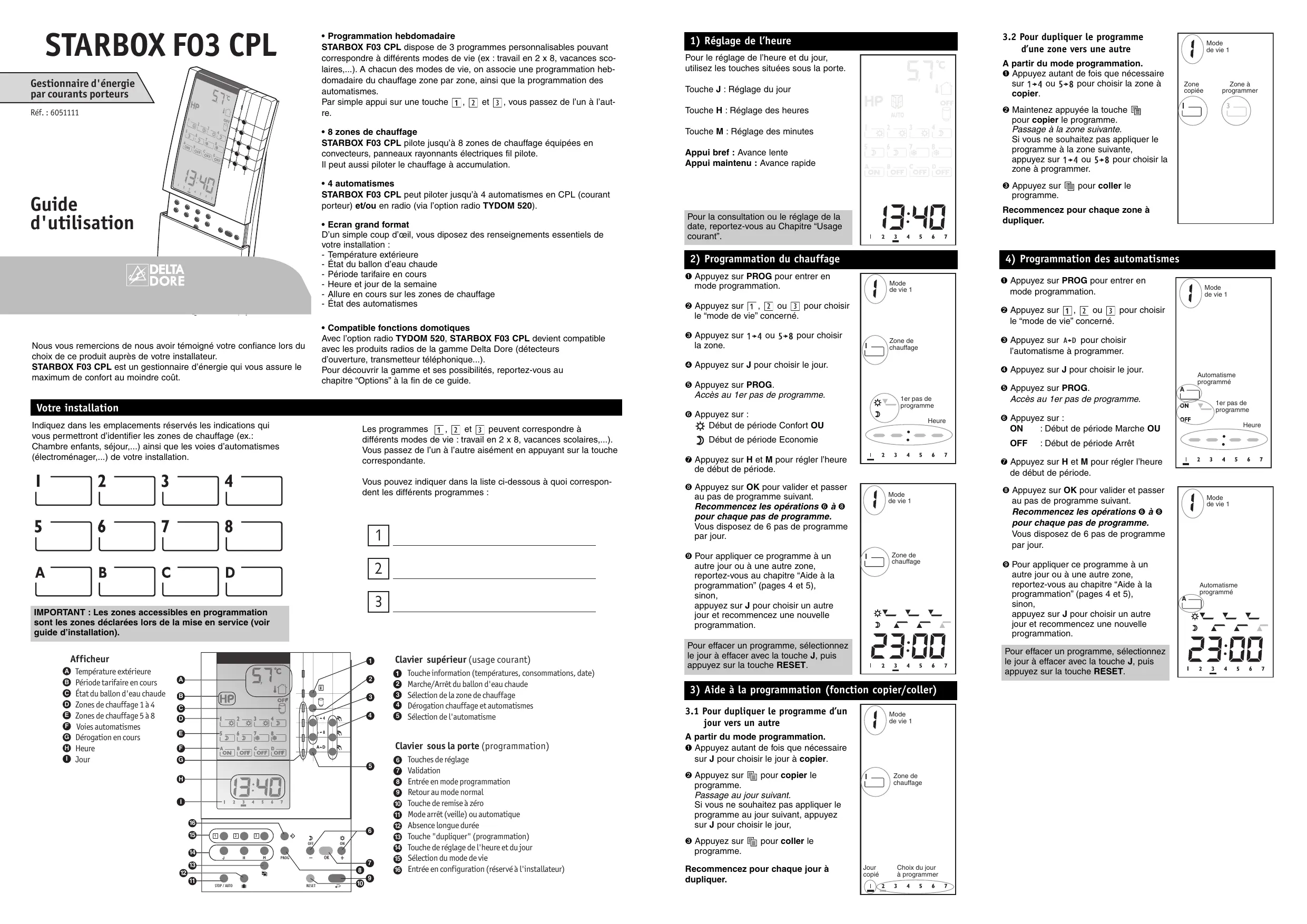

MODE D'EMPLOI STARBOX F03 CPL DELTA DORE
Gestionnaire d'énergie par courants porteurs
Ref.: 6051111
Guided utilisation
DELTA DORE
Nous vous remercions de nous avoir témoigné votre confiance lors du choix de ce produit auprès de votre installateur.
STARBOX F03 CPL est un gestionnaire d'énergie qui vous assure le maximum de confort au moindre coût.
- Programmation hebdomadaire
STARBOX F03 CPL dispose de 3 programmes personnalisables pouvant correspondre à différents modes de vie (ex : travail en 2 × 8, vacances scolaires,...). À chacun des modes de vie, on associe une programmation hebdomadaire du chauffage zone par zone, ainsi que la programmation des automatismes.
Par simple appui sur une touche 1, 2 et 3, vous passez de l'un à l'autre.
8 zones de chauffage
STARBOX F03 CPL pilote jusqu'à 8 zones de chauffage équipées en convecteurs, panneaux rayonnants électriques fil pilote.
Il peut aussi piloter le chauffage à accumulation.
4 automatismes
STARBOX F03 CPL peut piloter jusqu'à 4 automatismes en CPL (courant porteur) et/ou en radio (via l'option radio TYDOM 520).
D'un simple coup d'œil, vous disposez des renseignements essentiels de leur installation :
- Température extérieure
- État du ballon d'eau chaude
- Période tarifique en cou
-Heure et jour de la semaine
- Allure en cours sur les zones de chauffage
- État des automatismes
- Compatible fonctions domotiques
Avec l'option radio TYDOM 520, STARBOX F03 CPL devient compatible avec les produits radios de la gamme Delta Dore (détecteurs d'ouverture, transmetteur téléphonique...).
Pour découvrir la gamme et ses possibilités, reportez-vous au chapitre "Options" à la fin de ce guide.
Votre installation
Indiquez dans les emplacements réservés les indications qui vous permettront d'identifier les zones de chauffage (ex. : Chambre enfants, ticsjour,...) ainsi que les voies d'automatismes (électroménager,...) de votre installation.
IMPORTANT : Les zones accessibles en programmation sont les zones déclarées lors de la mise en service (voir guide d'installation).
Les programmes 1, 2 et 3 peuvent correspondre à
différents modes de vie : travail en 2 x 8, vacances scolaires,...).
Vous passez de l'un à l'autre aisément en appuyant sur la touche correspondante.
Vous pouvez indiquer dans la liste ci-dessous à quoi correspondent les différents programmes :
Afficheur
A Température extérieure 3 Période tarifaire en cours Etat du ballon d'eau chaude Zones de chauffage 1 à 4 Zones de chauffage 5 à 8 F Voies automatismes G Dérégulation en cours Heure Jour
Clavier supérieur (usage courant)
1 Touche information (températures, consommations, date)
2 Marche/Arrêt du ballon d'eau chaude
3 Sélection de la zone de chauffage
4 Dérivation chauffage et automatismes
5 Sélection de l'automatisation
Clavier sous la porte (programmation)
6 Touches de réglage 7 Validation • Entrée en mode programmation 9 Retour au mode normal 10 Touche de remise à zéro 1 Mode arrêt (veille) ou automatique 12 Absence longue durée 18 Touche "dupliquer" (programmation) 14 Touche de réglage de l'heure et du jour 15 Sélection du mode de vie 16 Entrée en configuration (réservé à l'installateur)
Réglage de l'heure
Pour le réglage de l'heure et du jour, utilisez les touches situées sous la porte.
Touche J: Réglage du jour
Touche H: Réglage des heures
Touche M: Réglage des minutes
Appui bref : Avance lente
Appui maintenu : Avance rapide
Pour la consultation ou le réglage de la date, reportez-vous au Chapitre "Usage courant".
1 2 3 4 5 6 7
2) Programmation du chauffage
• Appuyez sur PROG pour entrer en mode programmation. Appuyez sur 1, 2 ou 3 pour désirer le "mode de vie" concerné. • Appuyez sur 1 4 ou 5 8 pour désirer la zone. Appuyez sur J pour CHOISIR le jour. • Appuyez sur PROG
Accès au 1er pas de programme.
6 Appuyez sur:
Début de période Confort OU Début de période Economie
Appuyez sur H et M pour régler l'heure de début de période.
Appuyez sur OK pour valider et passer au pas de programme suivant.
Répétez les opérations ③ à ⑧ pour chaque pas de programme.
Vous disposez de 6 pas de programme par jour.
Pour appliquer ce programme à un autre jour ou à une autre zone,
reportez-vous au chapitre "Aide à la programmation" (pages 4 et 5), sinon,
appuyez sur J pour sélectionner un autre jour et recommencez une nouvelle programmation.
Pour effacer un programme, sélectionnez le jour à effacer avec la touche J, puis appuyez sur la touche RESET.
1 2 3 4 5 6 7
Mode de vie 1
Zone de chauffage
1 2 3 4 5 6 7
3.1 Pour dupliquer le programme d'un jour vers un autre
Appuyez autant de fois que nécessaire sur J pour choisir le jour à copier.
Appuyez sur J pour copier le programme.
Passage au jour suivant.
Si vous ne souhaitez pas appliquer le
programme au jour suivant, appuyez
sur J pour avoir le jour,
Appuyez sur pour coller le programme.
Recommencez pour chaque jour à dupliquer.
Mode de vie 1
zone de chauffage
Choix du jour à programmer
3 4
D'une zone vers une autre
1 Appuyez autant de fois que nécessaire sur 1÷ 4 ou 5÷ 8 pour désirer la zone à copier.
• Maintenez appuyée la touche pour copier le programme.
Passage à la zone suivante.
Si vous ne souhaitez pas appliquer le programme à la zone suivante,
appuyez sur 1 4 ou 5 8 pour désirer la zone à programme.
Appuyez sur pour coller le programme.
Recommencez pour chaque zone à dupliquer.
4) Programmation des automatismes
• Appuyez sur PROG pour entrer en mode programmation.
2 Appuyez sur 1, 2 ou 3 pour choisir le "mode de vie" concerné.
③ Appuyez sur A+D pour désir l'automatisation à programmer.
Appuyez sur J pour besoin le jour.
Appuyez sur PROG.
Accès au 1er pas de programme.
⑥ Appuyez sur :
ON : Début de période Marche OU
OFF : Début de période Arrêt
Appuyez sur H et M pour régler l'heure de début de période.
③ Appuyez sur OK pour valider et passer au pas de programme suivant.
Répétez les opérations ③ à ⑧ pour chaque pas de programme.
Vous disposez de 6 pas de programme par jour.
Pour appliquer ce programme à un autre jour ou à une autre zone, reportez-vous au chapitre "Aide à la programmation" (pages 4 et 5), sinon
appuyez sur J pour sélectionner un autre jour et recommencez une nouvelle programmation.
Pour effacer un programme, sélectionnez le jour à effacer avec la touche J, puis appuyez sur la touche RESET.
5) Réglage des températures
Dans le cas où vous avez un appareil commandant des panneaux rayonnants, convecteurs ou thermostats pour plancher rayonnant électrique fil pilote, le réglage des températures s'effectue directement sur le thermostat des éléments de chauffe.
STARBOX F03 CPL envoie ses ordres fil pilote aux différents éléments de chauffe (Confort, Économie, Hors-gel, Arrêt) via les récepteurs CPL :
- TC 51089, récepteur pour la commande des convecteurs fil pilote 6 ordres (standard GIFAM),
- TC 51098, récepteur pour la commande du chauffage à accumulation.
| Ordre envoyé par le STARBOX F03 CPL | Température correspondante sur le thermostat de l'élement de chauffe |
| Confort | Réglage Confort (molette thermostat) |
| Médio (clignotant) | -1°C par rapport au réglage Confort |
| Modéré (clignotant) | -2°C par rapport au réglage Confort |
| Économie | -3,5°C par rapport au réglage Confort |
| Hors-Gel ou | Hors-Gel fixe à 7°C ou 8°C (selon modulo) |
| Arrêt | Arrêt du chauffage |
6) Usage courant
Par appuis successifs sur la touche [1] vous pouvez visualiser :
- La température mesurée par la sonde interne du STARBOX F03 CPL. La consommation totale en Euros (ou par poste : Chauffage, ECS, Autres usages, si option TYWATT 500). La date en cours.
6.1 Consultation de la consommation
La consommation affichée sur votre appareil est une valeur indicative non contractuelle et ne saurait en aucun cas se substituer à la consommation figurant sur votre relevé bimestriel EDF.
Elle est exprimée en Euros (T.T.C)
Appuyez autant de fois que nécessaire sur la touche [ pour afficher TOTAL et l'indication de consommation.
Vous n'accédez aux indications des postes : Chauffage, ECS et Autres usages que si vous avez l'option indicateur de consommation de type TYWATT 500.
Pour remettre à zéro l'indication de consommation, appuyez sur la touche RESET. L'indication de consommation clignote. Appuyez sur OK pour effacer.
6.2 Réglage de la date
Appuyez autant de fois que nécessaire sur la touche [i] pour faire apparaitre la date. Appuyez sur la touche PROG L'année clignote. Appuyez sur + ou - pour régler l'année. 4 Appuyez sur OK pour valider et passer au réglage suivant. Procédez de même pour régler le mois et le jour.
Dans ce mode, un appui sur la touche STOP / AUTO active ou désactive le changement d'heure automatique été/hiver.
Jou
Mois
7) Suspendre la gestion automatique (dérogation)
Les dérogations se font avec les touches du clavier supérieur. Elles sont signalées par les voyants verts allumés.
Ballon d'eau chaude (ECS)
Appuyez sur la touche
Zones de chauffage
Appuyez de 1 4 ou de 5 8 pour désirer la zone. Appuyez sur pour désirer l'allure (: Confort, : Économie, : Hors gel, Vidé : Arrêt). L'affichage de la zone clignote
Automatismes
Appuyez sur A+D pour sélectionner l'automatisation. Appuyez sur ? pour modifier l'état ON/OFF.
L'affichage de l'automatisme clignote.
8) Absence longue durée
Lors d'une absence longue durée (indéterminée ou réglable de 1 à 99 jours)
- le chauffage est en Hors-gel,
- le ballon d'eau chaude est arrêté,
- Le fonctionnement des automatismes peut être programmé.
Appuyez sur la touche. Le symbole apparait. Mode absence pour une indéterminée. Pour régler un nombre de jours d'absence, utilisez les touches + ou -. Exemple: Départ le 10 janvier, retard le 19 janvier, indiquez 9 jours d'absence. Le fonctionnement automatique sera repris le 19 janvier à 0h00.
Programmation des automates
À partir du mode absence, appuyez sur la touche PROG.
Appuyez sur A → D pour sélectionner l'automatisation à programmer.
Appuyez sur pour désir le fonctionnement :
□: l'automatisme suit la programmation ON: l'automatisme est en marche pendant la durée de l'absence OFF: l'automatisme est en arrêt pendant la durée de l'absence
Pour annuler une absence, appuyez sur la touche ou sur la touche STOP/AUTO.
Retour au fonctionnement automatique.
9) Arrêter oumettre en marche le chauffage
Pour stopper ou remettre en marche le chauffage sans arrêter le ballon d'eau chaude, ni les automatismes.
Appuyez sur la touche STOP/AUTO, le symbole STOP apparait. Pour remettre en mode automatique, appuyez à nouveau sur la touche STOP/AUTO.
Important : Dans le mode STOP, les dérogations sont autorisées (voir § 6.2). En option temporaire, elles sont annulées par un changement de couleur de jour.
10) Maintenance
Rien n'apparaît sur l'écran de STARBOX F03 CPL
Il y a une coupure secteur ou un problème de liaison entre le boîtier technique et le boîtier d'ambiance. Vérifiez votre disjoncteur ou la liaison entre les 2 boîtiers, ou contactez votre installateur.
Le voyant rouge situé en haut du boîtier clignote.
La centrale d'alarme associée est en mode maintenance.
Votre chauffage se met en marche avant l'heure programmée
Une anticipation du chauffage a du être programmée à la mise en service par l'installateur. Contactez notre installateur ou reportez-vous au guide d'installation.
Vous n'accédez pas à la programmation de certaines zones de chauffage ou de certains automatismes
Ces zones de chauffage ou automatismes n'ont pas été déclarés lors de la mise en service de l'appareil. Contactez votre installateur ou reportez-vous au guide d'installation.
11) Options
STARBOX F03 CPL est un produit ouvert sur le monde domestique de la gamme Delta Dore.
Avec l'option radio TYDOM 520 (réf. 6700011), il est possible d'associer jusqu'à 8 produits domotiques (détecteurs d'ouverture, transmetteur téléphonique, centrale d'alarme, télécommandes...) pour chacune des zones de chauffage + 8 produits pour agir sur l'ensemble des zones de chauffage.
L'option TYWATT 500 (réf. 6110014) permet de faire du sous-comptage (chauffage, ballon d'eau chaude, autres usages).
L'option TYPHONE 500 (réf. 6201029) permet, à distance par téléphone, de piloter le chauffage et le ballon d'eau chaude.
Pour associer ces produits au STARBOX F03 CPL, reportez-vous au guide d'installation.
| Fonctions réalisées |
| Produits connectés sur le bus |
| Indicateur de consommation de type TYWATT 500 | Sous-comptage : ECS (ballon d'eau chaude), Chauffage, Autres usages. |
| Télécommande téléphonique de type TYPHONE 500 | Commande à distance du chauffage et du gallon d'eau chaude. |
| Avec l'option radio TYDOM 520 |
| Détecteur d'ouverture | Mise en hors-gel des zones chauffage sur ouverture d'une issue (ex : fenêtre). |
| Télécommandes de la gamme TYXIA | Dérogations Confort et Economie du chauffage |
| Télécommande domotique de type TYDOM 200 | - Marché/arrêt du chauffage - Dérogations Confort et Economie du chauffage |
| Centrale d'alarme de la gamme TYXAL | - Affichage des défauts techniques - Visualisation de la mise en marche de l'alarme - Couplage de l'alarme au fonctionnement du chauffage. |
| Télécommande téléphonique de type TYDOM 310 | Commande à distance du chauffage, du gallon d'eau chaude et des automatismes. |
| Produits CPL |
| Télécommande téléphonique de type TYPONE 2 CPL | Commande à distance du chauffage et d'une voie "Tout ou rien" (automatisation, ballon d'eau chaude). |
