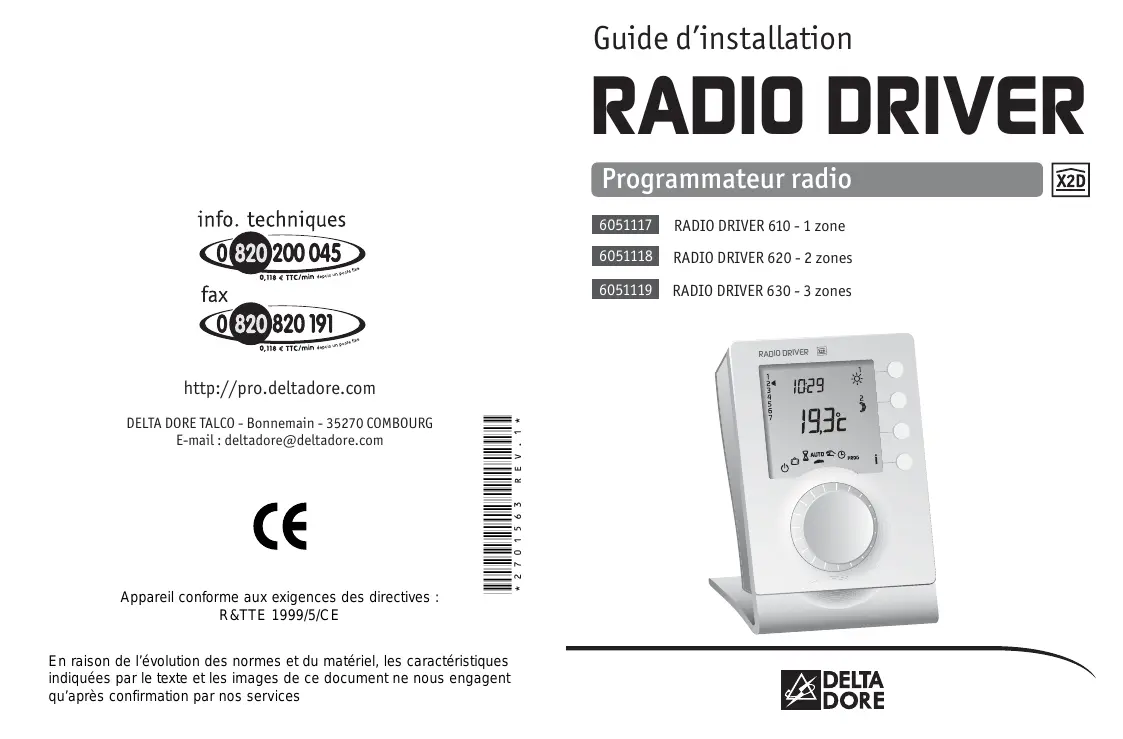

MODE D'EMPLOI RADIO DRIVER 630 DELTA DORE
Guide d'installation
RADIO DRIVER
info. techniques
0,118 € TTC/min depuis un poste fixe
fax
0,118 € TTC/min depuis un poste fine
http://pro.deltadore.com
DELTA DORE TALCO - Bonnemain - 35270 COMBOURG
E-mail : deltadore@deltadore.com
CE
Appareil conforme aux exigences des directives : R&TTE 1999/5/CE
En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services

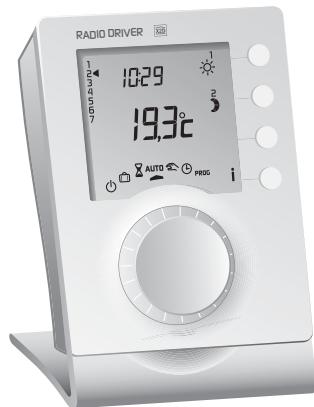

Programmateur radio
6051117 RADIO DRIVER 610 - 1 zone
6051118 RADIO DRIVER 620 - 2 zones
6051119 RADIO DRIVER 630 - 3 zones
1:29
10:29
19.3°
AUTO PROG
i
Avertissements
- Lire attentivement cette notice avant toute installation.
- L'appareil doit être installé selon les normes en vigueur.
- Avant toute intervention, veuillez couper le courant.
- Ne pas essayer de réparer cet appareil vous-même, un service après-vente est à votre disposition.
- Si vous installez RADIO DRIVER avec un GP8 RADIO CPL, reportez-vous à sa notice d'installation.
Sommaire
Fixation / Emplacement du RADIO DRIVER ..... 4
Mise à l'heure 6
Configuration 7
Configurations de base (menu 1) ..... 8
Choix du type de programmation 8
Choix du pas de programmation 8
Choix du type de Fil pilote 9
Etat de l'ECS en mode absence ..... 9
Sommaire
Configurations avancées (menu 2) ..... 10
Autorisation de modification 10
Correction de la température 11
Choix de l'ordre Fil Pilote 11
Choix de l'abaissement tarifaire ..... 12
Association radio (menu R) 14
Entrer dans le menu association radio ..... 14
Fonction domotique sur l'installation ..... 14
Fonction indication de consommation ..... 15
Associer des récepteurs radio
au RADIO DRIVER .... 16
Quitter le menu association radio ..... 16
Configuration des options (menu 3) ..... 17
Supprimer les associations radio ..... 19
Retour à la configuration usine ..... 20
Test radio 21
Caractéristiques techniques 22
Aide 23
Tableau récapitulatif des configurations ..... 24
Fixation / Emplacement du RADIO DRIVER
Pour faciliter l'usage, le RADIO DRIVER peut être installé:
- au mur, à une hauteur d'environ 1.5 m, avec des vis / chevilles,
- sur support, posé sur un meuble ou sur une étagère.
Séparez l'appareil de son socle en déverrouillant le boîtier.
A la première mise en service, vous devez mettre l'appareil à l'heure.
Enlevez la languette de protection des piles.
Fixez le socle à l'aide de vis et chevilles adaptées au support ou sur une boîte d'encastrement et refermez le boîtier en le verrouillant.
Mise sur support
Positionnez l'appareil sur son support et verrouillez-le.
① Positionnez le thermostat sur son socle
② Verrouillez le thermostat
Tournez la molette sur ⏻.
Les jours clignotent.
Appuyez sur + ou - pour régler le jour, puis sur OK pour valider et passer au réglage suivant.
Recommencez les opérations pour régler les heures et les minutes.
Pour sortir du mode “réglage de l’heure”, tournez la molette.
Configuration
Pour entrer dans les menus de configuration,
tournez la molette sur ⏻, puis maintenez appuyée la touche i pendant 5 secondes.

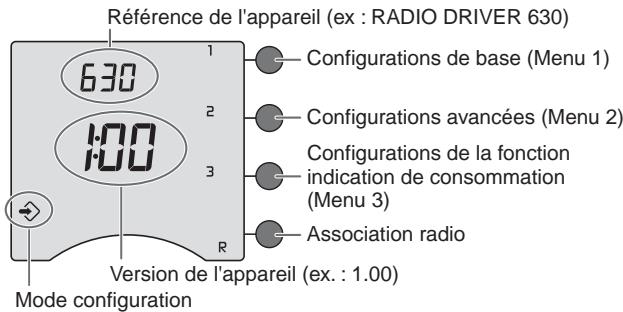

L'appareil vous propose 4 configurations au choix :
630
1
2
3
R
1:00
Configurations de base (Menu 1)
Configurations avancées (Menu 2)
Configurations de la fonction indication de consommation (Menu 3)
Association radio
Version de l'appareil (ex. : 1.00)
Mode configuration
Le menu 3 n'est accessible que lorsque RADIO DRIVER est associé à un RADIO TYWATT ou à la fonction indication de consommation d'un GP8 RADIO CPL (voir menu R).

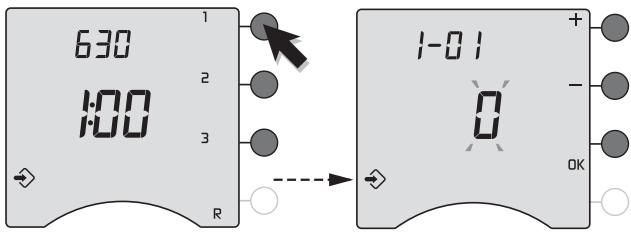

Appuyez sur la touche 1,
1:00
R
1
2
3
-
-
1-01
0
+
-
OK
Pour modifier les différents réglages, appuyez sur les touches + ou -, puis appuyez sur la touche OK pour valider et passer au réglage suivant.
| 1-01Choix du type de programmation | □ Hebdomadaire (par défaut) |
| / Journalière |
| 1-02Choix du pas de programmation | 0 pas d'1 heure (par défaut) |
| 1 pas de 30 minutes |
| 2 pas de 15 minutes |
| 1-03Choix du type de Fil Pilote | 0 Fil Pilote 6 ordres (par défaut) |
| 1 Fil Pilote 4 ordres |
| 1-05Etat de l'ECS*en mode absence | 0 ECS en arrêt (par défaut) |
| 1 ECS en automatique |
*La commande du ballon d'eau chaude (ECS) n'est possible que si RADIO DRIVER est associé à un GP8 RADIO CPL.
A la fin des réglages du menu 1, l'appareil revient au choix des menus.
Si vous souhaitez quitter la configuration, tournez la molette vers la droite.

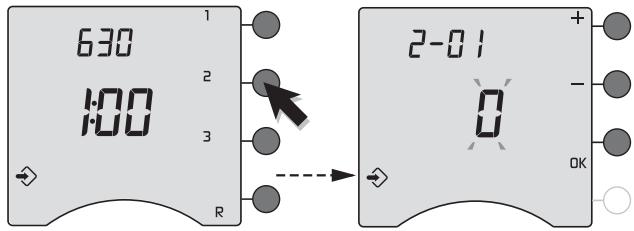

Appuyez sur la touche 2.
100
2
3
R
2-01
0
OK
Pour modifier les différents réglages, appuyez sur les touches + ou -, puis appuyez sur la touche OK pour valider et passer au réglage suivant.
| 2-01Autorisation de modification pour l'utilisateur | Modification autorisée du programme |
| Modification non autorisée du programme |
S'il existe un écart entre la température constatée (thermomètre) et la température mesurée et affichée par l'appareil, la fonction 2-02 permet d'agir sur la mesure de la sonde de façon à compenser cet écart.
| 2-02Correction dela températuremesurée. | Correction possible de -5°C à + 5°C parpas de 0,1°C.Appuyez sur les touches + ou - pour modifier et validez par la touche OK. |
Exemple :
si la température affichée par l'appareil est de 19°C et que la température constatée est de 20°C, réglez +1°C puis validez par OK.
1.0°C
OK
| 2-03Choix de l'ordreFil Pilote* pendantl'allure Economie. | Economie (par défaut) |
| Modérato (Confort -2°C) |
| Médio (Confort -1°C) |
*uniquement en Fil Pilote 6 ordres.
Quel que soit le choix, l'écran affichera le symbole ☒.
Avec le tarif tempo
Uniquement avec un GP8 RADIO CPL
La programmation tarifaire permet d'adopter une température moindre (réduit tarifaire) pendant les périodes où le coût de l'électricité est le moins avantageux (ex.: Heures Pleines, Jour Rouge).
| 2-06Choix de l'abaissement tarifaire pendant l'allure Confort. | Economie (par défaut) |
| Modérato (Confort -2°C) |
| Médio (Confort -1°C) |
| Confort (pas d'abaissement) |
Le compteur électronique informe le GP8 RADIO CPL de la tarification en cours avec la liaison téléinfo.
Les périodes d'abaissement tarifaire sont programmables sur votre compteur électronique (reportez-vous à la notice du compteur).
Dans la configuration 2-06, l'allure d'abaissement tarifaire ne pourra jamais être inférieure au paramètre 2.03 (voir tableau) :
| Eco temporel Abaissement tarifaire | Economie (Configuration 2-03 = 0) | Confort - 2°C (Configuration 2-03 = 1) | Confort - 1°C (Configuration 2-03 = 21) |
| Economie (Configuration 2-06 = 0) | OK | Confort - 2°C | Confort - 1°C |
| Confort - 2°C (Configuration 2-06 = 1) | OK | OK | Confort - 1°C |
| Confort - 1°C (Configuration 2-06 = 2) | OK | OK | OK |
| Confort (Configuration 2-06 = 3) | OK | OK | OK |
Ce menu permet d'associer au RADIO DRIVER tous les produits radio (émetteurs et récepteurs) de l'installation.

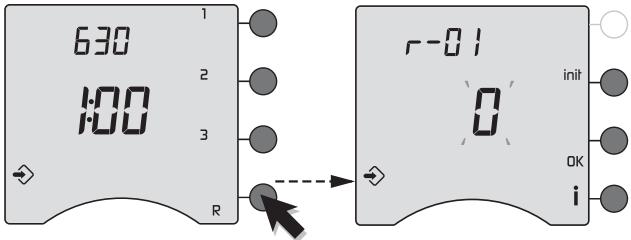

Entrer dans le menu association radio
1:00
R
r-01
0
init
OK
i
Appuyez sur la touche R.
Fonctions domotiques sur l'installation
Il est possible d'associer au système des produits domotiques (voir notice du récepteur).
Compatibilité avec les émetteurs des gammes TYXAL, TYXIA et TYDOM (Delta Dore Talco).
| r-01Fonctions domotiques sur l'installation | Pas de fonctions domotiques |
| Fonctions domotiques associées au RADIO DRIVER |
Appuyez sur + ou - pour effectuer votre choix.
Appuyez sur OK pour valider et passer au mode suivant.
Fonction "Indication de consommation"
Pour associer au RADIO DRIVER, un indicateur de consommation (ex : RADIO TYWATT)
+
-
OK
i
| r-02Fonction indication de consommation | Pas d'indication de consommation |
| Indicateur de consommation |
Appuyez sur + ou - pour afficher | clignotant.
Validez sur le RADIO TYWATT.
Vérifiez sur le RADIO DRIVER que l'affichage ne clignote plus.
Le RADIO DRIVER et le RADIO TYWATT sont associés.
- Vous n'avez pas de GP8 RADIO CPL associé : appuyez 3 fois sur la touche OK pour afficher "zone rAd 1" (voir § "Associer des récepteurs radio").
- Vous avez un GP8 RADIO CPL associé : reportez-vous au guide d'installation du GP8 RADIO CPL.
Associer des récepteurs radio
au RADIO DRIVER
Pour associer les récepteurs radio, appuyez autant de fois que nécessaire sur OK pour afficher la zone à associer (ex. : "zone rAd1").
Sur le récepteur, appuyez sur la touche jusqu'à ce que le voyant clignote (environ 3 secondes).
Pour associer une passerelle radio/infrarouge Radio D30, appuyez 3 secondes sur la touche MODE.
Sur RADIO DRIVER, à partir de l'écran "zone rAd1", appuyez sur la touche i.
Vérifiez que le voyant du récepteur ne clignote plus. Le récepteur est associé à la zone 1 du RADIO DRIVER. Recommencez les opérations pour tous les récepteurs à associer à la zone 1.
Appuyez sur OK pour passer à la zone suivante.
Pour quitter le menu association radio, tournez la molette vers la droite.
Les menus 3-12 à 3-18 ne sont accessibles que si RADIO DRIVER est associé à un RADIO TYWATT ou à un GP8 RADIO CPL (et sa fonction comptage).
Pour accéder à l'affichage des consommations, chauffage, ECS et autres usages, vous devez déclarer le nombre de T.I. (transformateur d'intensité, réf. 6330004) associés à l'option RADIO TYWATT.
| 3-12Nombre de T.I. | 0 Pas d'indication de consommation (par défaut) |
| 1 1 T.I. (Chauffage) |
| 2 2 T.I. (Chauffage + ECS) |
| 3 3 T.I. (Triphasé) |
3-13 à 3-18 Coût du Kwh (TTC)
Le prix affiché est le prix du kWh (hors abonnement) exprimé en Euros T.T.C. (prix comprenant les taxes municipales, départementales et T.V.A. (moyenne 30 %).
Pour tous renseignements, adressez-vous à votre fournisseur d'électricité.
Il est conseillé d'arrondir au centime le plus proche.
Ex. : 0.1085 euro donne 0.11 euro.
0:11
OK
0,11 Euro (T.T.C)
Les configurations 3-13 à 3-18, vous permettent de modifier les coûts selon votre abonnement.
| Option de l'abonnement | Base | Double tarif | tempo | EJP |
| 3-13 | Base | HC | HC jour bleu | Heure normale |
| 3-14 | - | HP | HP jour bleu | Heure pointe |
| 3-15 | - | - | HC jour blanc | - |
| 3-16 | - | - | HP jour blanc | - |
| 3-17 | - | - | HC jour rouge | - |
| 3-18 | - | - | HP jour rouge | - |
HP : Heures Pleines, HC : Heures Creuses
IMPORTANT : la consommation affichée sur votre appareil est une valeur indicative non contractuelle et ne saurait en aucun cas se substituer à la consommation figurant sur votre facture.
A la fin des réglages du menu 3, l'appareil revient au choix des menus.
Si vous souhaitez quitter la configuration, tournez la molette vers la droite.
Supprimer les associations radio

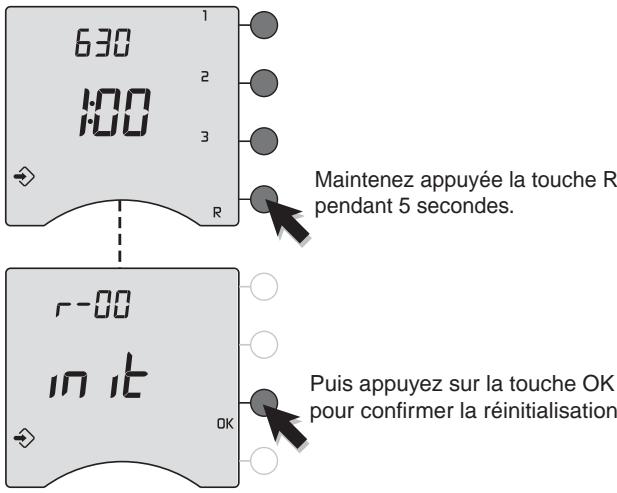

Pour annuler toutes les associations radio, tournez la molette sur ⏻, puis maintenez appuyée la touche i pendant 5 secondes.
100
R
Maintenez appuyée la touche R
pendant 5 secondes.
r-00
in it
OK
Puis appuyez sur la touche OK
pour confirmer la réinitialisation.
Retour à la configuration usine

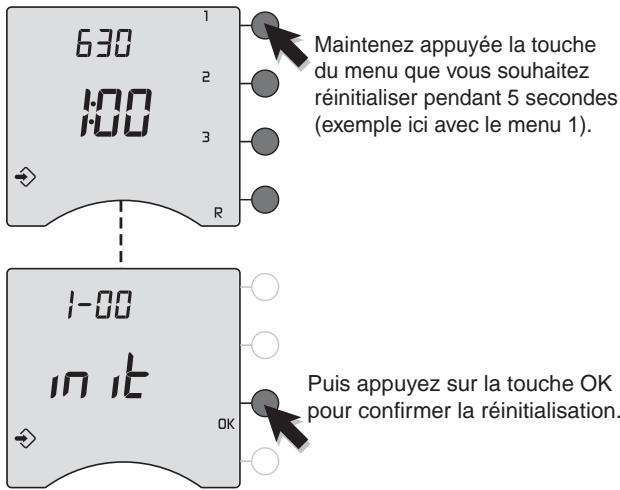

Un retour à la configuration usine est possible pour chacun des menus.
Tournez la molette sur ⏻, puis maintenez appuyée la touche i pendant 5 secondes.
1:00
Maintenez appuyée la touche du menu que vous souhaitez réinitialiser pendant 5 secondes (exemple ici avec le menu 1).
1-00
in it
Puis appuyez sur la touche OK pour confirmer la réinitialisation.
Recommencez les opérations pour les autres menus. Pour sortir du mode, tournez la molette vers la droite.
Test radio

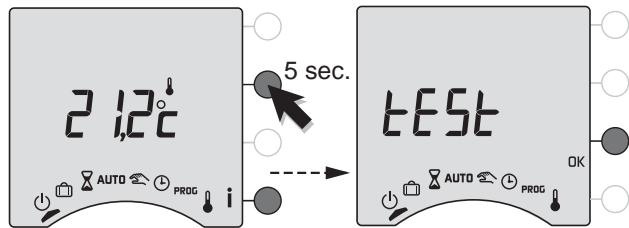

Tournez la molette sur ⏻, puis maintenez appuyée la 2ème touche (à partir du haut) pendant 5 secondes jusqu'à afficher tESt.
Le voyant du récepteur doit clignoter à chaque réception.
Si c'est le cas, la transmission radio est correcte.
Tournez la molette pour sortir du mode tEST.
Dans le cas contraire, déplacez votre émetteur.
Caractéristiques techniques
- Alimentation 2 piles alcalines 1,5 V type LR03 ou AAA fournies, autonomie de 2 ans en utilisation normale
- Isolement classe III
- Sauvegarde de l'horloge en cas de changement des piles : 30 secondes
- Portée radio de 100 à 300 mètres en champ libre, variable selon les équipements associés (portée pouvant être altérée en fonction des conditions d'installation et de l'environnement électromagnétique)
- Fréquence radio 868 MHz, classe I (Norme EN 300 220)
- Dispositif de télécommande radio
- Dimensions : LxHxP = 80 x 103 x 16 mm
- Indice de protection : IP 30
• Température de stockage : -10°C à +70°C
• Température de fonctionnement : 0°C à +40°C
- Installation en milieu normalement pollué
• Fixation par vis ou sur support
Aide
Rien n'apparaît sur l'écran du boîtier d'ambiance.
Il n'y a pas d'alimentation.
Vérifiez les piles.
Le symbole I clignote.
Un défaut est détecté sur l'installation.
Appuyez sur la touche pour consulter le ou les défauts.
Le récepteur ne prend pas les ordres de l'émetteur.
• Vérifiez la transmission en effectuant un test radio.
- Déplacez votre émetteur si nécessaire.
- Refaites l'association radio du récepteur avec le RADIO DRIVER.
L'indication apparaît.
Les piles sont usées.
Changez les piles en respectant leur sens.
Vous souhaitez associer une fonction domotique et l'écran affiche ----.
Vous avez atteint le nombre maximum de fonctions à associer.
L'appareil affiche : dEF7.
Défaut de communication avec le compteur électronique.
Vérifiez la liaison avec le compteur.
L'appareil affiche : dEF et un autre numéro que dEF 7.
Il y a un défaut sur l'appareil qui nécessite un retour auprès de notre service après-vente.
Tableau récapitulatif des configurations
| 1-01 | Type de programmation0 = hebdomadaire 1 = journalière |
| 1-02 | Pas de programmation0 = 1 heure 1 = 30 minutes 2 = 15 minutes |
| 1-03 | Choix du Type de Fil Pilote0 = 6 ordres 1 = 4 ordres |
| 1-05 | Etat de l'ECS en mode absence0 = arrêt 1 = automatique |
| 2-01 | Autorisation de modification0 = Programme modifiable1 = Programme non modifiable |
| 2-02 | Correction de la température mesuréede -5°C à +5°C par pas de 0,1°C. |
| 2-03 | Ordre FP pendant une période d'Economie0 = Economie 1 = Modérato 2 = Médio |
| 2-06 | Uniquement avec un GP8 RADIO CPLAbaissement tarifaire en tarif tempo0 = Economie 1 = Modérato 2 = Médio3 = Pas d'abaissement tarifaire |
| Avec un RADIO TYWATT |
| 3-12 | Nombre de T.I.0 = pas de RADIO TYWATT 1 = 1 T.I. (Chauffage)2 = 2 T.I. (Chauffage + ECS) 3 = 3 T.I. (Triphasé) |
| 3-13 à3-18 | Coût du Kwh selon abonnement |
| Association radio et CPL (Menu R) |
| r-01 | Fonctions domotiques0 = Non 1 = Oui |
| r-02 | Indication de consommation0 = Non 1 = Oui |
| r-03 | Uniquement si un GP8 RADIO CPL est associé(voir guide d'installation du GP8 RADIO CPL)Accès à la configuration CPL0 = Non 1 = Oui |
| rAd | Uniquement si un GP8 RADIO CPL est associé(voir guide d'installation du GP8 RADIO CPL)Association radio pour toutes les zones |
| rAd 1àrAd 3 | Association radio pour chaque zone |
