Cote d'Azur Junior - Caravane RACLET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Appareil à raclette
Marque	Raclet
Modèle	Cote d'Azur Junior
Dimensions approx.	30 × 20 × 10 cm
Poids approx.	1,5 kg
Alimentation	220-240 V ~ 50 Hz, 600 W
Nombre de poêlons	4 à 6 poêlons individuels
Revêtement	Antiadhésif
Fonctions principales	Cuisson du fromage à raclette, grillade
Thermostat réglable	Oui, par molette
Entretien et nettoyage	Nettoyer avec un chiffon humide, ne pas immerger
Sécurité	Base antidérapante, protection contre la surchauffe
Pièces détachées disponibles	Poêlons et spatules de rechange
Nombre de pages de la notice	27 pages
Langue de la notice	Français (disponible en téléchargement)

FOIRE AUX QUESTIONS - Cote d'Azur Junior RACLET

Comment nettoyer l'appareil après utilisation ?

Laissez refroidir l'appareil, puis nettoyez la plaque et les poêlons avec un chiffon humide et du liquide vaisselle doux. N'immergez jamais l'appareil dans l'eau.

Quelle puissance électrique consomme la Cote d'Azur Junior ?

L'appareil a une puissance de 600 W sous 220-240 V. Il chauffe rapidement et permet une cuisson homogène.

Combien de personnes peut-on servir avec ce modèle ?

La Cote d'Azur Junior est conçue pour 4 à 6 personnes, idéale pour les petits groupes ou les repas en famille.

Le revêtement antiadhésif est-il sans PFOA ?

Oui, le revêtement est généralement sans PFOA et conforme aux normes de sécurité alimentaire. Vérifiez la notice pour confirmation.

Puis-je utiliser des poêlons d'autres marques ?

Il est recommandé d'utiliser les poêlons d'origine Raclet pour garantir un bon ajustement et une cuisson optimale. Les poêlons tiers pourraient ne pas convenir.

La plaque supérieure peut-elle griller de la viande ?

Oui, la plaque supérieure en fonte ou en aluminium permet de griller de la viande (viande à raclette, légumes) pendant que les poêlons chauffent.

Comment régler la température ?

Tournez la molette de thermostat sur la position souhaitée. Les voyants lumineux indiquent que l'appareil chauffe. Attendez qu'il atteigne la température avant d'utiliser.

Que faire si l'appareil ne chauffe plus ?

Vérifiez la prise et le cordon d'alimentation. Si le problème persiste, consultez la notice pour les procédures de dépannage ou contactez le service après-vente Raclet.

Comment obtenir des pièces de rechange ?

Vous pouvez commander des poêlons et spatules auprès du service client Raclet ou sur le site officiel. Référez-vous au modèle Cote d'Azur Junior.

L'appareil dispose-t-il d'un arrêt automatique ?

Oui, une protection thermique intégrée coupe l'alimentation en cas de surchauffe pour éviter tout risque. L'appareil se réarme automatiquement après refroidissement.

MODE D'EMPLOI Cote d'Azur Junior RACLET

Rep.	Désignation	Réf.	Qté
1	Blocage sur traverse arrière	S16150V	1
2	Accrochage sur traverse arrière	S16138V	1
3	Support roue de secours	S25995V	1
4	Traverse arrière	S45441	1
5	Traverse intermédiaire	S35561	1
6	Longeron gauche	S35871G	1
7	1/2 flêche en "V" gauche roue jokey	S35701	1
8	Roue jokey téléscopique	639329	1
9	Collier charnière pour roue jokey	638889	1
10	Tête d'attelageSV 60 S/2 FR 220510 AV	693062	1
11	Tige de frein ∅10 lg1640-141370 plan16923	635666	1
14	Entretoise flêche en "V"	S16599	4
15	Platine béquille flêche "V"	S26271	1
16	1/2 flêche en "V" droite	S35702	1
17	Traverse avant	S45442	1
18	Vérin Av.g-Ar.d 616815	691433	2
	Vérin Av.d-Ar.g 616816	691440	2
19	Longeron droite	S35871D	1
20	Essieu GU 650kgs freiné FR 1637 FZ EAB 796	636052	1
21	Roue 135 SR13 4TROUS/130 DEPT.	634430	3
	Support de prise 7 broches	636564	1

Bâche et matelas

Rep.	Désignation	Réf.	Qté
	Bâche de route	BR 6140 C1	1
	Plaque de mousse 1000 x 375 x 115	632474	4
	Plaque de mousse 2000 x 1300 x 100 - 17/4	632931.	2

Rep.	Désignation	Réf.	Qté
22	Poignée claquante serrure	635840	1
23	Eclaireur de plaque	672845	2
24	Panneau extérieur de porte	S45385V	1
25	Chassis de porte	S35841	1
26	Panneau intérieur de porte	S45384V	1
27	Feu arrière droite	628842	1
28	Panneau arrière droite	S36116V	1
29	Nez de marche	S35775	1
30	Plancher	S36776	1
31	Ridelle droite	S45375DV	1
32	Passage de roue ouvert	634768	2
33	Support compas	S17212	2
34	Sangle de plateau Lg. 180 cm	S17431	4
35	Sangle de plateau Lg. 25 cm	S17419	4
36	Coupelle + Top Sodep	638827	4
37	Pied de plateau inférieur	S17011	4
38	Chape d'articulation plateau AR.D.	S36105AR	1
39	Chape d'articulation plateau AV.D.	S36105AV	1
40	Entretoise chape de plateau	S16111	4
42	Catadiopitre rond jaune	629504	4
43	Catadiopitre rond blanc	629511	2
44	Ridelle avant	S45376V	1
45	Chape d'articulation plateau AV.G.	S36113AV	1
46	Cavalier pour tube ∅20 noir	671817	4
47	Cadre de lit	633600	1
48	Ridelle gauche	S45375GV	1
49	Pied de plateau gauche	S26818GV	1
50	Chape d'articulation plateau AR.G.	S36113AR	1
51	Panneau arrière gauche	S36117V	1
52	Profil RUBBERIA ref.11253/3359	636687	0.7
53	Feu arrière gauche	628835	1
54	Triangle rouge réfléchissant	629498	2
56	CP Peuplier ou Aquilux 2048 x 1300 x 3.8	632382	2
57	Pied de plateau droite	S26818DV	1
58	Verrou de tube	634539	4
59	Renfort plateau	S17468V	1
60	Plateau de couchage	S26994	1
	Renfort en toile enduite	S16914	2
	Compas droit 120 x 93 ZN	671930	1
	Compas gauche 120 x 93 ZN	671947	1
	Embout carré de 30x30 noir	661849	4

Rep.	Désignation	Réf.	Qté
22	Poignée claquante serrure	635840	1
23	Eclaireur de plaque	672845	2
24	Panneau extérieur de porte	S45385V	1
25	Chassis de porte	S35841	1
26	Panneau intérieur de porte	S45384V	1
27	Feu arrière droite	628842	1
28	Panneau arrière droite	S36116V	1
29	Nez de marche	S35775	1
30	Plancher	S36776	1
31	Ridelle droite	S45375DV	1
32	Passage de roue ouvert	634768	2
33	Support compas	S17212	2
34	Sangle de plateau Lg. 180 cm	S17431	4
35	Sangle de plateau Lg. 25 cm	S17419	4
36	Coupelle + Top Sodep	638827	4
37	Pied de plateau inférieur	S17011	4
38	Chape d'articulation plateau AR.D.	S36105AR	1
39	Chape d'articulation plateau AV.D.	S36105AV	1
40	Entretoise chape de plateau	S16111	4
42	Catadiopitre rond jaune	629504	4
43	Catadiopitre rond blanc	629511	2
44	Ridelle avant	S45376V	1
45	Chape d'articulation plateau AV.G.	S36106AV	1
46	Cavalier pour tube ∅20 noir	671817	4
47	Cadre de lit	633600	2
48	Ridelle gauche	S45375GV	1
49	Pied de plateau gauche	S26818GV	1
50	Chape d'articulation plateau AR.G.	S36106AR	1
51	Panneau arrière gauche	S36117V	1
52	Profil RUBBERIA ref.11253/3359	636687	0.7
53	Feu arrière gauche	628835	1
54	Triangle rouge réfléchissant	629498	2
56	CP Peuplier ou Aquilux 2048 x 1300 x 3.8	632382	2
57	Pied de plateau droite	S26818DV	1
58	Verrou de tube	634539	4
	Compas droit 120 x 93 ZN	671930	1
	Compas gauche 120 x 93 ZN	671947	1
	Embout carré de 30x30 noir	661849	4

Rep.	Désignation	Réf.	Qté
60	Coulisse d'arceau secondaire	S17555V	4
61	Tube d'arceau secondaire gauche	S17556T	2
62	Tube d'arceau secondaire droit	S17557T	2
63	Arceau principal	S26750V	3
64	Anneau brisé modèle CF série M	636335	10
65	Arceau complet droit	S27096V	1
66	Tube d'arceau droit	S17558T	2
67	Pièce coulissante	S26339T	2
68	Tube de faitière	S16704V	1
70	Rondelle à griffe "STARLOCK" réf:67	662297	2
71	Ressort de compression 0.8x14 fil ∅7	661139	2
72	Axe ∅7x40 zingué plan 16369	633747	2
73	Boule bakelitte réf:1180	664796	2
74	Cloison de coffre droit	S35826DV	2
75	Panneau de coffre latéral	S35825V	2
76	Dessus de coffre droit	S18301	1
77	Tapis de sol	S2644304	1
78	Cloison de coffre gauche	S35826GV	2
79	Cloison arrière gauche	S45382V	1
80	Cloison arrière droit	S45383V	1
81	Dessus de coffre gauche	S18301	1
82	Charnière anglaise Chromée Réf:36001	636656	10
83	Bielle	S17549V	2
84	Tube d'arceau gauche	S17545V	2
85	Arceau de faitière AVT	S17551V	1
86	Arceau de faitière AR	S17552V	1
87	Sangle d'armature	S17562B	4
88	Dessus de coffre	S18302	2
90	Dessus de coffre avant	S18327	1
94	Panneau de coffre avant	S36108V	1
95	Cloison de coffre avant	S35828V	2
	Cache écrou noir Réf:240-8	639885	4
	Barre penderie ( sauf Rosas mini )	AC331	1

junior

SHEMA BRANCHEMENT ELECTRIOUE

⑦ Notir
⑥ Rogue
⑤ Marathon
④ veri
③ Blanc
② B12U
duner ①
teu rouge gauche
few stop
teu rouge droite+place
cigliorent droit
masse
fou de bouillard
cignotant gauche

Vous venez d'acquérir une caravane pliante toile, entièrement conçue et réalisée dans nos ateliers de Mamers (France). Ce modèle a subi un contrôle rigoureux à tous les stades de sa fabrication. Afin qu'il vous donne entière satisfaction et vous permette de passer d'agréables moments de détente, nous vous conseillons de lire attentivement cette notice.

AVANT DE PRENDRE LA ROUTE

VÉRIFIER

• La pression des pneumatiques (la norme à respecter figure sur le côté de la caisse).
• Le serrage des boulons de roues ; le couple de serrage sera contrôlé après un parcours de 25 à 40 Km, puis après 100 Km, ensuite périodiquement.
  • Le fonctionnement des feux de signalisation.
• Le chargement de la remorque. Ne pas dépasser le poids total en charge autorisé. Bien répartir la charge, (force d'appui d'environ 20 kg sur la tête d'attelage).
• Le bon emboîlement de la tête d'attelage sur la boule de traction de votre voiture.

SUR LA ROUTE

• GARDEZ suffisamment de DISTANCE avec le véhicule qui vous précède.
• Lors des DÉPASSEMENTS, n'oubliez pas, avant de vous rabattre, que votre véhicule se prolonge de la longueur hors tout de la caravane pliante.

BONNE ROUTE!

MONTAGE

1 - Dételer et amener la remorque en position.
2 - A l'aide de la manivelle, descendre les vérins de façon à stabiliser la remorque en position horizontale. Sur un terrain meuble, prévoir des cales sous les semelles.
3 - Oter la bâche. Déployée sous un des plateaux, elle vous permettra d'aménager un rangement étanche.
4 - Ouverture des plateaux de couchage.

DEPLIAGE AUTOMATIQUE

Faire pivoter le plateau gauche, ensuite le plateau droit. Les plateaux se posent sur des pieds télescopiques, assurant le réglage horizontal des couchages. Régler ceux-ci, si nécessaire.

La toile de la tente est solidaire des deux plateaux ; elle se déploie automatiquement sur l'armature.
5 - Monter au centre de la caravane, et pousser de bas en haut l'arceau de faîtage : il se verrouille automatiquement.

Les pièces coulissantes (têtes boules noires) vous permettent un réglage rapide.

6 - Fermer la porte de l'entoilage et fixer celui-ci au sol à l'aide des piquets, en commençant par le côté du plateau déplié en premier.

Les couchages sont prêts pour une courte étape.

MONTAGE DE L'AUVENT

• VERSION PORTIQUE AUTOMATIQUE ALUMINIUM
- Déplier le portique en suivant les consignes au verso du plan.
- Accrocher les faîtières aux arceaux de l'armature de la remorque. (Régler au minimum les faîtières et les pieds avant).
- Sortir l'entoilage de son sac, l'étendre au sol, les fermetures à glissière de jonction face à la caravane.
- Glisser la toile sur l'armature. Fixer la toile d'auvent à la toile de caisse (pour faciliter l'accrochage de la fermeture, baisser la laitière centrale de l'armature de caisse).
- Attacher les lacettes de maintien de la toile, régler la tension de celle-ci à l'aide des coutisses de faîtage (en ayant auparavant repositionner la faîtière centrale de l'armature de caisse).
• Régler la hauteur des pieds.

• VERSION ARMATURE ACIER
- Disposer au sol les différents éléments de l'armature d'auvent (suivant plan joint à l'armature).
- Sortir l'entoilage de son sac, l'étendre au sol, les fermètures à glissière de jonction face à la caravane. Fixer la toile d'auvent à la toile de la caisse.
- Glisser l'armature sous la toile. Accrocher les faîtières aux arceaux de l'armature principale de la remorque. Attacher les lacettes de maintien de la toile, régler la tension de la toile à l'aide des coulisses de faîtage. Régler la hauteur des pieds.
- Fermer entièrement l'auvent et fixer l'entoilage au sol à l'aide des piquets.

IMPORTANT : Une bavette de protection est prévue pour abriter les fermetures à glissière. Vérifier qu'elle est bien positionnée.

Si votre caravane est équipée d'un véulum, suspendre celui-ci en commençant par le centre. Piqueter les retombées de murs au sol.

BON SÉJOUR I

REPLIAGE

La toile de tente étant solidaire de l'armature et des plateaux, ne pas l'en détacher.

1 - Démonter l'auvent, le rabattre sur le toit de la caravane, ou bien le détacher et le ranger à l'intérieur, ou au-dessus du plateau supérieur.
2 -Déverrouiller les deux pièces coulissantes de l'armature.
3 - Basculer le plateau droit sur le sommet de la caisse, puis le gauche.
4 - Fermer la porte et remettre la bâche.
5 - Remonter les vérins. Si vous avez plié la toile humide, il est indispensable de la faire sécher et de l'aérer dès que possible (pendant une journée minimum).

ENTRETIEN

CHANGEMENT DE ROUE

• Descendre les deux vérins opposés à la roue à changer,
  • Débloquer les boulons de roue.
• Lever la remorque à l'aide du cric de votre voiture en disposant celui-ci sous le corps d'essieu ou sous le longeron.

ATTENTION : NE PAS APPLIQUER LE CRIC SUR LE PLANCHER.

• Avant de retirer la roue, descendre les deux autres vérins.
• Changer la roue, bloquer. Vérifier le serrage après quelques kilomètres.

CARROSSERIE

- Elle est en tôle acier électro zingué, traité polyester. Vous l'entretiendrez comme la carrosserie de votre voiture.

ENTOILAGE

• Ne jamais laisser la toile pliée humide plus de 24 heures.
• Les toiles coton RACLET sont traitées contre les moisissures. Ne jamais utiliser de détergent ou de dégraissant, ne jamais pulvériser d'insecticide près de la toile.

STOCKAGE

- Les caravanes pliantes toile RACLET ont un faible encombrement. Si, toutefois, vous êtes amené à stocker votre remorque à l'extérieur, nous vous conseillons de retirer la partie toile,

. Entièrement réalisé dans nos ateliers de MAMERS (Sarthe). Ce modèle a subi les contrôles les plus rigoureux à tous les stades de sa fabrication.
. Nous espérons qu'il vous donnera entière satisfaction.

QUELQUES CONSEILS

POUR LE MONTAGE

D'UN PARE SOLEIL

. Montage du pare-soleil en complément de l'avancée.
. IMPORTANT :

Glisser le raccord (2) avant d'enfiler la casquette de la toile sur le tube de la casquette (1)

. Insérer la pointe de la fait- ière du pare soleil (3) dans l'oeillet de celui-ci (4) et dans le trou du cavalier du raccord (2).
. Finir le montage de l'armature du pare soleil.
. Effectuer les tensions (fai- tage et sandow) de l'entoilage.

REPLIAGE

. Isoler soigneusement les parties métalliques de la toile. Laissez sécher la toile dès que possible si vous l'avez démonté humide.

Pose système Accrochage CHAMBRE /s Plateau

Fixer comme indiqué ci contre et ci dessous, les 6 pontets SOUS le plateau à l'aide des vis fournies

CPT 6140

① Extrémité du plateau AV & AR
② Milieu du plateau AV&AR
③ Coté caisse AV&AR

③

ATTENTION : avant d'effectuer toutes opérations penser à vider votre caravane de tous objets non fixés pour éviter toute détérioration lors du basculement. Ces objets ( ex. meuble cuisine , armature de l'auvent) pourront être replacés après parcage de votre caravane . Nous vous conseillons d'effectuer ces opérations à 2 personnes

- Démonter les deux vis H.M.10 x 50 + écrous + rondelles du berceau de rangement - Mettez vous à l'arrière de la caravane puis soulever la bache du côté droit ; les montants doivent être plus grand que sur la gauche . Procèder de la même façon pour le berceau de rangement avant ( voir FIG.1 ) - Positionner le berceau de rangement du côté ou la bache est soulevée -Fixer les berceau de rangement à l'aide des vis H.M.10 ( FIG.2 ) -Basculer la caravane sur le côté .

NOTA : Dans le cas ou votre caravane est équipée d'une galerie ;

il est recommandé de démonfer le support inférieur avant et arrière de la galerie afin de positionner le berceau de rangement.

RACLET

C
B
A
INDICE	NATURE DES MODIFICATIONS				FAIT PAR DATE
SOUDURE OU MONTAGE VOIR PLAN N°: ________			NOTA: ________
MATERE :				TRAITEMENT :
RACLETHAUT - ECLAIR72600 MAHERSTel:	ECHELLE : /		N° ETUDE ET	N° PLAN 27156

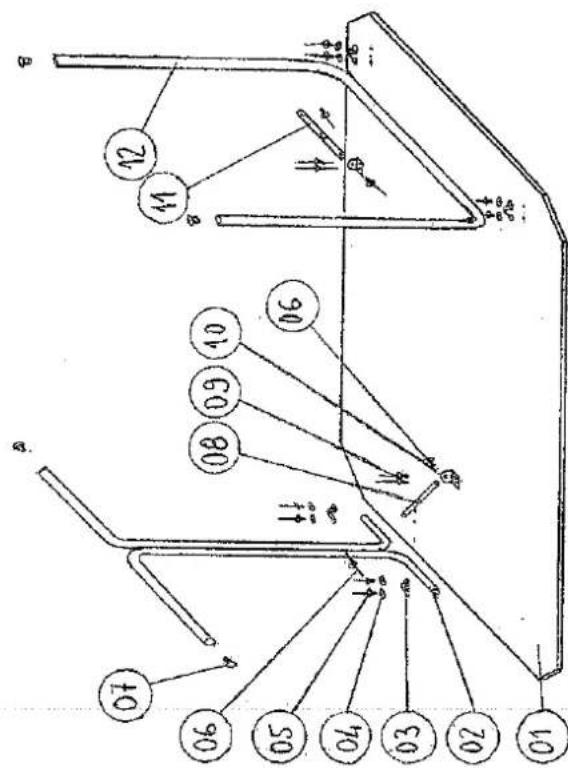

	TOLERANCE : /		DESIGNATION : ECLATE TABLE POURCARAVANE .PLIANTE TOILE.
	DATE: 13 oct. 95
	CREE PAR : √

14
13
12	1	PIED EN "U"	27169
11	1	COMPS GAUCHE	07194
10	2	SUPPORT COMPAS	07221
09	4	RIVET TETRALOK	09585
08	1	COMPAS DROITE	07193
07	4	EMBOUT BAS DE MAT	06197
06	8	RIVET d4,8 xM	06216
05	8	RIVET TETRALOK	04603
04	8	RONDELLÉ d4 forge	03273
03	4	CAVALER PIRA φ2a	07181
02	1	PIED EN "H"	27171
01	1	DESSUS DE TABLE	18322
Repere	Nbre	DESIGNATION	N° PLAN

MONTAGE
TIMON DROIT Sans Frein	TIMON DROIT Avec Frein	FLÈCHE EN Y
1Fixer le repère 2 sur la traverse avant.Bloquer les boulons.2Monter le rep.3 et le rep.2 à laidedes boulons HM 12,25.		1Poser le coffre sur la flècheen V.2Mettre 1 rondelle à chaquevis(HM8.16).3Positionner l'ensemble (vis·rondelle) dans les trous ducoffre, puis de la flèche._Fixer à laide des écrousHM8.4Bloquer les écrous.
3Monter le rep.7et le support rouejockey à la place de celui-ci surle timon (boulons HM 10.70).Bloquer les boulons	3Monter le rep.8 sur fixation lète-attelage(boulon HM 12,100).Bloquer lesboulons.Monter le support roue jockeydans les deux trous libres sur têle.(boulons HM 12,25)et(HM 10,70).Bloquer les boulons.
4Poser le coffre.5Positionner les rep 4.5.6 à l'intérieur ducoltre(boulons HM 8.16) Bloquer les boulons.6Bloquer les boulons rep 2.3(HM 12 100)

N PLAN16473	ECH-	DATE22.11.91
COFFRE S/ FLECHE16473

Rep	N PLAN	DESIGNATION
1	-	Coffre
2	16477	L d'adaptation traverse
3	26201	Chape support arrière
4	16435	Renfort intérieur arrière
5	16436	Cornière maintien réfrigérateur
6	16437	Renfort intérieur avant
7	26158	Aile support avant timon SF
8	26176	Aile support avant timon AF
9	16468	Chape support roue jockey timon avec frein

C
B	Mise à jour visserie poignée.				ML	10.03.06
A	Ajout fond de coffre.				ML	07.12.04
ANCE	NATURE DES MODIFICATIONS				FAIT PAR	DATE
SOUDURE OU MONTAGE VOIR PLAN :				NOTA :
MATIERE :				TRAITEMENT :
HAUT ECLAIR72609 MARKERTL: 0243311230		ECHELLE: 1/10	N° ETUDE :		N° PLAN: 17444.MON
		TOLERANCE: ±0.5
		DATE: 25-04-01	NOTICE DE MONTAGECOFFRE/FLÈCHE 300L
		CREE PAR: S.M.
Ce document est la propriété exclusive de RACLET. Il est interdit d'en faire usage sous autorisation.
EMIS LE: 10 MARS 2006
