MODE D'EMPLOI Jasmin RACLET

Rep.	Désignation	Réf.	Qté
1	Blocage sur traverse arrière	PL16150.CV	1
2	Accrochage sur traverse arrière	PL16138.CV	1
3	Support roue de secours	PL25995.CV	1
4	Traverse arrière	PL45443	1
5	Traverse intermédiaire	PL35561	1
6	Longeron gauche	PL35871.G	1
7	1/2 flêche en "V" gauche roue jokey	PL35701	1
8	Roue jokey télécopique	03932	1
9	Collier charnière pour roue jokey	03888	1
10	Tête d'attelageNF CARRE 45	03461	1
11	Chaîne de sécurité	PL16480	1
12	Entretoise de timon sans frein	PL16072	1
13	Platine attelage flèche "V" NF	PL26564	1
14	Entretoise flèche en "V"	PL16599	4
15	Platine béquille flèche en "V"	PL27271	1
16	1/2 flêche en "V" droite	PL35702	1
17	Traverse avant	PL45442	1
18	Vérin Av.g-Ar.d 616815	09143	2
	Vérin Av.d-Ar.g 616816	09144	2
19	Longeron droit	PL35871.D	1
22	Essieu 650kgNON FREINE EAB 79	03396	1
23	Roue 135 SR13 4TROUS/130 DEPT.	03443	3
	Support de prise 7 broches	03656	1

Rep.	Désignation	Réf.	Qté
1	Blocage sur traverse arrière	PL16150.CV	1
2	Accrochage sur traverse arrière	PL16138.CV	1
3	Support roue de secours	PL25995.CV	1
4	Traverse arrière	PL45443	1
5	Traverse intermédiaire	PL35561	1
6	Longeron gauche	PL35871.G	1
7	1/2 flêche en "V" gauche roue jokey	PL35701	1
8	Roue jokey télécopique	03932	1
9	Collier charnière pour roue jokey	03888	1
10	Tête d'attelageSV 60 S/2 FR 220510 AV	09306	1
11	Tige de frein ∅10 lg1640-141370 plan16923	03566	1
14	Entretoise flêche en "V"	PL16599	4
15	Platine béquille flèche "V"	PL26271	1
16	1/2 flèche en "V" droite	PL35702	1
17	Traverse avant	PL45442	1
18	Vérin Av.g-Ar.d 616815	09143	2
	Vérin Av.d-Ar.g 616816	09144	2
19	Longeron droit	PL35871.D	1
20	Essieu GU 650kgs freiné FR 1637 FZ EAB 796	03605	1
21	Roue 135 SR13 4TROUS/130 DEPT.	03443	3
	Support de prise 7 broches	03656	1

Rep.	Désignation	Réf.	Qté
28	Panneau arrière droit	PL36110.D.CV	1
29	Nez de marche	PL35775	1
30	Plancher	PL35851	1
31	Ridelle droite	PL45438.D.CV	1
32	Passage de roue ouvert	PL16401	2
33	Support compas	PL17212	2
34	Sangle de plateau Lg. 180 cm	PL17431	4
35	Sangle de plateau Lg. 25 cm	PL17419	4
36	Coupelle + Top Sodep	03882	4
37	Pied de plateau inférieur	PL17011	4
38	Chape d'articulation plateau AR.D.	PL36105.ARD.CV	1
39	Chape d'articulation plateau AV.D.	PL36105.AVD.CV	1
40	Entretoise chape de plateau	PL16111	4
42	Catadiopitre rond jaune	02950	4
43	Catadiopitre rond blanc	02951	2
44	Ridelle avant	PL45376.CV	1
45	Chape d'articulation plateau AV.G.	PL36106.AVG.CV	1
46	Cavalier pour tube ∅20 noir	07181	4
47	Cadre de lit	03360	2
48	Ridelle gauche	PL45438.G.CV	1
49	Pied de plateau gauche	PL26818G.CV	1
50	Chape d'articulation plateau AR.G.	PL36106.ARG.CV	1
51	Panneau arrière gauche	PL36110.G.CV	1
56	CP Peuplier 2048 x 1300 x 3.8	03259	2
57	Pied de plateau droit	PL26818D.CV	1
58	Verrou de tube	03453	4
	Embout carré de 30x30 noir	06184	4

Bâche et matelas

Rep.	Désignation	Réf.	Qté
	Bâche de route	BR 6210 A1	1
	Plaque mouse 1000 x 375 x 115	03247	4
	Plaque mousse 2000 x 1300 x 100 - 17/4	03293	2

Rep.	Désignation	Réf.	Qté
60	Coulisse d'arceau secondaire	PL17555.CV	4
61	Tube d'arceau secondaire gauche	PL17556.T	2
62	Tube d'arceau secondaire droit	PL17557.T	2
63	Arceau principal	PL26750.CV	3
64	Anneau brisé modèle CF série M	03633	10
65	Arceau complet droit	PL27096.CV	1
66	Tube d'arceau droit	PL17558.T	2
67	Pièce coulissante	PL26339.T	2
68	Tube de faitière	PL16904.CV	1
70	Rondelle à griffe "STARLOCK" réf:67	06229	2
71	Ressort de compression 0.8x14 fil ∅7	06113	2
72	Axe ∅7x40 zingué plan 16369	03374	2
73	Boule bakelitte réf:1180	06479	2
74	Cloison de coffre droit	PL35826.D.CV	2
75	Panneau de coffre latéral	PL35825.CV	2
76	Dessus de coffre droit	18301	1
77	Tapis de sol	PL26655.99	1
78	Cloison de coffre gauche	PL35826.G.CV	2
79	Cloison arrière gauche	PL45382.CV	1
80	Cloison arrière droit	PL45383.CV	1
81	Dessus de coffre gauche	18301	1
82	Charnière anglaise Chromée Réf:36001	03893	8
83	Bielle	PL17549.CV	2
84	Tube d'arceau gauche	PL17545.DG.CV	2
85	Arceau de faitière AVT	PL17551.CV	1
86	Arceau de faitière AR	PL17552.CV	1
87	Sangle d'armature	PL17562B	4
88	Dessus de coffre	18302	2
90	Dessus de coffre avant	18327	1
94	Panneau de coffre avant	PL36108.CV	1
95	Cloison de coffre avant	PL35828.CV	2
	Cache écrou noir Réf:240-6	03989	10
	Cache écrou noir Réf:240-8	03988	4
	Equerre plastique blanche Réf:37102.2	07198	6
	Loqueteau marsRéf:16-7-3492	07209	6

Meuble cuisine 3 feux

Rep.	Désignation	Réf.	Qté
77	Compas 120 x 93 droite ZN	07193	3
78	Clips lyre 20/25 réf.51955-050-162	06109	2
79	Compas 120 x 93 gauche ZN	07194	3
80	Charnière acier 50 x 40 ZN R50 1 3525	07185	3
81	Feu 4 fonctons Radex 5001/3 D + antibrouillard	02884	1
82	Rosace blanche réf.35508	09598	3
83	Tiroir M.C.	PL26667.CV	3
84	Cloison M.C.	PL35860.CV	2
86	Etagère M.C.	PL26657.CV	1
87	Poignée autoclips réf.P2-51	07207	2
88	Vis papillon M6 tête plastique	06471	1
89	Charnière anglaise réf.36009 chromée	03665	1
90	Pare-feu M.C.	PL26681.CV	1
91	Combiné évier + gaz 3F - 1342 x 335 & bandeau	07202	1
92	Goupille "bêta" dia. 2,9	06471	2
93	Fermeture à levier à crochet 7006-105	03343	2
94	Caisson M.C.	PL45393.CV	1
95	Fond M.C. avec renfort	PL26273.CV	1
96	Cavalier pour tube dia.20	07181	4
97	Pied M.C.	PL26671.CV	2
98	Collier de serrage tube dia.25	05317	4
99	Pied réglable M.C.	PL17040.CV	4
100	Boucon 105 00 25 00 EAY 25 noir	07167	4
101	Eclaireur de plaque	07284	2
102	Triangle réfléchissant réf.MTCR.1	02949	4
103	Porte M.C.	PL45394.CV	1
104	Gâche pour sauterelle réf.16-7-3415	07206	2
105	Feu 4 fonctions Radex 5001/2 G + antibrouillard	02883	1
106	Façade de tiroir M.C. - PL17487	18319	3
107	Sangle maintien bouteille de gaz	PL17039	1
108	Bec verseur avec tétine coudée	07161	1
109	Charnière acier ZN 40 x 25 50 8 3817	07186	4
110	Sangle bouteille de gaz	PL17447	1
111	Petit couvercle M.C.	PL26666.CV	1
112	Grand couvercle M.C.	PL26665CV	1

Meuble de cuisine 2 feux grill

Rep.	Désignation	Réf.	Qté
77	Compas 120 x 93 droite ZN	07193	3
78	Clips lyre 20/25 réf.51955-050-162	06109	2
79	Compas 120 x 93 gauche ZN	07194	3
80	Charnière acier 50 x 40 ZN R50 1 3525	07185	3
81	Feu 4 fonctons Radex 5001/3 D + antibrouillard	02884	1
82	Rosace blanche réf.35508	09598	3
83	Tiroir M.C.	PL26667.CV	3
84	Cloison M.C.	PL35860.CV	2
86	Etagère M.C.	PL26657.CV	1
87	Poignée autoclips réf.P2-51	07207	2
88	Vis papillon M6 tête plastique	06471	1
89	Charnière anglaise réf.36009 chromée	03665	1
90	Pare-feu M.C.	PL26681.CV	1
91	Combiné évier + gaz 3F - 1342 x 335 & bandeau	07201	1
92	Goupille "bêta" dia. 2,9	06471	2
93	Fermeture à levier à crochet 7006-105	03343	2
94	Caisson M.C.	PL45393.CV	1
95	Fond M.C. avec renfort	PL26273.CV	1
96	Cavalier pour tube dia.20	07181	4
97	Pied M.C.	PL26671.CV	2
98	Collier de serrage tube dia.25	05317	4
99	Pied réglable M.C.	PL17040.CV	4
100	Boucon 105 00 25 00 EAY 25 noir	07167	4
101	Eclaireur de plaque	07284	2
102	Triangle réfléchissant réf.MTCR.1	02949	4
103	Porte M.C.	PL45394.CV	1
104	Gâche pour sauterelle réf.16-7-3415	07206	2
105	Feu 4 fonctions Radex 5001/2 G + antibrouillard	02883	1
106	Façade de tiroir M.C. - PL17487	18319	3
107	Sangle maintien bouteille de gaz	PL17039	1
108	Bec verseur avec tétine coudée	07161	1
109	Charnière acier ZN 40 x 25 50 8 3817	07186	4
110	Sangle bouteille de gaz	PL17447	1
111	Petit couvercle M.C.	PL26666.CV	1
112	Grand couvercle M.C.	PL26665CV	1

1) - Tenir l'armature automatique verticalement par rapport au sol (les articulations jaunes en haut et les blanches en bas). Ecarter les 2 articulations jaunes l'une de l'autre jusqu'à ce que la faitière soit horizontale, puis coulisser la glissière sur les pièces plastiques pour verrouiller. Procéder de la même façon pour les articulations blanches:

2) - Déployer les deux éléments ainsi formés.

3) - Déverrouiller les faitières arrières ainsi que les tubes de casquet te, en appuyant sur les cliquets. Les bloquer à l'horizontal à l'aide de ceux-ci.

4) - Débloquer les pieds et les amener en position

5) - Ajuster l'armature sur la caravane en utilisant les différents colliers de réglage.

6) - Pour le repliage de l'armature procéder en sens inverse.

1		1) - Tenir l'armature automatique verticalement par rapport au sol (l'articulation jaunes en haut et les blanches en bas).2) - IMPORTANTAvant toutes autres manipulations, desserrer les 4 colliers de réglage.Ecarter les 4 articulations blanches les une des autres jusqu'à former 3 triangles identiques, puis coulisser les glissières sur les pièces plastiques pour verrouiller.3) - Déverrouiller les faitières arrières en appuyant sur les cliquets Les bloquer à l'horizontal à l'aide de ceux-ci.4) - Débloquer les pieds et les amener en position5) - Ajuster l'armature sur la caravane en utilisant les différents colliers de réglage.6) - Pour le repliage de l'armature procéder en sens inverse. MAMERS
2
3
4

2) -.IMPORTANT
    note bottom of A: Jaune clignotant gauche

clignotant gauche
feu de brouillard
masse
clignotant droit
feu stop
feu rouge gauche
① jaune
② Bleu
③ Blanc
④ Vert
⑤ Marron
⑥ Rouge
⑦ Noir

feu rouge droite-plaque

SHEMA BRANCHEMENT

ELECTRIQUE

Vous venez d'acquérir une caravane pliante toile, entièrement conçue et réalisée dans nos ateliers de Mamers (France).

Ce modèle a subl un contrôle rigoureux à tous les stades de sa fabrication. Afin qu'il vous donne entière satisfaction et vous permette de passer d'agréables moments de détente, nous vous conseillons de lire attentivement cette notice.

AVANT DE PRENDRE LA ROUTE

VÉRIFIER

• La pression des pneumatiques (la norme à respecter figure sur le côté de la caisse).
- Le serrage des boulons de roues ; le couple de serrage sera contrôlé après un parcours de 25 à 40 km, puis après 100 km, ensuite périodiquement.
• Le fonctionnement des feux de signalisation.
- Le chargement de la remorque. Ne pas dépasser le poids total en charge autorisé. Bien répartir la charge, (force d'appui d'environ 20 kg sur la tête d'attelage).
- Le bon emboîtement de la tête d'attelage sur la boule de traction de votre voiture.

SUR LA ROUTE

• GARDEZ suffisamment de DISTANCE avec le véhicule qui vous précède.
- Lors des DÉPASSEMENTS, n'oubliez pas, avant de vous rabattre, que votre véhicule se prolonge de la longueur hors tout de la caravane pliante.

BONNE ROUTE!

MONTAGE

1 - Dételer et amener la remorque en position.
2 - A laide de la manivelle, descendre les vérins de façon à stabiliser la remorque en position horizontale. Sur un terrain meuble, prévoir des cales sous les semelles.
3 - Oter la bâche. Déployée sous un des plateaux, elle vous permettra d'aménager un rangement étanche.
4 - Ouverture des plateaux de couchage.

DÉPLIAGE AUTOMATIQUE

Faire pivoter le plateau gauche, ensuite le plateau droit. Les plateaux se posent sur des pieds télécopiques, assurant le réglage d'horizontabilité des couchages. Régler ceux-ci, si nécessaire.

La toile de la tente est solidaire des deux plateaux ; elle se déploie automatiquement sur l'armature.

5 - Monter au centre de la caravane, et pousser de bas en haut l'arceau de faîtage : il se verrouille automatiquement.

Les pièces coulissantes (têtes boules noires) vous permettent un réglage rapide.

6 - Fermer la porte de l'entoilage et fixer celui-ci au sol à l'aide des piquets, en commençant par le côté du plateau déplié en premier.

Les couchages sont prêts pour une courte étape !

MONTAGE DE L'AUVENT

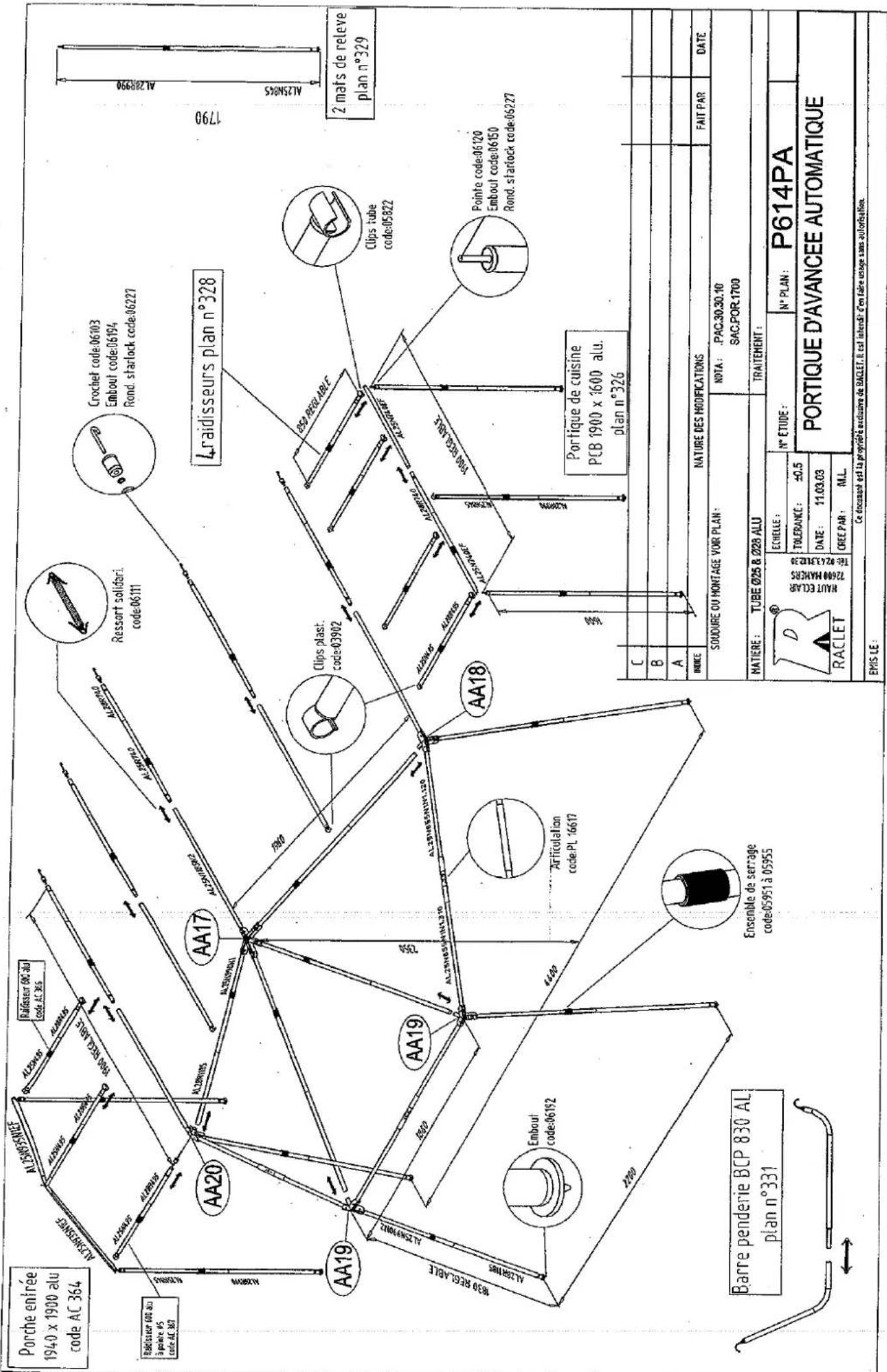

• VERSION PORTIQUE AUTOMATIQUE ALUMINIUM
Déplier le portique en suivant les consignes au verso du pla
Accrocher les faitières aux arceaux de l'armature de la remor-
lue. (Regier au minimum les faitières et les pieds avant).
Sonnir l'entoillage de son sac, l'étendre au sol, les fermetures glissière de jonction face à la caravane.
Glisser la toile sur l'armature. Fixer la toile d'auvent à la toile e caisse (pour faciliter l'accrochage de la fermeture, baisser la faitière centrale de l'armature de caisse).
Attacher les lacettes de maintien de la toile, régler la tension
3. Celle-ci à l'aide des coulisses de faîtage (en ayant aupara- ant repositionner la faitière centrale de l'armature de caisse). égler la hauteur des pieds.

• VERSION ARMATURE ACIER
- Disposer au sol les différents éléments de l'armature d'auvent (suivant plan joint à l'armature).
- Sortir l'entoilage de son sac, l'étendre au sol. les fermetures
à glissière de jonction face à la caravane. Fixer la toile d'auvent à la toile de la caisse.
- Glisser l'armature sous la toile. Accrocher les faîtières aux arceaux de l'armature principale de la remorque. Attacher les lacettes de maintien de la toile, régler la tension de la toile à l'aide des coulisses de faîtage. Régler la hauteur des pieds
- Fermer entièrement l'auvent et fixer l'entoilage au sol à l'aide des piquets.

IMPORTANT : Une bavette de protection est prévue pour abriter les fermetures à glissière. Vérifier qu'elle est bien positionnée.

• Si votre caravane est équipée d'un vélum, suspendre celui-ci en commençant par le centre. Piqueter les retombées de murs au sol.

BON SÉJOUR !

REPLIAGE

• La toile de tente étant solidaire de l'armature et des plateaux, ne pas l'en détacher.
  1 - Démonter l'auvent, le rabattre sur le toit de la caravane, ou bien le détacher et le ranger à l'intérieur, ou au-dessus du plateau supérieur.
  2 - Déverrouiller les deux pièces coulissantes de l'armature. 3 - Basculer le plateau droit sur le sommet de la caisse, puis le gauche.
  4 - Fermer la porte et remettre la bâche.
  5 - Remonter les vérins.
  Si vous avez plié la toile humide, il est indispensable de la faire sécher et de l'aérer dès que possible (pendant une journée minimum).

ENTRETIEN

CHANGEMENT DE ROUE

• Descendre les deux vérins opposés à la roue à changer.
• Débléquer les bouvées de
• Deblouquer les boulons de roue
• Lever la remorque à l'aide du cric de votre voiture en disposant celui-ci sous le corps d'essieu ou sous le longeron.

ATTENTION: NE PAS APPLIQUER LE CRIC SUR LE PLANCHER.

• Avant de retirer la roue, descendre les deux autres vérins.
• Changer la roue, bloquer. Vérifier le serrage après quelques kilomètres.

CARROSSERIE

- Elle est en tôle acier électrozingué, traité polyester. Vous l'entretiendrez comme la carrosserie de votre voiture.

ENTOILAGE

- Ne jamais laisser la toile pliée humide plus de 24 heures. - Les toiles coton RACLET sont traitées contre les moisissures. Ne jamais utiliser de détergent ou de dégraissant, ne jamais pulvériser d'insecticide près de la toile.

STOCKAGE

- Les caravanes pliantes toile RACLET ont un faible encombrement. Si, toutefois, vous êtes amené à stocker votre remorque à l'extérieur, nous vous conseillons de retirer la partie toile.

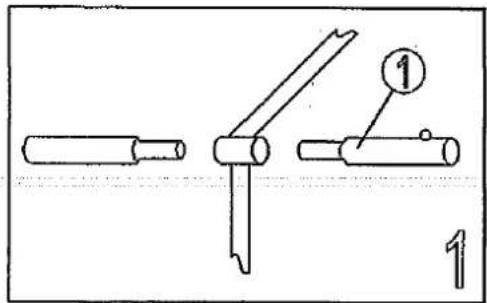

Pose système Accrochage CHAMBRE /s Plateau

Fixer comme indiqué ci contre et ci dessous, les 6 pontets SOUS le plateau à l'aide des vis fournie

CP621

① Extrémité du plateau AV & AR
② Milieu du plateau AV&AR
③ Coté caisse AV&AR

• Montage du pare-soleil en complément de l'avancée.
• IMPORTANT: enlever le raccord tube ∅28. clipsé sur le

• Entièrement réalisé dans nos ateliers de MAMERS (Sarthe). Ce modèle a subi les contôles les plus rigoureux à tous les stades de sa fabrication.
* Nous espérons qu'il vous donnera entièrement satisfaction.

QUELQUES CONSEILS POUR LE MONTAGE D'UN PARE-SOLEIL.

• Fermer la fermeture à glissière de la toile.
• Insérer le tube ∅28 de la faitière du pare-soleil (2) sur celui de la casquette (1) jusqu'au bout.
• Finir le montage de l'armature du pare-soleil.
• Effectuer les tensions (faitage et sandow) de l'entoilage.

IMPERATIF: L'appendice chambre pour QUICKSTOP doit être monté du coté gauche de l'avancée.
IMPERATIVE: Annex bedroom for QUICKSTOP must be erected on the left side of the awning.

C
B
A

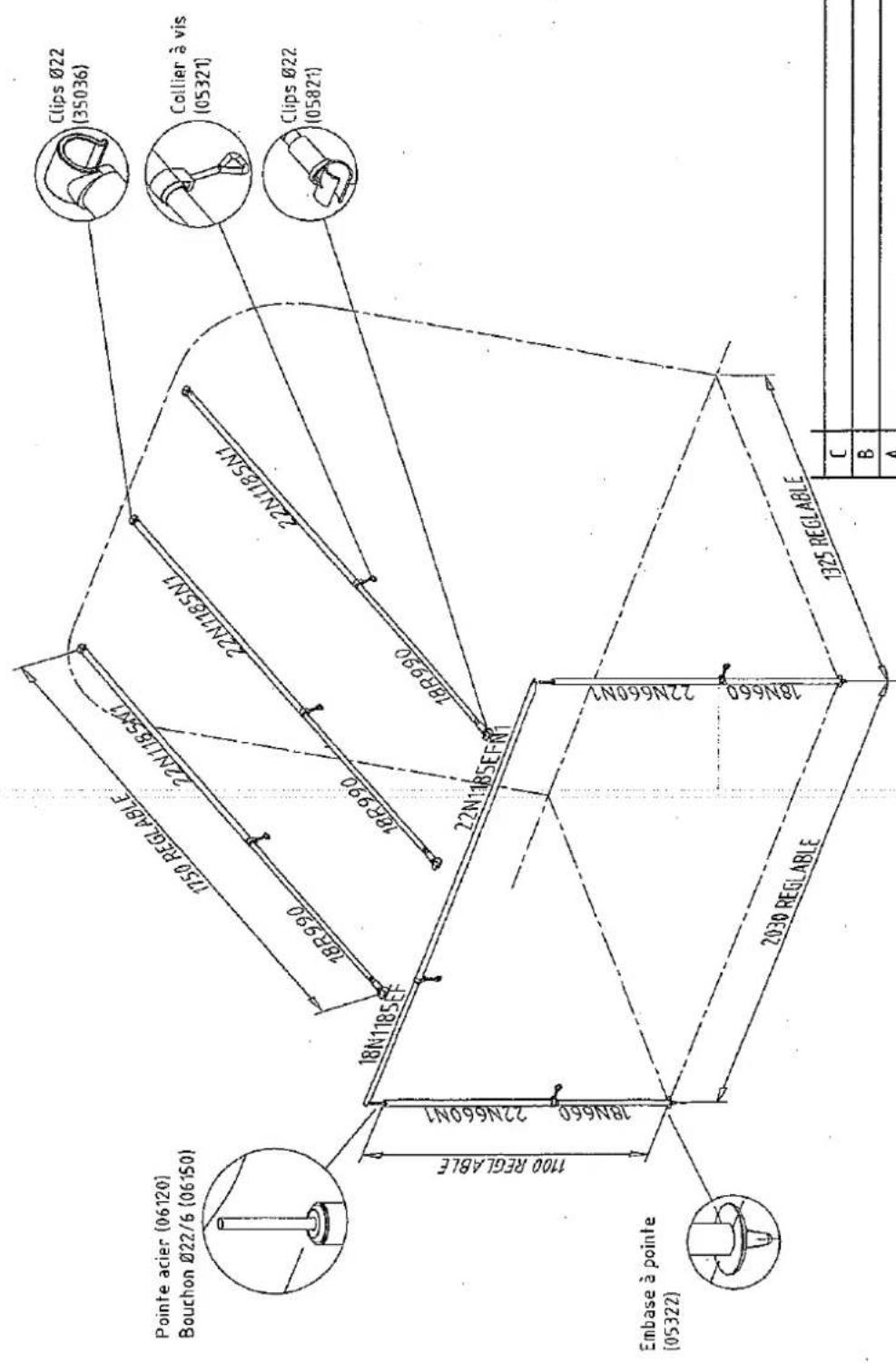

INDICE	NATURE DES MODIFICATIONS				FAIT PAR DATE
SOUDURE OU MONTAGE VOIR PLAN :			NOTA: 1 x PAC.08.18.04 + 1 x sac PPC 145 x 40 Emballage avec l'entollage dans ccarton N°22 + feuillard
MATIERE: Tube CONTIFLO 018 & 022			TRAITEMENT: PEINT INCOLOR
HAUT ECLAR 73600 HAVERS TE: 024331029	ECHELLE :	N° ETUDE :		N° PLAN: P614F
	TOLERANCE: ±0.5	ARMATURE APPENDICE CHAMBRE CPT 614 & CPT 621
	DATE: 11/10/02
	CREE PAR: S.M.
Ce document est la propriété exclusive de RACLET. Il est interdit d'en faire usage sous autorisation.

MONTAGE BERCEAU DE RANGEMENT REF.PL35866

ATTENTION : avant d'effectuer toutes opérations penser à vider votre caravane de tous objets non fixés pour éviter toute détérioration lors du basculement. Ces objets (ex. meuble cuisine, armature de l'auvent) pourront être replacés après parcage de votre caravane. Nous vous conseillons d'effectuer ces opérations à 2 personnes

NOTICE D'UTILISATION.

- Demonter les deux vis H.M.10 x 50 + écrous + rondelles du berceau de rangement - Mettez vous à l'arrière de la caravane puis soulever la bache du côté droit ; les montants doivent être plus grand que sur la gauche . Procèder de la même façon pour le berceau de rangement avant ( voir FIG.1 ) - Positionner le'berceau de rangement du côté ou la bache est soulevée -Fixer les berceau de rangement à l'aide des vis H.M.10 ( FIG.2 ) -Basculer la caravane sur le côté :

NOTA

il est recommandé de démonter le support inférieur avant et arrière de la galerie afin de positionner le berceau de rangement.

FIG.2

- Ce document est la propriele exclusive de PRCF, 1973.

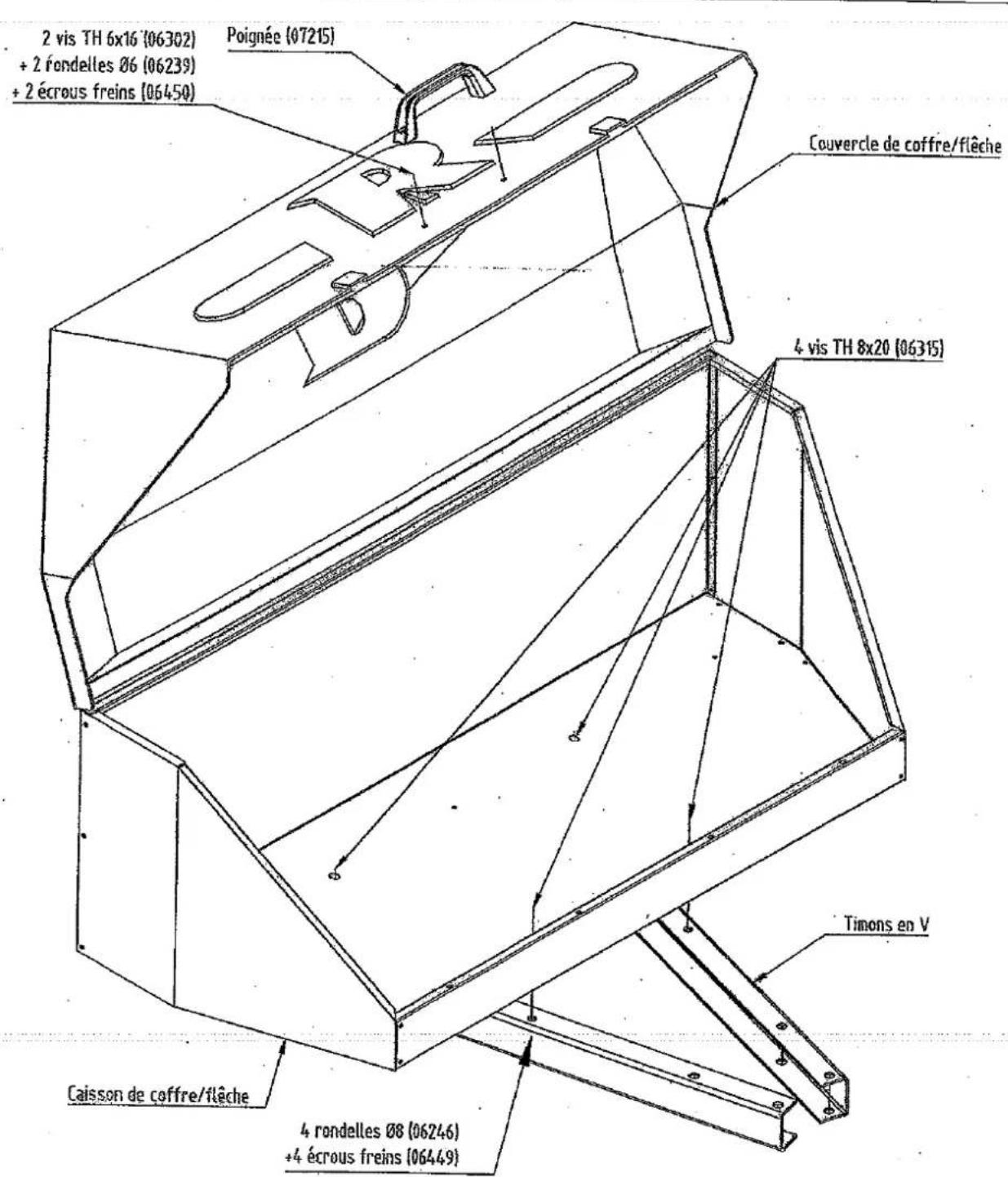

MONTAGE
TIMON DROIT Sans Frein	TIMON DROIT Avec Frein	FLÈCHE EN V
1Fixer le repère 2 sur la traverse avant.Bloquer les boulons.2Monter le rep.3 et le rep.2 à laïde des boulons HM 12,25.		1Poser le coffre sur la flèche en V.2Mettre 1 rondelle à chaque vis(HM8,16).3Positionner l'ensemble (vis - rondelle) dans les trous du coffre, puis de la flèche.. Fixer à l'aide des écrous HM8.4Bloquer les écrous.
3Monter le rep.7 et le support roue jockey à la place de celui-ci sur le timon (boulons HM 10,70).Bloquer les boulons	3Monter le rep.8 sur fixation lète-attelage(boulon HM 12,100).Bloquer les boulons.Monter le support roue jockey dans les deux trous libres sur tête.(boulons HM 12,25)et(HM 10,70).Bloquer les boulons.
4Poser le coffre.5Positionner les rep.4.5.6 à l'intérieur du coffre(boulons HM 8,16). Bloquer les boulons.6Bloquer les boulons rep.2.3(HM 12 100)

N PLAN16473	ECH	DATE22.11.91 12
COFFRE S/ FLECHE16473

Reo	N PLAN	DESIGNATION
1	-	Coffre
2	16477	L d'adaptation traverse
3	26201	Chape support arrière
4	16435	Renfort intérieur arrière
5	16436	Cornière maintien réfrigérateur
6	16437	Renfort intérieur avant
7	26158	Aile support avant timon SF
8	26176	Aile support avant timon AF
9	16468	Chape support roue jockey timon avec frein

C
8
A
INDICE	NATURE DES MODIFICATIONS				FAIT PAR DATE
SOUDURE OU MONTAGE VOIR PLAN:				NOTA:
MATIERE:				TRAITENENT:
HAUT ECLAR7260414H38ST# 02433123		ECHELLE: 1/10	N° ETUDE:		N° PLAN: 17444.MON
		TOLERANCE: ±0.5	NOTICE DE MONTAGECOFFRE/PLECHE 300L
		DATE: 25-04-01
		GREE PAR: S.M.
Le document est la propriété exclusif de RACEF, il est l'interil plan faire une guide sans information.
ENIS LE:
