Type de produit	Appareil de cuisson à usage domestique
Marque	Raclet
Modèle	Allegra
Dimensions (L x P x H)	30 x 20 x 15 cm
Poids	1.5 kg
Alimentation	220-240 V, 50/60 Hz
Puissance	600 W
Matériau	Plastique et acier inoxydable
Couleur	Blanc / Noir
Capacité	Adaptée pour 4 à 6 personnes
Fonctions principales	Cuisson, maintien au chaud, indicateur lumineux de chauffe
Température réglable	Oui, thermostat intégré
Entretien et nettoyage	Nettoyer avec un chiffon humide ; pièces amovibles lavables au lave-vaisselle
Sécurité	Arrêt automatique en cas de surchauffe ; pieds antidérapants
Pièces détachées et réparabilité	Pièces disponibles sur le site du fabricant ; réparable par un professionnel
Garantie	2 ans
Contenu de l'emballage	Appareil, notice d'utilisation, câble d'alimentation
Informations générales	Produit conforme aux normes CE

FOIRE AUX QUESTIONS - Allegra RACLET

Comment utiliser l'appareil Allegra pour la première fois ?

Avant la première utilisation, nettoyez toutes les pièces amovibles avec de l'eau savonneuse. Rincez et séchez soigneusement. Branchez l'appareil sur une prise adaptée et allumez-le. L'indicateur lumineux s'allume. Attendez que la température de consigne soit atteinte avant d'utiliser.

Quelle est la puissance maximale de l'Allegra ?

La puissance maximale est de 600 W, permettant une chauffe rapide et uniforme.

L'appareil s'éteint-il automatiquement ?

Oui, l'appareil est équipé d'un système de sécurité qui l'éteint automatiquement en cas de surchauffe. En usage normal, il reste allumé tant que vous ne l'éteignez pas.

Comment nettoyer l'appareil après usage ?

Débranchez l'appareil et laissez-le refroidir. Les pièces amovibles (plat, grille, etc.) peuvent être lavées au lave-vaisselle ou à la main. Le corps de l'appareil se nettoie avec un chiffon humide. Évitez les produits abrasifs.

Quels types d'aliments puis-je cuisiner avec l'Allegra ?

L'appareil est conçu pour la cuisson de viandes, légumes, fromages (raclette, fondue) et autres plats nécessitant une chaleur douce et uniforme. Utilisez les accessoires fournis.

Puis-je utiliser du papier d'aluminium sur la surface de cuisson ?

Il est déconseillé d'utiliser du papier d'aluminium car il peut altérer la distribution de la chaleur et endommager la surface antiadhésive. Utilisez directement les plats ou grilles fournis.

L'appareil est-il adapté pour une utilisation en extérieur ?

Non, l'Allegra est conçu pour un usage intérieur uniquement. Ne l'utilisez pas à l'extérieur ou dans un environnement humide.

Que faire si l'appareil ne chauffe plus ?

Vérifiez d'abord que l'appareil est bien branché et que la prise fonctionne. Si le problème persiste, consultez la notice pour vérifier les fusibles ou contactez le service après-vente Raclet.

Où puis-je acheter des pièces détachées ?

Les pièces détachées sont disponibles sur le site officiel de Raclet ou auprès de revendeurs agréés. Utilisez toujours des pièces d'origine pour la sécurité.

Comment régler la température ?

Tournez le bouton thermostatique sur la position souhaitée. Un indicateur lumineux signale que la température est atteinte. Adaptez le réglage en fonction des aliments cuits.

MODE D'EMPLOI Allegra RACLET

Rep.	Désignation	Réf.	Qté
1	Traverse avant	S45452	1
2	Traverse arrière	S45453	1
3	Longeron droit	S36118D	1
4	Longeron gauche	S36118G	1
5	"C" renfort panneau latéral gauche	S27150	1
6	"C" renfort de panneau avant / arrière	S27149	2
7	1/2 timon droit	S36095	1
8	1/2 timon gauche	S36094	1
9	Vérin ARD / AVG	691433	2
	Vérin ARG / AVD	691440	2
10	Attelage SV 60 S/2 FR 220510 AV	693062	1
11	Platine béquille flêche	S26271	1
12	Entretoise flêche	S16599	4
13	Collier charnière roue jockey	638865	1
14	Roue jockey télescopique	639329	1
15	Essieu 750 kg FR 1637 PL 1270231	638162	1
16	Roue 135 SR13 a trous / 130 dept.	634430	3
17	Soudure support roue de secours	S27150V	1
18	Accrochage sur traverse AR	S16138V	1
19	Blocage sur traverse AR	S16150V	1
20	Tige de frein M10 lg. 1845-1640 P	693123	1

Rep.	Désignation	Réf.	Qté
21	Ridelle avant	S45454V	1
22	Ridelle gauche	S45455V	1
23	Ridelle arrière	S45456V	1
24	Panneau latéral inférieur droit	S45457	1
25	Panneau latéral supérieur droit	S36121V	1
26	Raidisseur droit	S27179DV	1
27	Raidisseur gauche	S27179GV	1
28	Omega de renfort	S27155	1
29	Galerie	S27145V	1
30	Couvercle polyester	638612	1
31	Tapis de couvercle	S1763004	1
32	Plancher	S27147	1
33	Tapis de caisse	S2714804	1
34	Charnière couvercle	S17412	4
35	Passage de roue noir	690689	2
36	Chape pied de plateau	S16079V	3
37	Poignée tir. grise 24307 avec cache	672159	2
38	Toile d'étanchéité	S17685	1
39	Fermeture rapide type grenouillère	681380	2
40	Patin meuble noir	632672	20
41	Cavalier plastique noir pour tube ∅20	671817	18
42	Clips lyre 20/25 réf. 51955-050	661092	2
43	Faisceau + feux	629894	1
44	Catadiopitre rond jaune	629504	6
45	Profil rail lg. 1750	S17391A	1
	Profil rail lg. 1250	S17391E	2
	Profil rail lg. 300	S17391C	2
46	Velcro adhésif noir larg. 50 - Lg. 1500	S17450G	2
	Velcro adhésif noir larg. 50 - Lg. 2650	S17450H	1

Rep.	Désignation	Réf.	Qté
	Plaque de mousse 2040 x 1500 x 80	678670	1

Rep.	Désignation	Réf.	Qté
47	Boule bakelite	664796	2
48	Axe ∅ 7 x 40 ZN plan 16369	633747	2
49	Ressort de compression ∅ 8 x 14	661139	2
50	Rondelle à griffe STARLOCK ∅ 7	662297	2
51	Anneau brisé blanc modèle C.F.	636335	6
52	Cache écrou noir	639893	2
53	Tube faitière centrale	S17626T	2
54	Tube carré arceau central	S17625T	2
55	Soudure arceau	S27152T	3
56	Tube arceau AV / AR	S17627T	4
57	Pièce coulissante	S26987T	2
58	Pied à clips lg. 1350 - élément n°1	S17656V	2
59	Pied à clips lg. 1350 - élément n°2	S17628T	2
60	Pied à clips lg. 1850 - élément n°1	S17654V	2
61	Pied à clips lg. 1850 - élément n°2	S17655T	2
62	Barre penderie Alu	AC 374	1

MC 2 feux | Grill

Rep.	Désignation	Réf.	Qté
1	Caisson MC 3F / 2 FG CP 620	S45460V	1
2	Soudure fond MC 3 F / 2 FG CP 620	S27181V	1
3	Petit couvercle MC	S27173V	1
4	Grand couvercle MC	S26665V	1
5	Pied fixe MC	S27180V	1
6	Pied MC	S26671V	1
7	Pied réglable MC	S17040V	2
8	Cloison MC	S27172V	1
9	Grande façade MC	784043	1
10	Petite façade MC	784050	1
11	Clips lyre ∅20 / 25	661900	2
12	Compas 120 x 93 gauche ZN	671947	3
13	Compas droite 120 x 93 ZN	671930	3
14	Cavalier pour tube ∅20 plast.	671817	4
15	Support compas	672210	4
16	Bouchon 105 00 25 00 eay	671671	2
17	Embout bas de mat ∅18 /20	661979	2
18	Collier serrage tube ∅25	653172	2
19	Charnière acier ZN 40 x 25	671862	4
20	Ecrou 6 x 125 à oreilles ZN	664697	2
21	Etrier de fixation gaz	671992	1
22	Poignée autoclips	671074	2
23	Roulette drill PP30 réf. DP 530	638490	4
24	Charnière ressort	671893	4
25	Poignée métal CAD 025 nickelée	635291	2
26	Combiné évier + gaz 2 feux / grill	695769	1
27	Bec verseur avec tétine coudée	672081	1
	Ecrou + tétine + olive	671619	1
	Tuyau plastique d'écoulement lg.500	S16930A	1

MC 3 feux

Rep.	Désignation	Réf.	Qté
1	Caisson MC 3F / 2 FG CP 620	S45460V	1
2	Soudure fond MC 3 F / 2 FG CP 620	S27181V	1
3	Petit couvercle MC	S27173V	1
4	Grand couvercle MC	S26665V	1
5	Pied fixe MC	S27180V	1
6	Pied MC	S26671V	1
7	Pied réglable MC	S17040V	2
8	Cloison MC	S27172V	1
9	Grande façade MC	784043	1
10	Petite façade MC	784050	1
11	Clips lyre ∅20 / 25	661900	2
12	Compas 120 x 93 gauche ZN	671947	3
13	Compas droite 120 x 93 ZN	671930	3
14	Cavalier pour tube ∅20 plast.	671817	4
15	Support compas	672210	4
16	Bouchon 105 00 25 00 eay	671671	2
17	Embout bas de mat ∅18 /20	661979	2
18	Collier serrage tube ∅25	653172	2
19	Charnière acier ZN 40 x 25	671862	4
20	Ecrou 6 x 125 à oreilles ZN	664697	2
21	Etrier de fixation gaz	671992	1
22	Poignée autoclips	671074	2
23	Roulette drill PP30 réf. DP 530	638490	4
24	Charnière ressort	671893	4
25	Poignée métal CAD 025 nickelée	635291	2
26	Combiné évier + gaz 3 feux	695752	1
27	Bec verseur avec tétine coudée	672081	1
	Ecrou + tétine + olive	671619	1
	Tuyau plastique d'écoulement lg.500	S16930A	1

COSSES FEMELLES NON PROTÉGÉES SAUF INDICATION

C	Mise à jour.
B	Lg. 2400 était 2100.					M.L.
A	Las lg. 2100 étalent 1500 & 1800.					M.L.
INDICE	NATURE DES MODIFICATIONS					FAIT PAR
SOUDURE DU MONTAGE VOIR PLAN:				NOTA:
MATIERE:				TRAITEMENT:
	HAUT ECLAIR 72600 HAMERS Tér 82433L1230	ECHELLE: /	N° ETUDE: /		N° PLAN: 27123
		TOLERANCE: ±0.5	CABLAGE ELECTRIQUE CP 620
		DATE: 30/04/03
		CREE PAR: PG
Ce doropont est la propriété exclusive de RACLET. Il est interdit d'en faire usage sans autorisation.
EMIS LE:

Vous venez d'acquérir une caravane pliante toile, entièrement conçue et réalisée dans nos ateliers de Mamers (France). Ce modèle a subi un contrôle rigoureux à tous les stades de sa fabrication. Afin qu'il vous donne entière satisfaction et vous permette de passer d'agréables moments de détente, nous vous conseillons de lire attentivement cette notice.

AVANT DE PRENDRE LA ROUTE

VÉRIFIER

• La pression des pneumatiques (la norme à respecter figure sur le côté de la caisse).
• Le serrage des boulons de roues ; le couple de serrage sera contrôlé après un parcours de 25 à 40 Km, puis après 100 Km, ensuite périodiquement.
  • Le fonctionnement des feux de signalisation.
• Le chargement de la remorque. Ne pas dépasser le poids total en charge autorisé. Bien répartir la charge, (force d'appui d'environ 20 kg sur la tête d'attelage).
• Le bon emboîtement de la tête d'attelage sur la boule de traction de votre voiture.

SUR LA ROUTE

• GARDEZ suffisamment de DISTANCE avec le véhicule qui vous précède.
- Lors des DÉPASSEMENTS, n'oubliez pas, avant de vous rabattre, que votre véhicule se prolonge de la longueur hors tout de la caravane pliante.

BONNE ROUTE!

MONTAGE

1 - Dételer et amener la remorque en position.
2 - A l'aide de la manivelle, descendre les vérins de façon à stabiliser la remorque en position horizontale. Sur un terrain meubie, prévoir des cales sous les semelles. ATTENTION : toute fissure sur le couvercle due à un calage insuffisant ne pourra faire l'objet d'un recours en garantie
3 - Ouvrir le couvercle à l'aide des deux poignées de chaque côté. (figures 2-3-4)
4 - Fixer les clips sur la galerie et replacer correctement la toile dans les profilés aluminium (figure 5)
5 - Entrer dans la caravane, déverrouiller les pièces coulissantes en tirant sur les petites boules noires, puis monter les pièces coulissantes en haut des montants jusqu'à ce qu'elles. se verrouillent automatiquement (figure 6)
6 - Fermer la porte (figure 7) et mettre en place le velcro autour de la caisse (figure 8)
7- Placer les 4 pieds de maintien dans les angles de l'armature.

MONTAGE DE L'AUVENT

• VERSION ARMATURE ACIER
- Disposer au sol les différents éléments de l'armature d'auvent (suivant plan joint à l'armature).
- Sortir l'entoilage de son sac, l'étendre au sol, les fermetures à glissière de jonction face à la caravane. Fixer la toile d'auvent à la toile de la caisse.
- Glisser l'armature sous la toile. Accrocher les faitières aux arceaux de l'armature principale de la remorque. Attacher les lacettes de maintien de la toile, régler la tension de la toile à l'aide des coulisses de faîtage. Régler la hauteur des pieds.
- Fermer entièrement l'auvent et fixer l'entoilage au sol à l'aide des piquets.

IMPORTANT : Une bavette de protection est prévue pour abriter les fermetures à glissière. Vérifier qu'elle est bien positionnée. Si votre caravane est équipée d'un vélu, suspendre celui-ci en commençant par le centre. Piqueter les retombées de murs au sol.

BON SÉJOUR !

REPLIAGE

La toile de tente étant solidaire de l'armature et des plateaux, ne pas l'en détacher.

1 - Retirer les 4 pieds de maintien
2 -Déverrouiller les deux pièces coulissantes de l'armature et les descendre.
3 - Décoller le velcro et retirer les clips de la galerie.
4 - Refermer le couvercle en plaçant correctement la toile lors de la fermeture.
5 - Remonter les vérins.

Si vous avez plié la toile humide, il est indispensable de la faire sécher et de l'aérer dès que possible (pendant une journée minimum).

ENTRETIEN

CHANGEMENT DE ROUE

• Descendre les deux vérins opposés à la roue à changer.
• Débloquer les boulons de roue.
- Lever la remorque à l'alde du cric de votre voiture en disposant celui-ci sous le corps d'essieu ou sous le longeron.

ATTENTION : NE PAS APPLIQUER LE CRIC SUR LE PLANCHER,

- Avant de retirer la roue, descendre les deux autres vérins.

- Changer la roue, bloquer. Vérifier le serrage après quelques kilomètres.

CARROSSERIE

- Elle est en tôle acier électro zingué, traité polyester. Vous l'entretiendrez comme la carrosserie de votre voiture.

ENTOILAGE

• Ne jamais laisser la toile pliée humide plus de 24 heures.
• Les toiles coton RACLET sont traitées contre les moisissures. Ne jamais utiliser de détergent ou de dégraissant, ne jamais pulvériser d'insecticide près de la toile.

STOCKAGE

- Les caravanes pliantes toile RACLET ont un faible encombrement. Si, toutefois, vous êtes amené à stocker votre remorque à l'extérieur, nous vous conseillons de retirer la partie toile,

Désignation: (exemple)
1005NBE : longueur tube = 1005 mm ∅19 : tube diamètre extérieur 19 mm
1005NBE : length of pole = 1005 mm ∅19 : outside diam 19 mm

Description: (example)

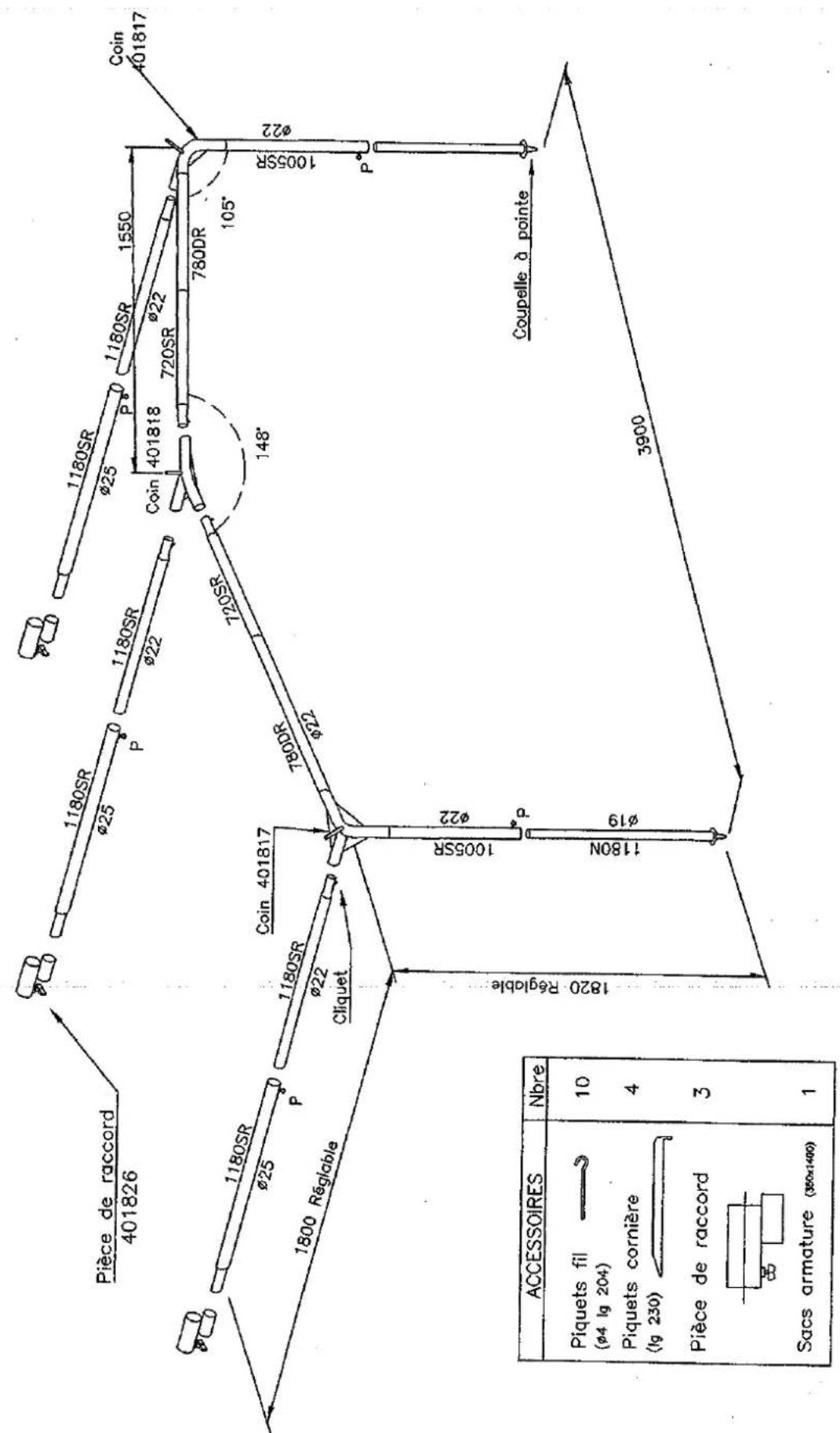

PORTIQUE PARE-SOLEIL PT620C

ACCESSOIRES	Nbre
Piquets fil(ø4 lg 204)	10
Piquets cornière(lg 230)	4
Pièce de raccord	3
Sacs armature (350x1400)	1

IMPERATIF:

L'appendice chambre pour QUICKSTOP doit être monté du côté gauche de l'avancée

IMPERATIVE:

ACCESSOIRES	Nbra
Piquets fil(44 lg 204)	20
Piquets fil(45 lg 280)	10
Piquets comière(1g 230)	4
Sac armature (300x100)	1

Désignation: (exemple)

1005NBE : longueur tube = 1005 mm ∅19 : tube diamètre extérieur 19 mm

Description: (example)

1005NBE : length of pole = 1005 mm ∅19 : outside diam 19 mm

Description: (example)
Description: (example)
Description: (example)
Description: (example)
Description: (example)
Description: (example)
Description: (example)
Description: (example)
Description: (example)
Description: (example)
Description: (example)
Description: (example)

C
B
A
INDICE	NATURE DES MODIFICATIONS				FAIT PAR DATE
Soudure ou montage voir plan:				NOTA:
MATIERE:				TRAITEMENT:
	HAUT EQUAR 72600 MAHERS TEL: [phone]	ECHELLE: 1/10	N° ETUDE:		N° PLAN: 17444.MON
		TOLERANCE: ±0.5	NOTICE DE MONTAGE COFFRE/FLÉCHE 300L
		DATE: 25-04-01
		CREE PAR: S.M.
Ce document est la propriété exclusive de RAELET. Il est interdit d'en faire usage sans autorisation.
EMIS LE:

Rep	N PLAN	DESIGNATION
1	-	Coffre
2	16477	L d'adaptation traverse
3	26201	Chape support arrière
4	16435	Renfort intérieur arrière
5	16436	Cornière maintien réfrigérateur
6	16437	Renfort intérieur avant
7	26158	Aile support avant timon SF
8	26176	Aile support avant timon AF
9	16468	Chape support roue jockey timon avec frein

TIMON DROIT Sans Frein	TIMON DROIT Avec Frein	FLÈCHE EN Y
1Fixer le repère 2 sur la traverse avant.Bloquer les boulons.2Monter le rep.3 et le rep.2 à laide des boulons HM 12.25.		1Poser le coffre sur la flèche en V.2Mettre 1 rondelle à chaque vis(HM8.16).3Positionner l'ensemble (vis rondelle) dans les trous du coffre, puis de la flèche.Fixer à laide des écrous HM8.4Bloquer les écrous.
3Monter le rep.7 et le support roue jockey à la place de celui-ci sur le timon (boulons HM 10.20).Bloquer les boulons	3Monter le rep.8 sur fixation têle-attetage(boulon HM 12.100).Bloquer les boulons.Monter le support roue jockey dans les deux trous libres sur tête.(boulons HM 12.25)et(HM 10.70).Bloquer les boulons.
4Poser le coffre.5Positionner les rep 4.5.6 à l'intérieur du coffre(boulons HM 8.16) Bloquer les boulons.6Bloquer les boulons rep 2.3(HM 12 100)

N PLAN16473	ECH-	DATE22.11.91
COFFRE S/ FLECHE16473
