MODE D'EMPLOI COX DELTA DORE
- Détecteur d'ouverture Detector de apertura Öffnungsmelder Présentation p. 5
- Fonction détecteur d’ouverture p. 6
- Fonction émetteur universel p. 6
- Fonction mixte p. 7
- Type de déclenchement : immédiat ou retardé p. 7
- Type de contact en émetteur universel : NO/NF p. 8
2. Préparation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
3. Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4. Alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
5. Apprentissage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
6. Test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
6. Test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
7. Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . 14

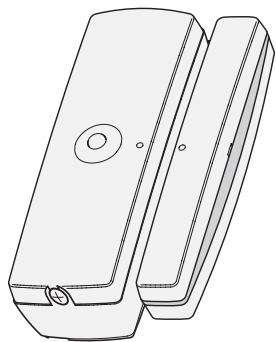

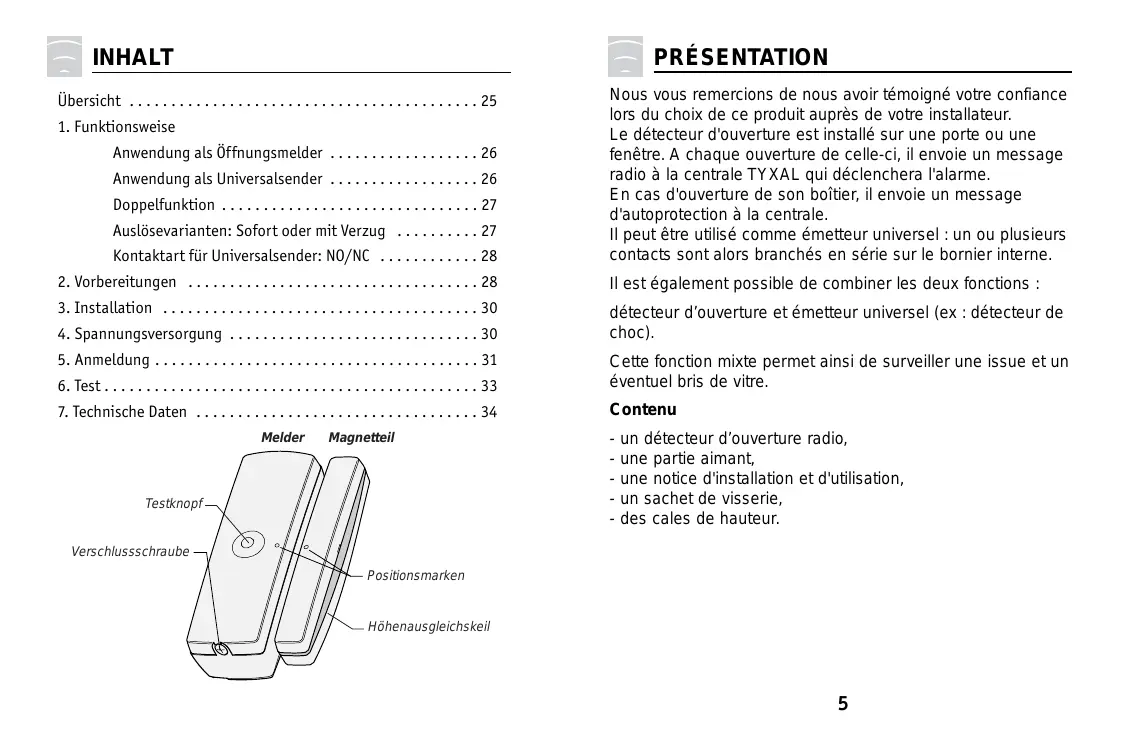

Nous vous remercions de nous avoir témoigné votre confiance lors du choix de ce produit auprès de votre installateur. Le détecteur d'ouverture est installé sur une porte ou une fenêtre. A chaque ouverture de celle-ci, il envoie un message radio à la centrale TYXAL qui déclenchera l'alarme. En cas d'ouverture de son boîtier, il envoie un message d'autoprotection à la centrale. Il peut être utilisé comme émetteur universel : un ou plusieurs contacts sont alors branchés en série sur le bornier interne. Il est également possible de combiner les deux fonctions :
3. Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

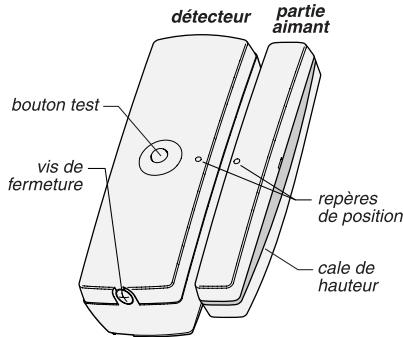

détecteur d’ouverture et émetteur universel (ex : détecteur de choc). Cette fonction mixte permet ainsi de surveiller une issue et un éventuel bris de vitre. un détecteur d’ouverture radio, une partie aimant, une notice d'installation et d'utilisation, un sachet de visserie, des cales de hauteur. Verschlussschraube Positionsmarken Höhenausgleichskeil
Fonction mixte : détecteur d’ouverture et FONCTIONNEMENT A l’aide du commutateur, sélectionner le type d’utilisation du détecteur (détecteur d’ouverture par défaut).
émetteur universel Lors de cette utilisation : - le commutateur 1 est sur OFF : fonction détecteur d’ouverture (contact interne), Fonction détecteur d’ouverture
L’utilisation en tant que détecteur d’ouverture, délivre une information de détection à chaque ouverture ou fermeture de l’issue protégée.
Fonction émetteur universel L’utilisation du détecteur en émetteur universel permet le raccordement de contacts filaires non alimentés (contacts de type alarme intrusion).
Plusieurs contacts peuvent être montés en série avec une longueur totale de câble n'excédant pas 3 m. L’intrusion se câble entre AL et C, et l’autoprotection entre TA et C. Raccordement des fils sur le bornier : cas de contacts d’ouverture externes. AL C TA Nota : en fonction émetteur universel, seuls les contacts externes sont actifs. connecteur émetteur - le ou les contacts externes sont raccordés sur les borniers : fonction émetteur universel (voir paragraphe précédent) Un changement d’état sur l’un des contacts (interne ou externe) suffit à déclencher l’alarme. Type de déclenchement : Immédiat ou retardé Rappel : Lors de la mise en surveillance de votre système, une temporisation fixe de 1 min. permet de sortir du local protégé sans que l’alarme ne se déclenche. Lorsque la centrale est en surveillance effective, en cas de détection d'ouverture, le déclenchement de l'alarme sera immédiat (réglage par défaut) ou retardé de 45 sec. Cette temporisation permet de rentrer dans le local protégé sans que l'alarme ne soit immédiatement déclenchée (par exemple, accès à un clavier de commande situé dans la zone protégée). A l’aide du commutateur 2, sélectionner le déclenchement choisi.
contacts d'ouverture
Type de contact en émetteur universel : Taux de propagation des ondes radio NO/NF A l'aide du commutateur 3, sélectionner la nature du contact externe (NO/NF) pour le déclenchement d'une alarme (réglage par défaut en NO).
90 à 100% 65 à 95% 10 à 70% 0 à 10%
Il est donc recommandé de tester la transmission radio avant d’installer définitivement le détecteur (voir chapitre “TEST”).

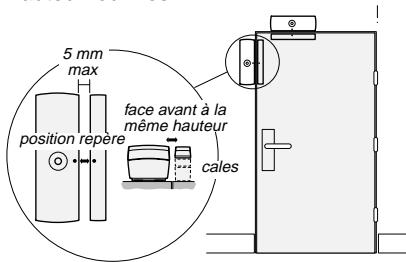

Position du détecteur sur l’issue à protéger PRÉPARATION Précautions d’installation pour bien détecter Choisir l'emplacement du détecteur d'ouverture en fonction de la protection choisie : - sur un des accès principaux du local à protéger, - sur les accès discrets (porte de derrière, de garage, fenêtre de toilette…). Précautions d’installation pour bien transmettre Dans l'habitat, les ondes radioélectriques sont réfléchies et atténuées selon les structures rencontrées. La propagation peut être altérée, donc éviter d’installer les produits à proximité de masses métalliques importantes (poutres...) ou d’un tableau électrique.
- Le détecteur doit être installé sur la partie fixe de l’issue. - La partie aimant, sur la partie mobile. - Le côté correspondant au repère présent sur le capot du détecteur, de la partie mobile de l’issue, doit être le plus près possible du bord. - Positionner en vis à vis les repères présents sur chacune des deux parties (détecteur et aimant), en respectant une distance maximum d'environ 5 mm. et en utilisant, si nécessaire, les cales de hauteur fournies. 5 mm max face avant à la même hauteur position repère cales

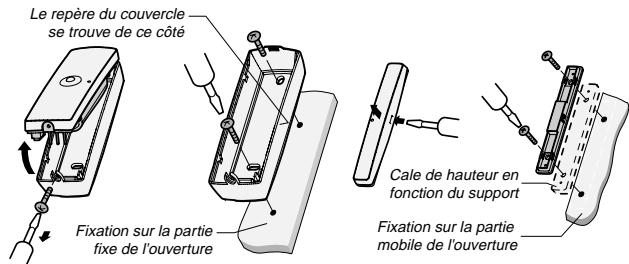

INSTALLATION Le repère du couvercle se trouve de ce côté APPRENTISSAGE La centrale doit être en mode MAINTENANCE. Associer votre détecteur COX au système Cale de hauteur en fonction du support Fixation sur la partie mobile de l'ouverture Fixation sur la partie fixe de l'ouverture
ALIMENTATION Mise en place ou changement des piles Placer 2 piles alcalines neuves de même type LR03 (ou AAA), de même provenance et de même date en respectant la polarité indiquée. Le buzzer du détecteur doit émettre 2 bips, sinon vérifier la polarité des piles. Refermer le capot. Signalisation de piles basses : à chaque émission par une série de 3 bips courts. Pour remplacer les piles, mettre la centrale en mode MAINTENANCE (cf notice centrale).
Passer la centrale en menu “Produit” - Appuyer plus de 5 sec. sur la touche “ON” d'un clavier ou d'une télécommande déjà reconnu. La centrale émet un bip et son témoin lumineux en face avant devient fixe. Enregistrer votre détecteur - Appui sur le bouton TEST du détecteur. La centrale émet un bip et son témoin lumineux “1” (détecteur) en face avant s’allume. Ce témoin est déjà allumé si un élément du même type était enregistré.
issue ouverte effacer tester La centrale émet plusieurs bips si le produit est mal enregistré, en limite de portée radio ou si le nombre max. de détecteurs est atteint.
Affecter votre détecteur COX pour une personnalisation à une marche “Partielle” Le détecteur COX doit impérativement être associé au système. Passer la centrale en menu “Partielle” - Appuyer plus de 5 sec. sur la touche “Partielle X” d’un clavier ou d'une télécommande déjà reconnu. La centrale émet un bip et son témoin lumineux face avant devient clignotant. Enregistrer votre détecteur en marche partielle désirée par un appui sur le bouton TEST du détecteur. Revenir en mode MAINTENANCE Se fait automatiquement au bout de 5 min. ou par la fonction “arrêt” d’un organe de commande.
TEST La centrale doit être en mode MAINTENANCE. Le mode test permet de valider la portée radio et les fonctions de surveillance du détecteur. Pour s'assurer de la bonne communication radio entre la centrale et le détecteur : Appuyer sur le bouton TEST du détecteur, - le détecteur émet un bip, - la centrale acquitte l’appui par un bip. (remarque : la centrale émet une série de bips lorsqu’il y a un défaut pile, un défaut autoprotection...). BiiiP
BiiiP Pendant 1 min 30, le détecteur émet un bip : - à chaque ouverture ou fermeture de l’issue protégée (contact d’ouverture), - à chaque ouverture ou fermeture du boîtier (contact autoprotection) quand l’issue est fermée, - plus généralement, à chaque changement d’état d’un des contacts (interne, externe, autoprotection), quand le produit n’est pas déjà en détection. BiiiP Pour revenir à un fonctionnement normal, fermer tous les produits du système (centrale en dernier).
CARACTÉRISTIQUES TECHNIQUES
- Portée radio : ■ champ libre : 200 à 300 m selon environnement ■ intérieur : selon environnement - Fréquences radio : ■ bandes 434 et 868 MHz, classe I ■ équipement d’alarme radio - Alimentation : 2 piles alcalines 1,5 Volts type LR03 ou AAA (fournies) - Isolement classe III - Consommation en veille : < 12 µA - Consommation moyenne en émission : 15 mA - Autonomie : 3 ans en utilisation normale - Autoprotection : à l'ouverture - Indice protection : IP30 - IK02 - Utilisation : intérieur sec exclusivement - Boîtier : ABS-PC - Dimensions boîtier détecteur : 33 x 102 x 31 mm - Dimensions boîtier aimant : 14 x 99 x 17 mm - Température de fonctionnement : -10°C / +55°C - Poids (avec piles) : 100 gr Distances de fonctionnement
Support Bois Support Fer doux D1-D2-D3 sont les 3 Ouvert. Ferme. Ouvert. Ferme. directions de déplacements 16 mm 9 mm 16 mm 9 mm D1 de l'aimant / détecteur 12 mm 6 mm 11 mm 6,5 mm A = déplacement haut ou droit 14 mm 8 mm 15 mm 8 mm B = déplacement bas ou gauche 16 mm 9 mm 15 mm 8 mm
Référentiel de certification NF324-H58 pour la classification 2 boucliers : Certificat n°2120000080 (COX) Certificat n°212023-00 (COBX) Organismes certificateurs : - AFNOR Certification Site Internet : http://www.marque-nf.com -CNPP Certification Site Internet : http://www.cnpp.com En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services. En razón de la evolución de las normas y de los materiales, las caracteristicas indicadas por el texto y las imágenes de este documento no nos comprometen hasta confirmación por parte de nuestros servicios. Aufgrund der Änderung von Vorschriften und der Geräte sind Änderungen in Text und Bild vorbehalten.
