Type de produit	Détecteur d'ouverture radio
Marque	DELTA DORE
Modèle	COBX
Dimensions du boîtier détecteur	33 x 102 x 31 mm
Dimensions du boîtier aimant	14 x 99 x 17 mm
Poids (avec piles)	100 g
Alimentation	2 piles alcalines LR03 (AAA) 1,5 V fournies
Autonomie	3 ans en utilisation normale
Consommation en veille	< 12 μA
Consommation moyenne en émission	15 mA
Portée radio	200 à 300 m en champ libre, selon environnement
Fréquences radio	Band 434 et 868 MHz
Fonctions principales	Détecteur d'ouverture, émetteur universel, mixte
Type de déclenchement	Immédiat ou retardé (45 sec)
Autoprotection	Ouverture du boîtier
Indice de protection	IP30 - IK02
Température de fonctionnement	-10°C à +55°C
Utilisation	Intérieur sec exclusivement
Certifications	NF324-H58, R&TTE
Contenu de l'emballage	Détecteur, aimant, notice, visserie, cales de hauteur

FOIRE AUX QUESTIONS - COBX DELTA DORE

Comment installer le détecteur d'ouverture COBX ?

Fixez le détecteur sur la partie fixe de la porte ou fenêtre et l'aimant sur la partie mobile. Alignez les repères avec un écart maximum de 5 mm. Utilisez les cales de hauteur si nécessaire.

Comment associer le détecteur à la centrale TYXAL ?

Mettez la centrale en mode MAINTENANCE, appuyez plus de 5 secondes sur la touche ON d'un clavier reconnu, puis appuyez sur le bouton TEST du détecteur jusqu'à ce que la centrale émette un bip.

Quelle est la portée radio du COBX ?

La portée est de 200 à 300 m en champ libre, mais elle peut varier selon l'environnement (murs, masses métalliques). Il est recommandé de tester la transmission avant l'installation définitive.

Comment remplacer les piles du détecteur ?

Mettez la centrale en mode MAINTENANCE. Ouvrez le capot, insérez deux piles alcalines neuves LR03 (AAA) en respectant la polarité. Le buzzer doit émettre 2 bips. Refermez le capot.

Que faire si le détecteur émet 3 bips courts ?

Cela signale des piles basses. Remplacez les piles par des neuves de même type et provenance.

Comment configurer le déclenchement retardé ?

Utilisez le commutateur 2 pour sélectionner le déclenchement retardé (45 secondes) ou immédiat. Le réglage par défaut est immédiat.

Le COBX peut-il être utilisé comme émetteur universel ?

Oui, en mettant le commutateur 1 sur la position appropriée et en branchant des contacts externes sur le bornier (AL, C, TA). Consultez la notice pour le câblage.

Comment tester la communication radio ?

En mode MAINTENANCE, appuyez sur le bouton TEST du détecteur. Le détecteur émet un bip et la centrale acquitte. Ensuite, ouvrez/fermez la porte : le détecteur doit biper à chaque changement.

Quelle est la durée de vie des piles ?

L'autonomie est d'environ 3 ans en utilisation normale. La consommation en veille est inférieure à 12 μA.

Le détecteur est-il résistant aux intempéries ?

Non, il est conçu pour une utilisation intérieure sèche uniquement. L'indice de protection est IP30 (protection contre les corps solides) et IK02 (résistance aux chocs).

MODE D'EMPLOI COBX DELTA DORE

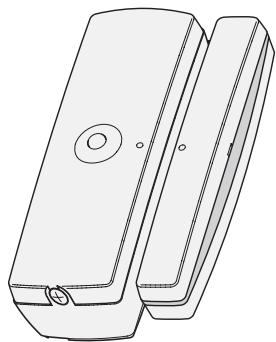

Détecteur d'ouverture

Détecteur d'ouverture

Öffnungsmelder

a2D

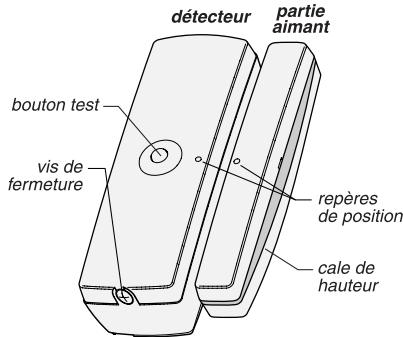

Sommaire

Presentation 5

1. Fonctionnement

Fonction détecteur d'ouverture 6

Fonction émetteur universel 6

Fonction mixte 7

Type de déclenchement : immédiat ou retardé 7

Type de contact en émetteur universel : NO/NF...........................8

2. Préparation 8 3. Installation 10 4. Alimentation 10 5. Apprentissage 11 6. Test 13 7. Caractéristiques techniques 14

Présentation 15

1. Funcionamiento

Fonction détecteur de ouverture 16

Fonction émetteur universel 16

Fonction mixte 17

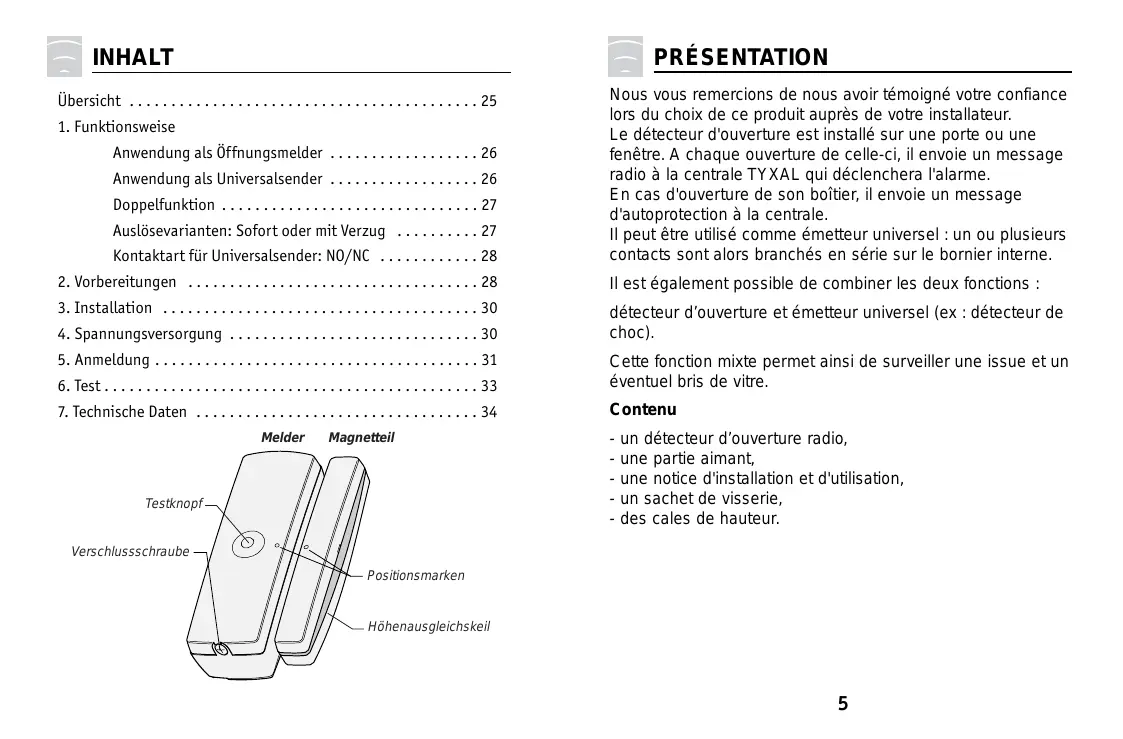

Nous vous remercions de nous avoir témoigné votre confiance lors du choix de ce produit auprès de votre installateur.

Le détecteur d'ouverture est installé sur une porte ou une fenêtre. À chaque ouverture de celle-ci, il envoie un message radio à la centrale TYXAL qui déclenchera l'alarme.

En cas d'ouverture de son boîtier, il envoie un message d'autoprotection à la centrale.

Il peut être utilisé comme émetteur universel : un ou plusieurs contacts sont alors branchés en série sur le bornier interne.

Il est également possible de combiner les deux fonctions :

détecteur d'ouverture et émetteur universel (ex : détecteur de chic).

Cette fonction mixte permet ainsi de surveiller une issue et un événementiel bris de vitre.

Contenu

• un détecteur d'ouverture radio,
• une partie aimant,
• une notice d'installation et d'utilisation, -un sachet de visserie,
• des cales de hauteur.

Fonctionnement

À l'aide du commutateur, sélectionner le type d'utilisation du détecteur (déTECTEUR d'ouverture par défaut).

Fonction détecteur d'ouverture

L'utilisation en tant que détecteur d'ouverture délivre une information de détection à chaque ouverture ou fermeture de l'issue protégée.

Fonction émetteur universel

L'utilisation du détecteur en émetteur universel permet le raccordement de contacts filaires non alimentés (contacts de type alarme intrusion).

Plusieurs contacts peuvent être montés en série avec une longueur totale de câble n'excédant pas 3 m. L'intrusion se câble entre AL et C, et l'autoprotection entre TA et C.

Raccordement des fils sur le bornier : cas de contacts d'ouverture externes.

Note : en fonction émetteur universel, les seuils des contacts externes sont actifs.

Fonction mixte : détecteur d'ouverture et émetteur universel

Lors de cette utilisation :

• le commutateur 1 est sur OFF : fonction détecteur d'ouverture (contact interne),

• le ou les contacts externes sont raccordés sur les borniers : fonction émetteur universel (voir paragraphe précédent) Un changement d'état sur l'un des contacts (interne ou externe) suffit à déclencher l'alarme.

Type de déclenchement : immédiat ou retardé

Rappel: Lors de la mise en surveillance de votre système, une temporisation fixe de 1 min. permet de sortir du local protégé sans que l'alarme ne se déclenche.

Lorsque la centrale est en surveillance effective, en cas de détention d'ouverture, le déclenchement de l'alarme sera immédiat (réglage par défaut) ou retardé de 45 sec. Cette temporisation permet de rentrer dans le local protégé sans que l'alarme ne soit immédiatement déclenchée (par exemple, accès à un clavier de commande situé dans la zone protégée). À l'aide du commutateur 2, sélectionner le déclenchement choisi.

Type de contact en émetteur universal : no/nf

À l'aide du commutateur 3, sélectionner la nature du contact externe (NO/NF) pour le déclenchement d'une alarme (réglage par défaut en NO).

Déclenchement à l'ouverture du contact (NF)

Déclenchement à la fermeture du contact (NO)

Précautions d'installation pour bien détecter

Choisir l'emplacement du détecteur d'ouverture en fonction de la protection :

• sur un des accès principaux du local à protégber,
• sur les accès discrets (porte de derrière, de garage, fenêtre de téléphone...).

Précautions d'installation pour bien transmettre

Dans l'habitat, les ondes radioélectriques sont réfléchies et atténuées selon les structures rencontrées.

La propagation peut être altérée, donc éviter d'installer les produits à proximité de masses métalliques importantes (poutres...) ou d'un tableau électrique.

Taux de propagation des ondes radio

Il est donc recommandé de tester la transmission radio avant d'installer définitivement le détecteur (voir chapitre "TEST").

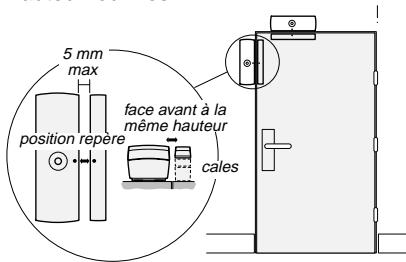

Position du détecteur sur l'issue à protégérer

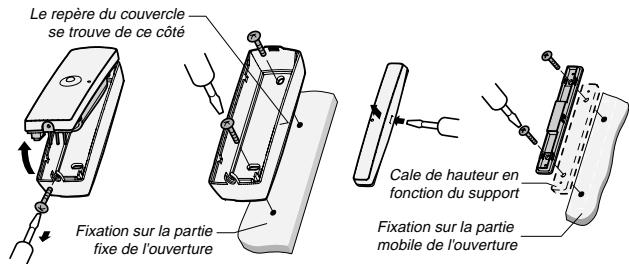

• Le détecteur doit être installé sur la partie fixe de l'issue.
• La partie aimantée, sur la partie mobile.
• Le côté correspondant au repère visible sur le capot du détecteur, de la partie mobile de l'issue, doit être le plus proche du bord.
• Positionner en vis-à-vis les repères présents sur chacune des deux parties (détecteur et aimant), en respectant une distance maximum d'environ 5 mm. et en utilisant, si nécessaire, les cales de hauteur fournies.

Mise en place ou changement des piles

Placer 2 piles alcalines neuves de même

type LR03 (ou AAA),

de même provenance et de même date en respectant la polarité indiquée.

Le buzzer du détecteur doit émettre 2 bips, sinon vérifier la polarité des piles.

Refermer le capot.

Signalisation de piles basses : à chaque émission par une série de 3 bips courts.

Pour remplacer les piles, mettre la centrale en mode MAINTENANCE (cf notice centrale).

Apprentissage

La centrale doit être en mode MAINTENANCE.

Associer votre détecteur COX au système

Passer la centrale en menu "Produit"

• Appuyer plus de 5 sec. sur la touche "ON" d'un clavier ou d'une télécommande déjà reconnu.

La centrale émet un bip et son témoin lumineux en face avant devient fixe.

Enregistrer votre détecteur

• Appuyez sur le bouton TEST du détecteur.

La centrale émet un bip et son témoin lumineux "1" (détecteur) en face avant s'allume.

Ce témoin est déjà allumé si un élément du même type était enregistré.

La centrale émet plusieurs bips si le produit est mal enregistré, en limite de portée radio ou si le nombre max. de détecteurs est atteint.

Affecter votre détecteur COX pour une personnalisation à une marche "partielle

Le détecteur COX doit impérativement être associé au système.

Passer la centrale en menu "partelle

• Appuyer plus de 5 sec. sur la touche "Partielle X" d'un clavier ou d'une télécommande déjà reconnu. La centrale émet un bip et son témoin lumineux face avant devient clignotant.

Enregistrer votre détector en marche partielle désirée par un appui sur le bouton TEST du détector.

Revenir en mode maintenance

Se fait automatiquement au bout de 5 min. ou par la fonction "arrêt" d'un organe de commande.

La centrale doit être en mode maintenance.

Le mode test permet de valider la portée radio et les fonctions de surveillance du détecteur.

Pour s'assurer de la bonne communication radio entre la centrale et le détecteur :

Appuyer sur le bouton TEST du détecteur,

• le détecteur émet un bip,
• la centrale acquitte l'appui par un bip. (remarque : la centrale émet une série de bips lorsqu'il y a un défaut pile, un défaut autoprotection...).

Pendant 1 min 30, le détecteur émet un bip :

• à chaque ouverture ou fermeture de l'issue protégée (contact d'ouverture),
• à chaque ouverture ou fermeture du boîtier (contact autoprotection) quand l'issue est fermée,
• plus généralement, à chaque changement d'état d'un des contacts (interne, externe, autoprotection), quand le produit n'est pas déjà en détention.

Pour revenir à un fonctionnement normal, fermer tous les produits du système (centrale en dernier).

7 Caractéristiques techniques

• Portee radio :

champ libre : 200 à 300 m selon environnement intérieur : selon environnement

• Fréquences radio : bandes 434 et 868 MHz, classe I équipement d'alarme radio
• Alimentation : 2 piles alcalines 1,5 Volts type LR03 ou AAA (fournies)
• Isolement classe III
• Consommation en veille : < 12 μA
• Consommation moyenne en émission : 15 mA
• Autonomie : 3 ans en utilisation normale
• Autoprotection : à l'ouverture
• Indice de protection : IP30 - IK02
• Utilisation : intérieur sec exclusivement - Boîtier : ABS-PC
• Dimensions boîtier détector : 33 x 102 x 31 mm
• Dimensions boîtier aimant : 14 x 99 x 17 mm
• Température de fonctionnement: -10°C / +55°C
• Poids (avec piles) : 100 gr

Distances de fonctionnement

		Support Bois		Support Fer doux
		Ouvert.	Ferme.	Ouvert.	Ferme.
D1		16 mm	9 mm	16 mm	9 mm
D2	A	12 mm	6 mm	11 mm	6.5 mm
	B	14 mm	8 mm	15 mm	8 mm
D3		16 mm	9 mm	15 mm	8 mm

D3 +D2

D1-D2-D3 sont les 3 directes de déplacements de l'aimant / détecteur

A = déplacement haut ou droit B = déplacement bas ou gauche

Référentiel de certification NF324-H58 pour la classification 2 boucliers :

Certificat n°2120000080 (COX)

Certificat n°212023-00 (COBX)

Organismes certificateurs :

• AFNOR Certification

Site Internet: http://www.marde-nf.com

-CNPP Certification

Site Internet: http://www.cnpp.com

Appareil conforme aux exigences des directives R&TTE 1999/5/CE

En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.
