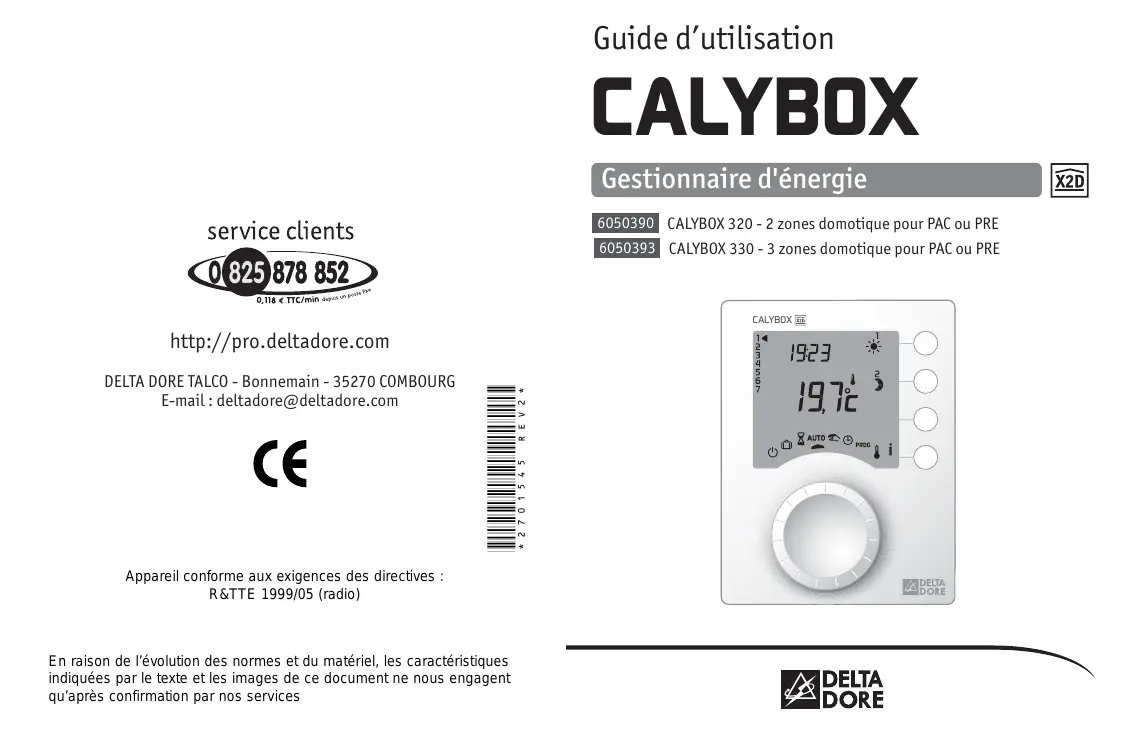

MODE D'EMPLOI CALYBOX 320 DELTA DORE
Appareil conforme aux exigences des directives :
R&TTE 1999/05 (radio)
En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.
Gestionnaire d'énergie
6050390 CALYBOX 320 - 2 zones domotique pour PAC ou PRE
6050393 CALYBOX 330 - 3 zones domotique pour PAC ou PRE
Présentation
Votre appareil optimise la gestion de l'énergie électrique dans votre habitation :
- programmation Confort ou Economie sur 2 zones (CALYBOX 320) ou 3 zones (CALYBOX 330),
- régulation d'un plancher ou plafond rayonnant électrique (PRE) ou d'une pompe à chaleur (PAC). Si votre PAC est réversible, CALYBOX assure le change over du système.
- réduction du coût de l'abonnement en évitant les disjonctions quand la consommation électrique est trop importante (délestage),
- indication de la consommation électrique de l'installation.
- compatibilité avec les produits domotiques de la gamme Delta Dore (détecteurs d'ouverture, télécommandes, centrale, transmetteur...).
Pour commander les émetteurs de chaleur, le programmeur utilise le Fil Pilote.
Indépendant de l'alimentation électrique de l'émetteur de chaleur, le Fil Pilote permet de transmettre les ordres Confort, Économie, Hors-Gel ou Arrêt demandés par le programmeur.
Le réglage de la température désirée s'effectue sur le thermostat de chaque émetteur de chaleur (convecteurs, panneaux rayonnants, plancher ou plafond rayonnant électrique, séche-servletettes, radiateur à accumulation...).
| Ordre Fil Pilote (Allure) | Réglage sur l'émetteur de chaleur | Température de la pierce |
| Confort | Réglage Confort (molette thermostat) exemple : 19°C | 19°C |
| Economie | Réglage Economie (molette thermostat) exemple : 16°C ou Confort -X°C (selon modèle d'émetteur de chaleur) | 16°C |
| Absence | Hors-Gel fixe à 7°C ou 8°C (selon modèle) | 7°C ou 8°C |
| Arrêt | Arrêt du chauffage | Pas de chauffage |
IMPORTANT : l'émetteur de chaleur doit être en mode automatique (PROG, AUTO, Ⓞ... selon modèle).
Avertissements
- Lire attentivement cette notice avant toute utilisation.
- Ne pas essayer de réparer cet appareil vous-même, un service après-vente est à votre disposition.
TYWATT 500 (réf.: 6110014)
En fonction de votre installation, le TYWATT 500, associé au CALYBOX, permet de connaître la consommation électrique en Euros du chauffage, du chauffe-eau (ECS) et des autres appareils (luminaires, électroménager...).
Typhone 500 (réf.: 6201029)
Associe au CALYBOX, le TYPHONE 500 permet de commander son chauffage et son chauffe-eau (ECS) à distance par téléphone.
Sonde extérieur radio (réf : 6300036)
Associé au CALYBOX, la sonde extérieure radio permet de connaître la température extérieure.
Sommaire
Description 6
Mode automatique 7
Derogation 8
Mode sablier 9
Mode permanent 10
Mode absence 11
Mode arrêt 12
Touche information 12
Réglage des consignes 15
Réglage de l'heure 17
Programmation 18
1. Créer ouvrir programme 18 2. Copier le programme 18 3. Validator le programme 18
Fonctions domotiques 21
Surventilation nocturne 27
Tarif tempo 28
Aide 29

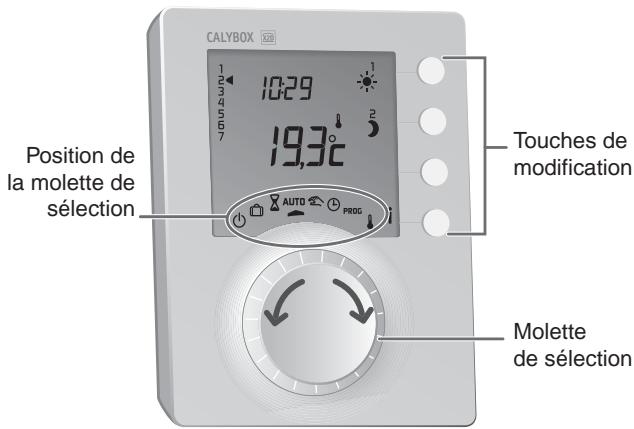

Description
Cette notice est commune au CALYBOX 320 et 330.
Mode arrêt Mode absence Mode sablier Auto Mode automatique Mode permanent
Réglage de l'heure PROG Programmation Réglage des consignes
Mode automatique
Tournez la molette sur AUTO.
CALYBOX 320 suit la programmation sur les 2 zones.
CALYBOX 330 suit la programmation sur les 3 zones.

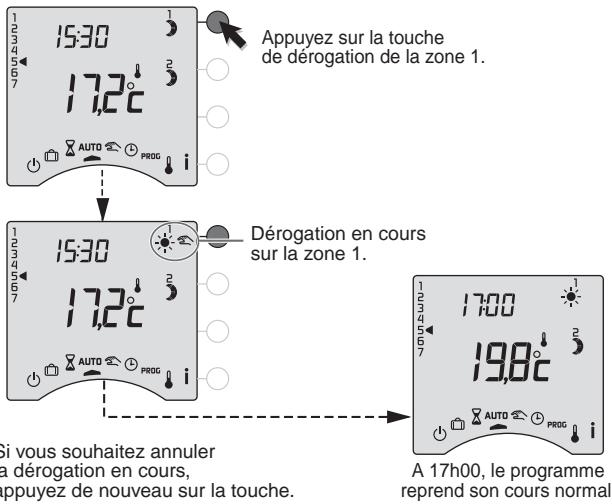

Dérogation
En mode automatique, la dérogation permet de passer de Confort à Economie (ou inversement) jusqu'au prochain changement du programme.
Exemple : il est 15h30 et vous souhaitez du Confort sur la zone 1 avant l'heure programmée (17h).
Programmation du jour en cours sur la zone 1
Mode sablier
Ce mode permet de choisir une allure pendant un temps donné et sur une zone uniquement.
Tournez la molette sur
Mode permanent
Ce mode permet de choisir une allure de façon permanente sur chacune des zones.
Tournez la molette sur, puis appuyez sur la touche de modification de la zone concernée pour sélectionner l'allure Confort ou Economie
CALYBOX 320
CALYBOX 330
Pour sortir du mode, tournez la molette.
Mode d'absence
Ce mode permet de mettre votre logement en Hors-Gel si vous devez vous absenter pendant plusieurs jours. Tournez le molette sur
Réglage du nombre de jours (1 à 365) Exemple : Départ le 1er mars, retour le 10 mars, indiquez 9 jours d'absence. Le fonctionnement automatique sera repris le 10 mars à 0h00.
Validation et démarrage du décompte des jours
Pour annuler le mode
absence en cours, tournez la molette.
Retour au mode AUTO
Remarque : pendant le mode absence, le chauffe-eau (ECS) est en arrêt. Si vous souhaitez que le chauffe-eau soit en automatique, reportez-vous à la “notice d'installation" ou contactez votre installateur ou notre service client.
Mode arrêt
Ce mode permet de mettre en arrêt l'installation chauffage (dans ce cas, le chauffe-eau reste en automatique). Tournez la molette sur
Pendant les modes AUTO, ou appuyez successivement sur la touche i pour connaître :
- si vous possédez une PAC réversible, l'état du change over (HEAT) ou (COOL),
Mode chauffage
Mode rafraîchissement
- si vous possédez l'option sonde extérieure radio, la température extérieure en cours,
REMARQUE : selon la configuration lors de l'installation, votre appareil affiche de façon permanente la température ambiante ou la température extérieure. Si vous souhaitez modifier ces paramètres, reportez-vous à la "notice d'installation" ou contactez notre service clients ou votre installateur.
- la consommation totale de votre installation,
L'affichage des consommations sur CALYBOX n'est pas accessible si vous souscrivez aux téléservices Bleu Ciel d'EDF via la passerelle Edelia.
- si vous possédez l'option TYWATT 500,
la consommation électrique en Euros du chauffage, du chauffe-eau (ECS) et des autres usages (luminaires, électroménager...),
- le programme de la journée en cours par zone,
Périodes de Confort

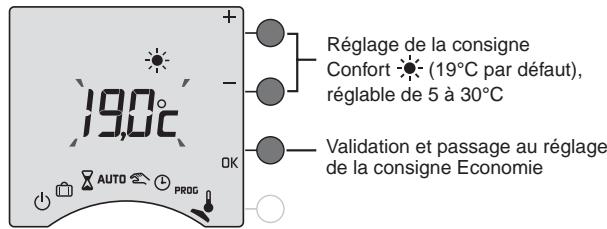

Réglage des consignes
Ce mode permet de modifier les consignes Confort, Economie ou Hors-gel d'une PAC ou d'un PRE selon votre installation.
Tournez la molette sur •

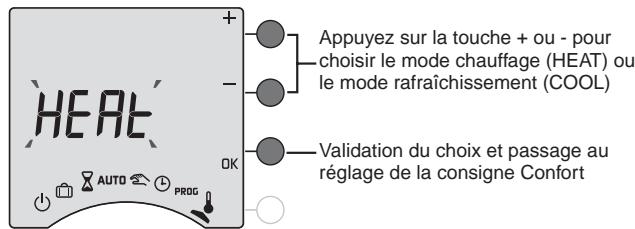

Dans le cas d'une installation avec une PAC réversible, ce mode permet également de désirir le mode chauffage (HEAT) ou rafraîchissement (COOL).
Réglage des consignes
Pour sortir du mode, tournez la molette sur un autre mode.

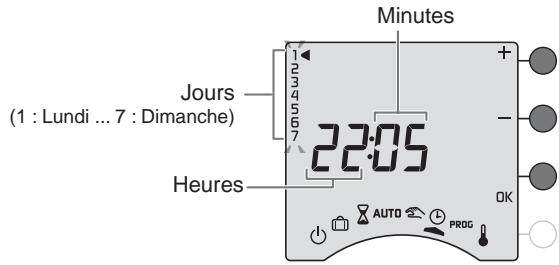

Réglage de l'heure
Tournez la molette sur ①.
Les jours clignotent.
Appuyez sur + ou - pour régler le jour, puis sur OK pour valider et passer au réglage suivant.
Répétez les opérations pour régler les heures et les minutes.
Pour sortir du mode "réglage de l'heure", tournez la molette.
REMARQUE: Si l'appareil est configuré en programmation journalière, le réglage des jours n'est pas proposé.
Programmation
Tournez la molette sur PROG.
La programmation par défaut est une période de Confort de 6h00 à 23h00.
1. Créer votre programme
La programmation commence au jour 1 et à 0h00.
Appuyez sur les touches ou pour créer vos différentes périodes d'Économie ou de Confort.
2. Valider et copier le programme
Maintenez appuyée la touche OK pendant 3 secondes pour valider et copier le programme que vous avez créé sur le jour suivant.
3. Valider le programme
Appuyez sur la touche OK pour valider et passer à la programmation du jour suivant.
Exemple : Confort de 6h à 8h et de 17h à 23h
Vérifier votre programme
Appuyez successivement sur la touche ▶ pour vérifier les périodes Confort et Économie que vous avez créées.
Appuyez sur la touche OK pour vérifier le jour suivant.
Programmer les autres zones
La programmation des autres zones est disponible après la validation (OK) du jour 7 de la zone en cours.
Sortir du mode programmation
Tournez la molette sur un autre mode.
REMARQUES : selon la configuration lors de l'installation, la programmation peut être hebdomadaire ou journalière. De même, cette programmation peut s'effectuer par pas d'une heure, d'une demi-heure ou d'un quart d'heure. Si vous souhaitez modifier ces paramètres, reportez-vous à la "notice d'installation" ou contactez notre service clients ou votre installateur.
Fonctions domotiques
Il est possible d'associer, sur l'ensemble de l'installation, jusqu'à 24 produits domotiques (détecteurs d'ouverture, centrale d'alarme, télécommandes, transmetteur téléphonique, sirène extérieure...) de la gamme Delta Dore. Pour associer les différents produits, reportez-vous à la notice d'installation.
Avec un détector d'ouverture
Dans le cas où un détecteur d'ouverture est associé à une ou plusieurs zones de chauffage, son ouverture fait passer ces zones en hors-gel.
Exemple : détecteur d'ouverture associé à la zone 2
Avec un émetteur TYXIA
Dans le cas où un émetteur TYXIA est associé à une ou plusieurs zones de chauffage.
Un appui sur la touche fait passer la ou les zone(s) associée(s) en Confort jusqu'au prochain changement du programme.
Un appui sur la touche fait passer la ou les zone(s) associée(s) en Économie jusqu'au prochain changement du programme.
Exemple : télécommande associée à la zone 1
Cette commande peut être annulée soit :
- sur l'émetteur TYXIA, en appuyant sur la touche ∇,
- sur le CALYBOX, en appuyant sur la touche de la zone 1 ou en tournant la molette.
Avec une télécommande TYDOM 200
À partir du domaine maison, un appui sur la touche tactile fait passer en arrêt toutes les zones.
Cette commande arrêt est annulée par un appui sur la touche
Un appui sur la touche tactile ou fait passer en Economie ou en Confort, la ou les zone(s) associée(s) à ces touches jusqu'au prochain changement du programme.
Exemple : touches et de la TYDOM 200 associées à la zone 3
Cette commande peut être annulée soit :
- sur le CALYBOX, en appuyant sur la touche de la zone 3 ou en tournant la molette.
Avec une touche scénario
Dans le cas où une touche scenario est associée à une ou plusieurs zones de chauffage.
Un appui sur la touche scenario ⑦ ou fait passer la ou les zone(s) associée(s) dans l'état choisi lors de l'installation.
Exemple : touche scenario d'une télécommande TYXIA, associée au 3 zones en allure Économie et à la
descente de volets roulants.
Cette commande peut être annulée sur le CALYBOX, en appuyant sur l'une des touches des zones ou en tournant la molette.
Avec une centrale d'alarme TYXAL
Dans le cas où une centrale d'alarme TYXAL est associée à une ou plusieurs zones de chauffage.
Lorsque vous activerez l'alarme, la ou les zone(s) associée(s) passeront automatiquement en Économie jusqu'au prochain changement du programme.
Inversement, lorsque vous désactiverez l'alarme, la ou les zone(s) associée(s) passeront en mode automatique (AUTO).
centrale associée à toutes les zones
Cette dérogation peut être annulée sur le CALYBOX, en appuyant sur les touches de chacune des zones ou en tournant la molette.
Le CALYBOX reçoit et affiche les informations "défaut technique" de la centrale TYXAL (voir page suivante).
Fonctions domotiques
En cas d'événement, le symbole i clignote.
Appuyez sur la touche I pour connaître la nature de l'évènement :
| dEF 10 | Alarme |
| dEF 11 | Autoprotection |
| dEF 12 | Piles |
| dEF 13 | Supervision |
| dEF 14 | Issue ouverte |
Avec un transmetteur téléphonique TYDOM
En appelant le transmetteur téléphonique TYDOM, vous pouvez vous laisser guider par la voix de synthèse pour prendre connaissance ou modifier l'état de l'installation chauffage ou du gallon d'eau chaude (voir notice du transmetteur téléphonique).
Exemple : transmetteur associé à toutes les zones

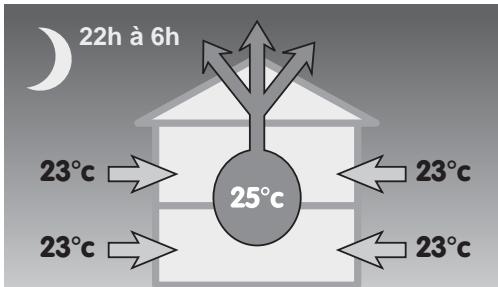

Surventilation nocturne
En période estivale, la surventilation nocturne permet de rafraîchir votre logement en brassant le maximum d'air pendant la nuit.
Raccordée au CALYBOX, elle se met en marche entre 22h et 6h (non modifiable) :
- si la température extérieure est égale ou supérieure à 22°C
- si la température intérieure est supérieure d'au moins 2°C par rapport à la température extérieure.
Tarif tempo
Si vous êtes en tarif tempo, selon la configuration lors de l'installation, des modes spécifiques peuvent être programmés pour les jours Rouges ou Blancs.
Si vous souhaitez connaître ou modifier ces paramètres, reportez-vous à la "notice d'installation" ou contactez notre service clients ou votre installateur.
Lors d'un abaissement tarifaire, le symbole € clignote. Le symbole © clignote si vous êtes en comportement Médio (1°C) ou Modéréto (-2°C).
Aide
L'objet de ce chapitre est de vous aider à résoudre rapidement les problèmes les plus courants que vous pourriez rencontrer sur votre produit lors de l'utilisation. En cas de doute, si le problème persiste ou s'il ne se trouve pas dans cette liste, contactez notre service clients.
Rien n'apparaît sur l'écran du boîtier d'ambiance.
Il n'y a pas d'alimentation.
Vérifiez votre disjoncteur.
Le symbole i clignote.
Un défaut est détecté sur l'installation.
Appuyez sur la touche pour consulter le ou les défauts.
L'appareil affiche : def et le numéro 6 ou 7.
Il y a un besoin sur l'appareil ou l'installation.
Contactez notre installateur ou notre service clients.
L'appareil affiche : def et un numéro entre 10 et 14.
Il y a un besoin sur le système d'alarme.
Reportez-vous à la notice de votre centrale ou contactez notre service clients.
L'appareil affiche : dEF et un autre numéro
Il y a un besoin sur l'appareil qui nécessite un retour auprès de notre service après-vente.
Le symbole clignotent.
Vous êtes en abaissement tarifaire.
Reportez-vous au chapitre Tarif tempo.
Lors du réglage de l'heure, le réglage des jours n'est pas proposé.
Vous êtes en programmation journalière.
Si vous souhaitez passer à une programmation hebdomadaire, reportez-vous à la notice d'installation ou contactez votre installateur ou notre service clients.
La température affichée ne correspond pas à la température mesurée dans la pièce (thermomètre).
Reportez-vous à la notice d'installation ou contactez votre installateur ou notre service clients.
Pb : apparait à l'écran.
Problème sur le raccordement d'un élément de chauffe.
Contactez notre installateur ou notre service clients.
L'appareil est sur le réglage de l'heure.
Il y a eu une coupure secteur pendant plus de 2 heures.
Réglez l'heure. Tous les autres réglages ont été conservés.
L'appareil ne propose pas HEAT ou COOL.
Votre PAC n'est pas réversible ou le Change over de votre PAC réversible n'a pas été configuré.
Reportez-vous à la notice d'installation ou contactez votre installateur ou notre service clients.
Les éléments de chauffe sont en Hors-Gel
Vous êtes sur le mode programmation, le mode absence ou le réglage de l'heure.
Tournez la molette pour sélectionner un autre mode.
La consommation affichée par l'appareil ne correspond pas à la consommation figurant sur le relevé du fournisseur d'électricité.
Pour vérifier le coût du kWh par période tarifique, reportez-vous à la notice d'installation ou contactez votre installateur ou notre service clients.
A noter : la consommation affichée sur votre appareil est une valeur indicative non contractuelle et ne saurait en aucun cas se substituer à la consommation figurant sur le relevé de votre fournisseur d'électricité.
Je souhaite créer un programme mais les symboles et n'apparaissant pas à l'écran.
La modification du programme n'est pas autorisée.
Contactez votre installateur ou notre service clients.
Les éléments de chauffe sont en arrêt
Vous êtes en mode rafraîchissement (COOL)
Pendant le mode rafraîchissement, les sorties Fil pilote sont en arrêt.
