Type de produit Programmateur électrique 2 zones fil pilote
Marque DELTA DORE
Modèle MICRO DRIVER 2H
Alimentation 230 V ~, +/-10 %, 50 Hz
Consommation 1 VA
Dimensions (boîtier d'ambiance) 128 × 85 × 31 mm
Poids Environ 200 g
Indice de protection IP 30
Classe d'isolement Classe II
Nombre de zones 2 zones de chauffage fil pilote
Programmation Hebdomadaire, personnalisable par jour et par zone
Modes de fonctionnement Confort, Réduit, Hors Gel, Arrêt, Automatique, Absence temporisée
Sauvegarde horloge 4 heures par condensateur en cas de coupure secteur
Sauvegarde programmation Permanente (mémoire non volatile)
Affichage Digital
Fixation Sur boîte d'encastrement (entraxe 60 mm) ou en saillie
Entretien Nettoyer avec un chiffon doux et sec
Sécurité Conforme aux directives CEE 89/336 (CEM) et CEE 73/23 modifiée 93/68 (basse tension)
Garantie 2 ans (France)

FOIRE AUX QUESTIONS - MICRO DRIVER 2H DELTA DORE

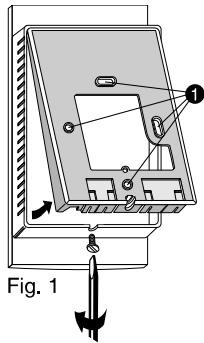

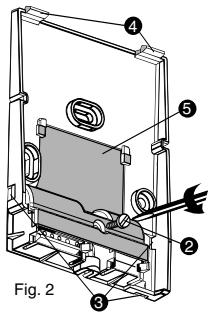

Comment installer le MICRO DRIVER 2H ?
Séparez l'appareil de son socle en desserrant la vis de verrouillage. Fixez le socle au mur avec des vis et chevilles ou sur une boîte d'encastrement (entraxe 60 mm). Raccordez les fils de liaison, remettez le cache-bornier, puis emboîtez l'appareil sur le socle.
Comment mettre à l'heure l'appareil ?
Tournez le bouton sur la position ©. Appuyez brièvement sur les touches de réglage pour avancer lentement ou maintenez appuyé pour avancer rapidement. À chaque passage à 00h00, vous changez de jour.
Quels sont les modes de fonctionnement disponibles ?
Les modes permanents sont : Confort, Réduit, Hors Gel et Arrêt. L'appareil propose également un mode Automatique qui suit la programmation, et un mode Absence (Hors Gel à durée réglable de 1 à 99 jours).
Comment programmer l'appareil ?
Placez le bouton sur PROG Z1 ou PROG Z2. Le premier créneau horaire clignote. Utilisez les touches pour régler l'heure de début et le mode (Confort ou Réduit). Validez avec le bouton OK. Répétez pour chaque créneau et chaque jour.
Comment utiliser la fonction absence temporisée ?
À partir du mode AUTO, appuyez longuement (environ 3 secondes) sur la touche d'absence jusqu'à afficher Ab 01. Réglez le nombre de jours d'absence (ex: 09 pour 9 jours). Le décompte commence et le chauffage passe en Hors Gel.
Que faire en cas de coupure de courant ?
L'horloge est sauvegardée pendant environ 4 heures grâce à un condensateur. La programmation est sauvegardée de manière permanente. Si la coupure dépasse 4h, il faudra remettre à l'heure.
Comment effectuer une dérogation ponctuelle ?
En mode AUTO, appuyez sur la touche de modification de la zone souhaitée (zone 1 ou zone 2). Le mode passe en Confort ou Réduit jusqu'au prochain changement de programme. Pour annuler, rappuyez.
Quel est l'indice de protection et la classe électrique ?
L'appareil est IP30 (protégé contre les corps solides supérieurs à 2,5 mm) et de classe II (double isolation, pas de mise à la terre nécessaire).
Comment entretenir le boîtier ?
Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Débranchez toujours l'appareil avant de le nettoyer.
Que faire si l'écran ne s'allume pas ?
Vérifiez que le disjoncteur est en position marche et que le bouton de mode n'est pas sur la position Arrêt. Si le problème persiste, vérifiez le raccordement électrique. Lors de la première mise sous tension, l'affichage peut prendre jusqu'à 30 secondes.

Questions des utilisateurs sur MICRO DRIVER 2H DELTA DORE

10 questions sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Que faire si le MICRO DRIVER 2H ne s'allume plus ?
FAQ fréquente - 9 j
Réponse Notice-Facile

Si votre boîtier MICRO DRIVER 2H n'affiche rien et ne respond plus, voici comment proceder :

1. Verifier l'alimentation 230V

  • Verifiez que le boîtier est correctement branche a une prise 230V ~ 50Hz (±10%).
  • Testez la prise avec un autre appareil (lampe, chargeur) pour confirmer qu'elle fonctionne normalement.
  • Verifiez que la fiche d'alimentation n'est pas endommagee ou corrodee.

2. Vérifier le disjoncteur et le dispositif différentiel

  • Consultez votre tableau électrique : un disjoncteur ou un DDR a peut-etre déclenche.
  • Si c'est le cas, rearmez le dispositif. S'il redéclenche immediatement, n'insistez pas - cela signale un court-circuit. Arrêtez et consultez un electricien.

3. Verifier les branchements internes

  • Coupez l'alimentation 230V a la source.
  • Inspectez tous les fils de connexion a l'arriere du boîtier : cherchez un cable debranché, tordu ou corrodé.
  • Verifiez que les branchements des zones Z1 et Z2 sont bien serres et bien connectes.
  • Si vous apercevez une couleur noire ou une trace de brûlure autour d'une borne, l'appareil a peut-etre un court-circuit interne.

4. Attendre le demarrage

  • Rebrânchez l'alimentation et attendez 30 a 60 secondes. L'écran LCD peut prendre du temps pour s'afficher apres une coupure prolongee.

5. Panne interne

Si apres ces verifications l'écran reste vide et qu'aucune LED n's'allume, le boîtier souffre probablement d'une panne interne. Le MICRO DRIVER 2H est garantie 2 ans - contactez Delta Dore ou un distributeur agréé pour un remplacement ou une reparation.

Répondre (soyez le premier)
Comment annuler une programmation sur le programmateur électrique DELTA DORE MICRO DRIVER 2H ?
FAQ fréquente - 14/04/2026
Réponse Notice-Facile

Pour annuler une programmation sur votre programmateur électrique DELTA DORE MICRO DRIVER 2H, suivez les étapes ci-dessous :

Étapes pour annuler une programmation

  1. Accéder au mode programmation : Appuyez sur le bouton dédié à la programmation pour entrer dans le menu de gestion des programmes.
  2. Choisir le programme à annuler : Utilisez les touches de navigation (flèches) pour sélectionner le programme que vous souhaitez supprimer ou annuler.
  3. Annuler le programme : Une fois le programme sélectionné, cherchez l'option permettant de supprimer ou d'annuler ce programme. Cette option peut être représentée par un symbole de suppression ou un libellé tel que "Annuler" ou "Supprimer".
  4. Confirmer l'annulation : Validez votre choix en appuyant sur le bouton "OK" ou "Valider" pour confirmer la suppression du programme.
  5. Quitter le mode programmation : Sortez du menu programmation pour revenir à l'écran principal et enregistrer les modifications.

Ces étapes permettent de gérer facilement vos programmations et de les annuler si nécessaire. Si vous rencontrez des difficultés, vérifiez que vous utilisez les bonnes touches selon votre modèle, car l'interface peut légèrement varier.

Répondre (soyez le premier)
Comment réinitialiser un MICRO DRIVER 2H de DELTA DORE ?
FAQ fréquente - 21/12/2025
Réponse Notice-Facile

Pour réinitialiser votre MICRO DRIVER 2H de DELTA DORE, suivez les étapes suivantes :

  1. Coupez l'alimentation électrique : débranchez l'appareil ou coupez le courant au niveau du disjoncteur pour assurer la sécurité.
  2. Patientez environ 10 secondes pour que l'appareil se décharge complètement.
  3. Rétablissez l'alimentation en rebranchant l'appareil ou en réactivant le disjoncteur.
  4. Effectuez la réinitialisation : si votre modèle dispose d'un bouton de réinitialisation, maintenez-le enfoncé pendant quelques secondes après la remise sous tension.
  5. Vérifiez le redémarrage : l'appareil doit redémarrer normalement avec les paramètres remis à zéro.

Si la réinitialisation ne fonctionne pas ou si vous ne trouvez pas de bouton dédié, il est possible que la procédure diffère selon la version exacte de votre MICRO DRIVER 2H. Dans ce cas, vous pouvez essayer de répéter la coupure d'alimentation ou contacter un professionnel pour une assistance plus précise.

Répondre (soyez le premier)
Comment réinitialiser le DELTA DORE MICRO DRIVER 2H ?
FAQ fréquente - 04/12/2025
Réponse Notice-Facile

Le DELTA DORE MICRO DRIVER 2H n'dispose pas d'une fonction de réinitialisation usine intégrée. Cependant, si vous souhaitez remettre l'appareil à ses paramètres par défaut, vous devez reprogrammer manuellement les zones de chauffage.

Procédure pour réinitialiser la programmation :

  • Pour la Zone 1 : Positionnez le bouton sur PROG Z1. L'écran affichera le premier créneau horaire du jour 1 qui clignotera. Appuyez brièvement sur le bouton pour avancer lentement ou maintenez-le enfoncé pour une avance rapide. Validez chaque créneau en positionnant le bouton sur AUTO pour passer au jour suivant. Répétez cette opération pour les 7 jours et 4 créneaux quotidiens souhaités.
  • Pour la Zone 2 : Répétez la même procédure en positionnant le bouton sur PROG Z2.

Alternative plus simple : Si vous préférez une réinitialisation complète sans reprogrammer, vous pouvez couper l'alimentation électrique de l'appareil pendant environ 5 minutes. Bien que la programmation soit sauvegardée de manière permanente dans la mémoire de l'appareil et ne sera pas effacée, cette action remet à zéro l'horloge interne si vous n'avez pas besoin de conserver l'heure.

Important : Le MICRO DRIVER 2H dispose d'une sauvegarde permanente de la programmation, ce qui signifie que vos paramètres seront conservés même en cas de coupure de courant. Si vous souhaitez une réinitialisation matérielle complète au-delà d'une simple reprogrammation, contactez le support technique DELTA DORE au 02 99 73 45 17.

Répondre (soyez le premier)
Pourquoi la température varie-t-elle beaucoup malgré le réglage sur le thermostat DELTA DORE MICRO DRIVER 2H ?
FAQ fréquente - 04/12/2025
Réponse Notice-Facile

Si vous constatez que la température varie beaucoup malgré le réglage sur votre thermostat DELTA DORE MICRO DRIVER 2H, plusieurs facteurs peuvent en être la cause. Voici des pistes pour comprendre et résoudre ce problème :

1. Vérification du placement du thermostat

  • Assurez-vous que le thermostat n'est pas placé près d'une source de chaleur (radiateur, soleil direct, appareils électroménagers) ou dans un courant d'air, car cela peut fausser la mesure de la température ambiante.

2. Contrôle des réglages et de la programmation

  • Vérifiez que les horaires et modes de chauffage sont correctement configurés (mode confort, éco, hors gel, etc.). Une programmation inadéquate peut entraîner des fluctuations de température.

3. Calibration du thermostat

  • Certains thermostats permettent une calibration pour ajuster la mesure de température. Vérifiez si cette option est disponible et ajustez-la si nécessaire.

4. Inspection du système de chauffage

  • Assurez-vous que le système de chauffage fonctionne correctement et que la chaleur est distribuée uniformément dans la pièce. Des dysfonctionnements peuvent provoquer des variations de température.

5. Mise à jour et réinitialisation

  • Si votre thermostat est connecté, vérifiez la disponibilité de mises à jour du firmware qui peuvent améliorer la stabilité.
  • En dernier recours, réinitialisez le thermostat aux paramètres d'usine pour éliminer d'éventuels bugs.

En suivant ces étapes, vous devriez pouvoir limiter les variations importantes de température et optimiser le confort thermique avec votre DELTA DORE MICRO DRIVER 2H.

Répondre (soyez le premier)
Comment installer correctement le DELTA DORE MICRO DRIVER 2H ?
FAQ fréquente - 29/11/2025
Réponse Notice-Facile

Voici les étapes détaillées pour installer correctement le DELTA DORE MICRO DRIVER 2H :

1. Préparation

  • Rassemblez les outils nécessaires : tournevis, perceuse, vis, chevilles, etc.
  • Assurez-vous d'avoir toutes les pièces fournies avec le MICRO DRIVER 2H.
  • Coupez l'alimentation électrique avant toute intervention pour garantir votre sécurité.

2. Choix de l'emplacement

  • Choisissez un emplacement accessible et proche des câbles électriques nécessaires.
  • Veillez à ce que l'endroit soit sec et protégé des intempéries si l'appareil est installé en extérieur.

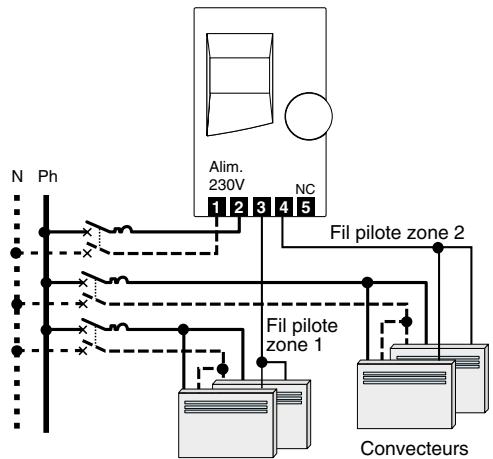

3. Câblage électrique

  • Suivez le schéma de câblage fourni avec le produit, en respectant les codes couleurs des fils (phase, neutre, terre).
  • Utilisez des connecteurs adaptés pour assurer des connexions sûres et durables.
  • Vérifiez que les connexions sont bien serrées et isolées.

4. Fixation du MICRO DRIVER 2H

  • Fixez le boîtier au mur ou à la surface choisie à l'aide des vis et chevilles fournies.
  • Assurez-vous que le boîtier est solidement fixé et stable.

5. Raccordement et mise sous tension

  • Une fois le câblage terminé, rétablissez l'alimentation électrique.
  • Vérifiez que le MICRO DRIVER 2H s'allume et fonctionne correctement.

6. Configuration et test

  • Programmez les paramètres nécessaires selon vos besoins (horaires, modes de fonctionnement, etc.).
  • Testez le fonctionnement pour vous assurer que l'installation est correcte et que l'appareil répond bien aux commandes.

Conseils supplémentaires

  • Si vous n'êtes pas à l'aise avec le câblage électrique, faites appel à un professionnel qualifié.
  • Respectez les normes électriques en vigueur pour garantir la sécurité de l'installation.
Répondre (soyez le premier)

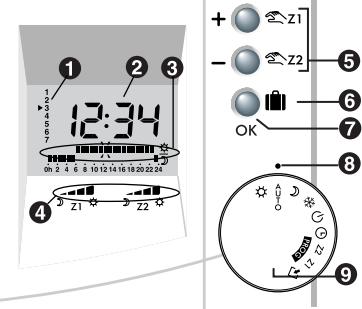

Comment interpréter et comprendre les inscriptions affichées pour programmer le DELTA DORE MICRO DRIVER 2H ?
FAQ fréquente - 26/11/2025
Réponse Notice-Facile

Pour programmer correctement votre DELTA DORE MICRO DRIVER 2H, il est essentiel de bien comprendre les inscriptions et symboles affichés sur l'écran LCD de ce programmateur hebdomadaire. L'écran digital vous montre en permanence plusieurs éléments clés permettant de vérifier le mode de fonctionnement et la programmation de vos deux zones de chauffage fil pilote.

Les éléments affichés sur l'écran LCD sont :

  • Le jour de la semaine (affichage de 1 à 7) : permet de vérifier le jour actuel et la programmation correspondante
  • L'heure en temps réel : indispensable pour vérifier les créneaux horaires programmés
  • L'identification de la zone de chauffage : indique si vous consultez la programmation de la zone 1 ou zone 2
  • L'allure en cours : affiche le mode actuel parmi Confort, Réduit, Hors Gel ou Arrêt
  • Le profil du programme journalier : visualise graphiquement les créneaux de confort (symbolisés par les périodes marquées) et de réduit sur la journée

Le bouton de sélection du mode de fonctionnement est l'élément central pour interpréter l'état de l'appareil. Ses différentes positions correspondent à des ordres précis envoyés aux radiateurs : en position Confort, vos radiateurs adoptent leur réglage confort maximum ; en position Réduit, ils appliquent le réglage réduit (généralement 2 à 3°C de moins) ; en position Hors Gel, ils maintiennent seulement 7°C ou 8°C (selon le modèle) ; en position Arrêt, le chauffage s'arrête complètement. La position AUTO signifie que l'appareil suit automatiquement la programmation hebdomadaire que vous avez définie, tandis que les positions PROG Z1 et PROG Z2 permettent de modifier la programmation des deux zones respectivement.

Les inscriptions visibles sur le boîtier incluent également les touches de modification ou de dérogation, la touche d'absence temporisée et la touche de validation en mode programmation. Votre programmation est organisée selon 7 jours par semaine et 4 créneaux horaires par jour et par zone, ce qui offre une grande flexibilité. Par exemple, vous pouvez programmer le confort de 6h à 9h, de 12h à 14h et de 18h à 23h, le reste du temps restant en réduit ou autre mode.

Un détail important : à la première mise sous tension, l'affichage n'apparaît qu'après environ 30 secondes (délai de chargement du condensateur de sauvegarde). Ne vous inquiétez pas si l'écran reste vide quelques instants. En cas de coupure secteur, l'horloge est conservée pendant 4 heures grâce au condensateur de sauvegarde, tandis que votre programmation reste sauvegardée définitivement en cas d'interruption.

Si vous voyez l'affichage "PArA", cela signifie que le bouton de sélection est positionné sur une fonction non valide pour ce produit. Changez simplement la position du bouton. Si rien n'apparaît du tout sur l'écran, vérifiez votre disjoncteur ou la connexion électrique, car cela indique une absence d'alimentation 230V.

Répondre (soyez le premier)
Comment programmer le DELTA DORE MICRO DRIVER 2H ?
FAQ fréquente - 26/11/2025
Réponse Notice-Facile

Le DELTA DORE MICRO DRIVER 2H est un programmateur hebdomadaire pour 2 zones de chauffage fil pilote. La programmation se déroule en deux étapes : d'abord mettre l'appareil à l'heure, puis programmer les créneaux horaires pour chaque zone.

Étape 1 : Mettre l'appareil à l'heure

  • Positionnez le bouton rotatif sur l'icône horloge (Mettre à l'heure)
  • Utilisez les touches + et - pour ajuster d'abord le jour de la semaine (1 à 7), puis l'heure
  • Appuyez brièvement pour une avance lente, maintenez la touche pour une avance rapide
  • Validez avec la touche OK

Étape 2 : Programmer la zone 1

  • Mettez le bouton sur la position PROG Z1
  • Le premier créneau horaire clignote à l'écran
  • Programmez l'heure de début en mode Confort (réglage maximal) avec les touches + et -
  • Validez, puis réglez l'heure de fin du créneau en mode Réduit
  • Répétez cette opération pour chaque créneau horaire (jusqu'à 4 périodes par jour)
  • Une fois les créneaux du jour terminés, validez pour passer au jour suivant
  • Recommencez l'opération pour les 7 jours de la semaine

Étape 3 : Programmer la zone 2

  • Mettez le bouton sur la position PROG Z2
  • Répétez exactement les mêmes opérations que pour la zone 1

Après la programmation

  • Positionnez le bouton sur AUTO pour activer la programmation automatique
  • L'appareil affichera l'alternance entre Confort (C) et Réduit (R) selon votre programmation
  • Vous pouvez à tout moment utiliser les touches de modification pour des dérogations temporaires jusqu'au prochain changement du programme

Note importante : À la première mise sous tension, l'affichage ne s'active qu'après environ 30 secondes (délai de charge du condensateur de sauvegarde). Votre programmation est sauvegardée de façon permanente même en cas de coupure secteur.

Répondre (soyez le premier)
Peut-on remplacer un programmateur DELTA DORE MICRO DRIVER 2H par un DELTA DORE DRIVER 620 pour gérer des fils pilotes reliés à un délesteur ?
FAQ fréquente - 25/11/2025
Réponse Notice-Facile

Le remplacement du MICRO DRIVER 2H par un DRIVER 620 est techniquement possible pour gérer des fils pilotes reliés à un délesteur, mais plusieurs différences importantes nécessitent une vérification préalable.

Caractéristiques du MICRO DRIVER 2H : Ce programmateur hebdomadaire commande 2 zones de chauffage fil pilote de manière indépendante. Il offre 4 périodes programmables par jour et par zone, avec les modes Confort, Réduit, Hors Gel et Arrêt. La consommation est très faible (1 VA), et la programmation est sauvegardée en permanence avec une réserve de marche de 4 heures en cas de coupure secteur. L'alimentation est 230V~, 50 Hz, avec un relais bistable assurant une commutation fiable des fils pilotes.

Caractéristiques du DRIVER 620 : Ce programmateur gère également jusqu'à 2 zones fil pilote, mais offre davantage de flexibilité. Il propose une dérogation temporisée très précise (de 15 minutes à 72 heures par zone), une absence programmable jusqu'à 365 jours (contre 99 jours maximum sur le MICRO DRIVER 2H), et l'affichage de la température d'ambiance. La réserve de marche est de 2 heures. Il supporte les ordres fil pilote 4 et 6 ordres, et permet une dérogation permanente par molette pour un confort immédiat.

Compatibilité avec le délesteur : Les deux appareils utilisent un contact sec pour piloter les fils pilotes des convecteurs, ce qui est entièrement indépendant du fonctionnement du délesteur. Le délesteur opère sur un circuit distinct qui gère la coupure d'alimentation en cas de dépassement de consommation, tandis que le programmateur commande uniquement les modes de chauffage (Confort/Réduit/Hors Gel). Tant que le câblage actuel respecte la norme UTE C15-100 et que les fils pilotes sont correctement raccordés aux éléments de chauffe (convecteurs ou panneaux rayonnants), le DRIVER 620 fonctionnera de manière compatible.

Points à vérifier avant remplacement : Confirmez que votre installation dispose bien de 2 zones de convecteurs fil pilote indépendantes, car le DRIVER 620 peut fonctionner en mode 1 ou 2 zones. Vérifiez que le câblage d'alimentation (Neutre et Phase) actuellement en place convient au DRIVER 620, et surtout que le délesteur ne coupe pas l'alimentation du programmateur lui-même (celui-ci doit rester alimenté en permanence). Les dimensions du DRIVER 620 (104 x 80 x 37 mm) sont légèrement plus compactes que le MICRO DRIVER 2H, ce qui facilite le montage en saillie ou en encastrement.

Le DRIVER 620 est un bon remplacement si vous souhaitez bénéficier de dérogations plus courtes et progressives, ou d'absences très longues. Si les fonctionnalités supplémentaires ne vous intéressent pas, le MICRO DRIVER 2H reste tout aussi efficace pour une gestion classique. Nous recommandons de faire vérifier votre installation par un électricien qualifié pour confirmer la compatibilité avec votre délesteur et la sécurité du raccordement avant d'effectuer le changement.

Répondre (soyez le premier)
Comment régler la température des radiateurs avec le MICRO DRIVER 2H de DELTA DORE ?
FAQ fréquente - 22/11/2025
Réponse Notice-Facile

Pour régler la température des radiateurs avec le MICRO DRIVER 2H de DELTA DORE, suivez ces étapes simples :

1. Allumer le MICRO DRIVER 2H

Assurez-vous que l'appareil est sous tension et que l'écran s'affiche correctement.

2. Accéder au mode de réglage

Appuyez sur le bouton dédié au mode de réglage de la température, souvent identifiable par une icône de thermostat ou un symbole similaire.

3. Sélectionner le radiateur à régler

Si plusieurs radiateurs sont connectés, utilisez les boutons de navigation (flèches ou bouton de sélection) pour choisir le radiateur dont vous souhaitez modifier la température.

4. Ajuster la température souhaitée

Utilisez les boutons haut et bas pour augmenter ou diminuer la température. L'écran affichera la température actuelle ainsi que la nouvelle valeur sélectionnée.

5. Confirmer le réglage

Validez votre choix en appuyant sur le bouton de confirmation, souvent marqué par une coche ou un symbole similaire. Cela enregistrera le nouveau réglage.

6. Vérifier le fonctionnement

Après quelques minutes, vérifiez que le radiateur chauffe conformément à la température réglée.

Ces étapes vous permettront de contrôler efficacement la température de vos radiateurs via le MICRO DRIVER 2H.

Répondre (soyez le premier)

Téléchargez la notice de votre Programmateur électrique au format PDF gratuitement ! Retrouvez votre notice MICRO DRIVER 2H - DELTA DORE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MICRO DRIVER 2H de la marque DELTA DORE.

MODE D'EMPLOI MICRO DRIVER 2H DELTA DORE

  • Alimentation 230V, +/-10%, 50 Hz
  • Sauvegarde de l'horloge en cas de coupure secteur: 4 h (par condensateur).
    Sauvegarde permanente de la programmation
  • Consommation : 1 VA
  • Isolement classe II
  • Bouton de sélection du mode de fonctionnement
  • Choix parmi 4 modes permanents (Confort, Réduit, Hors Gel, Arrêt) et 1 programme personnalisable par jour et par zone
  • Dérogation au mode automatique par zone jusqu'au prochain changement du programme
    Hors Gel permanent ou programmable : durée régliable de 1 à 99 jours
  • Affichage digital
    Boftier d'ambiance: 128 × 85 × 31 mm
    Fixation murale sur boite d'encastrement ou en saillie
  • Indice de protection : IP 30
  • Installation en milieu normalement pollué

2 INSTALLATION

2.1 Choix de l'emplacement

Micro DRIVER fil pilote pourra être installé à n'importe quel endroit de votre habitation.

Cependant, le fait de l'avoir à portée de main pour la programmation est un avantage non négligeable.

2.2 Fixation

Afin de monter l'appareil sur le mur, il est nécessaire de le séparer de son socle.

Pour cela, desserrez la vis de verrouillage comme indiqué ci-contre.

Ainsi séparé du boftier, le socle doit être fixé au mur à l'aide d'un ensemble vis/chevilles ou sur boîte d'encastrement (entraxe 60mm) en utilisant les trous repérés (fig. 1).

DELTA DORE MICRO DRIVER 2H - Fixation - 1

Pour cela :

Dévissez la vis reperée ② (Fig. 2) afin d'oter le cache-bornier repéré ⑤.

Des cloisons defonçables repérées ⑧ sont prévues pour laisser passer le cable de raccordement si nécessaire.

DELTA DORE MICRO DRIVER 2H - Pour cela : - 1

2.3 Raccordement

  • Raccordez les fils de liaison
  • Placez de nouveau le cache-bornier en l'immobilisant grâce à la vis (Fig. 2).

DELTA DORE MICRO DRIVER 2H - Raccordement - 1

Positionnez ensuite l'appareil sur le socle en engageant d'abord les ergots repérés ④ (Fig. 2) puis rabattre l'appareil jusqu'à ce qu'il s'emboîte sur le socle.

moee eaeeppeeppeeee:

Programmateur hebdomadaire pour 2 zones de chauffage fil pilote

3 RACCORDEMENT.

Le schéma ci-dessous présente la commande de convecteurs fil pilote.

Le principe de raccordement est identique pour la commande de panneaux rayonnants ou de thermostatts pour plancher rayonnant electrique (Exemple : MINOR 2).

DELTA DORE MICRO DRIVER 2H - RACCORDEMENT. - 1
Micro DRIVER 2H fil pilot
Convecteurs sortie 1

Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes.

  • La norme UTE C15-100 et les règes de l'art doivent être respectées.
  • Il est nécessaire que les apparèels connectés ou environnants ne créé pas de perturbations trop fortes (directives CEE 89/336).

Lors de la première mise sous tension, l'affichage n'apparait qu'après 30 sec. environ (délai de chargement du condensateur de sauvegarde).

GARANTIE

Garantie 2 ans de cet appeareil à partir de la date de livreaison.
Cette garantie s'applique dans les conditions des articles 1641 et suivants du code civil (France uniquement).

Pour en bénéficier, il est nécessaire de joindre à l'envoi de votre apparéil défecteurs la preuve d'achat sur laquelle doit figurer la date d'acquisition.

Elle couvre le remplacement des pieces défectueuses, la main d'oeuvre et le port retour chez le client.

Sont exclus de la garantie :

  • Les matériels dont le nombre de série a ete detertiore, modifie ou efface.
  • Les matériels dont le raccordement ou l'utilisation n' ont pas eté executés conformément aux indications figurant sur l'appareil ou sur la notice.
  • Les matériels modifiés sans accord préalable du constructeur.
  • Les matériels dont la détérioration serait consécutive à des chocs.

DELTA DORE MICRO DRIVER 2H - Sont exclus de la garantie : - 1

Appareil conforme aux exigences des directives : CEE 89/336 (Compatibleé ElectroMagnetique)

et CEE 73/23 modifiée CEE 93/68 (Sécurité basse tension).

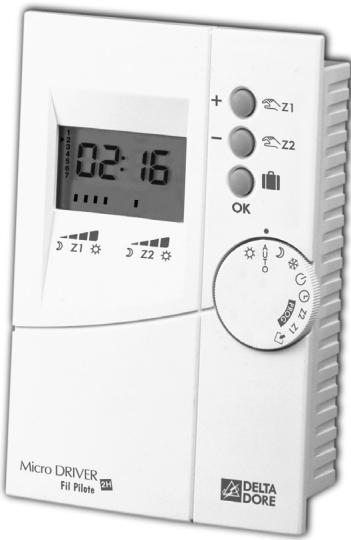

DELTA DORE MICRO DRIVER 2H - Sont exclus de la garantie : - 2

DELTA DORE MICRO DRIVER 2H - Sont exclus de la garantie : - 3
Micro DRIVER 2H fil pilot

1 Jour de la semaine
Heure
Allure en cours Confort: 5^- Réduit: 5^- Profil du programme journalier ( 己 : Confort, 己 : Réduit)
Identification de la zone de chauffage
Touches de modification ou de dérogation
6 Touche d'absence temporisée
7 Validation en mode programmation
8 Repère de sélection du bouton
9 Bouton de可以选择 du mode de fonctionnement

CHOIX DU MODE DE FONCTIONNEMENT

Le principe du fil pilote permet de selectionner, à partir de la centrale de programmation, le mode de fonctionnement désiré sur les éléments de chauffe. La température correspondante est directement déterminée par le thermostat des éléments de chauffe (régulation piece par piece).

Ordre envoyé par la centraleTempérature correspondante sur l'élement de chauffe
ConfortRéglage comfort (molette thermostat)
RéduitRéglage réduit ou -2°C ou -3°C par rapport au réglage comfort (selon modèle)
Hors GelHors Gel fixe à 7°C ou 8°C (selon modèle)
ArrêtArrêt du chauffage

5.1 Confort, réduit ou hors gel permanent

Confort permanent

DELTA DORE MICRO DRIVER 2H - Confort, réduit ou hors gel permanent - 1

Metre le bouton sur

DELTA DORE MICRO DRIVER 2H - Confort, réduit ou hors gel permanent - 2

Réduit permanent

DELTA DORE MICRO DRIVER 2H - Confort, réduit ou hors gel permanent - 3

Hors gel permanent

DELTA DORE MICRO DRIVER 2H - Confort, réduit ou hors gel permanent - 4

5.2 Mode automatique

DELTA DORE MICRO DRIVER 2H - Mode automatique - 1

L'appareil suit la programmation

5.3 Modifier la programmation

DELTA DORE MICRO DRIVER 2H - Modifier la programmation - 1

DELTA DORE MICRO DRIVER 2H - Modifier la programmation - 2

2 2 2

Le 1er créneau horaire clignote

DELTA DORE MICRO DRIVER 2H - Modifier la programmation - 3

DELTA DORE MICRO DRIVER 2H - Modifier la programmation - 4

Recommencer pour chaque créneau horsaire

DELTA DORE MICRO DRIVER 2H - Modifier la programmation - 5

Ex:Confort de 6h a 9h, de12h a14h, de18h a23h

DELTA DORE MICRO DRIVER 2H - Modifier la programmation - 6

DELTA DORE MICRO DRIVER 2H - Modifier la programmation - 7

DELTA DORE MICRO DRIVER 2H - Modifier la programmation - 8

DELTA DORE MICRO DRIVER 2H - Modifier la programmation - 9

Validation et passage au jour suivant.
Recommencer pour chaque jour.

Pour modifier la programmation de la zone 2,mettre le bouton sur PROG Z2

DELTA DORE MICRO DRIVER 2H - Modifier la programmation - 10

et recommencer les opérations ci-dessus.

4 METTRE à L'HEURE

DELTA DORE MICRO DRIVER 2H - METTRE à L'HEURE - 1

DELTA DORE MICRO DRIVER 2H - METTRE à L'HEURE - 2

DELTA DORE MICRO DRIVER 2H - METTRE à L'HEURE - 3

Chaque passage à 0h00
vous permet de changer de jour

Mettlet le bouton sur ©

Appui bref : Avance lente
Appui maintainu : Avance rapide

5.4 Déroration à retard automatique (en comport ou réduit)

DELTA DORE MICRO DRIVER 2H - Déroration à retard automatique (en comport ou réduit) - 1

DELTA DORE MICRO DRIVER 2H - Déroration à retard automatique (en comport ou réduit) - 2

DELTA DORE MICRO DRIVER 2H - Déroration à retard automatique (en comport ou réduit) - 3

DELTA DORE MICRO DRIVER 2H - Déroration à retard automatique (en comport ou réduit) - 4

DELTA DORE MICRO DRIVER 2H - Déroration à retard automatique (en comport ou réduit) - 5

Sur la zone 1, l'appareil fonctionne en réduit jusqu'àu prochain changement du programme

Mettre le bouton sur AUTO

L'appareil suit la programmation (ex: comforts sur la zone 1, reduit sur la zone 2)

Pour une dérogation sur la zone 2, appuyer sur

5.5 Hors Gel à durée régliable (de 1 à 99 jours) - Mode absence

DELTA DORE MICRO DRIVER 2H - Hors Gel à durée régliable (de 1 à 99 jours) - Mode absence - 1

DELTA DORE MICRO DRIVER 2H - Hors Gel à durée régliable (de 1 à 99 jours) - Mode absence - 2

DELTA DORE MICRO DRIVER 2H - Hors Gel à durée régliable (de 1 à 99 jours) - Mode absence - 3

DELTA DORE MICRO DRIVER 2H - Hors Gel à durée régliable (de 1 à 99 jours) - Mode absence - 4

DELTA DORE MICRO DRIVER 2H - Hors Gel à durée régliable (de 1 à 99 jours) - Mode absence - 5

Exemple: Départ le 10 Janvier, retour le 19 Janvier, Indiquez 09 jours.
Le fonctionnement automatique sera repris le 19 Janvier à 00H00.

A partir du mode AUTO

Appui prolongé (envoron 3 sec.) jusqu'à afficher Ab 01

Réglage du nombre de jours d'absence

Le décompte commence

5.6 Arrêt du chauffage

DELTA DORE MICRO DRIVER 2H - Arrêt du chauffage - 1

DELTA DORE MICRO DRIVER 2H - Arrêt du chauffage - 2

Mise en veille hors période de chauffe.

Mettlet le bouton sur (念)

DELTA DORE MICRO DRIVER 2H - Arrêt du chauffage - 3

II n'y a pas d'alimentation

I'ecran du boitier d'ambiance

Vérifiez votre disjoncteur

Le bouton est sur la position

Cette fonction n'est pas valide sur ce produit.

Changez la position du bouton

Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : DELTA DORE

Modèle : MICRO DRIVER 2H

Catégorie : Programmateur électrique
