| Type de produit | Programmateur électrique pour chauffage fil pilote |
| Marque | DELTA DORE |
| Modèle | MICRO DRIVER 1H |
| Alimentation | 230 V, +/- 10 %, 50 Hz |
| Consommation | 1 VA |
| Isolement | Classe II |
| Indice de protection | IP 30 |
| Dimensions (boîtier d'ambiance) | 128 x 85 x 31 mm |
| Poids (estimé) | 200 g |
| Sauvegarde horloge | 4 heures par condensateur |
| Sauvegarde programmation | Permanente |
| Modes de fonctionnement | Confort, Réduit, Hors Gel, Arrêt, Programmateur automatique par jour |
| Programmation | Hebdomadaire, 1 zone fil pilote |
| Dérogation | Jusqu'au prochain changement de programme |
| Absence temporisée | Hors Gel de 1 à 99 jours réglable |
| Affichage | Digital |
| Fixation | Murale sur boîte d'encastrement (entraxe 60 mm) ou en saillie |
| Installation | Milieu normalement pollué |
| Garantie | 3 ans (France) |
| Normes | CEE 89/336 (Compatibilité Électromagnétique), CEE 73/23 modifiée 93/68 (Sécurité basse tension) |
FOIRE AUX QUESTIONS - MICRO DRIVER 1H DELTA DORE
Questions des utilisateurs sur MICRO DRIVER 1H DELTA DORE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Programmateur électrique au format PDF gratuitement ! Retrouvez votre notice MICRO DRIVER 1H - DELTA DORE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MICRO DRIVER 1H de la marque DELTA DORE.

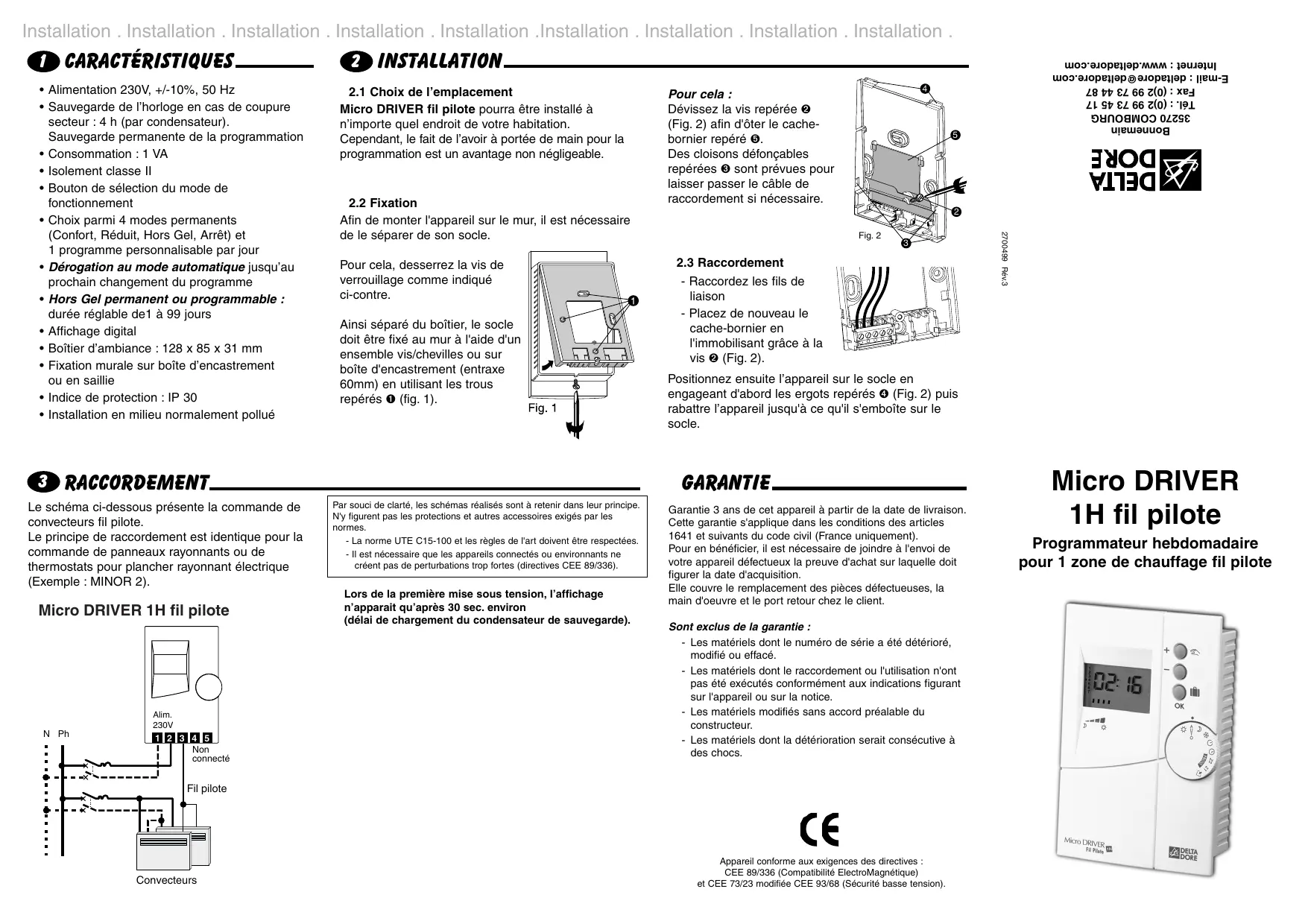

MODE D'EMPLOI MICRO DRIVER 1H DELTA DORE
- Alimentation 230 V, +/- 10 %, 50 Hz.
- Sauvegarde de l'horloge en cas de coupure secteur : 4 h (par condensateur). Sauvegarde permanente de la programmation.
- Consommation : 1 VA
- Isolement classe II
- Bouton de sélection du mode de fonctionnement
- Choix parmi 4 modes permanents (Confort, Réduit, Hors Gel, Arrêt) et 1 programme personnalisable par jour.
- Dérogation au mode automatique jusqu'au prochain changement du programme. Hors Gel permanent ou programmable : durée réglable de 1 à 99 jours.
- Affichage digital. Boîtier d'ambiance : 128 x 85 x 31 mm. Fixation murale sur boîte d'encastrement ou en saillie.
- Indice de protection : IP 30
- Installation en milieu normalement pollué
2.1 Choix de l'emplacement
Le Micro DRIVER fil pilote pourra être installé à n'importe quel endroit de votre habitation.
Cependant, le fait de l'avoir à portée de main pour la programmation est un avantage non négligeable.
2.2 Fixation

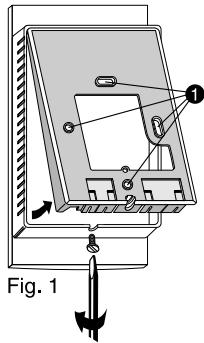

Afin de monter l'appareil sur le mur, il est nécessaire de le séparer de son socle.
Pour cela, desserrez la vis de verrouillage comme indiqué ci-contre.
Ainsi séparé du boîtier, le socle doit être fixé au mur à l'aide d'un ensemble vis/chevilles ou sur boîte d'encastrement (entraxe 60 mm) en utilisant les trous repérés (fig. 1).
Pour cela :

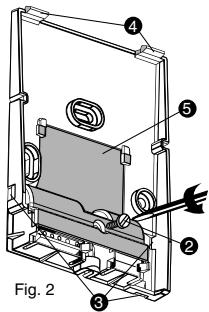

Dévissez la vis repérée ② (Fig. 2) afin d'ôter le cache-bornier repéré ⑤.
Des cloisons défonçables repérées ⑧ sont prévues pour laisser passer le câble de raccordement si nécessaire.
2.3 Raccordement
- Raccordez les fils de liaison.
- Placez de nouveau le cache-bornier en l'immobilisant grâce à la vis (Fig. 2).
Positionnez ensuite l'appareil sur le socle en engageant d'abord les ergots repérés ④ (Fig. 2), puis rabattez l'appareil jusqu'à ce qu'il s'emboîte sur le socle.
moee eaeeppeeppeeee:
Programmateur hebdomadaire pour 1 zone de chauffage fil pilote
3 Raccordement.
Le schéma ci-dessous présente la commande de convecteurs fil pilote.
Le principe de raccordement est identique pour la commande de panneaux rayonnants ou de thermostats pour plancher rayonnant électrique (Exemple : MINOR 2).
Micro DRIVER 1H fil pilote Convecteurs
Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes.
- La norme UTE C15-100 et les règles de l'art doivent être respectées.
- Il est nécessaire que les appareils connectés ou environnants ne créent pas de perturbations trop fortes (directive CEE 89/336).
Lors de la première mise sous tension, l'affichage n'apparaît qu'après 30 secondes environ (délai de chargement du condensateur de sauvegarde).
Garantie
Garantie 3 ans de cet appareil à partir de la date de livraison. Cette garantie s'applique dans les conditions des articles 1641 et suivants du code civil (France uniquement).
Pour en bénéficier, il est nécessaire de joindre à l'envoi de votre appareil défectueux la preuve d'achat sur laquelle doit figurer la date d'acquisition.
Elle couvre le remplacement des pièces défectueuses, la main d'œuvre et le port retour chez le client.
Sont exclus de la garantie :
- Les matériels dont le numéro de série a été détérioré, modifié ou effacé.
- Les matériels dont le raccordement ou l'utilisation n'ont pas été exécutés conformément aux indications figurant sur l'appareil ou sur la notice.
- Les matériels modifiés sans accord préalable du constructeur.
- Les matériels dont la détérioration serait consécutive à des chocs.
Appareil conforme aux exigences des directives : CEE 89/336 (Compatibilité Électromagnétique)
et CEE 73/23 modifiée par la CEE 93/68 (Sécurité basse tension).

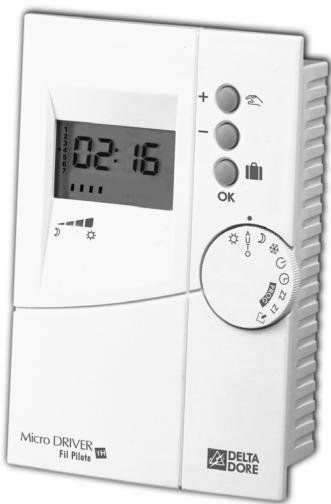

Micro DRIVER 1H fil pilote
1 Jour de la semaine Heure 3 Allure en cours Confort : Profil du programme journalier (Confort, Réduit) 4 Touches de modification ou de dérogation 5 Touche d'absence temporisée 6 Validation en mode programmation 7 Repère de sélection du bouton Bouton de sélection du mode de fonctionnement
Mettre à l'heure
Chaque passage à 0h00
vous permet de changer de jour
Metre le
bouton sur
Appui bref : Avance lente
Appui maintenu : Avance rapide
Choix du mode de fonctionnement
Le principe du fil pilote permet de sélectionner, à partir de la centrale de programmation, le mode de fonctionnement désiré sur les éléments de chauffe. La température correspondante est directement déterminée par le thermostat des éléments de chauffe (régulation pièce par pièce).
| Ordre envoyé par la centrale | Température correspondante sur l'élement de chauffe |
| Confort | Réglage comfort (molette thermostat) |
| Réduit | Réglage réduit ou -2°C ou -3°C par rapport au réglage comfort ( selon modèle) |
| Hors Gel | Hors Gel fixe à 7°C ou 8°C ( selon modèle) |
| Arrêt | Arrêt du chauffage |
Confort, réduit ou hors gel permanent
Confort permanent
Réduit permanent
Hors gel permanent
Mettez le bouton sur *
Mode automatique
L'appareil suit la programmation.
Mettez le bouton sur AUTO.
Modifier la programmation
Mettre le bouton sur PROG.
Le premier créneau horaire clignote.
Recommencer pour chaque créneau horaire.
Ex. : Confort de 6h à 9h, de 12h à 14h, de 18h à 23h.
Validez et passez au jour suivant. Recommencez pour chaque jour.
Mettre le bouton sur AUTO.
Dérogation à retard automatique (en comport ou réduit)
L'appareil fonctionne en réduit jusqu'au prochain changement de programme.
Mettre le bouton sur AUTO
L'appareil suit la programmation (ex : confort).
Hors gel à durée réglable (de 1 à 99 jours) - Mode absence
Exemple : Départ le 10 janvier, retour le 19 janvier. Indiquez 09 jours. Le fonctionnement automatique sera repris le 19 janvier à 00h00.
Appui prolongé (environ 3 sec.) jusqu'à afficher Ab 01
Réglage du nombre de jours d'absence
Le décompte commence.
Arrêt du chauffage
Mise en veille hors période de chauffe.
Mettre le
bolton sur
Rien n'apparaît sur l'écran du boîtier d'ambiance.
Il n'y a pas d'alimentation. Vérifiez votre disjoncteur.
Le bouton est sur la position "Cette fonction n'est pas valide sur ce produit". Changez la position du bouton.
