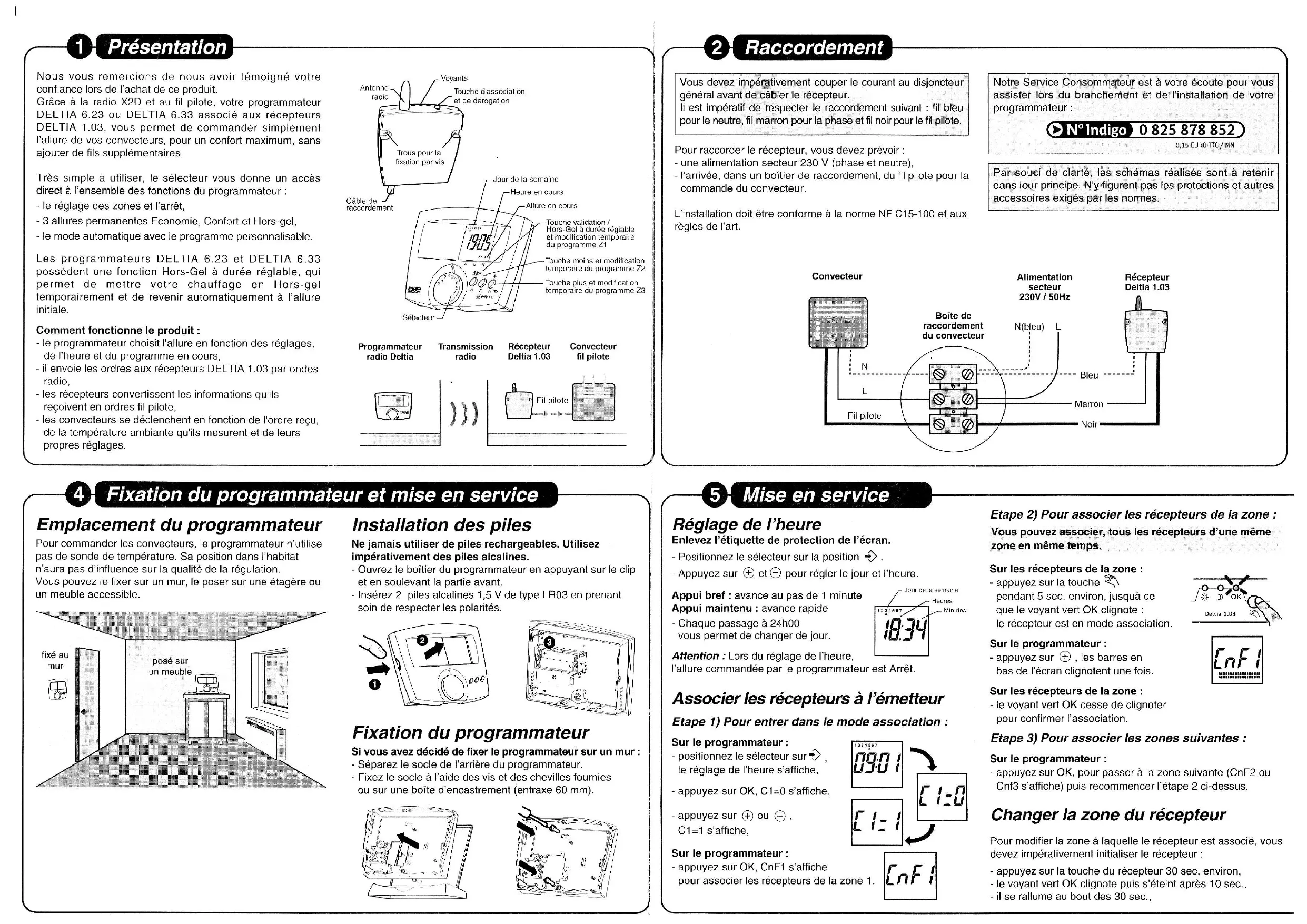

MODE D'EMPLOI DELTIA 6.33 DELTA DORE
Nous vous remercions de nous avoir témoiné votre confiance lors de l'achat de ce produit.
Gréce à la radio X2D et au fil pilote, votre programmeur DELTIA 6.23 ou DELTIA 6.33 associé aux récepteurs DELTIA 1.03, vous permet de commander simplement l'allure de vos convecteurs, pour un comport maximum, sans ajouter de fils supplémentaires.

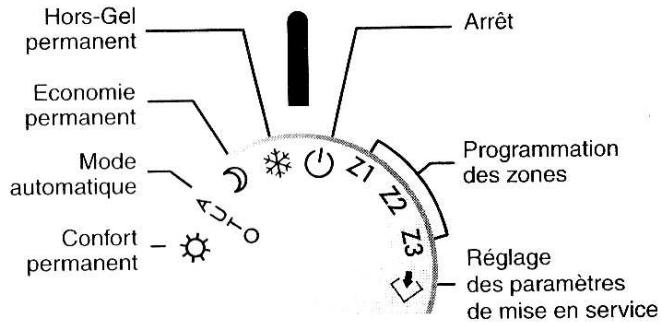

Très simple à utiliser, le sélection vous donne un accès direct à l'ensemble des fonctions du programmeur :
- le réglage des zones et l'arrêt,
- 3 allures permanentes Economie, Confort et Hors-gel,
- le mode automatique avec le programme personnelisable.

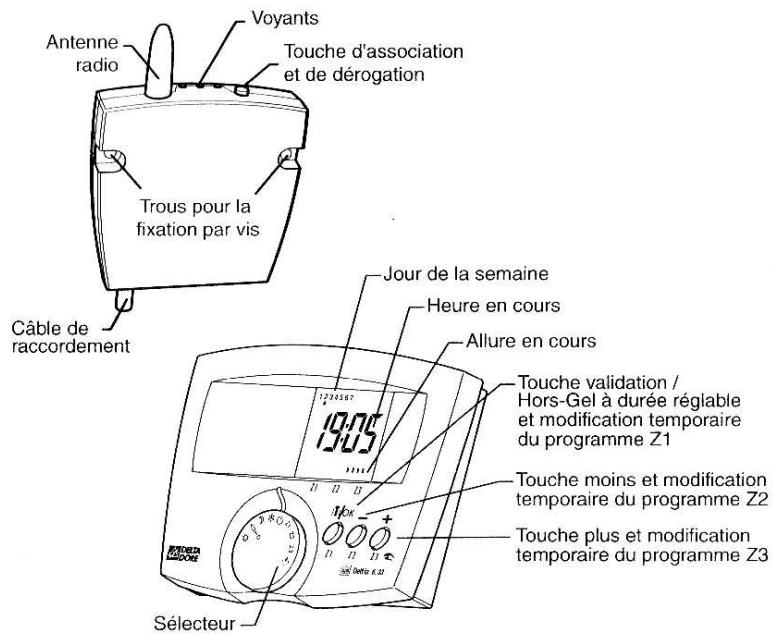

Lesprogrammateurs DELTIA 6.23 et DELTIA 6.33 possedent une fonction Hors-Gel à durée régliable, qui permet de mettre votre chauffage en Hors-gel temporairement et de revenir automatiquement à l'allure initiale.
- le programmeur désit l'allure en fonction des réglages, de l'heure et du programme en cours,
- il envoie les ordres aux récepteurs DELTIA 1.03 par ondes radio,
- les récepteurs convertissent les informations qu'ils reçoivent en ordres fil pilote,
- les convecteurs se déclenchent en fonction de l'ordre reçu, de la température ambiente qu'ils mesurent et de leurs propres réglages.

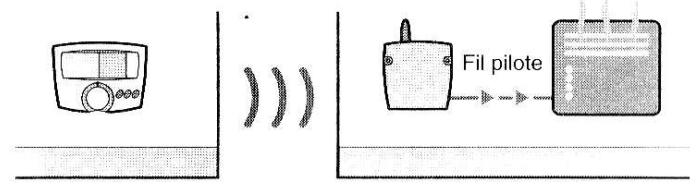

Programmateur radio Deltia
Transmission radio
Récepteur Deltia 1.03
Convecteur fil pilote

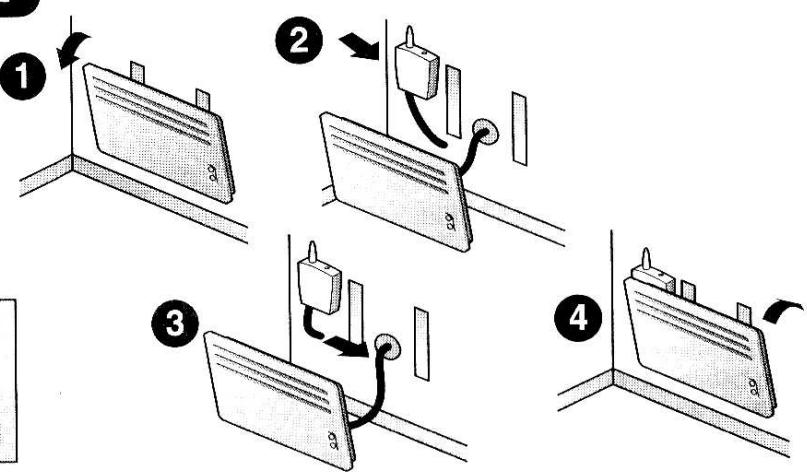

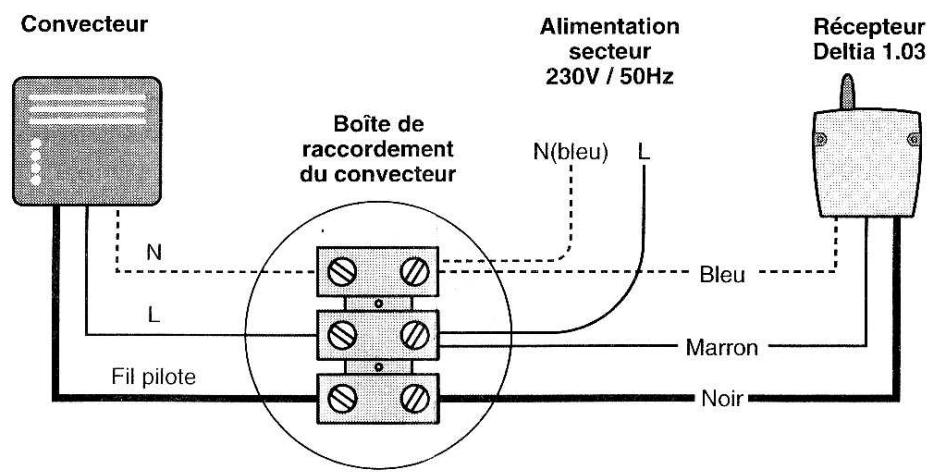

2 Raccordement
Vous devez imperativement couper le courant au disjoncteur général avant de cabler le récepteur.
Il est imperatif de respecter le raccordement suivant : fil bleu pour le neutre, fil marron pour la phase et fil noir pour le fil pilote.
Pour raccorder le recepteur, vous devez prévoir :
- une alimentation secteur 230 V (phase et neutre),
- l'arrivée, dans un boîtier de raccordement, du fil pilote pour la commande du convecteur.
L'installation doit être conforme à la norme NF C15-100 et aux règes de l'art.
Notre Service Consommateur est à votre écoute pour vous assister lors du branchement et de l'installation de votreprogrammateur :
N°Indigo 0825878852
0,15 EURO TTC/MN
Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes.
4- Fixation du programmeur et mise en service

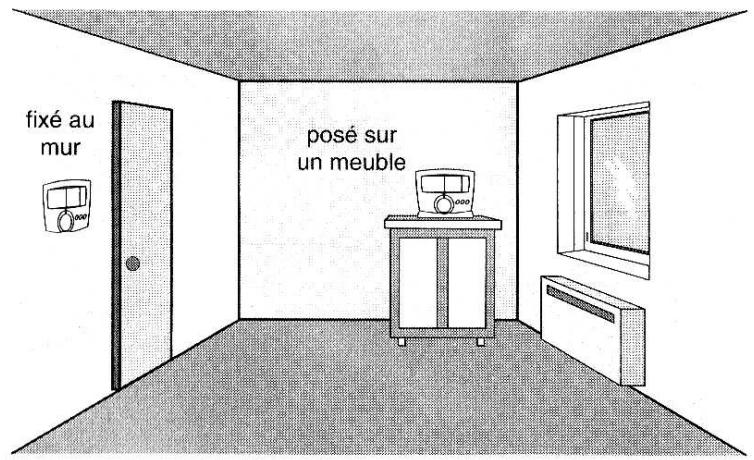

Emplacement du programmateur
Pour commander les convecteurs, le programmateur n'utilise pas de sonde de température. Sa position dans l'habitat n'aura pas d'influence sur la qualité de la régulation.
Vos pouvez le fixer sur un mur, le poser sur une étagère ou un meuble accessible.

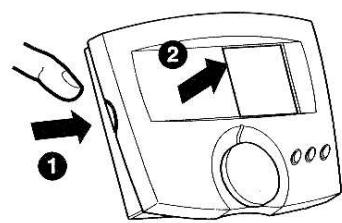

Installation des piles
Ne jamais utiliser de piles rechargeables. Utilisez impératifement des piles alcalines.
- Ouvrez le boitier du programmateur en appuyant sur le clip et en soulevant la partie avant.
- Insérez 2 piles alcalines 1,5V de type LR03 en prenatal soin de respecter les polarités.
Fixation du programmeur
Si vous avez decide de fixer le programmeur sur un mur :
- Séparez le socle de l'arrière duprogrammateur.
- Fixez le socle à l'aide des vis et des chevilles fournies ou sur une boîte d'encastrement (entraxe 60 mm).
5 - Mise en service
Réglage de l'heure
Enlevez l'étiquette de protection de l'écran.
- Positionnez le sélecteur sur la position
- Appuyez sur et pour régler le jour et l'heure.
Appui bref : avance au pas de 1 minute
Appui maintenu : avance rapide
- Chaque passage à 24h00,
you permit de changer o
Attention : Lors du réglage de l'heure,
I'llure commandee par le programmeur est Arret.
Associer les récepteurs à l'émetteur

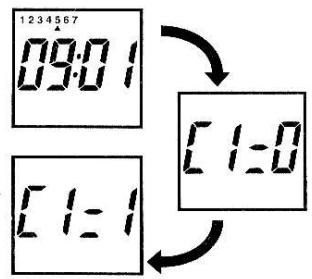

Etape 1) Pour entrer dans le mode association :
Sur le programmeur :
positionnez le selecteur sur le réglage de l'heure s'affiche,
-
appuyez sur OK, C1=0 s'affiche,
-
appuyez sur ou , C1=1 s'affiche,
Sur le programmeur :
- appuyez sur OK, CnF1 s'affiche pour associier les récepteurs de la zone 1.
Etape 2) Pour associier les récepteurs de la zone :
Vous peuvent associier, tous les récepteurs d'une même zone en même temps.
Sur les récepteurs de la zone :
- appuyez sur la touche pendant 5 sec. environ, jusqu'à ce que levoyant vert OK clignote: le recepteur est en mode association.
Sur le programmeur :
- appuyez sur , les barres en bas de l'écran clignotent une fois.
Sur les récepteurs de la zone :
- levoyant vert OKcesse de clignoter pour confirmer l'association.
Etape 3) Pour associer les zones suivantes :
Sur le programmeur :
- appuyez sur OK, pour passer à la zone suivante (Cnf2 ou Cnf3 s'affiche) puis recommencer l'étape 2 ci-dessus.
Changer la zone du récepteur
Pour modifier la zone à laquelle le récepteur est associé, vous ne devez imparativement initiaiser le récepteur :
- appuyez sur la touche du récepteur 30 sec. environ,
- le voyant vert OK clignote puis s'eteint après 10 sec.
- il se rallume au bout des 30 sec.,
9- Caractéristiques
Emetteur
- Choix parmi 4 allures permanentes (Hors-Gel, Economie, Confort, Arrêt) et un programme personnalisable par zones
- Programmation par pas de 1 heures
- Déroration automatique jusqu'àu prochain changement de programme
- Fonction Absence : hors-gel temporaire (de 1 à 99 jours)
- Indice de protection: IP 30
- Alimentation par 2 piles alcalines 1,5 V de type LR03 (autonomie supérieure à 1 an)
- Isolement classe III
Récepteur
- Consommation : 1 VA
- Alimentation secteur 230 V, 50 Hz
- Indice de protection : IP 44 - IK 04
- Isolement classe II
- Fréquence radio 868 MHz (Norme EN 300 220)
- Portée radio de 100 à 300 metres en champ libre selon les équipements associés (portée pouvant être alterée en fonction des conditions d'installation et de l'environnement electromagnétique)
Action automatique : type 1.C
- Température de fonctionnement: 0 à +50°C
- Température de stockage : -10 à +70°C
- Dimensions : 82 x 108,5 x 19 mm
- Installation en milieu normalement pollué
- Compatible avec convecteurs fil pilote 4 ordres (GIFAM) :
| Ordre envoyé par le programmateur | Température correspondante sur le convecteur |
| Confort | Réglage Confort (molette thermostat du convecteur) |
| Economie | Réglage Economie (-2°C à -4°C) par rapport au réglage conform (en fonction du modèle de convecteur) |
| Hors-Gel | Hors-Gel fixe à 7°C ou 8°C (en fonction du modèle de convecteur) |
| Arrêt | Arrêt du chauffage |
10 Entretien
Problèmes
| Problèmes | Diagnostic / Solutions |
| Rien n'apparait sur l'écran. | Pas d'alimentation.
Changez les piles ou vérifieur leur polarité (sens). |
| Tout l'affichage clignote. | Le programmeur vient d'être mis sous tension.
Vérifiez et réglez si nécessaire l'horloge et la programmation, sinon appuyez sur une touche. |
| La température dans unepiece n'atteint pas l'allurechoisie par leprogrammateur. | Le convecteur n'est pas sur la bonne position.
Vérifiez que le convecteur est bien en position AUTOMATIQUE.
La puissance du convecteur n'est pas suffisante.
Remplacez le convecteur par un modele plus puissant. |
| Aucunvoyant n'est allumésur le récepteur. | You've dzésactiver les voyageurs du récepteur.
Appuyez 10 sec. sur la touche durécepteur pour que les voyageants s'allument à nouveau.
Le récepteur n'est pas alimenté.
Vérifiez le branchement électrique du récepteur et du convecteur. |
Remplacement des piles
Dés que le témoin d'usure des piles s'allume, vous disposez d'un mois environ pour changer les piles (voir chapitre 4 "Fixation du programmateur et mise en service"). Lors du changement des piles, vous avez environ 1 minute pour installer les nouvelles piles, sans perdre le réglage de l'heure (le reste des informations demeure inchangé qu'elle que soit la durée). Ne laissez pas les piles usées séjourner dans l'appareil (la garantie ne couvre pas les dégradations dues à des piles ayant coulée).
Garantie
Garantie 2 ans de cet appeareil à partir de la date d'achat (la facture ou le ticket de caisse faisant foi)
Cette garantie s'applique dans les conditions des articles 1641 et suivants du code civil (France uniquement).
Elle couvre le remplacement des pieces defectueuses, la main d'oeuvre et le port retour chez le client.
Sont exclus de la garantie :
- Les matériels dont le nombre de lot a ete detertiore, modifie ou efface.
- Les matériels dont le raccordement ou l'utilisation n'ont pas eté exécutés conformément aux indications figurant sur l'appareil ou sur la notice.
- Les matériels modifiés sans accord préalable du constructeur.
- Les matériels dont la dépréciation serait consécutive à des chocs ou à la foudre.
Pour en bénéficier :
- Faites-nous parvenir votre apparéil défectieux avec la preuve d'achat (ticket de caisse ou tampon du magasin avec date d'achat).
-
Si vous avez déjà envoyé votre bon d'extension de garantie, veuillez nous le préciser ainsi que vos nom, prénom, adresse lors de l'envoi de l'appareil.
-
Nous vous enverrons un apparéil fonctionnel dans les plus brefs déliés.
DELTA DORE - Bonnemain - 35270 COMBOURG

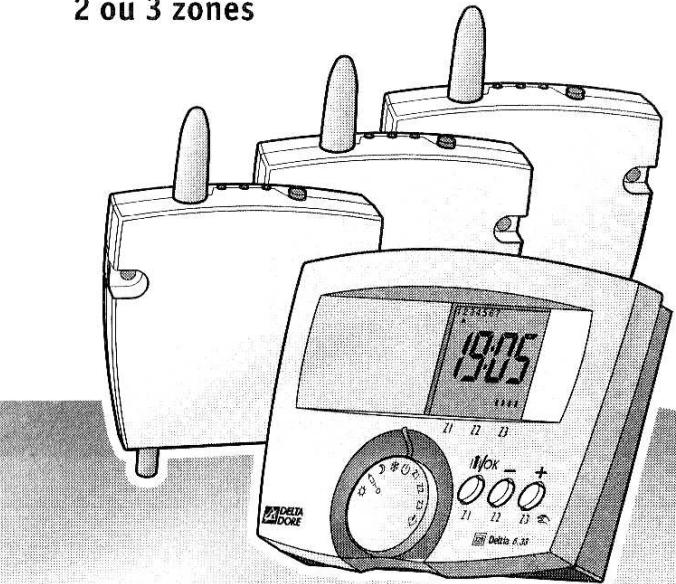

Pack programmateur radio fil pilote
2 ou 3 zones
Utilisation
Confort permanent
Allure à utiliser lorsque vous étés chez vous.
Utilisation
- Positionnez le sélecteur sur
Toutes les zones sont en Confort.
21 22 23
Economie permanent
Allure à utiliser lorsqu vous estes hors de votre habitation ou pendant la nuit.
Une température de comport minimum est maintenue permettant des économies d'énergie.
Utilisation
- Positionné le sélecteur sur
Toutes les zones sont en Economie.
11 12 13
Arrêt permanent
Mise en arrêt du chauffage.
Utilisation
-
Positionnéz le sélecteur sur (1)
-
Les convecteurs ne se déclencheront plus, qu'elle que soit la température.
21 22 23
Hors-Gel permanent
Allure minimum à utiliser en cas d'absence, pour éviter les risques dus au gel.
Utilisation :
- Positionnez le sélecteur sur
21 22 23
Automatique
En mode automatique, le programmehebdomadaire besoin, heures par heures pour chaque zone la bonne allure :
Confort ou Economie.
71 72 73
Modifier temporairement la programmation
En mode automatique, vous pouvez modifier l'allure en cours jusqu'au prochain changement du programme. Utilisation :
Le selecteur doit etre sur AUTO,
- Par exemple pour la zone 1, l'allure en cours est en Confort.
Appuyer sur la touche ZI, le programmeur inverse l'allure (et passé en Economie) jusqu'àu prochain changement de programme.
3 sec. après l'appui, la nouvelle allure affichee clignote.
Pour annuler,
appuyez à nouveau sur la touche Z1
21 22 23
21 22 23
Hors-Gel à durée régliable
Vous pouvezCHOISIR la durée durant laquelle leprogrammateur commandera I'allure Hors-Gel. A la fin de cette durée, le programmateur passera en mode
Automatique.
Utilisation
- Positionnez le sélecteur sur AUTO,
- Appuyez plus de 3 secondes sur (Ab 01 s'affiche),
- Reglez le nombre de jours d'absence avec les touches et (de 1 à 99 jours).
Exemple : départ le 10 Janvier et retour le 19 Janvier.
Le 10 Janvier, indiquez 09 jours. Le mode Automatique reprendra le 19 Janvier à 00H00.
- Pour annuler la fonction Hors gel, appuyez de nouveau sur
21 22 23
Fonctionnement normal du récepteur
Les voyants permettent d'indiquer l'allure en cours demandée par le programmeur :
éteint,
allumé,
Economie :
allumé
éteint.
eteint,
O: éteint,
Eteint,
O: eteint,
Pour que le convecteur soit commandé par le programmeur, il doit impératifement être en position AUTOMATIQUE.
Levoyant vert OK resté allumé en permanence pour confirmer que le récepteur fonctionne correctement et qu'il reçoit les ordres du programmateur.
Eteindre les voyants du récepteur
Vous pouze eteindre en permanence les voyants pour ne pas etre gened la nuit :
- appuyez environ 10 secondes sur la touche du récepteur,
- tous les voyants s'eteignent tout en laissant fonctionner le produit.
Pour allumer les voyants :
- appuyez environ 10 secondes sur la touche du récepteur,
- les voyants s'allument en fonction du mode de fonctionnement.
Dérogation sur le récepteur
Quand le récepteur est en Economie ou en Confort, vous pouvez changer l'allure :
- appuyez sur la touche du récepteur,
- l'allure affichée est modifiée et la nouvelle clignote.
Pour annuler la dérogation
- appuyez à nouveau sur la touche du récepteur,
- l'allure affichée est modifiée à nouveau et cette de clignoter.
- elle s'annulera automatiquement, au prochain changement d'allure ou de position du selecteur du programmateur.
Programmation
Le programme hebdomadaire est pré-enregistré et peut être personalisé à tout moment :
- Positionnez le sélection sur Z1, Z2 ou Z3. Le programme du lundi s'affiche et le 1er créneau horsaire clignote.
- Appuyez sur pour sélectionner 1 heures de Confort ou pour sélectionner 1 heures d'Economie.
- Vous passez au créneau horsaire suivant. Repetez l'opération pour régler la journée entière. Appuyez sur OK pour valider et passer au jour suivant.
- Pour revenir en mode automatique, positionné à le sélectionur AUTO. 13316
Exemple : modifiez la programmation du
mercredi pour avoir une temperature comfort de 13h l'après-midi a 22h le soir.
- PROG : mode programmation,
- 2X OK : sélectionnez Mercredi
-13X:le matin avant 13 h en Economie,
- 9X :13h à 22h en Confort,
- 2X :22h a minuit en Economie,
- 1X OK : validez le réglage,
- AUTO : revenez en mode automatique.
Programmation rapide
Vou pouve affecter au jour suivant la même programmation que le jour en cours.
Exemple : A partir du programme du lundi
Appuyez environ 2 sec. sur la touche (OK). Pour appliquer au programme du mardi celui du lundi.
Normes
DECLARATION DE CONFORMITE R&TTE
Désignation / Brand name : Deltia 6.23 ou Deltia 6.33
Distributeur / Distributor's name : DELTA DORE
Type / Type : Emetteur / Transmitter : Radio émetteur / 868 MHz / 2 ou 3 zones
Déclaré que le produit lié référencé ci-dessus est conforme aux exigences essentielles de la directives R&TTE1999/5/CE
3.1a Sécurité électrique / Safety :
INF EN 60950 (oct 2000) / produit TBTS / classe II.
3.1b Compatibilité electromagnetique / electro magnetic compatibility :
EN 301489_3 (juil 2000)
3.2 Utilisation efficace du spectre radioelectrique effective use of radioelectrical spectrum
EN 300-220_3 V1.1.1(sept 2000)
Déclare que les essais radio essentiels ont été effectués.
Le marquage CE et le marquage d'avertissement ① sont apposés sur le produit The CE marketing est un service de promotion (1)
Année d'apposition du marquage CE / Date of affixing CE marking : 2004
Déclaration CE construteur / CE declaration manufacturer: N° 02-059_1
Avant toute intervention, coupez le courant à votre compteur électrique (disjoncteur général).
- démontez le convecteur pour dispose d'un accès facile,
- fixez le récepteur derrière le convecteur en laissant dépasser l'antenne radio,
- raccordez le recepteur puis remontez le convecteur.
Attention: La température de fonctionnement du récepteur ne doit pas dépasser 50^ . Vous ne devez pas installer le récepteur trop pres des parties les plus chaudes du convecteur.
Emplacement
derrière le convecteur
Pour assurer une bonne transmission radio, vous doivent impérativement laisser dépasser l'antenne radio du dessus du convecteur.
Antenne
Fixation par vis
Fixation sur
le mur à l'aide
des vis et
chevilles
fournies.
Fixation par adhesif
double-face
Fixation sur
le mur (surface propre)
à l'aide de l'adhesi
double-face fourni
- vérifier que le récepteur n'est plus associé à l'ancienne zone en modifiant l'allure de celle-ci (sur leprogrammateur, en position AUTO, appuyez la touche de la zone pour passer de Confort à Economie et vérifie que les voyants du récepteur ne changent pas),
- vous pouvez associier la nouvelle zone du programmateur au récepteur.
Test radio
- Positionnez le sélecteur sur la position le réglage de l'heure s'affiche,
-
Appuyez 2 fois sur ,C2=0 s'affiche,
-
Appuyez sur () ou () pour selectionner C2=1,
-
puis appuyez sur pour afficher le test de la zone 1 (tSt1).
Leprogrammateurenvoiedestramesverslerécepteur.
- Appuyez sur OK, pour tester les zones suivantes (tSt2 ou tSt3 s'affiche).
Levoyant OK du récepteur clignote à chaque réception. La transmission radio est correcte. Dans le cas contraire, déplacez le programmeur.
Pour quitter appuyez sur (OK) , ou changer de position.
Utilisation
Le sélecteur
Il permet d'acceder à l'ensemble des fonctions du produit :
-choisir un des cinq modes,
- régler l'heure et modifier le programme.
Fonctionnement normal
Enutilisationnormale,leprogrammateurchoisitl'allure en fonction du programme,de l'heure et du jour en cours. Les ordres sont transmis par radio aux recepteurs.Les fils pilotes des recepteurs transmettent l'ordre aux convecteurs.Les convecteurs se déclenchent en fonction de I'ordre reçu,de la temperture ambiente quils mesurent et de leurs propres réglages.La régulationse fait pièce par piece.
Attention : pour que les convecteurs soient commandés par le programmateur, il doit impératifement être en position AUTOMATIQUE.
n nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnnee nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nannnee
