| Type d'appareil | Programmateur hebdomadaire 2 zones |
| Nombre de zones | 2 |
| Type de commande | Par courants porteurs |
| Alimentation | Non précisé |
| Affichage | Écran LCD |
| Programmation | Hebdomadaire |
| Compatibilité | CEE 89/336, CEE 73/23 modifiée, CEE 93/68 |
| Fonction principale | Gestion du chauffage |
| Installation | Murale |
| Réglage température | Oui |
| Type de contrôle | Électronique |
| Dimensions | Non précisé |
| Poids | Non précisé |
| Garantie | Non précisé |
| Langue du manuel | Français |
FOIRE AUX QUESTIONS - DRIVER 220 CPL DELTA DORE
Questions des utilisateurs sur DRIVER 220 CPL DELTA DORE
Pour configurer les radiateurs en zone Z1 avec le DRIVER 220 CPL de DELTA DORE, suivez ces étapes :
1. Vérification de la compatibilité
Assurez-vous que vos radiateurs et votre système de chauffage sont compatibles avec le DRIVER 220 CPL et qu'ils peuvent être contrôlés via ce module.
2. Connexion et alimentation
Branchez le DRIVER 220 CPL sur votre réseau électrique selon les instructions d'installation. Vérifiez que le module est correctement alimenté et communique avec votre système domotique ou de gestion de chauffage.
3. Accès à l'interface de configuration
Utilisez l'interface de gestion associée au DRIVER 220 CPL (application ou logiciel) pour accéder aux paramètres de votre installation.
4. Définition de la zone Z1
- Dans l'interface, localisez la section de gestion des zones de chauffage.
- Créez ou sélectionnez la zone nommée "Z1".
- Assignez les radiateurs que vous souhaitez contrôler dans cette zone.
5. Paramétrage des radiateurs
- Réglez la température cible pour la zone Z1 selon vos besoins.
- Programmez les horaires de fonctionnement pour optimiser le confort et la consommation d'énergie.
6. Test et ajustement
Après configuration, surveillez le comportement des radiateurs en zone Z1. Ajustez les paramètres si nécessaire pour obtenir le confort souhaité.
Cette configuration permet de gérer efficacement les radiateurs de la zone Z1 via le DRIVER 220 CPL, en optimisant la gestion énergétique de votre installation.
L'affichage "PArA" sur votre DELTA DORE DRIVER 220 CPL est un code indiquant généralement que l'appareil est en mode paramétrage ou qu'il nécessite une intervention spécifique. Voici ce que vous pouvez faire :
Signification de l'affichage "PArA"
"PArA" est l'abréviation de "Paramétrage". Cela signifie que le module est en attente d'une configuration ou que certains réglages doivent être effectués pour assurer son bon fonctionnement.
Étapes pour résoudre l'affichage "PArA"
- Vérifiez si une configuration est nécessaire : Assurez-vous que le module a été correctement paramétré selon votre installation. Cela peut inclure l'association avec d'autres équipements ou la définition de certains réglages.
- Redémarrez l'appareil : Éteignez le module, patientez quelques secondes, puis rallumez-le pour voir si le message disparaît.
- Effectuez une réinitialisation si besoin : Si le message persiste, vous pouvez réinitialiser le module aux paramètres d'usine pour repartir sur une configuration propre. Cette opération peut impliquer un bouton de réinitialisation ou une procédure spécifique.
- Vérifiez les connexions électriques : Assurez-vous que toutes les connexions sont bien en place et que le câblage est correct.
Conseil supplémentaire
Si après ces étapes le message "PArA" reste affiché, il est recommandé de contacter le support technique DELTA DORE pour obtenir une assistance adaptée à votre situation.
Pour mettre à l'heure votre DELTA DORE DRIVER 220 CPL, suivez ces étapes simples :
- Allumez l'appareil : Assurez-vous que le DRIVER 220 CPL est sous tension.
- Accédez au menu de réglage : Appuyez sur le bouton Menu ou Réglages situé sur l'appareil pour entrer dans les options de configuration.
- Trouvez l'option de réglage de l'heure : Utilisez les boutons de navigation pour sélectionner Réglage de l'heure ou Horloge.
- Réglez l'heure : Ajustez les heures et les minutes à l'aide des boutons correspondants. Vérifiez si le format 12h/24h est disponible et sélectionnez-le selon votre préférence.
- Confirmez les modifications : Validez en appuyant sur OK ou Valider pour enregistrer l'heure réglée.
- Quittez le menu : Appuyez sur Menu ou Retour pour sortir du mode de configuration.
Après ces étapes, l'heure de votre DELTA DORE DRIVER 220 CPL sera correctement réglée et synchronisée.
Si vous ne parvenez pas à régler le chauffage avec le DRIVER 220 CPL de DELTA DORE, voici plusieurs pistes à vérifier pour résoudre ce problème :
1. Vérification de l'alimentation électrique
Assurez-vous que le DRIVER 220 CPL est correctement alimenté. Contrôlez les fusibles, les disjoncteurs et les connexions électriques pour garantir que l'appareil reçoit bien du courant.
2. Accès et navigation dans l'interface
Allumez l'appareil et accédez au menu principal. Vérifiez que vous êtes bien dans le bon mode ou menu pour effectuer les réglages de chauffage.
3. Sélection du mode de chauffage
Recherchez les options de modes de chauffage telles que Confort, Éco ou Hors gel. Assurez-vous de sélectionner le mode adapté avant de modifier la température.
4. Réglage de la température
Utilisez les commandes (boutons ou flèches) pour ajuster la température souhaitée. Si le réglage ne répond pas, cela peut indiquer un problème logiciel ou matériel.
5. Vérification des zones de chauffage
Si votre installation comporte plusieurs zones, confirmez que vous êtes en train de régler la bonne zone. Un mauvais choix de zone pourrait expliquer l'absence de réaction.
6. Redémarrage de l'appareil
Effectuez un redémarrage complet du DRIVER 220 CPL. Cela peut parfois résoudre des blocages ou erreurs temporaires.
7. Contrôle des messages d'erreur
Si un code ou message d'erreur s'affiche, notez-le. Cela peut orienter vers la cause précise du problème, comme une panne ou une mauvaise configuration.
8. Assistance supplémentaire
Si après ces vérifications vous ne pouvez toujours pas régler le chauffage, il est recommandé de contacter le service client DELTA DORE ou un professionnel qualifié pour une intervention plus approfondie.
En suivant ces étapes, vous devriez pouvoir identifier et résoudre la plupart des problèmes liés au réglage du chauffage avec le DRIVER 220 CPL.
Téléchargez la notice de votre Programmateur électrique au format PDF gratuitement ! Retrouvez votre notice DRIVER 220 CPL - DELTA DORE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DRIVER 220 CPL de la marque DELTA DORE.
MODE D'EMPLOI DRIVER 220 CPL DELTA DORE
0,15 Euros/min Programmateur hebdomadaire 2 zones par courants porteurs info. techniques Nº Indigo
0,15 Euros/min pro.deltadore.com Appareil conforme aux exigences des directives : CEE 89/336 (Compatibilité ElectroMagnétique) et CEE 73/23 modifiée CEE 93/68 (Sécurité basse tension). 2700991 Rév.2 DELTA DORE - TALCO - Bonnemain - 35270 COMBOURG E-mail : deltadore@deltadore.com Guide d'utilisation Sommaire

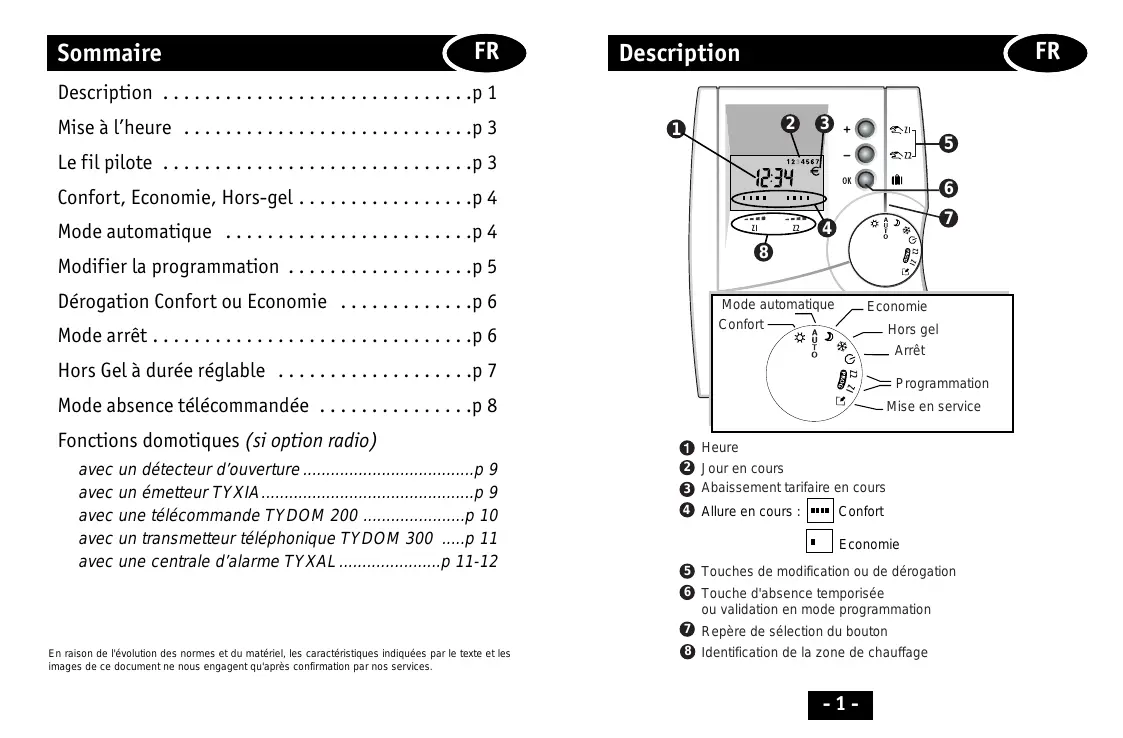

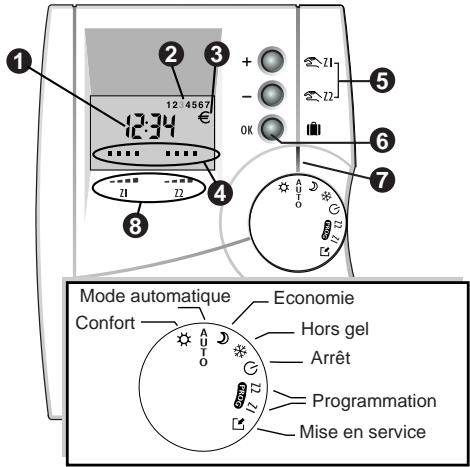

Description Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .p 1 Mise à l’heure . . . . . . . . . . . . . . . . . . . . . . . . . . . .p 3
Modifier la programmation . . . . . . . . . . . . . . . . . .p 5 Dérogation Confort ou Economie . . . . . . . . . . . . .p 6 Mode arrêt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .p 6
Mode automatique . . . . . . . . . . . . . . . . . . . . . . . .p 4 Mode automatique Confort Economie Hors gel Arrêt Hors Gel à durée réglable . . . . . . . . . . . . . . . . . . .p 7 Programmation Mode absence télécommandée . . . . . . . . . . . . . . .p 8 Fonctions domotiques (si option radio) avec un détecteur d’ouverture .....................................p 9 avec un émetteur TYXIA..............................................p 9 avec une télécommande TYDOM 200 ......................p 10 avec un transmetteur téléphonique TYDOM 300 .....p 11 avec une centrale d’alarme TYXAL ......................p 11-12 Mise en service Heure 2 Jour en cours 3 Abaissement tarifaire en cours 4 Allure en cours : Confort Economie 5 Touches de modification ou de dérogation 6 Touche d'absence temporisée ou validation en mode programmation En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services. 7 Repère de sélection du bouton 8 Identification de la zone de chauffage
- Programmation du chauffage - 1 programme personnalisable par jour et par zone - Dérogation au mode automatique : Possibilité d’adopter un mode fonctionnement (Confort, Economie...) différent de celui en cours, jusqu’au prochain changement du programme - Absence : Permanente ou temporisée (de 1 à 99 jours) pour mettre en hors gel l’installation
- Transmission par Courant Porteur - Pas de dégradations de l’installation existante - Utilisation avec des récepteurs fil pilote de la gamme CPL X2D - Compatible avec un gestionnaire de puissance (ex : GECPL1, GP4 CPL) - Système évolutif
- Gestion tarifaire - Associé à un gestionnaire de puissance CPL X2D (ex : GECPL1 ou GP4 CPL), il peut réduire votre consommation en fonction de la période tarifaire en cours - Compatibilité tous tarifs Mettre le sélecteur sur Chaque passage à 0h00 vous permet de changer de jour Le fil pilote Le principe du fil pilote permet de sélectionner, à partir de la centrale de programmation, le mode de fonctionnement désiré sur les éléments de chauffe. La température correspondante est directement déterminée par le thermostat des éléments de chauffe (régulation pièce par pièce). Ordre envoyé par la centrale - DRIVER CPL est compatible avec le module radio TYDOM 520 (réf : 6700011) qui permet l’association à des fonctions domotiques : détecteur d’ouverture, centrale d’alarme...
Température correspondante sur l'élément de chauffe Confort Réglage confort (molette thermostat) Economie Réglage Economie ou -2˚C ou -3˚C par rapport au réglage confort (selon modèle) Hors Gel
- Option radio Appui bref : avance lent. Appui maintenu : avance rapide. Arrêt
Hors Gel fixe à 7˚C ou 8˚C (selon modèle) Arrêt du chauffage
Modifier la programmation Mettre le sélecteur sur PROG Z1. Le 1er créneau horaire clignote. Confort permanent Mettre le sélecteur sur La programmation se fait par pas d'une heure. Appuyez sur les touches + (confort) ou - (économie) pour régler chaque créneau horaire. Economie permanent Mettre le sélecteur sur 1 h de confort 1 h d'économie Ex.: Confort de 6h à 9h, de 12h à 14h, de 18h à 23h. Hors-gel permanent Validation et passage au jour suivant. Recommencer pour chaque jour. Mettre le sélecteur sur Un appui maintenu sur la touche OK vous permet d'affecter au jour suivant la même programmation que le jour précédemment programmé. Mode Automatique Mettre le sélecteur sur AUTO
L'appareil suit la programmation pour les deux zones.
Mettre le bouton sur PROG Z2 pour modifier la programmation de la zone, et recommencer les opérations ci-dessus. Pour sortir du mode, changer le sélecteur de position.
Dérogation à retour automatique (en confort ou économie)
Le sélecteur est sur AUTO L'appareil suit la programmation (ex : confort sur la zone 1, économie sur la zone 2). Hors Gel à durée réglable (de 1 à 99 jours) - Mode absence A partir du mode AUTO. Appuyez sur la touche pendant environ 3 sec. jusqu'à afficher le symbole valise (absence permanente). Appuyez sur Sur la zone 1, l'appareil fonctionne en économie jusqu'au prochain changement du programme. Réglage du nombre de jours d'absence avec les touches + ou - , le symbole valise clignote. Le décompte commence. Pour une dérogation sur la zone 2, appuyez sur
Nota : Dans le cas de l’utilisation en fil pilote 6 ordres, le choix de dérogation se fait parmi 4 modes : Confort Confort -2˚C Economie Confort -1˚C Exemple : Départ le 10 Janvier, retour le 19 Janvier, indiquez 09 jours. Le fonctionnement automatique sera repris le 19 Janvier à 00H00. Arrêt du chauffage Mettre le sélecteur sur
Mode absence télécommandée (hors-gel) DRIVER 220 CPL peut être associé à une télécommande téléphonique Courant Porteur (ex : TYPHONE 2 CPL) ou à un GECPL1 dont l’entrée télécommande téléphonique est reliée à un TYPHONE 2 pour permettre, à distance, la sélection entre le mode absence et le fonctionnement automatique. - TYPHONE 2 + GECPL1 : ➊ Mise en absence Avant de quitter le logement, validez votre absence sur la télécommande téléphonique. L'inscription tELE apparaît. ➋ Retour au fonctionnement normal A distance ou localement (sur la télécommande téléphonique), commandez l'arrêt de l’ordre absence. Retour au fonctionnement indiqué par la position du bouton. Fonctions domotiques
Avec l’option radio TYDOM 520 (réf : 6700011), il est possible d’associer jusqu’à 16 produits domotiques (détecteurs d’ouverture, transmetteur téléphonique, centrale d’alarme, télécommandes...) avec le DRIVER CPL. Fonctionnement avec un détecteur d’ouverture Vous pouvez associer jusqu’à 16 détecteurs d’ouverture (nombre maximum de produits domotiques pouvant être associé). Si l’un d’eux est ouvert, le DRIVER CPL commande l’installation en Hors-gel. Fonctionnement avec un émetteur TYXIA - TYPHONE 2 CPL : ➊ Mise en absence A distance, commandez l’ordre d’absence. L’écran du DRIVER CPL affiche le symbole valise et le symbole téléphone Pour ce fonctionnement, le DRIVER CPL doit être en mode automatique. ➋ Retour au fonctionnement normal A distance : commandez l'arrêt de l’ordre absence. Localement: changez le bouton de position, puis replacez-le sur la position voulue. Un appui sur la touche permet une dérogation Economie à retour automatique au prochain changement du programme.
Un appui sur la touche permet une dérogation Confort à retour automatique au prochain changement du programme. La dérogation peut être annulée par une action sur une touche ou sur le sélecteur du DRIVER CPL.
Fonctions domotiques Fonctionnement avec une télécommande Tydom 200 A partir du domaine maison
Vous pouvez mettre l’installation en arrêt en appuyant sur la touche tactile
Cette commande arrêt est annulée soit : - par un appui sur la touche - en changeant de position le sélecteur du DRIVER CPL. Sur la position AUTO du DRIVER CPL uniquement : Un appui sur la touche tactile permet de faire une dérogation Fonctionnement avec un transmetteur téléphonique TYDOM 300 En appelant le transmetteur téléphonique TYDOM 300, vous pouvez vous laisser guider par la voix de synthèse, pour prendre connaissance ou modifier l’état de l’installation chauffage (voir notice du TYDOM 300). En cas de modification, via le transmetteur téléphonique TYDOM 300, le DRIVER CPL affiche le symbole téléphone et l’allure commandée (exemple : Confort) Pour revenir au fonctionnement normal, changez la position du sélecteur du DRIVER CPL.
Fonctionnement avec une centrale d’alarme TYXAL
La dérogation est annulée : Par zone : - à la prochaine commutation du programme de la zone, - par un appui sur la touche du DRIVER CPL. Sur les 2 zones : - en changeant de position le sélecteur du DRIVER CPL. - par un appui sur la touche
Le DRIVER CPL reçoit et affiche les informations “défaut technique” de la centrale TYXAL. En cas de défaut, l’affichage se fait en alternance avec celui du programme en cours pendant 2 minutes et indique :
6. Défaut secteur en cours
7. Défaut technique en cours
Fonctions domotiques
Maintenance Dérogation en fonction de l’état de l’alarme Sur la position AUTO uniquement et si la fonction(1) est activée : - La mise en marche totale de la centrale fait passer l’installation en dérogation Economie sur les deux zones (jusqu’au prochain changement de programme). - La mise en arrêt de la centrale fait passer l’installation en dérogation Confort sur les deux zones (jusqu’au prochain changement de programme). La dérogation est annulée : Par zone : - à la prochaine commutation du programme de la zone, - par un appui sur la touche du DRIVER CPL. Sur les 2 zones : - en changeant de position le sélecteur du DRIVER CPL Diagnostic / Solutions Rien n'apparaît sur l'écran du boîtier d'ambiance Vous venez de mettre l'appareil sous tension Attendez 30 secondes Il n'y a pas d'alimentation Vérifiez votre disjoncteur L'indication Un réduit tarifaire interrompt le fonctionnement automatique Le mode de fonctionnement en réduit tarifaire est modifiable (voir guide d'installation, § Programmation tarifaire). Les dérogations sont autorisées. apparaît. Vous n'accédez pas aux modes de fonctionnement Confort-1˚C et Confort-2˚C Votre chauffage est de type fil pilote 4 ordres ou a été défini comme tel (voir guide d'installation, § Attribution des récepteurs). (1) L'appareil affiche :
- Défaut de communication avec le GECPL1 ou GPCPL Vérifiez l'alimentation de GECPL1 ou GP4 CPL ou reconfigurez vos appareils. A partir de l’écran rAdio, appuyez simultanément sur les touches pour afficher ON ou OFF. Relâchez. L'appareil affiche :
- Défaut de communication avec le compteur électronique Vérifiez la liaison entre le compteur électronique et le gestionnaire de puissance ou contactez votre installateur. L'appareil affiche :
- Défaut de communication avec le TYPHONE 2 CPL Vérifiez l'alimentation du TYPHONE 2 CPL ou reconfigurez vos appareils (voir guide d'installation, § Attribution des récepteurs). La fonction dérogation en fonction de l’état de l’alarme est activée par défaut, elle peut être désactivée lors de la configuration radio : Appuyez sur pour sélectionner ON ou OFF.
Après 2 secondes sans appui, l’écran du DRIVER CPL revient à l’affichage rAdio, appuyez sur la touche DRIVER CPL jusqu’à l’affichage de l’heure.
