MODE D'EMPLOI DRIVER 210 CPL DELTA DORE
Appareil conforme aux exigences des directives : CEE 89/336 (Compatibilité Électromagnétique) et CEE 73/23 modifiée CEE 93/68 (Sécurité basse tension).
2700992 Rev. 2
210 CPL
Programmateur hebdomadaire 1 zone par courants porteurs
Ref. 6051103
Guide d'utilisation

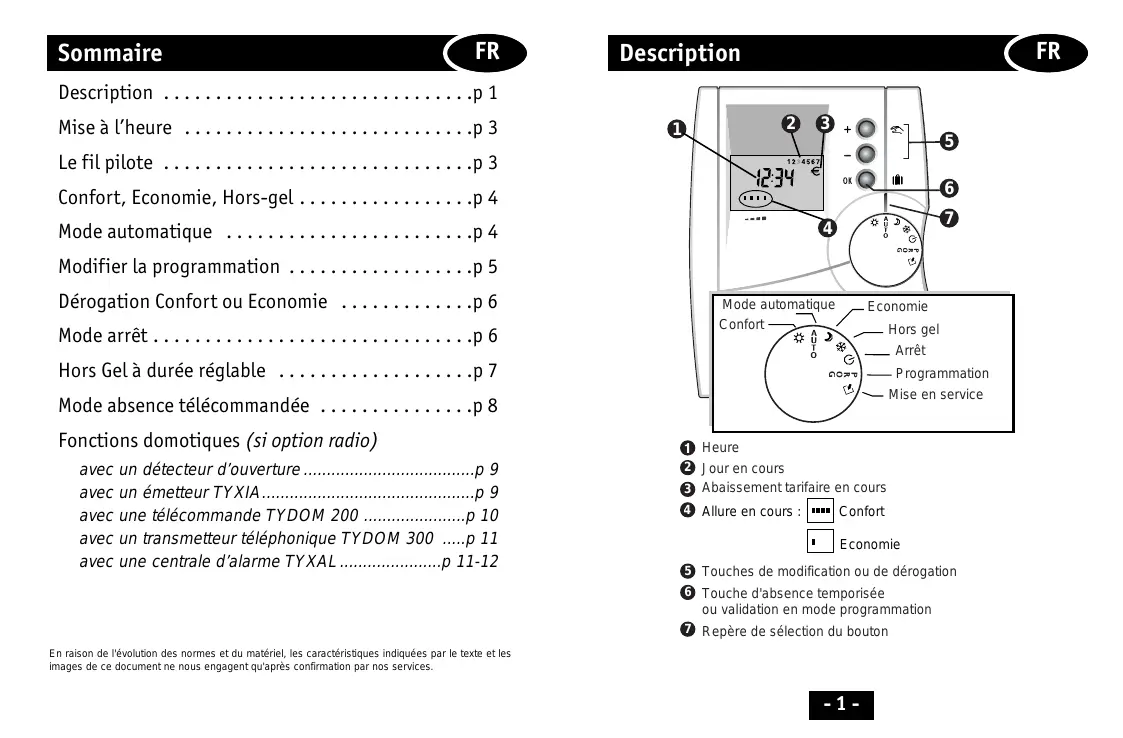

Sommaire
Description. p. 1
Mise à l'heure. p. 3
Le fil pilote. p 3
Confort, Economie, Hors-gel. p 4
Mode automatique. p 4
Modifier la programmation. p 5
Dérégulation Confort ou Économie. p 6
Mode arrêt. p6
Hors Gel à durée réglable. p 7
Fonctions domotiques (si option radio)
avec un détecteur d'ouverture. 9
avec un émetteur TYXIA.. p. 9
Avec une télécommande TYDOM 200. p 10
avec un transmetteur téléphonique TYDOM 300.... p 11
avec une centrale d'alarme TYXAL. 11-12
En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.

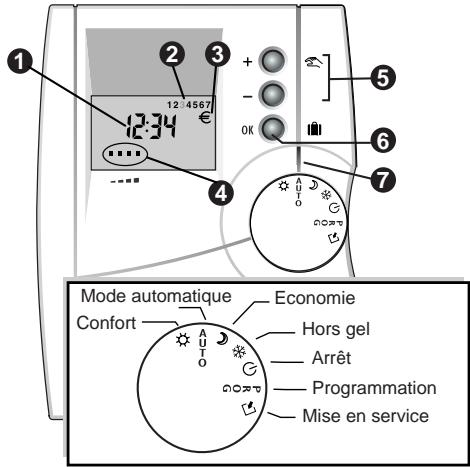

Description
Heure Jour en cours 3 Abaissement tarifaire en cours Allure en cours: Confort
Economie
Touches de modification ou de dérogation Touche d'absence temporisée ou validation en mode programmation Repère de sélection du bouton
Programmation du chauffage
- 1 programme personnalisable par jour,
- Dérivation au mode automatique :
Possibilité d'adopter un mode de fonctionnement (Confort, Économie...) différent de celui en cours, jusqu'au prochain changement du programme,
- Absence : Permanente ou temporisée (de 1 à 99 jours) pour permettre en hors-gel l'installation.
Transmission par courant porteur
- Pas de dégradations de l'installation existante,
- Utilisation avec des récepteurs fil pilote de la gamme CPL X2D,
- Compatible avec un gestionnaire de puissance (ex: GECPL1, GP4 CPL),
- Système évolutif.
Gestion tarifaire
- Associé à un gestionnaire de puissance CPL X2D (ex : GECPL1 ou GP4 CPL), il peut réduire votre consommation en fonction de la période tarifique en cours. -Compatibilité tous tarifs
Option radio
- DRIVER CPL est compatible avec le module radio TYDOM 520 (réf : 6700011) qui permet l'association à des fonctions domotiques : détecteur d'ouverture, centrale d'alarme...
1834567
Metre le
selecteur sui
Appui bref : avance lent.
Appui maintenu : avance rapide.
Chaque passage à 0h00 vous permet de changer de jour
Le fil pilote
Le principe du fil pilote permet de sélectionner, à partir de la centrale de programmation, le mode de fonctionnement désiré sur les éléments de chauffe.
La température correspondante est directement déterminée par le thermostat des éléments de chauffe (régulation pièce par pièce).
| Ordre envoyé par la centrale | Température correspondante sur l'élement de chauffe |
| Confort | Réglage comfort (molette thermostat) |
| Economie C | Réglage Economie ou -2°C ou -3°C par rapport au réglage comfort (selon modulo) |
| Hors Gel ou | Hors Gel fixe à 7°C ou 8°C (selon modulo) |
| Arrêt | Arrêt du chauffage |
Modifier la programmation
Mettre le sélecteur sur PROG Le 1er créneau horaire clignote
La programmation se fait par pas d'une heure. Appuyez sur les touches l (confort) ou (économie) pour régler chaque créneau horaire.
Ex.: Confort de 6h à 9h, de 12h à 14h, de 18h à 23h
Validation et passage au jour suivant. Recommencer pour chaque jour.
Un appui maintenu sur la touche (OK) vous permet d'affecter au jour suivant la même programmation que le jour précédemment programmé.
Pour sortir du mode, changer le sélecteur de position.
Le sélecteur est sur AUTO
L'appareil suit la programmation (ex: confort).
Appuyez sur
L'appareil fonctionne en écono jusqu'au prochain changement du programme.
Nota : Dans le cas de l'utilisation en fil pilote 6 ordres, le choix de dérogation se fait parmi 4 modes :
Confort
Confort -2°C
Economie
Confort -1°C
Arrêt du chauffage
Mettre le sélecteur sur ()
Hors gel à durée réglable (de 1 à 99 jours) - mode absence
Appuyez sur la touche pendant environ 3 sec. jusqu'à afficher le symbole valise (absence permanente).
Réglage du nombre de jours
d'absence avec les touches
ou , le symbole valise clignote.
Le décompte commence.
Exemple : Départ le 10 Janvier, retour le 19 Janvier, indiquez 09 jours.
Le fonctionnement automatique sera repris le 19 Janvier à 00H00.
Mode absence télécommandée (hors-gel)
DRIVER 210 CPL peut être associé à une télécommande téléphonique Courant Porteur (ex : TYPHONE 2 CPL) ou à un GECPL1 dont l'entrée télécommande téléphonique est reliée à un TYPHONE 2 pour permettre, à distance, la sélection entre le mode absence et le fonctionnement automatique.
Mise en absence
Avant de quitter le logement, validez votre absence sur la télécommande téléphonique. L'inscription TÉLÉ apparait.
A distance ou localement (sur la télécommande téléphonique), commandez l'arrêt de l'ordre absence. Retour au fonctionnement indiqué par la position du bouton.
0 Mise en absence
À distance, commandez l'ordre d'absence. L'écran du DRIVER CPL affiche le symbole valise et le symbole téléphone.
À distance : commandez l'arrêt de l'ordre absence. Localement : changez le bouton de position, puis replacez-le sur la position voulue.
Fonctions domotiques
Avec l'option radio TYDOM 520 (réf : 6700011), il est possible d'associer jusqu'à 16 produits domotiques (détecteurs d'ouverture, transmetteur téléphonique, centrale d'alarme, télécommandes...) avec le DRIVER CPL.
Fonctionnement avec un détecteur d'ouverture
Vous pouvez associer jusqu'à 16 détecteurs d'ouverture (nombre maximum de produits domotiques pouvant être associés).
Si l'un d'eux est ouvert, le DRIVER CPL commande l'installation en Hors-gel.
Fonctionnement avec un émetteur TYXIA
Pour ce fonctionnement, le DRIVER CPL doit être en mode automatique.
Un appui sur la touche permet une dérogation Confort à retard automatique au prochain changement du programme.
Un appui sur la touche permet une dérogation Économie à retard automatique au prochain changement du programme.
La dérogation peut être annulée par une action sur une touche ou sur le sélecteur du DRIVER CPL.
Fonctionnement avec une télécommande tydom 200
Vous pouvez mettre l'installation en arrêt en appuyant sur la touche tactile
Cette commande d'arrêt est annulée soit :
- par un appui sur la touche
- en changeant de position le sélecteur du DRIVER CPL.
Sur la position AUTO du DRIVER CPL uniquement :
Un appui sur la touche tactile ou permet de faire une dérogation
La dérogation est annulée :
- par un appui sur la touche du DRIVER CPL,
- en changeant de position le sélecteur du DRIVER CPL.
- par un appui sur la touche, ou de la TYDOM 200.
Fonctionnement avec un transmetteur téléphonique TYDOM 300
En appelant le transmetteur téléphonique TYDOM 300, vous pouvez vous laisser guider par la voix de synthèse, pour prendre connaissance ou modifier l'état de l'installation chauffage (voir notice du TYDOM 300).
En cas de modification, via le transmetteur téléphonique TYDOM 300, le DRIVER CPL affiche le symbole téléphone et l'allure commande (exemple : Confort)
Pour revenir au fonctionnement normal, changez la position du sélecteur du DRIVER CPL.
Fonctionnement avec une centrale d'alarme TYXAL
Le DRIVER CPL reçoit et affiche les informations "défaut technique" de la centrale TYXAL. En cas de défaut, l'affichage se fait en alternance avec celui du programme en cours pendant 2 minutes et indique :
- Alarme intrusion ou technique
- Autoprotection
- Pile
- Supervision
- Issue ouverte
- Défaut secteur en cours
- Défaut technique en cours
Dérogation en fonction de l'objet de l'alarme
Sur la position AUTO uniquement et si la fonction(1) est activée :
- La mise en marche totale de la centrale fait passer l'installation en dérogation Économie (jusqu'au prochain changement de programme).
- La mise en arrêt de la centrale fait passer l'installation en dérogation Confort (jusqu'au prochain changement de programme).
La dérogation est annulée :
- par un appui sur la touche du DRIVER CPL,
- en changeant de position le sélecteur du DRIVER CPL.
La fonction dérogation en fonction de l'état de l'alarme est activée par défaut, elle peut être désactivée lors de la configuration radio :
À partir de l'écran Radio, appuyez simultanément sur les touches et pour afficher ON ou OFF. Relâchez.
Appuyez sur ou pour sélectionner ON ou OFF.
Après 2 secondes sans appui, l'écran du DRIVER CPL revient à l'affichage radio, appuyez sur la touche OK du DRIVER CPL jusqu'à l'affichage de l'heure.
Maintenance
| Diagnostic / Solutions |
| Rien n'apparaît sur l'écran du boîtier d'ambiance | Vous venez de mettre l'appareil sous tensionAttendez 30 secondesIl n'y a pas d'alimentationVérifiéz votre disjoncteur |
| L'indication € apparaît. | Un réduit tarifaire interrupt le fonctionnement automatiqueLe mode de fonctionnement en réduit tarifaire est modifiable (voir guide d'installation, § Programmation tarifaire). Les dérogations sont autorisées. |
| Vous n'accédez pas aux modes de fonctionnement Confort-1°C et Confort-2°C | Votre chauffage est de type fil pilote 4 ordres ou a été défini comme tel (voir guide d'installation, § Attribution des récepteurs). |
| L'appareil affiche : DEF6 | • Désaft de communication avec le GECPL1 ou GPCPLVérifiéz l'alimentation de GECPL1 ou GP4 CPL ou reconfigurez vos apparêils. |
| L'appareil affiche : DEF7 | • Défaut de communication avec le compteur électroniqueVérifiéz la liaison entre le compteur électronique et le gestionnaire de puissance ou contactez vous installateur. |
| L'appareil affiche : DEF8 | • Défaut de communication avec le TYPHONE 2 CPLVérifiéz l'alimentation du TYPHONE 2 CPL ou reconfigurez vos apparêils (voir guide d'installation, § Attribution des récepteurs). |
