EURO-TYBOX - Thermostat connecté DELTA DORE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat connecté
Marque	DELTA DORE
Modèle	EURO-TYBOX
Dimensions (approx.)	80 x 80 x 25 mm
Poids	150 g
Alimentation	2 piles AA (1,5 V)
Type de piles	Alcaline ou lithium
Autonomie des piles	Environ 1 an
Affichage	Écran LCD
Température de fonctionnement	0°C à 40°C
Température de stockage	-10°C à 60°C
Compatibilité chauffage	Chaudières, pompes à chaleur, convecteurs, radiateurs électriques
Type de régulation	Tout ou rien ou PID (selon configuration)
Programmation	Hebdomadaire, modes jour/nuit, vacances
Précision	±0,5°C
Puissance max commutée	5 A sous 220 V (cos φ = 1)
Raccordement	Filaire (bornes 1 et 2)
Sécurité	Coupure de courant avant toute intervention
Entretien et nettoyage	Chiffon sec, sans solvant ni produit abrasif
Pièces détachées et réparabilité	Piles, vis de fixation ; remplacement simple par l'utilisateur

FOIRE AUX QUESTIONS - EURO-TYBOX DELTA DORE

Comment installer le thermostat EURO-TYBOX ?

Avant toute intervention, coupez le courant. Retirez l'ancien thermostat si présent. Utilisez l'appareil comme gabarit pour percer deux trous de 5 mm à 1,5 m de hauteur. Raccordez les fils sur les bornes 1 et 2 selon votre schéma d'installation (2 ou 3 fils). Vissez le thermostat au mur, insérez les piles et réarmez le disjoncteur.

Que faire si l'écran ne s'allume pas ?

Vérifiez que les piles sont correctement insérées et en bon état (remplacez-les si nécessaire). Assurez-vous que le disjoncteur est armé. Si l'écran reste éteint, contactez le service après-vente.

Comment programmer les plages horaires ?

Appuyez sur le bouton Programme pour accéder aux réglages. Utilisez les flèches pour définir les heures de mise en marche et d'arrêt pour chaque journée. Vous pouvez programmer jusqu'à 4 périodes par jour.

Comment remplacer les piles ?

Faites glisser la porte coulissante vers le haut pour l'ouvrir. Retirez les piles usagées et insérez deux nouvelles piles AA (alcaline ou lithium) en respectant la polarité. Refermez la porte.

Mon chauffage ne s'arrête pas, que faire ?

Vérifiez que la température de consigne n'est pas trop élevée. Assurez-vous que le thermostat n'est pas en mode Vacances ou Confort permanent. Si le problème persiste, coupez le disjoncteur et vérifiez le câblage.

Le thermostat est-il compatible avec une chaudière gaz ?

Oui, l'EURO-TYBOX peut commander une chaudière gaz. Il suffit de raccorder les bornes 1 et 2 sur l'entrée thermostat d'ambiance de la chaudière, après avoir retiré le shunt éventuel.

Comment régler la température de consigne ?

Tournez la molette ou utilisez les touches + et - pour ajuster la température souhaitée. La température s'affiche à l'écran. Le thermostat maintient cette température jusqu'au prochain changement de programme.

Que signifie le symbole clignotant sur l'écran ?

Un symbole clignotant peut indiquer une demande de chauffage (flamme), un défaut de pile (pile faible) ou une programmation active. Consultez la notice pour identifier le symbole exact.

Comment réinitialiser le thermostat aux réglages d'usine ?

Maintenez enfoncé le bouton Reset (situé sous la porte coulissante) pendant 5 secondes. Tous les paramètres retrouveront leurs valeurs par défaut. Vous devrez reprogrammer les plages horaires.

Où placer le thermostat dans la maison ?

Installez le thermostat à 1,5 m du sol, dans une pièce de référence (souvent le salon), à l'abri des sources de chaleur (radiateurs, soleil) et des courants d'air (portes, fenêtres).

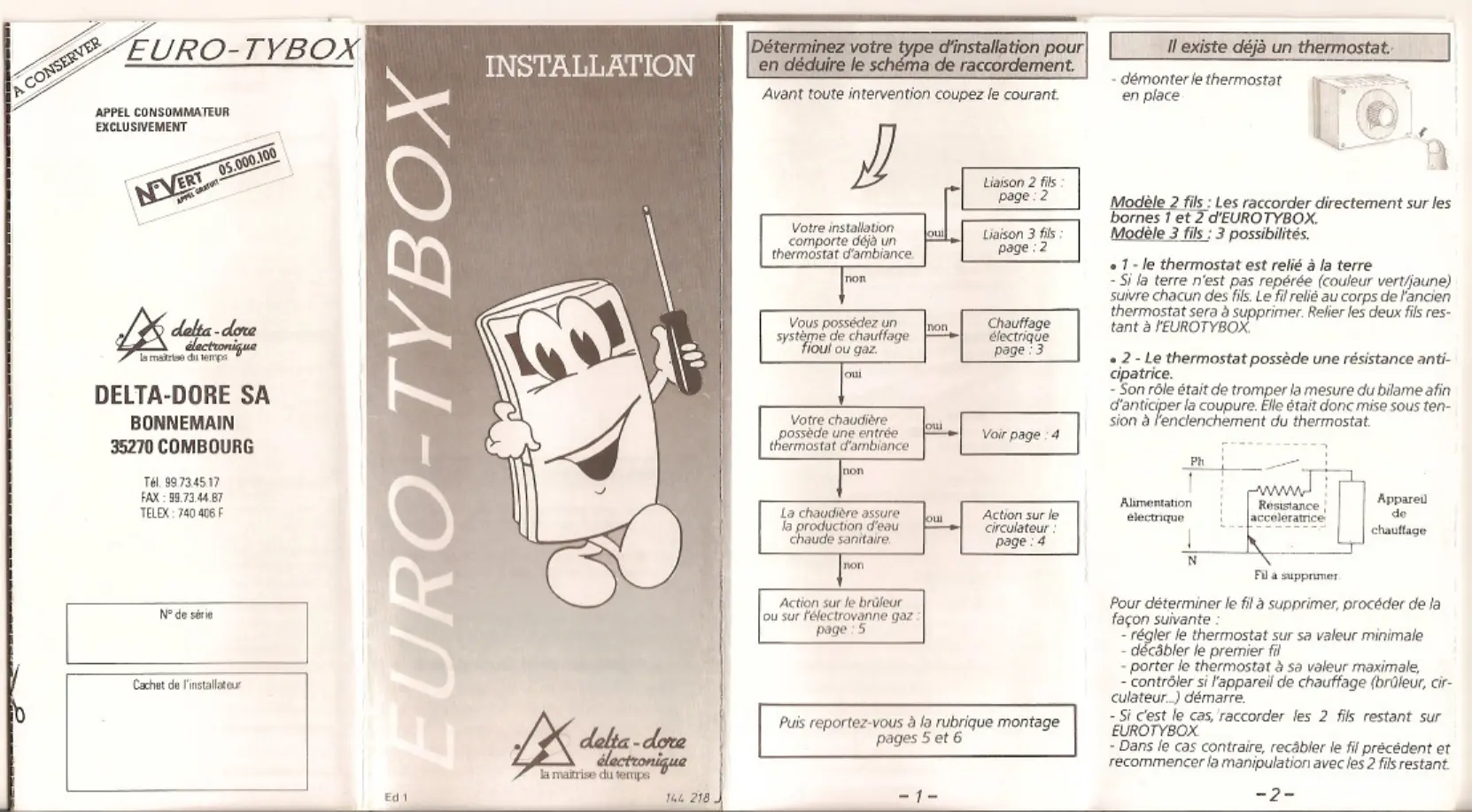

MODE D'EMPLOI EURO-TYBOX DELTA DORE

électronique du temps

La maîtrise du temps

Delta-Dore Sa

BONNEMAIN

35270 COMBOURG

Tel.[phone]

FAX:[phone]

TELEX:740406F

Numéro de série

Cachet de l'installateur

Installation

la maîtrise du temps

delta-dore

electronique

la maintenance du temps

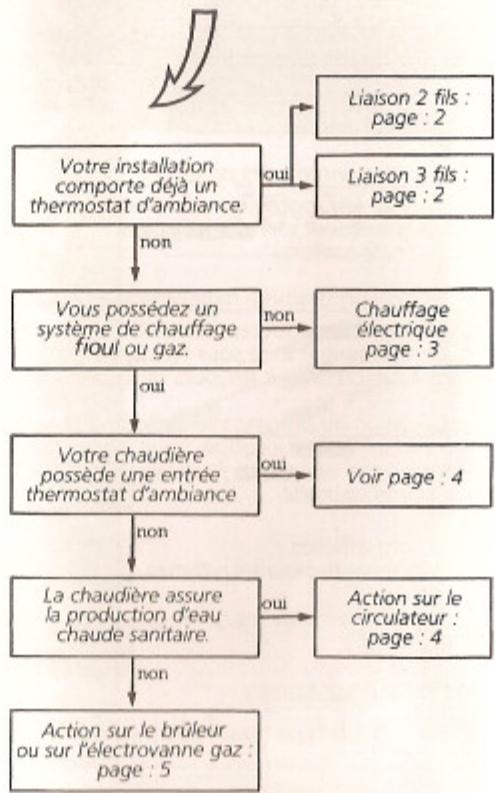

Determinez voire type d'installation pour en déduire le schéma de raccordement.

Avant toute intervention, coupez le courant.

Puis reportez-vous à la rubrique montage pages 5 et 6

Il existe déjà un thermostat.

• démonter le thermostat en place

Modèle 2 fils : Les racorder directement sur les bornes 1 et 2 d'EUROTYBOX.

Modèle 3 fils : 3 possibilités.

1- Le thermostat est relié à la terre - Si la terre n'est pas représentée (couleur vert/jaune) suivant chacun des fils. Le fil relié au corps de l'ancien thermostat sera à supprimer. Relier les deux fils restants à l'Eurotybox. 2- Le thermostat possède une résistance anticipatrice. - Son rôle était de tromper la mesure du bilame afin d'anticiper la coupure. Elle était donc mise sous tension à l'enclenchement du thermostat.

Pour déterminer le fil à supprimer, procéder de la façon suivante :

• régler le thermostat sur sa valeur minimale
• décabler le premier fil
• porter le thermostat à sa valeur maximale,
• contrôle si l'appareil de chauffage (brûleur, circulateur...) démarre. -Si c'est le cas, raccorder les 2 fils restant sur EUROTOYBOX.
• Dans le cas contraire, recabler le fil précédent et recommencer la manipulation avec les 2 fils restant.

Il est nécessaire pour cette opération que le disjoncteur soit armé. Le couper avant toute intervention sur les fils. Prendre garde à ne pas toucher le fil déconnecté.

3-Le thermostat commandait une chaudière, Chaffoteaux et Maury de type TIG ou similaire, nécessitant de conserver les 3 fils.

Chauffage électrique.

1 - EUROTOYBOX pilote un contacteur de puissance.

2 - EUROTYBOX est associé directement aux délesteurs Delta Dore (Reyder par exemple). Le raccorder sur l'entrée télécommande, ce qui évite le rajout d'un ou de plusieurs contacteurs.

La chaudière possède une entrée thermostat d'ambiance.

Enlever le shunt et y raccorder les bornes 1 et 2 d'EUROTYBOX

La chaudière assure la production d'eau chaude sanitaire.

EUROTYBOX Pilote le circulateur 220 V. ATTENTION, maxi S A 220 V, COS = 1

Chaudière au sol

EUROTYBOX est en série avec l'aquastat.

Chaudière murale gaz

EUROTYBOX est en série dans la commande de l'électrovanne.

Installation de eurotybox.

Vous avez déterminé le type de raccordement (page 1 à 5).

1 - Dégager complètement la porte coulissante de l'appareil et récupérer l'ensemble vis et chevilles placées dans le logement des piles.

En utilisant l'appareil comme gabarit, placer celui-ci de manière à ce que les trous de fixations soient

centres autour de la sortie des fils, et positionnez leur position.

La hauteur recommandée est de 1,5 m dans un endroit accessible, à l'abri des sources de chaleur et des courants d'air. (Pose d'un thermostat ou déplacement de l'ancien).

3 - Percer 2 trous 0 5 aux emplacements déterminés precedemment et y inclure les 2 chevilles. La longueur des fils de raccordement ne doit pas dépasser 6 cm.

4 - Visser les fils dans les bornes déterminées aux pages précédentes.

5 - Rabatte l'appareil vers le mur en prenant soin de placer les fils dans le compartiment prévu à cet effet.

Immobiliser le thermostat par les 2 vis fournies. Serrer la fond.

Rearmer le disjoncteur.

Note: Si exceptionnellement vous constatez un écart de régulation très important (supérieur à 1°C) pouvez couper le shunt au dos de l'appareil.

ATTENTION les cycles de fonctionnement sont alors fréquents (10 minutes).
