M-06 - Voiture radiocommandée TAMIYA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Châssis de voiture radiocommandée (RC) 1/10
Marque	Tamiya
Modèle	M-06
Catégorie	Kit de châssis RC (non assemblé)
Échelle	1/10
Transmission	Traction avant (FWD)
Longueur	315 mm
Largeur	165 mm
Empattement	210 mm
Poids approximatif	350 g (sans électronique ni carrosserie)
Alimentation moteur	Moteur électrique 540 (non inclus)
Alimentation batterie	Batterie NiMH ou LiPo 7.2V (non incluse)
Fonction direction	Servo standard (non inclus)
Fonction propulsion	Variateur ESC (non inclus)
Type de carrosserie	Polycarbonate, compatible carrosseries M-06 (non incluse)
Électronique requise	Moteur, ESC, servo, récepteur, batterie, émetteur
Matériaux du châssis	Plastique ABS, métal (vis, axes)
Entretien	Nettoyage après usage, graissage des engrenages, vérification des vis
Sécurité	Utiliser dans un espace dégagé, hors de portée des enfants sans surveillance
Pièces détachées	Disponibles sous référence Tamiya (ex: 54500 pour kit de roulements)
Réparabilité	Modulaire, facile à réparer avec outils de base

FOIRE AUX QUESTIONS - M-06 TAMIYA

Quelle est la difficulté d'assemblage du kit M-06 ?

Le M-06 est un kit de difficulté moyenne, nécessitant environ 3 à 5 heures pour un montage de base. Il est recommandé aux débutants avec une expérience minimale en modélisme.

Quels outils sont nécessaires pour assembler le M-06 ?

Vous aurez besoin d'un tournevis cruciforme (taille PH1 et PH2), d'une pince à bec fin, d'un cutter ou ciseaux pour la carrosserie, et éventuellement d'une pince à circlips. La notice recommande des outils de précision.

Quel moteur et variateur choisir pour le M-06 ?

Un moteur 540 standard (ex: Tamiya RS-540) et un variateur ESC de base (ex: Tamiya TEU-106BK) conviennent parfaitement. Pour plus de performances, un moteur brushless 17.5T ou 21.5T avec un ESC compatible est recommandé.

Le M-06 est-il compatible avec les carrosseries Mini Cooper ?

Oui, le châssis M-06 a été conçu pour les carrosseries de type Mini Cooper (empattement 210 mm). Tamiya propose plusieurs carrosseries officielles, comme la Mini Cooper S (réf. 84154).

Quelle batterie utiliser pour le M-06 ?

Le châssis accepte les batteries 7.2V NiMH de forme bâton (stick pack) ainsi que les LiPo 2S (7.4V) avec une capacité typique de 3000 à 5000 mAh. Vérifiez l'espace dans le compartiment.

Comment régler la carrosserie sur le M-06 ?

Utilisez les supports de carrosserie fournis (clips et corps de support). Percez les trous aux emplacements indiqués, fixez les clips et ajustez la hauteur avec les entretoises. La carrosserie doit être peinte avant montage.

Le M-06 nécessite-t-il une lubrification particulière ?

Il est conseillé de graisser les engrenages (différentiel et boîte) avec de la graisse silicone ou Tamiya Cera-Grease. Les axes et roulements peuvent être huilés légèrement. Évitez l'excès de graisse.

Quels pneus sont adaptés au M-06 ?

Le M-06 utilise des roues de 1/10 avec un hexagone de 12 mm. Des pneus de route (tendres pour asphalte) ou des pneus d'endurance (durs) sont disponibles. Les pneus Tamiya radial sont un bon choix.

Comment entretenir le M-06 après une utilisation en extérieur ?

Démontez les roues, nettoyez le châssis avec une brosse douce, vérifiez l'absence de corps étrangers dans les engrenages. Séchez soigneusement et appliquez un léger lubrifiant sur les parties métalliques.

Où trouver les pièces de rechange pour le M-06 ?

Les pièces détachées sont disponibles chez les revendeurs Tamiya ou en ligne. Les réf. courantes : kit de roulements (54500), amortisseurs CVA (54116), supports de carrosserie (51110). Consultez la liste des pièces dans la notice.

MODE D'EMPLOI M-06 TAMIYA

★Utiliser un servo de taille standard. Un mini-servo ne peut pas être installé.

RADIO CONTROL UNIT

Pour piloter ce modèle, nous vous suggérons d'employer un ensemble de radiocommande 2 voies standard avec variateur de vitesse électronique (récepteur et variateur de taille mini et servo de taille standard recommandés).

★Lire et suivre les instructions fournies avec l'ensemble R/C.

ALIMENTATION

Le moteur qui équipe ce modèle peut être alimenté par un pack d'accus Tamiya. Charger le pack selon les indications du manuel du pack et du chargeur.

2-Kanal RC-Einheit mit elektronischem Fahrregler Ensemble R/C 2 voies avec variateur électronique

★Récepteur et variateur électronique de petite taille recommandés.

Compatible charger Geeignetes Ladegerät Chargeur compatible

《走行用ボディ》

Se procurer séparément une carrosserie polycarbonate érhelle 1:10 TAMIYA (M-06).

《用意する工具》

TOOLS RECOMMENDED BENÖTIGTE WERKZEUGE OUTILLAGE

+ドライバー(大)

Couteau de modéliste

瞬間接着剤（タイヤ用）

Instant cement Sekundenkleber Colle rapide

合成ゴム系接着剤

★Une lime, un chiffon et un pied à coulisse seront également utiles.

• Bien lire et assimiler les instructions avant de commencer l'assemblage. La construction du modèle par un enfant doit s'effectuer sous la surveillance d'un adulte.
  L'assemblage de ce kit requiert de l'outillage, en particulier des couteaux de modélisme. Manier les outils avec pré-caution pour éviter toute blessure.
  ●Lire et suivre les instructions d'utilisation des peintures et ou de la colle, si utilisées (non incluses dans le kit).
  ●Garder hors de portée des enfants en bas âge. Ne pas laisser les enfants mettre en bouche ou sucer les pièces, ou passer un sachet vinyl sur la tête.

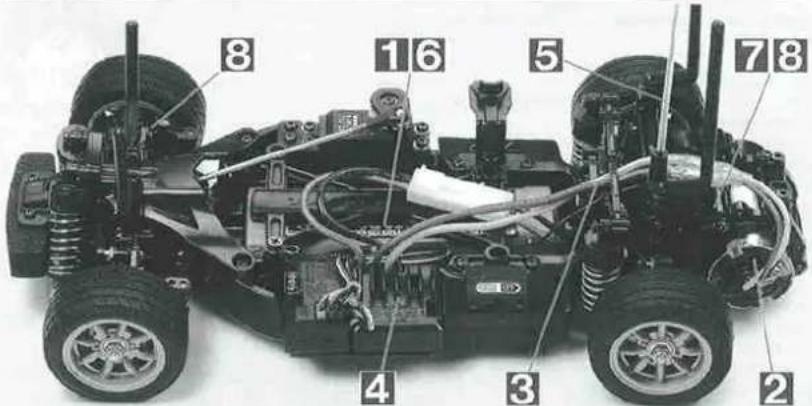

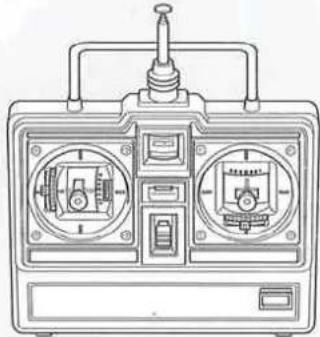

1. ●Emetteur: sert de boîtier de commande. Les actions sur le manche de direction/volant ou sur le manche de gaz/gâchette sont converties en signaux radio transmis par le biais de l'antenne.
   ●Volant/Gâchette: permettent de contrôler respectivement la direction et le régime moteur du modèle.
2. Récepteur: capte les signaux de l'émetteur, les convertit en impulsions et contrôle les mouvements du(des) servo(s) et le variateur électronique de vitesse.
3. ●Variateur électronique de vitesse: reçoit un signal du récepteur et régule la quantité de courant alimentant le moteur.
4. ●Servo de direction: convertit les signaux émanant du récepteur en mouvements mécaniques.

★Il y a beaucoup de peites vis, d'écrous et de pièces similaires. Les assembler soigneusement en se référant aux dessins. Pour éviter les erreurs suivre les stades du montage dans l'ordre indiqué.

★Ce modèle ne nécessite pas l'emploi de frein-filet pour son montage.

Graisse les endroits indiqués par ce symbole. Graisser d'abord, assembler ensuite.

※の部品はキットには含まれていません。

Les pièces marquées ※ ne sont pas incluses dans le kit.

★Assimilez les instructions parfaitement avant l'assemblage.

★Appliquer de la graisse à l'extrémité de la vis si l'assemblage est trop juste.

Les pièces marquées ※ ne sont pas incluses dans le kit.

OPTIONS

★Se référer à la page 17 pour installer des pièces optionnelles.

Pignon moteur 20 dents

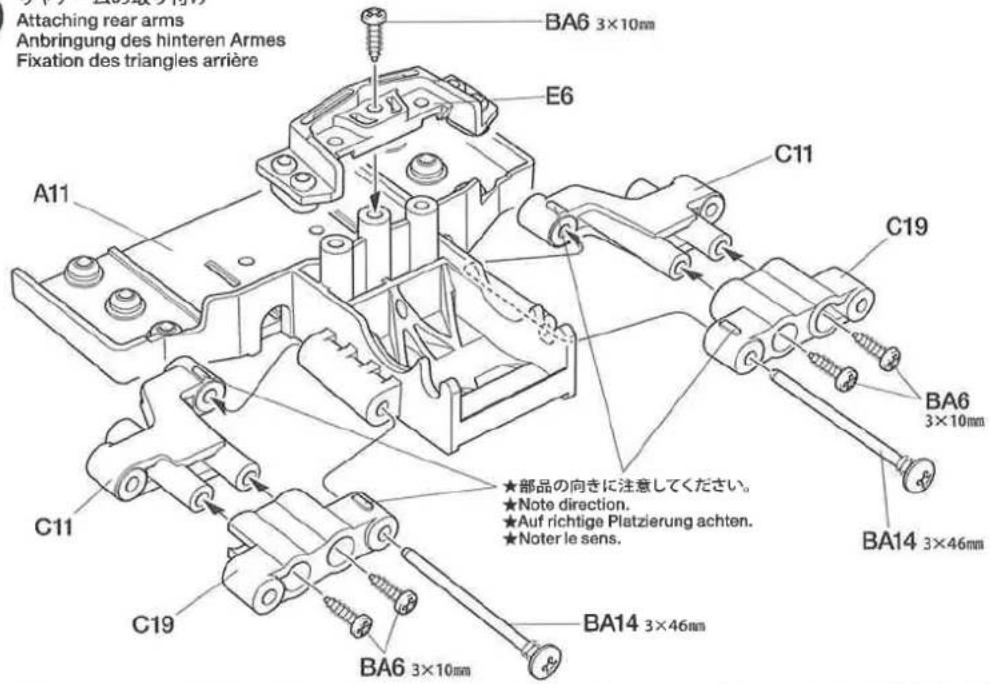

Fixation des triangles arrière

6

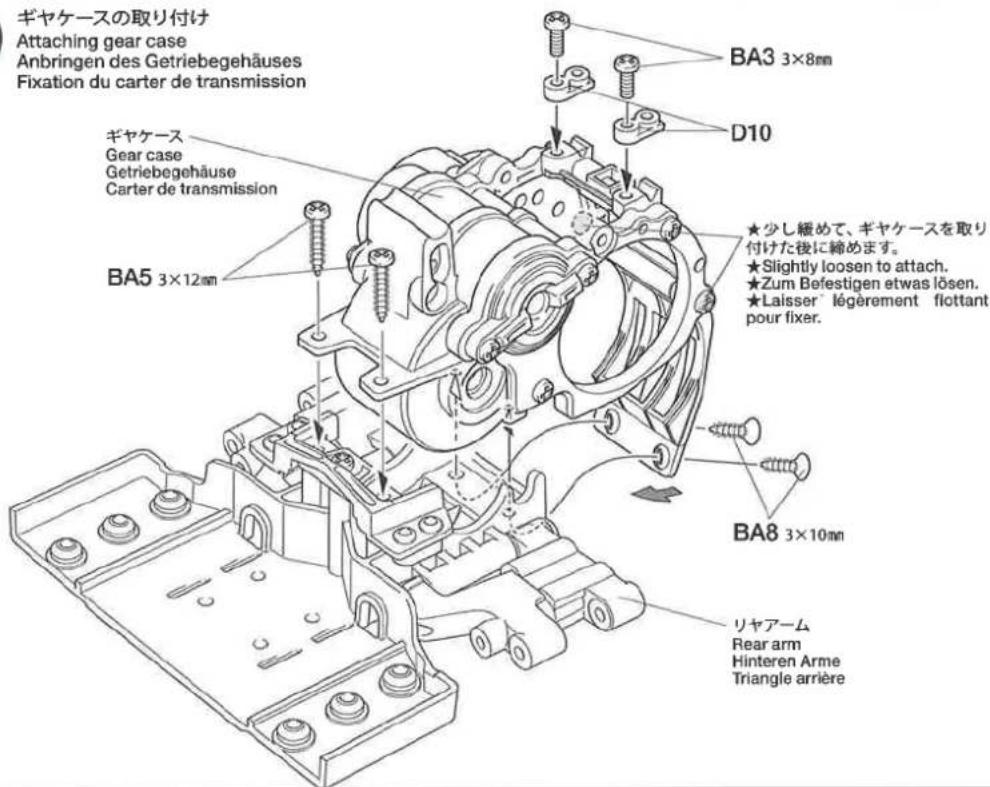

ギャケースの取り付け

Attaching gear case

Fixation du carter de transmission

7

ピニオンギャの取り付け

Fixation du pignon moteur

★Bloquer sur le méplat de l'arbre.

8

BA2×2

3×10mm丸ビス Screw Schraube Vis

Fixation du pont arrière

M-06M

9

リヤセクションの取り付け

Fixation du pont arrière

M-06L

Joint torique (noir)

BB18×2

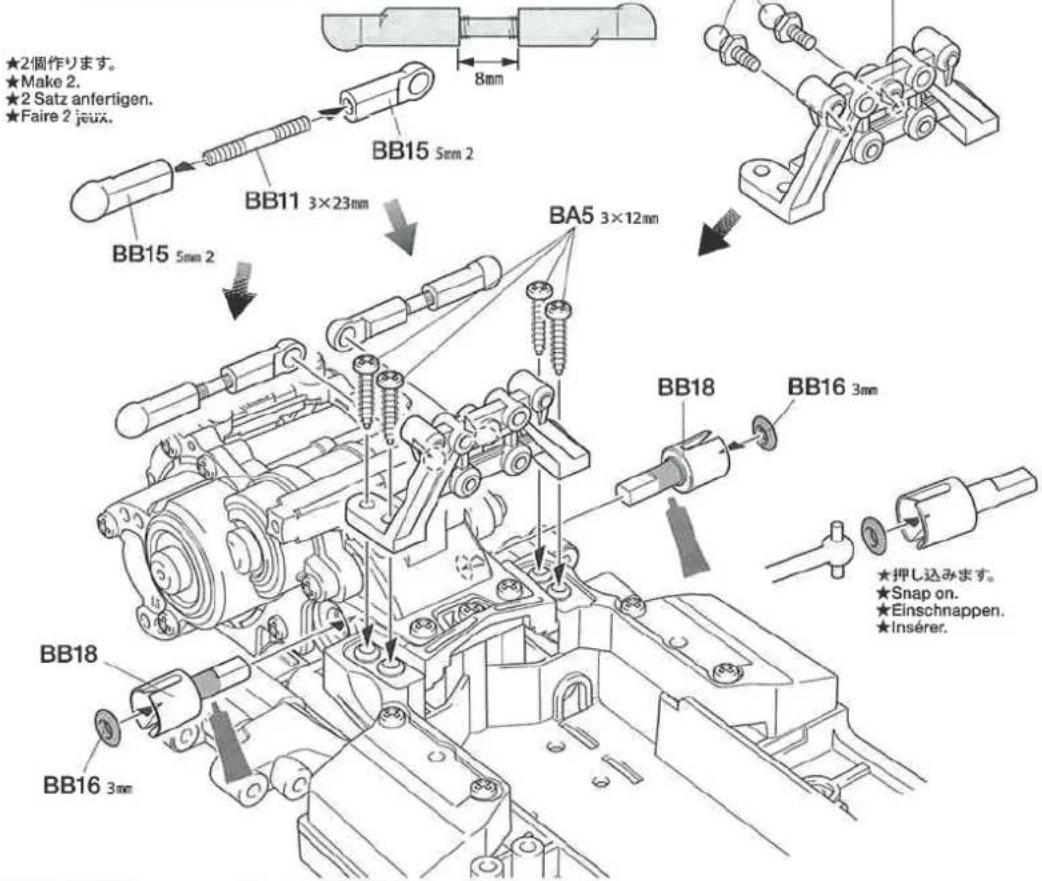

ギャボックスジョイント

Gearbox joint

Accouplement de pont

リヤアッバーアームの取り付け

Attaching rear upper arms

Installation des tirants arrière

11

BA12

×2

1150プラベアリング

Plastic bearing

Plastik-Lager

Palier en plastique

BB6 ×2

5mmビローボール

Ball connector

Kugelkopf

Connecteur à rotule

BB8×2

3×32間スクリュービン

Screw pin

Schraubzapfen

Cheville à vis

BB17

×2

ドライブシャフト

Drive shaft

Achswelle

Arbre d'entraînement

BB19

×2

リヤホイールアクスル

Rear wheel axle

Rad-Achse hinten

Axe de roue arrière

リヤアクスルの取り付け

Fixation des essieux arrière

《L》

Screw pin Schraubzapfen Cheville à vis

12

リヤダンパーステーの取り付け

d'amortisseur arrière

14

BA3 ×2

3×8mm丸ビス

Screw Schraube Vis

BA6 ×6
3×10mmタッピングビス Tapping screw Schneidschraube Vis taraudeuse

BB6 ×2

5mmビローボール Ball connector Kugelkopf Connecteur à rotule

13

Vorderen Armes Triangles avant

フロントアームの組み立て

Front arms Vorderen Armes Triangles avant

15

BB1 ×2

3×15mm丸ビス

Screw

Sohraubo

Vie

BA6×2

3×10mmタッピングビス

Tapping screw

Schneidschraube

Vis taraudeuse

BB2×2

3×10mm段付ビス

Step screw

Paßschraube

Vis décolletée

BB3 ×2

3×12mmホロービス

Screw

Schraube

Vis

BB4
×4

850プラベアリング

Plastic bearing

Plastik-Lager

Palier en plastique

BB6 ×3

5mmビローボール

Ball connector

Kugelkopf

Connecteur à rotule

BB13 ×2

5mmアジャスター

Adius

Einstellstück

Chape à rotule

BB14×4

5mmアジャスター5

Adjuster

Einstellstück

Chape à rotule

16

BB1 ×2

3×15mm丸ビス

Screw

Schraube

Vis

BA12
×4

1150プラベアリング

Plastic bearing

Plastik-Lager

Palier en plastique

BB5×2

5×9mmビローボール

all connector

ugelkopf

Connecteur à rotule

BB7
×2

5mmピローボールナット

Ball connector nut

Kugelkopf-Mutter

Ecrou-connecteur à

rotule

BB9×4

キングピン

King pin

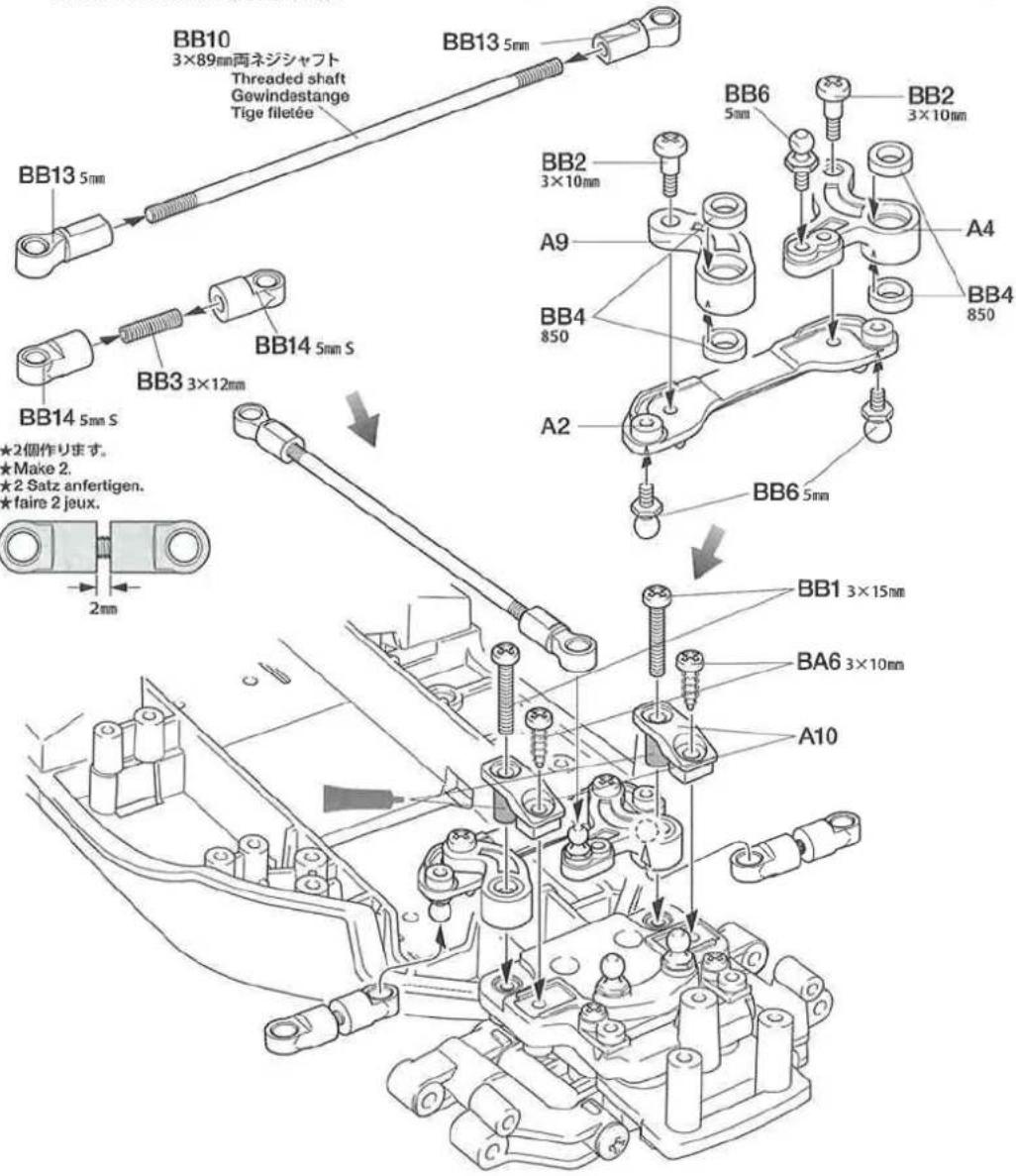

Fixation des biellettes de direction

16

フロントアクスルの組み立て

Front axle

Vorderachse

Essieu avant

17

BB8 ×2
3×32nmスクリュービン
Screw pin
Schraubzapfen
Cheville a vis

BB12×2
3×18mm両ネジシャフト
Threaded shaft
Gewindestange

Tige filetée

BB15 ×4
5mアジャスター2
Adjuster
Einstellstück
Chape à rotule

★Faire le coté droit et gauche.

Ressort hélicoïdal avant

BC6×2

3×18mm段付タッピングビス

Step screw

Paßschraube

Vis décolletée

BC7×2

3×14mm段付タッピングビス

Step screw

Paßschraube

Vis décolletée

OPTIONS

OP.267 TA03ボールデフセット

53267 TA03 Ball Differential

★Poncer l'extrémité pour faciliter l'installation.

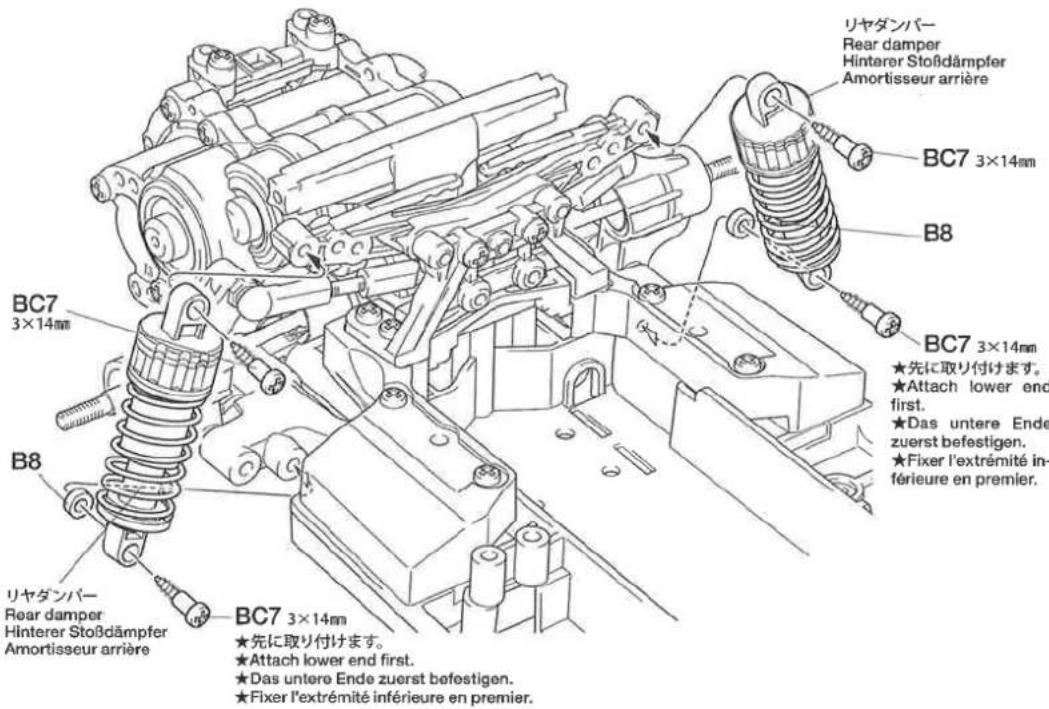

リヤダンパーの取り付け

Fixation des amortisseurs arrière

★Fixer l'amortisseur arrière au triangle inférieur en premier.

フロントダンパーの組み立て

Assemblage des amortisseurs avant

★2個作ります。

★Make 2.

★2 Satz anfertigen.

★Faire 2 jeux.

★Tourner C12 de 90° pour terminer l'assemblage.

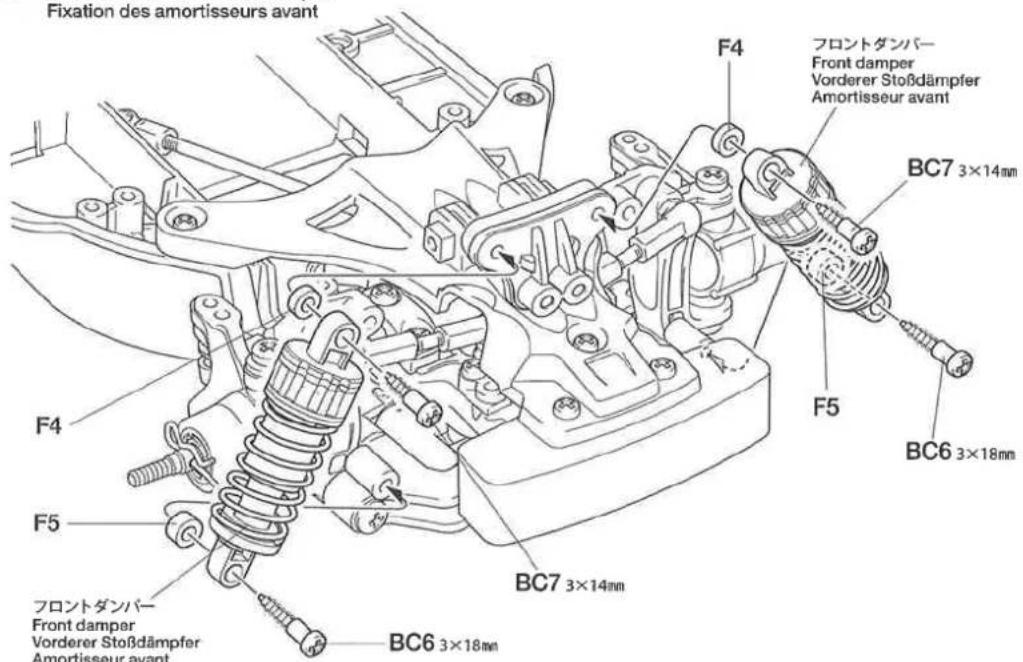

フロントダンパーの取り付け

Fixation des amortisseurs avant

BB6 ×1
5mmビローボール Ball connector Kugelkopf Connecteur à rotule

BA2 ×1
3×10mm丸ビス Screw Schraube Vis

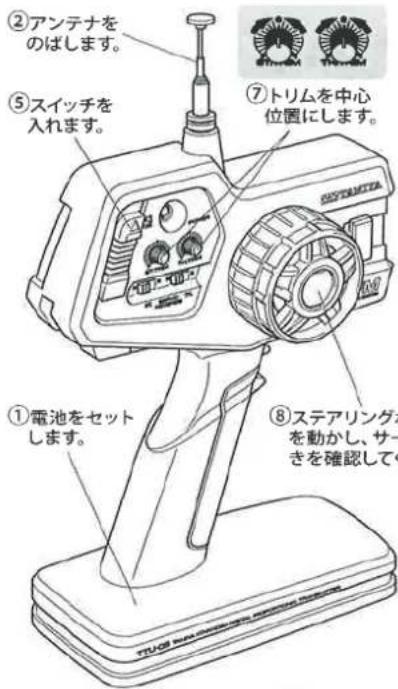

Vérification de l'équipement R/C

① Mettre en place les piles.

② Déployer l'antenne.

③ Dérouler et déployer le fil.

④ Charger complètement la batterie.

⑤ Mettre en marche.

⑥ Mettre en marche.

⑦ Placer les trims au neutre.

⑧ Le volant de direction au neutre.

⑨ Le servo au neutre.

Après installation du sauve-servo,

éteindre l'ensemble R/C et débrancher les connecteurs.

[Non-Text]

ラジオコントロールメカのチェック Checking R/C equipment Überprüfen der RC-Anlage Vérification de l'équipement R/C

★Utiliser une pièce adaptée

au servo.

BA2 3×10mm

BC2 2.6×10mm

BA6 3×10mm

BC4 2.6×10mm
★番号の順にチェックし、必ずサーボのニュートラルを確認して組み立ててください。 ★Make sure the servo is in neutral prior to assembly. ★Servo vor dem Einbau in neutrale Stellung bringen. ★S'assurer que le servo est au neutre avant assemblage.

★installer l'ensemble R/C dans la position choisie en veillant à ne pas le mettre en contact avec les pièces mobiles.

《モーターコードのつなぎ方》

Motor cables

Motorkabel

Câbles du moteur

★Connector fermement les câbles.

26

★Les roues incluses dans le kit avec carrosserie peuvent être différentes de celles montrées sur les dessins de droite.

★Essuyer la surface des pneus avec du détergent ou de l'apprêt pour pose de pneus 53417 avant de les monter.

ラジオコントロールメカの搭載

Radio installation

Installation de l'équipement RC

※ESC (FETアンプ)

※Electronic speed controller

※Variateur de vitesse

électronique

Bande renforcée aluminium

★配線コードをカバーします。
★Apply tape to protect cables.
★Zum Schutz der Kabel Klebeband anbringen.
★Apposer de la bande pour protéger les câbles.

★Secure inner sponge to tire using synthetic rubber cement (not included).
★Innere Schaumgummiringe mit Kleber für synthetischen Gummi einkleben.
★Fixer la garniture mousse au pneu à l'aide de colle pour caoutchouc synthétique.

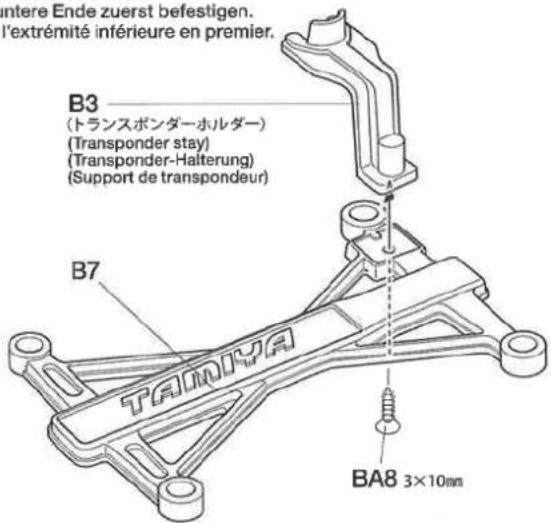

Das untere Ende zuerst befestigen.
Fixer l'extrémité inférieure en premier.

★ナイロン部までしめ込みます。
★Tighten up into nylon portion.
★Anziehen, bis Gewinde aus Nylon-Sicherungsteil schaut.
★Serrer jusqu'à la bague en nylon.

BA8 ×1
3×10mm皿タッピングビス
Tapping screw Schneidschraube
Vis taraudeuse

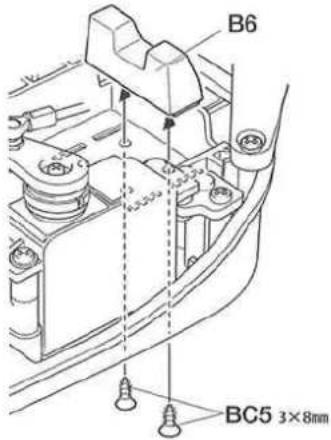

★Fixer B6 comme montré lors de l'assemblage du M-06M ou M-06L.

BC5×2

3×8mm皿タッピングビス

Tapping screw

Schneidschraube

Vis taraudeuse

Installation du pack d'accus

M-06L

《右侧》

Right

Rechts

Droite

BC11

B12

M-06S,M

★Utiliser les axes et joints de

pistons inclus dans le kit.

BB16

3mmOリング(黒)

O-ring (black)

O-Ring (schwarz)

Joint torique (noir)

BC15

ピストンロッド
Piston rod
Kolbenstange
Axe de piston

[Unreadable]
(リヤ)
Rear
Hinten
Arrière

广力云智慧零售收银系统
[Non-Text]
[Non-Text]
(フロ)
Front
Vorne
Avant

clus dans le

6

リング(黒)

ring (black)

Ring (schwarz)

int torique (noir)

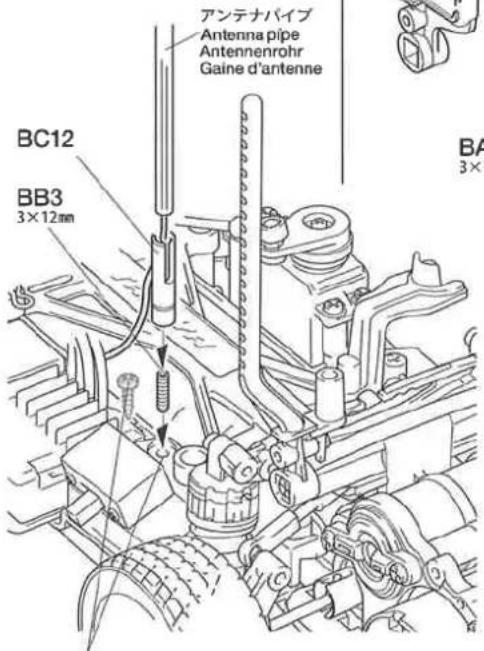

★Pour une antenne courte, utiliser le support d'antenne pour fixer la paille d'antenne.

CHINA RESEARCH

BB3 ×1

3×12mmホロービス

Screw

Schraube

Vis

BC12 ×1

アンテナホルダー

Antenna holder

Antennenhalterung

Support d'antenn

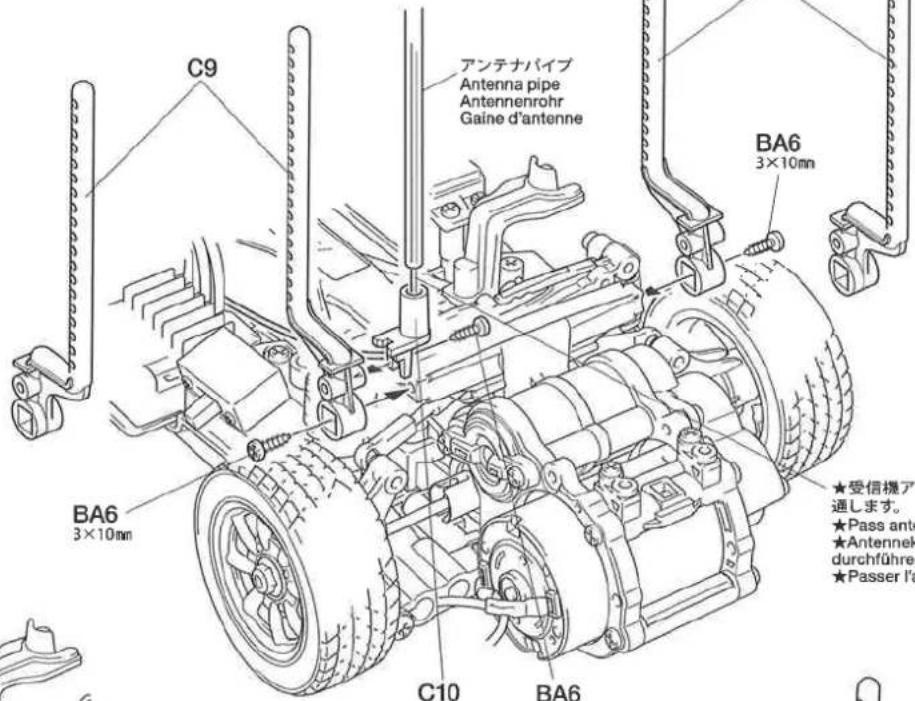

Fixation du support de carrosserie

●ボディ取り付け穴、アンテナ用の穴はシャーシに合わせて行ってください。
●Trim and make holes on the body while adjusting with chassis.
●Zuschneiden und in Abstimmung mit dem Chassis Löcher bohren.
●Découper et percer des trous dans la carrosserie en l'ajustant sur le chassis.

《リヤ》

★Fixer C9 pour supporter la carrosserie.

On optera pour un léger pincement (orientation des roues vers l'Intérieur) qui assure un meilleur comportement en ligne droite sans trop altérer celui en virage ou une ouverture (orientation des roues vers l'extérieur) qui génère une réponse rapide et précise en courbe. Dans l'une ou l'autre des alternatives, ne pas atteindre des angles trop importants. Commencer le réglage par un léger ouverture et corriger par étapes.

●キャンバー角

En virage, la voiture a tendance à s'échapper vers l'extérieur causant une instabilité. La surface de contact de chaque pneu est déterminée par l'angle de carrossage. En conséquence, la traction des pneus peut être augmentée ou diminuée en faisant varier l'angle de carrossage. Pour accroître la traction en virage, opter pour une valeur négative et vice versa.

Veuillez respecter impérativement les règles de sécurité suivantes lors de l'utilisation de votre ensemble R/C.

- Eviter de faire évoluer la voiture à proximité de jeunes enfants ou dans la foule. Ne jamais utiliser sur la voie publique!

Assurez-vous que personne d'autre n'utilise la même fréquence sur le même terrain que vous. Utiliser la même fréquence en même temps peut être source de sérieux accidents, pendant la conduite, le vol ou la navigation des modèles R/C.

● Ne jamais faire évoluer le modèle sous la pluie ou sur une surface mouillée. Si le moteur, les accus, le récepteur ou les servos prenaient l'humidité, les nettoyer avec un chiffon et les laisser sécher.

PROCEDURE DE MISE EN MARCHE

①Déployer l'antenne et mettre en marche l'émetteur.

② Mettre en marche le récepteur.

③Vérifiez la bonne marche de votre radiocommande avant de rouler.

④Le trim de direction doit être réglé pour que manche au neutre, le modèle évolue en ligne droite.

⑤Faites les opérations inverses après utilisation de votre ensemble R/C.

⑥Assurez-vous que les batteries soient bien débranchées et sortez-les du modèle.

⑦Enlever sable, poussière, boue etc..

⑧Graisser les pignons, articulations...

⑨Rangez la voiture et les accus séparément.

★Avant de renvoyer votre modèle R/C pour une réparation, vérifiez-le à nouveau en suivant ce processus.

車の異常 PROBLEM PROBLEME	原因 CAUSE URSACHE	直し方 REMEDY LÖSUNG REMEDE
車が動かない Model does not move. Modell fährt nicht. Le modèle ne démar- re pas.	走行用バッテリーが充電されていますか? Weak or no battery in model. Schwache oder keine Batterien in Auto. Pack de propulsion manquant ou insuffisament chargée.	走行用バッテリーを充電してください。 Install charged battery. Voll aufgeladene Batterien einlegen. Recharger la batterie.	1
	モーターに故障はありませんか? Damaged motor. Motorschaden. Moteur endommagé.	異音や、少しの走行で熱くなるようならモーターを交換してください。 Replace with new motor. Durch neuen Motor ersetzen. Remplacer par un nouveau moteur.	2
	コード類がやぶけてショートしていませんか? Worn or broken wiring. Verschlissene oder gebrochene Kabel. Câblage sectionné ou usé.	コードをしっかり絶縁するか、メーカーに修理を依頼してください。 Splice and insulate wiring completely. Kabel anspleißen und gut isolieren. Vérifier et isoler le câblage.	3
	ESC (エレクトロニックスピードコントローラー)が故障していませんか? Damaged electronic speed controller. Beschädigter Fahrregler. Variateur électronique de vitesse endommagé.	ご使用のメーカーにお問い合わせください。 Ask manufacturer to repair. Erkundigen Sie sich über Reparaturmöglichkeit beim Hersteller. Faites réparer par le S.A.V. du fabricant.	4
思うように走らない No control. Keine Kontrolle. Perte de contrôle.	送信機、受信機のアンテナはのびていますか? Improper antenna on transmitter or model. Sender- oder Empfängerantenne ist nicht ganz herausgezogen. Probleme d'antenne émetteur ou récepteur.	送信機、受信機のアンテナをのばしてください。 Fully extend antenna. Antenne vollständig herausziehen. Déployer entièrement l'antenne.	5
	走行用バッテリーや、送信機の電池が少なくなっていませんか? Weak or no batteries in transmitter or model. Schwache oder keine Batterien in Sender oder Auto. Accus manquants ou insuffisamment chargés dans l'émetteur ou le modèle.	走行用バッテリーは充電してください。送信機の電池は新品のものと交換してください。 Install charged or fresh batteries. Logen Sie geladene Akkus oder neue Batterien ein. Installez des accus rechargés ou des piles neuves.	6
	回転部(ギヤなど)の組み立てがしっかり出来ていますか? Improper assembly of rotating parts. Unachtsamer Einbau drehender Teile. Mauvais assemblage des pièces en rotation.	説明図をよく見て回転部を確認、または組み立て直してください。 Reassemble them correctly referring to the instruction manual. Auseinandernehmen und gemäß Bedienungsanleitung neu zusammenbauen. Réassemblez correctement en vous référant au manuel d'instructions.	7
	可動部がグリスアップされていますか? Improper lubrication on rotating parts. Drehende Teile unzureichend geschmiert. Mauvaise lubrification des pièces en rotation.	可動部にグリスをつけてください。 Apply grease. Fetten. Graisser.	8
	近くで別のRCモデルを操縦していませんか? Another R/C model using same frequency. Ein anderes RC-Modell fährt auf der gleichen Frequenz. Un autre modèle R/C est sur la même fréquence.	場所を変えるか、少し時間をおきます。 Try a different location to operate your model. Das Auto an einem anderen Ort fahren lassen. Essayez un autre endroit pour faire rouler votre modèle R/C.

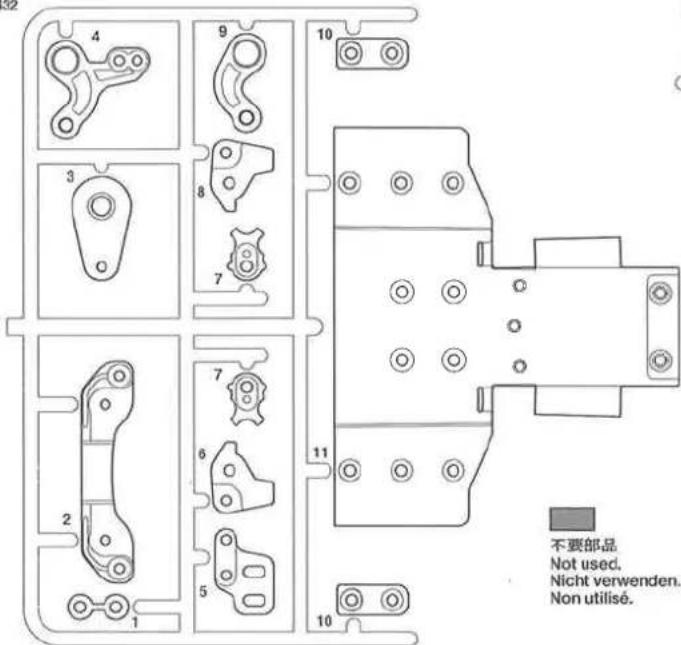

PARTS

PARTS ×1
51432

Sachet de pignonerie

ピニオンストッパー×1
Pinion stopper
Ritzel-Anschlag
Bloque-pignon

カウンターギヤ ×1
Counter gear
Vorgelege-Rad
Pignon intermédiaire

スバーギヤ×1
Spur gear
Stirnradgetriebe
Pignon intermédiaire

Screw pin Schraubzapfen Cheville à vis

BA17 ×2 51008

ベルギヤ (大) Large bevel gear Kegelrad groß Grand pignon conique

Motor plate Motor-Platte Plaquette-moteur

1.5mm六角棒レンチ……×1

5×9mmピローボール Ball connector Kugelkopf Connecteur à rotule

5mmビローボール Ball connector Kugelkopf Connecteur à rotule

BB6 ×9

50592

5mmピローボールナット Ball connector nut Kugelkopf-Mutter Ecrou-connecteur à rotule

BA14

×2

19805976

3×46mmスクリューピン Screw pin Schraubzapfer Cheville à vis

BB8

×4

19805756

3×32mmスクリュービン Screw pin Schraubzapfe Cheville à vis

BB9 ×4

50882

キングピン King pin Bolzen für Arretierstück Axe de verrouillage

BB10

×1

12500016

3×89mm両ネジシャフト

Threaded shaft

Gewindestange

Tige filetée

B11

×2

12500032

3×23mm両ネジシャフト

Threaded shaft

Gewindestange

Tige filetée

BB12

×2

19500024

3×18mm両ネジシャフト

Threaded shaft

Gewindestange

Tige filetee

BB13 ×2

50596

BB14 ×4

50797

BB15 ×8

50875

RR16

DDTO ×0

10905248

5mmアジャスター5

Adjusted

Einstellstück

Chape à rotule

500アジャスター2

Adjuster

Einstellstück

Chape à rotule

3mmOリング(黒)

O-ring (black)

O-Ring (schwarz)

Joint torque (noir)

BB17×2

19805503

ドライブシャフト

Drive shaft

Achswelle

Arbre d'entraînement

BB18×2

19804237

Gearbox joint

Accouplement de pont

BB19×2

50823

ear wheel axle

Rad-Achse hinten

Axe de roue arrière

BB20×2

19805502

フロントホイールアクスル

Front wheel axle

Rad-Achse vorne

Axe de roue avant

BB21 ×2

19805702

6mmスナップピン

Snap pin

Federstift

Epingle métallique

BA4×2

50583

3×15mmタッピングビス

Tapping screw

Schneidschraube

Vis taraudeuse

BA5×4

19805629

3×12mmタッピングヒス

Tapping screw

Ecrou nylstop à flasque

BA12 1150フラベアリンタ

Ressort hélicoidal arrière

BC14

×2

19805826

フロントスプリング

Front coil spring

Vordere Feder

Ressort hélicoidal avant

AFTER MARKET SERVICE CARD

Afin de vous permettre de vous procurer des pièces de rechange Tamiya, amenez cette liste à votre point de vente Tamiya qui ne manquera pas de vous renseigner. Veuillez noter que les caractéristiques, disponibilité et prix peuvent changer sans avis préalable.

PARTS CODE

10115065	P Parts	19805826	Front Coil Spring (BC14 x2)	50595	Nylon Band w/Metal Hook (x10)
14305125	Motor Plate (BA21)	19805676	Rear Coil Spring (Gold) (BC13 x4)	50596	5mm Adjuster (BB13 x6)
19805622	1150 Metal Bearing (BA11 x2)	19805557	4mm Flange Lock Nut (BC9 x4)	50683	Radial Tires (2pcs.)
19805185	850 Metal Bearing (BA13 x2)	19805548	Piston Rod (BC15 x2)	50797	5mm Short Adjuster (BB14 x8)
10555015 *1	1150 Plastic Bearing (BA12 x10)	19804394	2.6x10mm Binding Screw (BC2 x5)	50823	Rear Wheel Axle (BB19 x2)
19804392 *3	3x10mm Tapping Screw (BA6 x10)	19805575	3x18mm Tapping Screw (BC3 x2)	50875	5mm Adjuster (BB15 x8)
19804159	3x10mm Screw (BA2 x10)	19805945	3x18mm Step Screw (BC6 x2)	50882	King Pin Set (BB9 x4)
19804285	3x25mm Screw (BA1 x2)	19804159	3x10mm Screw (BA2 x10)	51008	Bevel Gear Set (BA17 x2, BA18 x3, BA19 x1)
12300010 *1	9mm Washer (BA10 x1)	19805636	3x6mm Screw (BC1 x2)	51391	C Parts (2pcs.)
19805853 *1	3x8mm Screw (BA3 x5)	19805886	Mount Screw (BC11 x2)	51393	F Parts

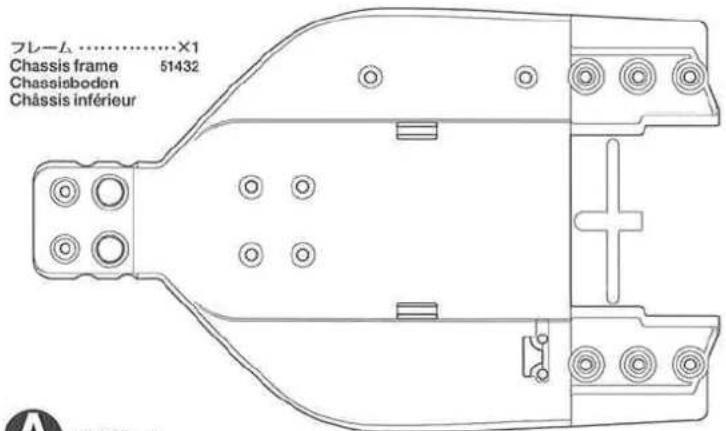

19805629 *2	3x12mm Tapping Screw (BA5 x4)	19805887	3x8mm Countersunk Tapping Screw (BC5 x10)	51432	A Parts (& Chassis Frame)
19805976	3x46mm Screw Pin (BA14 x4)	13455035	Antenna Holder (BC12)	51433	B Parts
13550027	5x40mm Shaft (BA15)	16095003	Antenna Pipe (30cm)	51434	D Parts
13555048	5x21mm Shaft (BA16)	11051904	Instructions	51435	E Parts
12500016	3x89mm Threaded Shaft (BB10)	50038	Tool Set (Box Wrench, 1.5mm Hex Wrench, BA9 x4)	51437	Urethane Bumper
19805389	5mm Ball Connector & 5mm Ball Connector Nut (BB7 x4, BB6 x2)	50171	Heat Resistant Double-Sided Tape	53254	Super Grip Radial Tire (2pcs.)
12500024 *1	3x18mm Threaded Shaft (BB12)	50356	20T, 21T AV Pinion Gear (BA20...etc.)	53255	Inner Sponge (Hard x4)
12500032 *1	3x23mm Threaded Shaft (BB11)	50573	2x8mm Tapping Screw (BA7 x10)	53351	Aluminum Reinforced Tape
19805756	3x32mm Screw Pin (BB8 x4)	50575	2.6x10mm Tapping Screw (BC4 x5)	53689	540-J Motor
10555020	850 Plastic Bearing (BB4 x10)	50576	3mm Grub Screw (BA9 x10)	54277	G Parts
19805702	6mm Snap Pin (BB21 x10)	50578	3x10mm Countersunk Tapping Screw (BA8 x10)	84195	3mm O-ring (BB19 x10)
19805684 *1	3x12mm Screw (BB3 x2)	50579	3x10mm Step Screw (BB2 x5)	87099	Cera-Grease HG
19805859	3x15mm Screw (BB1 x4)	50582	*1 3x14mm Step Tapping Screw (BC7 x5)
19805611	5x9mm Ball Connector (BB5 x5)	50583	3x15mm Tapping Screw (BA4 x10)	*1	Requires 2 sets for one car.
19804237	Gearbox Joint (BB18 x2)	50586	3mm Washer (BC6 x15)	*2	Requires 3 sets for one car.
19805502	Front Wheel Axle (BB20 x2)	50592	5mm Ball Connector (BB6 x10)	*3	Requires 4 sets for one car.

TAMIYA SPARE PARTS & HOP-UP OPTIONS

Tamiya propose des pièces détachées et optionelles pour améliorer les performances sur la piste. Rendez-vous chez votre détaillant habituel pour tous renseignements. Veuillez noter que les caractéristiques, disponibilités et prix peuvent changer sans avis préalable.

ITEM No.

50355 *2 18T, 19T AV Pinion Gear Set 53390 M03/M04 Hollow Carbon Gear Shaft
