TB-03 - Voiture radiocommandée TAMIYA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Voiture radiocommandée
Marque	Tamiya
Modèle	TB-03
Catégorie	Châssis touring car électrique 1/10
Échelle	1/10
Transmission	Courroie, 4 roues motrices
Type de moteur	Électrique brushed ou brushless (selon version)
Alimentation recommandée	Batterie NiMH 7.2 V ou LiPo 2S 7.4 V
Dimensions (L x l x H)	Environ 390 x 185 x 110 mm
Poids approximatif	Environ 1500 g (sans batterie ni radio)
Amortisseurs	Amortisseurs à huile réglables
Direction	Servo de direction standard (non inclus)
Variateur de vitesse	Requis (non inclus, type ESC pour moteur brushed ou brushless)
Récepteur radio	Requis (non inclus, 2 voies minimum)
Fonctions principales	Marche avant, marche arrière, direction, freinage
Entretien et nettoyage	Nettoyer après chaque usage avec une brosse et de l'air comprimé
Précautions de sécurité	Ne pas utiliser dans l'eau ou sur des surfaces glissantes sans précautions
Pièces détachées	Disponibles via le réseau Tamiya ou revendeurs spécialisés
Réparabilité	Facile, châssis modulaire, nombreuses pièces disponibles
Notice téléchargeable	Format PDF sur notice-facile.com

FOIRE AUX QUESTIONS - TB-03 TAMIYA

Quels types de batteries puis-je utiliser avec le Tamiya TB-03 ?

Le TB-03 accepte les batteries NiMH 7.2 V ou LiPo 2S 7.4 V. Assurez-vous que le variateur de vitesse supporte la batterie choisie.

Comment régler la hauteur de caisse du TB-03 ?

La hauteur de caisse se règle en ajustant les butées d'amortisseurs ou en changeant les ressorts. Consultez la notice pour des valeurs de référence.

Quel moteur est recommandé pour le TB-03 ?

Un moteur électrique 540 type brushed (17T à 23T) ou brushless (sensé 10.5T à 13.5T) convient. Adaptez le rapport de transmission.

Comment entretenir les courroies de transmission ?

Vérifiez régulièrement la tension des courroies et nettoyez-les à l'air comprimé. Évitez tout lubrifiant qui pourrait les dégrader.

Peut-on utiliser une batterie LiPo 3S avec le TB-03 ?

Déconseillé car la tension plus élevée peut endommager le variateur et le moteur. Restez en 2S LiPo ou 7.2V NiMH.

Comment remplacer un amortisseur endommagé ?

Démontez l'amortisseur, remplacez le joint et l'huile. Les pièces de rechange sont disponibles chez les revendeurs Tamiya.

Le TB-03 est-il compatible avec des pneus de route ?

Oui, il est conçu pour des pneus touring car en gomme lisse ou rainurée. Vérifiez le diamètre des jantes (standard 1/10).

Comment régler le carrossage des roues ?

Le carrossage se règle via les tirants supérieurs (toe-link). Utilisez une équerre ou un outil de réglage.

Puis-je utiliser un variateur brushless avec ce châssis ?

Oui, à condition de choisir un variateur compatible moteur brushless et de respecter les limites de courant (environ 60A continu).

Où puis-je trouver la notice complète du TB-03 ?

La notice est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Recherchez Tamiya TB-03.

MODE D'EMPLOI TB-03 TAMIYA

★Utiliser un servo de taille standard. Un mini-servo ne peut pas être installé.

RADIO CONTROL UNIT

Pour piloter ce modèle, nous vous suggérons d'employer un ensemble de radiocommande 2 voies standard avec variateur de vitesse électronique (récepteur et variateur de taille mini et servo de taille standard recommandés).

★Lire et suivre les instructions fournies avec l'ensemble R/C.

ALIMENTATION

Le moteur qui équipe ce modèle peut être alimenté par un pack d'accus Tamiya 7,2V. Charger le pack selon les indications du manuel du pack et du chargeur.

Ensemble R/C 2 voies avec variateur électronique

★Récepteur et variateur électronique de petite taille recommandés.

Se procurer séparément une carrosserie polycarbonate érhelle 1:10 TAMIYA (TA03, 04, 05, TL01, TB01, 02, 03, TT01).

《用意する工具》

TOOLS RECOMMENDED

BENÖTIGTE WERKZEUGE

OUTILL

+ドライバー(大)
+ Screwdriver (large)
+ Schraubenzieher (groß)
Tournevis + (grand)

ニッパー

Side cutters

Seitenschneider

Pinces coupantes

ピンセット

Tweezers

Pinzette

Précelles

Modellbaumesser

Couteau de modéliste

Pinces à becs longs

はさみ

Scissors

Schere

Ciseaux

ピンバイス(2.5mm)

Pin vise (2.5mm)

Outil à percer (2,5mm)

瞬間接着剤（タイヤ用）

Instant cement

Sekundenkleber

Colle rapide

ネジ止め剤(中強度)

Liquide frein-filet (accroche moyenne)

★この他に、ヤスリ、ウエス、ノギス、Eリングセッターがあると便利です。
★A file, soft cloth, caliper and E-ring tool will also assist in construction.
★Beim Zusammenbau können eine Feile, ein weiches Tuch, ein Meßschieber und ein E-Ring-Abzieher hilfreich sein.
★Une lime, un chiffon, un pied à coulisse et un outil à circlip seront également utiles.

• Bien lire et assimiler les instructions avant de commencer l'assemblage. La construction du modèle par un enfant doit s'effectuer sous la surveillance d'un adulte.
  L'assemblage de ce kit requiert de l'outillage, en particulier des couteaux de modélisme. Manier les outils avec précaution pour éviter toute blessure.
  ●Lire et suivre les instructions d'utilisation des peintures et ou de la colle, si utilisées (non incluses dans le kit).
  ●Garder hors de portée des enfants en bas âge. Ne pas laisser les enfants mettre en bouche ou sucer les pièces, ou passer un sachet vinyl sur la tête.

1. ●Emetteur: sert de boîtier de commande. Les actions sur le manche de direction/volant ou sur le manche de gaz/gâchette sont converties en signaux radio transmis par le biais de l'antenne.
   ●Volant/Gâchette: permettent de contrôler respectivement la direction et le régime moteur du modèle.
2. Récepteur: capte les signaux de l'émetteur, les convertit en impulsions et contrôle les mouvements du(des) servo(s) et le variateur électronique de vitesse.
3. ●Variateur électronique de vitesse: reçoit un signal du récepteur et régule la quantité de courant alimentant le moteur.
4. ●Servo de direction: convertit les signaux émanant du récepteur en mouvements mécaniques.

★Assimilez les instructions parfaitement avant l'assemblage.
★Il y a beaucoup de petites vis, d'écrous et de pièces similaires. Les assembler soigneusement en se référant aux dessins. Pour éviter les erreurs suivre les stades du montage dans l'ordre indiqué,

Graisse de molybdène les endroits indiqués par ce symbole. Graisser d'abord, assembler ensuite.

Zylinderkopfschraube Vis à tête cylindrique

BA6

×2

2mmロックナット

Lock nut

Différentiel à billes

★2個作ります。

★Make 2.

★2 Satz anfertigen.

★Faire 2 jeux.

★Appliquer de la Graisse pour différentiel à billes sur le différentiel, avant assemblage.

★Maintenir en place les noix de cardans droite et gauche et serrer BA4 afin d'éviter le desserrage du différentiel. Ne pas trop serrer pour éviter de bloquer le différentiel.

NOTE

★Utiliser des cales pour régler l'espacement. Un différentiel à billes avec du jeu peut endommager la pignonnerie.

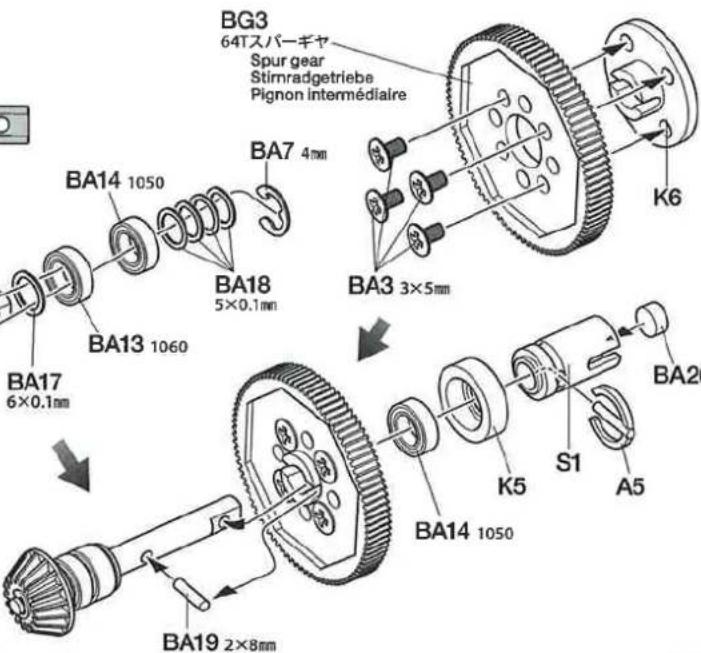

スパーギヤの組み立て

Spur gear

Stirnradgetriebe

Pignon intermédiaire

BA20

プロペラジョイントB

Propeller Joint B

Antriebs-Gelenk B

Accouplement d'arbre

de transmission B

BG1

ベベルビニオンギャ

Bevel pinion gear

Kegelritzel

Pignon conique

[Non-Text]

2

[NO TEXT]

[Unreadable]

[Unreadable]

[Unreadable]

(No text)

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

-

BA19 2×8mm
BA8 2mm

3

BA1 ×6

3×10mm丸ビス

Screw

Schraube

Vis

BA2 ×6

3×10mm皿ビス

Screw

Schraube

Vis

BA5 ×2

3×10mmホロービス

Screw

Schraube

Vis

BAS

5mmピローボール

Ball connector

Kugelkopf

Connecteur à rotule

BA11

×2

5mmピローポールナット(短)

Ball connector nut

(short)

Accouplement d'arbre

de transmission A

BA26

×1

ウレタンブッシュ

Urethane bushing

Urethan-Buchse

Bague polyuréthane

NOTE

★Utiliser des cales pour régler l'espacement. Un différen-tiel à billes avec du jeu peut endommager la pignonnerie.

3

リヤギヤケースの組み立て

Rear gearbox

Zylinderkopfschraube Vis à tête cylindrique

BB10 ×2

3×6mm六角丸ビス

Screw Schraube Vis

BB12 ×1

3×3mmイモネジ Grub screw Madenschraube Via pointeau

BB16 ×2

★Selon sa taille, le transpondeur peut aussi être installé par-dessus le servo de direction.

★Découper pour installer un pignon à partir de 46 dents.

Fixation du couvercle de pignons

Biellette à pas inversés

BB18 ×4

5mアジャスター

Adjuster

Einstellstück

Chape à rotule

BB20 ×2

ステアリングポスト

Steering post

Lagerzapfen der

Lenkung

Colonnette de direction

9

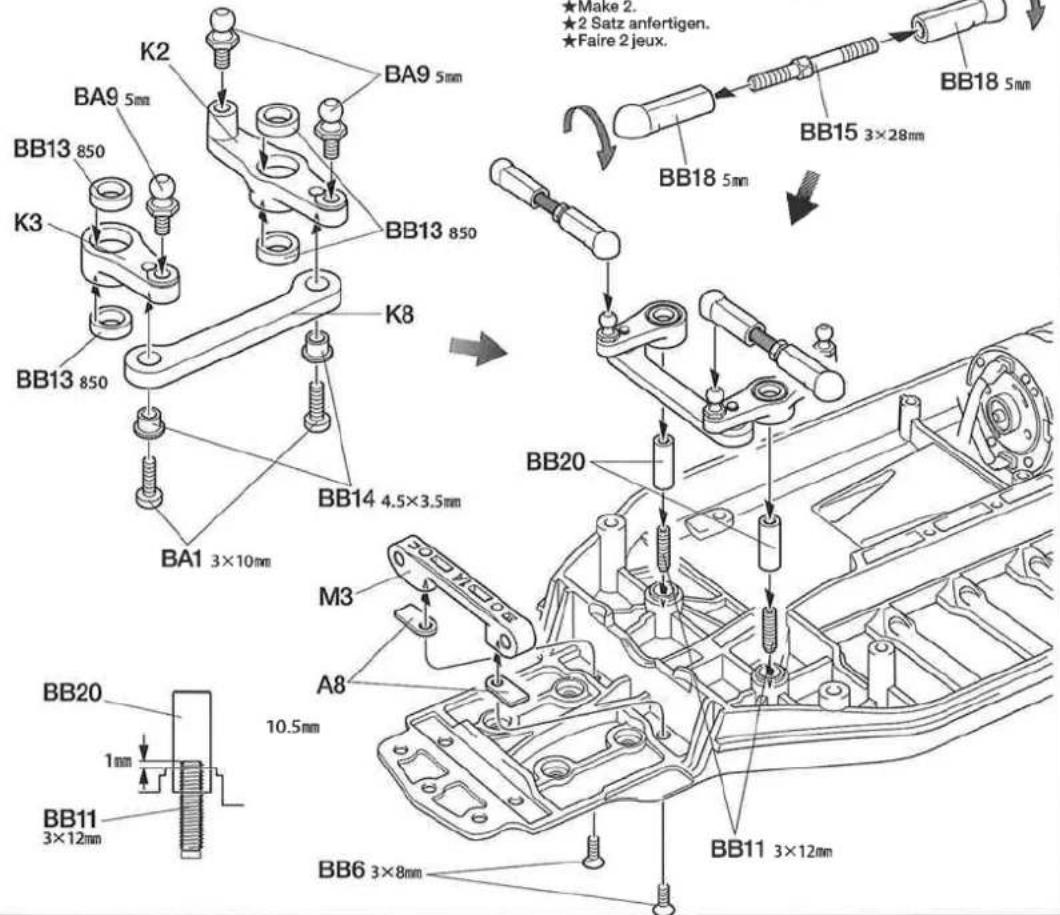

ステアリングワイパーの取り付け

Fixation des biellettes de direction

10

BB6 ×4
3×8mm血ビス
Screw
Schraube
Vis

Schraube
Vis

BA9 ×2
5mmピローボール
Ball connector
Kugelkopf
Connecteur à rotule

BC6 ×2

3×46mmシャフト

Shaft

Achse

Axe

★3mmの穴を半分まであけます。
★Widen hole with 3mm drill as shown.
Do not drill through other side.
★Loch mit einem 3mm Bohrer wie abgebildet aufbohren. Nicht ganz durchbohren.
★Elargir le trou avec un foret de 3mm uniquement sur sa motilé supérieure.

12

BA9 ×2
5mmピローボール
Ball connector
Kugelkopf
Connecteur à rotule

BA14
×2
1050ベアリング

Ball bearing
Kugellager
Roulement à billes

Fixation du pont avant

★Elargir le trou avec un foret de 3mm uniquement sur sa motilé supérieure.

BA5 3×10mm

★Visser comme montré (BA5).

リヤアクスルの取り付け

Fixation des essieux arrière

リヤアッパーパーム

Rear upper arm

Hinterer oberer Lønker

Tirant arrière

リヤアクスル

Rear axle

Hinterachse

Essieu arrière

15

フロントアームの組み立て

Front arms

Vordere Lenker

Triangles avant

★Des bras de suspension réversibles sont inclus. Bien vérifier les positions de BA9 (rotules 5mm).

Vis

BA9 ×2
5mmピローボール Ball connector Kugelkopf Connecteur à rotul

BA14×2
1050ベアリング Ball bearing Kugellager Roulement à billes
5mmフランジパイプ Flanged tube Kragenrohr Tube à flasque

BB14×2

4mmEリング E-Ring Circlip

BA9 ×6
5mmピローボール Ball connector Kugelkopf Connecteur à rotule

BB5 ×4
3×12mm皿ビス Screw Schraube Vis

BB6 ×2
3×8nm皿ビス Screw Schraube Vis

BB13 ×4
850メタル Metal bearing Metall-Lager Palier en métal

BC1 ×2

3×9.5mm段付ビス Step screw Paßschraube Vis décolleté

BC2×2
5×9.5mmロッカーナット Rocker nut Schwinghebelzapfen Ecrou de culbuteur

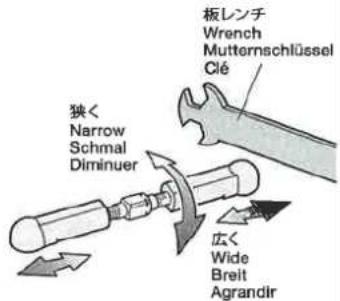

《ターンバックルシャフト》

Turn-buckle shaft

Spann-Achse

Biellette à pas inversés

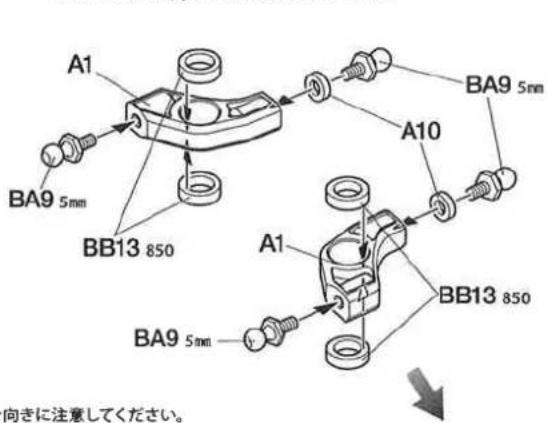

19

フロントダンパーステーの取り付け Attaching front damper stay Einbau der vorderen Dämpferstrebe Fixation du support d'amortisseur avant

Spann-Achse
Biellette à pas inversés

BB18×4
5mmアジャスター
Adjuster
Einstellstück
Chape à rotule

20

プッシュロッドの組み立て

Push rod

Schubstange

Barre de poussée

★2個作ります。

★Make 2.

★2 Satz anfertigen.

★Faire 2 jeux.

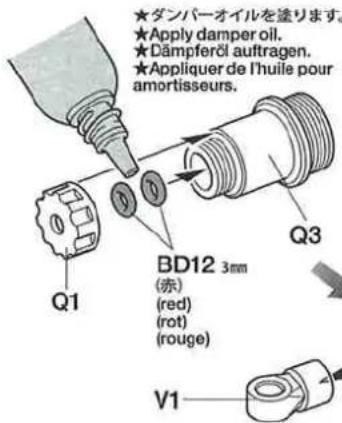

Assemblage des amortisseurs

★4個作ります。

★Make 4.

★4 Satz anfertigen.

★Faire 4 jeux.

BA8 2mm

BD11

★Snap on.
★Einschnappen.
★Inséror.

Huile pour amortisseurs

★4個作ります。

★Make 4.

★4 Satz anfertigen.

★Faire 4 jeux.

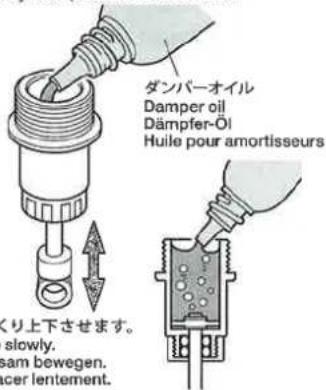

1. ビストンを下にさげ、オイルを入れます。ビストンをゆっくり上下させてオイル中の気泡を抜きます。

2. Pull down piston and pour oil into cylinder. Remove air bubbles by slowly moving piston up and down.

3. Kolben nach unten ziehen und Öl einfüllen. Luftblasen durch Auf- und Abbewegen des Kolbens herausdrücken.
4. Pousser le piston vers le bas et remplir le corps d'huile. Chasser les bulles d'air en déplaçant le piston de bas en haut.

Fixation des amortisseurs

Les pièces marquées ※ ne sont pas

incluses dans le kit.

Vérification de l'équipement R/C

① Mettre en place les piles.

② Déployer l'antenne.

③ Dérouler et déployer le fil.

④ Charger complètement la batterie.

⑤ Mettre en marche.

⑥ Mettre en marche.

⑦ Placer les trims au neutre.

⑧ Le volant de direction au neutre.

⑨ Le servo au neutre.

Après installation du sauve-servo, êteindre l'ensemble R/C et débrancher les connecteurs.

BB1 ×2

3×8mm丸ビス

Screw

Schraube

Vis

BB6 ×2

3×8mm皿ビス

Screw

Schraube

Vis

BB18 ×2

5mmアジャスター

Adjuster

Einstellstück

Chape à rotule

BD2 ×1

3×6mmフラットビス

Screw

Schraube

Vis

BD8

×2

ワッシャー

Washer

Bellagscheibe

Rondelle

9 ×1

3×42mm両ネジシャフト

Threaded

Gewindestange

Tige filetée

ラジオコントロールメカのチェック

Vérification de l'équipement R/C

★S'assurer que le servo est au neutre avant assemblage.

★Utiliser une pièce adaptée au servo.

BA1 3×10mm

BD3 3×10mm

BD4 3×10mm

BD5 2.6×10mm

★Monter comme indiqué avec le servo au neutre,

Fixation du servo de direction

★Pour installer l'ensemble RC, consulter également ses instructions spécifiques.

《モーターコードのつなぎ方》

Motor cables

Motorkabel

Câbles du moteur

★Connector fermement les câbles.

27

★Les roues incluses dans le kit avec carrosserie peuvent être différentes de celles montrées sur les dessins de droite.

★Nettoyer les pneus avec un détergent ou 53417 Rubber Tire Application Primer.

TAMIYA

(ゴムタイヤ用)

タミヤ瞬間接着剤

CEMENT

Installation de l'ensemble R/C

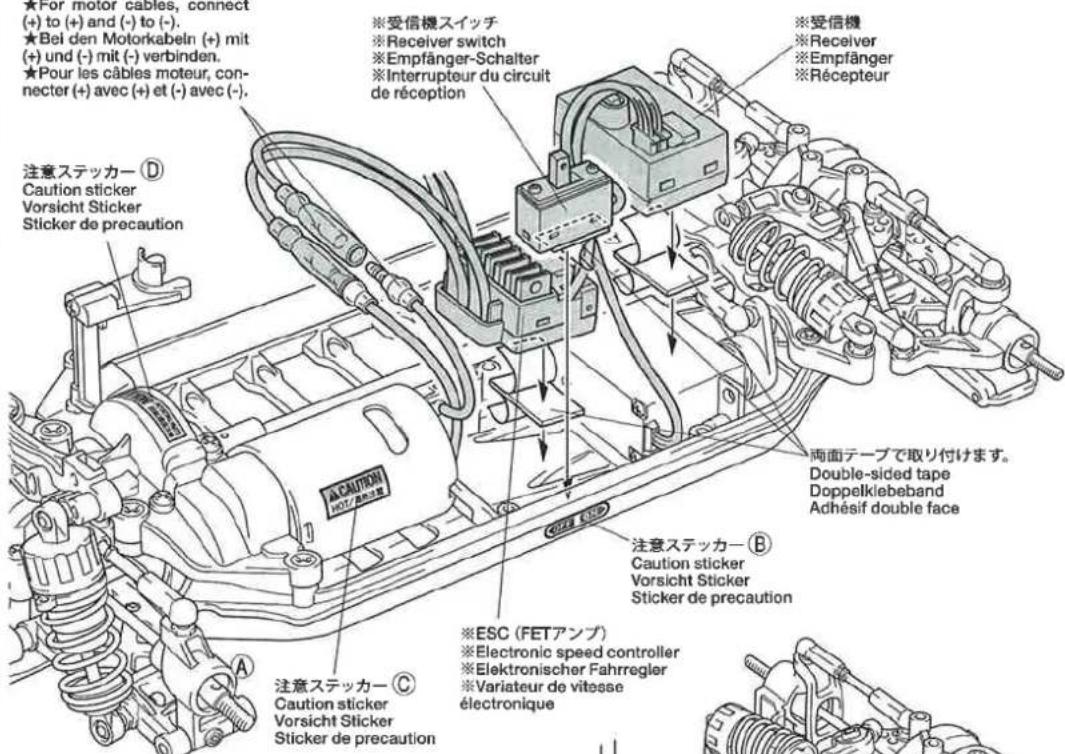

★モーターへの配線は+(プラ

ス)と+(プラス)、-(マイナス)

とー(マイナス)をつなぎます。

★For motor cables, connect (+) to (+) and (-) to (-).

★Pour les câbles moteur, connecter (+) avec (+) et (-) avec (-).

★Installer l'ensemble R/C dans la position choisie en veillant à ne pas le mettre en contact avec l'arbre de transmission.

Assemblage des roues

★4個作ります。

★Make 4.

★4 Satz anfertigen.

★Faire 4 jeux.

★タイヤをホイールのみぞにはめます。

★Fit into grooves.

★Insérer dans les rainures.

28

BA2×5
3×10mm皿ビス
Screw
Schraube
Vis

BA14
×4
1050ベアリング

Ball bearing
Kugellager
Roulement à billes

BD1 ×2
3×15mm丸ビス
Screw
Schraube
Vis

BD7
×4
mフランジロックナット
Flange lock nut
Sicherungsmutter
Ecrou nylstop à flasque

BD10 ×4
2×10mmシャフト
Shaft
Achse
Axe

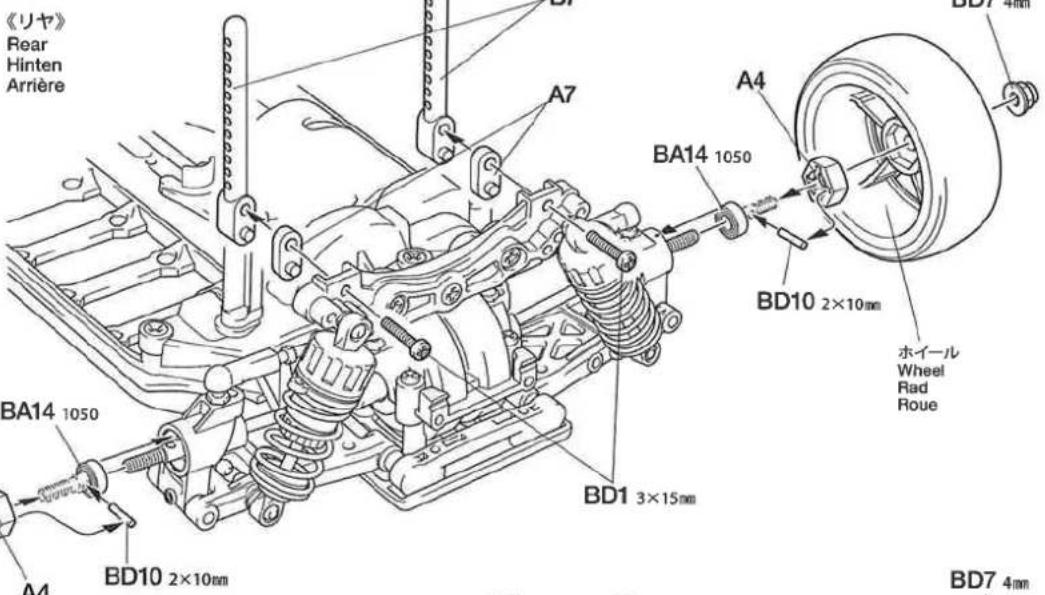

ホイールの取り付け
Attaching wheels
Einbau der Räder
Fixation des roues

★Serrer jusqu'à la bague en nylon.

29

BA1 ×2
3×10mm丸ビス
Screw
Schraube
Vis

NOTE

●本製品はオンロード走行専用シャーシです。
オフロードで走行した場合、砂や砂利等がRCメカに入ったり、ギヤや回転部に詰まって走行不能になります。
●This chassis is intended for on-road driving.
If used for off-road driving, sand and/or debris may cause moving parts to malfunction.
●Dieses Chassis ist für Glattbahn-Fahrt ausgelegt.
Wird es zu Geländefahrten hergenommen, können Sand und/oder Steinchen ein Versagen der bewegten Teile verursachen.
- Ce châssis est conçu pour la piste.
Si utilisé en tout terrain, du sable ou des saletés peuvent causer un mauvais fonctionnement des pièces en mouvement.

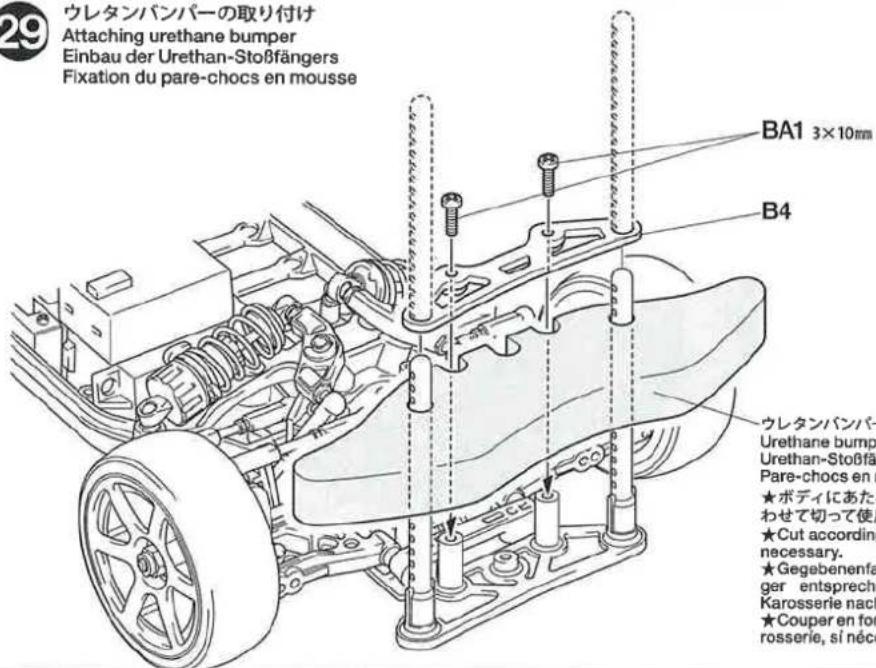

ウレタンバンパーの取り付け

30

マウントネジ Mount screw Befestigungsschraube Vis de montage

6mmスナップピン Snap pin Federstift Epingle métallique

●Découper et percer des trous dans la carrosserie en l'ajustant sur le chassis.

●Découper et percer des trous dans la carrosserie en l'ajustant sur le chassis.

●Découper et percer des trous dans la carrosserie en l'ajustant sur le chassis.

Setting-up

《ギャ比》

Gear ratio

Getriebeübersetzung

Rapport de pignonerie

計算式

Formula

Formel

Formule de calcul

★Si le pignon module 04 optionnel est utilisé, choisir le rapport convenant à

la puissance du moteur.

64Tスパーギヤ

Spur gear

Stirnradgetriebe

Pignon intermédiaire

(06モジュールギヤ)

(for 06 Module)

(für Modul 0.6)

(module 0,6)

96Tスバーギヤ

Spur gear

Stirnradgetriebe

Pignon intermédiaire

オプション

(04モジュールギヤ)

Option Part Gears

(for 04 Module)

Pour améliorer les performances générales de votre voiture il est impératif de l'adapter aux conditions du terrain où auront lieu les évolutions. Effectuer les réglages en vous référant au manuel d'instructions en ayant en permanence à l'esprit que "l'équilibre" est l'idée directrice.

●タイヤを選ぶ

Ils influent considérablement sur le comportement de la voiture. Ce sont les premiers éléments à considérer. Sélectionner des pneus adaptés à la piste d'évolution. Des ajustages sont possibles avec différents types de garnitures inserts (souples, medium et durs).

●車高・リバウンドストローク

La garde au sol et/ou le rebond ont une incidence importante sur la stabilité en virage, accélération et freinage. L'ajustement de la garde au sol s'effectue par le ressort hélicoïdal. Le rebond se règle au moyen de la vis 3x10mm sur le bras de suspension.

On optera pour un léger pincement (orientation des roues vers l'interieur) qui assure un meilleur comportement en ligne droite sans trop altérer celui en virage ou une ouverture (orientation des roues vers l'extérieur) qui gé-nère une réponse rapide et précise en courbe. Dans l'une ou l'autre des alternatives, ne pas atteindre des angles trop importants. Commencer le réglage par un léger ouverture et corriger par étapes.

En virage, la voiture a tendance à s'échapper vers l'extérieur causant une instabilité. La surface de contact de chaque pneu est déterminée par l'angle de carrossage. En conséquence, la traction des pneus peut être augmentée ou diminuée en faisant varier l'angle de carrossage. Pour accroître la traction en virage, opter pour une valeur négative et vice versa.

Veuillez respecter impérativement les règles de sécurité suivantes lors de l'utilisation de votre ensemble R/C.

- Eviter de faire évoluer la voiture à proximité de jeunes enfants ou dans la foule. Ne jamais utiliser sur la voie publique!

Assurez-vous que personne d'autre n'utilise la même fréquence sur le même terrain que vous. Utiliser la même fréquence en même temps peut être source de sérieux accidents, pendant la conduite, le vol ou la navigation des modèles R/C.

●Ne jamais faire évoluer le modèle sous la pluie ou sur une surface mouillée. Si le moteur, les accus, le récepteur ou les servos prenaient l'humidité, les nettoyer avec un chiffon et les laisser sécher.

PROCEDURE DE MISE EN MARCHE

①Déployer l'antenne et mettre en marche l'émetteur.
②Mettre en marche le récepteur. ③Vérifiez la bonne marche de votre radiocom- mande avant de rouler.
④Le trim de direction doit être réglé pour que manche au neutre, le modèle évolue en ligne droite.
⑤Faites les opérations inverses après utilisation de votre ensemble R/C.
⑥Assurez-vous que les batteries soient bien débranchées et sortez-les du modèle.
⑦Enlever sable, poussière, boue etc...
⑧Graisser les pignons, articulations...
⑨Rangez la voiture et les accus séparément.

★Avant de renvoyer votre modèle R/C pour une réparation, vérifiez-le à nouveau en suivant ce processus.

車の異常 PROBLEM PROBLEME	原因 CAUSE URSACHE	直し方 REMEDY LÖSUNG REMEDE
車が動かないModel does not move. Modell fährt nicht.Le modèle ne démar-re pas.	走行用バッテリーが充電されていますか?Weak or no battery in model.Schwache oder keine Batterien in Auto.Pack de propulsion manquant ou insuffisament chargée.	走行用バッテリーを充電してください。Install charged battery.Voll aufgeladene Batterien einlegen.Recharger la batterie.	1
	モーターに故障はありませんか?Damaged motor.Motorschaden.Moteur endommagé.	異音や、少しの走行で熱くなるようならモーターを交換してください。Replace with new motor.Durch neuen Motor ersetzen.Remplacer par un nouveau moteur.	2
	コード類がやぶけてショートしていませんか?Worn or broken wiring.Verschlissene oder gebrochene Kabel.Câblage sectionné ou usé.	コードをしっかり絶縁するか、メーカーに修理を依頼してください。Splice and insulate wiring completely.Kabel anspießen und gut isolieren.Vérifier et isoler le câblage.	3
	ESC (エレクトロニックスピードコントローラー)が故障していませんか?Damaged electronic speed controller.Beschädigter Fahrregler.Variateur électronique de vitesse endommagé.	ご使用のメーカーにお問い合わせください。Ask manufacturer to repair.Erkundigen Sie sich über Reparaturmöglichkeit beim Hersteller.Faites réparer par le S.A.V. du fabricant.	4
思うように走らないNo control.Keine Kontrolle.Perte de contrôle.	送信機、受信機のアンテナはのびていますか?Improper position of antenna on transmitter or model.Sender- oder Empfängerantenne ist nicht ganz herausgezogen.Problème d'antenne émetteur ou récepteur.	送信機、受信機のアンテナをのばしてください。Fully extend antenna.Antenne vollständig herausziehen.Déployer entièrement l'antenne.	5
	走行用バッテリーや、送信機の電池が少なくなっていませんか?Weak or no batteries in transmitter or model.Schwache oder keine Batterien in Sender oder Auto.Accus manquants ou insuffisamment chargés dans l'émetteur ou le modèle.	走行用バッテリーは充電してください。送信機の電池は新品のものと交換してください。Install charged or fresh batteries.Legen Sie geladene Akkus oder neue Batterien ein.Installez des accus rechargés ou des piles neuves.	6
	回転部(ギヤなど)の組み立てがしっかり出来ていますか?Improper assembly of rotating parts.Unachtsamer Einbau drehender Teile.Mauvais assemblage des pièces en rotation.	説明図をよく見て回転部を確認、または組み立て直してください。Reassemble them correctly referring to the instruction manual.Auseinandernehmen und gemäß Bedienungsanleitung neu zusammenbauen.Réassemblez correctement en vous référant au manuel d'instructions.	7
	可動部がグリスアップされていますか?Improper lubrication on rotating parts.Drehende Teile unzureichend geschmiert.Mauvaise lubrification des pièces en rotation.	可動部にグリスをつけてください。Apply grease.Fetten.Graisser.	8
	近くで別のRCモデルを操縦していませんか?Another R/C model using same frequency.Ein anderes RC-Modell fährt auf der gleichen Frequenz.Un autre modèle R/C est sur la même fréquence.	場所を変えるか、少し時間をおきます。Try a different location to operate your model.Das Auto an einem anderen Ort fahren lassen.Essayez un autre endroit pour faire rouler votre modèle R/C.

PARTS

Nicht verwenden.
Non utilisées.

PARTS ×1 51354

Couronne de différentiel à billes

Pignon intermédiaire

Ecrou-connecteur à rotule

5mmピローボールナット(短)

Ecrou-connecteur à rotule

(court)

BA12 ×4 53126

1510ペアリング

Ball bearing

Kugellager

Kagelnager Boulement

Repayment & Other

1060ベアリング

Ball bearing

Kugellager

Roulement à billes

14 1050

19 Rugellager Boulement à billes

Rodiment & Blues

850ベアリング

15 Ball bearing

Kugellager

Roulement à billes

A16 10×0.1mmシム

Shim 12

12 Scheibe 688 Gola

Cafe

A17 6×0

A17 Shim

10 Scheibe

1726 Cale

A18 5×0

A10 Shim

10 Scheibe 587

587 Cale

BA20 プロペラジョイントB

Accouplement d'arbre

de transmission B

BA21 プロベラジョイントA

Accouplement d'arbre

de transmission A

BA22

×

9949300

620スラストベアリング

Ball thrust bearing

Druckkugellager

Butée à billes

BA22

B

×18

3mmスチールボール

Ball

Kugel

Bille

BA24

X

0040200

9949299

デフスプ

Diff spring

Differentialfeder

Ressort de diff

モリブデンクリフ

Molybdenum

Molybdenum gr Molybdänfett

Molybaniett Graisse de moly

アンチウェアグリス……×1

Vis à tête cylindrique

3×10mmホロービス

DAS

BA5 ×4

9804194

Screw

Schraube

Vis

BA6
D7 ×2
9949350

2間ロックナット

Lock nut

Sicherungsmutter

Ecrou nylstop

BA7
DAY x2
50380

E-Bing

•
m = 311

BA8
×2
50588

2mmEリング

1

。

[Non-Text]

1 + u1 - 1 = ( 1 + u) u1 < 1 = u

1 + u1 - 1 = ( 1 + u) u1 < 1 = u

-

©

0

•

1 + u1 - 1 = ( 1 + u) u1 < 1 = u

[Non-Text]

[Non-Text]

[Non-Text]

10

• Tom

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

<8mm

[Non-Text]

广力云

[Non-Text]

[Non-Text]

1 + u1 - 1 = ( 1 + u) u1 < 1 = u

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

BB11 ×2

9805684

3×12mmホロービス

Screw

Schraube

Vis

BB15

×2

9804236

3×28mmターンバックルシャフト

Turn-buckle shaft

Spann-Achse

Biellette à pas inversés

BB18 ×4

50875

5nmアジャスター

Adjuster

Einstellstück

Chape à rotule

BB20×2

9808016

ステアリングポスト

Steering post

Pignon moteur 22 dents

×1

9808026

Snap pin

Federstift

Epingle métallique

BA9 ×5

9804205

3×3mmイモネジ

Grub screw

Madenschraube

Vis pointeau

Biellette à pas inversés

BC10×4

51216

ドライブシャフト

Drive shaft

Antriebswelle

Arbre d'entraînement

BA2×2

9804200

Vis

Afin de vous permettre de vous procurer des pièces de rechange Tamiya, amenez cette liste à votre point de vente Tamiya qui ne manquera pas de vous renseigner. Veuillez noter que les caractéristiques, disponibilité et prix peuvent changer sans avis préalable.

PARTS CODE

9115222	Chassis
51351	TB-03 A Parts (Gear Box) (A1-A19, 2 pcs.)
51253	TB Evolution V B Parts (Burnper) (B1-B8)
51352	TB-03 C Parts (Front Upright) (C1)
51353	TB-03 D Parts (Sus. Arm) (D1 & D2, 2 pcs.)
51354	TB-03 E Parts (Rear Upright) (E1)
51293	TA05-IFS F Parts (Hub Carrier 4") (F1 & F2)
9115221	K Parts (K1-K14)
51355	TB-03 M Parts (Damper Stay) (M1-M5)
51079	DF-02 Q Parts (Servo Saver Parts) (Q1-Q5)
9225056 *1	Q Parts (Damper Parts) (Q1-Q3, 2 pcs.)
9115224	S Parts (S1-S3)
50598 *1	C.V.A. Mini Shock Unit II V Parts(Damper Collar) (V1-V11, 2 pcs.)
51256 *1	TB Evolution V Ball Diff. Gear Set
Bevel Pinion Gear (BG1)x1 Ball Diff. Ring Gear (BG2)x1
51356	TB-03 06 Module Spur Gear (64T) (BG3)
5405047	Motor Mount
3485182	Propeller Shaft
9400750	Metal Parts Bag A
9400751	Metal Parts Bag B
9400752	Metal Parts Bag C
9400753	Metal Parts Bag D
9804159	3x10mm Screw (BA1 x10)
9804200	3x10mm Countersunk Head Screw (BA2 x10)
51211	3x5mm Flat Screw (BA3 x5)
9949350	2x25mm Cap Screw & 2mm Lock Nut(BA4 & BA6, 2 pcs. each)
9804194	3x10mm Screw (BA5 x2)
50380	E-ring Set (BA7 x7, BA8 x12)
50588	2mm E-ring (BA8 x15)
9804205	5mm Ball Connector (BA9 x4)
9804206	5mm Ball Connector Nut (BA10 x4)
9808012	5mm Ball Connector Nut (Short, BA11 x5)
53126	1510 Sealed Ball Bearing Set (BA12 x2)
53270	1060 Ball Bearing Set (BA13 x2)

51239	1050 Ball Bearing Set (BA14 x4)
53030	850 Sealed Ball Bearing Set (BA15 x4)
53568	10mm Shim Set (BA16 x10...etc.)
53726	6mm Shim Set (BA17 x10...etc.)
53587	5mm Shim Set (BA18 x10...etc.)
9805823	2x8mm Shaft (BA19 x4)
3450103	Propeller Joint B (BA20)
3450102	Propeller Joint A (BA21)
9949300	620 Ball Thrust Bearing (BA22 x2)
9949299	Ball Diff. Spring (BA24 x2)
50880 *1	TA04 Ball Diff. Plate Set (BA25 x2)
53577	TRF Damper Urethane Bushing (BA26 x10)
9805853	3x8mm Screw (BB1 x5)
9805636	3x6mm Screw (BB2 x2)
9804202	3x23mm Countersunk Head Screw (BB3 x2)
9808156	3x16mm Countersunk Head Screw (BB4 x2)
9805977	3x12mm Countersunk Head Screw (BB5 x5)
9805696	3x8mm Countersunk Head Screw (BB6 x4)
9804286	3x6mm Countersunk Head Screw (BB7 x4)
9808014	3x15mm Flat Screw (BB8 x2)
9805612	3x10mm Cap Screw (BB9 x5)
9804212	3x6mm Round Head Socket Screw (BB10 x10)
9805684	3x12mm Screw (BB11 x2)
50576	3mm Grub Screw (BB12 x10)
50038	Tool Set (Box Wrench, 1.5mm Hex Wrench, BB12 x4)
9805185	850 Metal Bearing (BB13 x2)
9808021	4.5x3.5mm Flanged Tube (BB14 x2)
9804236	3x28mm Tumbuckle Shaft (BB15 x2)
53539	5.5mm Aluminum Spacer Set (BB16 x4...etc.)
4305125	Motor Plate (BB17)
50875	5mm Ball Connector (BB18 x8)
50357	22T, 23T AV Pinion Gear Set (BB19...etc.)
9808016	Steering Post (BB20 x2)
9808026	10mm Snap Pin (BB21 x5)
9805640	3x9.5mm Step Screw (BC1 x2)
9808126	5x9.5mm Rocker Nut (BC2 x2)
9804381	5x9mm Hex Head Ball Connector (BC3 x2)

51100	TB Evolution IV 4.6x4.7mm Flanged Tube (BC4 x2)
9805800	3x32mm Tumbuckle Shaft (BC5 x2)
51093	TB Evolution IV 46mm Sus. Shaft (BC6 x4)
53825	TB Evolution IV 2.6mm Stainless Sus. Shaft Set (BC7 & BC8, 2 pcs. each)
9805645	3x0.7mm Spacer (BC9 x10)
51216 *1	TA05 Drive Shaft (BC10 x2)
9808192 *1	Wheel Axle (BC11 x2)
9805240	3mm O-ring (Balck, BC12 x7)
9805859	3x15mm Screw (BD1 x4)
50577	3x10mm Tapping Screw (BD4 x10)
50575	2.6x10mm Tapping Screw (BD5 x5)
9805886	Mount Screw (BD6 x2)
9805557	4mm Flange Lock Nut (BD7 x4)
50586	3mm Washer (BD8 x15)
9805828	3x42mm Threaded Shaft (BD9 x2)
50594	2x10mm Shaft (BD10 x10)
9805548 *1	Piston Rod (BD11 x2)
50597	Damper O-ring (Red, BD12 x10)
50600	C.V.A. Mini Shock Unit II Oil Seal (BD13 x6)
9805699 *1	Coil Spring (BD14 x2)
9805702	6mm Snap Pin (BD16 x10)
51111	4mm Adjuster (for 3mm Screws) (BD17 x8)
53042	Ball Diff. Grease
53439	Anti-Wear Grease
87022	Molybdenum Grease
50171	Heat Resistant Double-Sided Tape
50595	Nylon Band w/Metal Hook (10 pcs.)
2990054	Hex Wrench (2.5mm L)
2990027	Hex Wrench (2mm)
4305026	Wrench
53689	540-J Motor
6095010	Antenna Pipe (30cm) (Black)
1050748	Instructions
*1	Requires 2 sets for one car.

部品請求について
