TRF416 - Voiture radiocommandée TAMIYA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Châssis de voiture radiocommandée électrique 1/10
Marque	Tamiya
Modèle	TRF416
Échelle	1/10
Longueur	370 mm
Largeur	185 mm
Empattement	257 mm
Poids (sans électronique)	Environ 1500 g
Matériau du châssis	Fibre de carbone 2,5 mm
Type de suspension	Indépendante, triangles superposés, amortisseurs à huile
Transmission	Courroie 4 roues motrices
Différentiel	À billes ou à huile (selon version)
Batterie recommandée	LiPo 2S 7,4 V
Type de moteur	Brushless (recommandé)
Fonctions principales	Direction, accélération, freinage, réglages de suspension et de géométrie
Réglages	Carrossage, chasse, parallélisme, hauteur de caisse, amortisseurs
Entretien et nettoyage	Dépoussiérer après usage, vérifier les courroies et roulements, lubrifier les parties mobiles
Sécurité	Utiliser une batterie adaptée, déconnecter la batterie après usage, éviter l'eau
Pièces détachées et réparabilité	Pièces disponibles chez revendeurs Tamiya, nombreux supports aftermarket
Informations générales	Châssis compétition haut de gamme pour piste bitumée

FOIRE AUX QUESTIONS - TRF416 TAMIYA

Quelle batterie utiliser pour le Tamiya TRF416 ?

Il est recommandé d'utiliser une batterie LiPo 2S (7,4 V) avec connecteur approprié. Vérifiez l'espace disponible dans le compartiment batterie.

Le TRF416 est-il adapté aux débutants ?

Non, le TRF416 est un châssis de compétition destiné aux pilotes expérimentés. Il nécessite des réglages fins et une maintenance régulière.

Quel type de moteur puis-je monter ?

Un moteur brushless de taille 540 ou 550 est idéal. Les moteurs brushed conviennent aussi, mais les performances seront moindres.

Comment régler la hauteur de caisse ?

Utilisez les vis de réglage des amortisseurs ou changez les ressorts. La hauteur de caisse affecte le comportement en virage.

Le châssis est-il en fibre de carbone ?

Oui, le châssis principal est en fibre de carbone de 2,5 mm, offrant rigidité et légèreté.

Où trouver des pièces détachées ?

Les pièces sont disponibles chez les revendeurs Tamiya et en ligne. De nombreuses pièces aftermarket existent également.

Comment nettoyer mon TRF416 après utilisation ?

Utilisez une brosse douce pour enlever la poussière, puis un chiffon sec. Évitez l'eau sous pression. Lubrifiez les roulements régulièrement.

Quel est l'empattement du TRF416 ?

L'empattement est de 257 mm, ce qui est standard pour les voitures 1/10 touring.

Puis-je utiliser une batterie LiPo 3S ?

Déconseillé. Le châssis n'est pas conçu pour supporter la tension plus élevée d'une 3S (11,1 V) sans risque de surchauffe ou de dommages.

Comment régler le différentiel ?

Selon le type de différentiel, vous pouvez ajuster la viscosité de l'huile (diff à huile) ou la tension des billes (diff à billes) pour modifier la traction.

MODE D'EMPLOI TRF416 TAMIYA

Pour piloter ce modèle, nous vous suggérons d'employer un ensemble de radiocommande 2 voies standard avec variateur de vitesse électronique (récepteur et variateur de taille mini et servo de taille standard recommandés).

★Lire et suivre les instructions fournies avec l'ensemble R/C.

★Moteur et pignon moteur ne sont pas inclus dans ce kit. Se procurer séparément un moteur et un pignon en suivant les conseils donnés page 20 de ce manuel. Les moteurs Super Stock TZ ou RZ sont recommandés.

ALIMENTATION

Ce kit est conçu pour un pack à éléments séparés. Le charger en suivant les instructions spécifiques.

2-Kanal RC-Einheit mit elektronischem Fahrregler Ensemble R/C 2 voies avec variateur électronique

Dimensions max des servos

★小型サイズのサーボは搭載出来ません。

★Un mini-servo ne peut être installé.

Batterie aus Einzelzellen Pack à éléments séparés

★Small size ESC and receiver are recommended. ★Fahrregler und Empfänger kleiner Größe werden empfohlen. ★Récepteur et variateur électronique de petite taille recommandés.

Se procurer séparément une carrosserie polycarbonate érhelle 1:10 TAMIYA.

《用意する工具》

TOOLS RECOMMENDED

BENÔTIGTE WERKZEUGE

OUTILLAGE

六角レンチ (1.5mm,2mm)

Couteau de modéliste

はさみ Scissors Schere Ciseaux

★L'assemblage de ce kit requiert également du ruban adhésif renforcé et un outil à percer. Un chiffon et un outil à circlip seront également utiles.

• Bien lire et assimiler les instructions avant de commencer l'assemblage. La construction du modèle par un enfant doit s'effectuer sous la surveillance d'un adulte.
  L'assemblage de ce kit requiert de l'outillage, en particulier des couteaux de modélisme. Manier les outils avec précaution pour éviter toute blessure.
  ●Lire et suivre les instructions d'utilisation des peintures et ou de la colle, si utilisées (non incluses dans le kit).
  ●Garder hors de portée des enfants en bas âge. Ne pas laisser les enfants mettre en bouche ou sucer les pièces, ou passer un sachet vinyl sur la tête.

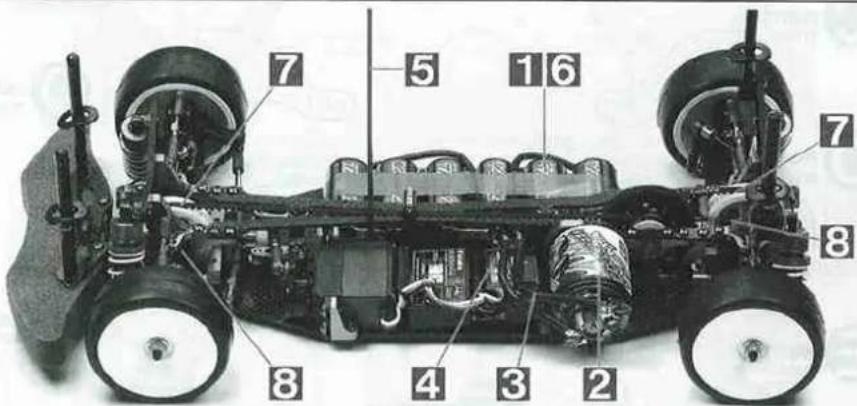

1. ●Emetteur: sert de boîtier de commande. Les actions sur le manche de direction/volant ou sur le manche de gaz/gâchette sont converties en signaux radio transmis par le biais de l'antenne.
   ●Volant/Gâchette: permettent de contrôler respectivement la direction et le régime moteur du modèle.
2. Récepteur: capte les signaux de l'émetteur, les convertit en impulsions et contrôle les mouvements du(des) servo(s) et le variateur électronique de vitesse.
3. ●Variateur électronique de vitesse: reçoit un signal du récepteur et régule la quantité de courant alimentant le moteur.
4. ●Servo de direction: convertit les signaux émanant du récepteur en mouvements mécaniques.

★Assimilez les instructions parfaitement avant l'assemblage. ★Il y a beaucoup de petites vis, d'écrous et de pièces similaires. Les assembler soigneusement en se référant aux dessins. Pour éviter les erreurs suivre les stades du montage dans l'ordre indiqué,

Graisser les endroits indiqués par ce symbole.
Graisser d'abord, assembler ensuite.

★Ce kit étant destiné à des utilisateurs expérimentés, les tolérances de conception des pièces sont minimes. Limes et forets seront utilisés pour les réglages fins.

1

★Pour renforcer la châssis carbone, appliquer de la colle rapide (disponible séparément). Sert également d'isolant.

2

BH2

×1
5×0.5mmスペーサー
Spacer
Distanzring
Entretoise

BLI
2×22画テノスリュー
Diff. screw Differential
Differentialischräube
vis de diff

BL4
×1
620スラストベアリング
Ball thrust bearing
Druckkugellager
Butée à billes

BL5
×1

デフスプリング
Diff spring
Differentialfeder
Ressort de diff

BL10 ×2
デフプレート
Diff plate
Differentialplatte
Plaquette de diff

BQ1 ×2
1510ベアリング
Ball bearing
Kugellager
Roulement à billes

BQ3
×2
850ベアリング
Ball bearing
Kugellager
Roulement à billes

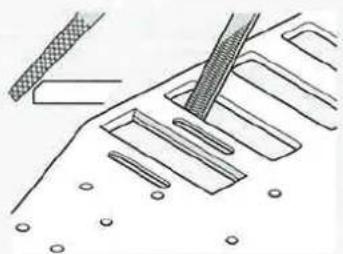

★Lorsqu'on utilise un pack à éléments séparés, poncer les côtés des ouvertures avec une lime et leur appliquer une couche de colle rapide pour protéger le couvercle des éléments.

★Pour éviter de déchirer le ruban adhésif renforcé qui maintient les accus, limer les bords des ouvertures.

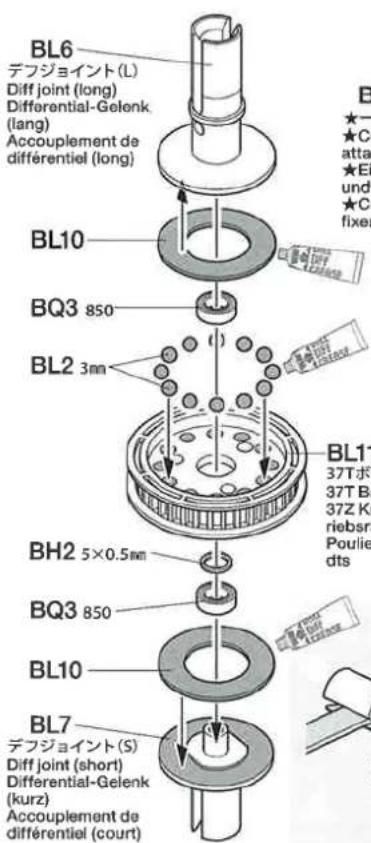

ボールデフの組み立て
Ball differential
Kugeldifferential
Différentiel à billes

★Appliquer de la Graisse pour différentiel à billes sur le différentiel, avant assemblage.

BL5
★一度締めてから使います。
★Compress once, then
attach.
★Einmal zusammendrücken
und dann anbringen.

★Comprimer une fois, puis fixer.

Poulie de diff. à billes 37 dts

★Das Differentialgelenk (lang, kurz) festhalten und BL1 festschrauben des Differentials gegen Lockerwerden. Für Leichtgängigkeit des Differentials BL1 nicht zu fest anzlehen. ★Maintenir en place les noix de cardans droite et gauche et serrer BL1 afin d'éviter le desserrage du différentiel. Ne pas trop serrer pour éviter de bloquer le différentiel.

3

4

BB1 ×4
3×8mm六角丸ビス
Screw

Schraube Vis

BC5 ×2
5×5mm六角ピローボール
Ball connector
Kugelkopf Connecteur à rotule

BH6
×2

★Fixer K1 comme montré en notant la position de la marque triangulaire.

5

3×6mm六角丸ビス

Screw

Schraube

Vis

BB6

×1

5mmEリング

E-Ring

Circlip

BD4

×1

3mmEリング

E-Ring

Circlip

BG1

×1

ダイレクトセンターシャフト

Direct center shaft

Support de renvoi de

poulie

BG3

×1

ブーリーキャップ

Pulley cap

Riemenscheiben-

Deckel

Carter de poulie

BG4 ×2

18Tプーリー

Pulley

Rolle

Poulie

BQ4

×2

840フランジペアリング

Fixation du pignon intermédiaire

フロントバルクヘッドの取り付け

Fixation des cloisons avant

BN4

フロントバルクヘッド(R)

Cloison avant (droite)

★Noter l'orientation droite/gauche de la cellule avant.

7

BB1 ×4

3×8mm六角丸ビス

Screw

Schraube

Vis

BC4 ×2

5×8mm六角ピローボール

Ball conr

Kugelkopf

Connecteur à rotule

BD2 ×3

2.6×5mm丸ビス

Screw

Schraube

Vis

BH3

×2

3×3開スペーサー

Spacer

Distanzring

Entretoise

BH4

×2

3×2mmスペーサー

Spacer

Distanzring

Entretoise

BL9 ×2

ワンウェイジョイント

One-way joint

Freilaufgelenk

Joint a sens unique

BQ1 ×2

1510ベアリング

Ball bearing

Kugellager

Roulement à billes

BT6

×2

○リング(黒)

O-ring (black)

O-Ring (schwarz)

Joint torque (noir)

8

BA3×2

3×8mm六角皿ビス

Screw

Schraube

Vis

BC4×3

5×8mm六角ピローボール

Ball connector

Kugelkopf

Connecteur à rotule

BF1 ×2

ステアリングアーム

Steering arm

Schubstange

Commande de direction

BF2×1

ステアリングブリッジ

Steering bridge

Lenkungs-Brücke

Pontet de direction

BH3

×3

3×3mmスペーサー

Spacer

Distanzring

Entretoise

BH5

×2

3×1mmスペーサー

Spacer

Distanzring

Entretoise

BR3

×4

3×0.1mmシム

Shim

Scheibe

Cale

BS4

×2

3×42mmターンバックルシャフト

Turn-buckle shaft

Spann-Achse

Biellette à pas inversés

3×23mmターンパックルシャフト

Turn-buckle shaft

Spann-Achse

Biellette à pas inversés

BT3 ×6

アジャスター

Adjuster

Einstellstück

Chape à rotule

7

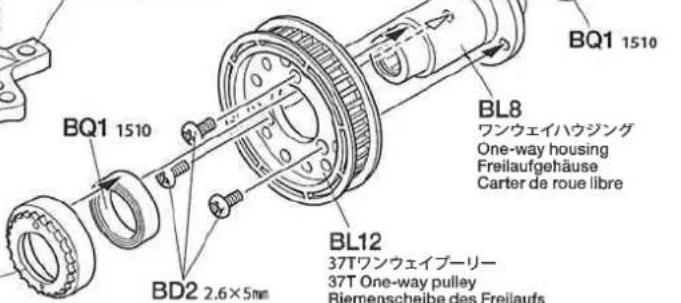

フロントワンウェイの取り付け

Fixation de la roue libre avant

★2個作ります。

★Make 2.

★2 Satz anfertigen.

★Faire 2 jeux.

Cloison supérieure A

BN2

アッパーバルクヘッド(B)

Upper bulkhead B

Oberer Querträger B

Cloison supérieure B

BT6 3mm

[Non-Text]

BQ1 1510

BL8

ワンウェイハウジング

One-way housing

Freilaufgehäuse

Carter de roue libre

BB1 3×8mm

★ Fixer la courroie (longue).

8

ステアリングワイパーの組み立て

Steering linkage

Lenkgestänge

Barres d'accouplement

BS6 3×23mm

《R》

《L》

Ecrou de blocage (fin)

BP2 ×1

ベルトスタビマウント

Suport de stabilisateur

de courrole

BP5 ×1

アンテナポスト

Antenna post

Antennenstange

Pied d'antenne

BQ5

×2

630ペアリング

Ball bearing

Kugellager

Roulement à billes

BR3

×2

3×0.1mmシム

Shim

Scheibe

Cale

《ドライブベルト》

Drive belt

Antriebsriemen

Courroie

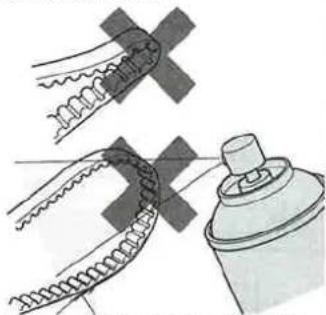

★No pas plier ou vriller. No pas appliquer de diluant ou lubrifiant.

★Si la courroie s'effiloche, découper les fibres avec des ciseaux. Si elle est usée ou détendue, la remplacer.

ステアリングワイパーの取り付け

Fixation des biellettes de direction

アッパーデッキの取り付け

Installation de la platine supérieure

11

BA3 ×2
3×8mm六角皿ビス
Screw
Schraube
Vis

BC1 ×4
5mmピローボール
Ball connector
Kugelkopf
Connecteur à rotule

BC3
×4
サスボール
Suspension ball
Aufhängungs-Kugel
Rotule de suspension

BF7
×1
サスマウント 1D
Suspension mount 1D
Aufhängungs-Befestigung 1D
Support de suspension 1D

12

BC5×2
5×5mm六角ピローボール
Ball connector
Kugelkopf
Connecteur à rotule

BQ2
×4
1050ベアリング
all bearing
ugellager
oulement à billes

BR1
×2
5×0.1mmシム
Shim
Scheibe
Cale

BU1
x2
3×2.5mmイモネジ
Grub screw
Madenschraube
Vis pointeau

BU2
×2
Shaft
Achse
Axe

BU3
×2
クロススパイダー
Cross joint
Kreuzzapfen
Joint croisé

m = 311
1 + u1 - 1 = ( 1 + u) u1 < 1 = u
44
BU5 ×2
44mmスイングシャフト(青)
Swing shaft (blue)
Querwelle (blau)
Axe (bleu)

1.6×4mmキャップスクリュー
Cap screw
Zylinderkopfschraube
Vis à tête cylindrique

trou de 2,5mm comme indiqué.

5mmビローボール Ball connector Kugelkopf Connecteur à rotule

BC3×4

サスボール Suspension ball Aufhängungs-Kugel Rotule de suspension

Vis à tête cylindrique

BW3

2×10mmシャフト

Shaft

Achse

Axe

广力云智慧零售收银系统

ホイールハフ

Wheel hu

Hadnabe Moyou de roue

moyed de 10de

BW5

×2

3×0.7mmスペーサー

Spacer

Distanzring

Entretoise

16

BA5

×

3×3mmイモネジ

Grub screw

Madenschraube

Vis pointeau

BS3 ×2

2.6×22mmシャフト

Shaft

Achse

Axa

BS

3×32mmターンバックルシャフト

×2

Turn-buckle shaft

Spann-Achse

Biellette à pas inversés

BT3 ×4

5mmアジャスター

Adjuster

Einstellstück

Chape à rotule

15

フロントアクスルの組み立て

Front axles

Vorderachsen

Essieux avant

★Pour un fonctionnement souple, ne pas serrer trop fort.

フロントアクスルの取り付け

Fixation des essieux avant

+2個作以来本

A2回作ヲネソ。+Make2

★2 Satz anfertigen

★Faire 2 jeux

BS5 3×32mm

スタビエンド Stabilizer end Stabilisator-Endstück Extrémité de barre anti-roulis

BE6 ×4

ロッドストッパー Rod stopper Gestänge-Stellring Bague de renvoi

BA5×4

3×3mmイモネジ Grub screw Madenschraube Vis pointeau

BB3 ×4

3×6mm六角皿ビス Screw Schraube Vis

★ Fixer la barre stabilisatrice dans la position requise au moyen de BA5 et BE1 (vis pointeau). Ne pas serrer trop fort pour éviter de bloquer la barre.

タミヤカタログ

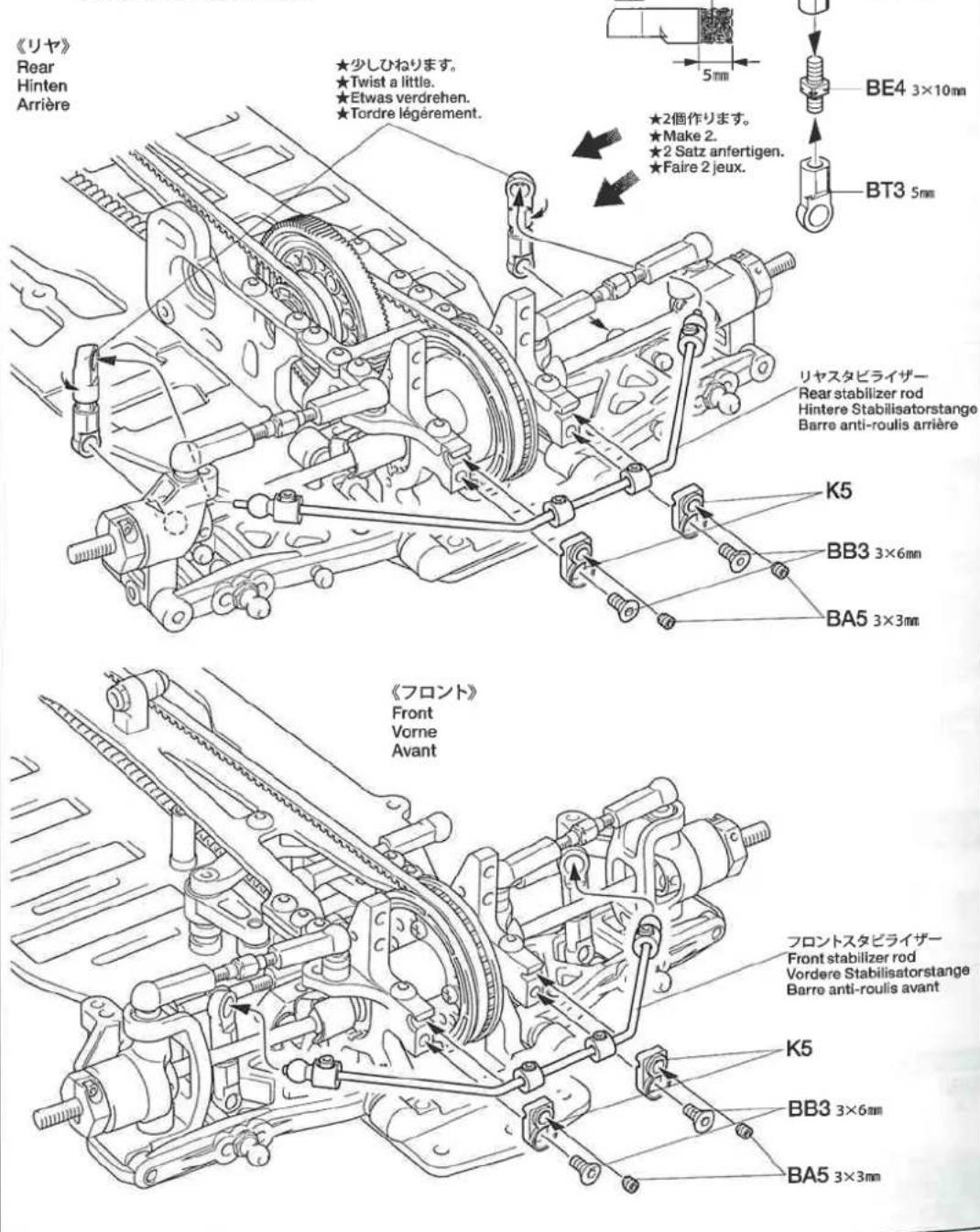

Fixation des barres anti-roulis

BJ ×8

BJ8 ×4
ダンバーシリンダー Damper cylinder Dämpfer-Zylinder Corps d'amortisseur

BJ9 ×4

ピストンロッド Piston rod Kolbenstange Axe de piston

BJ10 ×4
12mmOリング O-ring O-Ring Joint silicone

BJ5 ×4

ウレタンブッシュ Urethane bushing Urethan-Buchse Bague polyuréthane

BJ6 ×4
オイルシール Oil seal Ölabdichtung Joint d'étanchéité

BJ11 ×2

コイルスプリング(ミディアム 白/黄) Coil spring(medium, white/yellow) Spiralfeder (mittel, weiß/gelb) Ressort hélicoïdal (moyenne, blanc/jaune)

BJ12×2

コイルスプリング(ハード 白/青) Coil spring (hard, white/blue) Spiralfeder (hart, weiß/blau) Ressort hélicoïdal (dur, blanc/bleu)

Huile pour amortisseurs

★4個作ります。

★Make 4.

★4 Satz anfertigen.

★Faire 4 jeux

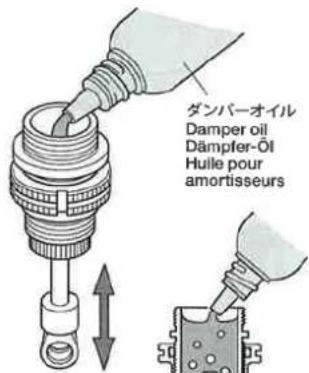

1. ビストンを下にさげ、オイルを入れます。ビストンをゆっくり上下させてオイル中の気泡を抜きます。

2. Pull down piston and pour oil into cylinder. Remove air bubbles by slowly moving piston up and down.

3. Kolben nach unten ziehen und Öl einfüllen. Luftblasen durch Auf- und Abbewegen des Kolbens herausdrücken.

4. Pousser le piston vers le bas et remplir le corps d'huile. Chasser les bulles d'air en déplaçant le piston de bas en haut.

3.Serrer le capuchon d'amortisseur.

★Comprimer le ressort pour attacher V3.

Entretoise d'amortisseur

BA1 ×2

3×10mm六角丸ビス

Screw

Schraube

Vis

BA3 ×4

3×8mm六角皿ビス

Screw

Schraube

Vis

BC2

×2

5mmピローボールナット

Ball connector nut

Kugelkopf-Mutter

Ecrou-connecteur à

rotule

BP4

×2

ダンバースペーサー

Damper spacer

Entretoise d'amortisseur

OPTIONS

《ダンパーオイルのセッティング》

★Huile d'amortisseurs standard (#400) du

kit.

TAMIYA

CA

-

(ゴムタイヤ用)

タミヤ瞬間接着割

CEMENT

Fixation des amortisseurs arrière

フロントダンパーの取り付け

Fixation des amortisseurs avant

BA2 ×1

3×6mm六角丸ビス

Screw

Schraube

Vis

Les pièces marquées ※ ne sont pas incluses dans le kit.

BA1 ×1

3×10mm六角丸ビス

Screw

Schraube

Vis

BA4 ×1

2.6×10mmタッピングビス

Tapping screw

Schneidschraube

Vis taraudeuse

BB1 ×1

3×8mm六角丸ビス

Screw

Schraube

Vis

BB4 ×1

2.6×10mmキャップスクリュー

Cap screw

Vis à tête cylindrique

BC2
×1

5mmビローボールナット

Ball connector nut

Kugelkopf-Mutter

Ecrou-connecteur à

rotule

BT1 ×2

サーボセイバースプリング

(小)

Vérification de l'équipement R/C

① Mettre en place les piles.

② Déployer l'antenne.

③ Dérouler et déployer le fil.

④ Charger complètement la batterie.

⑤ Mettre en marche.

⑥ Mettre en marche.

⑦ L'inverseur de servo de direction sur "R".

⑧ Placer les trims au neutre.

⑨ Le volant de direction au neutre.

⑩ Le servo au neutre.

Après installation du sauve-servo, éteindre l'ensemble R/C et débrancher les

connecteurs.

Attaching motor

Motor-Einbau

Fixation du moteur

ラジオコントロールメカのチェック

Vérification de l'équipement R/C

★S'assurer que le servo est au neutre avant assemblage.

★Utiliser une pièce adaptée au servo.

★Pour installer l'ensemble RC, consulter également ses instructions spécifiques.

NOTE

- Ce châssis est conçu pour la piste.

Si utilisé en tout terrain, du sable ou des saletés peuvent causer un mauvais fonctionnement des pièces en mouvement.

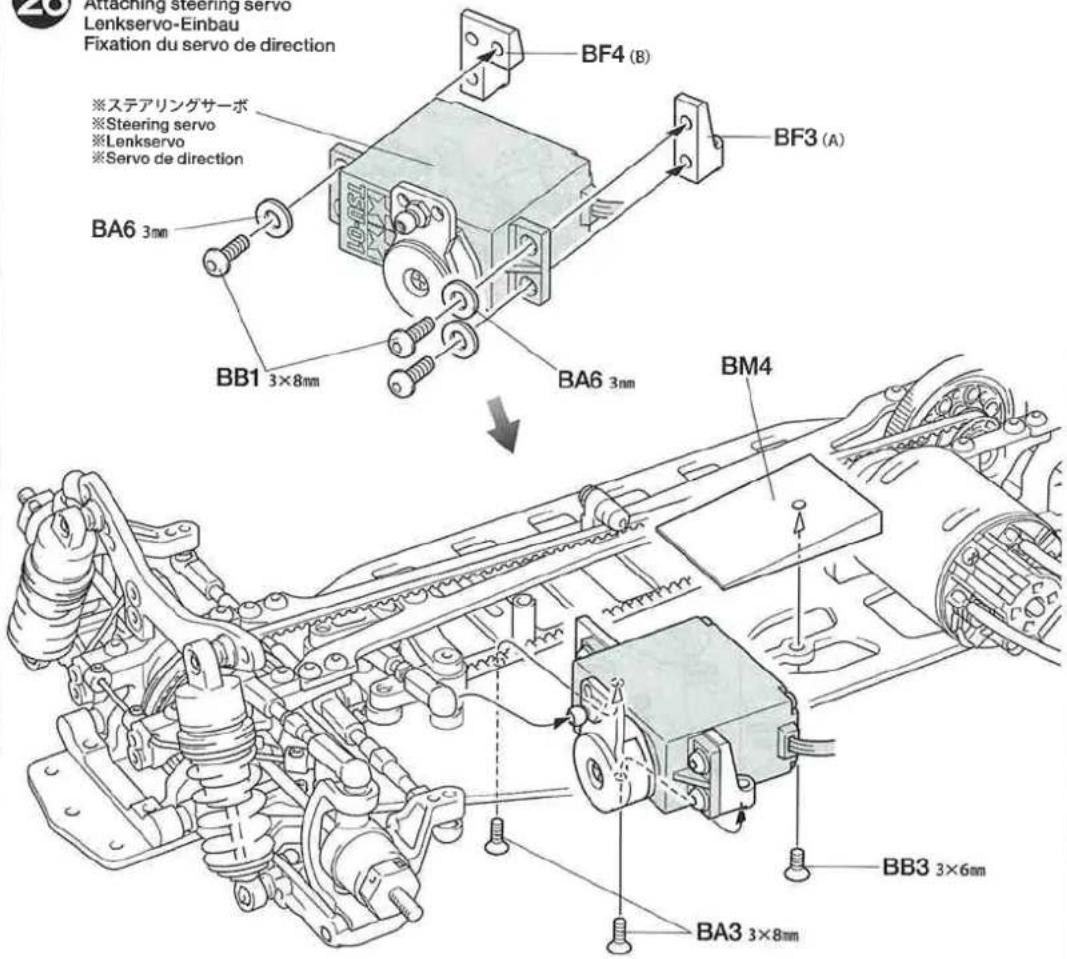

ステアリングサーボの取り付け

Attaching steering servo Lenkservo-Einbau

Fixation du servo de direction

RCメカの搭載例

Attaching R/C unit

Installation de l'ensemble R/C

★Installer l'ensemble R/C dans la position choisie en veillant à ne pas le mettre en contact avec les courroies.

Assemblage des roues

Fixation des supports de carrosserie arrière

Fixation des supports de carrosserie avant

BT5 ×2

6nmスナップピン

Snap pin

Federstift

Epingle métallique

BW2

×2

4mmフランジロックナット

Flange lock nut

Sicherungsmutter

Ecrou nylstop à

flasque

11.5×0.5mmスペーサー

BW7

×2

Spacer

Distanzring

Entretoise

★BW6、BW7（11.5mmスペーサー）は車幅調整に利用してください。
★Use BW6 and BW7 (11.5mm spacer) for tread adjustment.
★BW6 und BW7 (11.5mm Distanzstücke) zum Spur-Einstellen verwenden.
★Utiliser BW6 et BW7 (entretoises 11,5mm) pour le réglage de la voie.

Modification de l'épingle métallique

★Pour faciliter la fixation/dépose, plier l'épingle comme montré. (4 pcs)

《予備パーツ》

Spare parts

Ersatzteile

Pièces détachées

★Utiliser des entretoises et rondelles supplémentaires pour régler la garde au sol ou les conserver comme pièces détachées pour la maintenance.

TAMIYA CRAFT TOOLS

★Déterminer l'emplacement des épingles en fonction du type de carrosserie.

※ボディ（別売）

※Body (separately available)
※Karosserie (getrennt erhältlich)
※Carrosserie (disponible séparément)

★アンテナパイプを通す穴をあけます。

Pour améliorer les performances générales de votre voiture il est impératif de l'adapter aux conditions du terrain où auront lieu les évolutions. Effectuer les réglages en vous référant au manuel d'instructions en ayant en permanence à l'esprit que "l'équilibre" est l'idée directrice.

《ギャ比》

Gear ratio

Getriebeübersetzung

Rapport de pignonerie

★Choisir le rapport de pignonnerie en fonction du moteur ou du type de piste.

BG5 105Tスバーギヤ

Spur gear

Stimradgetriebe

Pignon intermédiaire

ビニオンPinion gear	ギヤ比Gear ratio	30T	7.19:1	37T	5.83:1
		31T	6.96:1	38T	5.67:1
25T	8.63:1	32T	6.74:1	39T	5.53:1
26T	8.29:1	33T	6.53:1	40T	5.39:1
27T	7.99:1	34T	6.34:1	41T	5.26:1
28T	7.70:1	35T	6.16:1	42T	5.13:1
29T	7.44:1	36T	5.99:1	43T	5.01:1

《サスアーム》

Suspension arms

Aufhängungs-Lenker

Triangles

★サスアームはリバーシブルタイプです。

★En retournant le triangle, le point de fixation de l'amortisseur peut être modifié.

Support de suspension (arrière)

★Le pincement des bras de suspension peut être réglé en changeant le support de suspension. Noter que le changement du support modifiera également l'empattement et la voie.

E1

リヤアップライト(0°)

Fusée arrière (0°) + Support de suspension (3,0°)

BF8
サスマウント 1XB
Suspension mount 1XB
Aufhängungs-Befestigung 1XB
Support de suspension 1XB

3.0°
BF7
サスマウント 1D
Suspension mount 1D
Aufhängungs-Befestigung 1D
Support de suspension 1D

《ベルトのたるみ調整》

Réglage de la tension de la courroie

★Pour tendre la courroie, orienter le support excentrique K1 (support de roulement 1510) à l'écart de la rainure initiale.

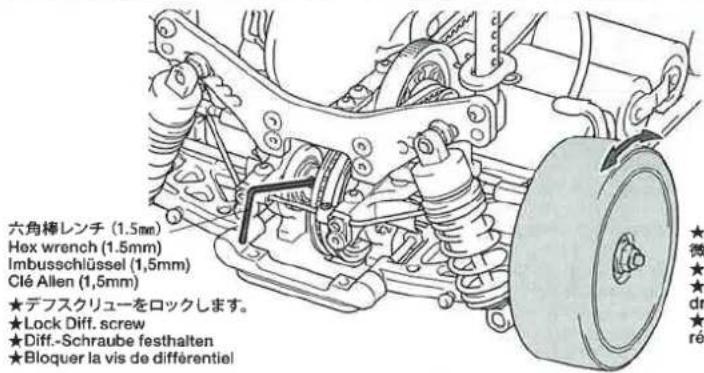

Réglage du différentiel à billes

★On peut régler le différentiel à billes sans démonter. Insérer la clé hexagonale 1,5mm dans le trou du joint de diff. (L) pour bloquer la vis de différentiel puis tourner la roue dans le sens opposé.

★Tourner la roue pour régler.

●タイヤを選ぶ

Ils influent considérablement sur le comportement de la voiture. Ce sont les premiers éléments à considérer. Sélectionner des pneus adaptés à la piste d'évolution. Des ajustages sont possibles avec différents types de garnitures inserts (souples, medium et durs).

●車高・リバウンドストローク

La garde au sol et/ou le rebond ont une incidence importante sur la stabilité en virage, accélération et freinage. L'ajustement de la garde au sol s'effectue par le ressort hélicoïdal. Le rebond se règle au moyen de la vis 3x10mm sur le bras de suspension.

On optera pour un léger pincement (orientation des roues vers l'interieur) qui assure un meilleur comportement en ligne droite sans trop altérer celui en virage ou une ouverture (orientation des roues vers l'extérieur) qui gé-nère une réponse rapide et précise en courbe. Dans l'une ou l'autre des alternatives, ne pas atteindre des angles trop importants. Commencer le réglage par un léger ouverture et corriger par étapes.

En virage, la voiture a tendance à s'échapper vers l'extérieur causant une instabilité. La surface de contact de chaque pneu est déterminée par l'angle de carrossage. En conséquence, la traction des pneus peut être augmentée ou diminuée en faisant varier l'angle de carrossage. Pour accroître la traction en virage, opter pour une valeur négative et vice versa.

Veuillez respecter impérativement les règles de sécurité suivantes lors de l'utilisation de votre ensemble R/C.
●Eviter de faire évoluer la voiture à proximité de jeunes enfants ou dans la foule. Ne jamais utiliser sur la voie publique!
Assurez-vous que personne d'autre n'utilise la même fréquence sur le même terrain que vous. Utiliser la même fréquence en même temps peut être source de sérieux accidents, pendant la conduite, le voi ou la navigation des modèles R/C.
● Ne jamais faire évoluer le modèle sous la pluie ou sur une surface mouillée. Si le moteur, les accus, le récepteur ou les servos prenaient l'humidité, les nettoyer avec un chiffon et les laisser sécher.

PROCEDURE DE MISE EN MARCHE

①Déployer l'antenne et mettre en marche l'émetteur.
② Mettre en marche le récepteur.
③Vérifiez la bonne marche de votre radiocommande avant de rouler.
④Le trim de direction doit être réglé pour que manche au neutre, le modèle évolue en ligne droite.
⑤Faites les opérations inverses après utilisation de votre ensemble R/C.
⑥Assurez-vous que les batteries soient bien débranchées et sortez-les du modèle.
⑦Enlever sable, poussière, boue etc..
⑧Graisser les pignons, articulations...
⑨ Rangez la voiture et les accus séparément.

★Avant de renvoyer votre modèle R/C pour une réparation, vérifiez-le à nouveau en suivant ce processus.

車の異常 PROBLEM PROBLEME	原因 CAUSE URSACHE	直し方 REMEDY LÖSUNG REMEDE
車が動かないModel does not move. Modell fährt nicht. Le modèle ne démar-re pas.	走行用バッテリーが充電されていますか?Weak or no battery in model.Schwache oder keine Batterien in Auto.Pack de propulsion manquant ou insuffisament chargée.	走行用バッテリーを充電してください。Install charged battery.Voll aufgeladene Batterien einlegen.Recharger la batterie.	1
	モーターに故障はありませんか?Damaged motor.Motorschaden.Moteur endommagé.	異音や、少しの走行で熱くなるようならモーターを交換してください。Replace with new motor.Durch neuen Motor ersetzen.Remplacer par un nouveau moteur.	2
	コード類がやぶけてショートしていませんか?Worn or broken wiring.Verschlissene oder gebrochene Kabel.Câblage sectionné ou usé.	コードをしっかり絶縁するか、メーカーに修理を依頼してください。Splice and insulate wiring completely.Kabel anspleißen und gut isolieren.Vérifier et isoler le câblage.	3
	ESC (エレクトロニックスピードコントローラー)が故障していませんか?Damaged electronic speed controller.Beschädigter Fahrregler.Variateur électronique de vitesse endommagé.	ご使用のメーカーにお問い合わせください。Ask manufacturer to repair.Erkundigen Sie sich über Reparaturmöglichkeit beim Hersteller.Faites réparer par le S.A.V. du fabricant.	4
思うように走らないNo control.Keine Kontrolle.Perte de contrôle.	送信機、受信機のアンテナはのびていますか?Improper position of antenna on transmitter or model.Sender- oder Empfängerantenne ist nicht ganz herausgezogen.Problème d'antenne émetteur ou récepteur.	送信機、受信機のアンテナをのばしてください。Fully extend antenna.Antenne vollständig herausziehen.Déployer entièrement l'antenne.	5
	走行用バッテリーや、送信機の電池が少なくなっていませんか?Weak or no batteries in transmitter or model.Schwache oder keine Batterien in Sender oder Auto.Accus manquants ou insuffisamment chargés dans l'émetteur ou le modèle.	走行用バッテリーは充電してください。送信機の電池は新品のものと交換してください。Install charged or fresh batteries.Legen Sie geladene Akkus oder neue Batterien ein.Installez des accus rechargés ou des piles neuves.	6
	回転部(ギヤなど)の組み立てがしっかり出来ていますか?Improper assembly of rotating parts.Unachtsamer Einbau drehender Teile.Mauvais assemblage des pièces en rotation.	説明図をよく見て回転部を確認、または組み立て直してください。Reassemble them correctly referring to the instruction manual.Auseinandernehmen und gemäß Bedienungsanleitung neu zusammenbauen.Réassemblez correctement en vous référant au manuel d'instructions.	7
	可動部がグリスアップされていますか?Improper lubrication on rotating parts.Drehende Teile unzureichend geschmiert.Mauvaise lubrification des pièces en rotation.	可動部にグリスをつけてください。Apply grease.Fetten.Graisser.	8
	近くで別のRCモデルを操縦していませんか?Another R/C model using same frequency.Ein anderes RC-Modell fährt auf der gleichen Frequenz.Un autre modèle R/C est sur la même fréquence.	場所を変えるか、少し時間をおきます。Try a different location to operate your model.Das Auto an einem anderen Ort fahren lassen.Essayez un autre endroit pour faire rouler votre modèle R/C.

PARTS

Sachet de châssis supérieur

BK1

×1

4304098

アッパーブレイス

Upper brace

Obere Klammer

Barre supérieure

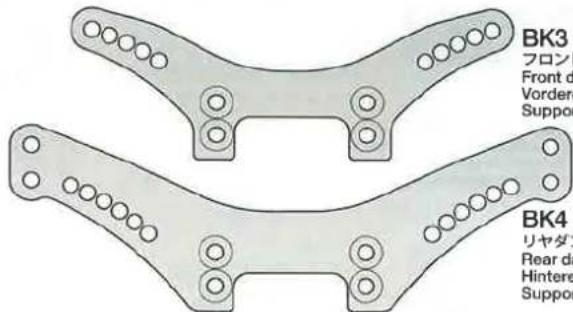

フロントダンバース

Front damper stay

Support d'amortisseur avant

Support de pare-chocs

Support d'amortisseur arrière

×1

4004056

アッパーデッキ

Upper deck

Oberes Deck

Chassis supérieur

バルクヘッド袋詰

Bulkhead bag

Lagerschild-Beutel

Sachet de cloisons

★Caractéristiques pouvant être modifiées sans information

préalable.

Cloison avant (gauche)

Cloison avant (droite)

Cloison supérieure A

Cloison supérieure B

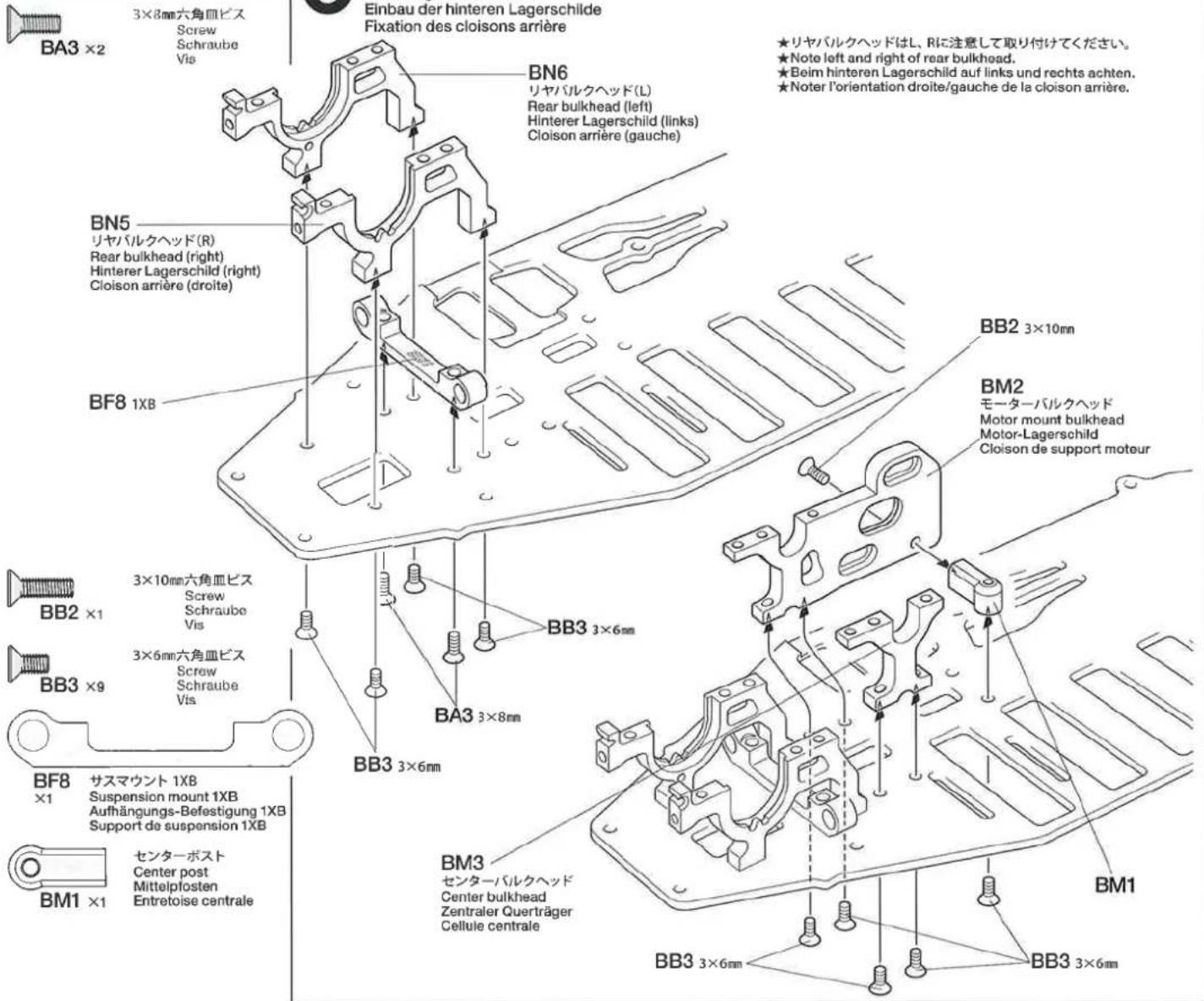

Cloison arrière (gauche)

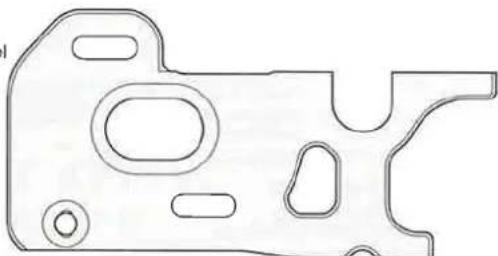

モーターマウント袋詰

Motor mount bag

Sachet de support moteur

BM1

×1

3454518

(二)交易对方介绍

センターポスト

Center post

Mittelpfoster

Entretoise centrale

Cloison de support moteur

Sachet de différentiels à billes

×1

9804374

(二)

4

Diff. screw

différentiel (court)

Carter de roue libre

BL9

ワンウェイジョイント

One-way joint

Freilaufgelenk

Joint a sens unique

BL10 ×2

51287

デフプレート

Diff plate

Differentialplatte

Plaquette de diff

Poulle 37 dts de roue libre

PARTS

★金具部品は少し多目に入っています。予備、セッティング用として使ってください。
★Extra screws and nuts are included. Use them as spares.
★Es liegen zusätzliche Schrauben und -muttern bei. Als Ersatzteile verwenden. ★Des vis et des écrous supplémentaires sont inclus. Les utiliser comme pièces de rechange.

Sachet de roulements à billes

B01 ×4
53126
1510ペアリング
Ball bearing
Kugellager
Roulement à billes

BO3
x2
53030
2.1.10
850ベアリング
Ball bearing
Kugellager
Roulement à billes

BO4
BQ
×2 0804315
9504315

BO4
BQ
×2 0804315
9504315
Flanged ball bearing
Flansch-Kugellager
Roulement à flasque

BQ2
×8
51239
1050ベアリング Roll bearing
Ball bearing Kugellager
Ragelnager Boulement

Roulement & Biños

BQ5
x2
9804243
630ベアリング
Ball bearing
Kugellager
Roulement à billes

ギヤ袋詰

Gear bag

Zahnräder-Beutel

Sachet de pignonnerie

BP2 ×1
3454516
ベルトスタビマウント
Belt stabilizer mount
Halterung des
Riemen-Stabilisators
Suport de stabilisateur
de courroie

P5
×1 Antenna post
3455896
Antenna post
Antenna post Antennenstange
Pied d'antenne

サスシャフト袋詰

Shaft bag

Achse-Beutel

Sachet d'axes

Spann-Achse
Biellette à pas inversés

BS6
3×23mmターンバックルシャフト
×1
Turn-buckle shaft
980
Spann-Achse
Biellette à pas inversés

ユニバーサルシャフト袋詰

Universal shaft bag

Gelenkwellen-Beutel

Sachet de cardans articulé

3×2.5mmイモネジ
Grub screw
Madenschraube

Vis pointeau

2×9.8mmシャフト
Shaft
Achse
Axe

BU3 ×4

53500
クロススパイダー
Cross joint
Kreuzzapfen
Joint croisé

9804286

BI15×4
9804379
9504378
44mmスイングシャフト(青)
Swing shaft (blue)
Querwelle (blau)
Axe (bleu)

ダンパー部品袋詰

Damper parts bag

Sachet de pièces d'amortisseur

[Non-Text]
[Non-Text]
©
5
(二)交易对方
©
。
O
。
C
(
©

PARTS

スペーサー袋詰

Spacer bag

Distanzring-Beutel

Sachet d'entretoises

BH1

×6

9804372

5×1.5mmスペーサー

Spacer

Distanzring

Entretoise

BH2

×1

9804246

5×0.5mmスペーサ

Spacer

Distanzring

Entretoise

BH3

×10

53539

3×3mスペーサー

Spacer

Distanzring

Entretoise

BH4

×9

53539

3×2mmスペーサー

Spacer

Distanzring

Entretoise

BH5

×10

53539

3×1mmスペーサー

Spacer

Distanzring

Entretoise

BH6

×14

53539

3×0.5mmスペーサー

Spacer

Distanzring

Entretoise

スタビライザー袋詰

Stabilizer bag

Stabilisator-Beutel

Sachet de barres anti-roulis

BE1 ×8

9805777

3×2.5mmイモネジ

Grub screw

Madenschraube

Vis pointeau

BE2

×1

51070

リヤスタビライザー(ソフト)

Barre anti-roulis arrière (mou)

BE3

×1 9806028

フロントスタビライザー(ミディアム)

Front stabilizer rod (medium)

Barre anti-roulis avant (moyenne)

BE4

×4

53892

3×10mmターンバックルシャフト

Turn-buckle shaft

Spann-Achso

Biellette à pas inversés

スタピエンド

BES Stabilizer end

53644 Extrémité de barre anti-roulis

BE6 ×4

53827

ロッドストッパー

Rod stopper

Gestänge-Stellring

Bague de renvoi

ホイールハブ袋詰

Wheel hub bag

Radnaben-Beutel

Sachet de moveux de roue

1.6×4mmキャップスクリュー

BW1 ×4

9805893

Cap screw

53159 Ecrou nylstop à flasque

ホイールバン Wheel hub

Wheerha Radnabe

Nauchase Moveu de roue

BW6

×4

53646

[Non-Text]

[Non-Text]

Entro

etoise

BW7

×4

53646

11.5×0.5mmスペーサー

Spac

Distanzring

Entretoise

ビス袋詰 A 9464119

Screw bag A

Schraubenbeutel A

Sachet de vis A

BA1 ×7

9805763

3×10mm六角丸ビス

Screw

Schraube

Vis

[Non-Text]

BA2 ×20

9804212

3×6mm六角丸ビス

Screw

Schraube

Vis

BA3 ×25

9805767

3×8mm六角皿ビス

Screw

Schraube

Vis

2.6×10mmタッピングビス

Tapping screw

Schneidschraube

Vis taraudeuse

BA5 ×8

50576

3×3mmイモネジ

Grub screw

Madenschraube

Vis pointeau

BAS

DAT ×2

×3 0004028

9804225

ワッシャー

Washer

Beilagscheibe

Rondelle

ビス袋詰C 9464121

Screw bag C

Schraubenbeutel C

Sachet de v

BC1

BC 56649

53642

5mmピローボール

Ball connector

Kugelkopf

Connecteur à rotule

BC2

×5 Kugelkopf-Mutter

Afin de vous permettre de vous procurer des pièces de rechange Tamiya, amenez cette liste à votre point de vente Tamiya qui ne manquera pas de vous renseigner. Veuillez noter que les caractéristiques, disponibilité et prix peuvent changer sans avis préavis.

PARTS CODE

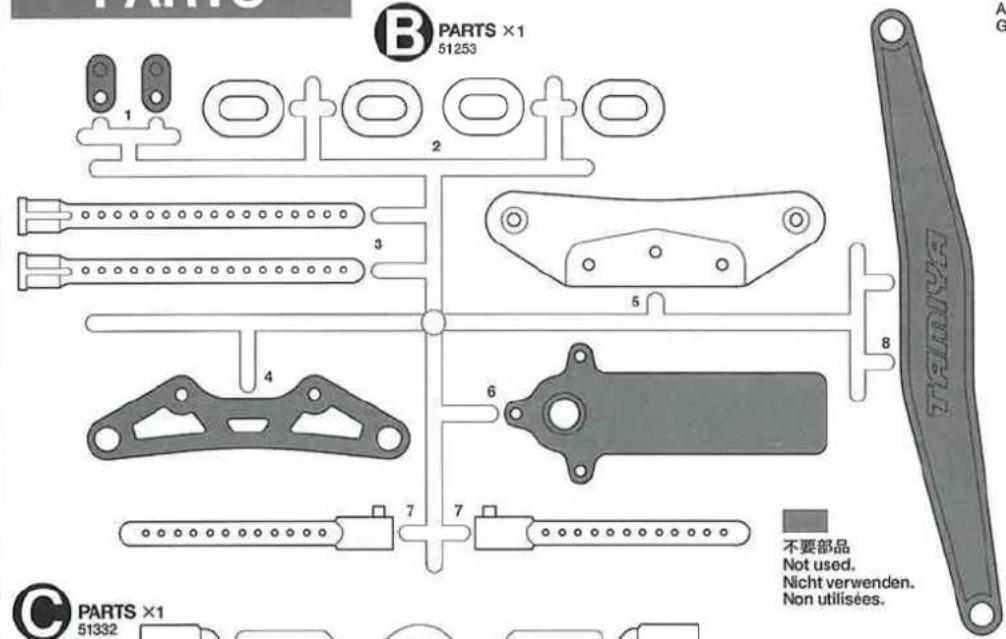

51253	TB Evolution V B Parts (Bumper) (B1-B8)
51332	C Parts (C1 & C2)
51104	*1 TB Evolution IV D Parts (Sus. Arm) (D1 & D2, 1 pc.)
51333	E Parts (E1 & E2)
54031	F Parts (F1 & F2)
51278	Belt Tension Adjuster (K1-K5, 2 pcs.)
51000	Hi-Torque Servo Saver (Black) (Q1-Q6, BT1 x2, BT2 x1)
53334	*1 Low Friction Damper V Parts (Damper Collar) (V1-V11, 2 pcs.)
53890	Swing Shaft Protector (Y1 & Y2)
6275070	Urethane Bumper
6244016	Drive Belt (Long)
6244017	Drive Belt (Short)
53475	Medium-Narrow White Dish Wheels (Offset 0, 4 pcs.)
9404856	Lower Deck
9464119	Screw Bag A (BA1-BA6)
9805763	3x10mm Round Head Socket Screw (BA1 x10)
9804212	3x6mm Round Head Socket Screw (BA2 x10)
9805767	3x8mm Countersunk Hex Head Screw (BA3 x10)
50575	2.6x10mm Tapping Screw (BA4 x5)
50576	3mm Grub Screw (BA5 x10)
9804228	3mm Washer (BA6 x10)
9464120	Screw Bag B (BB1-BB6)
9805765	3x8mm Round Head Head Socket Screw (BB1 x10)
9805957	3x10mm Countersunk Hex Head Screw (BB2 x10)
9804210	3x6mm Countersunk Hex Head Screw (BB3 x10)
9805888	2.6x10mm Cap Screw (BB4 x10)
9804194	3x10mm Screw (BB5 x2)
50589	5mm E-ring (BB6 x5)
9464121	Screw Bag C (BC1-BC6)
53642	5mm Aluminum Ball Connector (Blue, BC1 x10)
53640	5mm Aluminum Ball Nut (Blue, BC2 x10)
50994	5mm Suspension Balls (BC3 x8)
53907	5x8mm Aluminum Hex Head Ball Connector (BC4 x5)
53906	5x5mm Aluminum Hex Head Ball Connector (BC5 x5)
53826	TB Evolution N Fluorine Coated Ball-Head King Pin (BC6 x2...etc.)
9464122	Screw Bag D (BD1-BD6)
9805778	3x12mm Round Head Socket Screw (BD1 x10)
9808025	2.6x5mm Screw (BD2 x5)
9805991	3mm Lock Nut (Thin) (BD3 x4)
50380	E-ring Set (BD4 x4, BJ1 x12...etc.)
9804381	5x9mm Hex Head Ball Connector (BD5 x2)
9804382	4.5x3.5mm Flanged Tube (BD6 x2)
9805777	3x2.5mm Grub Screw (BE1 x10)
51070	TRF415 Rear Stabilizer Set (BE2...etc.)
9808028	Front Stabilizer Set (BE3...etc.)

53892	3x10mm Aluminum Turnbuckle Shaft (BE4 x4)
53644	Aluminum Stabilizer End (Blue, BE5 x4)
53827	Stabilizer Rod Stopper (BE6 x4)
9804375	Steering Arm (BF1 x2)
3454512	Steering Bridge (BF2)
3454510	Servo Mount (A) (BF3 x1)
3454511	Servo Mount (B) (BF4 x1)
3454534	Sus. Mount 1A (BF5 x1)
3454535	Sus. Mount 1B (BF6 x1)
3454536	Sus. Mount 1D (BF7 x1)
3454537	Sus. Mount 1XB (BF8 x1)
3454508	Direct Center Shaft (BG1)
3454509	Pulley Holder (BG2)
3454454	Pulley Cap (BG3)
53989	Center Pulley (18T) (BG4 x2)
53857	04 Module GP Spur Gear 105T (BG5)
9804372	5x1.5mm Spacer (BH1 x10)
9804246	5x0.5mm Spacer (BH2 x5)
53539	5.5mm Aluminum Spacer Set (BH3-BH6, 4 pcs. each)
50588	2mm E-ring (BJ1 x15)
53573	TRF Damper Piston (3-Holes, BJ2 x4)
53574	TRF Damper Rod Guide & O-ring Set (BJ3 & BJ4, 4 pcs. each)
53577	TRF Damper Urethane Bushing (BJ5 x10)
53576	TRF Damper Oil Seal (BJ6 x4)
9808077	2mm Shaft Guide (BJ7 x4)
9804367 *1	Damper Cylinder (BJ8 x2)
53850 *1	TRF Damper Titanium Coated Piston Rod (BJ9 x2)
9444361	12mm O-ring (BJ10 x4)
53440	On-Road Tuned Hard Spring Set (BJ11 & BJ12, 2 pcs. each)
4304096	Upper Brace (BK1)
4304089	Bumper Support (BK2)
4304096	Front Damper Stay (BK3)
4304097	Rear Damper Stay (BK4)
4004056	Upper Deck (BK5)
9804374	2x22mm Screw & Nut (BL1 & BL3, 1 pc. each)
9849300	620 Ball Thrust Bearing (BL4 x2)
9849299	Ball Diff. Spring (BL5 x2)
9804373	Diff. Joint (Long & Short) (BL6 & BL7, 1 pc. each)
3454520	One-Way Housing (BL8)
9444623	One-Way Joint (BL9 x2)
51287	Large Ball Diff. Plate (BL10 x2)
53988	Ball Diff. Pulley (37T) (BL11)
54023	DB01 Front One-Way Pulley (37T) (BL12)
3454518	Center Post (BM1)
3454524	Motor Mount Bulkhead (BM2)
3454525	Center Bulkhead (BM3)

3454480	Air Duct (BM4)
3454532 *1	Upper Bulkhead (A) (BN1 x1)
3454533 *1	Upper Bulkhead (B) (BN2 x1)
3454528	Front Bulkhead (Left) (BN3)
3454529	Front Bulkhead (Right) (BN4)
3454531	Rear Bulkhead (Right) (BN5)
3454530	Rear Bulkhead (Left) (BN6)
9804371	Steering Post (BP1 x2)
3454516	Belt Stabilizer Mount (BP2)
3454517	Steering Center Mount (BP3)
53873	Carbon Damper Stay Setting Spacer Set (BP4 x4...etc.)
3455898	Antenna Post (BP5)
53126	1510 Sealed Ball Bearing (BQ1 x2)
51239	1050 Ball Bearing (BQ2 x4)
53030	850 Sealed Ball Bearing (BQ3 x4)
9804315	840 Flanged Ball Bearing (BQ4 x2)
9804243	630 Ball Bearing (BQ5 x2)
53587	5mm Shim Set (BR1 x10...etc.)
53586	4mm Shim Set (BR2 x10...etc.)
53585	3mm Shim Set (BR3 x10...etc.)
53851 *1	46mm Titanium Coated Sus. Shaft (BS1 x2)
53917	2.6mm Titanium Coated Sus. Shaft Set (BS2 & BS3, 2 pcs. each)
2520043 *1	3x42mm Tumbuckle Shaft (BS4 x1)
9805929 *1	3x32mm Tumbuckle Shaft (BS5 x2)
9804234	3x23mm Tumbuckle Shaft (BS6 x2)
53500	Cross Joints for Assembly Universal Shaft Set (BU1 x5, BU2 x6, BU3 x4)
9804380 *1	Wheel Axle (BU4 x2)
9804379 *1	44mm Swing Shaft (BU5 x2)
53570	Clamp Type Aluminum Wheel Hub (4mm Thick) (BW1 x5, BW3 x5, BW4 x4)
9805893	1.6x4mm Cap Screw (BW1 x10)
53159	4mm Anodized Aluminum Flange Lock Nuts (Blue, BW2 x5)
50594	2x10mm Shaft (BW3 x10)
9805645	3x0.7mm Spacer (BW5 x10)
53646	Wheel Spacer (Blue) (BW6 & BW7, 4 pcs. each)
9404621	Tool Bag (BT1-BT7, Anti-Wear Grease...etc.)
53601	Low Friction 5mm Adjuster (BT3 x8)
51111	4mm Adjuster (for 3mm Screws) (BT4 x8)
9805702	6mm Snap Pin (BT5 x10)
9805240	3mm O-ring (Black) (BT6 x7...etc.)
50171	Heat Resistant Double-Sided Tape
50595	Nylon Band w/Metal Hook (10 pcs.)
53042	Ball Diff. Grease
53439	Anti-Wear Grease
6095010	Antenna Pipe (30cm, Black)
1054497	Instructions
*1	Requires 2 sets for one car.

部品請求について
