LINKBOX, TWINBOX 230, TWINBOX230 - Décodeur TV STOREX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Décodeur TV double tuner TNT/TNT HD
Alimentation électrique	Entrée 100-240 V~ 50/60 Hz, 0.35 A ; Sortie 5,0 V = 2000 mA
Formats vidéo supportés	AVI, MPEG HD, TS, VOB, MKV, XVID HD
Formats audio supportés	MP3, WMA, AC3
Formats image supportés	BMP, JPEG, TIF, PNG
Connectiques vidéo	HDMI, AV composite (Cinch)
Connectiques audio	Coaxial S/PDIF
Connectiques antenne	Entrée antenne (ANTENNA IN), Sortie antenne (ANTENNA OUT)
Port USB	1 x USB Host (avant) pour clé USB ou disque dur externe
Résolution vidéo	HD jusqu'à 1080i
Double tuner	Oui, permet l'enregistrement d'une chaîne et le visionnage d'une autre
Fonctions principales	Enregistrement direct et programmé, Timeshift (pause/retour en direct), Media Player, Guide électronique des programmes (EPG), Télétexte, Sous-titres
Télécommande	Infrarouge avec 32 touches dédiées
Garantie	1 an pour l'appareil, 3 mois pour les accessoires (télécommande, câbles, bloc d'alimentation)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec ; ne pas utiliser de solvants ni de produits abrasifs
Sécurité	Utiliser uniquement l'adaptateur secteur fourni ; ne pas exposer à l'humidité ; ne pas ouvrir le boîtier ; placer sur une surface plane et ventilée
Certifications	CE, RoHS, ISO 9001 (Bureau Veritas)

FOIRE AUX QUESTIONS - LINKBOX, TWINBOX 230, TWINBOX230 STOREX

Comment installer les chaînes TNT sur la TwinBox 230 ?

Appuyez sur la touche MENU de la télécommande, sélectionnez l'icône Installation (ou Recherche Auto), puis choisissez Recherche et appuyez sur OK. La recherche des chaînes démarre automatiquement. Une fois terminée, appuyez sur OK pour confirmer.

Puis-je enregistrer une chaîne et en regarder une autre simultanément ?

Oui, grâce au double tuner intégré, vous pouvez enregistrer une chaîne de la TNT tout en regardant une autre. Pour cela, lancez l'enregistrement avec la touche REC sur la chaîne souhaitée, puis changez de chaîne normalement avec les touches CH+/-.

Comment programmer un enregistrement à l'avance ?

Appuyez sur la touche TIMER de la télécommande pour ouvrir l'écran de programmation. Appuyez sur OK pour ajouter un nouvel enregistrement. Remplissez les champs : fréquence (une fois, journalier, etc.), mode (CHÂINE ou RECORD), chaîne, date, heure de début et durée. Validez en sélectionnant Mémoriser.

Quels périphériques USB sont compatibles pour l'enregistrement ?

Vous pouvez utiliser une clé USB ou un disque dur externe formaté en FAT32 ou NTFS. Branchez-le sur le port USB HOST à l'avant de l'appareil. Les enregistrements sont stockés dans le dossier ALIDVRS2 à la racine.

Que faire si l'image est au mauvais format (bandes noires) ?

Utilisez la touche ASPECT de la télécommande pour basculer entre les modes d'affichage : 4:3PS (plein écran), 4:3LB (letterbox) et 16:9 (grand écran). Choisissez celui qui correspond à votre téléviseur.

Comment accéder aux fichiers multimédia stockés sur une clé USB ?

Branchez votre clé USB, appuyez sur MENU, sélectionnez Outils puis MediaPlayer. Utilisez la touche SWAP pour choisir le type de fichier (vidéo, musique, photo, enregistrement). Naviguez avec les touches directionnelles et appuyez sur OK pour lancer la lecture.

La télécommande ne fonctionne pas, que vérifier ?

Vérifiez d'abord les piles de la télécommande. Assurez-vous de pointer vers le récepteur infrarouge situé sur la face avant du boîtier. Éloignez tout obstacle entre la télécommande et l'appareil. Si le problème persiste, essayez de redémarrer le décodeur.

Quelle est la durée de garantie du produit ?

La garantie STOREX est de 1 an pour la TwinBox 230 elle-même et de 3 mois pour les accessoires (télécommande, câbles AV, bloc d'alimentation). Elle couvre les défauts de fabrication. Une preuve d'achat est nécessaire pour toute réclamation.

Puis-je utiliser un autre adaptateur secteur que celui fourni ?

Non, utilisez exclusivement l'adaptateur fourni avec l'appareil (sortie 5,0 V = 2000 mA). L'utilisation d'un adaptateur non conforme peut endommager le décodeur ou présenter des risques électriques.

Comment nettoyer mon décodeur TV ?

Débranchez d'abord l'appareil de la prise murale. Nettoyez l'extérieur du boîtier et la télécommande avec un chiffon doux et sec. N'utilisez jamais de tampon abrasif, de poudre à récurer, d'alcool ou de solvants. Ne tentez pas de nettoyer l'intérieur.

MODE D'EMPLOI LINKBOX, TWINBOX 230, TWINBOX230 STOREX

Votre "TwinBox 230" est un double récepteur TNT/TNT HD intégrant une fonction d'enregistrement en direct ou différé.

La "TwinBox 230" assure aussi la fonction de passerelle multimédia permettant de regarder les photos et vidéos sur la TV en haute définition, ou d'écouter la musique.

Fonctionnement

• Connectée à la prise d'antenne murale, vous pouvez visualiser les chaînes de la TNT ainsi que les chaînes de la TNT HD.
• Connectez un périphérique USB (disque dur externe ou clé USB) pour pouvoir enregistrer les programmes de la TNT et de la TNT HD.

• Double Tuner TNT/TNT HD.
• Connexion USB Host.
• Connexions vidéo : Composite et HDMI.
• Alimentation électrique INPUT : 100V - 240V~

50-60Hz 0.35A

OUTPUT: 5.0V = 2000mA

• Formats - Vidéo : AVI, MPEG HD, TS, VOB, MKV, XVID HD
• Audio : MP3, WMA, AC3
• Photo : BMP, JPEG, TIF et PNG

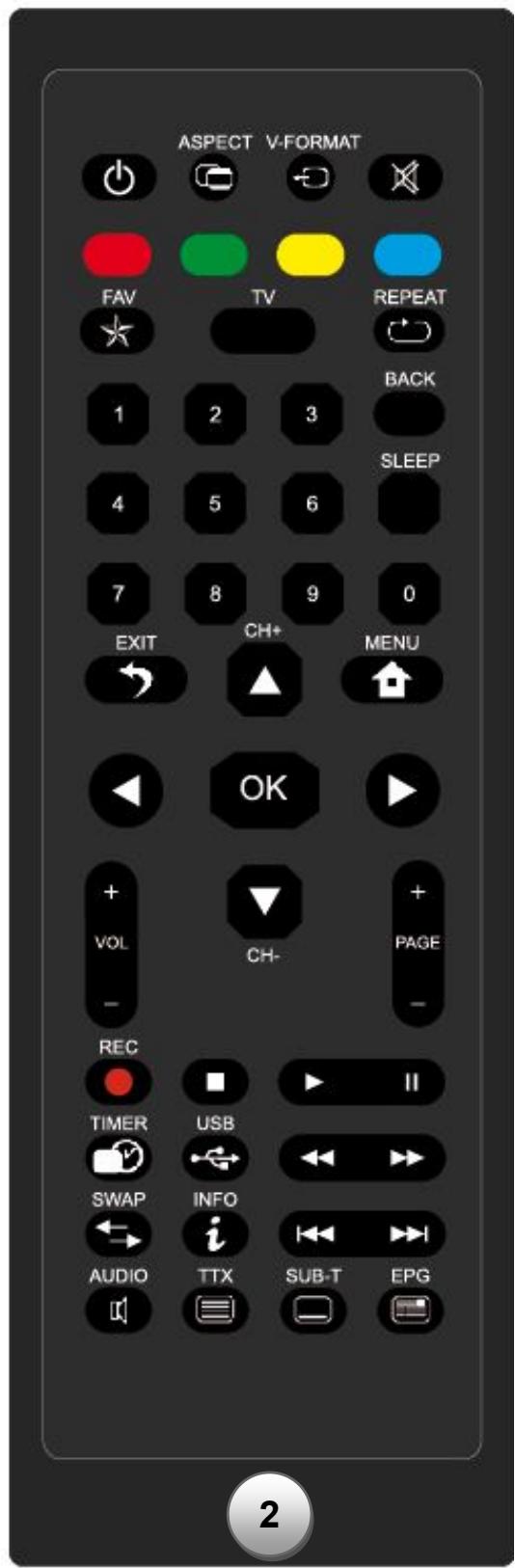

Description des touches de la télécommande

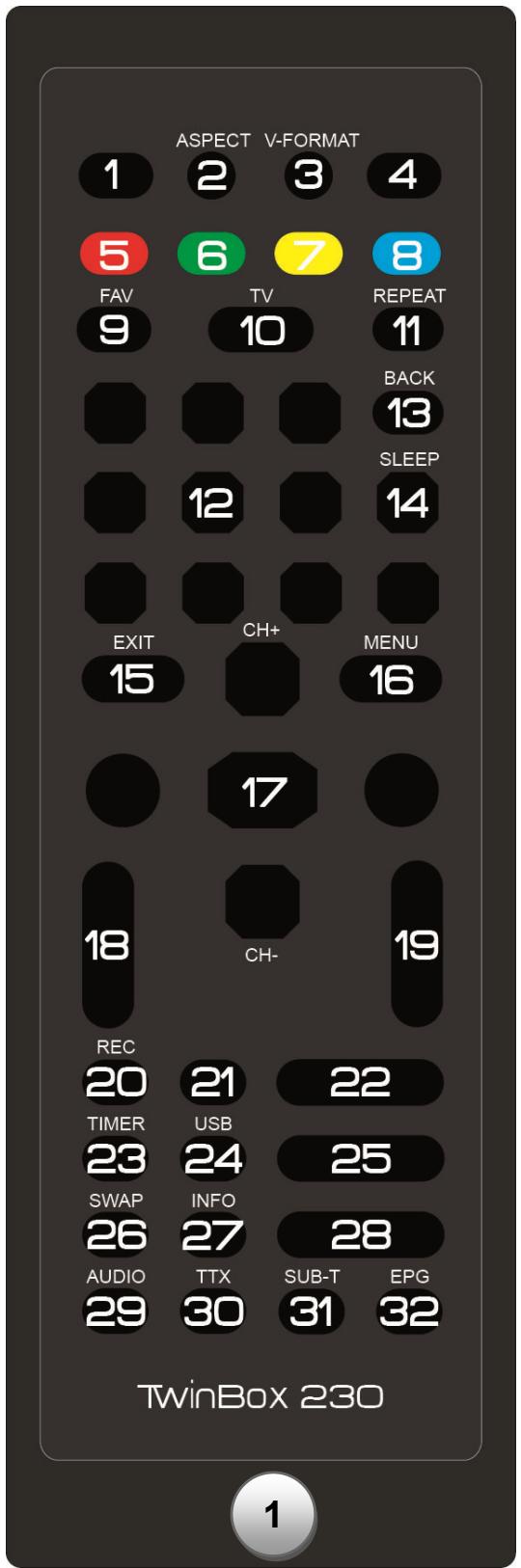

Télécommande 1: Correspond à la numérotation des touches de la télécommande. Télécommande 2: Correspond à la télécommande réelle.

No.	TOUCHE	FONCTION
1	STANDBY	Allumage/Extinction (veille) de la TwinBox 230.
2	ASPECT	Permet de basculer le mode d'affichage entre 4:3PS, 4:3LB et 16:9.
3	V-FORMAT	Permet de basculer entre les différents modes d'affichage video.
4	MUTE	Permet d'activer / de désactiver le son (muet).
5	ROUGE	Touche d'options.Permet d'accéder directement à la page "MUSIQUE".
6	VERT	Touche d'options.Permet d'accéder directement à la page "PHOTO".
7	JAUNE	Touche d'options.Permet d'accéder directement à la page "VIDÉO".
8	BLEU	Touche d'options.Permet d'accéder directement à la page "ENREGISTREMENT".
9	FAV	Permet d'afficher la liste des favors.
10	TV	Permet de basculer entre le mode TNT et Radio (si disponible).
11	REPEAT	1. Video et Musique : Répête le fichier actuel ou répête tous les fichiers du repertoire ou annule la fonction de répétition.2. Photo : Répête la lecture de la musique d'ambiance.
12	TOUCHES NUMÉRIQUES	0-9.
13	BACK	Permet de revenir en arrêté.
14	SLEEP	Permet demettre la TwinBox 230 en "sommeil".
15	EXIT	Permet de sortir/de revenir à la page précédente.
16	MENU	Permet d'accéder directement au menu.
17	TOUCHES DIRECTIONNELLES CONFIRMER	Permet de naviguer entre les différents fichiers et dossiers.Les touches "↑/↓"pertentment de changer de chaînes, ↑ = CH+, ↓ = CH -Permet de dire ou demettre en pause la lecture d'un fichier multimédia.Permet de valider votrechoix et de faire apparaitre la liste des chaînes TNT.
18	VOL+/VOL-	Permet d'augmenter / de diminuier le volume.
19	PAGE +/-	Permet de faire défilier les pages dans le navigateur.
20	REC	Permet d'enregistrer le programme en cours de visualisation.
21	STOP	Permet de stopper la lecture des médias.
22	PLAY/ PAUSE	Permet de dire le fichier sélectionné.Permet de mettre en pause la lecture du fichier.
23	TIMER	Permet d'accéder directement à la page de programmation.
24	USB	Permet d'accéder directement au périhérique USB.
25	FR/FF	Retour rapide du fichier média avec une vitesse de lecture 2x, 4x, 8x...Avance rapide du fichier Média avec une vitesse de lecture 2x, 4x, 8x...
26	SWAP	Permet de basculer entre le type de fichiers dans l'explorateur (vidéo, musique, photo ou enregistrement).
27	INFO	Permet d'afficher les informations du fichier sélectionné.
28	PREV/ NEXT	1. Retourne à la page précédente lorsque vous parcourez des fichiers Média.2. Retourne au fichier précédent lors de la lecture de fichiers Média.1. Passe à la page suivant lorsque vous parcourez des fichiers Média.2. Passe au fichier suivant lors de la lecture de fichiers Média.
29	AUDIO	Permet de sélectionner la piste audio.
30	TTX	Permet d'activer/de désactiver la fonction télétexte.
31	SUBTITLE	Permet d'activer/de désactiver l'affichage des sous-titres.
32	EPG	Permet d'afficher l'écran EPG (Guide Électronique des Programmes).

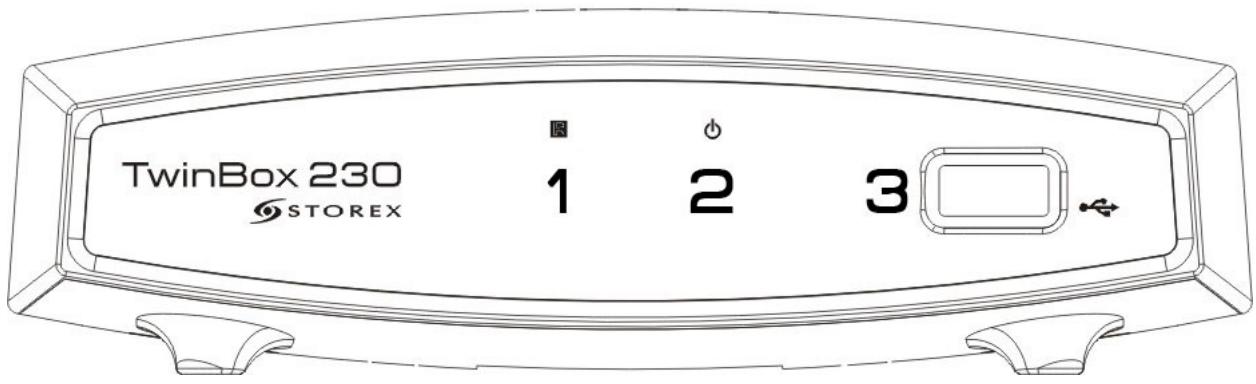

Avant de commencer

1. RÉCEPTEUR INFRA ROUGE : Permet de recevoir le signal de la télécommande.
2. POWER: Permet de vérifier l'état de la TwinBox 230 (standby/marche).
3. USB HOST : Permet d'enregistrer vos programmes et de voir le contenu de vos périphériques USB (clés USB, disques durs externes...).

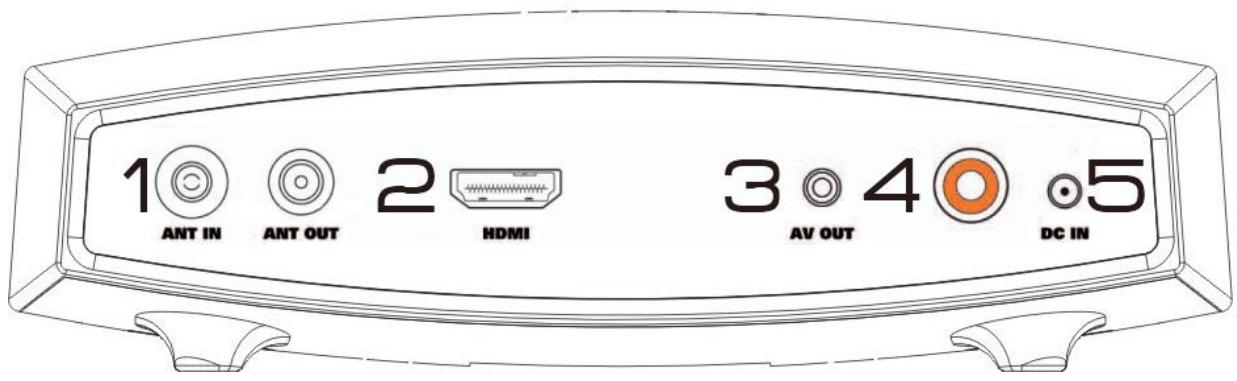

FACE arrière

1. ANTENNA IN : Pour connecter un cable antenne de la prise murale à la TwinBox 230. ANTENNA OUT : Pour connecter un cable antenne de la TwinBox 230 à la TV.
2. HDMI : Pour connecter le câble HDMI à votre TV.
3. AV OUT : Permet de connecter le cable AV (de la TwinBox 230 à votre TV).
4. COAXIAL : Pour connecter un câble S-PDIF coaxial.
5. DC : Pour connecter l'adaptateur de courant à la TwinBox 230.

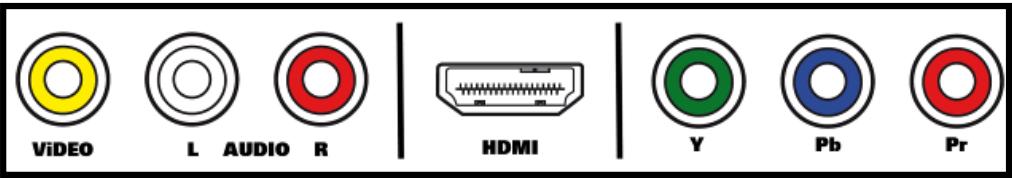

Prise d'antenne murale Câble Antenne

Plan arrêté d'une TV

Cable AV

Cable HDMI

1. Connectez votre TwinBox 230 à la prise d'antenne murale afin de profiter des chaînes TNT et TNT HD.
2. Connectez la TwinBox 230 au téléviseur avec le câble AV (selon votre configuration).
3. Connectez le cordon secteur à votre prise de courant murale.

Installer les chaines de la TNT

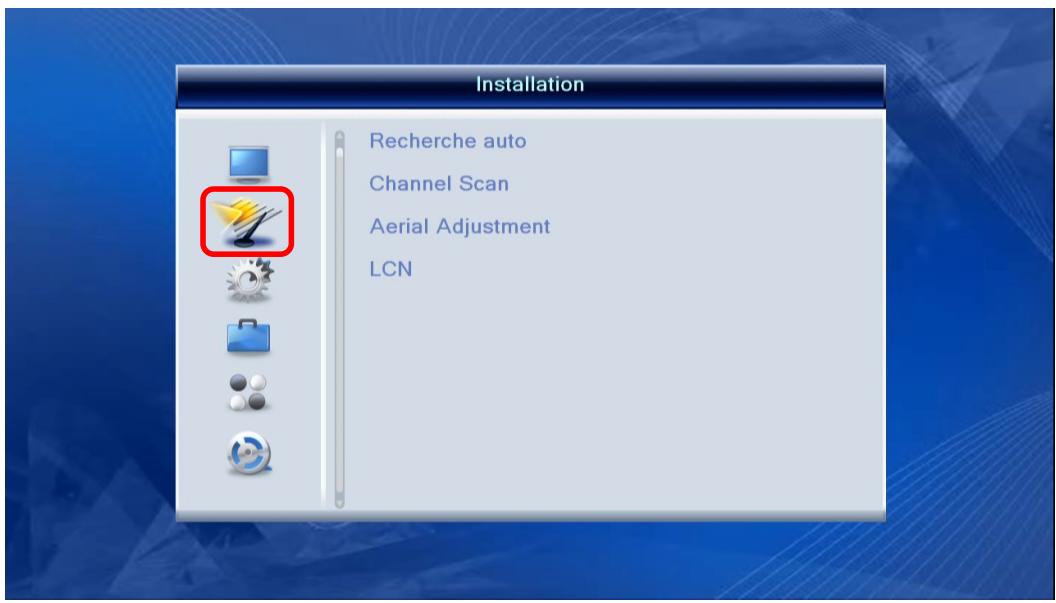

1. Appuyez sur la touche "MENU" de la télécommande et sélectionnez l'icône "Installation" en utilisant les touches directionnelles puis appuyez sur OK.

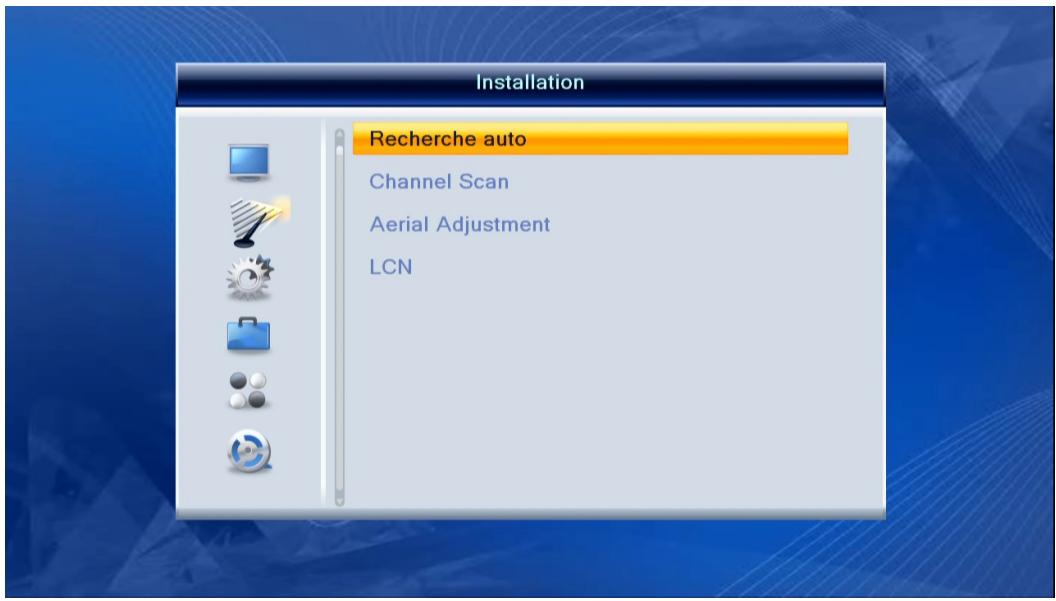

1. Sélectionnez "Recherche Auto" et appuyez sur OK.

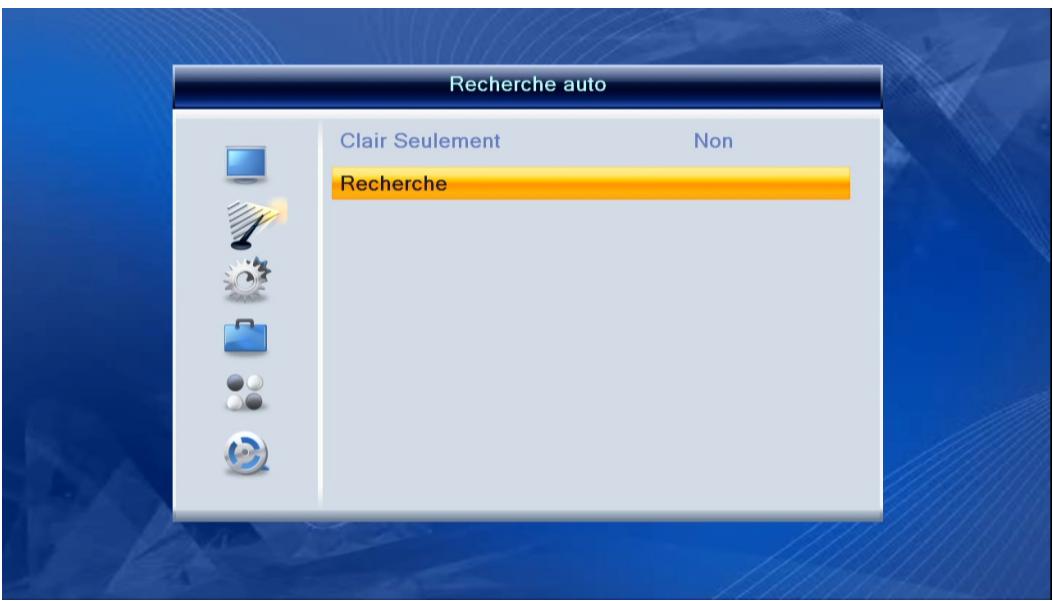

1. Sélectionnez l'option "Recherche" puis appuyez sur OK.

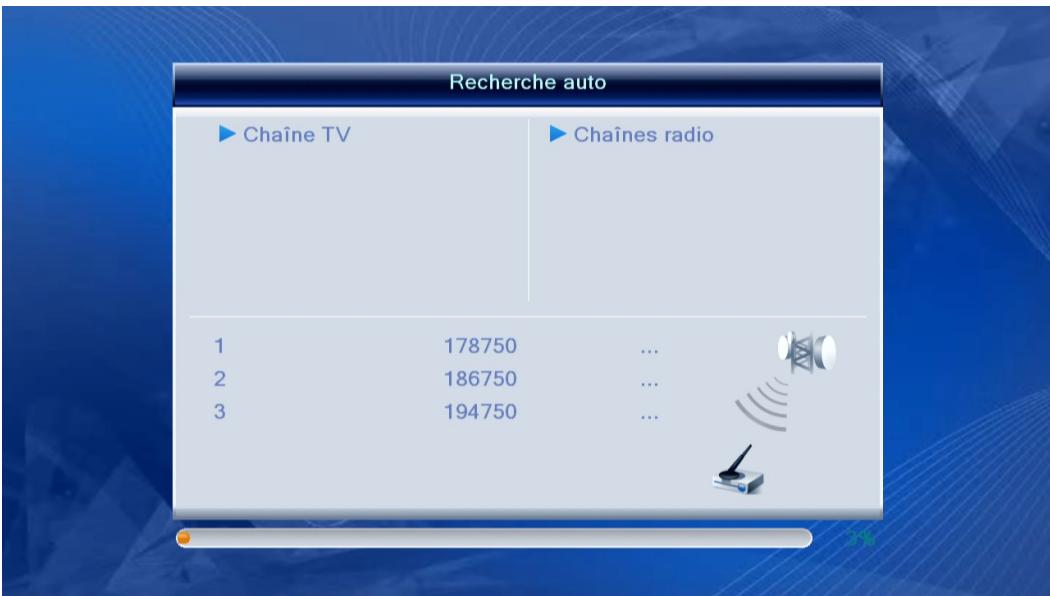

1. Cette fenêtre devrait apparaître.

1. Une fois le balayage des chaînes terminé, appuyez sur la touche OK.

Visualiser les chaînes de la TNT

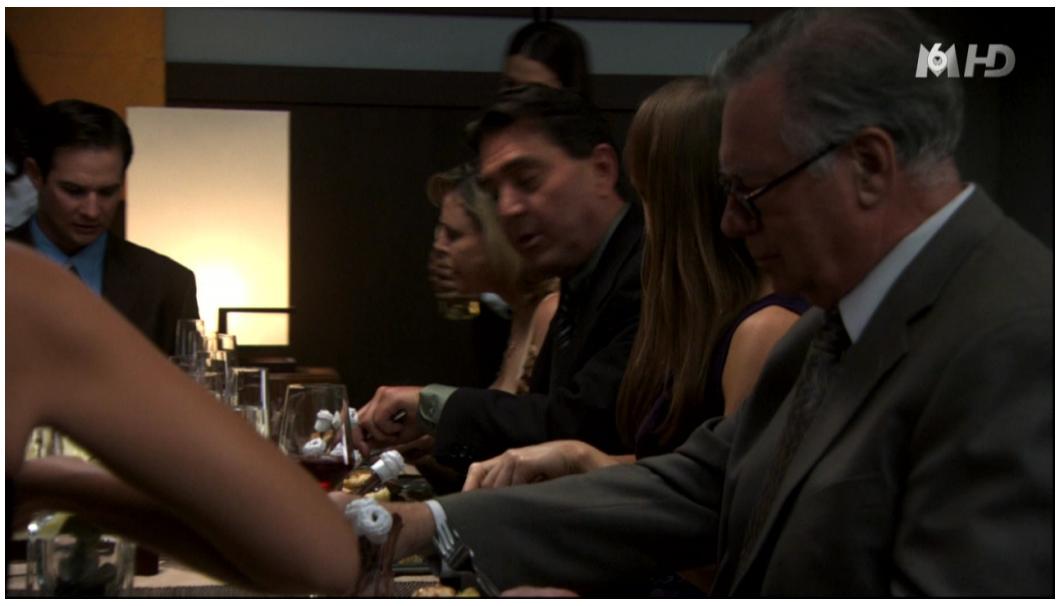

1. Une fois la TwinBox 230 allumée, celle-ci démarre automatiquement sur la TNT.

Utilisez les touches "↑/↓" pour changer de chaîne. - Appuyez sur la touche "INFO" pour afficher la force du signal. - Appuyez sur la touche "SUBTITLE" pour changer de sous-titres. - Appuyez sur la touche "EPG" pour afficher le Guide Électronique des Programmes.

Enregistrement DIRECT

Pour pouvoir enregistrer les chaînes de la TNT/TNT HD, vous devez avoir connecté au préalable un périphérique USB à la TwinBox 230.

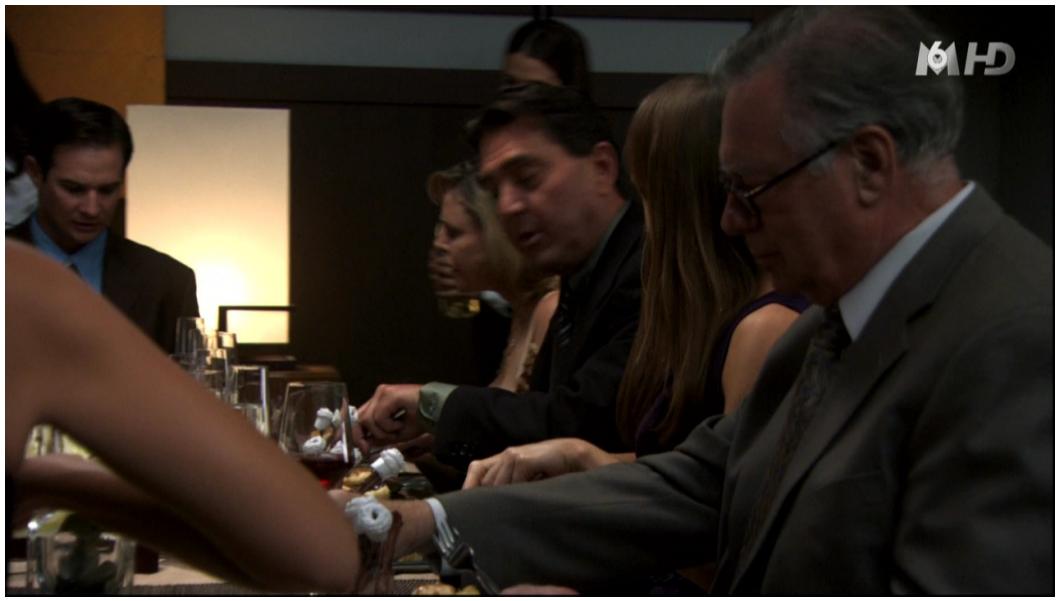

1. Sélectionnez la chaîne souhaitée pour l'enregistrement à l'aide des touches "↑/↓" ou appuyez sur la touche "OK" pour faire apparaitre la liste des chaînes.

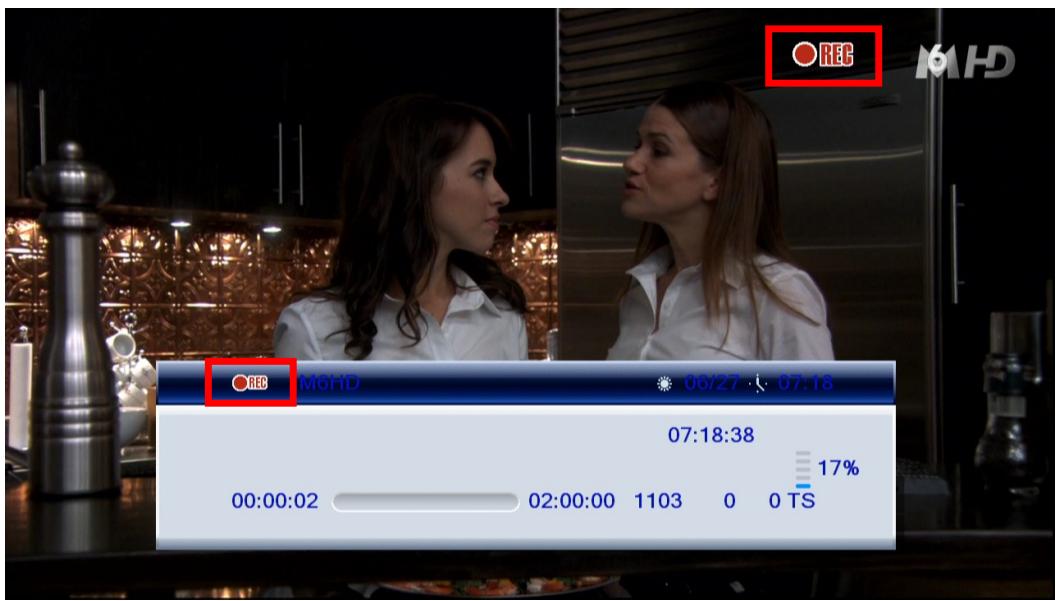

1. Appuyez sur la touche "●" de votre télécommande pour démarrer l'enregistrement.

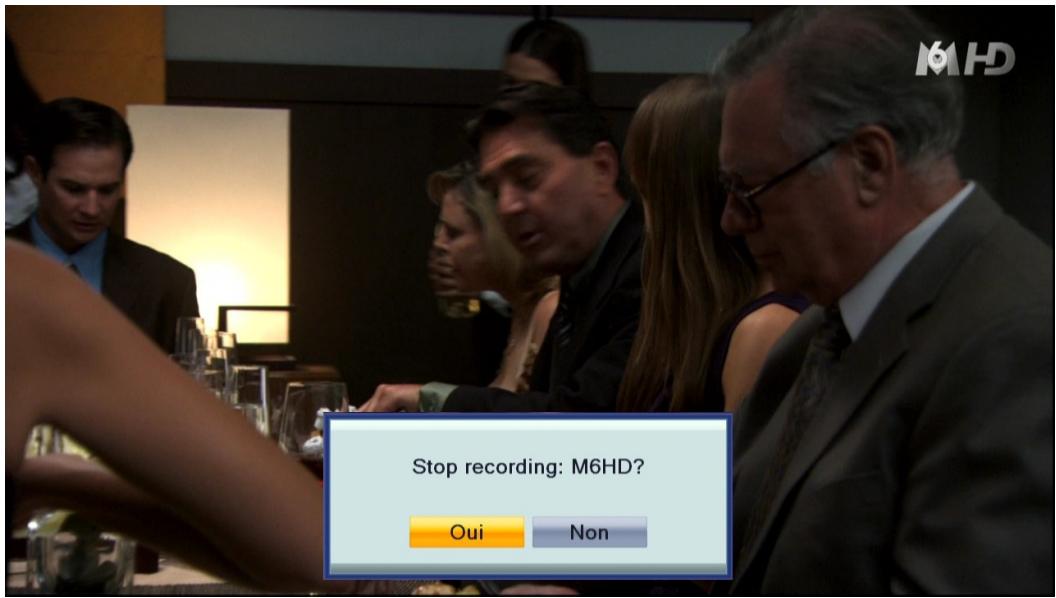

1. Appuyez sur la touche "■" puis sélectionnez "OUI" pour arrêter l'enregistrement du programme en cours.

Note : Les enregistrements sont stockés directement dans un des périphériques connectés (clé USB ou disque dur externe) dans le dossier "ALIDVRS2" placé à la racine du périphérique, puis dans le dossier attribué à l'enregistrement.

Vous pouvez enregistrer une chaîne et en regarder une autre simultanément, il vous suffit de procéder de la même façon que pour la visualisation normale d'une chaîne.

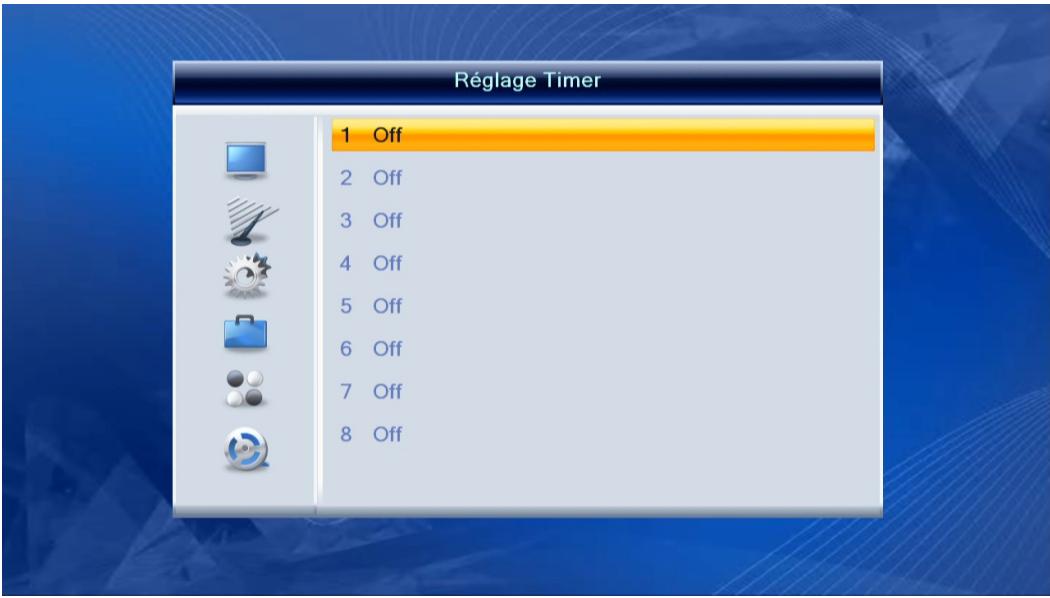

Pour programmer un enregistrement, veuillez d'abord appuyer sur la touche "Timer" de la télécommande. La page de programmation des enregistrements apparaitra.

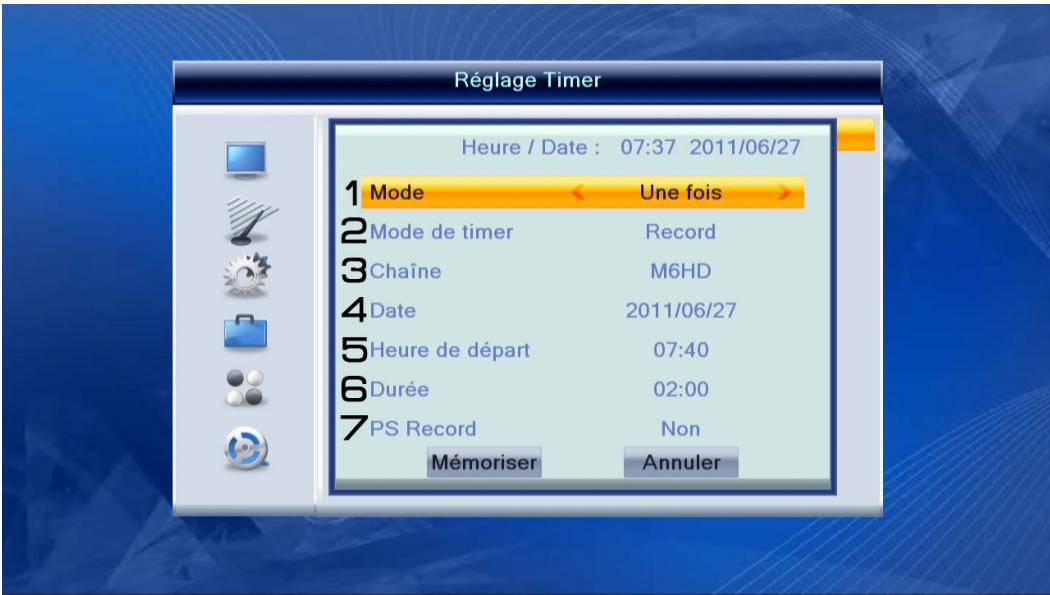

1. Appuyez sur la touche OK de votre télécommande pour faire apparaitre la fenêtre ci-dessous.

1. Sélectionnez la fréquence des enregistrements (Une fois, Journalier, Hebdomadaire et jours ouvrés).
2. Sélectionnez le mode de visualisation. CHÂINE pour visualiser la chaîne puis RECORD pour enregistrer la chaîne.
3. Sélectionnez la chaîne pour l'enregistrement.
4. Sélectionnez la date de l'enregistrement.
5. Sélectionnez l'heure de début de l'enregistrement.
6. Sélectionnez la durée de l'enregistrement.
7. Pour enregistrer au format PS au lieu de TS.

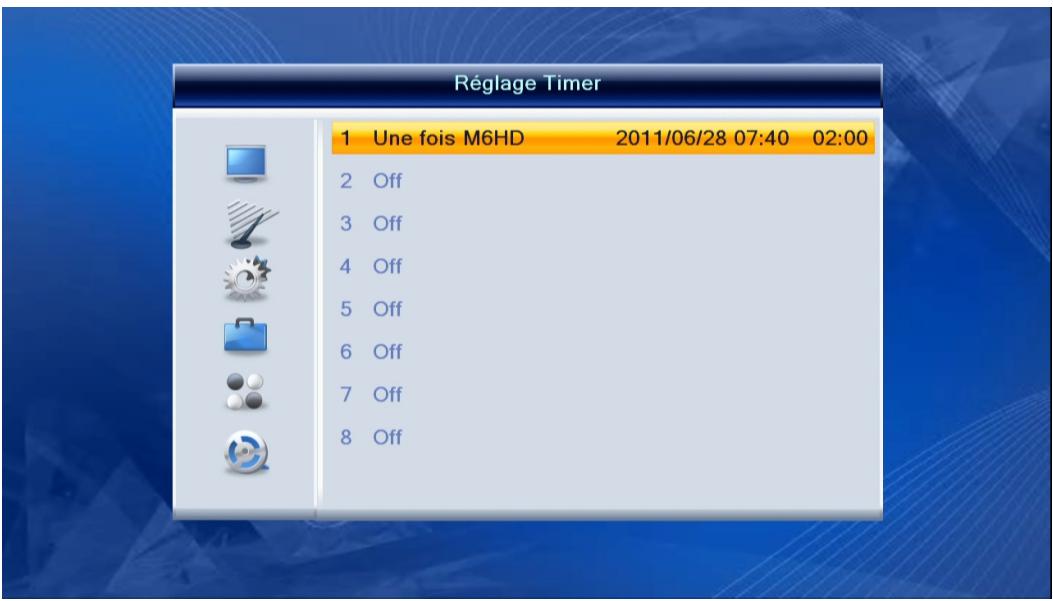

8. Sélectionnez "Mémoriser" puis appuyez sur "OK" pour valider l'entrée dans la liste des enregistements programmés.

NOTE : Vous pouvez enregistrer une chaîne et en regarder une autre simultanément, il vous suffit de procéder de la même façon que pour la visualisation normale d'une chaîne.

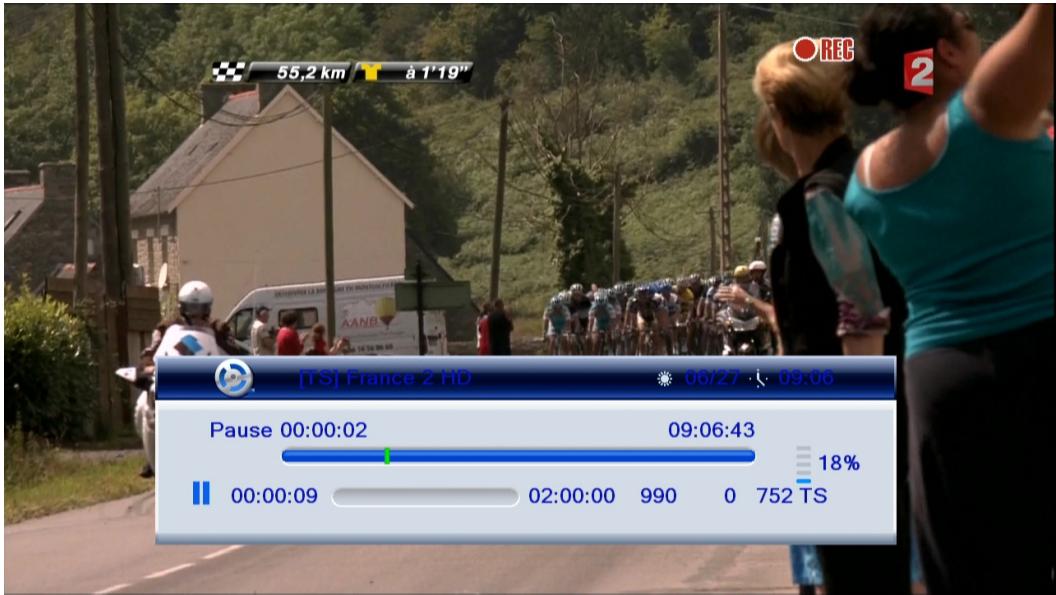

1. Appuyez sur la touche "●" puis appuyez sur la touche PAUSE pour activer la fonction TIMESHIFT.

1. Pour reprendre la lecture, appuyez sur la touche LECTURE.

Utilisation d'un périphérique de stockage

La TwinBox 230 est équipée d'un port "USB HOST" permettant de connecter une clé USB ou un disque dur externe à la TwinBox 230, de le parcourir et ainsi de lire le contenu multimédia qui y est stocké.

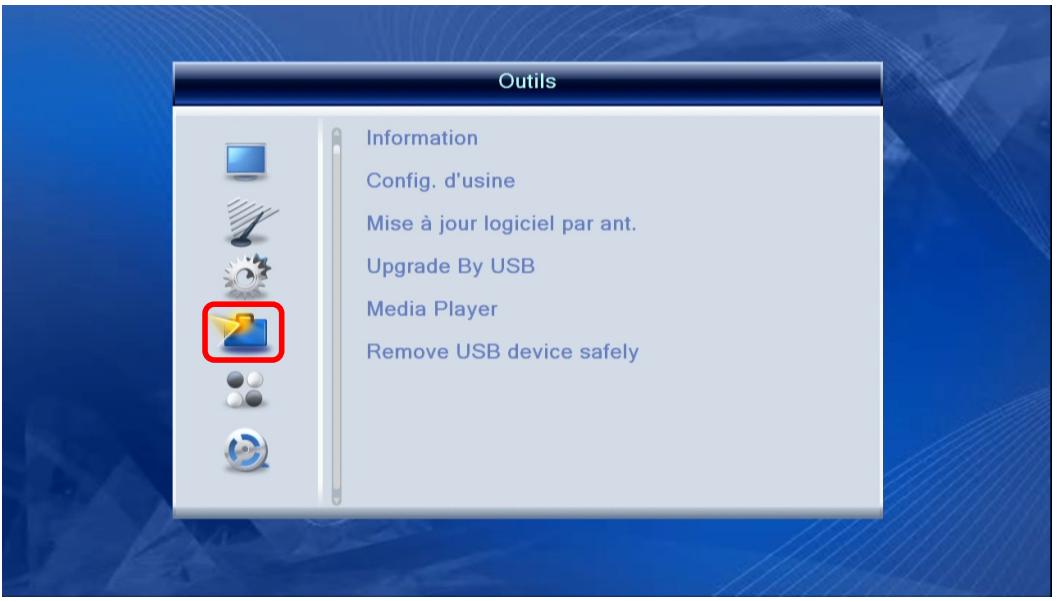

1. Appuyez sur la touche "MENU" puis sélectionnez "Outils" puis appuyez sur la touche "OK".

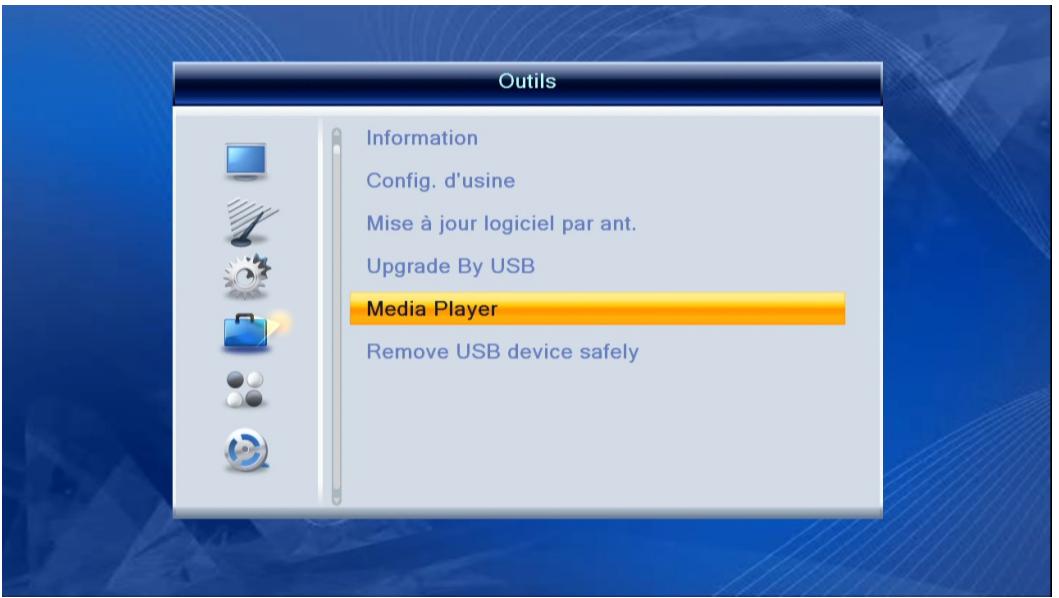

1. Sélectionnez "MediaPlayer" puis appuyez sur "OK".

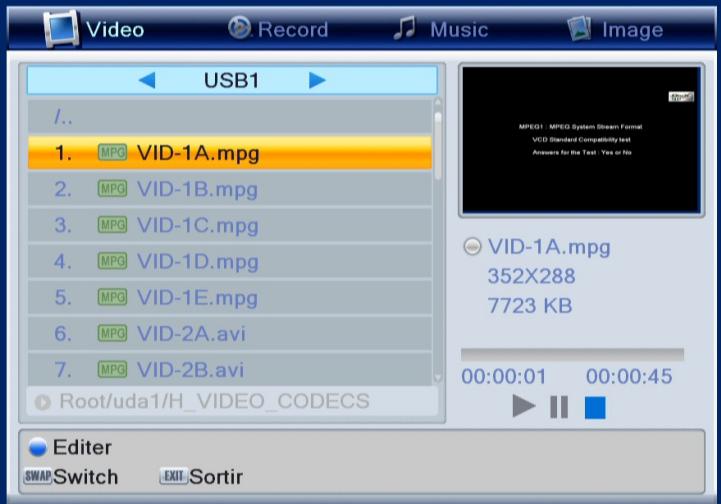

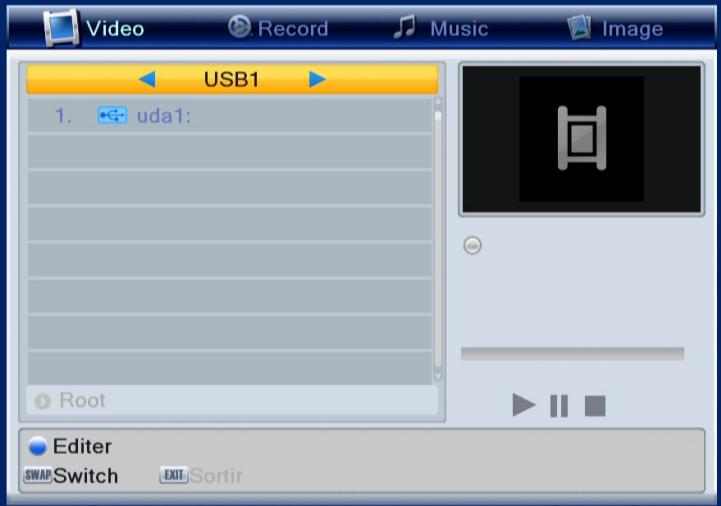

1. Sélectionnez le type de fichier que vous souhaitez visualiser (vidéo, musique, photo ou enregistrement) en appuyant sur la touche SWAP.
2. Appuyez sur la touche OK, sélectionnez votre périphérique à l'aide des touches / de votre télécommande puis appuyez sur OK.

1. Sélectionnez votre fichier puis appuyez sur OK pour visualiser votre fichier.

Configuration de votre twinbox 230

1. Allumez votre TwinBox 230.

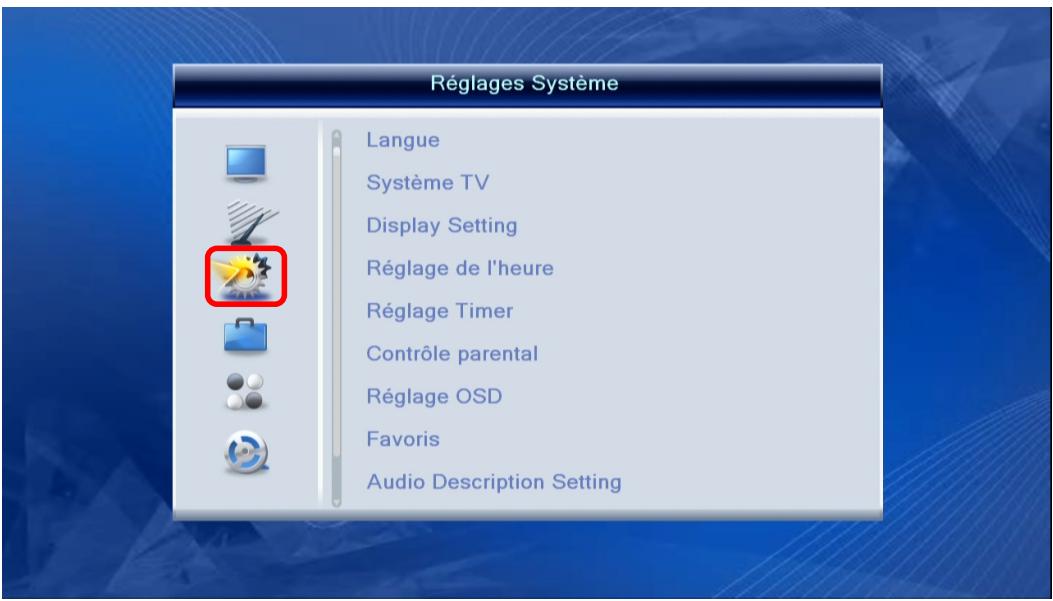

2. Après le démarrage, appuyez sur la touche MENU puis sélectionnez l'icône "Réglages Système" afin de configurer votre TwinBox 230.

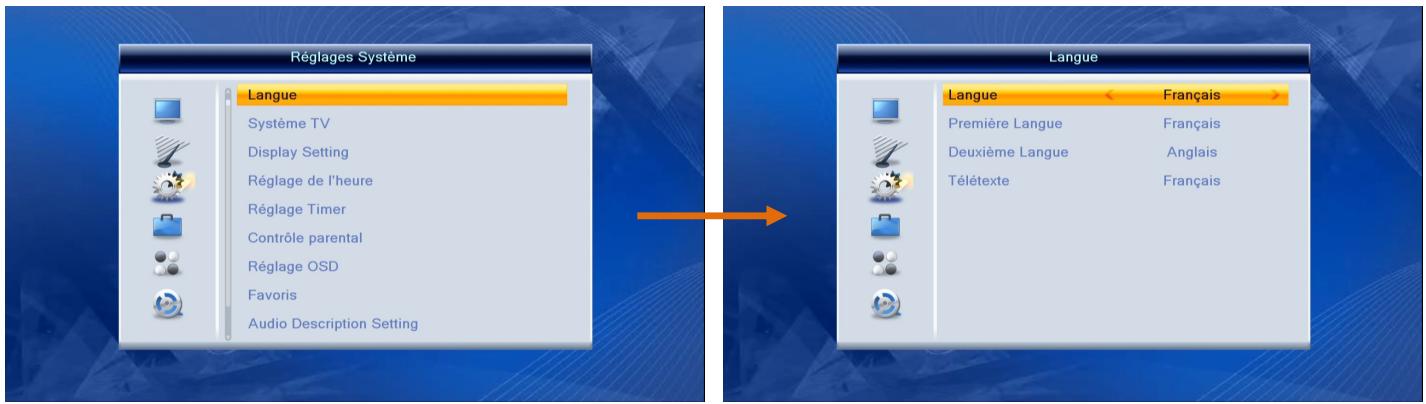

1. Sélectionnez "SYSTEME TV" puis "VIDÉO RÉSOLUTION" pour sélectionner la résolution d'affichage.

1. Sélectionnez "LANGUE" puis une nouvelle fois "LANGUE" pour modifier la langue.

SITE WEB STOREX

Rendez-vous à l'adresse http://www.storex.eu, sélectionnez "Enregistreur TNT" puis TwinBox 230. Vous pourrez télécharger la première version complète du manuel et des mises à jour logicielles.

Support technique

Afin de faciliter votre prise en charge lors d'un événementuel entretien avec notre équipe de support, nous vous invitons à enregistrer la garantie de votre TwinBox 230 sur notre site Web à l'adresse :

En cas de panne, veuillez contacter votre revendeur pour faire réparer votre TwinBow 230 sous garantie, ou veuillez adresser votre demande par courrier électronique à l'adresse

ou par téléphone au

France: 01 55 85 82 00 (Prix d'un appel local vers Paris)

Espagne : 902 110 572 (soporte. es@storex. eu)

Angleterre: (support. uk@storex. eu)

Du lundi au jeudi de 09h30 à 19h30

Le vendredi de 9h30 à 18h30

Pour plus de détails, veuillez lire la version complète du manuel utilisateur (disponible sur le site Internet):

http://www.storex.eu

Enregistrement de la garantie

Nous vous invitons à enregistrer la garantie de votre TwinBox 230 sur notre site Web à l'adresse :

La garantie proposée par STOREX est de 1 an pour la TwinBox 230 et de 3 mois pour ses accessoires (télécommande, câbles AV, bloc d'alimentation...).

STOREX garantit votre TwinBox 230 contre tout défaut de fabrication ou d'assemblage. Cette garantie ne s'acquiert qu'au premier achat de la TwinBox 230 par l'utilisateur final, et n'est pas transférable si l'unité est revendue. Cette garantie ne couvre pas les incompatibilités détectées par l'utilisateur final en dehors des recommandations d'utilisation imprimées sur l'emballage, ou toute incompatibilité générée avec un autre matériel ou logiciel sur l'ordinateur où est connectée la TwinBox 230.

Une preuve d'achat doit être fournie à nos services pour permettre en œuvre la garantie auprès de STOREX.

La garantie ne peut pas s'exercer sur les pannes ou défauts dus à une utilisation non conforme aux recommandations contenues dans cette notice, négligence, transformation, mauvaise installation ou manutention, réparation ou modification non autorisée par STOREX, test inapproprié, accident ou facteur externe comme par exemple, sans s'y limiter, une chaleur ou une humidité excessive, une panne de courant, ou une installation / déinstallation incorrecte de la TwinBox 230.

La seule obligation contractuelle de STOREX consiste en la réparation ou le remplacement du produit défectueux. En aucun cas STOREX ne peut être tenu responsable des pertes de données, ou de ses conséquences, consécutives à un défaut de fonctionnement ou à une panne du produit. En tout état de cause, la responsabilité financière de STOREX ne pourra pas être engagée pour un montant supérieur à la valeur d'acquisition du produit par le client final.

La présente garantie de votre TwinBox 230 est ainsi définie dans ce document et ne pourra pas être modifiée, diminuée ou élargie sans accord écrit de STOREX, et STOREX ne pourra pas être tenu responsable de tout conseil technique ou service fourni en relation avec your TwinBox 230. Vous n'êtes pas cessionnaire de la présente garantie.

Cette garantie couvre uniquement votre TwinBox 230, et elle est régie par le droit français.

Pour toute demande hors garantie, nous vous invitons à contacter le support STOREX ou à vous connecter sur le site www.e-storex.com pour toute commande d'accessoires.

Remarque: STOREX™ se réserve le droit de modifier sans préavis le manuel d'utilisation en fonction des évolutions des produits. Retrouvez la première version du manuel sur notre site Web : http://www.storex.eu

Informations de sécurité

Cet appareil a été conçu et fabriqué afin d'assurer votre sécurité. Les mécanismes de sécurité intégrés au produit vous protégeront si vous observez les procédures d'installation, d'utilisation et de dépannage suivantes :

• Lisez attentivement et respectez les instructions ci-après avant toute manipulation et installation de votre matériel,
• Conservez ces instructions afin de pouvoir vous y référer ultérieurement.

Généralités

• Ne secouez pas le lecteur sous peine d'endommager le produit,
• N'utilisez que des pièces et accessoires (bloc d'alimentation...) préconisés par le fabricant,
• Ne déplacez pas l'appareil lorsqu'il est en fonctionnement.

Sécurité

• Afin d'éviter les incendies ou les chocs électriques, ne placez pas l'objet à proximité d'objets remplis de liquide,
• Si un objet lourd ou du liquide venait à tomber sur l'appareil, débranchez-le immédiatement et faites-le vérifier par un personnel qualifié avant de le réutiliser.
• En fonctionnement, la surface du boîtier dégage de la chaleur ; par conséquent, placez le produit sur une surface plane et rigide et évitez de le couvrir ou de poser un quelconque objet dessus.

Alimentation électrique du produit

• En cas de non-utilisation prolongée du produit ou en cas d'orage, débranchez l'appareil de la prise murale en saisissant la prise elle-même, sans tirer sur le câble,
• L'adaptateur de courant fourni est spécifique au produit. L'utilisation d'un autre adaptateur pourrait endommager le produit ou entraîner des accidents.

Choix de l'emplacement du produit

• Installez l'appareil loin de tout équipement à forte attraction tels que four à micro-ondes, gros haut-parleurs...
• Placez votre produit dans un endroit suffisamment ventilé et sur une surface plane et rigide pour disperser la chaleur émise par l'appareil.

Nettoyage

• N'ouvre jamais le produit pour le nettoyer sous peine de voir s'annuler la garantie,
• Débranche le produit de la prise murale avant de procéder au nettoyage du produit,
• Nettoyez l'extérieur du produit ainsi que la télécommande à l'aide d'un chiffon doux et sec. Ne jamais utiliser de tampon abrasif, de poudre à récurer ou de solvants tels que l'alcool ou l'essence.

Dépannage

• Confiez tout dépannage à un personnel qualifié. Un dépannage est nécessaire si l'appareil a été endommagé de quelque manière que ce soit : fiche ou cordon d'alimentation endommagé, liquide renversé sur le produit, introduction de petits objets dans le produit, exposition à la pluie ou à l'humidité, anomalie de fonctionnement, chute du produit...

Remarque importante

Avertissement: Ce produit permet de maintenir une image vidéo fixe ou une image-écran sur écran de télévision de manière indéfinie. Si vous laissez une image vidéo fixe ou une image-écran sur écran de télévision affichée pendant une période prolongée, vous risquez d'endommager l'écran de télévision. Les téléviseurs à écran plasma et les téléviseurs à projection y sont sensibles.

Sécurité - environnement

Votre produit STOREX a été testé en laboratoire; il est conforme aux directives Européennes correspondant au marquage CE en vigueur au moment de sa commercialisation.

Une traçabilité des composants de votre produit STOREX a été réalisée; elle nous a démontré la conformité du produit à la directive environnementale (RoHS) en vigueur au moment de sa commercialisation.

En fin de vie, ne pas jeter le produit à la poubelle mais le ramener au distributeur ou à votre déchetterie qui se chargea de faire passer le produit dans une filière de recyclage des déchets électriques, électromécaniques et électroniques (DEEE).

ISO 9001

BUREAU VERITAS Certification

Le produit STOREX a été préparé, testé et conditionné dans une entreprise française certifiée ISO9001 : 2008 par un audit annuel réalisé par une personne qualifiée du Bureau Véritas Certification.

TwinBox 230

est un produit de la gamme

www storex. eu

© STOREX -2011

Toutes les marques citées sont déposées par leurs propriétaires respectifs.
