MODE D'EMPLOI D520 STOREX

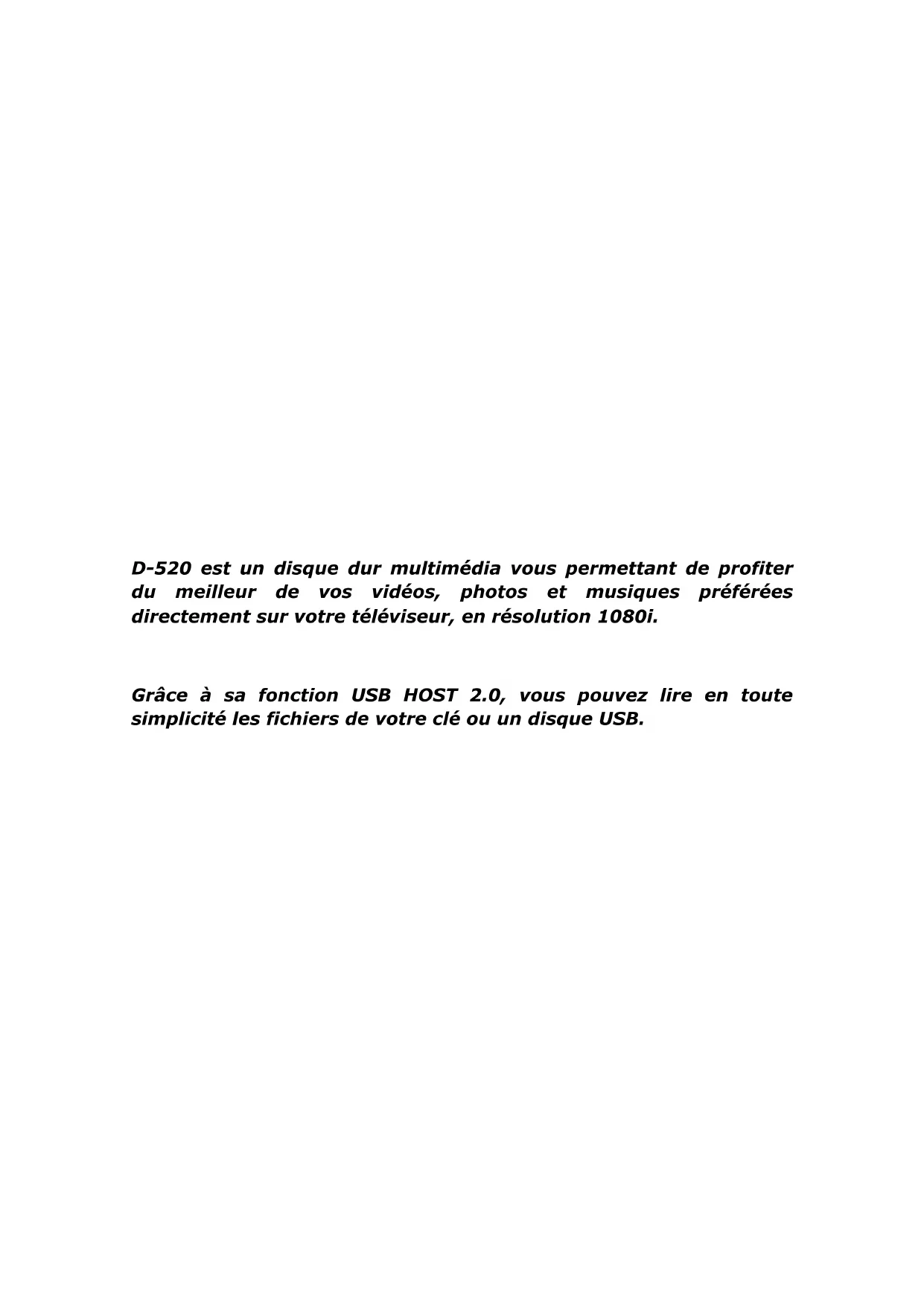

D-520 est un disque dur multimédia vous permettant de profiter du meilleur de vos vidéos, photos et musiques préférées directement sur votre téléviseur, en résolution 1080i. Grâce à sa fonction USB HOST 2.0, vous pouvez lire en toute simplicité les fichiers de votre clé ou un disque USB.

© STOREX 2011 D-520 Page 4/20 INTRODUCTION Votre D-520 est un disque dur externe avec une fonction multimédia permettant de regarder les photos et vidéos sur la TV, ou d’écouter la musique.

FONCTIONNEMENT - Une fois connecté en USB à l’ordinateur, vous pouvez recopier sur votre D-520 les fichiers multimédia issus de votre PC / MAC et inversement. - Déconnecté de l’ordinateur, vous reliez le D-520 à votre TV pour visualiser votre contenu multimédia.

- Connexions USB 2.0 highspeed et USB HOST. - Connexions vidéo : Composite et HDMI - Alimentation électrique INPUT : 100V - 240V~ 50-60Hz 1.0A OUTPUT : 12.0V 2000mA 5.0V 2000mA - Formats supportés - Vidéo :Avi, Xvid, MPEG et VOB - Audio : MP3, WMA - Photo : JPEG © STOREX 2011 D-520 Page 5/20

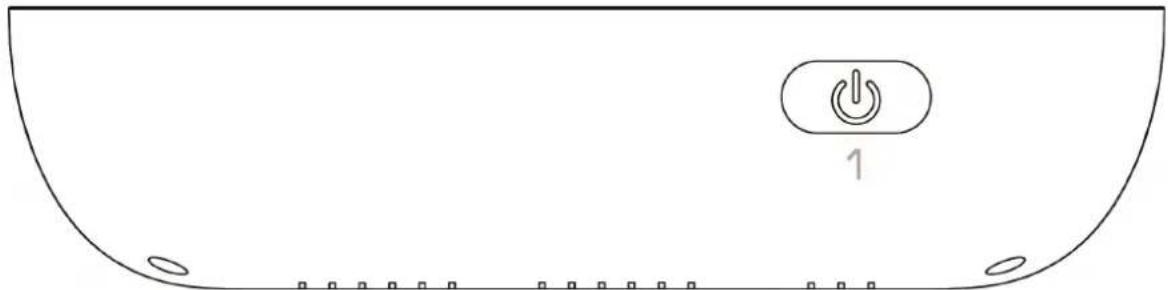

1. IR : Pour recevoir le signal de la télécommande.

LED « ON » : Pour voir l’état de l’alimentation du produit (LED bleu). LED « ACCESS » : Pour vérifier l’activité du produit (LED verte). LED « STANDBY » : Pour informer que le produit est éteint (LED rouge).

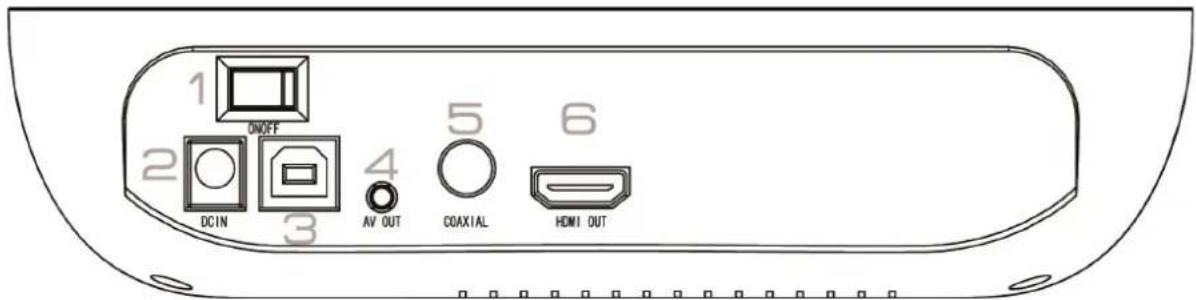

1. ON/OFF : Allumer/éteindre le produit.

2. DC IN: Pour connecter l’adaptateur secteur.

3. USB 2.0 : Pour connecter le produit à votre PC.

4. AV OUT : Pour connecter le câble AV à votre TV.

5. COAXIAL : Sortie du son coaxial.

6. HDMI : Pour connecter le câble HDMI à votre TV.

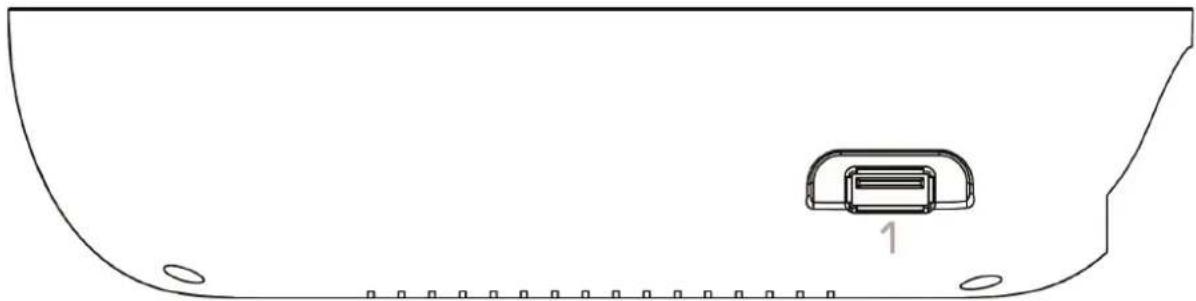

1. USB HOST : Pour connecter un périphérique USB (disque dur externe ou clé USB).

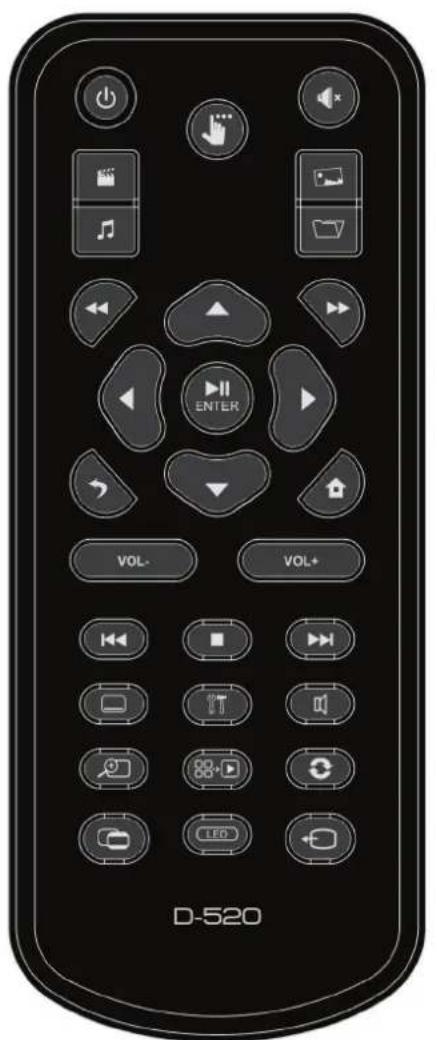

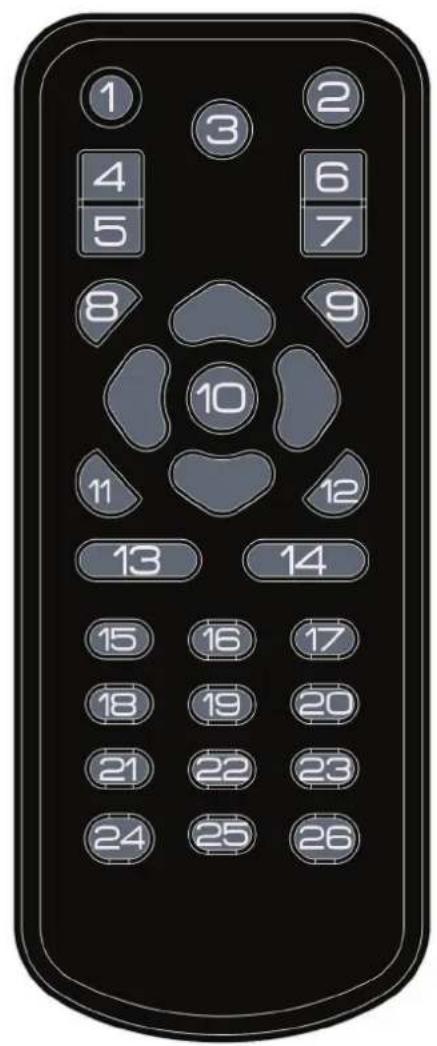

1 STANDBY Allumage/Extinction (veille) du D-520. 2 MUTE Permet d’activer / de désactiver le son (muet). 3 TASKBAR Permet d’afficher la barre de raccourcis pendant la visualisation d’un fichier. 4 MOVIE Permet d’accéder directement à la page "VIDÉO". 5 MUSIC Permet d’accéder directement à la page "MUSIQUE". 6 PHOTO Permet d’accéder directement à la page "PHOTO". 7 FILE Permet d’accéder directement à l’explorateur de fichiers. 8 FR Retour rapide du fichier média avec une vitesse de lecture 2x, 4x, 8x… 9 FF Avance rapide du fichier média avec une vitesse de lecture 2x, 4x, 8x…

Permet de naviguer entre les différents fichiers et dossiers. Permet de valider votre sélection. 11 BACK Permet de sortir/de revenir à la page précédente. 12 HOME Permet d’accéder directement à la page principale. 13 VOL+ Permet d’augmenter le volume. 14 VOL- Permet de diminuer le volume. 15 PREV Permet de revenir au fichier précèdent. 16 STOP Stoppe la lecture des médias. 17 NEXT Permet d'aller au fichier suivant. 18 SUBTITLE Permet d’activer/de désactiver l’affichage des sous-titres. 19 SETUP Permet d’accéder directement à la page de configuration. 20 AUDIO Permet de sélectionner la piste audio. 21 ZOOM Zoom sur une vidéo ou une photo. 22 SLIDE SHOW Permet d’activer le mode diaporama (mode photo). 23 ROTATE Permet de faire une rotation de l’image lors de la visualisation d’une photo. 24 4:3/16:9 Permet de basculer entre les différents types d'affichage. 25 BACKLIGHT Permet d'activer ou de désactiver le rétro-éclairage des LED. 26 VIDEO OUT Permet de basculer entre les différents modes d’affichage vidéo. © STOREX 2011 D-520 Page 8/20

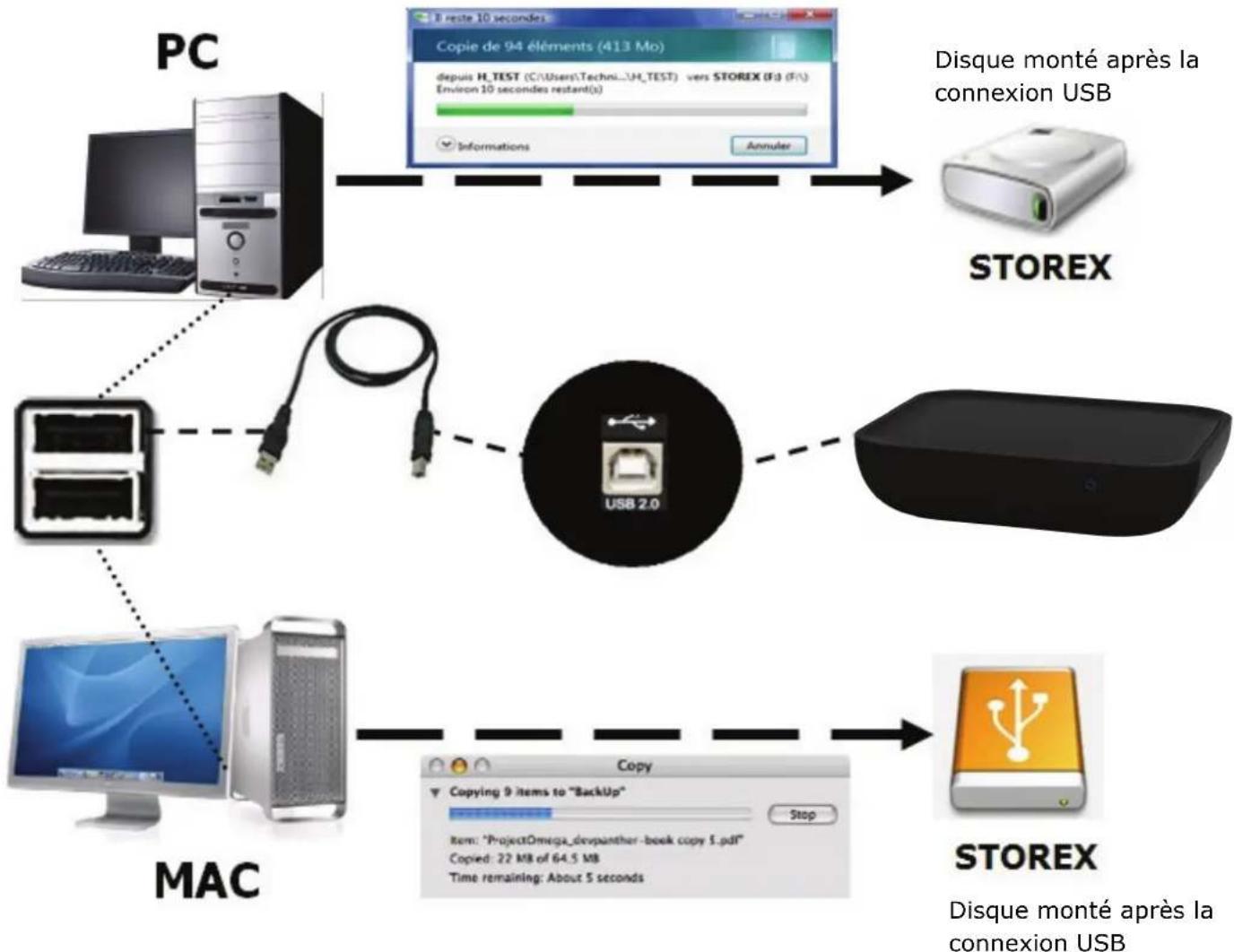

CONNECTER LE D-520 Á UN ORDINATEUR

1. Connectez l’adaptateur secteur de votre prise de courant murale à l’entrée DC IN

2. Placez l’interrupteur à l’arrière du produit sur ON.

3. Connectez le câble USB au PC ou MAC.

4. La LED "Stand-by" s’allume en BLEU.

5. Allez dans "Poste de travail", l’appareil STOREX doit apparaître avec un icône

supplémentaire, pour les utilisateurs Mac, il apparaîtra automatiquement sur le bureau.

6. Sélectionnez vos fichiers puis glissez simplement ou "copier/coller" tous les

fichiers sur le disque et visionnez-les sur votre TV.

Disque monté après la connexion USB

Disque monté après la connexion USB © STOREX 2011 D-520 Page 9/20

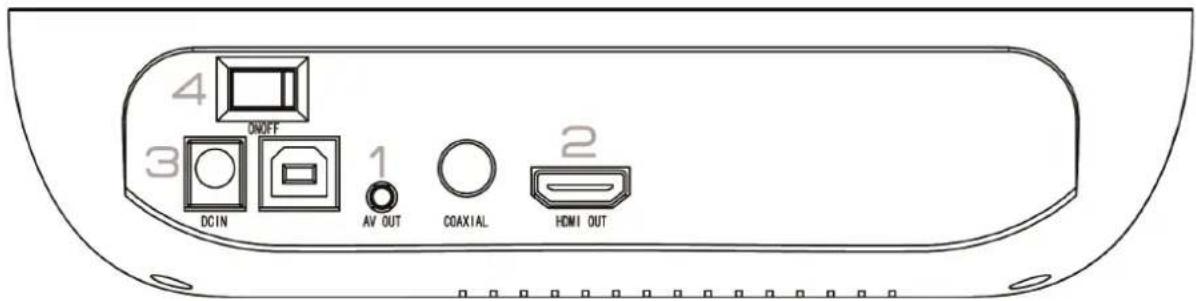

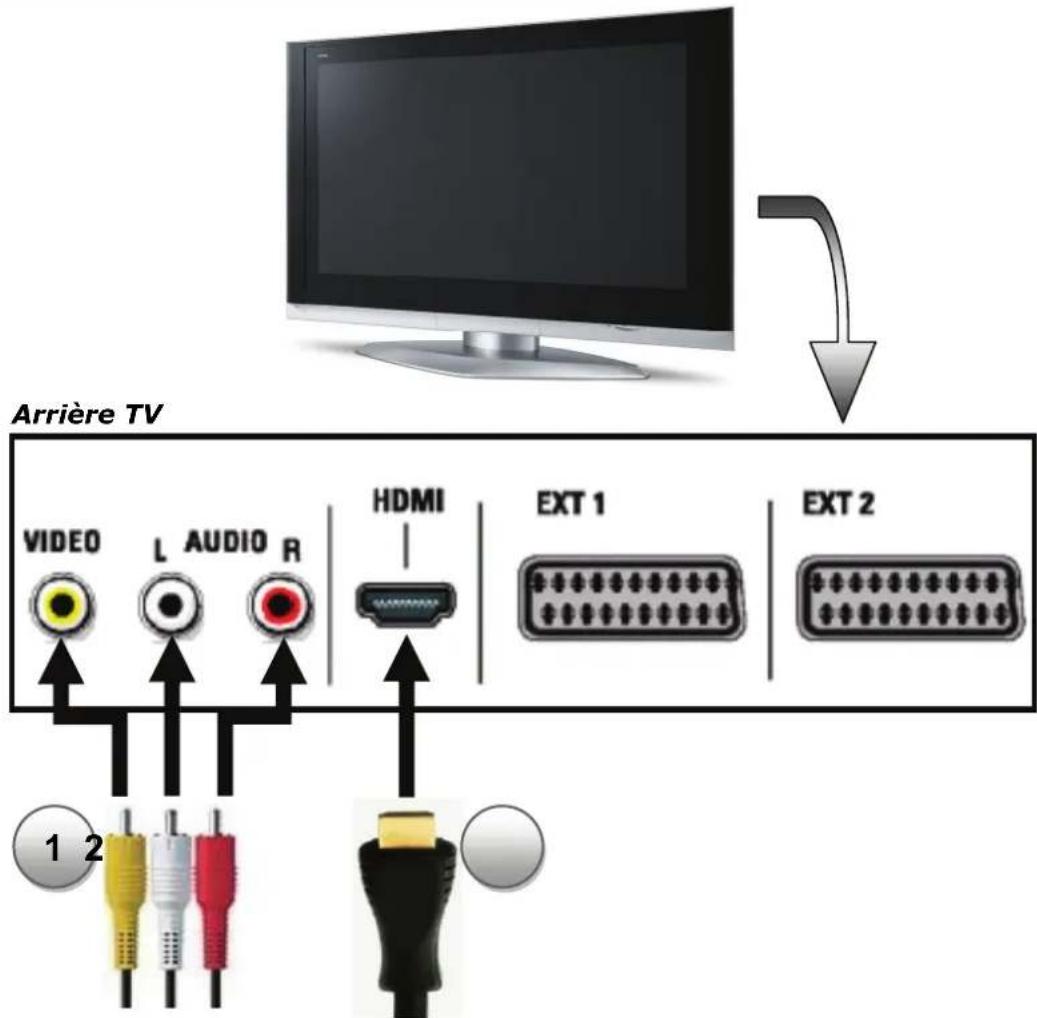

1. Connectez le D-520 au téléviseur avec le câble AV (selon votre configuration).

2. Connectez le D-520 au téléviseur avec le câble HDMI fourni (selon votre

3. Connectez l’adaptateur de courant fourni à l’entrée DC IN au D-520.

4. Placez l’interrupteur à l’arrière du produit sur ON.

5. Assurez-vous que la TV soit sur le bon canal, normalement un schéma vous

7. Le LCD affichera “LOAD” et l’écran de TV “EN CHARGE”.

8. Le menu de la page d’accueil apparaît quelques secondes après.

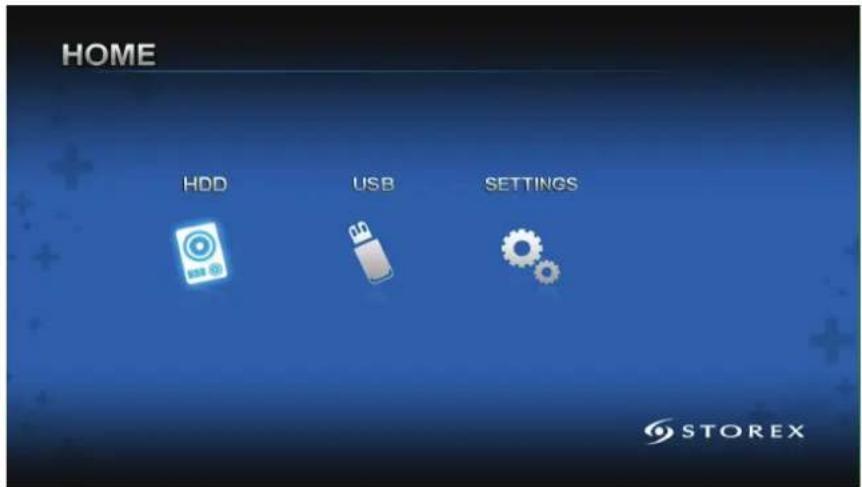

1. Sélectionnez le périphérique de lecture.

Appuyez sur les touches directionnelles de la télécommande du D-520 puis appuyez sur ENTER. Si le disque possède plusieurs partitions, l’écran affichera par exemple deux périphériques de lecture ou plus.

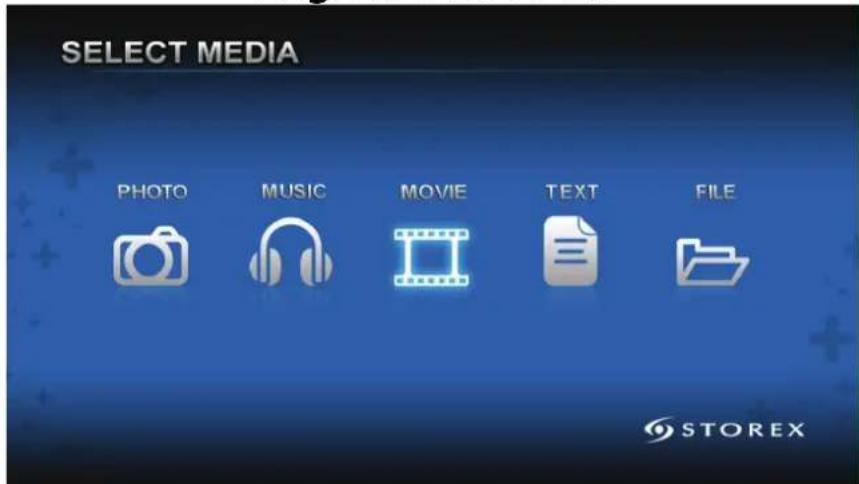

2. Sélectionnez le mode sur l’écran ci-dessous, 5 icônes principales s’affichent, vous

pouvez y avoir accès depuis la télécommande (FILM, MUSIQUE, PHOTO et FICHIER). Sélectionnez un des cinq modes en utilisant les flèches directionnelles de la télécommande et appuyez sur "ENTER". Pour l'utilisation de la télécommande, veuillez vous référer aux détails concernant la télécommande.

3. Sélectionnez les répertoires et fichiers avec les touches directionnelles et validez la

sélection en appuyant sur “ENTER” pour lancer la lecture de votre fichier.

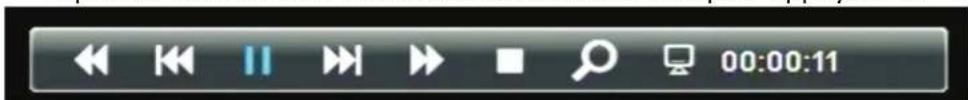

4. Appuyez sur la touche "

" pour faire apparaître la barre de raccourcis suivante, déplacez-vous à l’aide des touches directionnelles puis appuyez sur “ENTER” : © STOREX 2011 D-520 Page 11/20 LECTURE À PARTIR D’UN PÉRIPHÉRIQUE USB

1. Connectez votre périphérique USB sur le D-520 (se référer à la partie “détails du

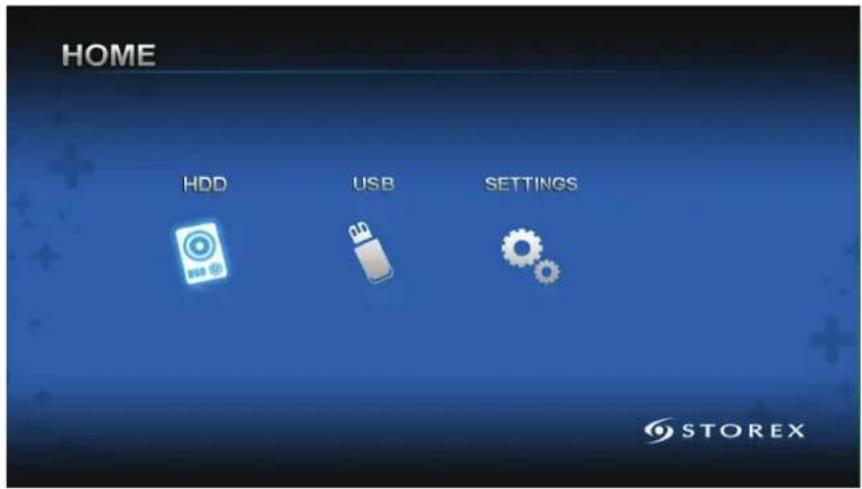

2. Appuyez sur la touche “HOME” de la télécommande du D-520. Les périphériques

insérés apparaîtront automatiquement comme indiqué ci-dessous. Si le disque possède plusieurs partitions, l’écran affichera par exemple deux périphériques de lecture ou plus.

3. Sélectionnez la partition désirée puis appuyez sur la touche “ENTER”. Sélectionnez

ensuite les répertoires et les fichiers puis appuyez sur la touche “ENTER” pour lancer la lecture de votre fichier.

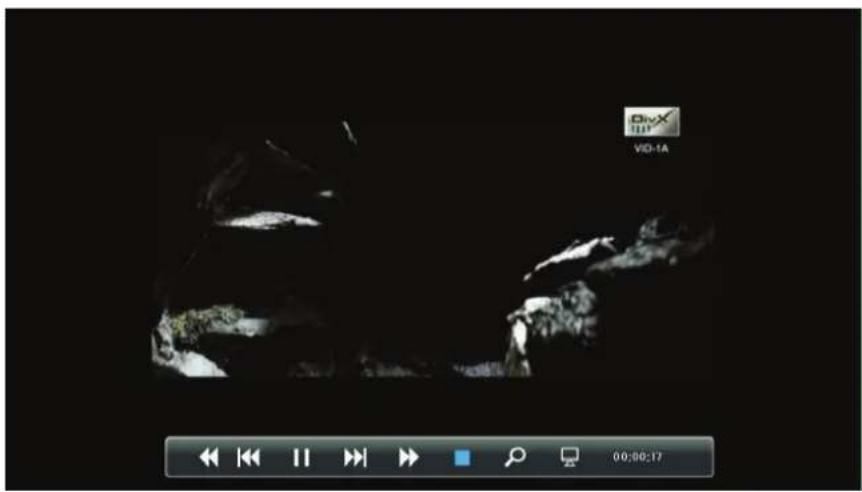

4. Appuyez sur la touche " " pour faire apparaître la barre de raccourcis suivante,

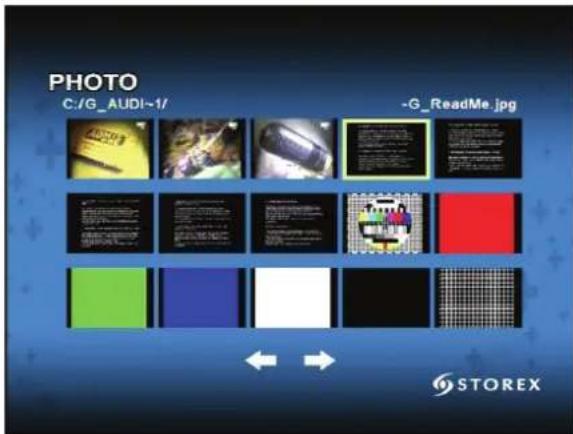

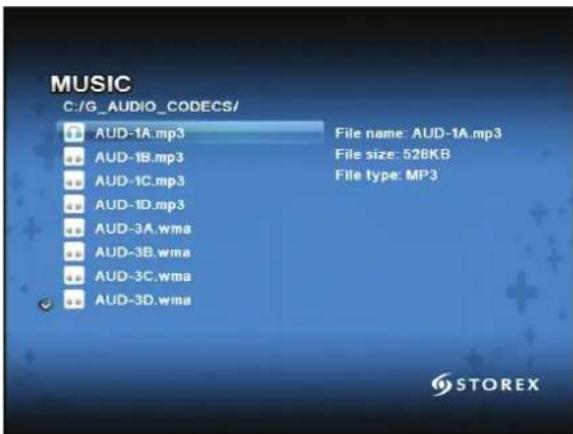

déplacez-vous à l’aide des touches directionnelles puis appuyez sur “ENTER” : © STOREX 2011 D-520 Page 12/20 Page Photo Page Musique

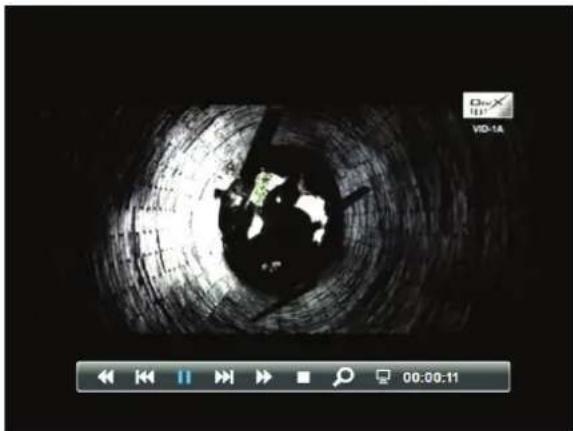

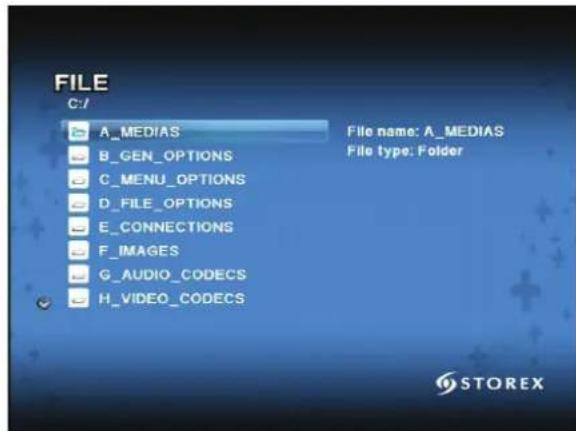

Page Vidéo Page Fichier

Vidéo : Pour regarder vos films préférés. Musique : Pour écouter vos musiques préférées. Photo : Pour regarder vos photos préférées. Fichier : Pour parcourir tous les fichiers enregistrés sur votre disque dur.

Vous pouvez utiliser les touches de raccourci (film, musique, photo et fichier) sur la télécommande pour sélectionner la fonction désirée. © STOREX 2011 D-520 Page 13/20

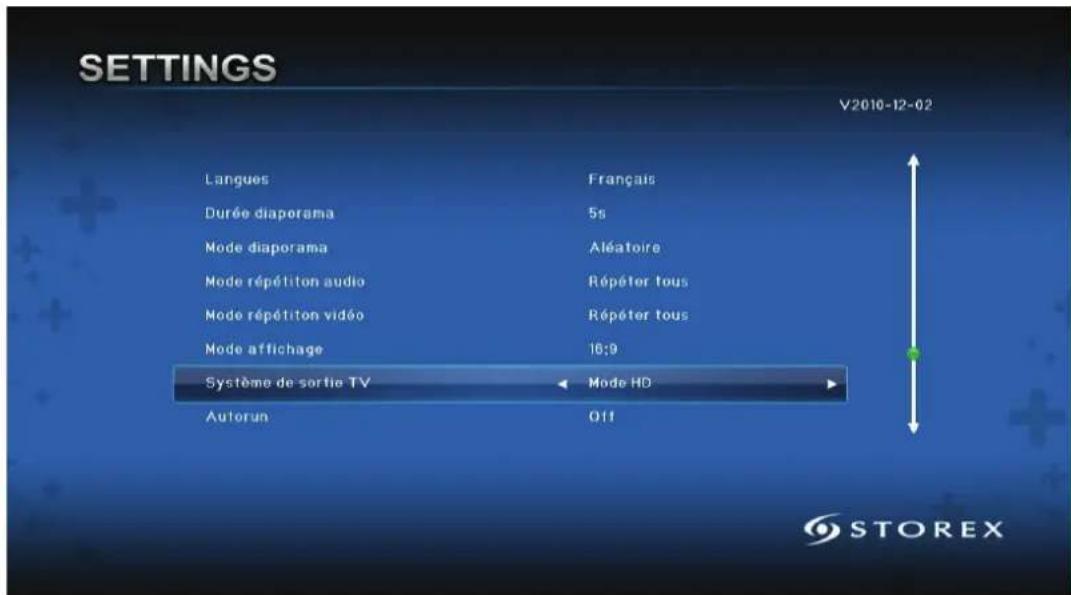

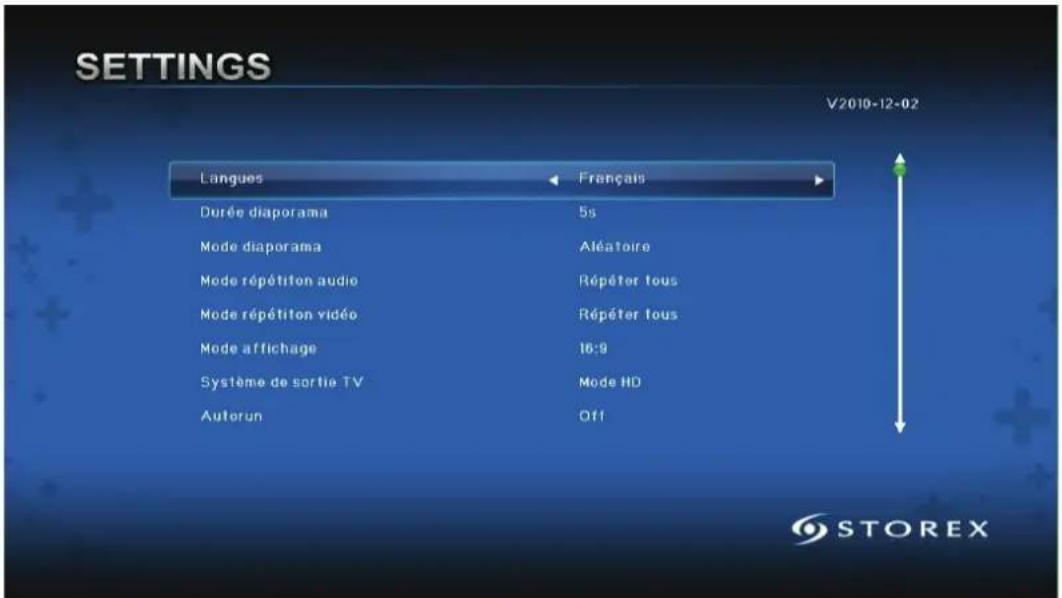

Sur cette page vous pouvez procéder à plusieurs réglages, dont celui de la langue et de la résolution d’affichage

1. Appuyez sur la touche “SETUP” de la télécommande pour entrer dans le menu de

2. Utilisez les touches directionnelles

pour sélectionner le réglage et appuyez sur la touche “ENTER”. Sur cette page vous pouvez régler la langue. Sur cette page vous pouvez modifier la résolution d’affichage du D-520. © STOREX 2011 D-520 Page 14/20

CONDITIONS DE GARANTIE

Votre lecteur D-520 bénéficie d’une garantie limitée d’un an. Les accessoires (câble AV, câble USB, transformateur…) sont eux garanties 3 mois. STOREX garantit votre produit contre tout défaut de fabrication ou d’assemblage. Cette garantie ne s’applique qu’au premier achat d’un D-520 par l’utilisateur final et n’est pas transférable si l’appareil est revendu. La garantie ne couvre pas les incompatibilités détectées par l’utilisateur final en dehors des recommandations d’utilisation imprimées sur l’emballage et les incompatibilités générées avec un autre matériel ou logiciel installé sur l’ordinateur auquel est connecté le D-520. Une preuve d’achat doit être présentée à nos services pour mettre en œuvre la garantie auprès de Storex. La garantie ne couvre pas les pannes ou les défauts liés à un non respect des instructions de ce manuel, une négligence, une transformation du D-520, une mauvaise installation ou manipulation, des réparations ou des modifications non autorisées par STOREX, des tests inappropriés, des accidents ou des facteurs externes tels que, non exhaustifs, une chaleur ou une humidité excessive, des pannes de courant ou une mauvaise installation/désinstallation du D-520. La seule obligation contractuelle de STOREX consiste en la réparation et le remplacement d’un produit défectueux. En aucun cas STOREX ne peut être tenu pour responsable des pertes de données ou de ses conséquences consécutives à un défaut de fonctionnement ou à une panne du produit. En tout état de cause, la responsabilité financière de STOREX ne pourra pas être engagée pour un montant supérieur à la valeur d’acquisition du produit par le client final. La présente garantie est ainsi définie et ne pourra pas être modifiée, diminuée ou élargie sans accord écrit de STOREX. De plus, STOREX ne pourra pas être tenu pour responsable de tout conseil technique ou service fourni en relation avec le D-520. Vous n’êtes pas cessionnaire de la présente garantie. La garantie couvre votre lecteur D- 520 et est régie par le droit français.

Note: STOREX™ se réserve le droit de modifier sans préavis le manuel d’utilisation en fonction des évolutions du produit. Retrouvez la dernière version du manuel sur notre site Web : http://www.storex.eu © STOREX 2011 D-520 Page 15/20

Rendez-vous à l’adresse http://www.storex.eu , sélectionnez "Disque Dur Multimédia" puis D-520. Vous pourrez télécharger la dernière version complète du manuel, des mises à jour logicielles. SUPPORT TECHNIQUE Toutes les demandes doivent être formulées par e-mail à l’adresse suivante: Support.fr@storex.eu

ou par téléphone au France : 01 55 85 82 00 (Prix d’un appel local vers Paris) Espagne : 911 871 608 (soporte.es@storex.eu)

du Lundi au Jeudi de 09h30 à 19h30 le Vendredi de 9h30 à 18h30 Le forum STOREX, des compléments d’information, des mises à jour et un support technique sont accessibles sur notre site Web : www.storex.eu

ENREGISTREMENT DE LA GARANTIE

Nous vous invitons à enregistrer la garantie de votre D-520 sur notre site Web à l’adresse : http://garantie.storex.eu © STOREX 2011 D-520 Page 16/20

SÉCURITÉ – ENVIRONNEMENT

Votre produit STOREX a été testé en laboratoire ; il est conforme aux directives Européennes correspondant au marquage CE en vigueur au moment de sa commercialisation. Une traçabilité des composants de votre produit STOREX a été réalisée ; elle nous a démontré la conformité du produit à la directive environnementale (RoHS) en vigueur au moment de sa commercialisation. En fin de vie, ne pas jeter le produit à la poubelle mais le ramener au distributeur ou à votre déchetterie qui se chargera de faire passer le produit dans une filière de recyclage des déchets électriques, électromécaniques et électroniques (DEEE). Votre produit STOREX a été préparé, testé et conditionné dans une entreprise française certifiée ISO9001 : 2008 par un audit annuel réalisé par une personne qualifiée du Bureau Véritas Certification

Cet appareil a été conçu et fabriqué afin d’assurer votre sécurité. Les mécanismes de sécurité intégrés au produit vous protègeront si vous observez les procédures d’installation, d’utilisation et de dépannage suivantes : - Lisez attentivement et respectez les instructions ci-après avant toute manipulation et installation de votre matériel, - Conservez ces instructions afin de pouvoir vous y référer ultérieurement.

- Ne secouez pas le lecteur sous peine d’endommager le disque sur su StoryDisk Essential, - N’utilisez que des pièces et accessoires (bloc d’alimentation…) préconisés par le fabricant, - Ne déplacez pas l’appareil lorsqu’il est en fonctionnement. SÉCURITÉ - Afin d’éviter les incendies ou les chocs électriques, ne placez pas l’appareil à proximité d’objets remplis de liquide, - Si un objet lourd ou du liquide venait à tomber sur l’appareil, débranchez-le immédiatement et faites-le vérifier par un personnel qualifié avant de le ré- utiliser. - En fonctionnement, la surface du boîtier dégage de la chaleur ; par conséquent, placez le produit sur une surface plane et rigide et évitez de le couvrir ou de poser un quelconque objet dessus. © STOREX 2011 D-520 Page 17/20

ALIMENTATION ÉLECTRIQUE DU PRODUIT

- En cas de non utilisation prolongée du produit ou en cas d’orage, débranchez l’appareil de la prise murale en saisissant la prise elle-même, sans tirer sur le câble, - L’adaptateur de courant fourni est spécifique au produit. L’utilisation d’un autre adaptateur pourrait endommager le produit ou entraîner des accidents.

CHOIX DE L’EMPLACEMENT DU PRODUIT

- Installez l’appareil loin de tout équipement à forte attraction tels que four à micro- ondes, gros haut-parleurs… - Placez votre produit dans un endroit suffisamment ventilé et sur une surface plane et rigide pour disperser la chaleur émise par l’appareil. NETTOYAGE - N’ouvrez jamais le produit pour le nettoyer sous peine de voir s’annuler la garantie, - Débranchez le produit de la prise murale avant de procéder au nettoyage du produit, - Nettoyez l’extérieur du produit ainsi que la télécommande à l’aide d’un chiffon doux et sec. Ne jamais utiliser de tampon abrasif, de poudre à récurer ou de solvants tels que l’alcool ou l’essence. DÉPANNAGE - Confiez tout dépannage à un personnel qualifié. Un dépannage est nécessaire si l’appareil a été endommagé de quelle que manière que ce soit : fiche ou cordon d’alimentation endommagé, liquide renversé sur le produit, introduction de petits objets dans le produit, exposition à la pluie ou à l’humidité, anomalie de fonctionnement, chute du produit… REMARQUE IMPORTANTE

Avertissement : Ce produit permet de maintenir une image vidéo fixe ou une image-

écran sur votre écran de télévision de manière indéfinie. Si vous laissez une image vidéo fixe ou une image-écran sur votre écran de télévision affichée pendant une période prolongée, vous risquez d’endommager l’écran de votre télévision. Les téléviseurs à écran plasma et les téléviseurs à projection y sont sensibles. © STOREX 2011 D-520 Page 18/20 © STOREX 2011 D-520 Page 19/20 © STOREX 2011 D-520 Page 20/20
