Intitulé	Description
Type de produit	MediaZapper HD 2
Résolution vidéo	HD (Haute Définition)
Connectivité	USB, HDMI
Capacité de stockage	Non spécifiée
Compatibilité	Formats vidéo standards
Utilisation	Lecture de fichiers multimédias
Maintenance	Nettoyage régulier, mise à jour du firmware si disponible
Sécurité	Ne pas exposer à l'humidité, éviter les chocs
Informations générales	Vérifier la compatibilité avec les appareils avant l'achat

FOIRE AUX QUESTIONS - MediaZapper HD 2 STOREX

Comment connecter le STOREX MediaZapper HD 2 à ma télévision ?

Pour connecter le STOREX MediaZapper HD 2 à votre télévision, utilisez un câble HDMI. Branchez une extrémité du câble dans le port HDMI du MediaZapper et l'autre dans un port HDMI disponible de votre télévision. Sélectionnez ensuite le bon canal HDMI sur votre télévision.

Quels formats de fichiers sont supportés par le STOREX MediaZapper HD 2 ?

Le STOREX MediaZapper HD 2 prend en charge plusieurs formats de fichiers, y compris MP4, AVI, MKV, et JPEG pour les images. Veuillez consulter le manuel d'utilisation pour la liste complète des formats compatibles.

Que faire si le STOREX MediaZapper HD 2 ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché à une prise électrique fonctionnelle. Si l'appareil ne s'allume toujours pas, essayez de débrancher le câble d'alimentation pendant quelques minutes, puis rebranchez-le.

Comment mettre à jour le firmware du STOREX MediaZapper HD 2 ?

Pour mettre à jour le firmware, rendez-vous sur le site officiel de STOREX, téléchargez la dernière version du firmware et suivez les instructions fournies dans le manuel de l'utilisateur pour effectuer la mise à jour.

Est-il possible d'utiliser une clé USB avec le STOREX MediaZapper HD 2 ?

Oui, le STOREX MediaZapper HD 2 est compatible avec les clés USB. Insérez simplement votre clé USB dans le port USB de l'appareil pour accéder aux fichiers multimédias qu'elle contient.

Comment résoudre les problèmes de lecture vidéo ?

Si vous rencontrez des problèmes de lecture vidéo, vérifiez que le format du fichier est supporté. Assurez-vous également que le fichier n'est pas corrompu. Essayez de lire un autre fichier pour déterminer si le problème persiste.

Que faire si l'image ou le son est déformé ?

Vérifiez que les câbles HDMI sont correctement connectés et en bon état. Testez avec un autre câble HDMI ou un autre port HDMI sur votre télévision. Si le problème persiste, consultez le manuel pour des solutions supplémentaires.

Comment réinitialiser le STOREX MediaZapper HD 2 aux paramètres d'usine ?

Pour réinitialiser le MediaZapper aux paramètres d'usine, accédez au menu des paramètres, sélectionnez 'Réinitialiser' et suivez les instructions à l'écran. Notez que cela effacera toutes vos données personnalisées.

MODE D'EMPLOI MediaZapper HD 2 STOREX

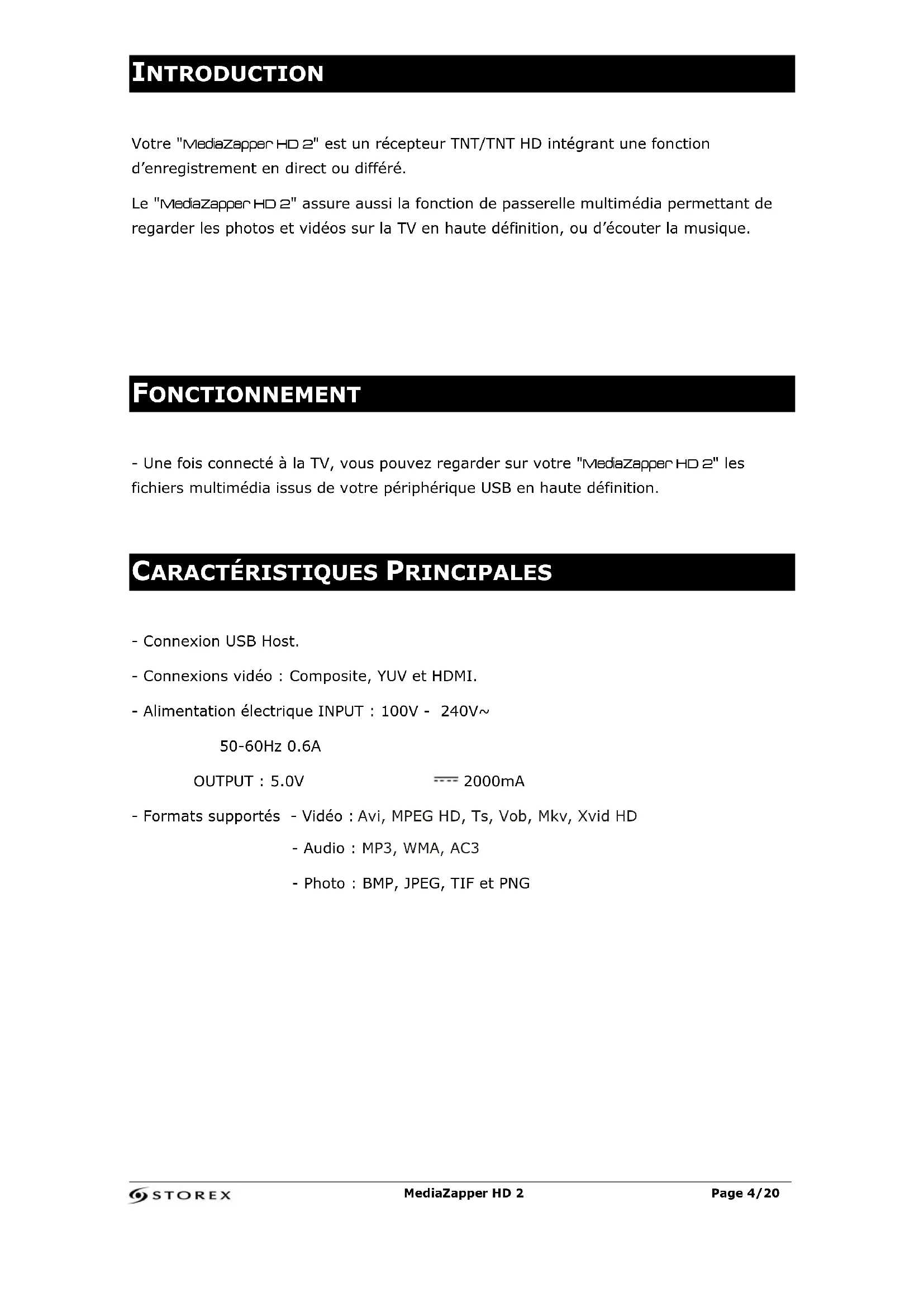

Votre "MediaZapper HD 2" est un récepteur TNT/TNT HD intégrant une fonction d'enregistrement en direct ou différé.

Le "MediaZapper HD 2" assure aussi la fonction de passerelle multimédia permettant de regarder les photos et vidéos sur la TV en haute définition, ou d'écouter la musique.

FONCTIONNEMENT

- Une fois connecté à la TV, vous pouvez regarder sur votre "MediaZapper HD 2" les fichiers multimédia issus de votre périphérique USB en haute définition.

CARACTÉRISTIQUES PRINCIPALES

• Connexion USB Host.
• Connexions vidéo : Composite, YUV et HDMI.
• Alimentation électrique INPUT : 100V - 240V\~
  50-60Hz 0.6A

OUTPUT : 5.0V

= 2000mA

- Formats supportés - Vidéo : Avi, MPEG HD, Ts, Vob, Mkv, Xvid HD

- Audio : MP3, WMA, AC3

- Photo : BMP, JPEG, TIF et PNG

DÉTAILS DU PRODUIT

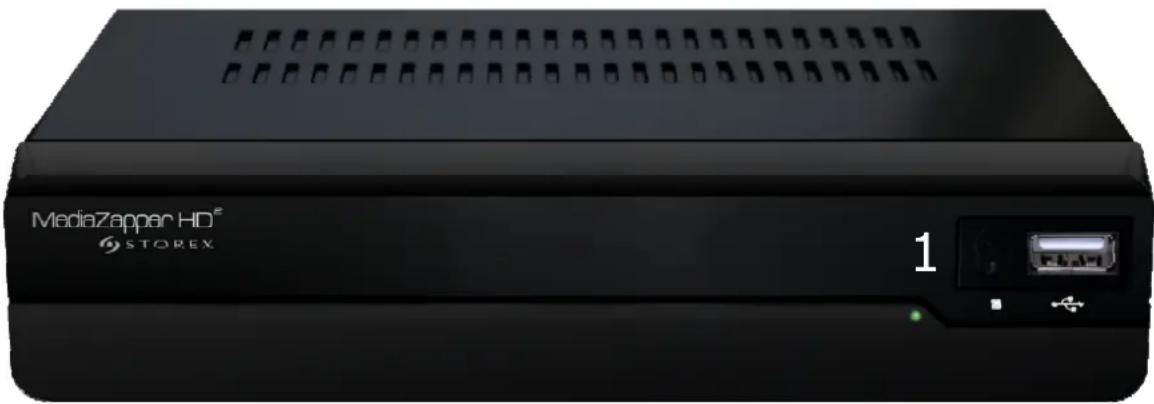

Face Avant

1. IR : Pour le signal de la télécommande.

USB HOST : Pour connecter un périphérique USB (Clé USB, disque dur externe...).

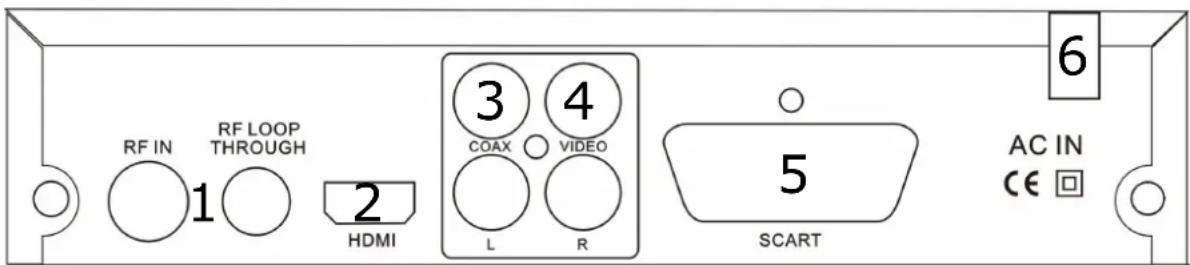

Face Arrière

1. ANT IN : Pour connecter la prise d'antenne murale.
   ANT OUT : Pour connecter un câble d'antenne du "MediaZapper HD 2" à votre TV.
2. HDMI : Pour connecter un câble HDMI au "MediaZapper HD 2" et à votre TV.
3. COAXIAL : Sortie audio (coaxial).
4. CVBS/AUDIO LR : Sortie vidéo (Composite).
5. SCART/PERITEL : Pour connecter un câble péritel au "MediaZapper HD 2" à votre TV.
6. CABLE ALIMENTATION: Pour connecter le cordon secteur à la prise de courant murale.

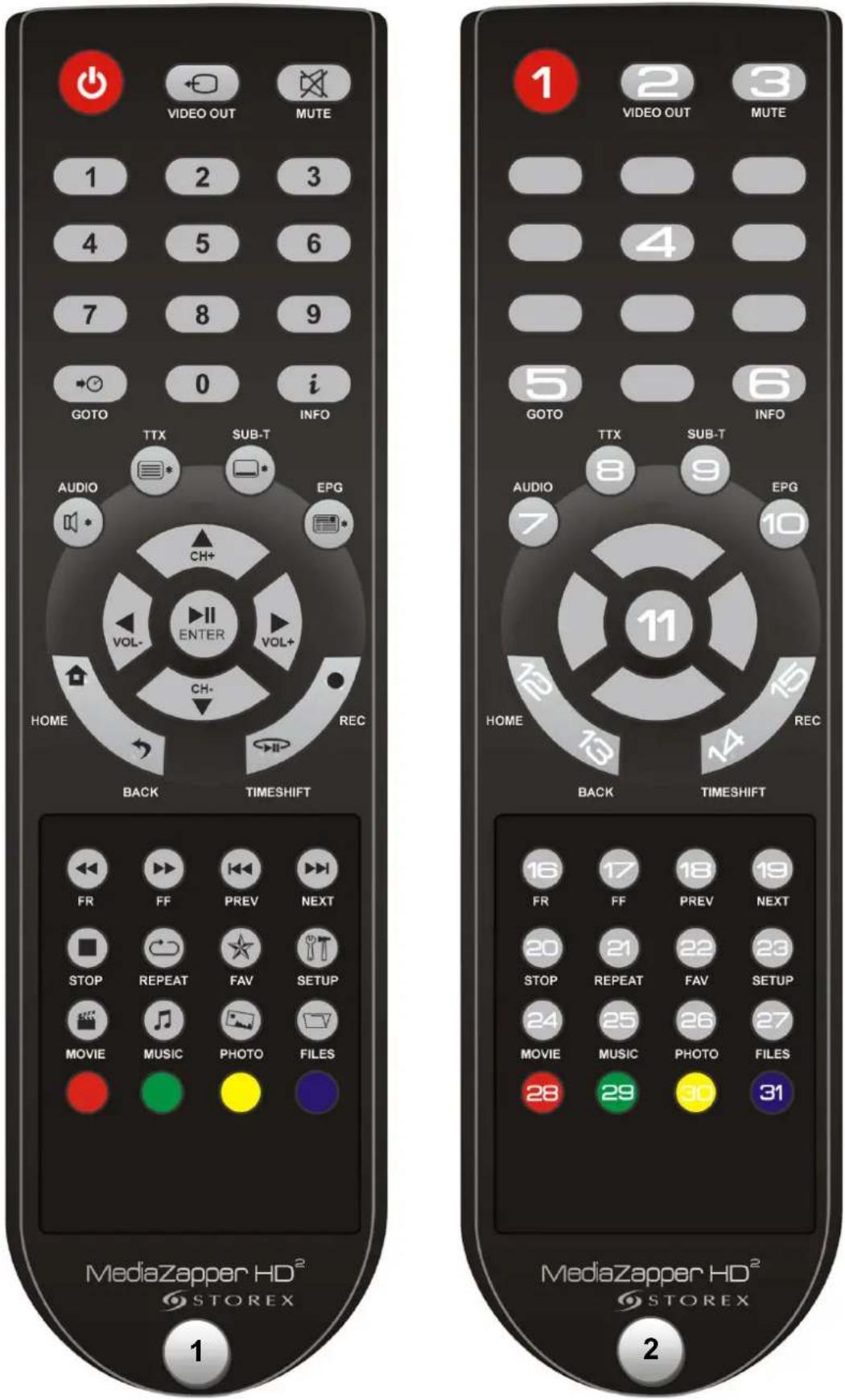

DÉTAILS DE LA TÉLÉCOMMANDE

VIDEO OUT MUTE 1 2 3 4 5 6 7 8 9 GOTO 0 i INFO TTX SUB-T AUDIO EPG CH+ VOL- VOL+ CH- HOME REC BACK TIMESHIFT 1 2 3 4 5 6 TTX SUB-T AUDIO EPG 7 10 11 HOME REC BACK TIMESHIFT FR FF PREV NEXT STOP REPEAT FAV SETUP MOVIE MUSIC PHOTO FILES 16 17 18 19 FR FF PREV NEXT 20 21 22 23 STOP REPEAT FAV SETUP 24 25 26 27 MOVIE MUSIC PHOTO FILES 28 29 30 31 MediaZapper HD² STOREX 1 2 MediaZapper HD² STOREX

Télécommande 1 : Correspond à la télécommande réelle.
Télécommande 2 : Correspond à la numération des touches de la télécommande.

N	TOUCHE FONCTION
1	STANDBY	[S4X2]	Allumage/Extinction (veille) du MediaZapper HD 2.
2	VIDEO OUT		Permet de basculer entre les différents modes d'affichage vidéo.
3	MUTE	[0ZZ4]	Permet d'activer / de désactiver le son (muet).
4	TOUCHES NUMÉRIQUES	[23XX]	0-9.
5	GOTO	[4ZW0]	Permet d'aller à un point spécifique (Temps).
6	INFO		Permet d'afficher les informations du fichier sélectionné.
7	AUDIO	[A260]	Permet de sélectionner la piste audio.
8	TTX	[6D03]	Permet d'activer/désactiver la fonction télétexte.
9	SUBTITLE	[0277]	Permet d'activer/désactiver l'affichage des sous-titres.
10	EPG	[4272]	Permet d'afficher l'écran EPG (Guide Électronique des Programmes).
11	TOUCHES DIRECTIONNELLES CONFIRMER		Permet de naviguer entre les différents fichiers et dossiers. Permet de valider votre sélection. La touche ▲, permet de changer de chaîne (CH+). La touche ▼, permet de changer de chaîne (CH-). La touche ◀, permet de diminuer le volume. La touche ▶, permet d d'augmenter le volume.
12	HOME		Permet d'accéder directement à la page principale.
13	BACK		Permet de sortir/revenir à la page précédente.
14	TIMESHIFT	[A28W]	Permet d'activer la fonction "TIMESHIFT".
15	REC	[5C0X]	Activer la fonction "enregistrement".
16	FR / FF	[YH4D]	Retour rapide du fichier média avec une vitesse de lecture 2x, 4x, 8x... Avance rapide du fichier média avec une vitesse de lecture 2x, 4x, 8x...
17
18	PREV/NEXT	[X3C]	Permet de revenir vers le fichier précédent. Permet de sauter vers le fichier suivant.
19
20	STOP		Stoppe la lecture des médias.
21	REPEAT		Musique : Répète le fichier actuel, répète tous les fichiers du répertoire, répétition aléatoire ou annule la fonction de répétition.
22	FAV	[844C]	Permet d'ajouter une chaîne TNT à la liste des favoris.
23	SETUP	[8427]	Permet d'accéder directement à la page de configuration.
24	MOVIE		Permet d'accéder directement à la page "VIDÉO".
25	MUSIC		Permet d'accéder directement à la page "MUSIQUE".
26	PHOTO	[6AA6]	Permet d'accéder directement à la page "PHOTO".
27	FILE	[2AYC]	Permet d'accéder directement à l'explorateur de fichiers.
28	ROUGE	P [0477] : vidéo : Fullscreen/Aperçu[207C]	Page photo : ZoomPage programmation : Ajouter une programmation.
		[0K77]
29	VERT	[04X20]	Page photo : Rotation vers la gauche.Page programmation : Éditer la programmation sélectionnée.
		[04X3]
		[04X4]
30	JAUNE	[024H]	Page photo : Rotation vers la droite.
		[04X4]
31	BLEU	P [078X] et d'appeler la page de programmation (uniquement dans le menu TV).[0833]	Page programmation : Supprimer programmation.

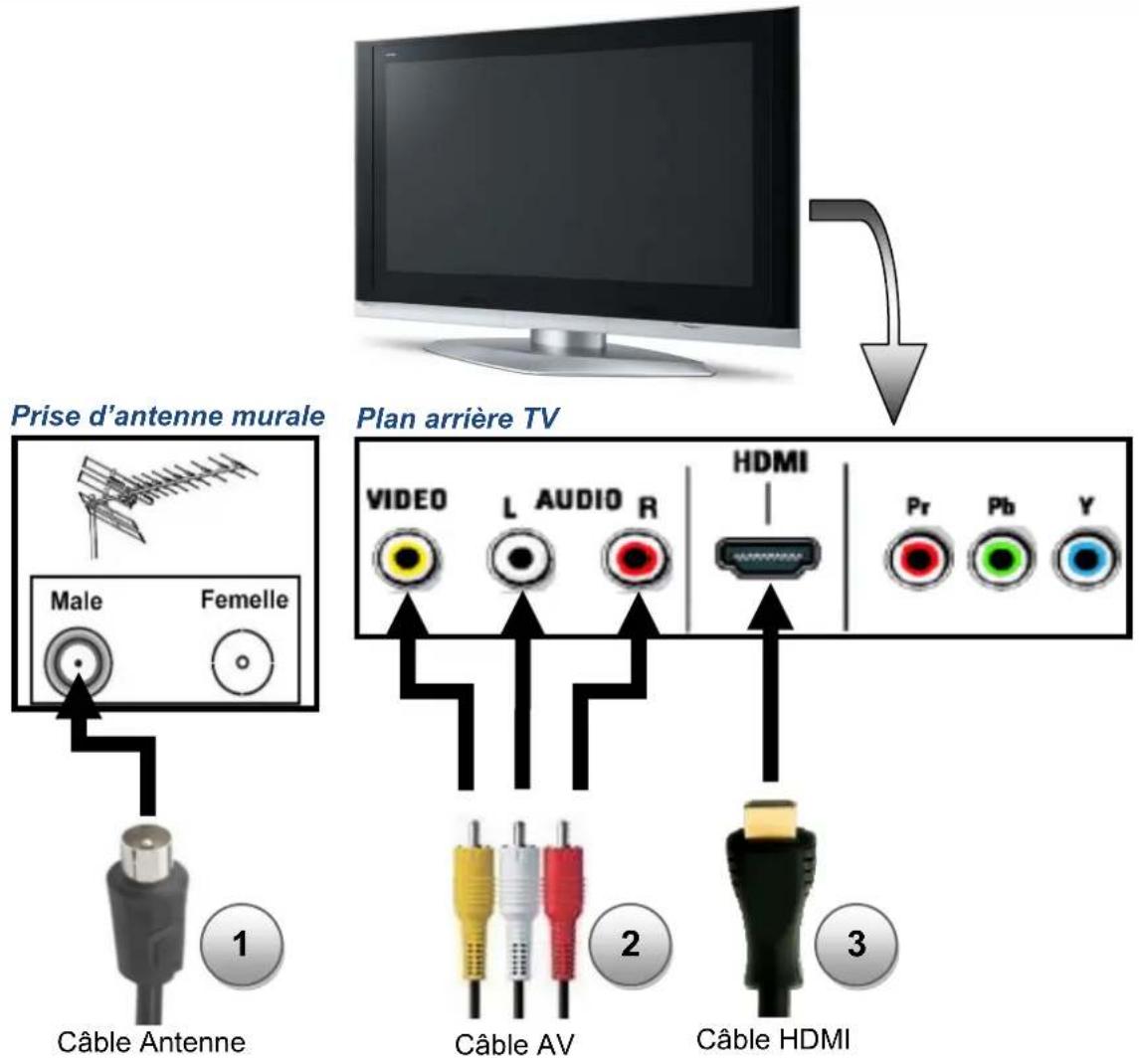

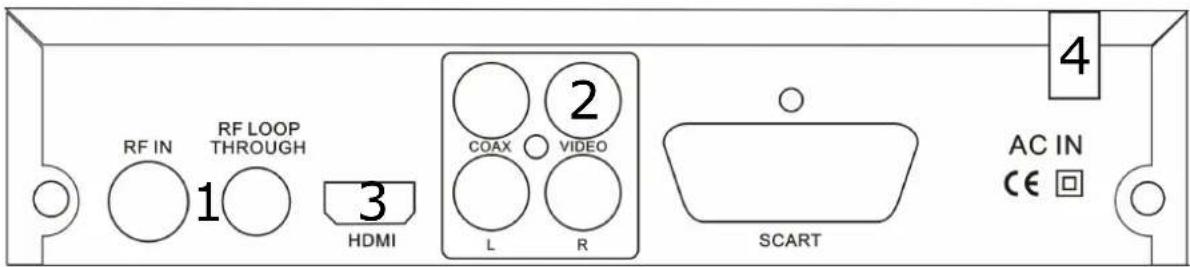

CONNECTER LE MEDIAZAPPER HD 2 À LA TV

1. Connectez votre MediaZapper HD 2 à la prise d'antenne murale afin de profiter des chaînes TNT et TNT HD.
2. Connectez le MediaZapper HD 2 au téléviseur avec un câble AV (selon votre configuration).
3. Connectez le MediaZapper HD 2 au téléviseur avec un câble HDMI (selon votre configuration).
4. Connectez le cordon secteur fourni à votre prise de courant murale.

LECTURE D'UN FICHIER

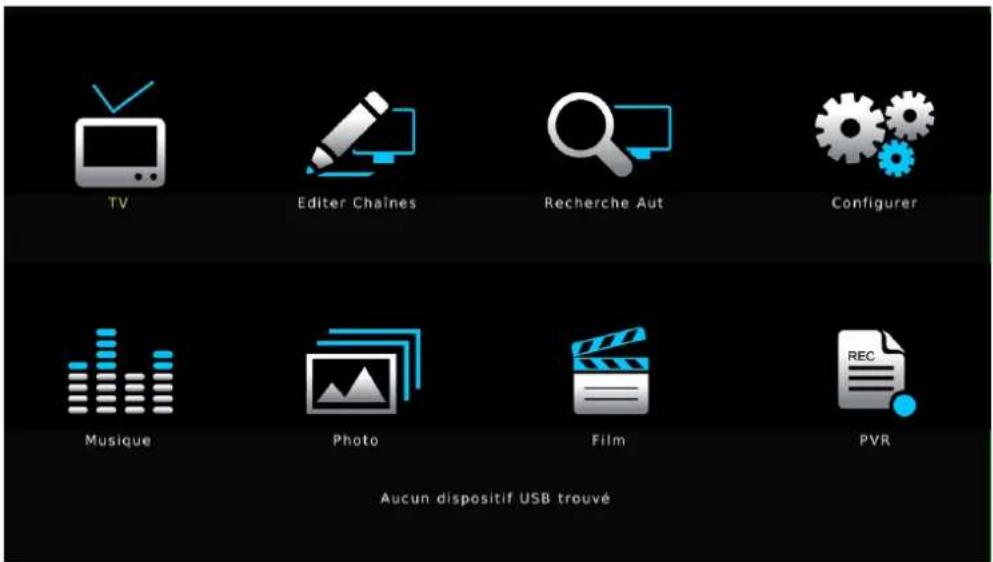

1. La page d'accueil (HOME) affiche 8 icônes principales, dont 4 sont accessibles directement depuis la télécommande (FILM, MUSIQUE, PHOTO et FICHIER). Sélectionnez un des modes en utilisant les flèches directionnelles de la télécommande et appuyez sur "ENTER". Pour l'utilisation de la télécommande, veuillez-vous référer aux détails concernant la télécommande.

Page d'accueil

TV Editor Chains Recherche Aut Configurer Musique Photo Film PVR Aucun dispositif USB trouvé

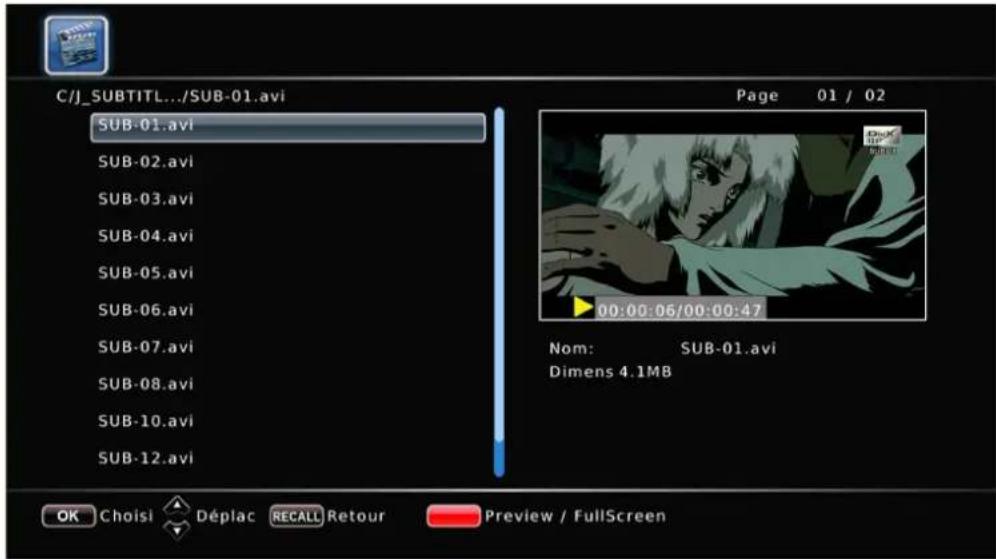

1. Sélectionnez les répertoires et fichiers avec les touches directionnelles et validez la sélection en appuyant sur "ENTER"

C/J_SUBTITL.../SUB-01.avi SUB-01.avi SUB-02.avi SUB-03.avi SUB-04.avi SUB-05.avi SUB-06.avi SUB-07.avi SUB-08.avi SUB-10.avi SUB-12.avi Page 01 / 02 Nom: SUB-01.avi Dimens 4.1MB OK Choisi Déplac RECALL Retour Preview / FullScreen

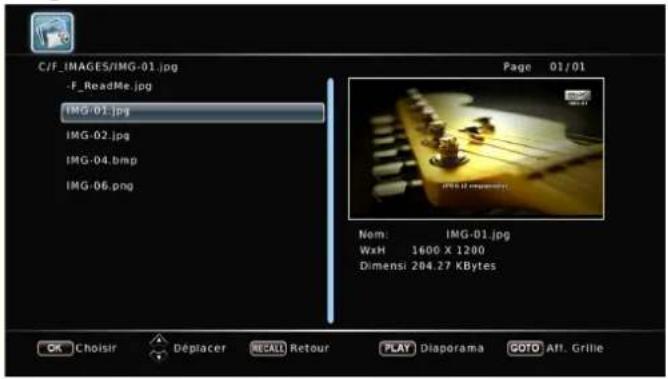

Page Photo

C/F_(IMAGES)/IMG-01.jpg -F_ReadMe.jpg IMG-01.jpg IMG-02.jpg IMG-04.bmp IMG-06.png Page 01/01 Nom: IMG-01.jpg WxH 1600 x 1200 Dimensi 204.27 KBytes OK Choisir Déplacer RECALL Retour PLAY Diaporama GOTO Aff. Grillie

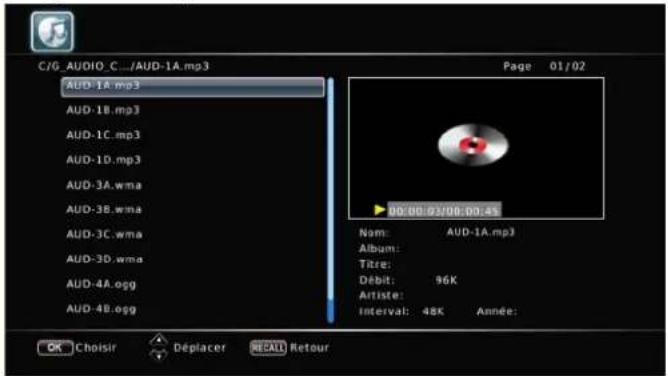

Page Musique

C/6_AUDIO_C.../AUD-1A.mp3 Page 01/02 AUD-1A.mp3 AUD-1B.mp3 AUD-1C.mp3 AUD-1D.mp3 AUD-3A.wma AUD-3B.wma AUD-3C.wma AUD-3D.wma AUD-4A.ogg AUD-4B.ogg 00:00:02/00:04:45 Nom: AUD-1A.mp3 Album: Titre: Débit: 96K Artiste: Interval: 48K Année: OK Choisir Déplacer RECALL Retour

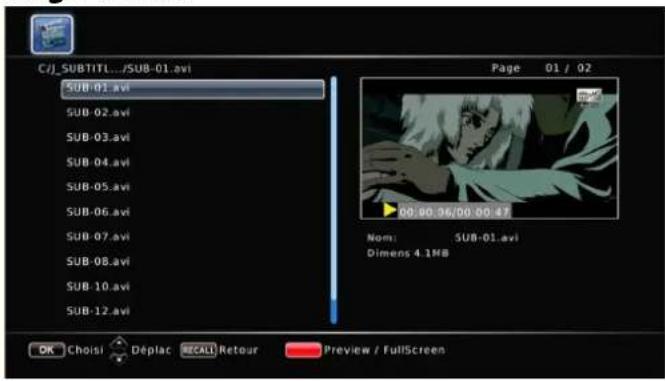

Page Vidéo

CJ_SUBTITL.../SUB-01.avi SUB-01.avi SUB-02.avi SUB-03.avi SUB-04.avi SUB-05.avi SUB-06.avi SUB-07.avi SUB-08.avi SUB-10.avi SUB-12.avi Page 01 / 02 00:00.06/00.00:47 Nom: SUB-01.avi Dimens 4.1MB OK Choisi Déplac RECALL Retour Preview / FullScreen

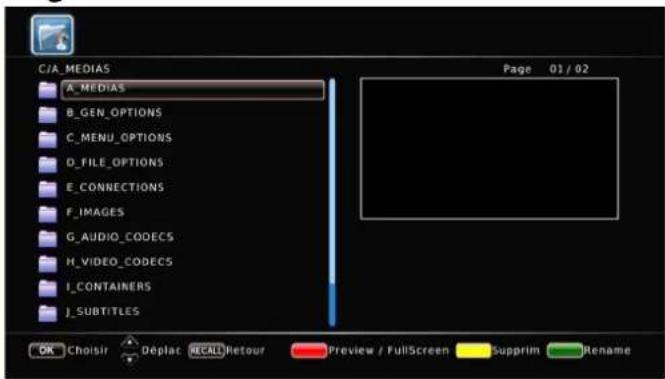

Page Fichier

CIA_MEDIAS A_MEDIAS B_GEN_OPTIONS C_MENU_OPTIONS D_FILE_OPTIONS E_CONNECTIONS F_IMAGES G_AUDIO_CODECS H_VIDEO_CODECS I_CONTAINERIS J_SUBTITLES Page 01/02 OK Choisir Déplat RECALL Retour Preview / FullScreen Supprim Rename

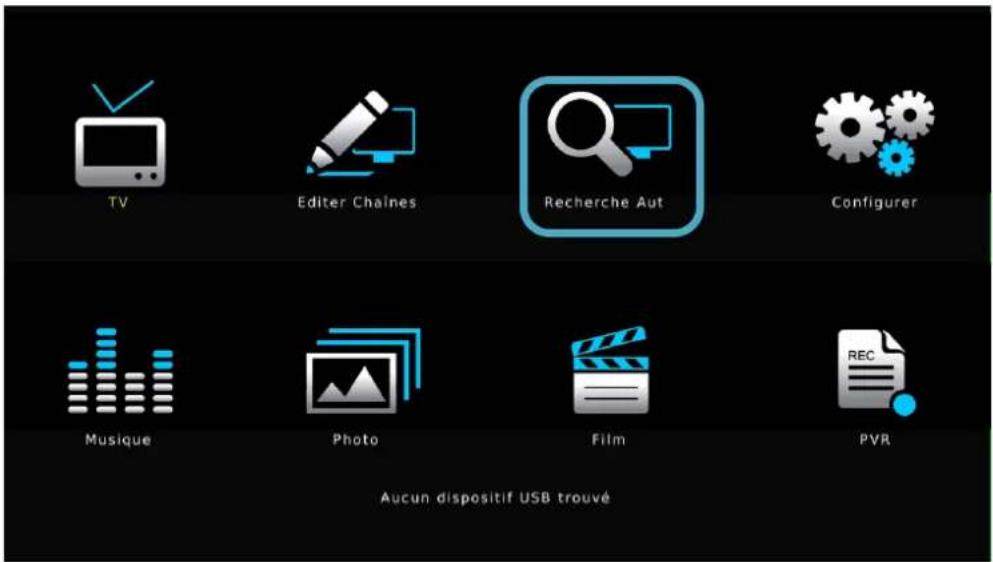

INSTALLER LES CHAINES DE LA TNT

Sélectionnez le menu "Recherche auto" en appuyant sur la touche "ENTER".

TV Editer Chaines Recherche Aut Configurer Musique Photo Film PVR Aucun dispositif USB trouvé

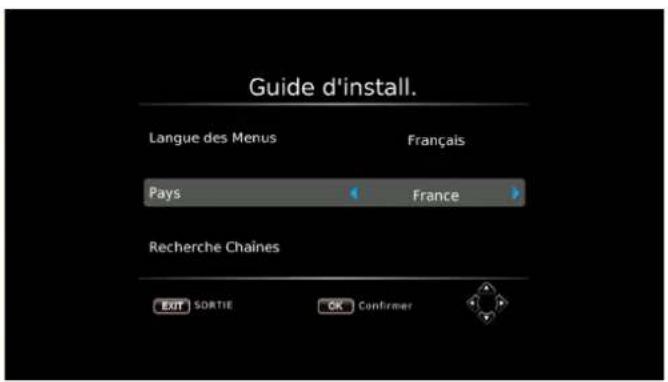

PREMIÈRE UTILISATION DE LA FONCTION TNT.

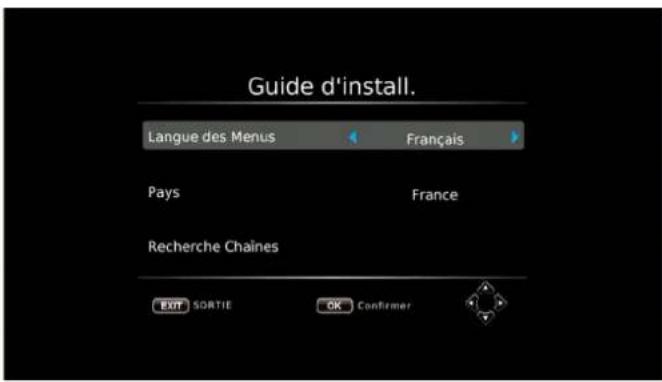

1. Sélectionnez la langue des menus.

2. Sélectionnez votre localisation (pays).

Guide d'install. Langue des Menus Français Pays France Recherche Chaines EXIT SORTIE OK Confirmer

Guide d'install. Langue des Menus Français Pays France Recherche Chaines EXIT SORTIE OK Confirmer

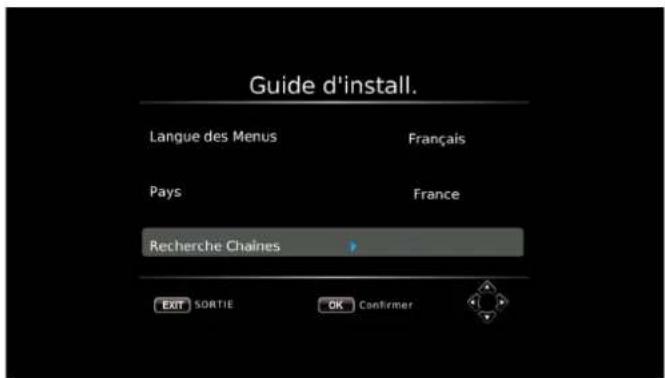

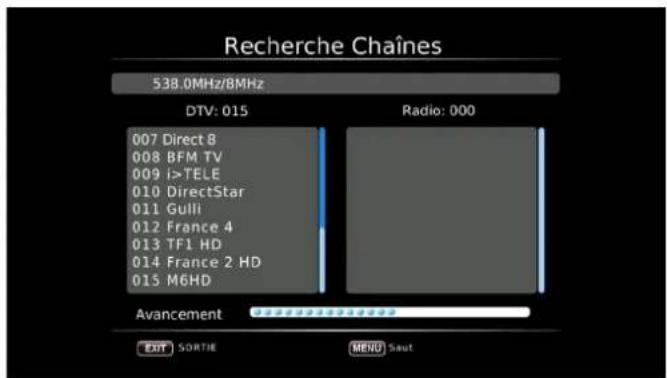

1. Pour commencer le balayage automatique des chaînes, sélectionnez "Balayage des chaînes" et appuyez sur la touche "ENTER" de votre télécommande.

Guide d'install. Langue des Menus Français Pays France Recherche Chaines EXIT SORTIE OK Confirmer

Recherche Chaines 538.0MHz/BMHz DTV: 015 Radio: 000 007 Direct 8 008 BFM TV 009 i>TELE 010 DirectStar 011 Gulli 012 France 4 013 TF1 HD 014 France 2 HD 015 M6HD Avancement EXIT SORTIE MENU Saut

VISUALISER ET ENREGISTRER LES CHAINES DE LA TNT

VISUALISER

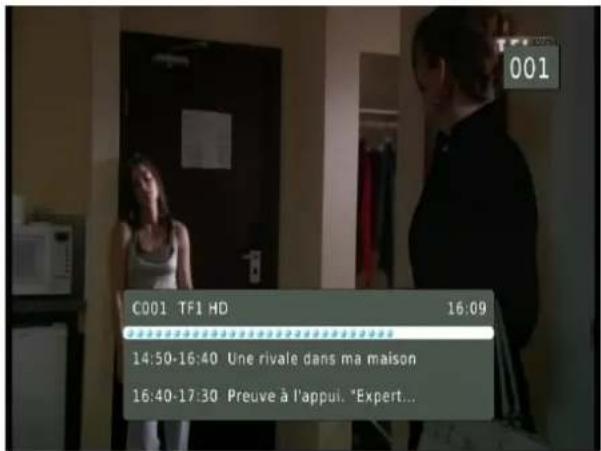

Sélectionnez le menu "TV" en appuyant sur la touche "ENTER".

TV Editor Chains Recherche Aut Configurer Musique Photo Film PVR Aucun dispositif USB trouvé

C001 TF1 HD 16:09 14:50-16:40 Une rivale dans ma maison 16:40-17:30 Preuve à l'appui. "Expert...

ENREGISTREMENT DIRECT

Pour pouvoir enregistrer les chaînes de la TNT, vous devez avoir connecté au préalable un périphérique USB au MediaZapper HD 2.

Note : Les enregistrements sont stockés directement à la racine du périphérique connecté (clé USB, disque dur externe) dans le dossier "HBPVR".

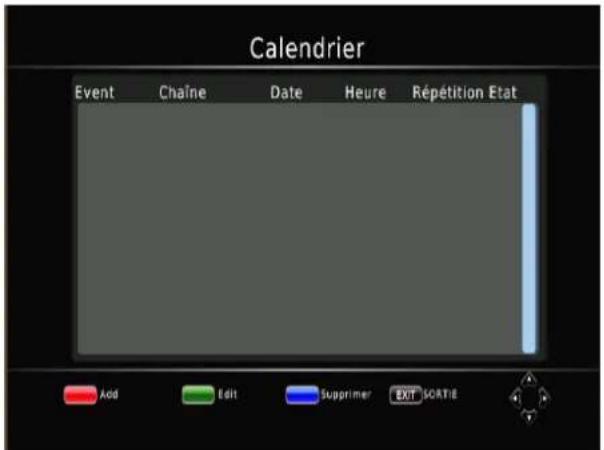

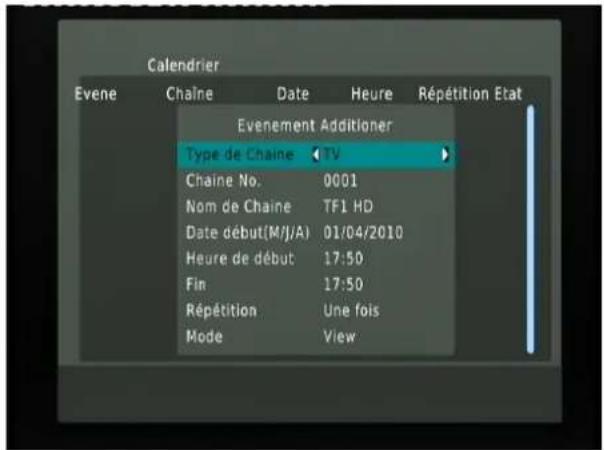

ENREGISTREMENT PROGRAMMÉ

Pour programmer un enregistrement appuyez sur la touche "BLEU" de la télécommande.

1. Pour Ajouter une nouvelle programmation appuyez sur la touche "ROUGE" de la télécommande.

Calendrier Event Chaîne Date Heure Répétition Etat Add Edit Supprimer EXIT SORTIE

Calendrier Eveine Chaine Date Heure Répétition Etat Evenement Additioner Type de Chaine TV Chaine No. 0001 Nom de Chaine TF1 HD Date début(M/J/A) 01/04/2010 Heure de début 17:50 Fin 17:50 Répétition Une fois Mode View

1. Entrer vos réglages de programmation d'enregistrement et validez avec la touche "ENTER" de votre télécommande.

PARAMÈTRES DU MEDIAZAPPER HD 2

Sur cette page vous pouvez procéder à plusieurs réglages, dont celui de la langue et de la résolution d'affichage.

1. appuyez sur la touche "SETUP" de la télécommande pour entrer dans le menu de réglage "SETUP".
2. utilisez les touches directionnelles ◀ ▲ pour sélectionner le réglage et appuyez sur la touche "ENTER".

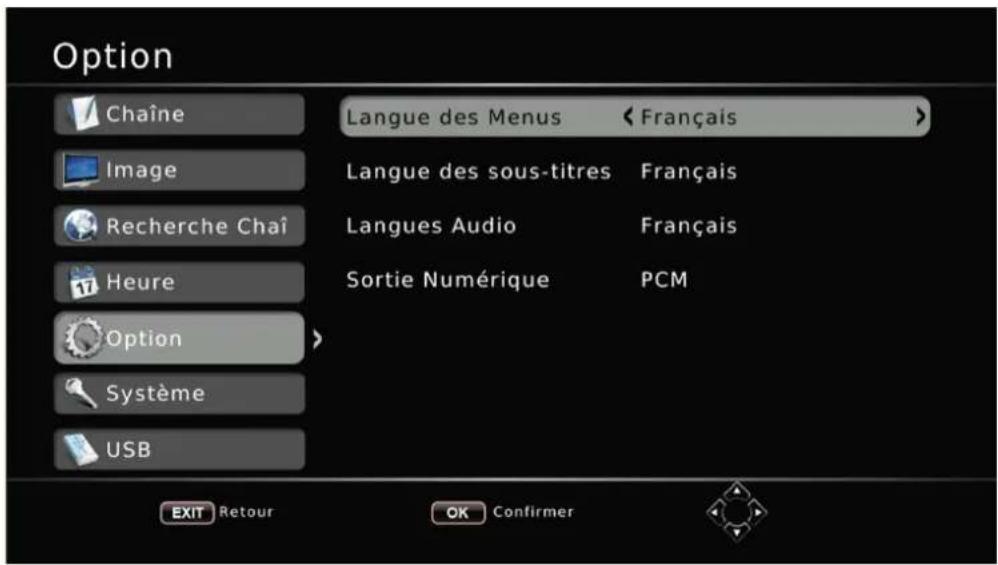

Sur cette page vous pouvez régler la langue.

Option Chaîne Image Recherche Chaî Heure Option Système USB Langue des Menus < Français > Langue des sous-titres Français Langues Audio Français Sortie Numérique PCM EXIT Retour OK Confirmer

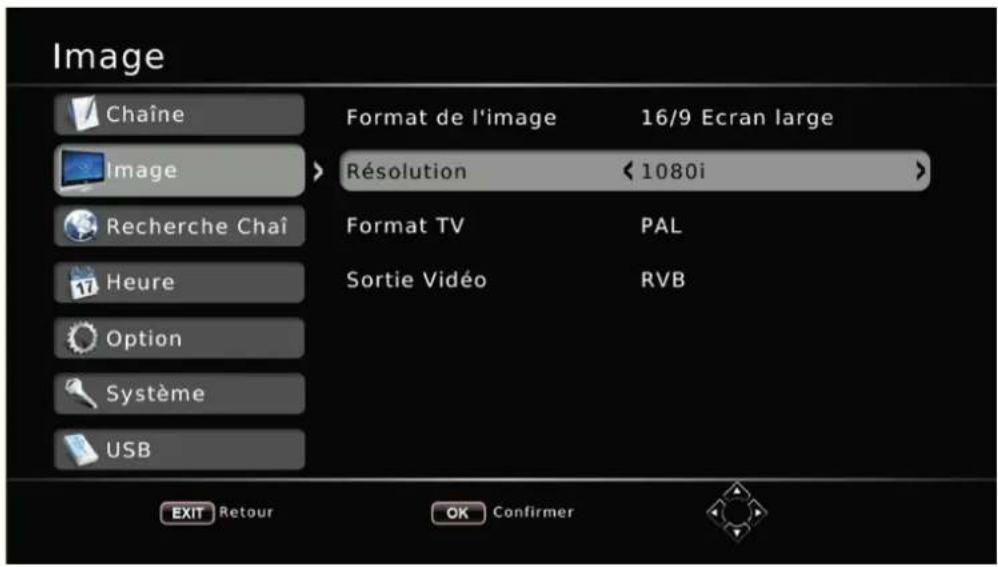

Sur cette page vous pouvez modifier la résolution d'affichage du MediaZapper HD 2.

Image Chaine Image Recherche Chaî Heure Option Système USB Format de l'image 16/9 Ecran large Résolution < 1080i Format TV PAL Sortie Vidéo RVB EXIT Retour OK Confirmer

SITE WEB STOREX

Rendez-vous à l'adresse http://www.storex.eu, sélectionnez "Enregistreur TNT" puis MediaZapper HD 2. Vous pourrez télécharger la dernière version complète du manuel et des mises à jour logicielles.

SUPPORT TECHNIQUE

Afin de faciliter votre prise en charge lors d'un éventuel entretien avec notre équipe de support, nous vous invitons à enregistrer la garantie de votre MediaZapper HD 2 sur notre site Web à l'adresse :

http://garantie.storex.eu

En cas de panne, veuillez contacter votre revendeur pour faire réparer votre MediaZapper HD 2 sous garantie, ou veuillez adresser votre demande par courrier électronique à l'adresse

[e-mail]

ou par téléphone au

France : 01 55 85 82 00 (Prix d'un appel local vers Paris)

Espagne : 902 110 572 ([e-mail])

Angleterre : ([e-mail])

du Lundi au Jeudi de 09h30 à 19h30

le Vendredi de 9h30 à 18h30

Le forum STOREX, des compléments d'information, des mises à jour et un support technique sont accessibles sur notre site Web :

www.storex.eu

La garantie proposée par STOREX est de 1 an pour le MediaZapper HD 2 et de 3 mois pour ses accessoires (télécommande, câbles AV, bloc d'alimentation...).

STOREX garantit votre MediaZapper HD 2 contre tout défaut de fabrication ou d'assemblage. Cette garantie ne s'applique qu'au premier achat du MediaZapper HD 2 par l'utilisateur final, et n'est pas transférable si l'unité est revendue. Cette garantie ne couvre pas les incompatibilités détectées par l'utilisateur final en dehors des recommandations d'utilisation imprimées sur l'emballage, ou toute incompatibilité générée avec un autre matériel ou logiciel sur l'ordinateur où est connecté le MediaZapper HD 2.

Une preuve d'achat doit être fournie à nos services pour mettre en œuvre la garantie auprès de STOREX.

La garantie ne peut pas s'exercer sur les pannes ou défauts dus à une utilisation non conforme aux recommandations contenues dans cette notice, négligence, transformation, mauvaise installation ou manutention, réparation ou modification non autorisée par STOREX, test inapproprié, accident ou facteur externe comme par exemple, sans s'y limiter, une chaleur ou une humidité excessive, une panne de courant, ou une installation / désinstallation incorrecte du MediaZapper HD 2.

La seule obligation contractuelle de STOREX consiste en la réparation ou le remplacement du produit défectueux. En aucun cas STOREX ne peut être tenu responsable des pertes de données, ou de ses conséquences, consécutives à un défaut de fonctionnement ou à une panne du produit. En tout état de cause, la responsabilité financière de STOREX ne pourra pas être engagée pour un montant supérieur à la valeur d'acquisition du produit par le client final.

La présente garantie de votre MediaZapper HD 2 est ainsi définie dans ce document et ne pourra pas être modifiée, diminuée ou élargie sans accord écrit de STOREX, et STOREX ne pourra pas être tenu responsable de tout conseil technique ou service fourni en relation avec votre MediaZapper HD 2.

Vous n'êtes pas cessionnaire de la présente garantie.

Cette garantie couvre uniquement votre MediaZapper HD 2, et elle est régie par le droit français.

Pour toute demande hors garantie, nous vous invitons à contacter le support STOREX ou à vous connecter sur le site www.e-storex.com pour toute commande d'accessoires.

Remarque : STOREX™ se réserve le droit de modifier sans préavis le manuel d'utilisation en fonction des évolutions du produit. Retrouvez la dernière version du manuel sur notre site Web : http://www.storex.eu

INFORMATIONS DE SÉCURITÉ

Cet appareil a été conçu et fabriqué afin d'assurer votre sécurité. Les mécanismes de sécurité intégrés au produit vous protègeront si vous observez les procédures d'installation, d'utilisation et de dépannage suivantes :

• Lisez attentivement et respectez les instructions ci-après avant toute manipulation et installation de votre matériel,
• Conservez ces instructions afin de pouvoir vous y référer ultérieurement.

GÉNÉRALITÉS

• Ne secouez pas le lecteur sous peine d'endommager le produit,
• N'utilisez que des pièces et accessoires (bloc d'alimentation...) préconisés par le fabricant,
• Ne déplacez pas l'appareil lorsqu'il est en fonctionnement.

SÉCURITÉ

• Afin d'éviter les incendies ou les chocs électriques, ne placez pas l'appareil à proximité d'objets remplis de liquide,
• Si un objet lourd ou du liquide venait à tomber sur l'appareil, débranchez-le immédiatement et faites-le vérifier par un personnel qualifié avant de le réutiliser.
• En fonctionnement, la surface du boîtier dégage de la chaleur ; par conséquent, placez le produit sur une surface plane et rigide et évitez de le couvrir ou de poser un quelconque objet dessus.

ALIMENTATION ÉLECTRIQUE DU PRODUIT

• En cas de non utilisation prolongée du produit ou en cas d'orage, débranchez l'appareil de la prise murale en saisissant la prise elle-même, sans tirer sur le câble,
• L'adaptateur de courant fourni est spécifique au produit. L'utilisation d'un autre adaptateur pourrait endommager le produit ou entraîner des accidents.

CHOIX DE L'EMPLACEMENT DU PRODUIT

• Installez l'appareil loin de tout équipement à forte attraction tels que four à microondes, gros haut-parleurs...
• Placez votre produit dans un endroit suffisamment ventilé et sur une surface plane et rigide pour disperser la chaleur émise par l'appareil.

NETTOYAGE

• N'ouvrez jamais le produit pour le nettoyer sous peine de voir s'annuler la garantie,
• Débranchez le produit de la prise murale avant de procéder au nettoyage du produit,
• Nettoyez l'extérieur du produit ainsi que la télécommande à l'aide d'un chiffon doux et sec. Ne jamais utiliser de tampon abrasif, de poudre à récurer ou de solvants tels que l'alcool ou l'essence.

DÉPANNAGE

- Confiez tout dépannage à un personnel qualifié. Un dépannage est nécessaire si l'appareil a été endommagé de quelle que manière que ce soit : fiche ou cordon d'alimentation endommagé, liquide renversé sur le produit, introduction de petits objets dans le produit, exposition à la pluie ou à l'humidité, anomalie de fonctionnement, chute du produit...

REMARQUE IMPORTANTE

Avertissement : Ce produit permet de maintenir une image vidéo fixe ou une image-écran sur votre écran de télévision de manière indéfinie. Si vous laissez une image vidéo fixe ou une image-écran sur votre écran de télévision affichée pendant une période prolongée, vous risquez d'endommager l'écran de votre télévision. Les téléviseurs à écran plasma et les téléviseurs à projection y sont sensibles.

SÉCURITÉ - ENVIRONNEMENT

Votre produit STOREX a été testé en laboratoire ; il est conforme aux directives Européennes correspondant au marquage CE en vigueur au moment de sa commercialisation.

Une traçabilité des composants de votre produit STOREX a été réalisée ; elle nous a démontré la conformité du produit à la directive environnementale (RoHS) en vigueur au moment de sa commercialisation.

En fin de vie, ne pas jeter le produit à la poubelle mais le ramener au distributeur ou à votre déchetterie qui se chargera de faire passer le produit dans une filière de recyclage des déchets électriques, électromécaniques et électroniques (DEEE).

ISO 9001

BUREAU VERITAS

Certification

Votre produit STOREX a été préparé, testé et conditionné dans une entreprise française certifiée ISO9001 : 2000 par un audit annuel réalisé par une personne qualifiée du Bureau Véritas Certification.

NOTES :

MEDIAZAPPER HD 2

est un produit de la gamme

STOREX

www.storex.eu

© STOREX -2011

Toutes les marques citées sont déposées par leurs propriétaires respectifs.
