MODE D'EMPLOI FA-101 ROLAND

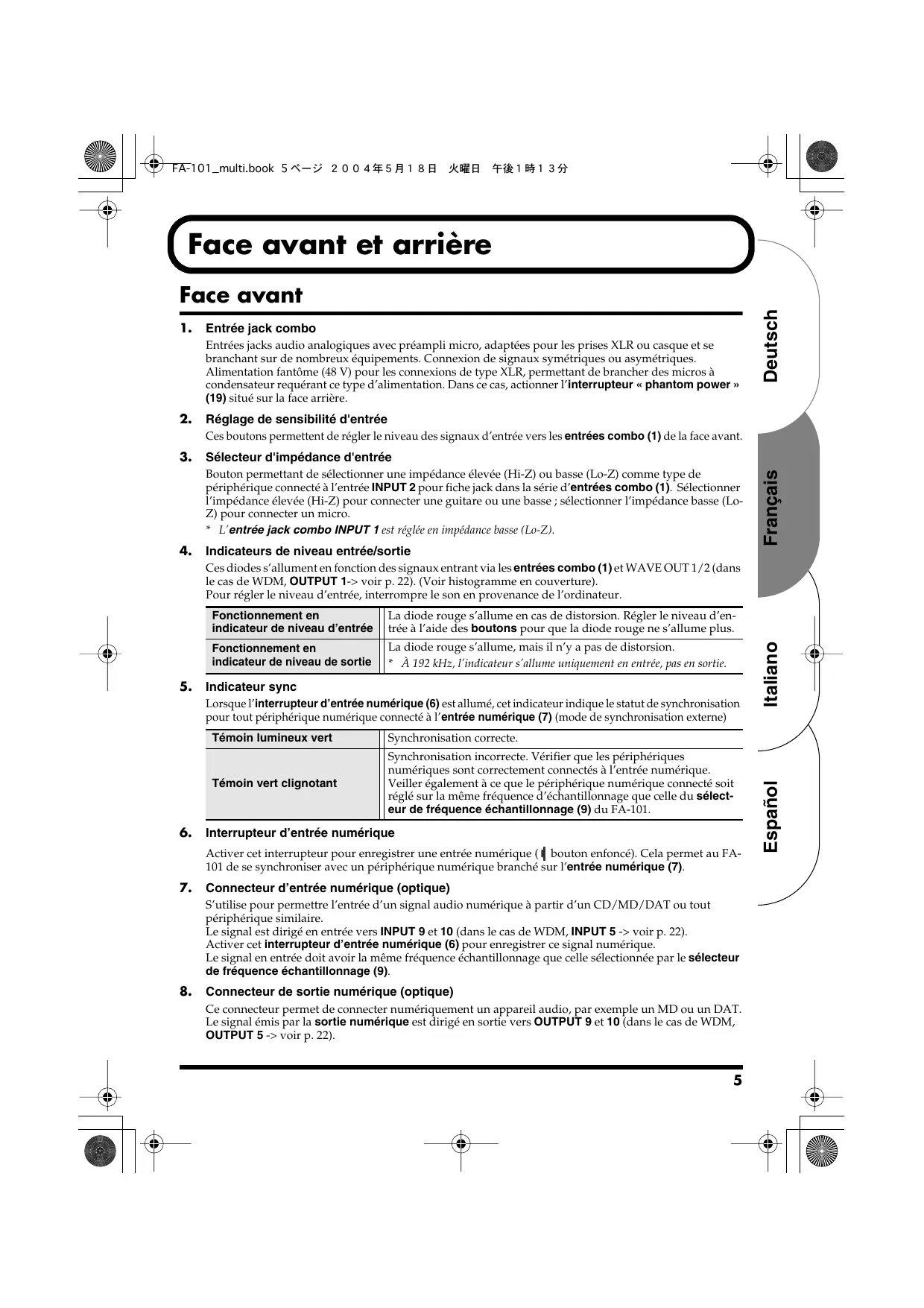

Face avant et arrière

Entrée jack combo Entrées jacks audio analogiques avec préampli micro, adaptées pour les prises XLR ou casque et se branchant sur de nombreux équipements. Connexion de signaux symétriques ou asymétriques. Alimentation fantôme (48 V) pour les connexions de type XLR, permettant de brancher des micros à condensateur requérant ce type d’alimentation. Dans ce cas, actionner l’ interrupteur « phantom power » (19) situé sur la face arrière.

Deutsch Face avant Réglage de sensibilité d'entrée Ces boutons permettent de régler le niveau des signaux d’entrée vers les entrées combo (1) de la face avant. Sélecteur d'impédance d'entrée Bouton permettant de sélectionner une impédance élevée (Hi-Z) ou basse (Lo-Z) comme type de périphérique connecté à l’entrée INPUT 2 pour fiche jack dans la série d’entrées combo (1). Sélectionner l’impédance élevée (Hi-Z) pour connecter une guitare ou une basse ; sélectionner l’impédance basse (LoZ) pour connecter un micro.

• L’entrée jack combo INPUT 1 est réglée en impédance basse (Lo-Z).

Indicateurs de niveau entrée/sortie Français

La diode rouge s’allume en cas de distorsion. Régler le niveau d’entrée à l’aide des boutons pour que la diode rouge ne s’allume plus. Fonctionnement en indicateur de niveau de sortie La diode rouge s’allume, mais il n’y a pas de distorsion.

• À 192 kHz, l’indicateur s’allume uniquement en entrée, pas en sortie. Indicateur sync Lorsque l’interrupteur d’entrée numérique (6) est allumé, cet indicateur indique le statut de synchronisation pour tout périphérique numérique connecté à l’ entrée numérique (7) (mode de synchronisation externe)

Témoin lumineux vert Synchronisation correcte. Témoin vert clignotant Synchronisation incorrecte. Vérifier que les périphériques numériques sont correctement connectés à l’entrée numérique. Veiller également à ce que le périphérique numérique connecté soit réglé sur la même fréquence d’échantillonnage que celle du sélecteur de fréquence échantillonnage (9) du FA-101. Interrupteur d’entrée numérique Activer cet interrupteur pour enregistrer une entrée numérique ( bouton enfoncé). Cela permet au FA101 de se synchroniser avec un périphérique numérique branché sur l’entrée numérique (7).

Connecteur d’entrée numérique (optique) S’utilise pour permettre l’entrée d’un signal audio numérique à partir d’un CD/MD/DAT ou tout périphérique similaire. Le signal est dirigé en entrée vers INPUT 9 et 10 (dans le cas de WDM, INPUT 5 -> voir p. 22). Activer cet interrupteur d’entrée numérique (6) pour enregistrer ce signal numérique. Le signal en entrée doit avoir la même fréquence échantillonnage que celle sélectionnée par le sélecteur de fréquence échantillonnage (9).

Connecteur de sortie numérique (optique) Ce connecteur permet de connecter numériquement un appareil audio, par exemple un MD ou un DAT. Le signal émis par la sortie numérique est dirigé en sortie vers OUTPUT 9 et 10 (dans le cas de WDM, OUTPUT 5 -> voir p. 22).

Fonctionnement en indicateur de niveau d’entrée Italiano Ces diodes s’allument en fonction des signaux entrant via les entrées combo (1) et WAVE OUT 1/2 (dans le cas de WDM, OUTPUT 1-> voir p. 22). (Voir histogramme en couverture). Pour régler le niveau d’entrée, interrompre le son en provenance de l’ordinateur. Face avant et arrière

Sélecteur de fréquence échantillonnage Détermine la fréquence échantillonnage pour l’enregistrement et la lecture des données audio. Pour activer ce réglage, quitter tous les logiciels puis éteindre et rallumer le FA-101.

• Utilisateur Macintosh : pour modifier la fréquence échantillonnage, commencer par mettre le FA-101 hors tension. Ensuite, ouvrir le menu Mac OS System Preferences—Sound et vérifier que EDIROL FA-101 a disparu des fenêtres Input et Output. Remettre ensuite le FA-101 sous tension. Pour plus d’informations sur l’affichage du menu Mac OS System Preferences—Sound, voir “Configuration des périphériques d’entrée/sortie” (p. 14). Le sélecteur de fréquence échantillonnage doit être réglé de manière à correspondre à la fréquence sélectionnée dans le logiciel. En cas d’utilisation d’un mode de synchronisation externe (c’est-à-dire si l’interrupteur DIGITAL IN est activé), la fréquence échantillonnage du périphérique externe doit être identique. [Limitations en cas d’utilisation du FA-101 à 192 kHz ]

• Indicateurs de niveau entrée/sortie Les indicateurs de niveau entrée/sortie (4) ne fonctionnent pas en sortie.

• Monitoring direct Seul le signal d’entrée peut être monitoré via les entrées combo (1).

10. Interrupteur de commande logicielle monitoring direct

(section table de mixage en monitoring direct) Enfoncer de bouton pour contrôler la table de mixage en monitoring direct ( voir histogramme en couverture) à partir d’un logiciel compatible ASIO 2.0. Une fois cette fonction activée, le logiciel est en mesure de contrôler le volume de monitoring, le pan et le statut on/off de chaque entrée. Lorsqu’elle est désactivée, les paramètres de la table de mixage ne sont pas pris en considération (by-pass), permettant de monitorer les signaux d’entrée à partir de toutes les entrées. C’est pratique pour tester les connexions en ignorant temporairement les paramètres du logiciel.

• Cette fonction n’est disponible que sous Windows.

11. Sélecteur STEREO/MONO (section monitoring direct)

Détermine si le signal d’entrée est monitoré en mode stéréophonique (STEREO) ou monophonique (MONO). Enfoncer le bouton pour le mode mono. Même lorsque le réglage monophonique est sélectionné (MONO), le signal audio est envoyé en stéréo vers l’ordinateur via FireWire (IEEE 1394). fig.direct-volume_f VOLUME

12. Volume monitoring direct

(section monitoring direct) Règle le volume du moniteur. Tourner le bouton vers la gauche (OUT 1/2) pour réduire le niveau du son en entrée. Tourner le bouton vers la droite (MONITOR) pour réduire le niveau du son provenant de l’ordinateur. Lorsque le bouton est réglé au milieu, le son provenant de l’ordinateur et celui parvenant aux entrées sont à 100% de capacité. 100% MONITOR 100% OUT 1/2

13. Volume du casque d’écoute

Règle le volume de la sortie Headphone (14). Ce réglage n’influence pas le volume des sorties jacks principales (MAIN OUT) (24) de la face arrière.

14. Prise jack casque

Cette prise sort le son mixé provenant des entrées jacks et de l’ordinateur (WAVE OUT 1/2 (dans le cas du, OUTPUT 1 -> voir p. 22)). La balance se règle par le volume de monitoring direct (12). Même lorsqu’un casque est connecté, le son sortant des sorties jacks principales (MAIN OUT) (24) de la face arrière n’est pas coupé.

15. Indicateur FireWire (IEEE 1394)

S’allume lorsque le FA-101 est connecté à l’ordinateur par un câble FireWire (IEEE 1394).

16. Témoin de mise sous tension

S’allume lorsque l’appareil est sous tension.

Face avant et arrière Face arrière

17. Interrupteur général

Deutsch Met l’appareil sous/hors tension (DC IN/OFF) et permet de commuter l’alimentation bus (BUS). BUS L’alimentation bus peut s’utiliser lorsque le FA-101 est connecté à l’ordinateur par un câble FireWire (IEEE 1394). Dans ce cas, l’alimentation provient de l’ordinateur via le câble FireWire (IEEE 1394). Pour utiliser l’alimentation bus, positionner le sélecteur sur BUS.

• Type 6 broches L’alimentation bus peut s’utiliser lorsque l’ordinateur dispose d’un connecteur à 6 broches IEEE 1394 (connecteur FireWire, connecteur iLink, connecteur DV).
• Sur certains ordinateurs, le FA-101 ne fonctionne pas en alimentation bus. Si c’est le cas, connecter l’adaptateur fourni dans une prise électrique CA pour alimenter le FA-101. L’équipement ne sera alors mis sous tension qu’en mettant l’interrupteur sur la position DC IN. Français

• Type 4 broches L’alimentation bus n’est pas utilisable avec les ordinateurs équipés d’un connecteur FireWire à 4 broches (IEEE 1394). Mettre l’interrupteur sur la position DC IN.

18. Adaptateur jack CA

19. Interrupteur d’alimentation fantôme

Interrupteur marche/arrêt pour l’alimentation fantôme des connecteurs XLR des entrées combo (1) situées sur la face avant.

20. Borne de mise à la terre

22. Connecteurs FireWire (IEEE 1394)

23. Bouton de réglage du niveau d’entrée

Règle le niveau du son aux entrées 7 et 8 (26). Les entrées 7 et 8 (26) sont conçues avec un gain supérieur permettant de les connecter à des périphériques audio dont la sortie est de niveau inférieur, par exemple les lecteur CD ou modules MIDI. Lorsque ces entrées servent à brancher des appareils dont le niveau est supérieur, par exemple une table de mixage, régler le niveau à l’aide du bouton de niveau d’entrée. Italiano

21. Connecteurs MIDI IN/OUT

• Lorsqu’aucun appareil n’est connecté aux jacks d’entrée, tourner le bouton complètement vers la gauche (MIN).

24. Sorties jacks principales (sorties 1, 2)

Sortie du son mixé provenant de l’ordinateur et des entrées.

25. Sorties jacks 3_8

(Sortie nominale : +4 dBu) Ces jacks transmettent des signaux audio analogiques avec prise en charge de la symétrie en sortie.

26. Sorties jacks 3_8

Se connectent pour recevoir des signaux audio depuis des tables de mixage, périphériques audio ou modules MIDI avec prise en charge de la symétrie en entrée.

Installation du pilote (Macintosh)

1. Démarrer le Macintosh en vérifiant que le FA-101 est déconnecté.

2. Connecter le FA-101 au Macintosh à l’aide d’un câble FireWire (IEEE 1394).

1. Brancher le câble d’alimentation sur le FA-101 sans allumer l’appareil.

2. Introduire l’adaptateur CA dans une prise CA.

3. Connecter le FA-101 au Macintosh à l’aide d’un câble FireWire (IEEE 1394).

3. Allumer le FA-101 en actionnant l’interrupteur principal.

■ Configuration des appareils d’entrée/sortie Pour utiliser le FA-101 avec le logiciel iTunes inclus dans un Macintosh, configurer les périphériques d’entrée/sortie comme suit : Le procédure de paramétrage des périphériques dépend du logiciel utilisé. Pour plus de détails sur ces réglages, voir le mode d’emploi du logiciel. Français Paramètres du pilote

1. Dans le menu Apple, sélectionner la boîte de dialogue System Preferences (préférences système)

et cliquer sur Sound.

2. Cliquer sur l’onglet Sound Effects (effets sonores) et sélectionner EDIROL FA-101 comme

paramètre “Play alerts and sound effects through” (Alertes et effets sonores via).

4. Si l’onglet Input (Entrée) est affiché, choisir EDIROL FA-101 comme paramètre “Choose a device

for sound output” (choisir un périphérique de sortie du son). ■ Paramétrage Mac OS Italiano

3. Cliquer sur l’onglet Output (sortie) et choisir EDIROL FA-101 comme paramètre “Choose a device

for sound output” (choisir une périphérique de sortie du son).

1. Ouvrir le dossier Applications du disque dur du Macintosh. Dans le dossier Utilities (Utilitaires),

double-cliquer sur Audio MIDI Setup (paramétrage audio MIDI). fig.audio-midi_fr.eps

Cliquer sur Add Device (ajouter un périphérique)

Cliquer sur MIDI Devices (périphériques MIDI) Español

Sélectionner une connexion en la déplaçant à l’aide de la souris.

Installation du pilote (Windows)

1. Insérer dans le lecteur du PC le CD-ROM fourni.

2. Dans le menu start (démarrer) de Windows, choisir “Run...” (exécuter)

La boîte de dialogue “Run” (exécuter) s’affiche.

3. Introduire le nom dans la boîte de dialogue (voir l’illustration) et cliquer sur [OK].

(Lettre du lecteur): \Driver\XP_ENG\setup.exe

• Dans notre exemple, il s’agit de la lettre D:, mais le nom du lecteur peut varier d’un système à l’autre. Spécifier la lettre du CD-ROM du PC utilisé.

4. La boîte de dialogue EDIROL FA-101 Driver Setup (paramétrage du pilote EDIROL FA-101) s’affiche.

Cliquer sur [Install] (installer).

5. À ce moment, une boîte de dialogue “Setup is now ready to install the drivers” (des pilotes vont

être installés) s’affiche. Connecter le FA-101 à l’ordinateur à l’aide d’un câble FireWire (IEEE 1394).

1. L’interrupteur d’alimentation sur OFF, reliez le cordon secteur au FA-101.

2. Introduire l’adaptateur CA dans une prise CA.

3. Connecter le FA-101 à l’ordinateur à l’aide d’un câble FireWire (IEEE 1394).

6. Mettre le FA-101 sous tension en appuyant sur l’interrupteur principal.

Le message “Found New Hardware” (Nouveau matériel trouvé) s’affiche près de la barre des tâches. Veuillez patienter.

7. Une boîte de dialogue Welcome to the Found New Hardware Wizard (bienvenue dans l’assistant

Nouveau matériel trouvé) s’affiche. Vérifier qu’elle indique “EDIROL FA-101 Sub 1,” choisir “Install the software automatically (Recommended) (installation automatique (recommandé)),” et cliquer sur [Next] (suivant).

8. Une boîte de dialogue “Completing the Found New Hardware Wizard” (Finalisation de

l’assistant Nouveau matériel trouvé) s’affiche. Cliquer sur [Finish] (terminer). Le message “Found New Hardware” (Nouveau matériel trouvé) s’affiche à nouveau près de la barre des tâches. Veuillez patienter.

9. Une boîte de dialogue Welcome to the Found New Hardware Wizard (Bienvenue dans l’assistant

Nouveau matériel trouvé) s’affiche. Vérifier qu’elle indique “EDIROL FA-101 Sub 2,” choisir “Install the software automatically (Recommended),” (Installation automatique (recommandé)), et cliquer sur [Next] (suivant).

10. Une boîte de dialogue “Completing the Found New Hardware Wizard” (Finalisation de

l’assistant Nouveau matériel trouvé) s’affiche. Cliquer sur [Finish] (terminer). Le message “Found New Hardware” (Nouveau matériel trouvé) s’affiche près de la barre des tâches.

11. Dans la boîte de dialogue EDIROL FA-101 Driver Setup déjà à l’écran, cliquer sur [I Completed the

Above Steps] (Les étapes ci-dessus ont été complétées). Le message “Found New Hardware” (Nouveau matériel trouvé) s’affiche près de la barre des tâches.

12. La boîte de dialogue Welcome to the Found New Hardware Wizard (Bienvenue dans l’assistant

Nouveau matériel trouvé) s’affiche. Vérifier qu’elle indique “EDIROL FA-101,” choisir “Install the software automatically (Recommended),” (Installation automatique (recommandé)) et cliquer sur [Next] (suivant).

13. Une boîte de dialogue “Completing the Found New Hardware Wizard” (Finalisation de

l’assistant Nouveau matériel trouvé) s’affiche. Cliquer sur [Finish] (terminer). Le message “Found New Hardware” (Nouveau matériel trouvé) s’affiche à nouveau près de la barre des tâches. L’installation du pilote est alors terminée.

Installation du pilote (Windows) Priorité aux tâches de fond

1. Ouvrir la boîte de dialogue System Properties (propriétés système).

1. Dans le menu de démarrage Windows, choisir Control Panel (panneau de configuration).

2. Dans “Pick a category,” (choisir une catégorie) cliquer sur “Performance and Maintenance”

(performances et maintenance).

3. Dans “or Pick a Control Panel icon,” (ou choisissez une icône du tableau de configuration)

cliquer sur l’icône System (système). Deutsch Des craquements peuvent être perceptibles dans le son lorsque ce paramètre n’est pas réglé. Pour garantir un traitement correct des données audio et MIDI, paramétrer comme suit :

2. Cliquer sur l'onglet Advanced (avancé).

4. Cliquer sur l'onglet Advanced (avancé).

5. Dans Processor Scheduling (horaires du processeur), sélectionner “Background services,”

(services en tâche de fond) et cliquer sur [OK]. Español Italiano

6. Dans la boîte de dialogue System Properties (Propriétés du système), cliquer sur [OK]. La boîte de

dialogue System Properties se ferme. Passer ensuite au paramétrage des périphériques audio et MIDI. (-> “Paramètres du pilote” (p. 22)) Français

3. Cliquer sur [Settings] (paramètres), à droite de la zone Performance.

La boîte de dialogue Performance Options (options de performances) s'affiche.
