M-10MX - Table de mixage audio ROLAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage audio stéréo 10 canaux
Marque	Roland
Modèle	M-10MX
Alimentation	Adaptateur secteur (DC IN) ou 6 piles LR6 (AA) ; interrupteur POWER sélectionne DC IN ou BATT
Entrées	6 entrées jack 6,35 mm (canaux 1-6, symétrique/asymétrique), 4 entrées RCA (canaux 5-10), 1 mini-jack stéréo 3,5 mm (entrée micro avec alimentation plug-in)
Sorties	2 sorties jack/RCA combinées (MAIN OUTPUT), 1 sortie casque mini-jack stéréo, 1 sortie numérique optique (TOSLINK) et 1 sortie numérique coaxiale (RCA)
Fréquence d'échantillonnage numérique	Sélectionnable : 44,1 kHz, 48 kHz, 96 kHz
Fonctions principales	Mixage audio 10 canaux avec réglages de sensibilité (SENS), volume par canal, volume principal (MAIN), volume casque, témoin OVERLOAD, interrupteur POWER SAVE, sélecteur SAMPLE RATE
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de solvants ni de produits abrasifs
Sécurité	Mettre le volume MAIN à zéro avant mise sous/hors tension ; respecter l’ordre de mise sous tension (périphériques avant la console) ; ne pas exposer à l’humidité
Pièces détachées et réparabilité	Pièces détachées disponibles auprès du service après-vente Roland ; réparation par un technicien agréé
Informations générales	Utilisation en studio, post-production vidéo, sonorisation légère ; compatible micros dynamiques et à électret (alimentation plug-in sur mini-jack)

FOIRE AUX QUESTIONS - M-10MX ROLAND

Comment brancher un microphone sur la table M-10MX ?

Branchez le microphone sur une entrée jack 6,35 mm (canaux 1 à 6) ou sur le mini-jack stéréo (canaux 1/2) pour un micro stéréo avec alimentation plug-in. Réglez le bouton SENS correspondant sur la position MIC en tournant vers la droite.

Pourquoi le témoin OVERLOAD s'allume-t-il ?

Le témoin OVERLOAD s'allume lorsque le signal mélangé est trop fort et approche de la distorsion (6 dB avant l'écrêtage). Pour y remédier, tournez les boutons SENS des canaux concernés vers la gauche pour réduire le niveau d'entrée.

Comment utiliser la sortie numérique (DIGITAL OUTPUT) ?

La sortie numérique fournit le même signal que les sorties MAIN. Vous pouvez utiliser simultanément les connecteurs optique (TOSLINK) et coaxial (RCA). Sélectionnez la fréquence d'échantillonnage souhaitée (44,1, 48 ou 96 kHz) avec le sélecteur SAMPLE RATE. Assurez-vous que l'interrupteur POWER SAVE est sur OFF pour que le signal numérique soit présent.

Comment régler le volume du casque ?

Utilisez le bouton Volume situé à côté de la prise casque (mini-jack stéréo). Ce réglage est indépendant du volume MAIN : il contrôle uniquement le niveau du casque.

Que faire si le son est distordu ?

Réduisez le niveau d'entrée en tournant le bouton SENS du canal concerné vers la gauche. Vérifiez aussi que le volume MAIN n'est pas trop élevé. Si le témoin OVERLOAD clignote fréquemment, baissez encore le SENS.

Comment brancher un clavier ou une source ligne ?

Branchez le clavier sur une entrée jack 6,35 mm (canaux 1 à 6). Réglez le bouton SENS correspondant sur la position LINE en tournant vers la gauche. Si le clavier a une sortie stéréo, utilisez les entrées L et R du même canal.

Qu'est-ce que la fonction POWER SAVE ?

L'interrupteur POWER SAVE coupe le signal numérique sur la sortie DIGITAL OUTPUT pour économiser l'énergie. Placez-le sur ON pour activer l'économie d'énergie (pas de signal numérique), sur OFF pour un fonctionnement normal avec sortie numérique active.

Peut-on utiliser la table avec des piles ?

Oui, la M-10MX peut fonctionner sur 6 piles LR6 (AA). Placez l'interrupteur POWER sur BATT. Le témoin POWER indique l'état des piles : plus il est lumineux, plus les piles sont chargées ; s'il s'éteint, remplacez les piles.

Quel ordre de mise sous tension faut-il respecter ?

1. Mettez la console et les périphériques hors tension. 2. Branchez les appareils. 3. Réglez les SENS (MIC/LINE). 4. Mettez les volumes canaux dans la zone pré-délimitée. 5. Coupez le volume MAIN et le volume casque. 6. Allumez les périphériques. 7. Allumez la console (POWER sur DC IN ou BATT). 8. Montez lentement le volume MAIN.

Comment nettoyer la table de mixage ?

Utilisez un chiffon doux et sec pour nettoyer la surface. N'utilisez jamais de solvants, de produits abrasifs ni de liquides. Évitez l'humidité et les températures extrêmes.

MODE D'EMPLOI M-10MX ROLAND

Ces boutons réglement la sensibilité de l'entrée (niveau d'entrée du signal), ce qui permet de mélanger les signaux de chaque canal sans parasitage ni distorsion. Tourner le bouton SENS vers la droite pour accroître la sensibilité (le niveau d'entrée), et vers la gauche pour réduire la sensibilité (réduire le niveau d'entrée). Si un microphone est branché sur l'un des jacks 1 à 6, tourner le bouton SENS vers la droite pour le mettre sur la position « MIC ». Si un appareil doté d'une sortie « ligne » est raccordé à la console (clavier, etc.), tourner le bouton SENS vers la gauche pour le mettre sur la position « LINE ». * Chaque bouton SENS commande les entrées de deux canaux (L/R, soit gauche et droite).

Boutons de volume canaux

Commande le volume de chaque canal. À maintenir en principe dans la zone prédéfinie sur la graduation. * Chaque bouton de volume commande les entrées de deux canaux (L & R, soit gauche et droite).

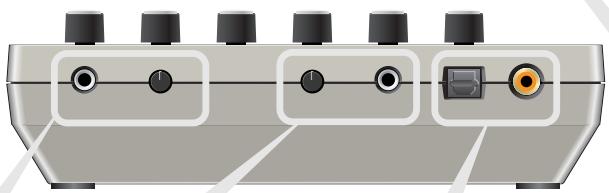

Mini-jack d'entrée stéréo compatible alimentation plug-in

Ce connecteur est destiné à un microphone stéréo compatible alimentation Plug-in.

Le signal du microphone parvient sur les canaux 1 et 2.

Si un autre appareil est raccordé aux connecteurs d'entrée 1 et 2 du panneau arrière, les deux signaux sont mélangés.

• Les micros monauraux ne sont pas pris en charge.
• Le bouton SENS 1/2 n'a en effet sur ce connecteur.

Bouton volume

Commande le niveau d'entrée du connecteur micro.

Tourner ce bouton vers la gauche pour baisser le volume.

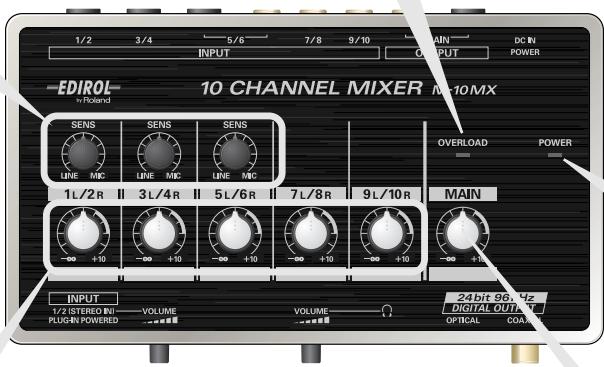

Témoin « overload

S'allume lorsque le signal mélange est trop fort. S'il s'allume fréquemment, tourner le bouton SENS de chaque canal vers la gauche pour réduire le niveau d'entrée (p. 7). * Ce témoin s'allume lorsque le signal atteint un niveau inférieur de 6 dB au niveau d'échage (niveau auquel la distorsion commence).

Prise casque (mini-jack stéréo)

Connexion prévue pour un casque audio.

Bouton volume

Commande le volume du signal alimentant le casque audio.

• Le volume MAIN est sans effet sur le volume casque.

Connecteurs de sortie numérique (« digital OUTPUT »)

Ces connecteurs fournissent un signal numérique correspondant aux signaux présents sur les connecteurs OUTPUT.

L'appareil est doté d'un connecteur optique et d'un connecteur coaxial qui peuvent servir simultanément.

• Aucun signal n'est présent sur ces connecteurs si l'interrupteur POWER SAVE est sur la position « ON ».

Interrupteur marche-arrêt (« POWER »)

Cet interrupteur met l'appareil sous tension et hors tension. Le positionner sur « DC IN » si l'appareil est alimenté via l'adaptateur secteur, ou sur « BATT » s'il est alimenté par des piles; le témoin « POWER » s'allume, indiquant que la console est sous tension.

Connecteur DC IN pour adaptateur secteur

Brancher l'adaptateur fourni sur cette prise.

Témoin de mise sous tension (« POWER »)

S'allume lorsque on met la console sous tension.

• En alimentation sur piles, la luminosité de ce témoin indique la charge des piles. Si le témoin s'est éteint, remplaçer les piles.

Bouton de volume « MAIN

Commande le volume général du signal mélangé des divers canaux.

• Ce bouton n'aeldom effet sur le niveau de sortie de la prise casque.

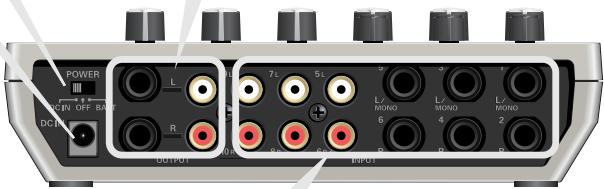

Connecteurs de sortie jack/rca (OUTPUT)

Ces prises fournissant le signal mélange (somme de toutes les sources.)

Ces connecteurs mixtes de type jack/RCA permettent d'envoyer le signal vers divers périphériques. Prise jack quart de pouce prénatal en charge les fiches jack stéréo (connexion symétrique) et mono (connexion asymétrique).

• Dans le cas d'une connexion symétrique, s'assurer que les fiches jack utilisées sont câblées comme indiqué ci-après. ATTENTION : sur certains appareils, PHASE et NEUTRE sont inversés.

Canaux 1 à 4, 5, 6 (jacks quart de pouce)

Ces connecteurs sont conçus pour le branchement d'instruments de musique électroniques ou de microphones. Pour un micro ou tout autre périphérique monaural, utiliser le connecteur « L (MONO) »

Canaux 5, 6, 7 à 10 (prises RCA)

Ces connecteurs sont conçus pour le branchement de périphériques de production multimédia ou d'appareils audio (lecteurs de CD/MD, etc.).

Les canaux 5/6 sont dotés de connecteurs jacks et RCA pouvant servir simultanément.

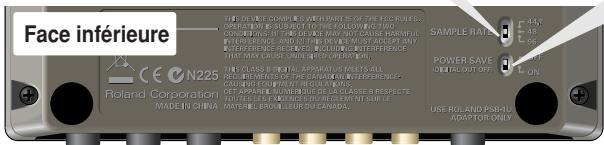

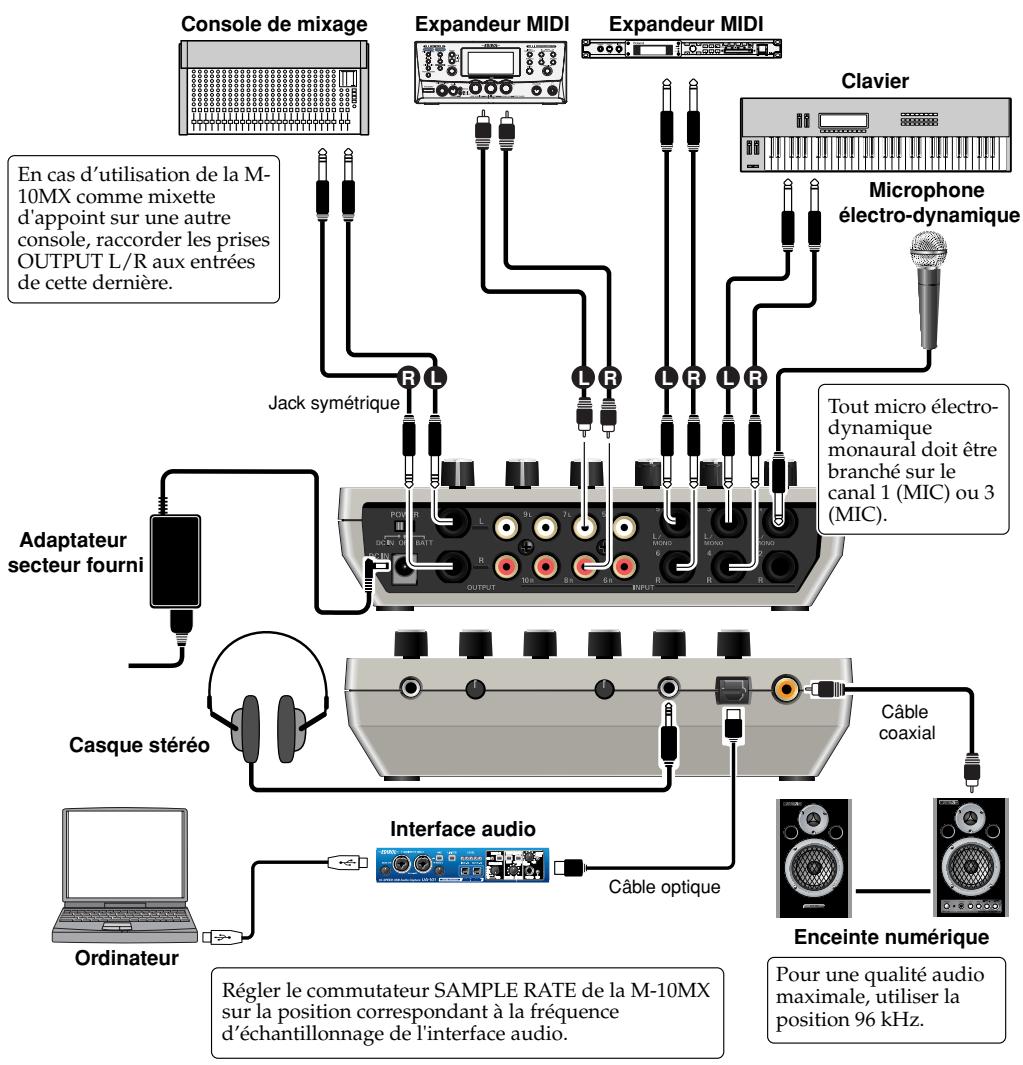

Sélecteur de fréquence d'échantillonnage

Permet de sélectionner la fréquence d'échantillonnage (44.1, 48 ou 96kHz) du signal audionumérique en sortie sur la prise DIGITAL OUTPUT.

SAMPLE RATE

44.1 48 96

Interrupteur POWER SAVE

Active et désactive la fonction d'économie d'énergie.

Cette fonction coupe le signal numérique en sortie sur la prise DIGITAL OUTPUT, ce qui réduit la consommation électrique.

POWERSAVE DIGITAL OUT OFF

OFF ON

• Production multimédia : se rapporte à divers systèmes récents de traitement de l'image et du son par ordinateur.

• Mettre à zéro le volume MAIN de la console ainsi que le volume des enceintes numériques avant mise sous tension ou hors tension de la M-10MX.

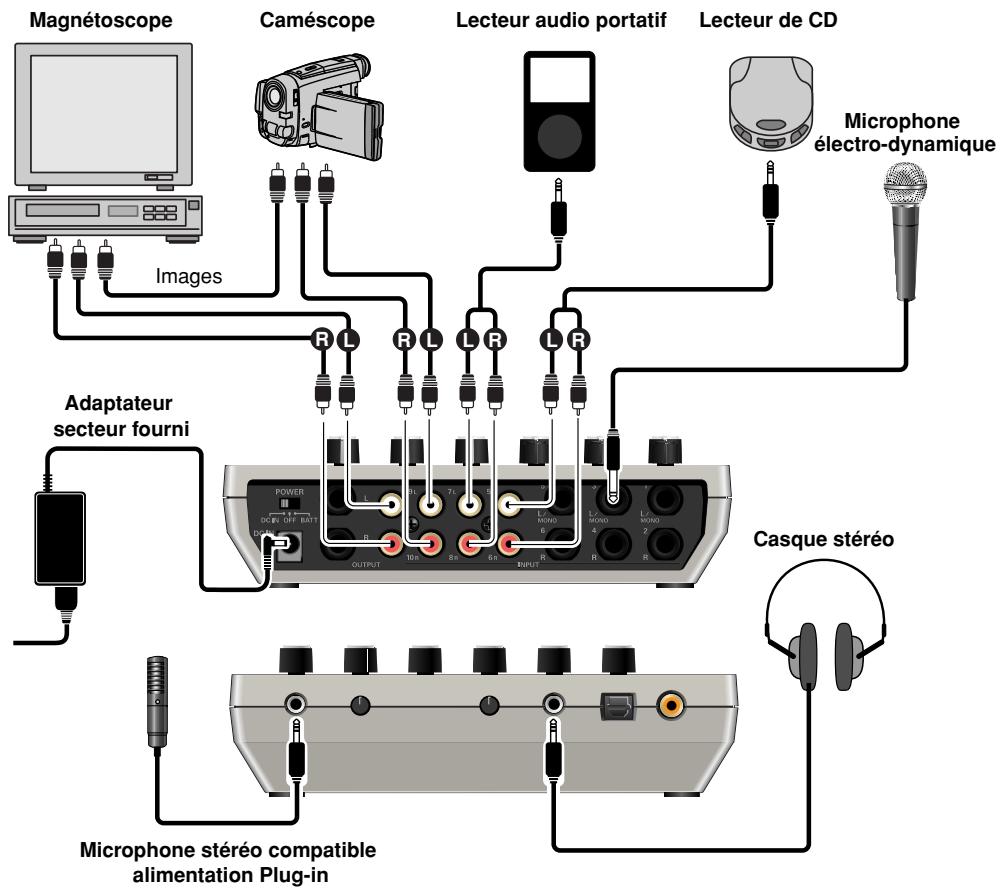

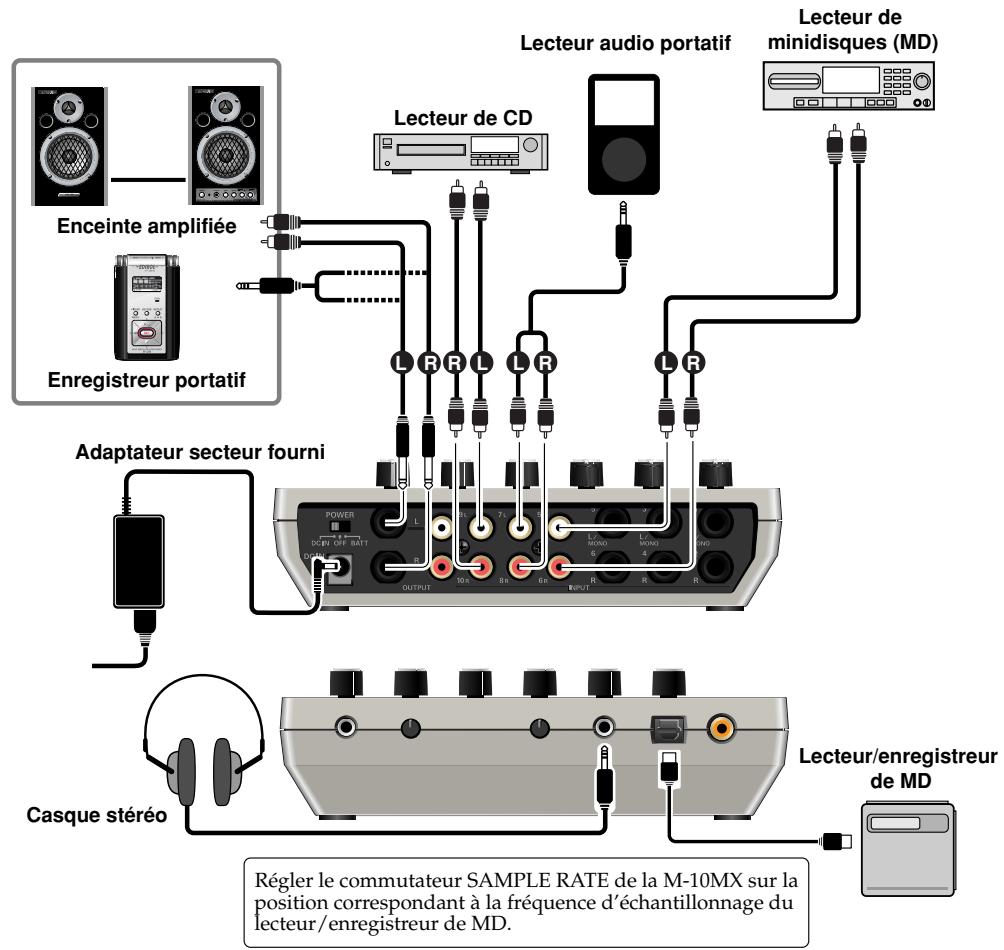

Utilisation de diverses sources audio en post-prod. video

• La post-production consiste entre autres en l'ajout de sources audio (musique, effets sonores, narration, etc.) à un signal vidéo pré-enregistré.

Remarque

Une fois les connexions effectuées (cf. p. 4 à 6), mettre sous tension les différents appareils, dans l'ordre indiqué. Ne pas respecter cet ordre peut entraîner des dysfonctionnements et/ou endommager les enceintes ou tout autre appareil.

1. Mettre hors tension la M-10MX et les appareils à connecter.
2. Brancher ces appareils sur la console.

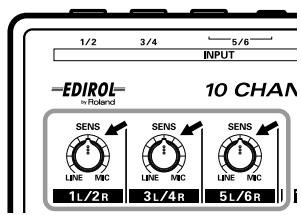

3. Si un microphone est branché sur les canaux 1L/2R, 3L/4R, ou 5L/6R, mettre le bouton SENS de canal concerné sur la position « MIC ». Dans le cas d'un appareil autre qu'un microphone, mettre le bouton SENS sur la position « LINE ».

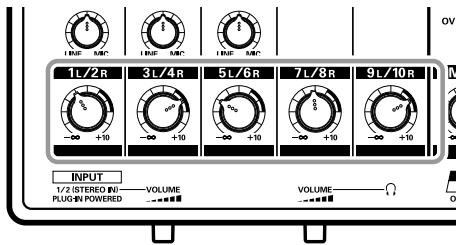

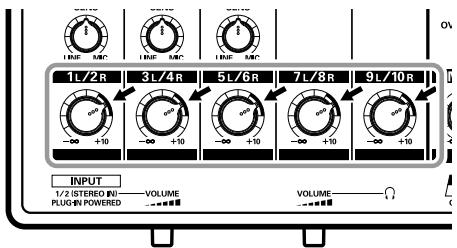

4. Régler les boutons de volume des différents canaux sur la zone pré-délimitée.

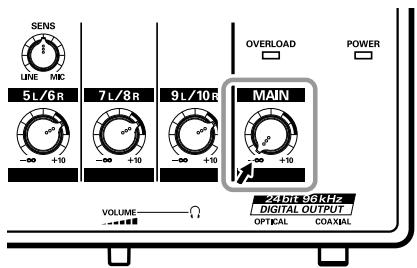

5. Régler le bouton de volume MAIN sur la position « -∞

• Couper le volume MAIN et le volume casque avant de mettre la console sous tension. Les enceintes sont susceptibles de produire un son à la mise sous tension - ce phénomène est normal.

1. Mettre sous tension les appareils branchés sur la console.
2. Mettre l'interrupteur POWER sur la position « DC IN » ou « BATT »
3. Monter lentement le volume MAIN.
4. Régler le volume des canaux 1 à 6 à l'aide des boutons SENS.
5. Couper le volume des canaux qui ne servent pas.
6. Pour un signal en sortie exempt de parasites et de distorsion, régler les boutons SENS de manière à ce que le témoin OVERLOAD clignote brièvement lors des crêtes.
