FERRARI GAMEPAD 430 SCUDERIA - Manette de jeu THRUSTMASTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Manette de jeu
Marque	THRUSTMASTER
Modèle	FERRARI GAMEPAD 430 SCUDERIA
Compatibilité	PlayStation 3, PC (Windows)
Connexion	USB (câble intégré)
Dimensions (approx.)	15 x 10 x 6 cm
Poids (approx.)	250 g
Alimentation	Via port USB
Sticks analogiques	2 sticks analogiques progressifs
Croix directionnelle	Croix digitale
Roue optique	1 roue optique progressive (2 modes de sensibilité)
Gâchettes	2 gâchettes progressives
Boutons programmables	Boutons MAPPING et PRESET, LED indiquant l'état
Modes de fonctionnement	PS3, PC 4 axes, PC 5 axes, PC 7 axes
Mémoire interne	EEPROM pour sauvegarder les presets (même débranchée)
Programmation	Automatique (prédéfini) et manuelle (personnalisable)
Fonctions avancées	Inversion de boutons/sticks, affectation roue/gâchettes
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides.
Sécurité	Ne pas ouvrir, éviter les chocs et l'humidité. Débrancher en cas de dysfonctionnement.
Pièces détachées	Contacter le support technique Thrustmaster
Garantie	2 ans (défauts matériels et de fabrication)
Recyclage	Ne pas jeter avec les déchets ménagers. Déposer dans un point de collecte DEEE.

FOIRE AUX QUESTIONS - FERRARI GAMEPAD 430 SCUDERIA THRUSTMASTER

La manette est-elle compatible avec PlayStation 4 ou Xbox ?

Non, ce modèle est conçu spécifiquement pour PlayStation 3 et PC. Il n'est pas compatible avec PlayStation 4, Xbox ou d'autres consoles.

Comment basculer entre les différents modes d'axes sur PC ?

Appuyez sur le bouton MODE pour basculer entre les modes : 4 axes (éteint), 5 axes (rouge) et 7 axes (vert). Chaque mode offre des possibilités de configuration différentes.

Pourquoi ma manette ne fonctionne-t-elle pas sur PlayStation 3 ?

Assurez-vous que le bouton MODE est éteint (mode PS3). Vérifiez également que votre manette officielle est éteinte ou en mode manette 2. La manette ne possède pas de bouton PS.

Comment programmer la roue optique ou les gâchettes ?

Activez d'abord le PRESET MANUEL (bouton PRESET allumé en vert). Appuyez sur MAPPING, puis sur le bouton/direction à programmer, et enfin sur la roue ou la gâchette souhaitée. Le preset manuel est sauvegardé automatiquement.

Comment réinitialiser tous les paramètres personnalisés ?

Appuyez simultanément sur les boutons MAPPING + SELECT + START. Les LEDs clignotent en vert et rouge pendant 2 secondes. Tous les presets manuels sont effacés.

La roue optique est-elle réglable ?

Oui, deux modes de sensibilité sont disponibles : Normal (par défaut) et Haut. Pour passer en mode haut, maintenez la direction HAUT de la roue et appuyez sur MAPPING. Pour revenir en mode normal, maintenez BAS et appuyez sur MAPPING.

Quels types de jeux bénéficient des gâchettes progressives ?

Les gâchettes progressives offrent un contrôle précis dans les jeux de course (accélération/freinage progressifs), les FPS (cadence de tir), les sports (dosage de la force) et l'aviation.

Comment tester la manette sur PC ?

Dans le Panneau de configuration Windows, ouvrez Contrôleurs de jeu. Sélectionnez la manette et cliquez sur Propriétés. Vous pouvez y tester les boutons, axes et forces de vibration.

La manette conserve-t-elle les réglages après débranchement ?

Oui, grâce à la mémoire EEPROM intégrée, vos presets manuels sont sauvegardés même lorsque la manette est débranchée ou éteinte.

Que faire en cas de dysfonctionnement ?

Consultez la FAQ sur le site ts.thrustmaster.com ou contactez le support technique par téléphone ou email. Sous garantie, le produit peut être réparé ou remplacé.

MODE D'EMPLOI FERRARI GAMEPAD 430 SCUDERIA THRUSTMASTER

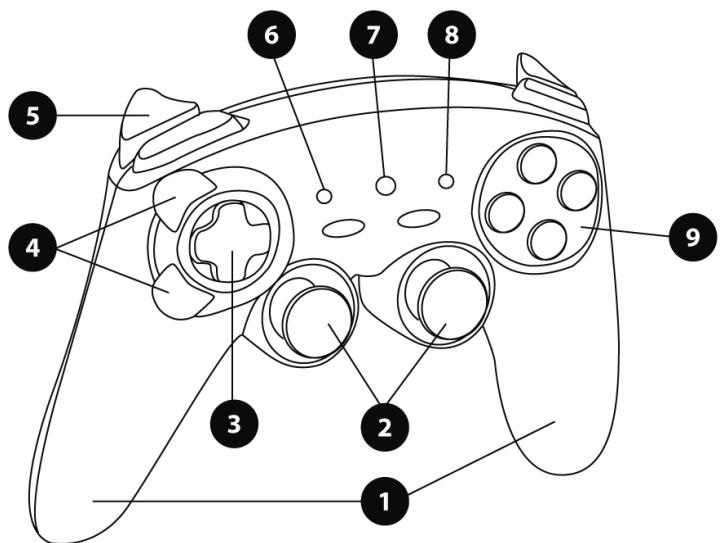

Manuel de l'utilisateur

1. Poignées
2. 2 sticks analogiques progressifs
3. Croix digitale
4. Roue optique progressive
5. 2 Gachettes progressives
6. Bouton Led HOME pour Playstation®3 et MODE pour PC
7. Bouton Led MAPPING (pour programmer et indiquer l'état de la Connexion)
8. Bouton Led PRESET (pour besoin son programme)
9. Boutons d'actions

Avertissement

• En cas de mauvais fonctionnement dû à une émission electrostatique, quittez le jeu et débranchez le périphérique de votre ordinateur ou de votre console. Pour rejouer, rebranchez le périphérique et relancez le jeu.
• Evitez d'actionner les mini-sticks, la roue optique ou les gâchettes lorsque vous branchez votre manette (pour éviter tout problème de calibration)

TABLEAU DES « MODES » SUPPORTES

Support	MODE	Couleur du bouton MODE (8)
PLAYSTATION® 3	« PS3 »	ETEINT
PC	« 4 AXES »	ETEINT
	« 5 AXES »	ROUGE
	« 7 AXES »	VERT

Installation sur « playstation® 3

1. Branchez le connecteur USB sur un port USB de la console.
2. Allumez your console.
3. Basculez votre manette en mode « PS3 » : le bouton MODE doit être éteint. (pour cela, si nécessaire, appuyez sur le bouton jusqu'à ce qu'il s'éteigne.)
4. Lancez le jeu.

Vous êtes maintenant prêt à jouer

MODE « PLAYSTATION® 3 »

CONFIGURATION DU « PRESET AUTOMATIQUE » - PLAYSTATION® 3

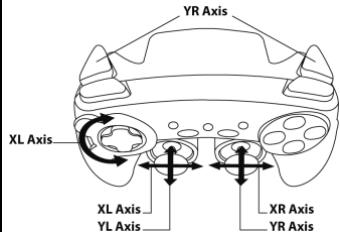

Mode « PS3 »

Bouton MODE ETEINT

lci:

• « Roue optique » associée à la direction « Gauche/Droite » du mini-stick gauche
• « Gachette Droite » associée à la direction « Haut » du mini-stick droit
• « Gachette Gauche » associée à la direction « Bas » du mini-stick droit

Remarques importantes sur « playstation® 3 »:

• Sur « Playstation® 3 », votre bouton MODE doit absolument être « ETEINT » (et non rouge ou vert). Pour cela, appuyez sur le bouton si nécessaire.
• La manette ne possède pas de « détecteur de mouvement » ni de bouton « PS » comme c'est le cas sur la manette officielle livrée avec votre console.
• En mode « 1 Joueur » si votre manette officielle est allumée, il est alors nécessaire de basculer celle-ci en « port manette 2 » afin que votre manette Ferrari soit fonctionnelle.
• Sur « Playstation® 3 », la manette n'est compatible qu'avec les jeux « Playstation® 3 ».

(et ne fonctionnera pas avec les yeux « Playstation® 2 ».)

• Pour quitter vos yeux « Playstation® 3 », utilisez le bouton « PS » de votre manette officielle

Installation sur PC

Le CD-ROM fourni avec ce produit permet d'installer les pilotes Force Feedback.

1. Insérez le CD-ROM d'installation dans votre lecteur de CD-ROM. Suivez les instructions affichées à l'écran pour installer les pilotes Force Feedback. Une fois l'installation terminée, cliquez sur Terminer et redémarrez votre ordinateur.
2. Au redémarrage de l'ordinateur, reliez le connecteur USB à l'un des ports USB de la nouvelle centrale. Windows® détectera automatiquement le nouveau périphérique.
3. Installation des pilotes

L'installation des pilotes est automatique. Suivez les instructions affichées à l'écran pour terminer l'installation.

1. Sélectionnez Démarrer/Paramètres/Panneau de configuration puis double-cliquez sur Contrôleurs de jeu (ou Options de jeu selon votre système d'exploitation)

La boîte de dialogue Contrôleurs de jeu affichera le nom de la manette avec l'été OK.

1. Dans le Control Panel, cliquez sur Propriétés pour configurer votre manette :
2. Test du péripérique : vous permet de tester et visualiser les boutons, le D-Pad et les axes des 2 mini-sticks, de la roue optique et des 2 gachettes
3. Tester les forces : vous permet de tester 8 effets de vibrations et de configurer le réglage des effets de vibrations.

Vous êtes maintenant prêt à jour

Selection des « AXES » sur PC

• Sélection des axes par « Software » : Dans la page 1 du Control Panel, cliquez sur le nombre d'axes désiré puis sur Ok.
• Sélection des axes par « Hardware » :

Pressez le bouton MODE (6) pour sélectionner le nombre d'axes actifs.

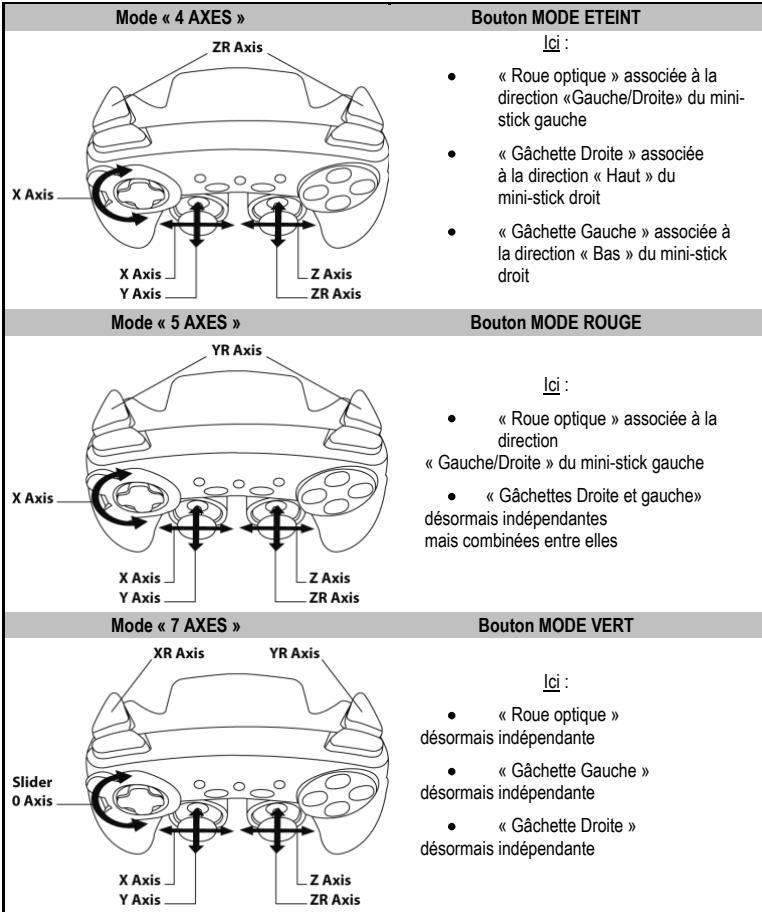

3 MODES d'axes disponibles sur PC

CONFIGURATION DES « PRESET AUTOMATIQUE » - PC

Pour bien comprendre toutes les possibilités offertes sur PC, essayez-les dans le « Contrôleur de jeu » de Windows

Reglage de la sensibilite de la ROUE optique

La roue optique (4) possède 2 modes de sensibilité :

• Sensibilité Normale (mode par défaut)
• Sensibilité Haute (nécessite un paramétrage)

Paramétrage en mode « Sensibilité Haute » :

Etapes	Action	Couleur du bouton MODE
1	Levez et maintainir la direction « HAUT » de la roue optique.	Cignote en Rouge 2 secondes
2	Pressez et relâchéze le bouton MAPPING (7).

Votre roue optique est désormais plus sensible. (Opération à effectuer à chaque redémarrage ou déconnexion de la manette)

Paramétrage pour retourner en mode « Sensibilité Normale » :

Etapes	Action	Couleur du bouton MODE
1	Baissez et maintainir la direction « BAS » de la roue optique	Clignote en Vert 2 secondes
2	Pressez et relâchéz le bouton MAPPING (7)

Votre roue optique est revenue en Sensibilité Normale (qui est le mode par défaut)

2 MODES de programmation

Le bouton et sa Led PRESET (8) vous permettent de visualiser le type de programmation choisi :

AUTOMATIQUE (préprogramme) ou MANUEL (programme par vous-même). Une simple pression sur ce bouton vous permettra (même en cours de jeu) de basculer d'une programmation à l'autre.

• « PRESET AUTOMATIQUE » (Bouton PRESET ETEINT)

Il s'agit ici de la programmation par défaut : les fonctions de la roue optique et des gâchettes sont préprogrammées ainsi que les positions des boutons, directions des mini-sticks et de la croix digitale. REPORTEZ-VOUS AUX SCHEMAS « CONFIGURATION DES PRESET AUTOMATIQUE »

• « PRESET MANUEL » (Bouton PRESET VERT)

Il s'agit ici de vos programmations personnelles :

• Les boutons, directions des mini-sticks et de la croix peuvent être :
• soit programmés sur la roue optique et les gâchettes,
• soit inversés entre eux.
• Vous pouvez modifier à votre convenance et à volonté ces programmes
• Elles sont automatiquement sauvegardées à l'intérieur de votre manette (même débranchée)
• Lorsque «PRESET MANUEL» est vierge, il est alors identique au «PRESET AUTOMATIQUE»

Programmation de la ROUE optique et des gachettes

Les 2 directions de la roue optique ainsi que les 2 gachettes progressives peuvent être programmées à l'aide du bouton MAPPING (7).

-Exemples d'applications possibles :

Programmer un bouton, la direction d'un mini-stick ou de la croix digitale :

• sur la direction « haut » ou « bas » de la roue optique
• sur la « gâchette droite » ou « gâchette gauche »

- Procédure de programmation sur la roue optique et sur les gâchettes :

Etapes	Action	Couleur du bouton PRESET
1	Activez « PRESET MANUAL » (8) en appuyant sur le bouton.	Allumé en Vert
2	Pressez et relâchéz le bouton MAPPING (7).	Allumé en Rouge
3	Pressez et relâchéz le bouton ou la direction à programmer.	Clignote en Rouge
4	Levez ou bisessez la direction de la roue optique ou actionné la gâchette sur laquelle vous désírez placer votre fonction.	Allumé en Vert

Votre « PRESET MANUEL » est désormais actif et actualisé

(avec notre programmation effectuée sur la roue optique ou les gachettes)

Inversion des boutons / mini-sticks / CROIX digitale

Tous les boutons, les directions des mini-sticks et de la croix digitale peuvent être inversés à l'aide du bouton MAPPING (7).

-Exemples d'applications possibles :

-Inverser les boutons entre eux -Inverser les 2 mini-sticks

(dans ce cas, vous devez basculer les 4 directions du premier stick vers les 4 directions du second)

-Inverser la croix digitale avec un mini-stick (dans ce cas, vous devez basculer les 4 directions de la croix vers les 4 directions du stick désiré)

- Procédure d'inversion des boutons, mini-sticks et croix

(ne fonctionne pas pour la roue optique et les gachettes sauf sur PC en mode « 7 axes »)

Etapes	Action	Couleur du bouton PRESET
1	Activez « PRESET MANUEL » (8) en appuyant sur le bouton.	Allumé en Vert
2	Pressez et relâchéz le bouton MAPPING (7).	Allumé en Rouge
3	Pressez et relâchéz le bouton ou la direction à inverser.	Clignote en Rouge
4	Pressez et relâchéz le bouton ou la direction sur lequel ou laquelle vous désirez placer votre fonction.	Allumé en Vert

Votre « PRESET MANUEL » est désormais actif et actualisé (avec vos 2 fonctions inversées)

Memoire EEPROM

• Voiture manette dispose d'une puce interne qui garde en mémoire l'ensemble de vos programmations

« PRESET MANUEL » (même manette éteinte ou débranchée pendant une longue période).

• Vous pouvez enregistrer 1 « Preset Manuel » différent sur chaque support utilisé (PS3, PC 4 Axes, PC 5 Axes ou PC 7 Axes). Excepté pour « PS3 » et « PC 4 Axes » qui utilisent le même « Preset Manuel » (modifier ou effacer l'un sera équivalent sur le second).

EFFACER UN « PRESET MANUEL »

Etapes	Action	Couleur du bouton PRESET
1	Activez votre « PRESET MANUEL » (8).	Allumé en Vert
2	Pressez et maintenez appuyé le bouton MAPPING (7)pendant 2 secondes.	Clignote en Vert2 secondes

Votre « PRESET MANUEL » est désormais vierge (et redevenu identique au «Preset Automatique»)

RETOUR Au « parametrage d'usine »

Effacer d'une seule manipulation l'ensemble de vos programmes ou réglages effectuels :

Etapes	Action	Couleur du bouton PRESET
1	Appuyez simultanément sur les boutons MAPPING + SELECT + START.	Clignote en Vert et Rouge 2 secondes

L'ensemble de vos « PRESET MANUEL » (= PC + PS3) ou réglages sont désormais vierges. Remarque: Sur PC, il est recommandé d'effectuer cette opération en dehors des jours.

Affectations possibles dans les JEUX

La roue optique (grâce à sa technologie et à son degré de rotation plus important que n’importe quel mini-stick) offre une précision et une stabilité inégalées dans tous les types de jeux : course (direction ultra précise), aviation (palonnier), action et FPS (zoom progressif), sports (tir dosé, force du coup), etc...

Les gachettes (grâce à leur progressivité et à leur course mécanique plus importante que n'importe quel bouton) offrent un contrôle extrèmement précis dans tous les types de jeux : course (accélération et freinage progressifs et indépendants, frein à main), action et FPS (cadence de tir, déplacement létal), sports (passée ou tir dosé, force du coup ou du saut, vitesse de la course), etc...

Quelques examples et conseils:

• Il existe de nombreuses possibilités de configuration qui dépendront du jeu utilisé.
• Sur PC, si le jeu n'accepte pas votre programmation (effets non souhaités) en mode « 5 ou 7 axes », basculez votre manette en mode « 4 axes » (qui est le mode manette classique).
• Dans certains jeux (type course), n'hésitez pas à tester les 2 modes de sensibilité de votre « roue optique » (Normale ou Haute) afin d'optimiser sa précision et sa réactivité.

Differents examples en fonction du GENRE de JEU utilise

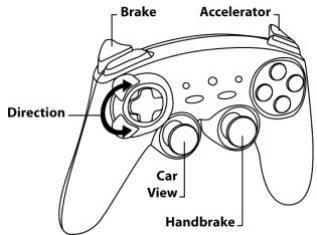

Action / Aventure (En mode « Voiture »)

Action / Aventure (en mode « A pied »)

Sport (Type « Jeu de balle »)

Sport (Type « Golf »)

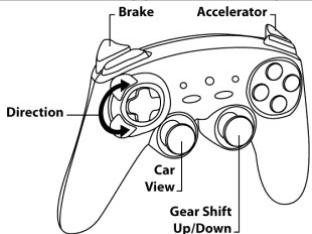

Automobile (Type « Simulation »)

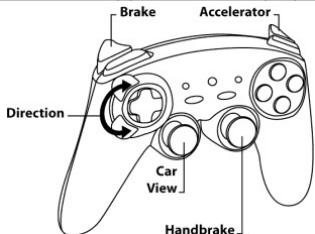

Automobile (Type « Arcade / Rallye »)

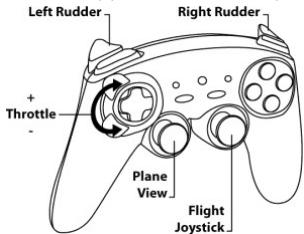

Aviation (Type « Simulation »)

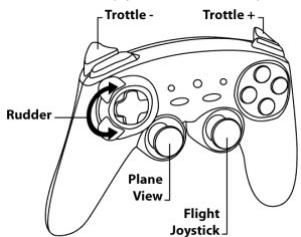

Aviation (Type « Arcade / Action »)

Support technique

Si vous rencontrez un problème avec votre produit, rendez-vous sur le site http://ts.thrustmaster.com et cliquez sur Support Technique. Vous aurez alors accès à différents services (Foire Aux Questions (FAQ), dérivées versions des pilotes et logiciels) susceptibles de résoudre votre problème. Si le problème persiste, vous pouvez contacter le support technique des produits Thrustmaster (« Support Technique »):

Par e-mail:

Pour bénéficier du support technique par e-mail, vous devez d'abord vous enregistrer en ligne. Les informations fournies seront permettre aux techniciens de résoudre plus rapidement leur problème. Cliquez sur Enregistrement à gauche de la page Support technique et suivez les instructions à l'écran. Si vous êtes déjà enregistré, renseignez les champs Nom d'utilisateur et Mot de passe puis cliquez sur Connexion.

Par téléphone (si vous n'avez pas d'accès Internet) :

Canada	1-866-889-2181 Gratisuit	Du lundi au vendredi de 7h à 11h et de 12h à 17h Le samedi et le dimanche de 7h à 12h (Heure de l'Est)
France	0 826 09 21 03 Numéro Indigo® (0,15€ TTC/minute*)	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h
Suisse	0842 000 022 Tarif d'une communication locale	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h
Belgique	078 16 60 56 Tarif d'une communication nationale	Du lundi au vendredi de 13h à 17h et de 18h à 22h Le samedi de 9h à 13h et de 14h à 20h Le dimanche de 10h à 13h et de 14h à 17h

• Tarif indicatif (hors coût de mise en relation)

Dans le monde entier, Guillemot Corporation S. A. (« Guillemot ») garantit au consommateur que le présent produit Thrustmaster est exempt de défauts matériels et de vices de fabrication, et ce, pour une période de deux (2) ans à compter de la date d'achat d'origine. Si, au cours de la période de garantie, le produit semble défectueux, contactez immédiatement le Support Technique qui vous indiquera la procédure à suivre. Si le dernier est confirmé, le produit devra être retourné à son lieu d'achat (ou tout autre lieu indiqué par le Support Technique).

Dans le cadre de la garantie, le consommateur bénéficiera, au besoin du Support Technique, du remplacement ou de la réparation du produit défectueux. Lorsque la loi applicable l'autorise, toute responsabilité de Guillemot et ses filiales (y compris pour les dommages indirects) se limite à la réparation ou au remplacement du produit Thrustmaster. Les droits légaux du consommateur au titre de la législation applicable à la vente de biens de consommation ne sont pas affectés par la présente garantie.

Cette garantie ne s'appliquera pas : (1) si le produit a été modifié, ouvert, altéré, ou a subi des dommages résultant d'une utilisation inappropriée ou abusive, de négligence, d'un accident, de l'usure normale, ou de toute autre cause non liée à un défaut matériel ou à un vice de fabrication ; (2) en cas de non-respect des instructions du Support Technique ; (3) aux logiciels non édités par Guillemot, lesdits logiciels faisant l'objet d'une garantie spécifique accordée par leurs éditeurs.

Stipulations additionnelles à la garantie

Aux États-Unis d'Amérique et au Canada, cette garantie est limitée au mécanisme interne et au boîtier extérieur du produit. Toute garantie implicite applicable, incluant les garanties de qualité marchande ou d'adaptation à un usage particulier, est limitée à deux (2) ans à compter de la date d'achat et soumise aux conditions de la présente garantie limitée. En aucun cas, Guillemot Corporation S. A. ou ses sociétés associées ne sauraient être tenues responsables envers qui que ce soit de tous dommages indirects ou dommages accessoires résultant du non-respect des garanties expresses ou implicites. Certains États/Provinces n'autorisent pas la limitation sur la durée d'une garantie implicite, ou l'exclusion ou la limitation de responsabilité pour les dommages indirects ou accessoires, de sorte que les limitations ou exclusions ci-dessus peuvent ne pas vous être applicables. Cette garantie vous confère des droits spécifiques; vous pouvez également bénéficier d'autres droits qui peuvent différer d'un État/Province à l'autre.

© 2009 Guillemot Corporation S. A. Tous droits réservés. Thrustmaster® est une marque déposée de Guillemot Corporation S. A. Ferrari® est une marque déposée de Ferrari S. p. A. PlayStation® est une marque déposée de Sony Computer Entertainment, Inc. Windows® est une marque déposée de Microsoft Corporation aux Etats-Unis et/ou dans d'autres pays. Toutes les autres marques déposées et noms commerciaux sont reconnus par les représentés et sont la propriété de leurs propriétaires respectifs. Illustrations non contractuelles. Le contenu, la conception et les spécifications sont susceptibles de changer sans préavis et de varier selon les pays. Fabriqué en Chine.

Recommandation relative à la protection de l'environnement

En fin de vie, ce produit ne doit pas être éliminé avec les déchets ménagers normaux mais déposé à un point de collecte des déchets d'équipements électriques et électroniques en vue de son recyclage.

Ceci est confirmé par le symbole figurant sur le produit, le manuel utilisateur ou l'emballage.

En fonction de leurs caractéristiques, les matériaux peuvent être recyclés. Par le recyclage et par les autres formes de valorisation des déchets d'équipements électriques et électroniques, vous contribuez de manière significative à la protection de l'environnement.

Veuillez consulter les autorités locales qui vous indiqueront le point de collecte concerné.

FAQ, astuces et pilotes sur www.thrustmaster.com
