MODE D'EMPLOI 7CFV-92X FAGOR

• Les matériaux d'emballage de cet apparéil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

• Notre apparéil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les apparéils usages ne doivent pas été mélangés avec d'autres déchets. Le recyclage des apparéils qu'organise leur fabricant sera ainsi réalisé dans les更好地 conditions, conformément à la directive européen 2002/96/CE sur les déchets d'équipements électriques etlectroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des apparéils usages les plus proches de votre domicile.

• Nous vous remercions pour votre collaboration à la protection de l'environnement.

IMPORTANT:

• Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance

de ces conseils avant d'instituer et d'utiliser voe suaireil. IIs ont eted redigés pour voite sccurite et celle d'autrui.

CONSIGNES DE SECURITE

La distance minimum entre la surface de support des casseroles sur le plan de cuisson et la partie inférieure de la hote doit etre 65 cm.Si les consignes, pour l'installation du plan de cuisson, indiquent une plus grande distance, il faut en tenir compte.
L'air aspiré ne doit pas être canalisé dans un conduit qui est utilisé pour évacuer les fumées produites par des appareils alimentés par des sources d'énergies autres que l'énergie électrique (installations de chauffage central, radiateurs, chauffeau, etc.).
Pour evacuer l'air qui doit être éliminé respectez les prescriptions des autorités compétentes. De plus l'air qui doit être evacué ne doit pas être déchargé dans une cavité du mur, à moins que cette cavité soit prévue pour ce but.
■ Prévoyez une aération de la pièce ajusté quand une hotte et des apparèils alimentés par une énergie autre que l'énergie électrique (poèle à gaz, à hülle, à charbon etc.) sont utilisés en même temps. En effet, en évacuant l'air, la hotte pourrait creer une dépression dans la pièce. La pression négative de la pièce ne doit pas dépasser 0,04mbar, évitant ainsi que la source de chaleur provoque un appel des gaz qui doivent être evacués. Il est donc nécessaire d'équiper la pièce de prises d'air alimentant un flux d'air frais constant.

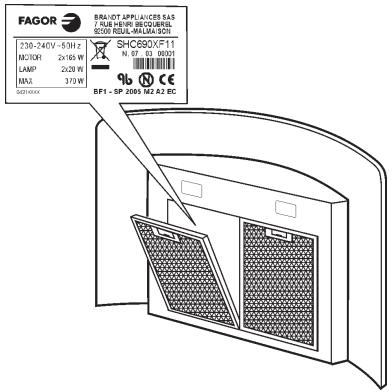

Contralr la plaque des caractéristiques techniques se trouvant a l'intérieur de l'appareil; sile symbole (g) figure sur la plaque suivre les instructions suivantes: cet apparil est construit pour appartenir à la classed isolation II ; il ne doit donc pas etre relié à la terre.
Contrer la plaque des caractéristiques techniques se trouvant à l'intérieur de l'apparéil; si le symbole (®) NE figure pas sur la plaque suivant les instructions suivantes: ATTENTION: cet appeareil doit être relié à la terre. Lors du raccordement électrique s'assurer que la prise de courant est équipee d'une connexion de mise à la terre.
■ Lors du raccordement électrique assurez-vous que les valeurs de tension correspondant à celles qui sont indiquées sur la plaque des caractéristiques de l'appareil, qui se trouve à l'intérieur de celui-ci. Si vous appareil, n'a pas de cable flexible qui ne peut pas être séparé ni de prise, ou bien d'autres dispositif qui garantisse le débranchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces dispositifs de séparation du réseau doivent alors être prevus dans l'installation fixe. Si vous appareil est muni d'un cable d'alimentation, positionner l'appareil de manière à ce que la fiche soit accessible.
Avant de proceser à une opération d'entretien ou de nettoyage quelconque, debranchez l'appareil.
Cet appeareil a ete concu pour etre utilise par des particuliers dans leur lieu d'habitation
Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans récipiens de cuisson, au dessous de la hotte (les flammes aspirées risqueraient de détériorer l'appareil).

■IMPORTANT: dans le cas d'une cuisine chauffée avec un apparéil raccordé à une cheminée (ex: poèle), il faut installer la hotte en version recyclage. Ne pas utilisez la hotte sans les filtres cassettes. Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée enamenant avec des apparéils utilisants du gaz ou un autre combustible.

UTILISATION

Evitez d'utiliser des matériaux qui provoquent des flammes à proximite de l'appareil.
Dans le cas de frutes, faites tout particulièrement attention au danger d'incendie que représentent les huiles et les corps gras. A cause de son inflammabilité l'huile usagee est particulierement dangereuse. N'utilise pas de grils electriques découverts.
Pour éviter des risques d'incendie possibles suivez les instructions données concernant le nettoyage des filtres à graisse et sur la façon d'enlever des dépôts éventuels de graisse sur l'appareil.
■ Notre apparéil est livré en version recyclage. Si vous decide d'installer l' apparéil en version évacuation, vous devez enlever le filtré à charbon.

DESCRIPTION

L'appareil peut être en version recyclage ou en version évacuation.

Dans la version Recyclage (Fig. 1), l'air et les vapeurs convoyés par l'appareil sont épuérés par les filtres à charbons et remis en circulation à travers les grilles latérales d'áération du tuyau. ATTENTION: Pour la version Recyclage utiliser les filtres à charbons et un déflecteur placé dans la partie haute du conduit permettant la circulation de l'air dans le local (Fig. 1A). Dans la version évacuation (Fig. 2), les vapeurs et les odeurs de la cuisine sont convoyées directement à l'extérieur par un tuyau d'évacuation à travers la paroi/plafond. Il n'est donc pas nécessaire d'utiliser les filtres à charbons.

INSTALLATION

Avant de procéder aux opérations de montage, pour manoeuvrer plus aisément l'appareil, démontez les filtres àGRAISE: à l'aide de la poignée, pousser l'arrêt vers l'intérieur et tirer le filtre vers le bas (Fig. 3).

Fixation murale (Fig. 4): En utilisant le gabarit de perçage spécial faites les trous dans le mur. Comme indiqué au chapitre «Attention», ne pasoublier que la distance entre le bord inférieur de la hotte et le plan de cuisson doit être au minimum de 650~mm . Fixer le support métallique (B) au mur à l'aide des vis et des chevilles (support, vis et chevilles sont fournis en équipement). Utiliser les deux petits triangles découvertes sur le support afin de le placer exactement le long de l'axe vertical de la hotte. Ensuite, accrocher la hotte au support. Régler la position horizontally de l'appareil en déplaçant la hotte vers la droite ou vers la gauche suivant les exigences d'alignement des meubles suspendus. S'il faut aussi régler la hotte en hauteur, agir sur les vis (V) de réglage (fournies en équipement). Avec avoir réglié, fixer définitivement la hotte à l'aide de 2 autres vis (M): tracer sur le mur l'emplacement des 2 trous à percer, décrocher la hotte et percher les trous (diamètre 8mm ); ensuite utiliser les chevilles et les vis foumies en équipement pour la fixation définitive.

Fixation avec panneau arrere (Fig. 5): Le panneau arrere sera place contre le mur, dans la partie supérieure de la table de cuisson. Appuyez le bord inférieur du panneau derriere la table de cuisson et ancrez le bord supérieur au mur par les deux trous prevus dans le panneau, en y introduisant les vis et les chevilles fournis (A). La fixation de l'appareil au panneau arrere a lieu de la façon que la fixation murale, en utilisant le support metallique fourni en équipement (B), ainsi que les vis et les chevilles fournies avec le panneau.

Fixation des tuyaux téléscopiques:

Conditions essentielles pour le montage: - Prévoyez l'alimentation électrique à l'intérieur du tuyau téléscopique. - Si l'appareil doit être installé en version évacuation, prévoyer le trou d'évacuation de l'air. Pour obtenir des conditions optimes, vous devez, pour ce qui concerne la version évacuation, employer un tuyau d'évacuation qui ait: une longueur suffisante, le moins de courbes possible (l'angle maximum des courbes ne doit pas dépasser 90^ ), soit fait d'une matière approvée par la loi (qui peut varier selon les Etats), partie interne le plus lisse possible. De plus, nous vous conseillons d'évier des changements brusques de section du tuyau (diamètre conseilé: 150 mm).

Réglez la largeur de l'étrier du support (W) du tuyau téléscopique au moyen des vis A indiquées dans la Fig. 6. Puis fixez-le successivement au plafond, au moyen des chevilles et des vis qui vous sont fournies, en faisant de sorte qu'il soit dans l'axe de votre hotte. Pour la version recyclage, les grilles d'évacuation de l'air doivent être positionnées dans la partie haute (Fig. 7). Pour la version évacuation returnez le tuyau supérieur de façon à ce que les grilles d'évacuation d'air soit dans la partie du bas (Fig. 8).

Version évacuation: Raccordez la bride de la hotte au trou d'évacuation sur le mur/plafond, au moyen d'un tuyau flexible.

Effectuez le raccordement électrique de la hotte au moyen du cable d'alimentation.

Installer les tuyaux téléscopiques en les appuyant sur la hotte ; soulever le tuyau supérieur jusqu'au plafond et le fixer à l'aide des 2 vis (G) - Fig. 9.

Versione recyclage: Fixer le deflecteur au tuyau supérieur à l'aide des 4 vis (fournies en équipement) - Fig. 10; raccorder un tuyauSouple,de 125 de diametre, au deflecteur.Monter la reduction (en équipement) sur la hotte en face du point de sortie de I'air (Fig. 11). Prendre les 2 tuyaux telescopiques assemblés et les poser sur la hotte ; soulever le tuyau supérieur jusqu'au plafond et le fixer à l'aide des 2 vis (G)-Fig.9.Soulever le tuyau inférieur, en le bloquant avec un ruban adhesif et raccarder le tuyauSouple a la reduction de la hotte.Effectez le raccordement electrique de la hotte au moyen du cable d'alimentation. Redescendre le tuyau inférieur en le posant sur la hotte.

Installer le filtré à charbon en enfilant les 2 languettes du filtré dans le logement prévu à cet effet (Fig. 12) et en le faisant tourner vers le haut.

FONCTIONNEMENT

Commandes de la Fig. 13:

Touche A: touche d'éclairage.

Touche B: touche ON/OFF moteur 1e vitesse.

Touche C: touche 2e vitesse.

Touche D: touche 3e vitesse.

E: voyant lumineux de fonctionnement du moteur.

ENTRETIEN ET NETTOYAGE

Un entretien soigné est une garantie de bon fonctionnement et de bon rendement de votre apparéil dans le temps.

L'élimination, d'eventuels dépôts de graisse sur l'appareil, doit être effectuee en fonction de l'utilisation de ce dernier (au moins tous les 2 mois). Il faut éviter d'utiliser des produits contenant des abrasifs ou des corrosifs. Pour le nettoyage extérieur des appareils peints, utiliser un chiffon mouillé avec de l'eau tiède et un détersif neutre. Pour le nettoyage extérieur des appareils en acier, en cuivre et en laiton il est conseilé d'utiliser des produits spécifiques et de suivre les instructions fournies sur le produit. Pour le nettoyage de l'intérieur de l'appareil, utiliser un chiffon (ou un pinceau) imbibé d'alcool dénaturé.

Pour préserver votre appareil, nous vous recommendons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnelles au service des particuliers

Clearit you propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appeareils electroménagers et de vos cuisines.

Vous les trouvez en vente chez votre revendeur habitual, ainsi que toute une ligne de produits accessoires et consommables.

Préter une attention particulière aux filtres àGRAISSÉ: les filtres s àGRAISSÉ doivent être replacés périodiquement, en fonction de l'utilisation (au moins tous les deux mois). Pour enlever le filtre: à l'aide de la poignée, pousser l'arrêt vers l'intérieur et tirer le filtre vers le bas (Fig. 3). Laver les filtres avec une lessive neutré.

Remplacer le filtré à charbons: si l'on utilise l'appareil en version recyclage, il faut replacer le filtré à CHARBONS : pour les sortir pousser le loquet de blocage vers l'intérieur (Fig. 12) et tourner le filtré vers le bas de manière à retarder les 2 languettes de leur logement. Remplacer le filtré à CHARBONS en fonction de l'utilisation, en moyenne tous les 6 mois.

Eclairage:

Pour remplacer les lampes à incandescence, retirer le plafonnier: exercer une légère pression sur les 2 blocages et en même temps pousser le plafonnier vers le bas (Fig. 14). Dévisser la lampe et la replacner par une lampe du même type.

ANOMALIES DE FONCTIONNEMENT

SYMPTOMES
SOLUTIONS

La hotte ne fonctionne pas...	Vérifiez que: • il n'y apas de coupure de courant. • une vitesse a été effectivement sélectionnée.
La hotte a un rendement insuffisant...	Vérifiez que: • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • la cuisine est suffisamment aérée pour permettre une prise d'air. • le filtré à charbon n'est pas usage (hotte en version recyclage).
La hotte s'est arrêtée au cours du fonctionnement	Vérifiez que: • il n'y a pas de coupure de courant. • le dispositif à coupure bipolaire ne s'est pas enclenché.

SERVICE APRÉS-VENTE ET RELATIONS CONSOMMATEURS INTERVENTIONS

Les éventuelles interventions sur votre apparéil doivent être effectuées par un professionneliel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre apparéil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique.

PIECES D'ORIGINE

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pieces détaches certifiées d'origine.

• Pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points d'entrée, les spécialistes après-venture.

• Pour communiquer :

nous sommes à l'écoute de toutes vos remarques, suggestions, propositions aux quelles nous vous répondrons personnellement.

Vous pouvez nous écrire :

Service Consommateurs FAGOR

BP 9526

95069 CERGY PONTOISE CEDEX

ou nous téléphoner au :

Tarif en vigueur à la date d'impression du document

*Service fourni par Brandt Customer Services, société par actions simplifiée au capitale de 2.500.000 euros, 5/7 avenue des Béthunes, 95310 Saint Ouen l'Aumône - RCS Pontoise 440 303 303.

Brandt Appliances - societe par actions simplifie au capital de 10.000.000 euros RCS Nanterre 440 302 347
