MODE D'EMPLOI FSE1072 BEKO

La sécurité d'abord Instructions de transport. Mise au rebut

Installation de l'appareil. Apprendre à connaître votre appareil Avant la mise en service Réglage de la température de fonctionnement. Voyants lumineux. Congélation Dégivrage de l'appareil. Nettoyage et entretien Conseils pratiques et remarques Bruits normaux de fonctionnement 17 Et si. Réversibiité de la porte Signification de la fiche énergétique ……/9

Veiligheid voor alles . Transportinstructies Verwijderen … Installatie van het appart Uw apparaat leren kennen . Voor het opstarten… De weringelemperæluur instelle Controlelampjes … Diepvriezen

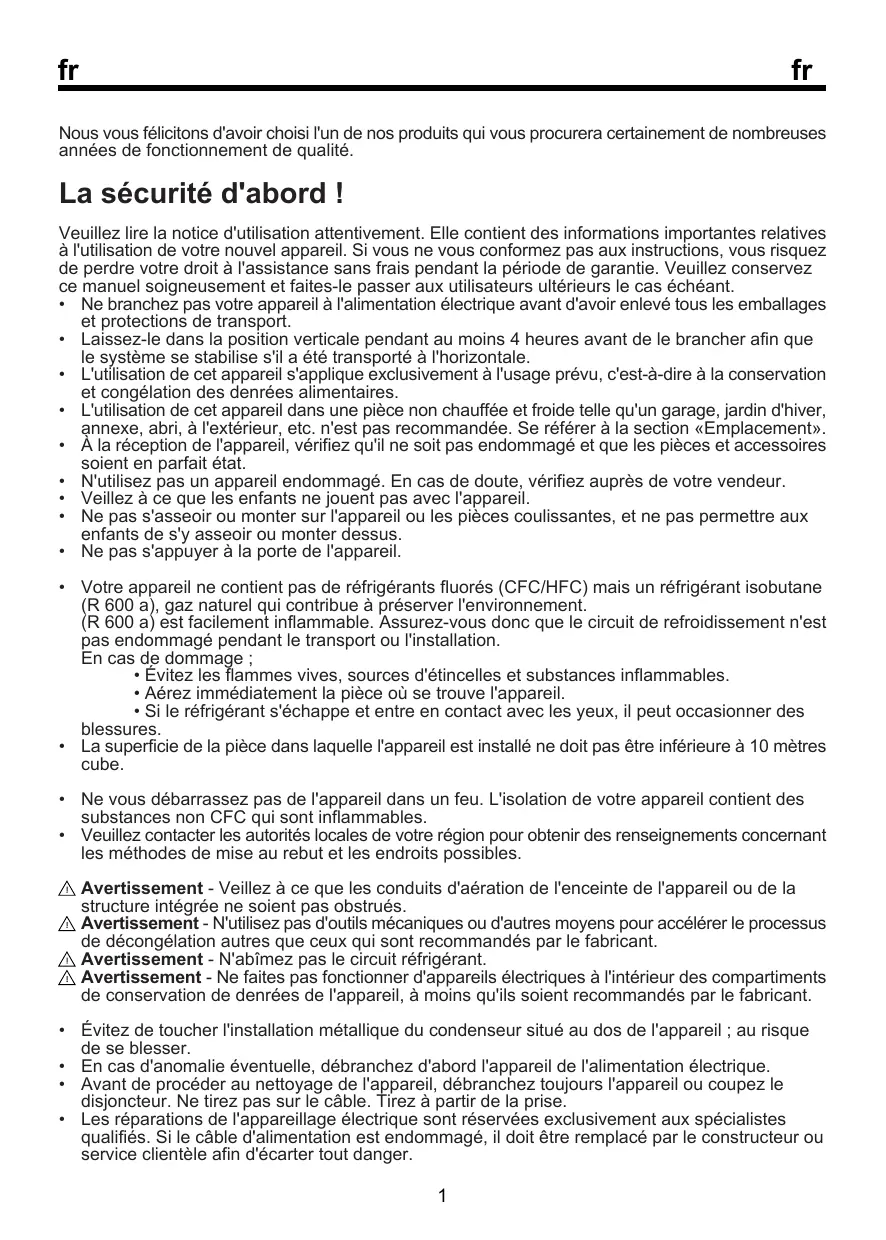

Nous vous félicitons d'avoir choisi l'un de nos produits qui vous procurera certainement de nombreuses années de fonctionnement de qualité

La sécurité d'abord !

Veuillez lire la notice d'utilisation attentivement. Elle contient des informations importantes relatives

à l'utilisation de votre nouvel appareil. Si vous ne vous conformez pas aux instructions, vous risquez

de perdre votre droit à l'assistance sans frais pendant la période de garantie. Veuillez conservez

ce manuel soigneusement et faites-le passer aux utilisateurs ultérieurs le cas échéant

+" Ne branchez pas votre appareil à l'alimentation électrique avant d'avoir enlevé tous les emballages et protections de transport.

+_ Laissez-le dans la position verticale pendant au moins 4 heures avant de le brancher afin que le système se stabilise s'il a été transporté à l'horizontale.

L'utilisation de cet appareil s'applique exclusivement à l'usage prévu, c'est-à-dire à la conservation

et congélation des denrées alimentaires

L'utilisation de cet appareil dans une pièce non chauffée et froide telle qu'un garage, jardin d'hiver,

annexe, abri, à l'extérieur, etc. n'est pas recommandée. Se référer à la section «Emplacement».

+ À la réception de l'appareil, vérifiez qu'il ne soit pas endommagé et que les pièces et accessoires soient en parfait état.

N'utilisez pas un appareil endommagé. En cas de doute, vi

Veillez à ce que les enfants ne jouent pas avec l'appareil.

+ Ne pas s'asseoir ou monter sur l'appareil ou les pièces coulissantes, et ne pas permettre aux enfants de s'y asseoir ou monter dessus.

+ Ne pas s'appuyer à la porte de l'appareil.

lez auprès de votre vendeur.

+ Votre appareil ne contient pas de réfrigérants fluorés (CFC/HFC) mais un réfrigérant isobutane R 600 a), gaz naturel qui contribue à préserver l'environnement. R 600 a) est facilement inflammable. Assurez-vous donc que le circuit de refroidissement n'est pas endommagé pendant le transport ou l'installation. En cas de dommage ; * Évitez les flammes vives, sources d'étincelles et substances inflammables + Aérez immédiatement la pièce où se trouve l'appareil. + Si le réfrigérant s'échappe et entre en contact avec les yeux, il peut occasionner des blessures. + La superficie de la pièce dans laquelle l'appareil est installé ne doit pas être inférieure à 10 mètres cube.

+ Ne vous débarrassez pas de l'appareil dans un feu. L'isolation de votre appareil contient des substances non CFC qui sont inflammables.

+ Veuillez contacter les autorités locales de votre région pour obtenir des renseignements concernant les méthodes de mise au rebut et les endroits possibles

À Avertissement - Veillez à ce que les conduits d'aération de l'enceinte de l'appareil ou de la structure intégrée ne soient pas obstrués.

À Avertissement - N'utilisez pas d'outils mécaniques ou d'autres moyens pour accélérer le processus de décongélation autres que ceux qui sont recommandés par le fabricant.

À Avertissement - N'abîmez pas le circuit réfrigérant.

À Avertissement - Ne faites pas fonctionner d'appareils électriques à l'intérieur des compartiments de conservation de denrées de l'appareil, à moins qu'ils soient recommandés par le fabricant.

+ Évitez de toucher l'installation métallique du condenseur situé au dos de l'appareil ; au risque de se blesser.

+ En cas d'anomalie éventuelle, débranchez d'abord l'appareil de l'alimentation électrique. Avant de procéder au nettoyage de l'appareil, débranchez toujours l'appareil ou coupez le

disjoncteur. Ne tirez pas sur le câble. Tirez à partir de la prise.

+_ Les réparations de l'appareillage électrique sont réservées exclusivement aux spécialistes qualifiés. Si le câble d'alimentation est endommagé, il doit être remplacé par le constructeur ou service clientèle afin d'écarter tout danger.

Instructions de transport

L'appareil doit être transporté dans la position verticale uniquement.

L'emballage fourni doit rester intact pendant le transport.

Si l'appareil est transporté dans la position horizontale, il ne peut être mis en service que 4 heures après avoir été redressé. L'appareil doit être protégé contre la pluie, l'humidité et autres conditions atmosphériques. La responsabilité du fabricant n'est pas engagée en cas de non-respect des instructions de sécurité.

Rendez l'appareil inutilisable immédiatement. Débranchez la prise d'alimentation et couper le câble électrique. Retirez ou détruisez les fermetures à bascule ou à ressort avant de vous débarrasser de l'appareil. Ceci permet d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger.

Installation de l'appareil

- Ne faites pas fonctionner votre appareil dans un local dont la température peut descendre en dessous de 10 °C la nuit etfou particulièrement en hiver. En cas de températures inférieures, l'appareil peut ne pas fonctionner correctement et réduire ainsi la durée de conservation des denrées.

- La classe climatique de votre appareil est indiquée sur la plaque signalétique située à l'intérieur de l'appareil. Elle stipule les températures ambiantes de fonctionnement appropriées comme suit.

Classe climatique Températures ambiantes

+10 °C à 32 °C +16 °C à 32 °C +18 °C à 38 °C +18 °C à 43 °C +10 °C à 38 °C

+10 °C à 43 °C Emplacement

Installez l'appareil seulement dans des pièces sèches pouvant être aérées.

Évitez la lumière du soleil directe ou les sources de chaleur directes telles qu'un four ou un radiateur.

Si cela n'est pas possible, il est indispensable d'observer les distances minimales suivantes :

Cuisinières électriques 3,00 cm Radiateur : 3,00 cm Dispositifs de réfrigération : 2,50 cm

+ Assurez-vous de laisser suffisamment d'espace autour de l'appareil pour que l'air puisse circuler librement.

Ajustez les cales plastiques d'espacement fournies avec l'appareil par rapport au mur en tournant d'1/4 de tour vers le condenseur au dos de l'appareil (Fig. 6)

: L'appareil doit être installé sur une surface plate. Les deux pieds avant peuvent être ajustés si nécessaire. Pour faire en sorte que votre appareil soit à niveau, réglez les deux pieds avant en tournant dans le sens des aiguilles d'une montre ou dans le sens inverse jusqu'à ce que l'appareil soit bien calé au sol. Un bon réglage des pieds évite les vibrations et bruits excessifs.

Installation (sous le plan de travail)

+ La hauteur intérieure du plan de travail doit être de 820 mm.

(D Les cuisinières ou autres sources de chaleur ne doivent pas être placées au- dessus plan de travail sous lequel l'appareil est installé.

- La fiche d'alimentation principale doit se trouver à proximité du côté droit ou gauche de l'appareil.

+ Découpez la partie indiquée sur l'image puis retirez-la à l'aide d'une pince. Fig.9

+ Positionnez votre appareil sous le plan de travail et ajustez les pieds avant de façon à ce que le dessus touche le plan de travail.

+ Pour faire fonctionner l'appareil sous le plan de travail, la distance minimale entre le mur et la pièce en plastique de référence indiquée doit être de 595 mm. Fig.10-11

- Fixez l'appareil sous le plan de travail à l'aide des deux vis qui faisaient partie du couvercle. (Le plan de travail doit être en plastique ou en bois) Fig.12

Branchements électriques

Z\ Avertissement Cet appareil doit être branché à une borne de mise à la terre.

+ Vérifiez si le type de courant et le voltage de votre installation correspondent aux indications de la plaque signalétique située à l'intérieur de l'appareil.

- La sécurité électrique de l'appareil n'est assurée que si le système de mise à la terre de l'habitation est installé conformément aux prescriptions.

+ Lors de l'installation de l'appareil, veillez à ce que le câble d'alimentation ne soit pas coincé dessous, dans quel cas ce dernier serait endommagé.

+ Veillez à ce que la prise soit facile d'accès. Ne pas utiliser de prise multiple ni de rallonge.

* Les spécifications électriques de votre appareil sont indiquées sur la plaque signalétique située à l'intérieur de l'appareil.

+ Placez le câble d'alimentation électrique de façon à faciliter le branchement et la coupure après l'installation.

+ Un séparateur de contact doit être utilisé si le câble d'alimentation n'est pas accessible. (pour les modèles encastrés)

Apprendre à connaître votre appareil

Les renseignements suivants relatifs aux accessoires sont fournis à titre indicatif uniquement. Les accessoires ci-dessous peuvent ne pas correspondre exactement aux accessoires de votre appareil.

Touche de congélation rapide

Commande du thermostat

Compartiment de congélation rapide

. Compartiments des denrées congelées . Pieds avant réglables

Ne pas poser d'objets chauds ou tout appareil générant de la chaleur sur le bandeau supérieur, auquel cas ce dernier pourrait être endommagé.

Avant la mise en service

Avant de commencer à faire fonctionner votre appareil, les points suivants doivent être inspectés à nouveau par mesure de sécurité:

+ L'appareil est-il correctement calé au sol ? + L'espace est-il suffisant pour permettre une bonne circulation d'air ?

+ L'intérieur est-il propre ? (Consultez également la section “Nettoyage et entretien”) - Réglez la commande du thermostat à mi- chemin entre 1 et 4 ou Min. et Max.

- Branchez alors l'appareil au réseau électrique.

N'introduisez pas les denrées dans le réfrigérateur avant que la température atteigne le niveau souhaité.

Réglage de la température

de fonctionnement (Fig. 2)

La température de fonctionnement est réglée à l'aide de la commande de température.

Tiède +@—6—e—++> Froid 12 3 4 (Ou) Min. Max.

1 = Réglage de réfrigération le plus faible réglage le plus chaud)

4 = Réglage de réfrigération le plus fort (réglage le plus froid)

Min. = Réglage de réfrigération le plus faible (réglage le plus chaud)

Min. = Réglage de réfrigération le plus fort réglage le plus froid)

Veuillez choisir le réglage en fonction de la température désirée.

La température intérieure est également fonction de la température ambiante, de la fréquence d'ouverture de la porte et de la quantité de denrées stockées à l'intérieur

Si la porte est ouverte fréquemment, la température intérieure monte.

Pour cette raison, il est recommandé de refermer la porte aussitôt que possible après utilisation.

La température normale de stockage de votre appareil doit être de -18 °C (0 °F). Lorsque l'on tourne le bouton de commande du thermostat dans le sens inverse des aiguilles d'une montre à partir de la position 1, l'appareil s'éteint et un déclic se fait entendre. Vous pouvez obtenir des températures plus basses en ajustant la commande du thermostat dans la direction de la Position 4.

Nous vous conseillons de vérifier la température à l'aide d'un thermomètre pour s'assurer que les compartiments de stockage sont maintenus à la température souhaitée. Pensez à lire la température sur le thermomètre immédiatement comme elle montera très rapidement après l'avoir sorti du congélateur.

L'appareil dispose de trois voyants lumineux de couleur situés sur la façade de l'appareil indiquant le mode de fonctionnement du congélateur. (Fig. 2)

Le voyant vert (1) s'allume lorsque l'appareil est raccordé à l'alimentation électrique et restera allumé tant que l'appareil sera alimenté. Le voyant vert ne sera pas allumé si le thermostat est réglé sur la position “0”. Il ne donne aucune indication de température de l'intérieur du congélateur.

Le voyant orange (2) s'allume lorsque la touche de congélation rapide (4) est enclenchée et restera allumé jusqu'à ce que cette fonction soit éteinte. Le compresseur fonctionnera en continu pendant que la touche de congélation rapide est enclenchée. Le mode congélation rapide est destiné à la congélation des produits frais.

Le voyant rouge (3) s'allume :

a) Si la température prédéfinie ne peut être maintenue.

b) Si des quantités excessives de produits frais sont insérées à l'intérieur.

c) Si la porte de l'appareil est restée ouverte par erreur.

La commande du thermostat (5) est située sur le bandeau des voyants lumineux.

Lorsque vous appuyez sur la touche congélation rapide, il peut y avoir un délai avant que le compresseur se mette en marche. Cela est normal et ne correspond pas à un défaut du compresseur.

Congeler les denrées

La zone de congélation est indiquée par le symbole sur la contre-porte.

Vous pouvez utilisez cet appareil pour congeler des denrées fraîches ainsi que pour stocker des denrées surgelées.

Veuillez vous référez aux recommandations indiquées sur l'emballage de votre aliment.

À attention Ne pas congeler de boissons gazeuses car le liquide congelé peut faire éclater la bouteille.

Soyez prudents avec les produits congelés tels que les glaçons colorés.

Ne dépassez pas le pouvoir de congélation de votre appareil par 24 heures. Se référer à la plaque signalétique.

Afin de préserver la qualité des aliments, la congélation doit avoir lieu le plus rapidement possible.

Ainsi, le pouvoir de congélation ne sera pas dépassé et la température à l'intérieur du congélateur ne montera pas.

Conservez toujours les aliments déjà surgelés séparément des denrées qui viennent d'y être placées.

Lorsque vous surgelez un aliment chaud, le compresseur de réfrigération fonctionnera tant que l'aliment n'est pas complètement congelé. Cela peut causer un refroidissement excessif temporaire du compartiment réfrigérateur.

Si vous trouvez que la porte du congélateur est difficile à ouvrir juste après l'avoir fermée, ne vous inquiétez pas. Cela est dû à la différence de pression qui va se régulariser et permettra d'ouvrir la porte normalement au bout de quelques minutes.

Vous entendrez un bruit d'aspiration juste après avoir fermé la porte. Ceci est tout à fait normal.

Fabrication de glaçons

Remplissez les bacs à glaçons aux 3/4 d'eau et introduisez-les dans le congélateur.

Dès que l'eau est devenue glace, vous pouvez sortir les glaçons.

N'utilisez jamais d'objets tranchants tels que couteaux ou fourchettes pour démouler les glaçons. Vous pourriez vous blesser !

Laisser plutôt les glaçons dégeler légèrement ou bien mettez le fond du bac dans l'eau chaude pendant quelques instants.

Si vous vous apprêtez à congeler de grandes quantités de produits frais, appuyez sur le bouton congélation rapide 24 heures avant d'introduire les produits frais dans le compartiment de congélation rapide.

Nous vous recommandons fortement de laisser le bouton de congélation rapide enclenché pendant 24 heures pour congeler le volume maximal de produits frais stipulé de pouvoir de congélation. Prenez particulièrement soin de ne pas mélanger les produits congelés et les produits frais.

Dégivrage de l'appareil

La couche excessive de givre diminue l'efficacité de congélation de votre appareil. Il est donc recommandé de dégivrer votre appareil au moins deux fois par an ou lorsque la couche de givre dépasse 7 mm.

Dégivrez votre appareil quand il est peu garni ou vide.

Sortez les denrées surgelées des tiroirs. Enveloppez-les dans plusieurs feuilles de papiers ou dans une couverture et conservez- les dans un endroit frais.

Débranchez l'appareil ou coupez le disjoncteur afin de procéder au dégivrage.

Sortez les accessoires (tablette, tiroir, etc.) de l'appareil (Fig. 4) et utilisez un récipient approprié pour recevoir l'eau de dégivrage.

Utilisez une éponge ou un chiffon doux pour

éponger l'eau de dégivrage si besoin (Fig. 5).

Maintenez la porte ouverte pendant le dégivrage.

Pour un dégivrage accéléré, placez des récipients contenant de l'eau chaude à l'intérieur de l'appareil.

N'utilisez jamais d'appareils électriques, bombes de dégivrage ou d'objets tranchants comme des couteaux ou fourchettes pour enlever la glace.

Une fois le dégivrage terminé, nettoyez l'intérieur (voir la section « Nettoyage et entretien »).

Rebranchez l'appareil au réseau électrique. Placez les produits surgelés dans les tiroirs et insérez-les dans le congélateur.

Nettoyage et entretien Surfaces intérieures et extérieures

À Attention Débranchez toujours le câble d'alimentation ou coupez le disjoncteur avant de procéder au nettoyage.

Laver l'extérieur à l'eau tiède additionnée d'un produit nettoyant doux.

N'utilisez jamais de détergents ou d'agents abrasifs ou acides.

Séchez l'intérieur du compartiment.

Veillez à ce que l'eau n'entre pas en contact avec les connections électriques de la commande de température or l'éclairage intérieur.

En cas de non utilisation de l'appareil pendant une période prolongée, débranchez le câble d'alimentation et retirez toutes les denrées. Nettoyez l'appareil et maintenez la porte ouverte.

Pour préservez l'apparence de votre appareil, vous pouvez polir l'extérieur et les accessoires de la porte à l'aide de cire en silicone. Nettoyez le condenseur à l'arrière de l'appareil une fois par an à l'aide d'une brosse ou d'un aspirateur. L'accumulation de poussière entraîne une plus grande consommation d'énergie.

Inspectez le joint de porte de temps en temps. Nettoyez à l'eau uniquement et séchez complètement.

Nettoyage des accessoires

Pour nettoyez un tiroir, faites-le glisser autant que possible, soulevez-le et retirez-le ensuite complètement.

Conseils pratiques et remarques

- Laissez toujours les aliments dégeler dans un récipient permettant à l'eau de décongélation de s'écouler.

-+ Ne dépassez pas le pouvoir de congélation maximal admis quand vous congelez des produits frais (voir la section « Congélation ») + Ne donnez pas de la glace ou bâtonnets glacés dès leur sortie du congélateur :

La basse température peut provoquer des brülures sur les lèvres.

- Ne recongelez jamais de denrées décongelées ; ces dernières doivent être consommées sous 24 heures. Seuls les aliments que l'on cuit peuvent ensuite être recongelés.

- Ne sortez pas de produits congelés avec les mains mouillées.

- Ne stockez que des aliments frais et impeccables.

+ Utilisez toujours des emballages appropriés pour éviter la pénétration des odeurs ou la dégradation des aliments.

+ Stockez les aliments surgelés achetés dans le commerce selon les instructions indiquées sur l'emballage.

+ Congelez les aliments cuisines en petites quantités. Cela assure une congélation rapide et préserve la qualité des aliments.

- Ne congelez pas de liquides dans des bouteilles ou récipients bien fermés.

Les bouteilles/récipients pourraient éclater à basse température.

- Transportez les produits surgelés dans des sacs appropriés et placez-les dans votre congélateur dès que possible.

Dégeler toujours les aliments dans le compartiment réfrigérateur.

Divers bruits de fonctionnement sont complètement normaux en raison du fonctionnement du système réfrigérant de votre appareil ;

- Des bruits de gargouillement, sifflement, ébullition ou bouillonnement sont occasionnés par le gaz qui circule dans le système réfrigérant. Ces bruits se font encore entendre pendant un instant après que le compresseur se soit éteint.

+ Des bruits soudains et aigus de coup ou bruits secs sont produits par l'expansion et la contraction des parois intérieures ou de composants à l'intérieur des rangements.

* Des bruits de bourdonnement, ronronnement, de vibration ou de vrombissement aigu sont provoqués par le compresseur. Ces bruits sont légèrement plus forts au démarrage du compresseur et s'atténuent lorsque l'appareil atteint les températures de fonctionnement.

Aussi, afin d'éviter des vibrations et bruits gênants, assurez- vous que :

+ Votre réfrigérateur est à plat sur ces quatre pieds.

- Votre réfrigérateur ne touche pas les murs, objets environnant ou placards et meubles de cuisine.

+ Les conserves, bouteilles ou plats à l'intérieur du réfrigérateur ne se touchent et ne s'entrechoquent pas.

- Toutes les clayettes et casiers sont installés correctement dans les compartiments et portes du réfrigérateur.

1- L'appareil ne fonctionne pas, même s'il est mis sous tension.

+ Vérifiez que la prise d'alimentation est branchée correctement !

+ Vérifiez que l'alimentation électrique est en état de marche, ou si le disjoncteur a été déclenché !

+ Vérifiez si la commande de température est correctement réglée !

2- Il y a une panne de courant.

Votre congélateur est destiné à la conservation à long terme de denrées surgelées vendues dans le commerce et peut servir également à congeler et conserver des produits frais.

En cas de panne de courant, n'ouvrez pas la

porte. Pour un appareil de type Es Lil n'y a pas de risque pour les aliments congelés dans la mesure où la panne dure moins longtemps que « l'autonomie de fonctionnement en cas de panne » (en heures) indiquée sur la plaque signalétique.

Si la panne est plus longue que « l'autonomie de fonctionnement en cas de panne » (en heures), inspectez les denrées et mangez-les immédiatement ou bien faites-les cuire puis congelez-les à nouveau.

3- Autres anomalies possibles

Toute anomalie n'implique pas notre service clientèle. Dans la majorité des cas, vous pouvez y remédier facilement sans avoir recours à une intervention. Avant de demander notre assistance, veuillez vérifier si l'anomalie a été occasionnée par une erreur d'utilisation. Si c'est le cas et qu'une intervention a été demandée, des frais de service seront à votre charge même si l'appareil est encore sous garantie.

Si le problème persiste, veuillez consulter votre vendeur ou le service clientèle.

Lors de votre appel, munissez-vous du modèle et numéro de série de votre appareil. La plaque signalétique est située à l'intérieur de l'appareil.

Réversibilité de la porte

Procédez dans l'ordre numérique (Fig. 7).

Signification de la fiche énergétique (À titre indicatif uniquement) fr

Consommation énergétique KWh/an

(basée sur les résultats types des tests réalisés sur 24 heures)

La consommation réelle dépendra de comment l'appareil est utilisé et d'où il est installé.

œ œ £ > © 2 = œ £ © œ ri] 2 m £ G} T 2 € Ê 3 © 2 2 3 LA 5 © œ la ci £ © 2 £ © L= Li = 2 © ri] ù > 5 © 2 m 3 © >

Produits frais volume | Produits surgelés volume | Compartiment fraîcheur volume |

Ce produit est marqué du symbole du tri select, relatif aux déchets d'équipements électriques et électroniques. Cela signifie que ce produit doit étre pris en charge par un système de collecte sélectif conformément à la directive européenne 2002/96/CE, afin de pouvoir être recyclé ou démantelé dans le but de réduire tout impact sur l'environnement Attention les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en

M 50e 2 présence potomiole de substances dangereuses.
