MODE D'EMPLOI ZHC 600 n ZANUSSI

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins.
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les appareils appartenant à la classe I, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Éviter de connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion telle que (chaudière, cheminée, etc.).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hotte (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie.
• La hotte ne doit pas être utilisée par des enfants ou des personnes ne pouvant pas assurer une utilisation correcte.

ENTRETIEN

• Avant de procéder à toute opération d'entretien, retirez la hotte en débranchant la fiche ou en actionnant l'interrupteur général.
• Effectuez un entretien scrupuleux et en temps voulu des filtres, à la cadence conseillée.
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et un détergent liquide neutre.

Réf. Qté Composants du produit

1 1 Corps de hotte équipé de : commandes, lumière, groupe ventilateur, filtres ; 2 1 Cheminée télescopique formée par : 2.1 1 Cheminée supérieure, 2.2 1 Cheminée inférieure ; 9 1 Flasque de réduction ∅ 150-120 mm ; 15 1 Raccord sortie d'air

Réf. Qté Composants pour l'installation

7.1 2 Brides de fixation du corps de hotte ; 7.2.1 2 Brides de fixation de la cheminée supérieure ; 11 8 Chevilles ; 12a 8 Vis 4,2 x 44,4 ; 12c 6 Vis 2,9 x 9,5 ; 12d 2 Vis M4 x 25

Q.té	Documentation
1	Manuel	d'instructions

Perçage de la paroi et fixation des brides

Tracer sur la paroi :

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte ;
• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson pour une installation sans embase ; à la cote H (H = hauteur de la partie en vue de l'embase), en cas d'installation avec embase.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1-2 mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère. Marquer les centres des trous rainurés de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur de la cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère. Marquer les centres des trous rainurés de la bride.
• Poser comme indiqué la bride 7.1 à 95 mm de la ligne verticale de repère, et 210 mm au-dessus de la ligne horizontale de repère. Marquer les centres des trous de la bride.
• Répéter cette opération sur le côté opposé.

L'embase doit être montée avant d'installer le corps de la hotte et si l'on souhaite la fixer au mur par le haut ou par le bas, il est nécessaire de la monter à la juste hauteur avant de monter les bases. Comme il s'agit d'une opération complexe, elle doit être confiée à l'installateur de la cuisine ou à un personnel compétent ayant pris connaissance de toutes les dimensions finales des meubles.

En se limitant à la fixation supérieure, procéder comme suit :

• Poser l'embase sur la base en insérant l'intercalaire inférieur entre le plan supérieur et la paroi, en le centrant par rapport à la ligne verticale de repère.
• Marquer les centres des deux trous de l'intercalaire supérieur.
• Percer de ø 8 mm tous les points marqués. • Insérer les chevilles 11 dans les trous. • Fixer les brides en utilisant les vis 12a (4,2 x 44,4) fournies.
• Si présente, fixer l'embase, en utilisant les vis 12a (4,2 x 44,4) fournies.

Montage du corps de la hotte

• Visser sur les brides 7.1 les 2 vis 12d fournies.
• Accrocher le corps de la hotte aux brides 7.1, en le centrant sur la ligne verticale.
• Agir sur les vis 12d, par le dessous de la hotte pour en niveler le corps.

Branchements

SORTIE D'AIR VERSION ASPIRANTE

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de ø 150 ou 120 mm, au choix de l'installateur.

• En cas de branchement avec un tube de ø 120 mm, insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le matériau nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

SORTIE AIR VERSION FILTRANTE

• Appliquer par pression le raccord sortie air 15 sur la sortie du corps de la hotte.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

BRANCHEMENT ÉLECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

• Élargir légèrement les deux bords latéraux, et les accrocher derrière les brides 7.2.1 ; refermer jusqu'à la butée.
• Fixer latéralement aux brides, à l'aide des 4 vis 12e (2,9 x 9,5) fournies.

Cheminée inférieure

• Élargir légèrement les deux bords latéraux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi; refermer jusqu'à la butée.
• Fixer latéralement la partie inférieure aux bagues prévues à cet effet, à l'aide des 2 vis 12c fournies.
• S'assurer également qu'elles soient bien insérées dans les raccord 15.

Tableau de commande

L Lumières : allume et éteint l'éclairage.

M Moteur : allume et éteint le moteur d'aspiration.

V Vitesses : détermine les vitesses d'exploitation, subdivisées comme suit :

1. Vitesse minimale : pour un renouvellement d'air permanent, particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne : pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.
3. Vitesse maximum : pour faire face aux émissions maximales de vapeur de cuisson, même pendant des temps prolongés.

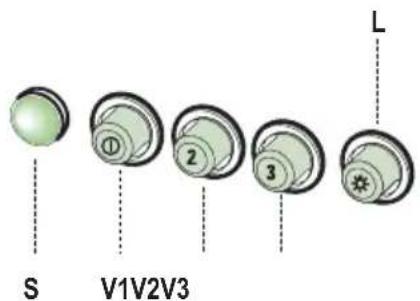

L Lumières : allume et éteint l'éclairage.

S Led : voyant LED d'allumage du moteur.

V1 Moteur : met en marche et à l'arrêt le moteur d'aspiration à vitesse minimale, pour un renouvellement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.

V2 Vitesse : vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.

V3 Vitesse : vitesse maximum, pour faire face aux émissions maximales de vapeur de cuisson, même pendant des temps prolongés.

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe.

Ils ne sont pas lavables ni régénérables, il faut les remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.

• Retirer les filtres anti-graisse métalliques.
• Retirer les filtres anti-odeur au charbon actif saturés, comme indiqué (A). • Monter les nouveaux filtres (B).
• Remonter les filtres anti-graisse métalliques.

Éclairage

REMPLACEMENT LAMPES

Lampes à incandescence de 40 W

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.

Lampe halogène de 20 W.

• Retirer les 2 vis qui fixent le support éclairage et ôter ce dernier de la hotte. • Extraire la lampe du support.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la douille.
• Remonter le support en le fixant à l'aide des deux vis précédemment retirées.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.
