Produkttyp	Dunstabzugshaube
Marke	Zanussi
Modell	ZHC 600 n
Breite	60 cm
Tiefe	50 cm
Höhe	Variabel, von 60 bis 110 cm
Gewicht	Etwa 10 kg
Stromversorgung	220-240 V ~ 50 Hz
Absaugleistung	Bis zu 650 m³/h
Geräuschpegel	55-65 dB(A)
Beleuchtung	2 LED-Lampen 3 W
Anzahl der Geschwindigkeitsstufen	3 Stufen + Intensivstufe
Bedienungsart	Mechanische Drucktasten
Filterung	Waschbarer Metallfettfilter und Aktivkohlefilter optional
Abluft	Umluft oder Abluft nach außen (Durchmesser 120 mm)
Wartung	Fettfilter monatlich reinigen, Aktivkohlefilter alle 3-6 Monate wechseln
Sicherheit	Automatische Abschaltung nach 24 Stunden Dauerbetrieb
Ersatzteile verfügbar	Filter, Lampen, Fernbedienung
Reparierbarkeit	Reparaturfähigkeitsindex: 7.5/10
Garantie	2 Jahre Teile und Arbeit

Häufig gestellte Fragen - ZHC 600 n ZANUSSI

Wie installiere ich die Dunstabzugshaube ZHC 600 n?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Beachten Sie die Sicherheitsabstände: mindestens 65 cm über einem Elektroherd und 75 cm über einem Gasherd. Befestigen Sie die Wandhalterung fest und schließen Sie ggf. den Abluftkanal an.

Wie reinige ich den Fettfilter?

Der Metallfettfilter kann in der Spülmaschine oder von Hand mit Seifenwasser gereinigt werden. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen. Reinigen Sie ihn monatlich für eine optimale Leistung.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss je nach Nutzung alle 3 bis 6 Monate ausgetauscht werden. Er ist nicht waschbar. Eine Anzeige am Modell kann auf den Austausch hinweisen.

Die Dunstabzugshaube funktioniert, saugt aber schlecht, was tun?

Überprüfen Sie, ob der Fettfilter verstopft ist. Stellen Sie sicher, dass der Luftauslass nicht blockiert ist. Wenn Sie den Umluftmodus verwenden, muss der Aktivkohlefilter gewechselt werden. Überprüfen Sie auch die Geschwindigkeitseinstellungen.

Wie wechsle ich die LED-Lampe?

Trennen Sie zuerst die Dunstabzugshaube vom Stromnetz. Öffnen Sie die Beleuchtungsabdeckung. Ersetzen Sie die defekte Lampe durch eine LED-Lampe gleichen Typs (3 W, Sockel G4). Schließen Sie die Abdeckung und schließen Sie das Gerät wieder an.

Kann ich die Dunstabzugshaube ohne Außenabluft verwenden?

Ja, die Dunstabzugshaube ist für den Umluftbetrieb geeignet. Sie müssen einen Aktivkohlefilter (nicht im Lieferumfang enthalten) installieren, um Gerüche zu absorbieren, bevor die Luft in den Raum zurückgeführt wird.

Die Fernbedienung funktioniert nicht mehr, was tun?

Überprüfen Sie die Batterien der Fernbedienung. Wenn das Problem weiterhin besteht, setzen Sie die Dunstabzugshaube zurück, indem Sie sie für 1 Minute vom Stromnetz trennen. Wenn sich nichts ändert, kontaktieren Sie den Kundendienst.

Wie hoch ist der Stromverbrauch?

Die maximale Leistung der Dunstabzugshaube beträgt etwa 200 W. Im Standby-Modus liegt der Verbrauch unter 1 W. Dies entspricht einem jährlichen Verbrauch von etwa 50 kWh bei normaler Nutzung.

Gibt es eine automatische Abschaltung?

Ja, die Dunstabzugshaube verfügt über eine automatische Abschaltfunktion nach 24 Stunden Dauerbetrieb, um Energie zu sparen und Risiken zu vermeiden.

Wo finde ich Ersatzteile?

Ersatzteile (Filter, Lampen, Fernbedienung) sind auf der offiziellen Zanussi-Website oder bei autorisierten Händlern erhältlich. Verwenden Sie die Referenz ZHC 600 n zur Bestellung.

BEDIENUNGSANLEITUNG ZHC 600 n ZANUSSI

HANDBUCH FÜR INSTALLATION, BEDIENUNG UND WARTUNG

ANLEITUNG FÜR MONTAGE, GEBRAUCH UND WARTUNG

Bedienungsanleitung INHALTSVERZEICHNIS

EMPFEHLUNGEN UND HINWEISE....34

EIGENSCHAFTEN....35

MONTAGE 36

BEDIENUNG....39

WARTUNG......40

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind.
• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen.
• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.
• Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Außenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorgesehen.
• Unsachgemäßer Einsatz der Haube ist zu unterlassen.
• Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.
• Die Intensität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.
• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden.
• Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
• Die Dunstabzugshaube darf von Kindern oder Personen, die hinsichtlich der Bedienung nicht unterwiesen wurden, keinesfalls verwendet werden.

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden.
• Zur Reinigung der Haubenflächen empfehlen wir ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

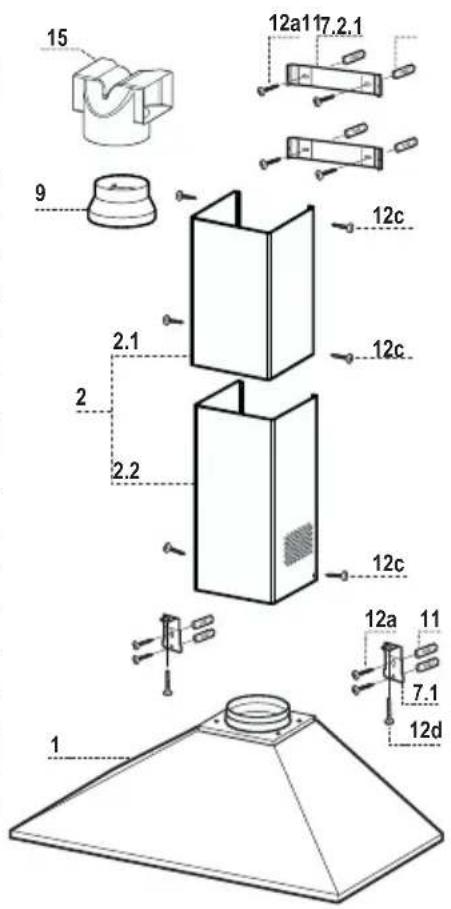

Pos. St. Produktkomponenten

1 1 Haubenkörper mit Schaltern, Beleuchtung, Gebläsegruppe, Filtern 2 1 Teleskopkamin bestehend aus: 2.1 1 oberer Kaminteil 2.2 1 unterer Kaminteil 9 1 Reduzierflansch ø 150-120 mm 15 1 Luftaustritt-Anschlussstück

Pos. St. Montagekomponenten

7.1 2 Befestigungsbügel Haubenkörper 7.2.1 2 Befestigungsbügel oberer Kaminteil 11 8 Dübel 12a 8 Schrauben 4,2 x 44,4 12c 6 Schrauben 2,9 x 9,5 12d 2 Schrauben M4 x 25

St.	Dokumentation
1	Bedienungsanleitung

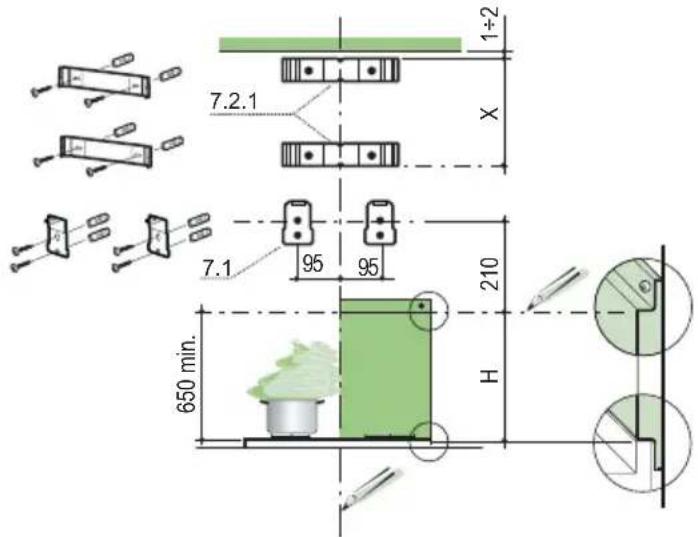

Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel

Nachstehende Linien an die Wand zeichnen:

• eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Bereiches, in dem die Haube montiert werden soll:
• eine horizontale Linie: mit einem minimalen Abstand von 650 mm zur Kochfläche bei Montage ohne Rückwandpaneel; mit einem Abstand H (H= Höhe des sichtbaren Teils des Rückwandpaneels) bei Montage mit Rückwandpaneel.
• Einen Bügel 7.2.1 zirka 1-2 mm unter der Decke oder oberen Begrenzung an die Wand legen und seinen Mittelpunkt (Einschnitte) auf die vertikale Bezugslinie ausrichten. • Die Mitte der beiden Bügellöcher an der Wand markieren.
• Den zweiten Bügel 7.2.1 an die Wand legen, wobei ein Abstand X mm vom oberen Bügel einzuhalten ist (X = Höhe des jeweiligen oberen Kaminteils); den Mittelpunkt (Einschnitte) auf die vertikale Bezugslinie ausrichten. • Die Mitte der Bügellöcher an der Wand markieren.
• Einen der beiden Bügel 7.1 95 mm von der vertikalen Bezugslinie und 210 mm oberhalb der horizontalen Bezugslinie auflegen. • Die Mittelpunkte der Bügelbohrungen an der Wand markieren.
• Gleichermaßen an der gegenüberliegenden Seite vorgehen.

Das Rückwandpaneel wird vor der Dunstabzugshaube montiert; falls es sowohl an der Ober- wie auch Unterseite befestigt werden soll, muss es vor Montage der Unterschränke in korrekter Höhe fixiert werden. Da es sich hierbei um einen komplexen Arbeitsschritt handelt, muss dieser Vorgang vom Kücheninstallateur bzw. auf jeden Fall von erfahrenem Personal durchgeführt werden, das die Endmaße der Küchenmöbel kennt.

Wird das Rückwandpaneel nur oben fixiert, ist wie nachstehend vorzugehen:

• Das Paneel auf den Unterschrank stellen und den unteren Rand zwischen Arbeitsfläche und Wand schieben, wobei die Rückwand auf die vertikale Bezugslinie auszurichten ist. • Die Bohrungen an der oberen Kante kennzeichnen.
• Mit einem Bohrer φ 8 mm die markierten Punkte bohren. • Die Dübel 11 in die Bohrungen einfügen. • Die Bügel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.
• Falls ein Rückwandpaneel vorhanden ist, dieses mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

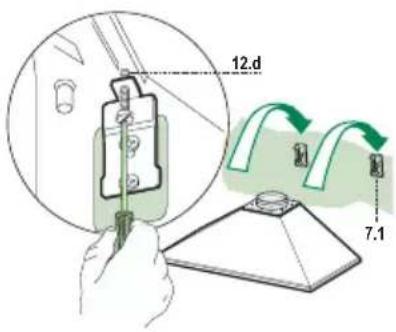

Montage des Haubenkörpers

• Bei den Bügeln 7.1 die 2 mitgelieferten Schrauben 12d einschrauben.
• Den Haubenkörper bei den Haltebügeln 7.1 einhängen und auf die vertikale Linie ausrichten.
• Mit Hilfe der Schrauben 12d vom Haubenunteren her den Haubenkörper ausrichten.

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (Ø 150 oder 120 mm) an die Außenrohrleitung angeschlossen werden.

• Bei Verwendung eines Anschlussrohres ø 120 den Reduzierflansch 9 am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert. • Eventuell vorhandene Aktivkohlefilter entnehmen.

ANSCHLUSS IN UMLUFTVERSION

• Das Anschlussstück 15 beim Luftaustritt des Haubenkörpers eindrücken. - Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden ist.

ELEKTROANSCHLUSS

- Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.

- Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versichern Sie sich, dass die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.

• Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder schließen.

- Bei den Bügeln mit Hilfe der 4 mitgelieferten Schrauben 12e (2,9 x 9,5) fixieren.

Unterer Kaminteil

• Die beiden seitlichen Schenkel des Kaminteils leicht auseinanderbiegen, zwischen dem oberen Kaminteil und der Wand einhängen und bis zum Anschlag wieder schließen.

- Den unteren Kaminteil an der Seite bei den entsprechenden Buchsen mit 2 der mitgelieferten Schrauben 12c fixieren.

- Sicherstellen, dass sie korrekt beim Luftaustritt-Anschluss 15 eingerastet sind.

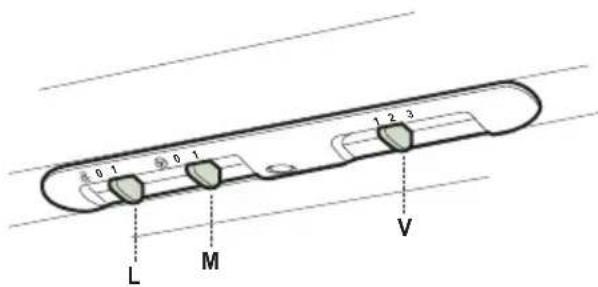

Bedienfeld

L Beleuchtung: Schaltet die Beleuchtung ein und aus. M Motor: Schaltet den Gebläsemotor ein und aus. V Geschwindigkeit: bestimmt die Gebläsegeschwindigkeit und steuert folgende Geschwindigkeitsstufen:

1. geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet.
2. mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen.
3. höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über längere Zeit hin.

L Beleuchtung: Schaltet die Beleuchtung ein und aus. S LED Betriebsanzeigelampe. V1 Motor: Schaltet den Gebläsemotor mit minimaler Geschwindigkeit ein oder aus. Diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet. V2 Geschwindigkeit: Mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen. V3 Geschwindigkeit: Höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über längere Zeit hin.

Fettfilter

SELBSTTRAGENDER METALLFETTFILTER REINIGUNG

• Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist.
• Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden. • Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen lassen.
• Bei der Remontage ist darauf zu achten, dass sich der Griff auf der sichtbaren Außenseite befindet.

Sie können weder gewaschen noch wiederverwendet werden und sind alle 4 Betriebsmonate bzw. bei starkem Einsatz auch häufiger auszutauschen.

AUSTAUSCHEN DER AKTIVKOHLE FILTER

• Die Metallfettfilter entnehmen. - Den gesättigten Aktivkohle-Geruchsfilter wie gezeigt entfernen (A). • Die neuen Filter wie gezeigt montieren (B). • Die Metallfettfilter wieder montieren. • Die Kohlefilter können mit dem Hausmüll entsorgt werden.

Beleuchtung

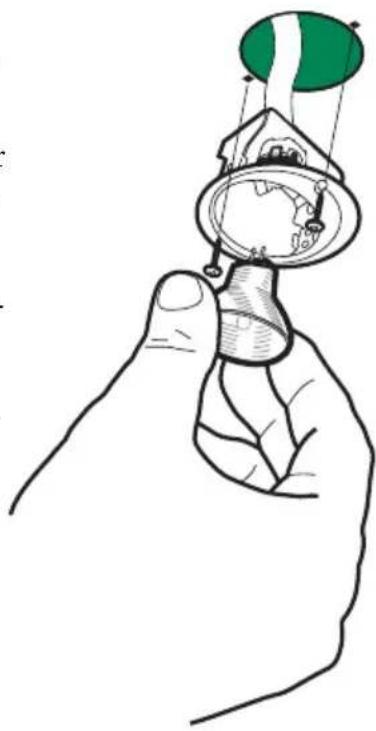

AUSWECHSELN DER LAMPEN

Glühlampen 40W

• Die Metallfettfilter entfernen. • Die Lampen ausschrauben und durch gleichwertige ersetzen. • Die Metallfettfilter wieder montieren.

• Vor dem Auswechseln der Lampen, die beiden Schrauben der Lampenhalterung lösen und die Lampenhalterung aus der Dunstabzugshaube ziehen. • Die Lampe aus der Halterung nehmen.
• Die Lampe durch eine gleichwertige ersetzen und bei der Remontage darauf achten, dass die beiden Steckerstifte vorschriftsmäßig in die Lampenfassung eingeführt werden. • Die Lampenhalterung wieder montieren, indem die beiden zuvor entfernten Schrauben wieder angezogen werden.

ELEKTRISCHE AANSLUITING

Das Symbol ☒ auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
