Tipo di prodotto	Cappa da cucina
Marca	Zanussi
Modello	ZHC 600 n
Larghezza	60 cm
Profondità	50 cm
Altezza	Variabile, da 60 a 110 cm
Peso	Circa 10 kg
Alimentazione	220-240 V ~ 50 Hz
Potenza di aspirazione	Fino a 650 m³/h
Livello sonoro	55-65 dB(A)
Illuminazione	2 lampadine LED da 3 W
Numero di velocità	3 velocità + velocità intensiva
Tipo di comandi	Pulsanti meccanici
Filtrazione	Filtro antigrasso metallico lavabile e filtro a carbone attivo opzionale
Evacuazione	Ricircolo o evacuazione esterna (diametro 120 mm)
Manutenzione	Pulire il filtro antigrasso ogni mese, cambiare il filtro a carbone ogni 3-6 mesi
Sicurezza	Spegnimento automatico dopo 24 ore di funzionamento continuo
Ricambi disponibili	Filtri, lampadine, telecomando
Riparabilità	Indice di riparabilità: 7.5/10
Garanzia	2 anni pezzi e manodopera

Domande frequenti - ZHC 600 n ZANUSSI

Come installare la cappa ZHC 600 n?

L'installazione deve essere eseguita da un professionista qualificato. Rispettare le distanze di sicurezza: almeno 65 cm sopra un piano di cottura elettrico e 75 cm sopra un piano a gas. Fissare saldamente il supporto a parete e collegare il condotto di evacuazione se necessario.

Come pulire il filtro antigrasso?

Il filtro antigrasso metallico si pulisce in lavastoviglie o a mano con acqua saponata. Lasciarlo asciugare completamente prima di rimetterlo in posizione. Pulirlo ogni mese per un funzionamento ottimale.

Quando è necessario sostituire il filtro a carbone?

Il filtro a carbone attivo deve essere sostituito ogni 3-6 mesi a seconda dell'uso. Non è lavabile. Un indicatore sul modello può segnalare la sostituzione.

La cappa funziona ma aspira male, cosa fare?

Verificare che il filtro antigrasso non sia ostruito. Assicurarsi che l'uscita dell'aria non sia bloccata. Se si utilizza la modalità ricircolo, il filtro a carbone deve essere cambiato. Controllare anche le impostazioni di velocità.

Come cambiare la lampadina LED?

Scollegare prima la cappa. Aprire il coperchio dell'illuminazione. Sostituire la lampadina difettosa con una lampadina LED dello stesso tipo (3 W, attacco G4). Richiudere il coperchio e ricollegare.

Posso utilizzare la cappa senza evacuazione esterna?

Sì, la cappa è compatibile con la modalità ricircolo. È necessario installare un filtro a carbone attivo (non fornito) per assorbire gli odori prima di immettere l'aria nella stanza.

Il telecomando non funziona più, cosa fare?

Verificare le batterie del telecomando. Se il problema persiste, ripristinare la cappa scollegando l'alimentazione per 1 minuto. Se non cambia nulla, contattare il servizio post-vendita.

Qual è il consumo elettrico?

La potenza massima della cappa è di circa 200 W. In standby, il consumo è inferiore a 1 W. Ciò corrisponde a un consumo annuale di circa 50 kWh per un uso normale.

C'è uno spegnimento automatico?

Sì, la cappa dispone di una funzione di spegnimento automatico dopo 24 ore di funzionamento continuo per risparmiare energia ed evitare rischi.

Dove trovare i ricambi?

I ricambi (filtri, lampadine, telecomando) sono disponibili sul sito ufficiale Zanussi o presso i rivenditori autorizzati. Utilizzare il riferimento ZHC 600 n per ordinare.

MANUALE UTENTE ZHC 600 n ZANUSSI

MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE

Libretto di Istruzioni INDICE

CONSIGLI E SUGGERIMENTI 10 CARATTERISTICHE 11 INSTALLAZIONE 12 USO 15 MANUTENZIONE 16

• Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell'arte.

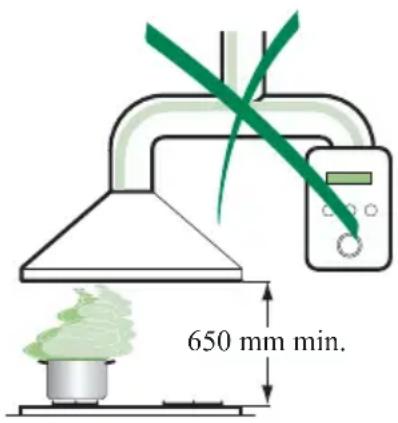

• La distanza minima di sicurezza tra il piano di cottura e la cappa deve essere di 650 mm.
• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della cappa.
• Per apparecchi in Classe I, accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a terra.
• Collegare la cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.
• Non collegare la cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sia la cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita.

USO

• La cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina. Non fare mai uso improprio della cappa.
• Non lasciare fiamme libere a forte intensità sotto la cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.
• Non preparare alimenti flambé sotto la cappa da cucina; pericolo d'incendio.
• La cappa non deve essere utilizzata da bambini o persone non abilitate all'uso corretto.

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei filtri secondo gli intervalli consigliati.
• Per la pulizia delle superfici della cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

Rif. Q.tà Componenti di Prodotto

1 1 Corpo cappa completo di: comandi, luce, filtri 2 1 Camino telescopico formato da: 2.1 1 Camino superiore 2.2 1 Camino inferiore 9 1 Flangia di riduzione ø 150-120 mm 15 1 Raccordo uscita aria

Rif. Q.tà Componenti di Installazione

7.1 2 Staffe fissaggio corpo cappa

7.2.1 2 Staffe fissaggio camino superiore

11 8 Tasselli 12a 8 Viti 4,2 x 44,4 12c 6 Viti 2,9 x 9,5 12d 2 Viti M4 x 25

Q.tà	Documentazione
1	Libretto	Istruzioni

Foratura Parete e Fissaggio Staffe

Tracciare sulla parete:

• una linea verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della cappa;
• una linea orizzontale a: 650 mm min. sopra il piano di cottura, per installazione senza fondale; alla quota H (H=altezza della parte in vista del fondale), per installazione con fondale.
• Appoggiare come indicato la staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore, allineando il suo centro (intagli) sulla linea verticale di riferimento.
• Segnare i centri dei fori della staffa.
• Appoggiare come indicato la staffa 7.2.1 a X mm sotto la prima staffa (X = altezza camino superiore in dotazione), allineando il suo centro (intagli) sulla linea verticale di riferimento.
• Segnare i centri dei fori della staffa.
• Appoggiare come indicato, la staffa 7.1 a 95 mm dalla linea verticale di riferimento, e 210 mm sopra la linea orizzontale di riferimento.
• Segnare i centri dei fori della staffa.
• Ripetere questa operazione dalla parte opposta.

FONDALE (OPZIONALE)

Il fondale va montato prima di montare il corpo cappa e, se si desidera fissarlo alla parete sia superiormente che inferiormente, è necessario montarlo alla giusta altezza, prima del montaggio delle basi. Essendo questa operazione complessa, va effettuata solamente dall'installatore della cucina o da personale competente che conosca tutte le dimensioni finali dei mobili.

Limitandosi al solo fissaggio superiore, procedere come segue:

• Appoggiare il fondale sulla base inserendo la faldina inferiore tra il piano superiore e la parete, centrandolo sulla linea verticale di riferimento.
• Segnare i centri dei due fori della faldina superiore.
• Forare Ø 8 mm i punti segnati.
• Inserire i tasselli 11 nei fori.
• Fissare le staffe, utilizzando le viti 12a (4,2 x 44,4) in dotazione.
• Se presente, fissare il fondale, utilizzando le viti 12a (4,2 x 44,4) in dotazione.

Montaggio corpo cappa

• Avvitare sulle staffe 7.1 le 2 viti 12d in dotazione. - Agganciare il corpo cappa alle staffe 7.1, centrandolo sulla linea verticale. - Agire sulle viti 12d, dal sotto della cappa, per livellare il corpo cappa.

Connessioni

USCITA ARIA VERSIONE ASPIRANTE

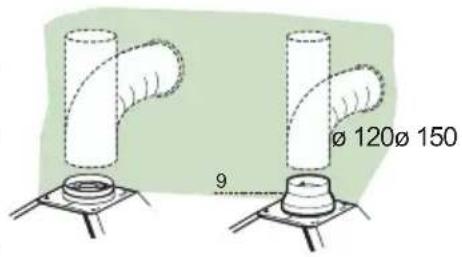

Per installazione in versione aspirante, collegare la cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ∅150 o 120 mm, la cui scelta è lasciata all'installatore.

• Per collegamento con tubo ø120 mm, inserire la flangia di riduzione 9 sull'uscita del corpo cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Togliere eventuali filtri antiodore al carbone attivo.

USCITA ARIA VERSIONE FILTRANTE

• Applicare a pressione il raccordo uscita aria 15 sull'uscita del corpo cappa. • Assicurarsi della presenza del filtro antiodore al carbone attivo.

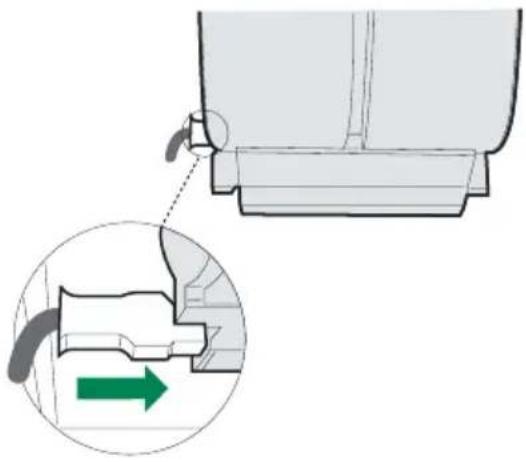

CONNESSIONE ELETTRICA

• Collegare la cappa all'alimentazione di rete interponendo un interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Rimuovere i filtri antigrasso (vedi par. “Manutenzione”) e assicurarsi che il connettore del cavo di alimentazione sia correttamente inserito nella presa dell'aspiratore.

• Allargare leggermente le due falde laterali, agganciarle dietro le Staffe 7.2.1 e richiuderle fino a battuta.
• Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 9,5) in dotazione.

Camino inferiore

• Allargare leggermente le due falde laterali del Camino, agganciarle tra il Camino superiore e la parete e richiuderle fino a battuta.
• Fissare lateralmente la parte inferiore al Corpo Cappa, con 2 Viti 12c (2,9 x 9,5) in dotazione.
• Assicurarsi che l'uscita del Raccordo 15 risulti in corrispondenza delle bocchette del Camino.

Quadro comandi

L Luci Accende e spegne l'Impianto di Illuminazione.

M Motore Accende e spegne il motore Aspirazione.

V Velocità Determina la velocità di esercizio:

1. Velocità minima, adatta ad un ricambio d'aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.

2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.

3. Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura, anche per tempi prolungati.

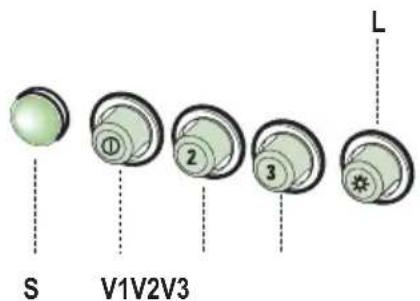

L Luci Accende e spegne l'Impianto di Illuminazione.

S Led Led accensione Motore.

V1 Motore Accende e spegne il motore. Aspirazione a velocità minima, adatta ad un ricambio d'aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.

V2 Velocità Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.

V3 Velocità Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura, anche per tempi prolungati.

Filtri antigrasso

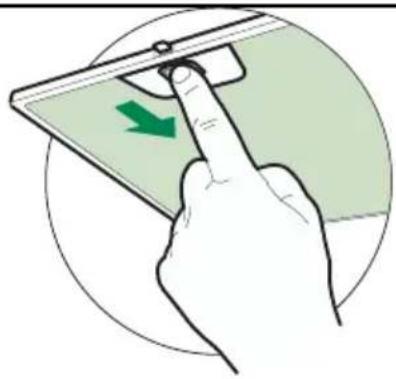

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

• Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
• Togliere i Filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.

Filtri antiodore al Carbone attivo (Versione Filtrante)

Il Filtro antiodore al Carbone attivo non è lavabile e non è rigenerabile, va sostituito ogni 4 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.

SOSTITUZIONE

• Togliere i Filtri antigrasso. - Rimuovere i Filtri antiodore al Carbone attivo saturi, come indicato (A). - Montare i nuovi Filtri, come indicato (B). • Rimontare i Filtri antigrasso.

Illuminazione

SOSTITUZIONE LAMPADE

Lampade a incandescenza da 40 W

• Togliere i filtri antigrasso metallici.
• Svitare le lampade e sostituirle con nuove di uguali caratteristiche.
• Rimontare i filtri antigrasso metallici.

SOSTITUZIONE LAMPADE

Lampade alogene da 20 W.

• Togliere le due viti che fissano il supporto illuminazione e sfilarlo dalla cappa.
• Estrarre la lampada dal supporto.
• Sostituirla con una nuova di uguali caratteristiche, facendo attenzione di inserire correttamente i due spinotti nella sede del supporto.
• Rimontare il supporto fissandolo con le due viti precedentemente tolte.

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.
