MODE D'EMPLOI EKD60760x ELECTROLUX

Mode d'emploi .....(2-11)

BE NL Bloeddruckmeter

Lisez attentivement ce mode d'emploi, conservez-le pour un usage ultérieur, mettez-le à la disposition des autres utilisateurs et suivez les consignes.

1. Premières expériences

Le lecteur de tension artérielle au bras sert à la mesure non invasive et au contrôle de la tension artérielle chez l'adulte. Vous pouvez ainsi mesurer votre tension artérielle de manière simple et rapide, enregistrer les valeurs mesurées et afficher la courbe et la moyenne des valeurs mesurées. L'appareil vous prévient en cas d'arythmie cardiaque éventuelle. Les valeurs obtenues sont classées conformément aux directives de l'OMS et évaluées sur le plan graphique. Conservez ce mode d'emploi pour pouvoir vous y référer ultérieurement et faites en sorte qu'il soit accessible aux autres utilisateurs.

2. Remarques importantes

Remarques relatives à l'utilisation

• Afin d'obtenir des valeurs comparables, mesurez toujours votre tension artérielle au même moment de la journée.

• Avant chaque mesure, reposez-vous pendant env. 5 minutes!
  • Patientez 5 minutes entre deux mesures!

• Les valeurs mesurées par vos soins sont purement informatives. Elles ne sauraient remplacer une consultation médicale! Discutez des valeurs mesurées avec votre médecin. Ne prenez aucune décision médicale individuelle à partir de ces valeurs (par exemple auto-médication)!

• En cas de circulation sanguine limitée sur un bras du fait de maladies circulatoires chroniques ou aiguës (entre autres des vasoconstrictions), la précision de la mesure au poignet est limitée. Le cas échéant, optez plutôt pour un appareil de mesure de la tension artérielle à appliquer sur le bras.
• L'appareil ne doit être utilisé que sur des personnes présentant un tour de bras adapté.
• Le tensiomètre fonctionne sur piles. Notez que l'enregistrement des données n'est possible que si votre tensiomètre est sous tension. Dès que les piles sont usées, la date et l'heure s'effacent du tensiomètre.
• Afin de ménager les piles, si aucune touche n'est actionnée durant une minute, le système automatique de désactivation arrête l'appareil de mesure de la tension artérielle.

Remarques relatives à la conservation et à l'entretien

- L'appareil de mesure de la tension artérielle est constitué de pièces électroniques, de grande précision. L'appareil doit être conservé dans un environnement approprié afin

de garantir la précision des valeurs et d'optimiser la durée de vie du produit :

• Protégez l'appareil des chocs et conservez-le à l'abri de l'humidité, de la poussière, des variations thermiques et d'une exposition directe au soleil.
• Ne laissez pas tomber l'appareil.
• N'utilisez pas l'appareil à proximité de forts champs électromagnétique. Eloignez-le des radios ou des téléphones mobiles.
• Utilisez uniquement les brassards de rechange fournis ou d'origine. Dans le cas contraire, vous obtiendrez des valeurs mesurées erronées.
• N'appuyez pas sur les touches tant que vous n'avez pas mis le brassard.
• Au cas où vous ne vous servez pas de l'appareil pendant une longue période, nous vous recommandons de retirer les piles.

Remarques relatives aux piles

• L'ingestion de piles peut se révéler mortelle. Laissez par conséquent les piles et les produits hors de portée des jeunes enfants. Au cas où une pile a été avalée, faites immédiatement appel à un médecin.

• Les piles ne doivent être ni rechargées ni réactivées par d'autres méthodes ni démontées ni jetées dans le feu ni court-circuitées.

• Lorsqu'elles sont usagées ou si l'appareil ne doit pas être utilisé avant longtemps, retirez les piles de l'appareil. Vous éviterez ainsi les dommages liés aux fuites. Remplacez toujours toutes les piles en même temps.

• N'utilisez pas des types ou des marques de piles différents et n'utilisez pas des piles d'une capacité différente. Utilisez de préférence des piles alcalines.

Remarques relatives à la réparation et à la mise au rebut

• Les piles ne sont pas des ordures ménagères. Veuillez jeter les piles usagées dans les conteneurs prévus à cet effet.
• N'ouvrez pas l'appareil. Le non-respect de cette consigne annulera la garantie.
• Vous ne devez en aucun cas réparer ou ajuster l'appareil vous-même. Le cas contraire, aucun fonctionnement irréprochable n'est garanti.
• Les réparations doivent être effectuées uniquement par le service après-vente ou des revendeurs agréés. Cependant avant de faire une réclamation, contrôlez d'abord les piles et changez-les, le cas échéant.
• Pour éliminer l'appareil, conformez-vous à la directive sur les appareils électriques et électroniques 2002/96/CE – WEEE (Waste Electrical and

Electronic Equipment). Pour toute question, adressez-vous aux collectivités locales responsables de l'élimination de ces déchets.

3. Description de l'appareil

1. Manchette
2. Tuyau de manchette
3. Connexion à la manchette
4. Touche MARCHE/ARRÊT Ⓘ
5. Touches de fonctions -/+
6. Échelle de l'OMS à LED
7. Prise pour la connexion à la manchette
8. Écran
9. Touche mémoire M

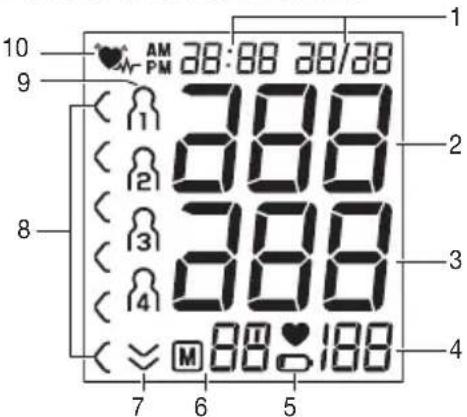

Données affichées à l'écran :

1. Heure et date
2. Pression systolique
3. Pression diastolique
4. Valeur du pouls mesurée
5. Symbole changement des piles
6. Affichage de la mémoire : Valeur moyenne (A), matin (R), soir (P), numéro de l'emplacement de sauvegarde
7. Dégonflage
8. Classement OMS
9. Mémoire utilisateur
10. Symbole trouble du rythme cardiaque

4. Préparation de la mesure

Insérer la pile

• Ouvrez le couvercle du compartiment à piles.
• Insérez quatre piles de type 1,5 V AA (type alcaline LR6). Veillez impérativement à insérer les piles en respectant la polarité indiqu d'accus rechargeables.

- Refermez soigneusement le couvercle du compartiment à piles.

- Une fois les piles insérées, l'appareil affiche en permanence l'heure, la date ainsi que la mémoire utilisateur choisie.

Si l'indicateur de changement des piles □ est affiché depuis longtemps, il n'est plus possible d'effectuer de mesure et vous devez changer toutes les piles. Dès que les piles sont retirées de l'appareil, l'heure doit être de nouveau réglée.

Les piles usées ne doivent pas être jetées avec les ordures ménagères. Éliminez-les par le biais de votre revendeur électronique ou de votre point de collecte de matières recyclables local. Vous y êtes légalement obligé(e).

Remarque : ce pictogramme se trouve sur les piles à substances nocives : Pb : pile contenant du plomb, Cd : pile contenant du cadmium, Hg : pile contenant du mercure.

Régler la date et l'heure

Vous devez impérativement régler la date et l'heure. Ce n'est qu'ainsi que vous pouvez correctement enregistrer et récupérer ultérieurement vos mesures avec la date et l'heure. L'heure est affichée au format 24 heures.

Procédez comme suit pour régler la date et l'heure :

• Appuyez plus de trois secondes sur la touche mémoire M.
• L'année commence à clignoter. Réglez l'année à l'aide de la touche de fonction -/+ et confirmez votre choix grâce à la touche mémoire M.
• Réglez le mois, le jour, l'heure et la minute en confirmant à chaque fois avec la touche mémoire M.

5. Mesurer la tension

Avant la mesure, placez l'appareil à température ambiante.

Positionner la manchette

Placez la manchette sur le bras gauche nu. La circulation du bras ne doit pas être gênée par des vêtements serrés ou autre.

Positionnez la manchette sur le bras de façon à ce que le bord inférieur se trouve 2 – 3 cm au-dessus du pli du coude et au-dessus de l'artère. Le tuyau est dirigé vers le milieu de la paume de la main. Refermez maintenant la partie libre de la manchette autour du bras, sans trop serrer, à l'aide de la fermeture à velcro. Le serrage de la manchette doit permettre de passer deux doigt au-dessous. Branchez maintenant le tuyau de la manchette dans la prise de connexion de la manchette.

Attention : L'appareil ne doit être utilisé qu'avec la manchette d'origine. La manchette est prévue pour un tour de bras de 22 à 36 cm.

Veuillez vous assurez que la manchette ne soit pas pliée et que le bout renforcé soit posé à plat sur votre bras.

Adopter une position adéquate

• Avant toute mesure, reposez-vous environ 5 minutes! Sinon, cela pourrait entraîner des erreurs.
• La mesure peut se faire en position assise ou allongée. Faites attention, dans tous les cas, à ce que la manchette se trouve au niveau du cœur.
• Pour ne pas fausser le résultat, il est important de rester calme durant la mesure et de ne pas parler.

Sélectionner une mémoire

Appuyez sur la touche de fonction - ou +. Sélectionnez la mémoire utilisateur de votre choix (☐ ... ☐) en appuyant sur les touches de fonctions -/+

Vous disposez de 4 mémoires à 30 emplacements, afin d'enregistrer séparément les résultats de 4 personnes.

Confirmez votre choix en appuyant sur la touche MARCHE/ARRÊT Ⓐ

Effectuer la mesure de tension artérielle

• Positionnez la manchette tel que décrit plus haut et installez-vous dans la position de votre choix pour effectuer la mesure.
• Démarrez le tensiomètre en appuyant sur la touche MARCHE/ARRÊT ①Après l'affichage en plein écran, le dernier résultat enregistré apparaît. Si la mémoire ne contient aucun résultat, le tensiomètre indique une valeur de « 0 ».
• Gonflez la manchette à 190 mmHg. Relâchez lentement la pression d'air contenu dans la manchette. En cas de tendance connue à une tension élevée, gonflez de nouveau la manchette pour augmenter la pression. Dès qu'un pouls est reconnaissable, le symbole Pouls ♥affiche.
• Les résultats de mesure de la pression systolique, de la pression diastolique et du pouls sont affichés.

• Vous pouvez interrompre la mesure à tout moment en appuyant sur la touche MARCHE/ARRÊT Ⓙ

• Ers'affiche lorsque la mesure n'a pas pu être effectuée correctement. Lisez le chapitre Message d'erreur/Résolution des erreurs de ce mode d'emploi et recommencez la mesure.

• Le résultat de la mesure est enregistré automatiquement.
• Appuyez sur la touche MARCHE/ARRÊT pour éteindre l'appareil ⚠ Si vous oubliez d'éteindre l'appareil, il s'éteindra automatiquement après environ 1 minute.

Attendez au moins 5 minutes avant d'effectuer une nouvelle mesure !

6. Évaluer les résultats

Troubles du rythme cardiaque :

Cet appareil est capable d'identifier d'éventuels troubles du rythme cardiaque au cours de la mesure et le signale le cas échéant après la mesure, par le symbole 🎥. Cela peut indiquer une arythmie. L'arythmie est une maladie qui se caractérise par une anomalie du rythme cardiaque, en raison de perturbations du système bioélectrique. Les symptômes (battements cardiaques en retard ou en avance, pouls plus rapide ou plus lent) peuvent être induits notamment par une pathologie cardiaque, par l'âge, par des prédispositions naturelles, par une alimentation trop riche, par le stress ou encore par un manque de sommeil. Une arythmie ne peut être établie que par une consultation médicale. Si le sym-

bole s'affiche après la mesure, recommencez-la. Veillez à vous reposer pendant 5 minutes et à ne pas parler ni bouger pendant la mesure. Si le symbole apparaît souvent, veuillez consulter un médecin. Il peut être dangereux d'effectuer un autodiagnostic et une automédication sur la base des résultats de la mesure. Suivez impérativement les instructions de votre médecin.

Classement OMS :

Conformément aux directives/définitions de l'Organisation Mondiale de la Santé (OMS), les résultats de mesure sont classés et évalués selon le tableau suivant :

Le graphique à barres qui s'affiche ainsi que l'échelle de l'appareil permettent d'établir la plage dans laquelle se trouve la tension mesurée.

Si les valeurs de systole et de diastole se trouvent dans deux plages OMS différentes (par ex. systole en plage

normale haute et diastole en plage normale), la graduation graphique de l'OMS indique toujours la plage la plus haute sur l'appareil, à savoir « normale haute » dans le présent exemple.

7. Enregistrer, récupérer et supprimer les valeurs de mesure

• Le résultat de chaque mesure réussie est enregistré avec la date et l'heure. Au-delà de 30 valeurs enregistrées, la plus ancienne est supprimée.
• Appuyez sur la touche de fonction - ou +. Sélectionnez la mémoire utilisateur de votre choix ()... en appuyant sur les touches de fonctions -/+ . Confirmez votre choix en appuyant sur la touche MARCHE/ARRÊT ①
• Si vous appuyez sur la touche mémoire M, la valeur moyenne Pde l'ensemble des valeurs enregistrées dans la mémoire utilisateur s'affiche. En appuyant encore sur la

Plage des valeurs de tension	Systole (en mmHg)	Diastole (en mmHg)	Solution
Niveau 3 : Forte hypertonie >=180>=1	10 consulter un médecin
Niveau 2 : hypertonie moyenne	160–179	100–109	consulter un médecin
Niveau 1 : légère hypertonie	140–159	90–99	examen régulier par un médecin
Normale haute	130–139	85–89	examen régulier par un médecin
Normale	120–129	80–84	auto-contrôles
Optimale	<120	<80	auto-contrôles

Source : OMS, 1999

touche mémoire M, la valeur moyenne des mesures matinales des 7 derniers jours s'affiche. (Matin : 5.00 heures – 9.00 heures, affichage PN). En appuyant encore sur la touche mémoire M, la valeur moyenne des mesures du soir des 7 derniers jours s'affiche. (Soir : 18.00 heures – 20:00 heures, affichage PN) En appuyant encore une fois sur la touche mémoire M, les dernières valeurs de mesure individuelles s'affichent avec la date et l'heure.

• Vous pouvez supprimer la mémoire en maintenant la touche mémoire M enfoncée pendant 3 secondes.
• Appuyez sur la touche MARCHE/ARRÊT pour éteindre l'appareil ①
• Si vous oubliez d'éteindre l'appareil, celui-ci s'arrête automatiquement après 1 minutes.

8. Message d'erreur/Résolution des erreurs

En cas d'erreur, un message d'erreur s'affiche à l'écran Er. Des messages d'erreur peuvent s'afficher lorsque

• les valeurs de tension sont anormalement élevées ou basses (Erl et Er2 s'affichent à l'écran),
• la manchette est trop serrée ou trop lâche (Er3 et Er4 s'affichent à l'écran),
• la pression de gonflage est supérieure à 300 mmHg (ErS s'affiche à l'écran),

• le gonflage dure plus de 160 secondes (ErS'affiche à l'écran),

• il existe une erreur sur le système ou l'appareil (ErR, ErQ, Er7 ou Er8'affiche à l'écran),

• les piles sont presque vides

Dans ce cas, réitérez la mesure. Veillez à ne pas bouger ni parler.

Le cas échéant, remettez les piles ou remplacez-les.

9. Nettoyage et conservation de l'appareil

• Nettoyez soigneusement le tensiomètre, uniquement à l'aide d'un chiffon légèrement humide.
• N'utilisez pas de détergent ni de solvant.
• Ne passez jamais l'appareil sous l'eau, qui pourrait s'infiltrer à l'intérieur de l'appareil et l'endommager.
• Ne posez pas d'objets lourds sur l'appareil lorsque vous le conservez. Retirez les piles. Ne pliez pas le tuyau de la manchette.

10. Caractéristiques techniques

N° du modèle SBM 42

Mode de mesure Mesure de la tension artérielle au bras, oscillométrique et non invasive

Plage de mesure Pression 0–300 mmHg, systolique 70–280 mmHg, diastolique 30–200 mmHg, Pouls 40–180 battements/minute

Précision de l'indicateur de pression Systolique ± 3 mmHg /diastolique ± 3 mmHg / Pouls ± 5 % de la valeur affichée Incertitude de mesure Écart type max. admissible selon des essais cliniques : systolique 8 mmHg / diastolique 8 mmHg

Mémoire 4 x 30 emplacements de mémorisation

Dimensions (L) 134 x (l) 102 x (H) 52,5 mm

Poids Environ 280 g

Taille de la manchette 22 à 36 cm

Température d'uti- +10°C à +40°C, 20–85% d'humidité relative lisation autorisée de l'air

Température de conservation autorisée -5 °C à +50 °C, ≤ 85 % d'humidité relative de l'air

Alimentation électrique	4 piles AA (type alcaline LR6) x 1,5 V
Durée de vie des piles	Environ 250 mesures, selon l’élévation de la tension artérielle ainsi que la pression de gonflage
Accessoires Sac de conservation, instructions d’utilisation, 4 piles AA x 1,5 V
Classe de sécurité Alimentation interne, IPX0, pas d’AP ni d’APG, utilisation continue
Explication des pictogrammes	Appareil de type BAttention ! Veuillez lire le mode d’emploi !Fabricant

Des modifications pourront être apportées aux caractéristiques techniques sans avis préalable à des fins d'actualisation.

- Cet appareil est en conformité avec la norme européenne EN60601-1-2 et répond aux exigences de sécurité spéciales relatives à la compatibilité électromagnétique. Veuillez noter que les dispositifs de communication HF portables et mobiles sont susceptibles d'influér sur cet appareil. Pour des détails plus précis, veuillez contacter le service après-vente à l'adresse ci-dessous.

- Cet appareil est conforme à la directive européenne 93/42/EC sur les produits médicaux, à la loi sur les produits médicaux ainsi qu'aux normes européennes EN1060-1 (tensiomètres non invasifs, partie 1 : exigences générales) et EN1060-3 (tensiomètres non invasifs, partie 3 : exigences complémentaires sur les tensiomètres électromécaniques).

11. Garantie/Service

Ce produit dispose d'une garantie de 3 ans à partir de la date d'achat pour tout vice matériel et de fabrication.

La garantie ne s'applique pas :

• aux dommages issus d'une utilisation non conforme,
• aux pièces d'usure,
• aux vices connus du client au moment de l'achat,
  • en cas de propre faute du client.

Les garanties légales du client restent intactes par cette garantie.

Le client doit justifier l'achat pour toute revendication d'une réclamation durant la durée de la garantie.

La garantie doit être revendiquée dans l'espace de 3 ans à partir de la date d'achat auprès de

Hans Dinslage GmbH,

Riedlinger Str. 28,

En cas de réclamation, le client a droit à réparation de la marchandise par notre atelier ou par un atelier autorisé par nos soins. Le boîtier de l'appareil ne doit être ouvert sous aucun prétexte – l'ouverture du boîtier et toute modification annule les droits de garantie. En raison de la garantie, tous autres droits du client sont exclus.

Dans de nombreux cas, les motifs des réclamations découlent d'erreurs de manipulation. Celles-ci pourraient facilement être résolues par téléphone. Adressez-vous à la ligne d'assistance qui vous est réservée :
