GEBRUIKSAANWIJZING EKD60760x ELECTROLUX

Gebruikshandleiding......(12–21)

Lees deze gebruikershandleiding aandachtig door, berg deze op voor later gebruik, zorg dat andere gebruikers deze handleiding kunnen lezen en houd u aan de instructies.

1. Kennismaking

De bovenarmbloeddrukmeter dient voor het non-invasief meten en controleren van de arteriële bloeddrukwaarden van volwassenen.

U kunt daardoor snel en eenvoudig uw bloeddruk meten, de meetwaarden opslaan en het verloop en het gemiddelde van de meetwaarde laten weergeven. Bij eventueel aanwezige hartritmestoornissen wordt u gewaarschuwd.

De gemiddelde waarden worden conform WHO-richtlijnen geclassificeerd en grafisch beoordeeld.

Berg deze gebruiksaanwijzing op voor later gebruik en zorg dat andere gebruikers deze handleiding ook kunnen lezen.

2. Belangrijke aanwijzingen

Gebruiksaanwijzingen

• Meet uw bloeddruk altijd op hetzelfde moment van de dag om te garanderen dat de waarden kunnen worden vergeleken.
• Rust voorafgaand aan iedere meting ca. 5 minuten uit.

• Tussen twee metingen moet u 5 minuten wachten.

• De door uzelf gemeten waarde is slechts informatief en geen vervanging van een onderzoek door een arts. Bespreek uw meetwaarden met uw arts en neem op basis daarvan in geen geval zelf medische beslissingen (bijv. medicamenten en doseringen daarvan).

• Foutieve metingen kunnen optreden bij aandoeningen van het hart en de bloedsomloop, en ook in geval van een hele lage bloeddruk, doorbloedings- en ritmestoornissen alsook bij eerdere ziekten.
• Gebruik het apparaat alleen bij personen waarvan de omtrek van de bovenarm binnen het aangegeven bereik valt.
• De bloeddrukmeter werkt uitsluitend op batterijen. Houd er rekening mee dat u alleen gegevens kunt opslaan, als uw bloeddrukmeter onder stroom staat. Vanaf het moment de batterijen leeg zijn, houdt de bloeddrukmeter de datum en tijd niet meer bij.
• De automatische uitschakeling schakelt de bloeddrukmeter uit om batterijen te sparen, indien binnen één minuut geen toets wordt bediend.

Aanwijzingen voor het opbergen en de verzorging

- De bloeddrukmeter bestaat uit elektronische onderdelen en precisieonderdelen. De nauwkeurigheid van de meet-

waarden en de levensduur van het apparaat zijn afhankelijk van de zorgvuldige omgang hiermee:

• Bescherm het apparaat tegen schokken, vocht, vuil, sterke temperatuurschommelingen en direct zonlicht.
• Laat het apparaat niet vallen.
• Gebruik het apparaat niet in de buurt van sterke elektromagnetische velden en houd het uit de buurt van radiografische apparaten en mobiele telefoons.
• Gebruik uitsluitend de meegeleverde of originele vervangende manchetten. Anders krijgt u foutieve meetwaarden.
• Druk niet op de toetsen, zolang de manchet niet is aangebracht.
• Indien het apparaat gedurende langere tijd niet wordt gebruikt, raden wij aan de batterijen te verwijderen.

Aanwijzingen m.b.t. batterijen

• Batterijen levensgevaarlijk zijn als ze worden ingeslikt. Berg daarom batterijen en producten buiten het bereik van kleine kinderen op. Mocht een batterij zijn ingeslikt, moet u onmiddellijk medische hulp zoeken.
• Batterijen mogen niet worden opgeladen of anderszins worden gereactiveerd, niet uit elkaar worden gehaald, in het vuur geworpen of worden kortgesloten.
• Haal de batterijen uit het apparaat, wanneer deze leeg zijn of wanneer u het apparaat langere tijd niet zult gebruiken.

Zo voorkomt u schade door lekkende batterijen. Vervang altijd alle batterijen tegelijk.

- Gebruik niet verschillende soorten of merken of batterijen met verschillende capaciteit door elkaar. Gebruik uit voorzorg alkalinebatterijen

Aanwijzingen voor reparatie en afvalverwijdering

• Batterijen horen niet thuis in het huisvuil. Deponeer de lege batterijen in daarvoor voorziene inzamelplaatsen.
• Maak het apparaat niet open. Doet u dit toch, dan vervalt de garantie.
• Het apparaat mag niet zelf worden gerepareerd of afgesteld. Een storingsvrije werking is in dat geval niet meer gewaarborgd.
• Reparaties mogen alleen door de klantenservice of een geautoriseerd verkooppunt worden uitgevoerd. Controleer echter voordat u een klacht indient de batterijen en vervang deze zo nodig.

- Verwijder het apparaat conform EU-Richtlijn 2002/96/EC betreffende afgedankte elektrische en elektronische apparatuur – WEEE (Waste Electrical and Electronic Equipment). Als u vragen hebt, neemt u contact op met de verantwoordelijke voor afvalverwijdering in uw gemeente.

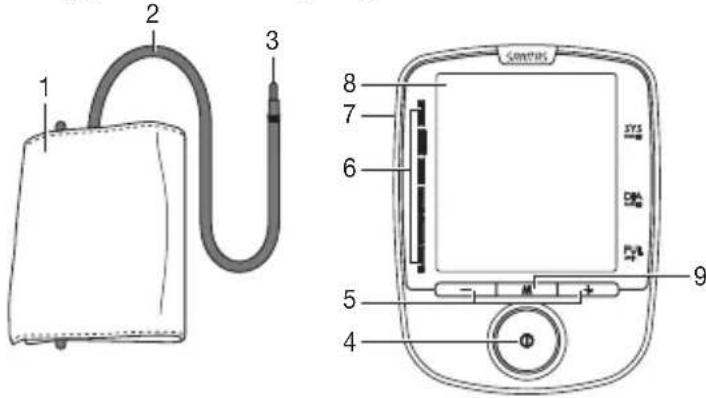

3. Apparaatbeschrijving

1. Manchet
2. Manchetslang
3. Manchetstekker
4. Toets START/STOP①
5. Functietoetsen -/+
6. LED WHO-schaalverdeling
7. Aansluiting voor stekker van manchet
8. Display
9. Geheugentoets M

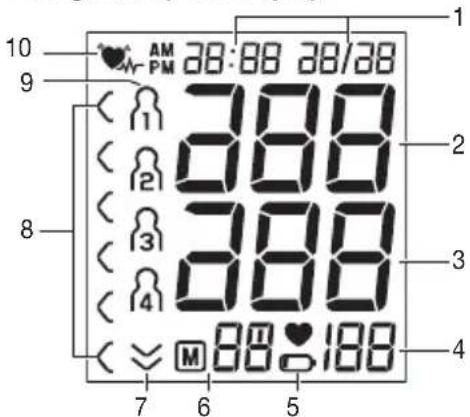

Weergaves op het display:

1. Tijdstip en datum
2. Systolische druk
3. Diastolische druk
4. Gemeten pulswaarde
5. Symbool batterij vervangen
6. Geheugenweergave: Gemiddelde waarde (A), 's ochtends (R), 's avonds (P), geheugenplaatsnummer
7. Lucht weg laten lopen
8. WHO-niveau
9. Gebruikersgeheugens
10. Symbool hartritmestoornis

4. Meting voorbereiden

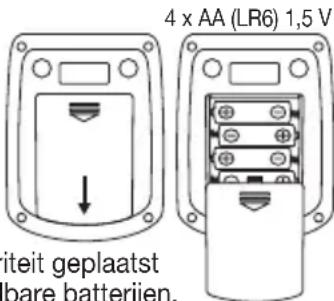

Plaats de batterij

• Open het deksel van het batterijvak.
• Plaats vier batterijen van het type 1,5 V AA (Alkaline Type LR6). Let goed op dat de batterijen zoals

aangeduid met correcte polariteit geplaatst worden. Gebruik geen oplaadbare batterijen.

- Sluit het deksel van het batterijvak weer zorgvuldig.

- Voorzien van batterijen geeft het apparaat continu de tijd, datum en het gekozen gebruikersgeheugen weer.

Wanneer de batterijwisselweergave □ continu wordt weergegeven, kan er niet meer worden gemeten en moeten alle batterijen worden vervangen. Wanneer de batterijen uit het apparaat worden verwijderd, moet de tijd opnieuw worden ingesteld.

Lege batterijen horen niet thuis in het restafval. Deponeer ze bij uw elektrohandelaar of de milieudienst in uw woonplaats. U bent hiertoe wettelijk verplicht.

Aanwijzing: Deze tekens kunt u aantreffen op batterijen met schadelijke stoffen: Pb: batterij bevat lood, Cd: batterij bevat cadmium, Hg: batterij bevat kwik.

Datum en tijd instellen

De datum en de tijd moeten absoluut ingesteld worden. Alleen zo kunt u uw gemeten waarden correct met datum en tijdstip opslaan en later laden.

De tijd wordt weergegeven in het 24-uurs-formaat.

Om de datum en de tijd in te stellen, gaat u als volgt te werk:

• Houd de geheugentoets M langer dan drie seconden ingedrukt.
• Het jaar begint te knipperen. Stel met de functietoetsen -/+ het jaar in en bevestig met de geheugentoets M.
• Stel maand, dag, uur en minuten in en bevestig iedere keer met de geheugentoets M.

5. Bloeddruk meten

Laat het apparaat op kamertemperatuur komen voor u aan de meting begint.

Manchet aanbrengen

Breng de manchet op de ontblote linker bovenarm aan. De doorbloeding van de arm mag niet worden belemmerd, bijvoorbeeld door te nauwe kledingstukken.

De manchet moet zo op de bovenarm worden geplaatst dat de onderste rand 2 - 3 cm boven de elleboog en boven de slagader ligt. De slang wijst naar het midden van de handpalm.

Breng nu het vrije uiteinde van de manchet nauw, maar niet strak, om de arm aan en sluit deze met de klittenband. De manchet moet zo strak worden aangebracht dat nog twee vingers onder de manchet passen.

Steek nu de manchetslang in de aansluiting voor de manchetstekker.

Attentie: Het apparaat mag alleen met de originele manchet gebruikt worden. De manchet is geschikt voor een armomvang van 22 tot 36 cm.

⚠️ Controleer of er geen knik in de manchet zit en of het verstevigde uiteinde vlak op uw arm ligt.

Neem de juiste lichaamshouding aan

• Rust voorafgaand aan iedere meting ongeveer 5 minuten uit. Anders ontstaan er mogelijk afwijkingen.
• U kunt de meting zittend of liggend uitvoeren. Let er in ieder geval op dat de manchet zich ter hoogte van het hart bevindt.
• Om het meetresultaat niet te beïnvloeden is het belangrijk dat u zich tijdens de meting rustig gedraagt en niet spreekt.

Geheugen selecteren

Druk op de functietoets = of +. Selecteer het gewenste gebruikersgeheugen ( _1 .. _4 ) door op de functietoetsen -/+ te drukken.

Er zijn vier geheugens met elk 30 geheugenplaatsen beschikbaar om de meetgegevens van vier verschillende personen gescheiden van elkaar op te slaan. Bevestig uw keuze met de toets START/STOP ^1

Uitvoeren van een bloeddrukmeting

• Breng zoals eerder beschreven de manchet aan en neem de houding aan waarin u de meting wilt uitvoeren.
• Start het bloeddrukmeetapparaat met de toets START/STOP ^1 Na de volledige weergave wordt het laatst opgeslagen meetresultaat weergegeven. Wanneer er geen meting is opgeslagen, wordt er een 0 weergegeven.
• De manchet wordt tot 190 mmHg opgepompt. De lucht-druk in de manchet wordt langzaam verlaagd. Bij een al waargenomen tendens in de richting van een hoge bloeddruk wordt nog een keer bijgepompt om de manchetdruk te verhogen. Zodra er een polsslag herkend wordt, wordt het symbool polsslag •veergegeven.
• De meetresultaten systolische druk, diastolische druk en polsslag worden weergegeven.

• U kunt de meting te allen tijde door middel van de toets START/STOP Iannuleren.

• Erverschijnt wanneer de meting niet juist kon worden uitgevoerd. Lees het hoofdstuk "Foutmeldingen/Storingen verhelpen" in deze gebruikshandleiding en herhaal de meting.

• Het meetresultaat wordt automatisch opgeslagen.
• U kunt het apparaat uitschakelen door op de toets START/STOP te drukken. Wanneer u vergeet het apparaat uit te schakelen, wordt het na ongeveer 1 minuut automatisch uitgeschakeld.

Wacht minstens 5 minuten voor een nieuwe meting.

6. Resultaten beoordelen

Hartritmestoornissen:

Dit apparaat kan tijdens het meten eventuele storingen van het hartritme identificeren. Indien dit voorkomt, wordt dit na de meting met het symbool 🎋, weergegeven. Dit kan een indicator voor een aritmie zijn. Aritmie is een aandoening waarbij het hartritme abnormaal is vanwege storingen in het bio-elektrische systeem dat de hartslag stuurt. De symptomen (overslaand hart of voortijdige hartslagen, langzame of te snelle hartslag) kunnen ondermeer het gevolg zijn van hartaandoeningen, ouderdom, lichamelijke aanleg, overmatig gebruik van genotmiddelen, stress of slaapgebrek. Aritmie kan uitsluitend worden vastgesteld via medisch onderzoek. Herhaal de meting, indien het symbool 🎋, de meting op de display wordt weergegeven. Let er op dat

Bereik van de bloeddrukwaarden	Systolisch (in mmHg)	Diastolisch (in mmHg)	Maatregel
Niveau 3: zeer hoge bloeddruk >= 180	>= 110 raadpleeg een arts
Niveau 2: hoge bloeddruk 160–179 100–109 raadpleeg een arts
Niveau 1: licht verhoogde bloeddruk 140–159 90–99 regelmatige controle door een arts
Hoog-normaal 130–139 85–89 regelmatige controle door een arts
Normaal 120–129 80–84 zelfcontrole
Optimaal <120	<80	zelfcontrole

Bron: WHO, 1999

u 5 minuten rust moet nemen en dat u tijdens de meting niet praat of beweegt. Indien het symbool aak wordt weergegeven, raadpleeg dan uw arts. Zelfdiagnose en behandeling op basis van de meetgegevens kan gevaarlijk zijn. Volg de aanwijzingen van uw arts op.

WHO-classificatie:

Aan de hand van richtlijnen/definities van de Wereldgezondheidsorganisatie (WHO) worden de meetresultaten geclassificeerd en beoordeeld volgens de volgende tabel:

Het staafdiagram in het display en de schaalverdeling op het apparaat geven aan binnen welk bereik de vastgestelde bloeddruk zich bevindt.

Als de systolische en diastolische waarde zich in twee verschillende WHO-gebieden bevinden (bijvoorbeeld systolisch in het gebied hoog-normaal en diastolisch in het gebied normaal), geeft de grafische WHO-indeling op het apparaat het hoogste gebied weer, in het voorbeeld is dat hoog-normaal.

7. Meetwaarden opslaan, oproepen en wissen

- De resultaten van iedere succesvolle meting worden samen met de datum en de tijd opgeslagen. Bij meer dan 30 meetgegevens worden telkens de oudste meetgegevens overschreven.

• Druk op de functietoets - of +. Selecteer het gewenste gebruikersgeheugen (1)... 4) door op de functietoetsen -/+ te drukken. Bevestig uw keuze met de toets START/STOP①
• Door op de geheugentoets M te drukken, wordt het gemiddelde R van alle opgeslagen meetgegevens in het gebruikersgeheugen weergegeven. Druk nogmaals op de geheugentoets M om de gemiddelde waarde van de laatste 7 dagen van de ochtendmeting weer te geven. (Och-tend: 5.00 uur – 9.00 uur, weergave R). Druk nogmaals op de geheugentoets M om de gemiddelde waarde van de laatste 7 dagen van de avondmeting weer te geven. (Avond: 18.00 uur – 20.00 uur, weergave P). Druk nog-maals op de geheugentoets M om de laatste individuele meetwaarden met datum en tijdstip weer te geven.
• U kunt het geheugen wissen door de toets M 3 seconden ingedrukt te houden.
• U kunt het apparaat uitschakelen door op de toets START/STOP ^1 te drukken.
• Wanneer u vergeet het apparaat uit te schakelen, wordt het automatisch na 1 minuut uitgeschakeld.

8. Foutmeldingen/Storingen verhelpen

Bij storingen wordt op het display de foutmelding Erweergegeven.

Foutmeldingen kunnen optreden indien

• de bloeddrukwaarden abnormaal hoog of laag zijn (ErfEr2 op het display verschijnt),
• de manchet te strak of te los is vastgemaakt (Er3 of Er4 op het display verschijnt),
• de oppompdruk hoger is dan 300 mmHg (Erverschijnt op het display),
• het oppompen meer dan 160 seconden duurt (Er6verschijnt op het display),
• een systeem- of apparaatfout is opgetreden (ErR, ErQ, ErT of ErBp het display verschijnt),
• de batterijen bijna leeg zijn

Herhaal in zulke gevallen de meting. Let erop dat u niet beweegt of praat.

Plaats de batterijen opnieuw of vervang ze.

9. Apparaat reinigen en opbergen

• Reinig uw bloeddrukcomputer voorzichtig met alleen een licht bevochtigde doek.
• Gebruik geen reinigings- of oplosmiddel.
• Dompel het apparaat nooit onder in water omdat anders water kan binnendringen en het apparaat beschadigd raakt.
• Indien u het apparaat opbergt, mogen er geen zware voorwerpen op het apparaat drukken. Verwijder de batterijen. De manchetslang mag niet worden geknikt.

Meetmethode Oscillometrische non-invasieve bloeddruk-meting op de bovenarm.
Meetbereik Druk op 0 - 300 mmHg,systolisch 70-280 mmHg,diastolisch 30-200 mmHg,pols 40 -180 slagen/minuut
Nauwkeurigheid van de druk-aanwijzing	Systolisch ± 3 mmHg /diastolisch ± 3 mmHg /polsslag ± 5 % van de weergegeven waarde
Meetafwijking	Maximaal toelaatbare standaardafwijkingconform klinische controle:systolisch 8 mmHg / diastolisch 8 mmHg
Geheugen 4 x 30 geheugenplaatsen
Afmetingen (l) 134 x (b) 102 x (h) 52,5 mm
Gewicht Ongeveer 280 gram
Manchetgrootte 22 tot 36 cm
Toel. bedrijfs-temperatuur	+10°C tot +40°C, 20-85% relatieve lucht-vochtigheid
Temperatuurbereik voor bewaring	-5 °C tot +50 °C, ≤ 85 % relatieve luchtvoch-tigheid
Voeding 4 x 1,5 V AA-batterijen (alkaline, type LR6)

Levensduur batterij	Voor ongeveer 250 metingen, al naar gelang de hoogte van de bloeddruk dan wel de op-pompdruk
Accessoires Opbergtas, gebruikshandleiding,4 x 1,5 V AA-batterijen
Beschermings-klasse	Interne voorziening, IPX0, geen AP of APG,ononderbroken werking
Verklaring van symbolen	Toepassingsdeel type BLet op! Lees de gebruikshandleiding.Fabrikant

Wijzigingen van de technische gegevens zonder kennisgeving zijn om actualiseringsredenen voorbehouden.

• Dit apparaat voldoet aan de Europese norm EN60601-1-2 en is onderworpen aan bijzondere veiligheidsmaatregelen op het gebied van elektromagnetische verdraagzaamheid. Let er daarbij op dat draagbare en mobiele HF-communicatie-installaties dit apparaat kunnen beïnvloeden. Voor meer informatie kunt u terecht bij de klantenservice.
• Het apparaat is in overeenstemming met de EU-richtlijn voor medische producten, de Duitse wet inzake medische producten en de Europese normen EN1060-1 (non-invasieve bloeddrukmeters deel 1: Algemene Vereisten) en EN 1060-3 (non-invasieve bloeddrukmeters deel 3:

Aanvullende voorschriften voor elektromagnetische bloeddrukmeetsystemen).

11. Garantie/Service

Wij verlenen 3 jaar garantie vanaf koopdatum voor materiaal- en productiefouten van het product.

De garantie geld niet:

• in geval van schade die terug te voeren is op ondeskundig gebruik,
• voor slijtageonderdelen,
• voor gebreken die de klant reeds bij aankoop bekend waren,
• bij door de klant zelf veroorzaakte schade.

De wettelijke garantieverlening voor de klant blijft onaange- tast. Voor garantieclaims binnen de garantieperiode dient de klant het bewijs van aankoop te leveren.

De garantie moet binnen een periode van 3 jaar vanaf koopdatum tegenover

Hans Dinslage GmbH,

Riedlinger Str. 28,

In garantiegevallen heeft de klant het recht op reparatie van het artikel bij onze eigen of door ons geautoriseerde servicepunten. Open het apparaat in geen geval – wanneer u

het apparaat opent of verandert, komt de garantieverlening te vervallen. De klant heeft (op grond van de garantie) geen verderstrekkende rechten.

In veel gevallen ligt de oorzaak voor reklamaties in bedieningsfouten. Deze kunnen zondermeer telefonisch verholpen worden. Richt u zich aub. aan de voor u ingestelde Service-Hotline:

BE Tél.: [phone]

NL Tel.: [phone]

PT PORTUGUES
