Type de produit	Clavier électronique numérique
Marque	CASIO
Modèle	WK-8000
Catégorie	Clavier électronique
Nombre de touches	76 touches sensibles au toucher
Polyphonie maximale	64 notes
Effets intégrés	DSP (30 algorithmes simples, 32 multi-effets), Réverbération, Chorus, Égaliseur maître
Accompagnement automatique	Oui, avec reconnaissance d'accords MIDI
Fonction d'enregistrement	Song Memory, lecteur SMF
Fonction d'orgue à tirettes	Oui, paramètres de position de tirette et percussion
Connectique MIDI	Entrée/Sortie MIDI (5 broches)
Connectique pédale	Entrée pour pédale d'expression ou de sustain (réglable)
Sortie audio	Jack casque 6,35 mm
Alimentation	Adaptateur secteur 12 V CC (non inclus)
Entretien et nettoyage	Chiffon doux et sec ; éviter produits chimiques
Sécurité	Ne pas exposer à l'humidité ; utiliser l'adaptateur recommandé
Pièces détachées et réparabilité	Adaptateur, pédale (options) ; réparation par centre agréé
Informations générales	Notice détaillée disponible en téléchargement au format PDF

FOIRE AUX QUESTIONS - WK-8000 CASIO

Comment connecter mon clavier WK-8000 à un ordinateur ?

Connectez un câble MIDI standard entre la prise MIDI OUT du clavier et l'entrée MIDI IN de votre interface MIDI (ou directement via USB si votre ordinateur en est équipé). Configurez le canal MIDI du clavier dans le menu Transpose/Function (Keyboard Channel). Utilisez un séquenceur logiciel pour envoyer et recevoir des messages MIDI.

Comment sélectionner un son (tone) ?

Appuyez sur le bouton TONE, puis utilisez les touches numériques ou les boutons + et - pour choisir le numéro du son. Vous pouvez aussi utiliser la molette de données. Le clavier WK-8000 dispose de centaines de sons intégrés, accessibles via les numéros de programme MIDI (Bank Select et Program Change).

Comment activer l'accompagnement automatique ?

Appuyez sur le bouton ACCOMP pour activer la section d'accompagnement. Jouez des accords dans la partie gauche du clavier (reconnaissance d'accords). Le style rythmique et l'accompagnement suivront vos accords. Vous pouvez modifier le volume de l'accompagnement via le paramètre Accomp Volume dans le mixeur.

Comment enregistrer une chanson avec le Song Memory ?

Appuyez sur le bouton SONG MEMORY, puis sur REC pour commencer l'enregistrement. Jouez normalement. Appuyez à nouveau sur REC ou sur STOP pour arrêter. Vous pouvez enregistrer plusieurs pistes. Les données sont stockées dans la mémoire interne et peuvent être transférées via MIDI ou sauvegardées sur carte SD (selon modèle).

Comment utiliser les effets DSP ?

Le WK-8000 offre de nombreux effets DSP. Appuyez sur le bouton DSP pour accéder aux paramètres. Vous pouvez sélectionner un type d'effet (algorithme) parmi les listes des effets simples et multi-effets (voir le manuel MIDI). Utilisez les paramètres utilisateur (U0 à U7) pour régler des aspects comme le taux, la profondeur, le feedback, etc. L'affectation aux différentes parties se fait via le paramètre Line Select.

Comment régler le volume général ?

Utilisez la molette MASTER VOLUME située sur le panneau avant pour ajuster le volume de sortie. Vous pouvez aussi régler le volume individuel de chaque partie (1 à 16) via le mixeur (bouton MIXER). Le volume peut aussi être contrôlé à distance par des messages MIDI Control Change 07 (Volume).

Comment utiliser la fonction d'orgue à tirettes (Drawbar Organ) ?

Sélectionnez un son d'orgue à tirettes en choisissant un tone de type Drawbar. Vous pouvez ensuite modifier la position des tirettes (16', 5 1/3', 8', etc.) via les commandes dédiées ou des messages MIDI NRPN (Non-Registered Parameter Number). Les paramètres de percussion (2ème, 3ème) et de clic sont également réglables. Consultez la section 'Drawbar Parameter' du manuel MIDI pour plus de détails.

Comment connecter une pédale et la configurer ?

Branchez une pédale (sustain, sostenuto, soft ou rythme) dans la prise ASSIGNABLE JACK. Par défaut, elle fonctionne comme une pédale de sustain (Hold1). Pour modifier son affectation, allez dans le menu Transpose/Function et réglez le paramètre Jack Mode sur Sustain, Sostenuto, Soft ou Rhythm. La pédale peut aussi être configurée pour contrôler le volume (expression) si elle est de type expression.

Je n'entends aucun son lorsque j'appuie sur les touches. Que faire ?

Vérifiez d'abord que le MASTER VOLUME n'est pas au minimum. Assurez-vous que le clavier n'est pas en mode Local Control OFF (dans les paramètres MIDI, le local control doit être sur ON). Vérifiez aussi que les parties ne sont pas désactivées (Part Enable sur ON dans le mixeur). Enfin, si un casque est branché, le son ne sortira pas par les haut-parleurs intégrés.

Comment nettoyer et entretenir mon clavier WK-8000 ?

Utilisez un chiffon doux et sec pour essuyer la poussière sur le boîtier et les touches. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs. Évitez les environnements humides ou poussiéreux. Débranchez l'adaptateur secteur lors du nettoyage. Pour un entretien plus approfondi, consultez un centre de service agréé casio.

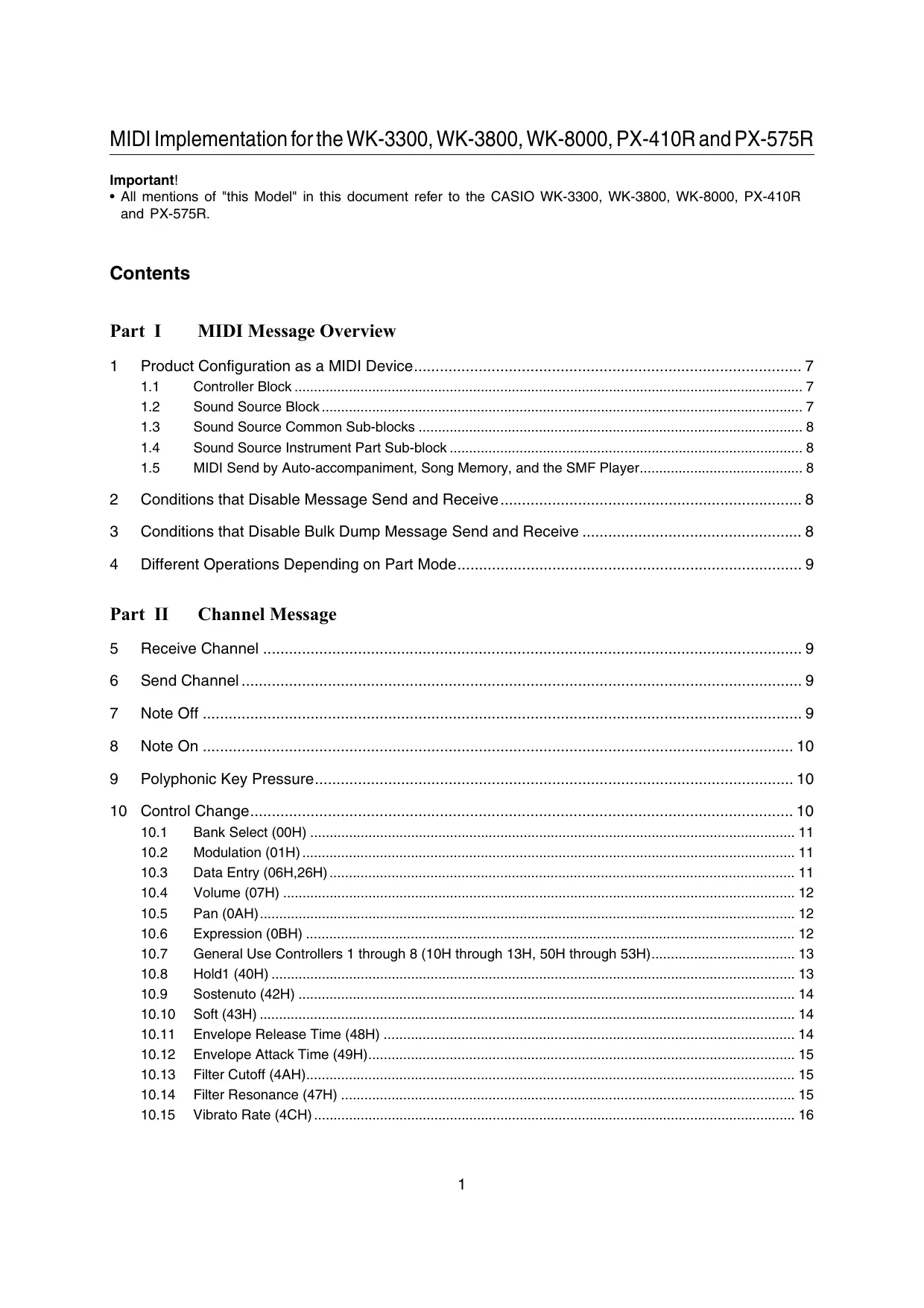

MODE D'EMPLOI WK-8000 CASIO

Important !

• Toutes les mentions de « ce modèle » dans ce document font référence aux CASIO WK-3300, WK-3800, WK-8000, PX-410R et PX-575R.

Sommaire

Partie I Aperçu des messages MIDI

1 Configuration du produit en tant que périphérique MIDI 7

1.1 Bloc contrôleur 7 1.2 Bloc source sonore 7 1.3 Sous-blocs communs de la source sonore 8 1.4 Sous-bloc de partie instrument de la source sonore 8 1.5 Envoi MIDI par l'accompagnement automatique, la mémoire de morceaux et le lecteur SMF 8

2 Conditions qui désactivent l'envoi et la réception de messages 8 3 Conditions qui désactivent l'envoi et la réception de messages Bulk Dump 8 4 Différentes opérations selon le mode de partie 9

Partie II Message de canal

5 Canal de réception 9 6 Canal d'envoi 9 7 Note Off 9 8 Note On 10 9 Pression de touche polyphonique 10

10 Changement de commande 10

10.1 Sélection de banque (00H) 11 10.2 Modulation (01H) 11 10.3 Entrée de données (06H, 26H) 11 10.4 Volume (07H) 12 10.5 Pan (0AH) 12 10.6 Expression (0BH) 12 10.7 Contrôleurs d'usage général 1 à 8 (10H à 13H, 50H à 53H) 13 10.8 Hold1 (40H) 13 10.9 Sostenuto (42H) 14 10.10 Soft (43H) 14 10.11 Temps de relâchement de l'enveloppe (48H) 14 10.12 Temps d'attaque de l'enveloppe (49H) 15 10.13 Coupure du filtre (4AH) 15 10.14 Résonance du filtre (47H) 15 10.15 Taux de vibrato (4CH) 16

10.16 Profondeur de vibrato (4DH) 16 10.17 Délai de vibrato (4EH) 16 10.18 Envoi de réverbération (5BH) 17 10.19 Envoi de chœur (5DH) 17 10.20 NRPN (62H, 63H) 17

10.20.1 Coupure du filtre 17 10.20.2 Résonance du filtre 18 10.20.3 Position de la tirette 18 10.20.4 Clic d'orgue à tirettes 19 10.20.5 2e percussion d'orgue à tirettes 19 10.20.6 3e percussion d'orgue à tirettes 19 10.20.7 Temps de décroissance de la percussion 20

10.21 RPN (64H, 65H) 20

10.21.1 Sensibilité du pitch bend 20 10.21.2 Accord fin 21 10.21.3 Accord grossier 21 10.21.4 Profondeur de modulation 21 10.21.5 Null 22

10.22 All Sound Off (78H) 22 10.23 Reset All Controllers (79H) 22

11 Mode Message 23

11.1 All Notes Off (7BH) 23 11.2 Omni Off (7CH) 23 11.3 Omni On (7DH) 23 11.4 Mono (7EH) 23 11.5 Poly (7FH) 23

12 Program Change 24 12.1 About the Part Mode 24 13 Channel Aftertouch 24 14 Pitch Bend 25

Part III System Message

15 Active Sensing 25 16 System Exclusive Message 26

16.1 Universal Realtime System Exclusive Message 26

16.1.1 Master Volume 26 16.1.2 Master Balance 26 16.1.3 Master Fine Tuning 27 16.1.4 Master Coarse Tuning 27 16.1.5 Reverb Parameter 27 16.1.6 Chorus Parameter 28 16.1.7 GM System Message 30 16.1.8 GS Message 30

16.2 This Model's System Exclusive Message 30

Part IV This Model's System Exclusive Messages

17 Format 31

17.1 Message Classifications 31 17.2 Message Structures 32

17.2.1 1...SYSEX: System Exclusive message Status 32 17.2.2 2...MAN: Manufacturer's ID 32 17.2.3 3...MOD: Model ID 32 17.2.4 4...dev: MIDI Device ID 00H through 1FH, 7FH 32 17.2.5 5...act: Action 33 17.2.6 6...cat: Category 33 17.2.7 7...prm: Parameter ID 34 17.2.8 8...ilen/dlen: index length / data length 35 17.2.9 9...ps: Parameter Set Number 35 17.2.10 10...index: Parameter Index Number 36 17.2.11 11...data: Parameter Data 37 17.2.12 12...sum: Check Sum 38 17.2.13 14...EOX: End of System Exclusive Message 38

18 Parameter Operations 39

19 Parameter Set Transfer Protocols 39

19.1 Protocoles de communication 39

19.1.1 Unidirectionnel et handshake 39 19.1.2 Session et sous-session 40

19.2 Flux de communication du protocole unidirectionnel 40 19.3 Flux de communication du protocole handshake 41

Partie V Listes de paramètres

20 Paramètres de commande 44

20.1 Liste des paramètres système 44 20.2 Liste des paramètres de commande de gestion des données 45 20.3 Liste des paramètres de commande 47

21 Paramètre de patch 48

21.1 Liste des paramètres communs de patch 48 21.2 Liste des paramètres de partie de patch 53

22 Paramètres de données d'onde 56 22.1 Informations sur les données d'onde 56

23 Paramètre de données de morceau 57

23.1 Informations sur les données de morceau 57

24 Paramètres de données de rythme 58

24.1 Informations sur les données de rythme 58

25 Paramètres de données SMF 59

25.1 Informations sur les données SMF 59

Partie VI : Liste des ensembles de paramètres

26 Ensemble de paramètres de tonalité utilisateur 60 27 Ensemble de paramètres de timbre utilisateur 60 28 Ensemble de paramètres de batterie utilisateur 61 29 Ensemble de paramètres de voix utilisateur 61 30 Ensemble de paramètres d'instrument utilisateur 62 31 Ensemble de paramètres d'onde utilisateur 62 32 Données d'onde utilisateur 63 33 Ensemble de paramètres DSP utilisateur 63 34 Données de morceau 64 35 Motif rythmique utilisateur 64 36 Données de registration 65 37 Ensemble de paramètres de drawbar utilisateur 66 38 Ensemble de paramètres SMF 66 39 Ensemble de paramètres d'image mémoire flash 67 40 À propos des numéros d'ensemble de paramètres (PS) 68

40.1 WK-3300/WK-3800/WK-8000 68

40.2 PX-410R/PX-575R 68

Partie VII : Liste des paramètres DSP

41 Liste des algorithmes DSP (effet simple) 69 41.1 Algorithme 00 (00H) : Auto Pan 69 41.2 Algorithme 01 (01H) : Tremolo 69 41.3 Algorithme 02 (02H) : Égaliseur 2 bandes 69 41.4 Algorithme 03 (03H) : Égaliseur 3 bandes 69 41.5 Algorithme 04 (04H) : Wah LFO 69 41.6 Algorithme 05 (05H) : Auto Wah 69 41.7 Algorithme 06 (06H) : Compresseur 70 41.8 Algorithme 07 (07H) : Limiteur 70 41.9 Algorithme 08 (08H) : Distorsion 70 41.10 Algorithme 09 (09H) : Phaser stéréo 70 41.11 Algorithme 10 (0AH) : Phaser 70 41.12 Algorithme 11 (0BH) : Rotatif 70 41.13 Algorithme 12 (0CH) : Overdrive rotatif 70 41.14 Algorithme 13 (0DH) : Enhancer 70 41.15 Algorithme 14 (0EH) : Modulateur en anneau 71 41.16 Algorithme 15 (0FH) : LoFi 71 41.17 Algorithme 16 (10H) : Chorus 1 phase 71

41.1 Algorithme 00 (OOH) : Auto Pan 69 41.2 Algorithme 01 (01H) : Tremolo 69 41.3 Algorithme 02 (02H) : Égaliseur 2 bandes 69 41.4 Algorithme 03 (03H) : Égaliseur 3 bandes 69 41.5 Algorithme 04 (04H) : LFO Wah 69 41.6 Algorithme 05 (05H) : Auto Wah 69 41.7 Algorithme 06 (06H) : Compresseur 70 41.8 Algorithme 07 (07H) : Limiteur 70 41.9 Algorithme 08 (08H) : Distorsion 70 41.10 Algorithme 09 (09H) : Phaser stéréo 70 41.11 Algorithme 10 (0AH) : Phaser 70 41.12 Algorithme 11 (0BH) : Rotatif 70 41.13 Algorithme 12 (0CH) : Overdrive rotatif 70 41.14 Algorithme 13 (0DH) : Enhancer 70 41.15 Algorithme 14 (0EH) : Modulateur en anneau 71 41.16 Algorithme 15 (0FH) : LoFi 71 41.17 Algorithme 16 (10H) : Chorus 1 phase 71

41.18 Algorithme 17 (11H) : Chorus 2 phases sinusoïdal 71 41.19 Algorithme 18 (12H) : Chorus 3 phases 71 41.20 Algorithme 19 (13H) : Chorus 2 phases triangulaire 71 41.21 Algorithme 20 (14H) : Délai stéréo 1 71 41.22 Algorithme 21 (15H) : Délai stéréo 2 71 41.23 Algorithme 22 (16H) : Délai 3 taps 72 41.24 Algorithme 23 (17H) : Réverbération à porte 72 41.25 Algorithme 24 (18H) : Réverbération à porte inversée 72 41.26 Algorithme 25 (19H) : Réflexion 72 41.27 Algorithme 26 (1AH) : Flanger 72 41.28 Algorithme 27 (1BH) : Réverbération 72 41.29 Algorithme 28 (1CH) : Délai 2 taps 72 41.30 Algorithme 29 (1DH) : Résonance acoustique (PX-410R/PX-575R) 72

42 Liste des algorithmes DSP (effet multiple) 73

42.1 Algorithme M00 (20H) : Multi00 73 42.2 Algorithme M01 (21H) : Multi01 73 42.3 Algorithme M02 (22H) : Multi02 73 42.4 Algorithme M03 (23H) : Multi03 73 42.5 Algorithme M04 (24H) : Multi04 74 42.6 Algorithme M05 (25H) : Multi05 74 42.7 Algorithme M06 (26H) : Multi06 74 42.8 Algorithme M07 (27H) : Multi07 74 42.9 Algorithme M08 (28H) : Multi08 74 42.10 Algorithme M09 (29H) : Multi09 74 42.11 Algorithme M10 (2AH) : Multi10 74 42.12 Algorithme M11 (2BH) : Multi11 75 42.13 Algorithme M12 (2CH) : Multi12 75 42.14 Algorithme M13 (2DH) : Multi13 75 42.15 Algorithme M14 (2EH) : Multi14 75 42.16 Algorithme M15 (2FH) : Multi15 75 42.17 Algorithme M16 (30H) : Multi16 76 42.18 Algorithme M17 (31H) : Multi17 76 42.19 Algorithme M18 (32H) : Multi18 76 42.20 Algorithme M19 (33H) : Multi19 76 42.21 Algorithme M20 (34H) : Multi20 76 42.22 Algorithme M21 (35H) : Multi21 77 42.23 Algorithme M22 (36H) : Multi22 77 42.24 Algorithme M23 (37H) : Multi23 77 42.25 Algorithme M24 (38H) : Multi24 77 42.26 Algorithme M25 (39H) : Multi25 77 42.27 Algorithme M26 (3AH) : Multi26 78 42.28 Algorithme M27 (3BH) : Multi27 78 42.29 Algorithme M28 (3CH) : Multi28 78 42.30 Algorithme M29 (3DH) : Multi29 78 42.31 Algorithme M30 (3EH) : Multi30 78 42.32 Algorithme M31 (3FH) : Multi31 79

Partie VIII : Réglage des valeurs et envoi/réception des valeurs

43 Tableau des valeurs de réglage 80

43.1 Tableau des valeurs de réglage Arrêt/Marche 80 43.2 Tableau des valeurs de réglage Lent/Rapide 80 43.3 Tableau des valeurs de réglage Rotation/Coupure 80 43.4 Tableau des valeurs de réglage -24 à 0 à 24 80 43.5 Tableau des valeurs de réglage -64 à 0 à 63 80 43.6 Tableau des valeurs de réglage Panoramique 80 43.7 Tableau des valeurs de réglage -99 à 0 à 99 80 43.8 Tableau des valeurs de réglage Type 0 à Type 7 80 43.9 Tableau des valeurs de réglage du type d'égaliseur principal 80 43.10 Tableau des valeurs de réglage du type de réverbération 81 43.11 Tableau des valeurs de réglage du type de chœur 81 43.12 Tableau des valeurs de réglage de la fréquence basse de l'égaliseur 81 43.13 Tableau des valeurs de réglage de la fréquence médium de l'égaliseur 81 43.14 Tableau des valeurs de réglage de la fréquence haute de l'égaliseur 81 43.15 Tableau des valeurs de réglage du gain de l'égaliseur 82 43.16 Tableau des identifiants d'algorithme DSP 82 43.17 Tableau des valeurs de réglage de position des tirants 82 43.18 Tableau de réglage de la percussion des tirants 82

Partie IX : Notation de l'implémentation MIDI

43.19 Notation hexadécimale 83 43.20 Notation binaire 83

Partie I

Aperçu des messages MIDI

Ce modèle est constitué d'un bloc contrôleur et d'un bloc générateur de sons comme décrit ci-dessous.

Bloc contrôleur

Clavier - Pédales, molettes et autres contrôleurs en temps réel - Accompagnement automatique, mémoire de chansons, lecteur SMF, outils d'édition de paramètres

Bloc générateur de sons

Sous-blocs communs

Sous-bloc commun du générateur de sons (synthèse de formes d'onde pour orgue à tirants)

• Sous-bloc commun de source sonore (synthèse de forme d'onde d'orgue à tirettes)
• Sous-bloc d'effets (DSP, réverbération, chorus, égaliseur)
• Sous-bloc commun du mélangeur
• Sous-blocs indépendants de canal (1 à 16)
• Sous-bloc de partie d'instrument
• Sous-bloc indépendant du mélangeur

1.1 Bloc de contrôle

Le bloc de contrôle émet des messages pour les éléments suivants : clavier, contrôleurs en temps réel (molette de pitch bend, interrupteur de modulation WK-3300, molette de modulation WK-3800/WK-8000, etc.), mémoire de morceaux, accompagnement automatique, opérations sur le panneau, etc.

Une opération provoque l'envoi du message correspondant à la source sonore et via la sortie MIDI OUT.

Bien que le bloc de contrôle soit principalement une fonction d'envoi, l'activation de MIDI IN Chord Judge le configure pour effectuer un jugement d'accords sur les données reçues et envoyer les données de lecture d'accompagnement automatique correspondantes.

Le numéro de canal des données envoyées est conforme aux réglages configurés pour chaque partie de ce modèle.

Les messages de canal ne sont pas envoyés depuis une partie désactivée.

Les messages d'envoi de la partie d'accompagnement sont envoyés lorsque le réglage Accomp MIDI Out de ce modèle est activé.

1.2 Bloc source sonore

Le bloc source sonore est constitué d'effecteurs et d'autres sous-blocs communs, ainsi que d'instruments indépendants pour chaque canal. Il fonctionne conformément aux messages MIDI reçus. Des données de réglage peuvent également être envoyées, selon les demandes externes.

1.3 Sous-blocs communs de la source sonore

Les sous-blocs communs de la source sonore incluent les réglages de la source sonore qui ne dépendent pas des parties de la source sonore, à savoir les effecteurs, un mélangeur et un synthétiseur de formes d'onde d'orgue à tirants.

En principe, les paramètres des sous-blocs communs peuvent être contrôlés à l'aide de messages System Exclusive, mais un certain nombre de paramètres peuvent être contrôlés à l'aide de messages de canal.

Sous-bloc DSP : Le sous-bloc DSP d'effecteur peut être utilisé pour modifier les réglages DSP conformément aux messages de canal associés au numéro de canal spécifié par le canal MIDI global (voir "Numéro de canal MIDI" dans la section 10.7).

Sous-bloc de synthèse de formes d'onde d'orgue à tirants : Le sous-bloc de synthèse de formes d'onde d'orgue à tirants peut être utilisé pour modifier les réglages conformément aux messages de canal associés à l'un des numéros de canal lorsque l'orgue à tirants est sélectionné.

1.4 Sous-bloc de partie d'instrument de la source sonore

Les parties de la source sonore peuvent être commandées et leurs réglages modifiés à l'aide de messages System Exclusive et de messages de canal. Le tableau suivant montre les relations fixes entre les numéros de partie et les numéros de canal des messages de canal.

Part	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
Channel	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16

1.5 Envoi MIDI par l'accompagnement automatique, la mémoire de chanson et le lecteur SMF

Ce document fournit des informations sur les opérations envoyées par chaque message. Notez toutefois que lorsqu'une opération d'accompagnement automatique, de mémoire de chanson ou de lecteur SMF est effectuée, des messages MIDI peuvent être envoyés dans le cadre des données de lecture. Ces données ne sont pas couvertes ici.

Notez également que les données de lecture de l'accompagnement automatique et de la mémoire de chanson ne sont envoyées que lorsque l'élément Accomp/Song MIDI Out du menu Transpose/Function est activé.

Les données de lecture du lecteur SMF ne sont envoyées que lorsque les paramètres du lecteur SMF sont configurés avec MIDI comme destination de sortie.

2 Conditions qui désactivent l'envoi et la réception de messages

Tout envoi et toute réception de messages MIDI sont temporairement désactivés pendant que l'un des processus suivants est en cours.

• Initialisation du système
• Formatage de disquette (WK-3800 uniquement)
• Formatage de carte mémoire SD

3 Conditions qui désactivent l'envoi et la réception de messages Bulk Dump

L'envoi et la réception de messages Bulk Dump sont désactivés pendant que l'un des processus suivants est en cours. Voir "19 Protocoles de transfert de paramètres" pour plus d'informations sur le Bulk Dump.

• Lecture de données SMF depuis une carte SD ou une disquette, chargement de données de paramètres depuis une carte SD ou une disquette, écriture de données de paramètres sur une carte SD ou une disquette.

4 Opérations différentes selon le mode de partie

Chaque mode de partie (voir 12.1 "À propos du mode de partie"), qui est le mode de fonctionnement de la source sonore, a des messages différents pour effectuer des opérations à la réception. Chaque message est expliqué dans les sections de messages applicables de ce document.

Partie II

Message de canal

5 Canal de réception

Le numéro de canal des messages de canal reçus par chaque partie est conforme au réglage du canal de réception de chaque partie, qui est configuré sur ce modèle. Désactiver ce réglage désactive la réception des messages de canal pour cette partie.

Le canal MIDI des messages qui peuvent modifier les réglages DSP est déterminé par le canal global, décrit dans la section "10.7 Numéro de canal MIDI".

6 Canal d'envoi

En principe, le canal MIDI du message de canal envoyé lorsque des données de jeu ou un réglage de paramètre sont modifiés est la valeur qui correspond à la partie qui joue ou au paramètre qui a été modifié. Cependant, lorsque la partie de performance ou la partie pour laquelle le réglage du paramètre est modifié est la partie 1, la valeur dépend de la valeur du canal de clavier Transpose/Fonction.

Le canal MIDI du message envoyé lors d'un changement de réglage DSP dépend du canal global, décrit dans la section "10.7 Numéro de canal MIDI".

7 Note Off

Format

Message Format:	9nH kkH 00H 8nH kkH **H (Receive only)
n:	MIDI Channel Number
kk:	Key Number
**:	Ignored

Envoi

Envoyé lorsque quelque chose est joué sur le clavier.

Réception

Reçu sur les canaux MIDI correspondant à chaque partie. Toute partie dont le canal de mixage est désactivé n'est pas reçue.

La valeur de vélocité est ignorée.

8 Note On

Format

Message Format:	9nH kkH vvH
n:	MIDI Channel Number
kk:	Key Number
vv:	Velocity

Envoi

Envoyé lorsque quelque chose est joué sur le clavier.

Réception

Reçu sur les canaux MIDI correspondant à chaque partie. Toute partie dont le canal de mixage est désactivé n'est pas reçue.

9 Pression polyphonique sur touche

Format

Message Format:	AnH kkH vvH
n:	MIDI Channel Number
kk:	Key Number
vv:	Pressure Value

Opération d'envoi

Ce message n'est pas envoyé.

Opération de réception

Ce message n'est pas reçu.

10 Changement de contrôle

Format

Message Format:	BnH ccH vvH
n:	MIDI Channel Number
cc:	Control Number
vv:	Value

Envoi

Envoyé lorsque le bouton de modulation de ce modèle (WK-3300 uniquement), la molette de modulation (WK-3800/WK-8000 uniquement) ou la pédale est actionné(e), et lorsqu'un paramètre est modifié par une opération sur le panneau de commande.

Réception

La réception modifie le statut de contrôle de performance de ce modèle ou le paramètre correspondant.

Opération de l'orgue à tirettes

Les réglages indépendants de l'orgue à tirettes ne peuvent pas être configurés pour chaque partie, mais plusieurs parties peuvent utiliser les mêmes réglages d'orgue à tirettes. Dans ce cas, le message de changement de contrôle (NRPN) lié à l'orgue à tirettes est reconnu par les canaux MIDI de toutes les parties qui utilisent le son d'orgue à tirettes.

Lorsque l'orgue à tirettes est sélectionné pour la partie 1 et la partie 2, par exemple, les mêmes paramètres sont appliqués aux canaux MIDI 1 et 2.

10.1 Sélection de banque (00H)

Format

Message Format:	BnH 00H vvH (MSB)
	BnH 20H **H (LSB)
n:	MIDI Channel Number
vv:	Value
**:	Ignored

Envoi

Envoyé lorsqu'une tonalité est sélectionnée. Voir l'annexe séparée accompagnant ce modèle pour plus de détails.

Réception

La réception provoque un changement du numéro de banque de tonalités stocké dans la mémoire de ce modèle, mais la tonalité n'est pas réellement changée tant que le changement de programme n'est pas reçu. Pour plus de détails, voir "12 Program Change" dans ce document, et l'annexe séparée A accompagnant ce modèle.

10.2 Modulation (01H)

Format

Message Format:	BnH 01H vvH
n:	MIDI Channel Number
vv:	Value

Envoi (WK-3300/WK-3800/WK-8000)

Envoyé lorsque le bouton de modulation du WK-3300 ou la molette de modulation du WK-3800/WK-8000, assignée à la fonction vibrato, est actionné. Une valeur fixe de 85 est toujours envoyée lorsque le bouton de modulation du WK-3300 est actionné.

Réception

La réception ajoute un vibrato d'une profondeur spécifiée par la valeur à la tonalité en cours de lecture. Dans le cas d'une tonalité ayant déjà un vibrato appliqué, la réception de ce message augmente la profondeur du vibrato.

10.3 Entrée de données (06H,26H)

Format

Message Format:	BnH 06H vvH (MSB)
	BnH 26H vvH (LSB)
n:	MIDI Channel Number
vv:	Value

Envoi

Envoyé lorsqu'il y a un changement dans les paramètres assignés à NRPN et RPN.

Réception

La réception modifie les paramètres assignés à NRPN et RPN.

10.4 Volume (07H)

Format

Message Format:	BnH 07H vvH
n:	MIDI Channel Number
vv:	Value (Note 1)

Remarque 1 :

La valeur de réglage correspond à la valeur envoyée et reçue.

Envoi

Envoyé lorsque le volume des parties 1 à 16 du mélangeur est modifié.

Réception

La réception modifie le volume de la partie du mélangeur.

10.5 Pan (0AH)

Format

Message Format:	BnH 0AH vvH
n:	MIDI Channel Number
vv:	Value (Note 1)

Remarque 1 :

Pour plus d'informations sur la relation entre les valeurs de réglage et les valeurs d'envoi/réception, voir "43.6 Tableau des valeurs de réglage du Pan" dans "Partie VIII Valeurs de réglage et valeurs d'envoi/réception".

Envoi

Envoyé lorsque le réglage de panoramique des parties 1 à 16 du mixeur est modifié.

Réception

La réception modifie le réglage de panoramique de la partie du mixeur.

10.6 Expression (OBH)

Format

Message Format:	BnH 0BH vvH
n:	MIDI Channel Number
vv:	Value (Note 1)

Remarque 1 :

La valeur de réglage correspond à la valeur envoyée et reçue.

Envoi

Envoyé lorsqu'il y a un changement dans la valeur d'Expression par une fonction d'accompagnement.

Réception

La réception modifie la valeur d'Expression.

10.7 Contrôleurs généraux 1 à 8 (10H à 13H, 50H à 53H)

Format

Message Format:	BnH 10H vvH	DSP Parameter 0
	BnH 11H vvH	DSP Parameter 1
	BnH 12H vvH	DSP Parameter 2
	BnH 13H vvH	DSP Parameter 3
	BnH 50H vvH	DSP Parameter 4
	BnH 51H vvH	DSP Parameter 5
	BnH 52H vvH	DSP Parameter 6
	BnH 53H vvH	DSP Parameter 7
	n:MIDI Channel Number (Note 1)
	vv:Value (Note 2)

Remarque 1 : Numéro de canal MIDI

Le canal MIDI pour manipuler les paramètres DSP avec des messages de changement de contrôle est appelé le "canal global". Le canal global par défaut en usine est le canal 1.

Le canal global ne peut pas être modifié par une opération du panneau de commande. Vous devez utiliser un message System Exclusive pour changer le canal global. Pour plus de détails sur les messages, voir "Canal global" sous "21.1 Liste des paramètres communs du patch".

Remarque 2 : Valeur

La plage d'une valeur pouvant être envoyée par l'un des paramètres est de 0 à 127. Notez toutefois que les valeurs de paramètres réellement réglables et la valeur d'envoi correspondante dépendent du paramètre.

Envoi

Envoyé lorsque le bouton de modulation du WK-3300 ou la molette de modulation du WK-3800/WK-8000 assignée à un paramètre DSP est actionné, et lorsque la fonction d'édition DSP de ce modèle est utilisée pour modifier la valeur du paramètre DSP.

Réception

La réception modifie la valeur du paramètre DSP. Tout message reçu correspondant à un paramètre dont le numéro dépasse le nombre de paramètres du DSP actuellement sélectionné est ignoré.

10.8 Hold1 (40H)

Format

Message Format:	BnH 40H vvH
n:	MIDI Channel Number
vv:	Value (Note 1)

Remarque 1 :

Pour plus d'informations sur la relation entre les valeurs de réglage et les valeurs d'envoi/réception, voir "43.1 Tableau des valeurs de réglage Marche/Arrêt" dans "Partie VIII Valeurs de réglage et valeurs d'envoi/réception".

Envoi

Envoyé lorsque la prise assignable est configurée pour le sustain et que la pédale connectée est actionnée.

Réception

La réception effectue une opération équivalente à une opération de pédale de sustain.

Opérations de sonorité de piano (PX-410R/PX-575R)

Uniquement lorsque une sonorité de piano est sélectionnée (mode de partie réglé sur mode piano), l'opération correspondant à la valeur assignée à Hold1 modifie en continu le temps de relâchement. Elle n'active pas et ne désactive pas la sustain.

Opérations de résonance acoustique (PX-410R/PX-575R)

Lorsque l'effet de résonance acoustique est sélectionné, les caractéristiques de résonance changent en continu en fonction de la valeur assignée à Hold1.

10.9 Sostenuto (42H)

Format

Message Format:	BnH 42H vvH
n:	MIDI Channel Number
vv:	Value (Note 1)

Remarque 1 :

Pour plus d'informations sur la relation entre les valeurs de réglage et les valeurs d'envoi/réception, voir la « 43.1 Tableau des valeurs de réglage activé/désactivé » dans la « Partie VIII Valeurs de réglage et valeurs d'envoi/réception ».

Envoi

Envoyé lorsque la prise assignable est configurée pour le sostenuto et que la pédale connectée est actionnée. Avec les PX-410R et PX-575R, ce message est envoyé lorsque la pédale de sostenuto dédiée est actionnée.

Réception

La réception effectue une opération équivalente à une action sur la pédale de sostenuto.

10.10 Soft (43H)

Format

Message Format:	BnH 43H vvH
n:	MIDI Channel Number
vv:	Value (Note 1)

Remarque 1 :

Pour plus d'informations sur la relation entre les valeurs de réglage et les valeurs d'envoi/réception, voir la "Table des valeurs de réglage Marche/Arrêt 43.1" dans la "Partie VIII Valeurs de réglage et valeurs d'envoi/réception".

Envoi

Envoyé lorsque la prise assignable est configurée sur soft et que la pédale connectée est actionnée. Avec les PX-410R et PX-575R, ce message est envoyé lorsque la pédale douce dédiée est actionnée.

Réception

La réception effectue une opération équivalente à une action sur la pédale douce.

10.11 Temps de relâchement de l'enveloppe (48H)

Format

Message Format:	BnH 48H vvH
n:	MIDI Channel Number
vv:	Value (Note 1)

Remarque 1 :

Pour plus d'informations sur la relation entre les valeurs de réglage et les valeurs d'envoi/réception, voir la "Table des valeurs de réglage -64 à 0 à 63 43.5" dans la "Partie VIII Valeurs de réglage et valeurs d'envoi/réception".

Envoi

Envoyé lorsque le temps de relâchement est modifié.

Réception

La réception modifie le temps de relâchement.

10.12 Temps d'attaque de l'enveloppe (49H)

Format

Message Format:	BnH 49H vvH
n:	MIDI Channel Number
vv:	Value (Note 1)

Note 1 :

Pour plus d'informations sur la relation entre les valeurs de réglage et les valeurs d'envoi/réception, voir « 43.5 Tableau des valeurs de réglage de -64 à 0 à 63 » dans « Partie VIII Valeurs de réglage et valeurs d'envoi/réception ».

Envoi

Envoyé lorsque le temps d'attaque est modifié avec la fonction de synthétiseur.

Réception

La réception modifie le temps d'attaque.

10.13 Coupure du filtre (4AH)

Format

Message Format:	BnH 4AH vvH
n:	MIDI Channel Number
vv:	Value (Note 1)

Note 1 :

Pour plus d'informations sur la relation entre les valeurs de réglage et les valeurs d'envoi/réception, voir « 43.5 Tableau des valeurs de réglage de -64 à 0 à 63 » dans « Partie VIII Valeurs de réglage et valeurs d'envoi/réception ».

Envoi

Envoyé lorsque la coupure du filtre est modifiée avec la fonction de synthétiseur.

Réception

La réception modifie la coupure du filtre.

10.14 Résonance du filtre (47H)

Format

Message Format:	BnH 47H vvH
n:	MIDI Channel Number
vv:	Value (Note 1)

Note 1 :

Pour plus d'informations sur la relation entre les valeurs de réglage et les valeurs d'envoi/réception, voir « 43.5 Tableau des valeurs de réglage de -64 à 0 à 63 » dans « Partie VIII Valeurs de réglage et valeurs d'envoi/réception ».

Envoi

Envoyé lorsque la résonance du filtre est modifiée avec la fonction de synthétiseur.

Réception

La réception modifie la résonance du filtre.

10.15 Taux de vibrato (canal 4)

Format

Message Format:	BnH 4CH vvH
n:	MIDI Channel Number
vv:	Value (Note 1)

Note 1 :

Pour plus d'informations sur la relation entre les valeurs de réglage et les valeurs d'envoi/réception, voir « 43.5 Tableau des valeurs de réglage de -64 à 0 à 63 » dans « Partie VIII Valeurs de réglage et valeurs d'envoi/réception ».

Envoi

Envoyé lorsque le taux de vibrato est modifié avec la fonction de synthétiseur.

Réception

La réception modifie le taux de vibrato du paramètre de timbre.

10.16 Vibrato Depth (4DH)

Format

Message Format:	BnH 4DH vvH
n:	MIDI Channel Number
vv:	Value (Note 1)

Note 1 :

Pour plus d'informations sur la relation entre les valeurs de réglage et les valeurs d'envoi/réception, voir « 43.5 Tableau des valeurs de réglage de -64 à 0 à 63 » dans « Partie VIII Valeurs de réglage et valeurs d'envoi/réception ».

Envoi

Envoyé lorsque la profondeur du vibrato est modifiée avec la fonction synthétiseur.

Réception

La réception modifie la profondeur du vibrato du paramètre de timbre.

10.17 Vibrato Delay (4EH)

Format

Message Format:	BnH 4EH vvH
n:	MIDI Channel Number
vv:	Value (Note 1)

Note 1 :

Pour plus d'informations sur la relation entre les valeurs de réglage et les valeurs d'envoi/réception, voir « 43.5 Tableau des valeurs de réglage de -64 à 0 à 63 » dans « Partie VIII Valeurs de réglage et valeurs d'envoi/réception ».

Envoi

Envoyé lorsque le délai du vibrato est modifié avec la fonction synthétiseur.

Réception

Réception : modifie le paramètre Vibrato Delay of Tone.

10.18 Reverb Send (5BH)

Format

Message Format:	BnH 5BH vvH
n:	MIDI Channel Number
vv:	Value (Note 1)

Note 1 :

La valeur de réglage correspond à la valeur envoyée et reçue.

Envoi

Envoyé lorsque le Reverb Send du Mixer Part 1 à 16 est modifié.

Réception

La réception modifie le Reverb Send du Mixer Part 1 à 16.

10.19 Chorus Send (5DH)

Format

Message Format:	BnH 5DH vvH
n:	MIDI Channel Number
vv:	Value (Note 1)

Note 1 :

La valeur de réglage correspond à la valeur envoyée et reçue.

Envoi

Envoyé lorsque le Chorus Send du Mixer Part 1 à 16 est modifié.

Réception

La réception modifie le Chorus Send des parties 1 à 16 du Mixer.

10.20 NRPN (62H,63H)

Format

Message Format:	BnH 62H vvH (LSB)
	BnH 63H vvH (MSB)
n:	MIDI Channel Number
vv:	Value

10.20.1 Filtre coupure

Format

Message Format:	BnH 62H 20H 63H 01H 06H mmH 26H **H
n:	MIDI Channel Number
mm:	Value (Note 1)
**:	Ignored

Note 1 :

Pour plus d'informations sur la relation entre les valeurs de réglage et les valeurs d'envoi/réception, voir "43.5 Tableau des valeurs de réglage de -64 à 0 à 63" dans "Partie VIII Valeurs de réglage et valeurs d'envoi/réception".

Envoi

Ce message n'est jamais envoyé.

Réception

La réception modifie le Filtre coupure du paramètre de tonalité.

10.20.2 Résonance du filtre

Format

Message Format:	BnH 62H 21H 63H 01H 06H mmH 26H **H
n:	MIDI Channel Number
mm:	Value (Note 1)
**:	Ignored

Note 1 :

Pour plus d'informations sur la relation entre les valeurs de réglage et les valeurs d'envoi/réception, voir "43.5 Tableau des valeurs de réglage de -64 à 0 à 63" dans "Partie VIII Valeurs de réglage et valeurs d'envoi/réception".

Envoi

Ce message n'est jamais envoyé.

Réception

La réception modifie la résonance du filtre du paramètre Tone.

10.20.3 Position du tiroir (Drawbar)

Format

Message Format:	BnH 62H ffH 63H 40H 06H mmH 26H **H
n:	MIDI Channel Number
ff:	Drawbar Foot(Feet) (Note 1)
mm:	Value (Note 2)
**:	Ignored

Remarque 1 :

Le tableau ci-dessous montre la relation entre la valeur du pied de tiroir (Drawbar Foot) et la position du tiroir.

ff	Foot Bar
0	Ft16'
1	Ft5 1/3'
2	Ft8'
3	Ft4'
4	Ft2 1/3'
5	Ft2'
6	Ft1 3/5'
7	Ft1 1/3'
8	Ft1'

Remarque 2 :

Pour plus d'informations sur la relation entre les valeurs de réglage et les valeurs d'envoi/réception, voir "43.17 Tableau des valeurs de réglage de la position du tiroir" dans "Partie VIII Valeurs de réglage et valeurs d'envoi/réception".

Envoi

Envoyé lorsque le paramètre d'orgue à tiroirs (Drawbar Organ) est modifié sur ce modèle.

Réception

La réception modifie la position du tiroir conformément au contenu du message.

10.20.4 Tirage d'orgue Click

Format

Message Format:	BnH 62H 09H 63H 40H 06H mmH 26H **H
n:	MIDI Channel Number
mm:	Value (Note 1)
**:	Ignored

Remarque 1 :

Pour plus d'informations sur la relation entre les valeurs de réglage et les valeurs d'envoi/réception, voir la « Tableau des valeurs de réglage Marche/Arrêt 43.1 » dans la « Partie VIII Valeurs de réglage et valeurs d'envoi/réception ».

Envoi

Envoyé lors de la modification du paramètre Click du tirage d'orgue.

Réception

La réception modifie le paramètre Click du tirage d'orgue.

10.20.5 Tirage d'orgue 2e percussion

Format

Message Format:	BnH 62H 0AH 63H 40H 06H mmH 26H **H
n:	MIDI Channel Number
mm:	Value (Note 1)
**:	Ignored

Remarque 1 :

Pour plus d'informations sur la relation entre les valeurs de réglage et les valeurs d'envoi/réception, voir la « Tableau des valeurs de réglage Marche/Arrêt 43.1 » dans la « Partie VIII Valeurs de réglage et valeurs d'envoi/réception ».

Envoi

Envoyé lorsque la 2e percussion du paramètre de tirage d'orgue est modifiée sur ce modèle.

Réception

Réception : modification de la 2e percussion du paramètre d'orgue à registres.

10.20.6 Orgue à registres 3e percussion

Format

Message Format:	BnH 62H 0BH 63H 40H 06H mmH 26H **H
n:	MIDI Channel Number
mm:	Value (Note 1)
**:	Ignored

Remarque 1 :

Pour plus d'informations sur la relation entre les valeurs de réglage et les valeurs d'envoi/réception, voir le tableau « 43.1 Tableau des valeurs de réglage Marche/Arrêt » dans la « Partie VIII Valeurs de réglage et valeurs d'envoi/réception ».

Envoi

Envoyé lorsque la 3e percussion du paramètre d'orgue à registres est modifiée sur ce modèle.

Réception

La réception modifie la 3e percussion du paramètre d'orgue à registres.

10.20.7 Temps de décroissance de la percussion

Format

Message Format:	BnH 62H 0CH 63H 40H 06H mmH 26H **H
n:	MIDI Channel Number
mm:	Value (Note 1)
**:	Ignored

Remarque 1 :

La valeur de réglage correspond à la valeur envoyée et reçue.

Envoi

Envoyé lorsque le temps de décroissance de la percussion du paramètre d'orgue à registres est modifié sur ce modèle.

Réception

La réception modifie le temps de décroissance du paramètre Drawbar.

10.21 RPN (64H,65H)

Format

Message Format:	BnH 64H vvH (LSB)
	BnH 65H vvH (MSB)
n:	MIDI Channel Number
vv:	Value

10.21.1 Sensibilité du Pitch Bend

Format

Message Format:	BnH 64H 00H 65H 00H 06H mmH 26H **H
n:	MIDI Channel Number
mm:	Value 0-24 (Note 1)
**:	Ignored

Note 1 :

La valeur de réglage correspond à la valeur envoyée et reçue.

Envoi

La même valeur est envoyée sur les canaux 1 à 5 lorsque le paramètre Bend Range de Transpose/Function est modifié.

Réception

La réception modifie la sensibilité du Pitch Bend.

10.21.2 Accord fin

Format

Message Format:	BnH 64H 01H 65H 00H 06H mmH 26H l1H
n:	MIDI Channel Number
mm:	Value MSB (Note 1)
l1:	Value LSB (Note 1)

Note 1 :

Pour plus d'informations sur la relation entre les valeurs de réglage et les valeurs d'envoi/réception, voir "43.7 Tableau des valeurs de réglage de -99 à 0 à 99" dans "Partie VIII Valeurs de réglage et valeurs d'envoi/réception".

Envoi

Envoyé lorsque le réglage fin du mélangeur, parties 1 à 16, est modifié par l'opération de ce modèle.

Réception

La réception modifie le réglage fin du mélangeur, parties 1 à 16.

10.21.3 Réglage grossier

Format

Message Format:	BnH 64H 02H 65H 00H 06H mmH 26H 00H
n:	MIDI Channel Number
mm:	Value (Note 1)

Remarque 1 :

Pour plus d'informations sur la relation entre les valeurs de réglage et les valeurs d'envoi/réception, voir "43.4 Tableau des valeurs de réglage de -24 à 0 à 24" dans "Partie VIII Valeurs de réglage et valeurs d'envoi/réception".

Envoi

Envoyé lorsque le réglage grossier du mélangeur, parties 1 à 16, est modifié par l'opération de ce modèle.

Réception

La réception modifie le réglage grossier du mélangeur, parties 1 à 16.

10.21.4 Profondeur de modulation

Format

Message Format:	BnH 64H 05H 65H 00H 06H mmH 26H 00H
n:	MIDI Channel Number
mm:	Value (Note 1)

Note 1 :

La valeur de réglage correspond à la valeur envoyée et reçue.

Envoi

Ce message n'est jamais envoyé.

Réception

La réception modifie la profondeur du vibrato.

10.21.5 Null

Format

Message Format:	BnH 64H 7FH 65H 7F
n:	MIDICHannelNumber

Envoi

Ce message n'est jamais envoyé.

Réception

La réception désélectionne RPN.

10.22 All Sound Off (78H)

Format

Message Format:	BnH 78H 00H
n:	MIDICHannelNumber

Envoi

Réception

La réception arrête toutes les voix qui sonnent.

10.23 Réinitialisation de tous les contrôleurs (79H)

Format

Message Format:	BnH 79H 00H
n:	MIDIChannelNumber

Envoi

Envoyé lorsque la fonction de morceau est utilisée.

Réception

La réception initialise les valeurs des contrôleurs comme indiqué ci-dessous.

Message	Number	Controller	Value
Control Change	01H	Modulation	00H
	02H	Breath Controller	00H
	04H	Foot Controller	00H
	0BH	Expression	7FH
	40H	Hold1	00H
	42H	Sostenuto	00H
	43H	Soft	00H
	65H/64H	RPN MSB/LSB	7FH/7FH
	63H/62H	NRPN MSB/LSB	7FH/7FH
Channel Pressure			00H
Pitch Bend Change			40H/00H

11 Message de mode

11.1 Toutes notes off (7BH)

Format

Message Format:	BnH 7BH 00H
n:	MIDICHannelNumber

11.2 Omni off (7CH)

Format

Message Format:	BnH 7CH 00H
n:	MIDIChannelNumber

11.3 Omni on (7DH)

Format

Message Format:	BnH 7DH 00H
n:	MIDICHannelNumber

11.4 Mono (7EH)

Format

Message Format:	BnH 7EH 00H
n:	MIDIChannelNumber

11.5 Poly (7FH)

Format

Message Format:	BnH 7FH 00H
n:	MIDIChannelNumber

Envoi

Ces messages ne sont jamais envoyés.

Réception

La réception de l'un de ces messages libère (comme le relâchement d'une touche de clavier) la voix actuellement jouée.

12 Changement de programme

Format

Message Format:	CnH ppH
n:	MIDIChannelNumber
pp:	Program Number

Envoi

Envoyé lorsqu'un son est sélectionné. Voir l'annexe séparée accompagnant ce modèle pour les détails sur les numéros de programme.

Réception

La réception change le son de la partie correspondant au canal MIDI.

Le timbre sélectionné est déterminé par la valeur de programme de ce message et la valeur du message Bank Select reçue avant ce message. Voir l'annexe séparée fournie avec ce modèle pour des informations sur la sélection effective des timbres, etc.

Notez également que la réception de ce message peut aussi modifier le paramètre Part Mode en même temps. Pour plus d'informations, voir "12.1 À propos du Part Mode" ci-dessous.

12.1 À propos du Part Mode

Chaque partie de ce modèle possède un paramètre appelé "Part Mode", qui peut être réglé sur Normal Mode, Drum Mode ou Drawbar Organ Mode. Les timbres de mélodie sont réglés sur Melody Mode, les timbres rythmiques qui utilisent la table de correspondance de batterie sont réglés sur Drum Mode, et les timbres d'orgue à tirettes sont réglés sur Drawbar Organ Mode.

13 Aftertouch de canal

Format

Message Format:	DnH vvH
n:	MIDIChannelNumber
vv:	Value

Envoi

Ces messages ne sont jamais envoyés.

Réception

La réception de ce message ajoute un vibrato à la voix qui sonne. Les détails de l'effet diffèrent selon le réglage du timbre.

14 Pitch Bend

Format

Message Format:	EnH 11H mmH
n:	MIDICHannelNumber
ll:	Value LSB
mm:	Value MSB

Envoi

Envoyé lorsque la molette de pitch bend est actionnée.

Également envoyé lors de la lecture de données de jeu ou de données d'accompagnement automatique qui incluent des données de molette.

Réception

La réception modifie la hauteur de la note en cours. L'ampleur du changement dépend du réglage du paramètre Bend Range de la fonction Transpose et de la sensibilité du Pitch Bend, dont le réglage est configuré par RPN.

Partie III

Message système

15 Active Sensing

Format

Message Format:

FEH

Envoi

Ce message n'est jamais envoyé.

Réception

Lorsque ce message est reçu une fois, le mode Active Sensing est activé. Si aucun message MIDI n'est reçu pendant un certain temps, les voix émises par la source sonore de ce modèle sont libérées, le contrôleur est réinitialisé et le mode Active Sensing est désactivé.

16 Message système exclusif

Format

Message Format:

FOH...F7H

Ce modèle peut envoyer et recevoir des messages système exclusifs universels, ainsi que des messages système exclusifs ayant un format unique à ce modèle.

16.1 Message système exclusif temps réel universel

Format

Message Format:

F0H 7FH...F7H

16.1.1 Volume principal

Format

Message Format:	F0H 7FH 7FH 04H 01H llH mmH F7H
ll:	Value LSB (Note 1)
mm:	Value MSB (Note 1)

Note 1 :

La valeur de réglage correspond à la valeur envoyée et reçue.

Envoi

Ce message n'est jamais envoyé.

Réception

La réception modifie le paramètre Volume principal. Notez que le paramètre Volume principal ne peut pas être modifié par une opération sur ce modèle.

16.1.2 Balance principale

Format

Message Format:	FOH 7FH 7FH 04H 02H 11H mmH F7H
ll:	Value LSB (Note 1)
mm:	Value MSB (Note 1)

Note 1 :

Pour plus d'informations sur la relation entre les valeurs de réglage et les valeurs d'envoi/réception, voir "43.6 Tableau des valeurs de réglage du panoramique" dans "Partie VIII Valeurs de réglage et valeurs d'envoi/réception".

Envoi

Ce message n'est jamais envoyé.

Réception

La réception modifie le paramètre Master Pan. Notez que le paramètre Master Pan ne peut pas être modifié par une opération de ce modèle.

16.1.3 Accord fin principal

Format

Message Format:	FOH 7FH 7FH 04H 03H 00H mmH F7H
mm:	Value MSB(Note 1)

Remarque 1 :

Pour plus d'informations sur la relation entre les valeurs de réglage et les valeurs d'envoi/réception, voir "43.7 Tableau des valeurs de réglage de -99 à 0 à 99" dans "Partie VIII Valeurs de réglage et valeurs d'envoi/réception".

Envoi

Envoyé lorsque le paramètre Fine Tune de Transpose/Function est modifié.

Réception

La réception modifie le paramètre Fine Tune.

Opérations de résonance acoustique (PX-410R/PX-575R)

Lorsque la résonance acoustique utilisée par les sons de piano est sélectionnée, le Fine Tune de la corde de piano pour laquelle la résonance est simulée est également modifié conformément à la valeur Master Fine Tune définie. De ce fait, la réception de ce message peut entraîner une modification temporaire de l'intervalle de résonance.

16.1.4 Accord grossier principal

Format

Message Format:	FOH 7FH 7FH 04H 04H l1H mmH F7H
ll:	Value LSB (Note 1)
mm:	Value MSB (Note 1)

Remarque 1 :

Pour plus d'informations sur la relation entre les valeurs de réglage et les valeurs d'envoi/réception, voir "43.4 Tableau des valeurs de réglage de -24 à 0 à 24" dans "Partie VIII Valeurs de réglage et valeurs d'envoi/réception".

Envoyer

Envoyé lorsque le paramètre Transpose de Transpose/Fonction est modifié.

Recevoir

La réception modifie le paramètre Transpose.

16.1.5 Paramètre de réverbération

Format

Message Format:	FOH 7FH 7FH 04H 05H 01H 01H 01H 01H ppH vvH F7H
pp:	Parameter
vv:	Value

Type Format

Message Format:	FOH 7FH 7FH 04H 05H 01H 01H 01H 01H 00H vvH F7H
vv:	Value (Note 1)

Remarque 1 :

Pour plus d'informations sur la relation entre les valeurs de réglage et les valeurs d'envoi/réception, voir "43.10 Tableau des valeurs de réglage du type de réverbération" dans "Partie VIII Valeurs de réglage et valeurs d'envoi/réception."

Envoyer

Envoyé lorsque le paramètre Type de réverbération du système de réverbération est modifié.

Recevoir

La réception modifie le paramètre Type de réverbération.

Format de temps

Message Format:	FOH 7FH 7FH 04H 05H 01H 01H 01H 01H 01H vvH F7H
vv:	Value (Note 1)

Remarque 1 :

La valeur de réglage correspond à la valeur envoyée et reçue.

Envoi

Envoyé lorsque le paramètre Temps de réverbération de la réverbération système est modifié.

Réception

La réception modifie le paramètre Temps de réverbération.

16.1.6 Paramètre de chœur

Format

Message Format:	FOH 7FH 7FH 04H 05H 01H 01H 01H 01H 02H ppH vvH F7H
pp:	Parameter
vv:	Value

Type Format

Message Format:	FOH 7FH 7FH 04H 05H 01H 01H 01H 02H 00H vvH F7H
vv:	Value (Note 1)

Remarque 1 :

Pour plus d'informations sur la relation entre les valeurs de réglage et les valeurs d'envoi/réception, voir "43.11 Tableau des valeurs de réglage du type de chœur" dans "Partie VIII Valeurs de réglage et valeurs d'envoi/réception."

Envoi

Envoyé lorsque le paramètre Type de chœur du chœur système est modifié.

Réception

La réception modifie le paramètre Type de chœur du système.

Format du taux

Message Format:	FOH 7FH 7FH 04H 05H 01H 01H 01H 02H 01H vvH F7H
vv:	Value (Note 1)

Note 1 :

La valeur de réglage correspond à la valeur envoyée et reçue.

Envoi

Envoyé lorsque le paramètre Chorus Rate du Chorus système est modifié.

Réception

La réception modifie le paramètre Chorus Rate du Chorus système.

Format Depth

Message Format:	FOH 7FH 7FH 04H 05H 01H 01H 01H 02H 02H vvH F7H
vv:	Value (Note 1)

Note 1 :

La valeur de réglage correspond à la valeur envoyée et reçue.

Envoi

Envoyé lorsque le paramètre Chorus Depth du Chorus système est modifié.

Réception

La réception modifie le paramètre Chorus Depth du Chorus système.

Format Feedback

Message Format:	FOH 7FH 7FH 04H 05H 01H 01H 01H 02H 03H vvH F7H
vv:	Value (Note 1)

Note 1 :

La valeur de réglage est identique à la valeur envoyée.

Envoi

Ce message n'est jamais envoyé.

Réception

La réception modifie le paramètre Chorus Feedback. Le paramètre Chorus Feedback ne peut pas être modifié par une opération de ce modèle.

Format d'envoi vers la réverbération

Message Format:	FOH 7FH 7FH 04H 05H 01H 01H 01H 02H 04H vvH F7H
vv:	Value (Note 1)

Remarque 1 :

La valeur de réglage est identique à la valeur envoyée.

Envoi

Ce message n'est jamais envoyé.

Réception

La réception modifie le paramètre Chorus Send To Reverb. Le paramètre Chorus Send to Reverb ne peut pas être modifié par une opération de ce modèle.

16.1.7 Message système GM

Format d'activation du système GM

Message Format:

F0H 7EH 7FH 09H 01H F7H

Envoi

Réception

La réception place la source sonore en mode source sonore GM.

Format de désactivation du système GM

Message Format:

F0H 7EH 7FH 09H 02H F7H

Envoi

Réception

La réception ramène la source sonore à son mode normal.

Format d'activation du système GM2

Message Format:

F0H 7EH 7FH 09H 03H F7H

Envoi

Réception

Bien que ce modèle ne prenne pas en charge GM2, la réception du message GM2 System On a le même résultat que la réception du message GM System On.

16.1.8 Message GS

Message Format:

FOH 41H 10H 42H 12H 40H 00H 7FH 00H 41H F7H

Envoi

Réception

La réception effectue la même opération que lorsque le message GM System On est reçu.

16.2 Messages exclusifs système de ce modèle

Format

Message Format:

FOH 44H 12H 02H...F7H

Ces messages peuvent contrôler la plupart des paramètres de ce modèle, ainsi que l'envoi/réception de données utilisateur avec la mémoire Flash et certaines commandes.

Pour plus d'informations, voir "Partie IV Messages exclusifs système de ce modèle".

Partie IV

Messages exclusifs système de ce modèle

17 Format

17.1 Classification des messages

Les opérations SysEx de ce modèle sont classées en type Paramètre pour l'envoi et la réception d'un paramètre individuel, et en type Ensemble de paramètres pour l'envoi et la réception en bloc d'un ensemble de paramètres. Ces types SysEx peuvent être davantage subdivisés en catégories de paramètres selon l'élément transféré.

This Model's System Exclusive Messages
Individual Parameter Transfer	Command	Status and Commands
	Patch	Common	MIDI Tune/Mix Sys Chorus Sys Reverb Master EQ DSP
		Part	Basic Tune/Mix Tone Drawbar Vibrato
	Wave Data Information
	Song Data Information
	Rhythm Data Information
	SMF Data Information
Parameter Set Bulk Transfer	User Tone
	User Timbre
	User Drum
	User Instrument
	User Wave Parameter
	User Wave Data
	User DSP
	Song
	User Rhythm Pattern
	Registration
	User Drawbar
	SMF

La classification de l'opération d'un message est déterminée en fonction de la valeur du champ "Action" du message SysEx de ce modèle. Le format de base pour tous les messages de type opération est décrit dans "17.2 Structure des messages", ci-dessous.

17.2 Structures des messages

Les messages exclusifs système de ce modèle sont composés des 13 champs indiqués ci-dessous. La présence d'un champ particulier dans un message et la longueur de chaque champ dépendent du message.

L'unité minimale pour la longueur de chaque champ est l'octet. Si deux valeurs sont contenues dans le même octet, elles sont séparées par une barre oblique (/).

1	2	3	4	5	6	7	8	9	10	11	12	13
SYSEX	MAN	MOD	dev	act	cat	prm	ilen/dlen	ps	index	data	sum	EOX

Le champ "act" décrit l'action que le message exécute. Les significations des champs "index" et "data" diffèrent selon le contenu du champ act. Ce qui suit décrit chacun des champs en détail.

17.2.1 1...SYSEX : Statut du message System Exclusive

Format:

11110000B

Statut du message System Exclusive = F0H

17.2.2 2...MAN : ID du fabricant

Format:

01000100B

ID du fabricant CASIO = 44H

17.2.3 3...MOD : ID du modèle

Format:

00010001B (MSB)

00000010B (LSB)

ID du modèle MSB = 11H LSB = 02H

L'ID du modèle de la série à laquelle appartient l'instrument est indiqué par deux octets consécutifs (MSB, LSB). Afin d'assurer la compatibilité avec les données SMF, le même ID de modèle est utilisé pour les modèles suivants.

CTK-691, WK-3000, WK-3100, WK-3500, CTK-900, WK-3200, WK-3700, WK-3300, WK-3800, WK-8000, PX-410R, PX-575R

Presque tous les paramètres de ces modèles sont interchangeables. Pour distinguer ces modèles, il est nécessaire de se référer au paramètre "ID de version du modèle", décrit sous "20 Paramètres de commande", dans la sous-section "20.1 Liste des paramètres système".

17.2.4 4...dev : ID de périphérique MIDI 00H à 1FH, 7FH

Format:

0dddddd

Le contenu de ce champ dans un message reçu est comparé à l'ID de périphérique MIDI du modèle, et la réception du message entrant n'est autorisée que si les deux ID correspondent. La valeur par défaut de ce champ est 10H. Lorsqu'un message contenant 7FH est reçu, la réception du message est toujours autorisée, quel que soit le réglage de l'ID de périphérique MIDI.

L'ID de périphérique MIDI est un paramètre de patch, et il peut être modifié avec un message System Exclusive. Lors de la modification de ce réglage, définissez l'ID de périphérique du message System Exclusive sur 7FH.

17.2.5 5...act : Action

Format : 00000aaaB

aaaB = Action (3 bits)

Ce champ indique l'opération du message exclusif système.

aaaB	Message Type
00H	IPC Individual Parameter Change
01H	IPR Individual Parameter Request
02H	BDR Oneway Parameter Set Bulk Send
03H	BDR Oneway Parameter Set Bulk Request
04H	HDS Handshake Parameter Set Bulk Send
05H	HDR Handshake Parameter Set Bulk Request
06H	Reserved
07H	Communication Control for Handshake (EOD, HDA, HDJ, HDE, BSY, EOS, NOP)

17.2.6 6...cat : Catégorie

Format : 0000ccccB

0ccccccCB = Catégorie (7 bits)

La catégorie indique le type de données géré par le message exclusif système. Le numéro d'identification (ID) de la catégorie est indiqué à gauche, tandis que l'opération de communication (Action) est indiquée à droite.

Category		Action(act)
ID(c)	Parameter Set	IPC	IPR	BDS	BDR	HDS	HDR	Control
00H	Command	A	R	-	-	-	-	-
01H	Patch	A	R	-	-	-	-	-
02H	Tone	A	R	-	-	A	R	A
03H	Timbre	-	-	-	-	A	R	A
04H	Drum	-	-	-	-	A	R	A
05H	Voice	-	-	-	-	A	R	A
06H	Instrument	-	-	-	-	A	R	A
07H	Wave Parameter	-	-	-	-	A	R	A
08H	Wave Data	T	-	-	-	A	R	A
09H	DSP	A	R	-	-	A	R	A
0AH	Song Data	A	-	-	-	A	R	A
OBH	Rhythm Pattern	T	-	-	-	A	R	A
OCH	Registration	-	-	-	-	A	R	A
ODH	Drawbar	-(Note 1)		-	-	A	A	A
OEH	Reserved	-	-	-	-	-	-	-
OFH	Reserved	-	-	-	-	-	-	-
10H	SMF	T	-	-	-	A	R	A
11H	Flash Memory Image	-	-	-	-	A	R	A
12H	Reserved	-	-	-	-	-	-	-

A...Disponible (inclut les cas où les paramètres ne sont que partiellement disponibles.) R...Réception seule T...Transmission seule -...Non disponible Note 1...Le paramètre de tirage impliqué dans l'opération de production sonore actuelle est fourni dans le paramètre de patch. Pour manipuler ce paramètre individuellement, manipulez le paramètre de tirage dans le paramètre de patch.

17.2.7 7...prm : ID de paramètre

Format : 0pppppppB

Le champ ID de paramètre indique le type de paramètre. Lors du transfert de paramètres (voir "Liste des paramètres de la partie V" ci-dessous) individuellement (par opposition au transfert en bloc), ce champ est utilisé pour identifier le paramètre transféré par son ID de paramètre. À tout autre moment, ce champ est rempli avec la valeur 00H.

17.2.8 8...ilen/dlen : longueur d'index / longueur de données

Format:

0iiddddddB

Ce champ indique la taille du champ "11...index" et du champ "12...data".

iiB (binaire) = longueur d'index

"longueur d'index (iiB)" indique la longueur du champ d'index, qui est toujours la suivante, quelle que soit la valeur "act" (Action).

iiB.....index byte size - 1

"act" Value	Message Type	iiB
00, 01	IPC, IPR	index byte size - 1 (Example: When 4 bytes = 3
02, 04	BDS, HDS	2 = 10B (Packet Number = 3 bytes)
03, 05	BDR, HDR	0 = 00B (This field is empty, but its length is indicated as 0.)
07	Control	0 = 00B (The length of this filed is 1 byte.)

ddddB (binaire) = longueur des données

"longueur des données (ddddB)" indique la taille de chaque unité de données (paramètre) dans le champ "data".

La longueur des données diffère selon le type de message, comme indiqué ci-dessous.

"act" Value	Message Type	ddddB
00	IPC	data bit size - 1 (If 1 bit = 00000B; if 32 bits = 11111B)
02, 04	BDS, HDS	data bit size - 1 = 01111B (Since transfer is in 16-bit data, this data length is always used.)
01, 03, 05, 07	IPR, BDR, HDRorControl	0

17.2.9 9....ps : Numéro de jeu de paramètres

Format:

0nnnnnnB (LSB)

0mmmmmmb (MSB)

Ce champ est une valeur de 2 octets (LSB, MSB) indiquant le numéro du jeu de paramètres (00mmmmmmmnnnnnB (binaire)) en cours de transfert.

17.2.10 10...index : Numéro d'index de paramètre

Lorsque act = 00(IPC) ou 01(IPR)

Format:

0iiiiiiB

(0jjjjjjB)

(0kkkkkkB)

(0llllllllB)

Ce champ contient un numéro supplémentaire qui pointe vers les données lorsque les paramètres sont organisés en tableau. Cela signifie que chaque paramètre a un numéro différent, et la longueur du numéro peut aller de un à quatre octets.

Même lorsque les paramètres ont les mêmes ID, par exemple, les paramètres ont également des numéros prédéfinis, des numéros de pièce et des numéros de clé, et ainsi les paramètres peuvent être distingués en spécifiant ces valeurs avec un "index".

Lorsque act = 02(BDS) ou 04(HDS)

Format:

0nnnnnnB

0NNNNNNNB

0LLLLLLLLB

Dans ce cas, "index" est un champ fixe de 3 octets. Lors du transfert d'un jeu de paramètres, il indique le numéro de série du paquet divisé (commençant par 00) et la taille du champ "data" qui suit immédiatement ce champ.

i[0]...0nnnnnnB Poids faible du numéro de paquet (NNNNNNNnnnnnnnB = Numéro de paquet) i[1]...ONNNNNNNNB Poids fort du numéro de paquet

Comme détaillé dans l'explication du champ "data", jusqu'à 128 octets de données peuvent être envoyés dans un seul paquet. Lors de l'envoi de données dépassant 128 octets, elles sont divisées en paquets de 128 octets (le dernier paquet peut être inférieur à 128 octets), et les données reçues sont stockées à l'adresse équivalente à :

Adresse de début du jeu de paramètres + Numéro de paquet × 128

La longueur des données est la longueur indiquée ici, multipliée par 3. Cela signifie que la longueur des données est toujours un multiple de 3.

Lorsque act = 03 (BDR) ou 05 (HDR)

Format:

-

Ce champ est toujours vide.

Lorsque act = 7 (EOD, HDA, HDJ, HDE, BSY, EOS, NOP)

Format:

0000ccccB

Dans ce cas, la longueur du champ "index" est fixée à 1 octet, et il indique les messages de contrôle utilisés pour la poignée de main, comme indiqué ci-dessous. Voir "19 Protocoles de transfert de paramètres" pour plus d'informations.

ccccB Message de contrôle

0000B EOD Oneway/Handshake Bulk Dump End of Data (Parameter set transfer complete)
0001B HDA Handshake Bulk Dump Acknowledge (Handshake receive successful)
0010B HDJ Handshake Bulk Dump Reject (Handshake rejected/stopped)
0011B HDE Handshake Bulk Dump Error (Handshake Error)
0100B BSY Handshake Bulk Dump Busy (Handshake Busy)
0101B EOS Oneway/Handshake Bulk Dump End of Package (Parameter set package complete)
:
1111B NOP No Operation (No operation)

17.2.11 11...données Paramètre

Lorsque act = 1 (IPR), 03 (BDR), 05 (HDR) ou 7 (EOD, HDA, HDJ, HDE, BSY, EOS, NOP)

Format : | -

Ce champ est toujours vide.

Lorsque act = 00 (IPC)

Format:

0ddddddddB

(0eeeeeeB)

(0FFFFFFB)

(0gggggggB)

(0hhhhhhB)

Indique la valeur du paramètre lui-même. La longueur varie en fonction de la taille des données indiquée par le champ "dlen", comme indiqué ci-dessous. Ce champ n'est pas inclus pour une demande de paramètre.

ddddB + 1	Number of Data
1 - 7	1
8 - 14	2
15 - 21	3
22 - 28	4
29 - 32	5

Chaque bloc de données est regroupé en commençant par l'octet de poids faible. Dans le cas de données multi-octets, le bit le moins significatif est le LSB du premier bloc "data", et le bit le plus significatif est le MSB du dernier bloc "data".

Ce qui suit montre un exemple de division des données pour le transfert dans le cas de données 32 bits.

	7	6	5	4	3	2	1	0
data0:	0	[bit06]	[bit05]	[bit04]	[bit03]	[bit02]	[bit01]	[bit00]
data1:	0	[bit13]	[bit12]	[bit11]	[bit10]	[bit09]	[bit08]	[bit07]
data2:	0	[bit20]	[bit19]	[bit18]	[bit17]	[bit16]	[bit15]	[bit14]
data3:	0	[bit27]	[bit26]	[bit25]	[bit24]	[bit23]	[bit22]	[bit21]
data4:	0	0	0	0	[bit31]	[bit30]	[bit29]	[bit28]

Format:

0ddddddB

0ccccccB

000000abB

Pour une opération de transfert de données en masse, les données du jeu de paramètres à transférer sont lues séquentiellement en données de 16 bits à partir de l'adresse de début. Les valeurs lues sont divisées en segments de 3 octets comme indiqué ci-dessous, puis envoyées en séquence.

Voici le format de conversion, qui est le même que celui du transfert individuel de paramètres sur 16 bits détaillé ci-dessus.

Image mémoire 16 bits

MSB : abccccccB

LSB : cccccddB

↓

data0 : 0ddddddB

data1 : 0ccccccB

data2 : 00000abB

Notez cependant qu'un jeu de paramètres de 128 octets ou moins peut être envoyé en un seul paquet, et que tout ce qui dépasse 128 octets est divisé en plusieurs paquets.

Cela signifie que la longueur maximale du champ "data" est de 128/2 × 3 = 192 octets.

Un seul jeu de paramètres peut être transféré par session, et les données de différents jeux de paramètres ne peuvent pas être mélangées dans un seul paquet, même lors de l'envoi de plusieurs jeux de paramètres. Les différents jeux de paramètres sont toujours divisés en paquets séparés.

17.2.12 12...somme de contrôle

Lorsque act = 00(IPC), 01(IPR), 03(BDR), 05(HDR) ou 7(EOD, HDA, HDJ, HDE, BSY, EOS, NOP)

Format : -

Ce champ est toujours vide.

Lorsque act = 02 (BDS) ou 04 (HDS)

Format : 0ssssssB

Dans ce cas, le champ "sum" contient une valeur qui, ajoutée à la valeur totale du champ "data", rend les sept bits de poids faible égaux à 0. Le côté récepteur vérifie si cela est vrai et effectue une gestion d'erreur (nouvelle demande, etc.) si ce n'est pas le cas.

17.2.13 14...EOX : Fin du message exclusif système

Format : 11110111B

(Statut de fin de message exclusif système = F7H)

18 Opérations sur les paramètres

Il existe deux opérations sur les paramètres : le transfert individuel de paramètres et la demande individuelle de paramètres.

Une session unique se conclut lorsque ce modèle envoie un IPC (changement individuel de paramètre) en réponse à un IPR (demande individuelle de paramètre) provenant d'un périphérique externe, ou lorsqu'un IPC est envoyé par un périphérique externe ou par ce modèle de sa propre initiative (pas en réponse à un IPR). La réception d'un IPC par ce modèle entraîne la modification du paramètre correspondant.

Un changement individuel de paramètre peut également être utilisé pour envoyer une commande à ce modèle, et la demande individuelle de paramètre peut être utilisée pour vérifier les informations d'état de ce modèle.

Voir "Partie V Liste des paramètres" pour plus d'informations sur les types de paramètres réellement envoyés.

19 Protocoles de transfert de jeux de paramètres

19.1 Protocoles de communication

19.1.1 Unidirectionnel et avec accusé de réception

Les ensembles de paramètres peuvent être transférés par vidage en masse en utilisant les types d'échange de messages décrits ci-dessous.

Mode unidirectionnel Envoi/réception d'ensemble de paramètres Demande d'envoi d'ensemble de paramètres en mode unidirectionnel Envoi/réception - Mode avec accusé de réception Envoi/réception d'ensemble de paramètres - Demande d'envoi d'ensemble de paramètres en mode avec accusé de réception, réception rejetée, envoi/réception de notification d'erreur

Avec le mode unidirectionnel, le dispositif émetteur envoie les données et termine la session sans tenir compte de la réponse du dispositif récepteur. Ce mode est idéal pour les transferts unidirectionnels depuis un séquenceur ou un dispositif similaire. Avec le mode avec accusé de réception, le dispositif émetteur envoie les données puis attend une réponse du dispositif récepteur avant de passer à la session suivante. C'est un mode à haute vitesse où aucun temps n'est perdu à attendre.

Important !

Bien que le format du mode unidirectionnel soit défini, il n'existe aucune catégorie d'ensemble de paramètres correspondant à ce modèle. Cela est dû au fait que le temps nécessaire pour écrire dans la mémoire flash est indéfini, ce qui oblige à maintenir un intervalle très long entre les paquets et rend la communication impossible en pratique.

Voir "VI Liste des ensembles de paramètres" pour des informations sur la manière dont les ensembles de paramètres sont réellement alloués. Afin de garantir une vitesse maximale pour le vidage en masse des ensembles de paramètres, le format de données est différent de celui utilisé pour le changement individuel de paramètre. Les données sont transférées telles quelles, en utilisant l'image mémoire du modèle.

19.1.2 Session et sous-session

Sous-session

Un ensemble de paramètres peut être transféré par sous-session. Une sous-session transfère un ensemble de paramètres ou des données divisées en plusieurs paquets pour le transfert, avec EOD (fin de données) envoyé à la fin pour terminer l'envoi. Les données sont divisées en plusieurs paquets lorsqu'un ensemble de paramètres est plus grand qu'une certaine taille. Le numéro de paquet dans le champ d'index du paquet est utilisé pour indiquer la position séquentielle d'un paquet par rapport aux autres paquets. Même si les ensembles de paramètres sont petits, ils ne peuvent pas être regroupés et envoyés en un seul paquet. Un délimiteur d'ensemble de paramètres est toujours traité comme un délimiteur de paquet pour le transfert.

Session

Un ensemble de paramètres ou plusieurs ensembles de paramètres peuvent être transférés par une session. Une session peut consister en une sous-session ou plusieurs sous-sessions, avec EOS (fin de session) envoyé à la fin pour terminer l'envoi. Qu'il y ait un seul ensemble de paramètres ou plusieurs, un vidage en masse réel prend toujours la forme d'une session, jamais seulement une sous-session.

19.2 Flux de communication du protocole unidirectionnel

Une session commence par le dispositif récepteur envoyant une demande en utilisant un BDR, ou par le dispositif émetteur envoyant des données BDS. La session se termine après que le transfert de toutes les données de l'ensemble de paramètres en cours de transfert par le dispositif émetteur est terminé.

Les données sont divisées en plusieurs paquets de 256 octets ou moins chacun, et transférées à intervalles fixes (20 ms).

Un EOD final informe le dispositif récepteur de la fin de la session.

Récepteur de données Émetteur de données Opération BDR → Envoyer une demande (facultatif) ← Transfert de données BDS (intervalle de 20 ms ou plus) ← Transfert de données BDS (intervalle de 20 ms ou plus) ← Transfert de données BDS (intervalle de 20 ms ou plus) : EOD Fin des données Autres sous-sessions EOS Fin de session

19.3 Protocole de poignée de main Flux de communication

Une session commence lorsque le périphérique récepteur envoie une demande à l'aide d'un HDR ou lorsque le périphérique émetteur envoie des données HDS.

Le périphérique émetteur n'envoie pas le paquet suivant tant qu'il n'a pas reçu un ACK du périphérique récepteur. Le temps d'attente maximal d'au moins 2000 ms est réservé. L'absence de réponse dans le délai d'attente (au moins 2000 ms) est traitée comme une erreur de délai d'attente et la communication de données est interrompue.

Le périphérique émetteur renvoie les dernières données si le périphérique récepteur renvoie un HDE (erreur) en raison d'une non-concordance de la somme de contrôle, d'une structure de données incompatible ou d'une autre raison. Si une erreur se répète un certain nombre de fois (non défini), soit le périphérique émetteur, soit le périphérique récepteur envoie un HDJ pour terminer la session.

Une session se termine après que le périphérique émetteur a envoyé tous les ensembles de paramètres et envoie un EOD final en réponse à un HAD (ACK) du périphérique émetteur.

Data Receiver Data Sender Operation
HDR → Send Request (Optional)
← HDS Data Send
HDA → Acknowledge
← HDS Data Send
HDA → Acknowledge
:
:
HDA → Acknowledge
← EOD Data End
:
Other subsessions
:
← EOS End of session

Le même paquet est renvoyé lorsqu'une non-concordance de la somme de contrôle ou une erreur de structure de données incompatible est détectée.

Data Receiver Data Sender Operation
HDR → Send Request (Optional)
← HDS Data Send
HDA → Acknowledge
← HDS Data Send
HDE → Error
← HDS Data Resend
:
:
HDE → Error
← EOD Data End
:
Other subsessions
:
← EOS End of session

L'envoi de données est annulé lorsqu'aucun accusé de réception (ACK) n'est reçu.

Data Receiver	Data Sender	Operation
HDR →		Send Request (Optional)
← HDS		Data Send
HDA →		Acknowledge
← HDS		Data Send
HDJ →		Rejection
(Send Canceled)

La session peut être annulée pour n'importe quelle raison en envoyant un HDJ. Le HDJ peut être envoyé par le périphérique émetteur ou le périphérique récepteur. La session de vidage en bloc est interrompue immédiatement à la réception d'un HDJ.

Data Receiver		Data Sender	Operation
	HDR →		Send Request (Optional)
	← HDS		Data Send
	HDA →		Acknowledge
	← HDS		Data Send
	:
	:
	HDJ →		Data Receive Rejected
		(Send Canceled)

Data Receiver	Data Sender	Operation
HDR →		Send Request (Optional)
HDA →		Acknowledge
← HDS		Data Send
HDA →		Acknowledge
← HDS		Data Send
:
:
← HDJ		Data Send Rejected
(Send Canceled)

Par exemple, lorsqu'une demande de communication est reçue d'une source externe pendant que la carte SD de l'instrument est en cours d'accès, BSY est renvoyé à un périphérique externe qui envoie BDS, BDR, HDS, HDR. Lorsque le BSY est reçu, le récepteur doit attendre que ce modèle entre en mode session activée, ou utiliser un paramètre Préparer pour la gestion des données (voir "20.2 Liste des commandes de gestion des données") pour passer en mode communication activée.

Data Receiver		Data Sender	Operation
BDR →			Send Request
← BSY			Busy
(Send Canceled)
Data Receiver		Data Sender	Operation
BDS →			Data Send
← BSY			Busy
(Send Canceled)
Data Receiver		Data Sender	Operation
HDR →			Send Request
← BSY			Busy
(Send Canceled)
Data Receiver		Data Sender	Operation
HDS →			Data Send
← BSY			Busy
(Send Canceled)

Le même paquet est renvoyé lorsqu'une non-concordance de la somme de contrôle ou une erreur de structure de données incompatible est détectée.

Partie V

Listes de paramètres

Ces listes montrent les paramètres qui peuvent être transférés individuellement à l'aide de messages système exclusifs.

• Remarque 1 : Tout paramètre qui a "r" à droite de son numéro d'ID de paramètre est un paramètre en lecture seule qui peut être utilisé pour obtenir des informations d'état uniquement. Un paramètre avec "w" à côté de son ID de paramètre est un paramètre en écriture seule, utilisé pour les commandes, etc. Remarque 2 : Toutes les valeurs dans le tableau du format système exclusif sont hexadécimales. Sauf pour la colonne "Valeur de réglage", toutes les valeurs dans les listes de paramètres sont hexadécimales, sauf indication contraire. Remarque 3 : La réception d'une valeur en dehors d'une plage spécifiée entraîne l'utilisation de la valeur marquée "Défaut" à la place.

20 Paramètres de commande

Les paramètres définis ici exécutent principalement des commandes et indiquent des états. Les valeurs indiquent le pointeur vers une commande ou un état.

20.1 Liste des paramètres système

Format exclusif système

Field		Value
01	SYSEX	F0
02	MAN	44
03	MOD	11,02
04	dev	Either 00 to 1F, or 7F
05	act	00(IPC), 01(IPR)
06	cat	Command = 0
07	prm	00-7F
08	ilen/dlen	0 / bit size - 1
09	ps	LSB,MSB = 00, 00
10	index	00
11	data	See the ParameterList
12	sum	None
13	EOX	F7

Liste des paramètres système

ParamID	Parameter	ps	index	bit	Value	Default	Setting (Decimal)	Value
00r	Model Version ID (Note 1)	0000	00	0E	05	0	0000 = reserved
							0001 = CTK-691
							0002 = WK-3000/
							WK-3100
							0003 = WK-3500
							0004 = reserved
							0005 = CTK-900
							0006 = WK-3200
							0007 = WK-3700
							0008 = reserved
							0009 = WK-3300
							000A = WK-3800
							000B = WK-8000
							000C = PX-410R/
							PX-575R
03	DSP Bypass (Note 2)	0000	00	10	0-FFFF	0	Bit0...Part1
							Bit1...Part2
							:
							Bit15...Part16
							0...Nop
							1...DSP cancel

Remarque 1 :

Il s'agit du numéro de version des modèles ayant le même ID de modèle exclusif système = 11-02. Cette valeur est utilisée pour spécifier le modèle pour une demande d'envoi de paramètre depuis une source externe.

Remarque 2 :

Il s'agit d'une demande pour rechercher et annuler l'état de tonalité des parties dont les bits sont définis. Cela se fait en annulant la sélection de ligne DSP des parties dont le bit correspondant est à 1.

20.2 Liste des paramètres de commande de gestion des données

Format exclusif système

Field		Value
01	SYSEX	F0
02	MAN	44
03	MOD	11,02
04	dev	Either 00 to 1F, or 7F
05	act	00(IPC), 01(IPR)
06	cat	Command = 0
07	prm	00-7F
08	ilen/dlen	0 / bit size - 1
09	ps	0
10	index	0
11	data	(See the Parameter List)
12	sum	None
13	EOX	F7

Liste des commandes de gestion des données

ParamID	Parameter	ps	index	bit	Value	Default	Setting Value (Decimal)
20w	Prepare for Data Management (Note 1)	0	00	07	0-127	0	0...Prepare
21r	Free Size of Song (Note 2)	0	00	20	0-FFFFFF	0	Free size (bytes)
22r	Free Size of SMF/ Wave/Rhythm (Note 3)	0	00	20	0-FFFFFF	0	Free size (bytes)
23w	Delete Song	0	0	10	0-FFFF	0	Song Number
24w	Delete Rhythm	0	0	10	0-FFFF	0	Rhythm Number
25w	DeleteTone/Wave	0	0	10	0-FFFF	0	Tone Number
26w	DeleteDrum/Wave	0	0	10	0-FFFF	0	Drum Number
27w	Delete SMF	0	0	14	0-FFFF	0	SMF Number
28w	Store	0	0	32	0-FFFFFF	-	Part/Category/Number (Note 4)
29w	Initialize	0	00	07	00-7F	-	0...Mixer (Note 5)1...Parameters (Note 6)2...System (Note 7)
2Aw	Console Command	0	0	10	0-FFFF	-	0000...Update DSP LED

Remarque 1 :

La réception de ce paramètre amène ce modèle à terminer toute lecture de musique et de notes, et à entrer dans un mode optimisé pour le transfert en bloc.

Remarque 2 :

Ce paramètre stocke une valeur, en octets, qui indique la mémoire libre restante de la zone Song.

Note 3 :

Ce paramètre stocke une valeur, en octets, qui indique la mémoire libre restante de la zone SMF/Wave/Rhythm.

Note 4 :

La valeur 32 bits de ce message indique le numéro de partie (catégories Tone et Drawbar uniquement), la catégorie de jeu de paramètres et le jeu de paramètres en cours d'écriture, comme indiqué dans le tableau ci-dessous.

Bit Field	Content
24-31	Part (Tone, Drawbar)
16-23	Parameter Set Category
0-15	Destination Parameter Set Number

Voir "40 À propos des numéros de jeu de paramètres (PS)" pour plus de détails sur les numéros de jeu de paramètres utilisateur.

Note 5 :

La cible d'initialisation est tous les paramètres modifiables en mode édition Mixer.

Note 6 :

La cible d'initialisation est la zone temporaire influencée par le fonctionnement de l'appareil actuel, mais n'inclut pas les jeux de paramètres utilisateur ou les données de morceau précédemment stockés. Cela signifie que tous les paramètres Mixer sont inclus. Le réglage de contraste de l'écran LCD n'est pas affecté.

Note 7 :

La cible d'initialisation est l'intégralité de la mémoire Flash, qui est restaurée à son état d'usine par défaut.

20.3 Liste des commandes de paramètres

Format System Exclusive

Field		Value
01	SYSEX	F0
02	MAN	44
03	MOD	11,02
04	dev	Either 00 to 1F, or 7F
05	act	00(IPC), 01(IPR)
06	cat	Command = 0
07	prm	00-7F
08	ilen/dlen	0 / bit size - 1
09	ps	LSB,MSB = 00,00
10	index	Part
11	data	See the Parameter List
12	sum	None
13	EOX	F7

Liste des paramètres de configuration

ParamID	Parameter	ps	index	bit	Value	Default	Setting Value (Decimal)
30	Touch Response	0000	00	02	0-3	1	0...Off 1...Type1 2...Type2 3...Type3
31	Transpose	0000	00	07	28 to 40 to 58	40	-24 to 0 to +24
32	Jack Mode	0000	00	02	0-3	0	0...Sustain 1...Sostenuto 2...Soft 3...Rhythm
33	LCD Contrast	0000	00	04	0-12	6	0 to 6 to 12
34	Mixer Hold	0000	00	01	0-1	0	0...Off 1...On
35	AuotHarmonize	0000	00	04	0-9	0	0-9 Type

Liste des paramètres MIDI

ParamID	Parameter	ps	index	bit	Value	Default	Setting Value (Decimal)
36	KeyboardMIDIChannel	0000	00	04	00-0F	0	1-16Channel
37	MIDI Chord judge	0000	00	01	0-1	0	0...Off 1...On
38	Accomp MIDI Out	0000	00	01	0-1	0	0...Off 1...On
39	Local Control	0000	00	01	0-1	1	0...Off 1...On
3A	Echo (PX-410R/PX-575R)	0000	00	01	0-1	1	0...Off 1...On
3B	Half-Damper Depth (PX-410R/PX-575R)	0000	00	07	00-7F	72	0-127

21 Paramètre de patch

Le paramètre de patch est une zone temporaire qui contrôle le mode de fonctionnement de la source sonore. Les réglages du mixeur, la fonction de synthétiseur, la fonction DSP et d'autres paramètres modifiables sont également inclus dans ces zones.

Le contenu de cette zone est réécrit chaque fois que des données de préréglage ou des données utilisateur sont sélectionnées et manipulées. Les paramètres de cette zone sont écrits dans la zone utilisateur chaque fois que des données sont écrites dans une zone de données utilisateur.

21.1 Liste des paramètres communs de patch

Cette liste montre les paramètres de réglage communs à chaque partie.

Format d'exclusion système

Field		Value
01	SYSEX	F0
02	MAN	44
03	MOD	11,02
04	dev	Either 00 to 1F, or 7F
05	act	00(IPC), 01(IPR)
06	cat	Patch = 01
07	prm	00-7F
08	ilen/dlen	0 / bit size - 1
09	ps	LSB,MSB = 00, 00
10	index	Indicates Bar Number in the case of Drawbar Bar Position. 0 in any other case.
11	data	See the Parameter List
12	sum	None
13	EOX	F7

Liste des paramètres MIDI

ParamID	Parameter	bit	Value	Default	SettingValue (Decimal)
00	MIDI Device ID (Note 1)	07	00-1F	10	0-31
01	MIDI Global Channel	04	00-0F	00	1-16

Remarque 1 :

Ce paramètre définit l'ID de périphérique SysEx.

Paramètre d'accord / mixage

ParamID	Parameter	bit	Value	Default	SettingValue (Decimal)
04	Master Fine Tune (Note 1)	08	00-FF	80	-100 to 0 to 99cent
05	Master Coarse Tune (Note 2)	07	28-58	40	-24 to 0 to 24semi
08	Master Volume	07	00-7F	7F	0-127
09	Master Pan (Note 3)	07	00-7F	40	-64 to 0 to +63
0A	Chorus Send To Reverb (Note 4)	07	00-7F	00	0-127
0B	DSP Line Bypass (Note 5)	01	0-1	0	0...Effect
					1...DSP Bypass

Remarque 1 :

Voir "43.7 Tableau des valeurs de réglage de -99 à 0 à 99".

Remarque 2 :

Voir "43.4 Tableau des valeurs de réglage de -24 à 0 à 24".

Note 3 :

Voir « 43.6 Tableau des valeurs de réglage du panoramique ».

Note 4 :

Ceci spécifie le volume de données envoyées du Chœur système au Réverbérateur système.

Note 5 :

Lorsque « DSP Bypass » est spécifié pour « DSP Line Bypass », les réglages de sélection de ligne DSP de toutes les parties sont annulés, et toutes les lignes DSP sont traitées comme si elles étaient désactivées. Cela signifie que les notes actuellement en cours ne sont pas affectées.

Paramètre de tirage

ParamID	Parameter	index	bit	Value	Default	Setting Value (Decimal)
OC	Bar Position	Bar Num (Note 1)	02	0-3	0	0-3
OD	Percussion	0	02	00-03 (Note 2)	00	off,2nd,3rd,2nd+3rd
OE	Percussion Decay Time	0	07	00-7F	28	0-12.7sec
OF	Click	0	01	0-1	00	0...Off 1...On

Note 1 :

Voir « 10.20.3 Position des tirants » pour des informations sur les numéros d'index.

Note 2 :

Voir « 43.18 Tableau des réglages de percussion des tirants » pour des informations sur les valeurs de réglage de percussion.

Chœur système

ParamID	Parameter	bit	Value	Default	SettingValue (Decimal)
10	Chorus Macro Num (Note 1)	05	00-0F	02	0-15
11	Chorus Level	07	00-7F	40	0-127
12	Chorus Rate	07	00-7F	03	0-127
13	Chorus Depth	07	00-7F	13	0-127
14	Chorus Feedback (Note 2)	07	00-7F	00	0-127
15	Chorus Tone (Note 3)	07	00-7F	7F	0-127

Note 1 :

Sélectionne le type de préréglage du Chœur système. La réception de la réinitialisation GM/GS sélectionne Chorus3. Les autres paramètres du Chœur système sont modifiés en valeurs prédéfinies conformément à cette valeur de type. Voir « 43.11 Tableau des valeurs de réglage du type de chœur ».

Note 2 :

Règle le volume du feedback du Chorus système.

Remarque 3 :

Règle le timbre du Chorus système.

Réverbération système

ParamID	Parameter	bit	Value	Default	SettingValue (Decimal)
18	Reverb Macro Num (Note 1)	05	00-0F	04	0-15
19	Reverb Level	07	00-7F	40	0-127
1A	Reverb Time/Del Feedback	07	00-7F	40	0-127
1B	Reverb ER Level	07	00-7F	40	0-127
1C	Reverb Hi Damp	07	00-7F	40	0-127
1D	Reverb Tone	07	00-7F	7F	0-127

Remarque 1 :

Sélectionne le type de préréglage de la réverbération système. La réception d'une réinitialisation GM/GS sélectionne Hall2. Les autres paramètres de la réverbération système sont modifiés selon des valeurs prédéfinies en fonction de cette valeur de type. Voir "43.10 Tableau des valeurs de réglage du type de réverbération".

Égaliseur principal

ParamID	Parameter	bit	Value	Default	SettingValue (Decimal)
20	MasterEQMacroNum (Note 1)	05	00-09	00	0-9
21	MasEq Lo Freq (Note 2)	07	00-7F	40	0-2
22	MasEq Lo Gain (Note 3)	07	00 to 40 to 7F	40	-12 to 0 to +12
23	MasEqMid-LoFreq (Note4)	07	00-7F	40	0-7
24	MasEqMid-LoGain (Note5)	07	00 to 40 to 7F	40	-12 to 0 to +12
25	MasEqMid-HiFreq (Note6)	07	00-7F	40	0-7
26	MasEqMid-HiGain (Note7)	07	00 to 40 to 7F	40	-12 to 0 to +12
27	MasEq Hi Freq (Note 8)	07	00-7F	40	0-9
28	MasEq Hi Gain (Note 9)	07	00 to 40 to 7F	40	-12 to 0 to +12

Remarque 1 :

Sélectionne le type de préréglage de l'égaliseur principal. La réception d'une réinitialisation GM/GS sélectionne Standard. Les autres paramètres de l'égaliseur principal sont modifiés selon des valeurs prédéfinies en fonction de cette valeur de type. Voir "43.9 Tableau des valeurs de réglage du type d'égaliseur principal".

Remarque 2 :

Sélectionne la fréquence de coupure des graves de l'égaliseur principal. Voir "43.12 Tableau des valeurs de réglage de la fréquence des graves de l'égaliseur".

Remarque 3 :

Sélectionne le gain des graves de l'égaliseur principal. Voir "43.15 Tableau des valeurs de réglage du gain de l'égaliseur".

Remarque 4 :

Sélectionne la fréquence médium-grave de l'égaliseur principal. Voir "43.13 Tableau des valeurs de réglage de la fréquence médium de l'égaliseur".

Note 5 :

Sélectionne le gain de la gamme médium-grave de l'égaliseur principal. Voir « 43.15 Tableau des valeurs de réglage du gain de l'égaliseur ».

Note 6 :

Sélectionne le type de fréquence médium-aiguë de l'égaliseur principal. Voir « 43.13 Tableau des valeurs de réglage de la fréquence médium de l'égaliseur ».

Note 7 :

Sélectionne le gain de la gamme médium-aiguë de l'égaliseur principal. Voir « 43.15 Tableau des valeurs de réglage du gain de l'égaliseur ».

Note 8 :

Sélectionne la fréquence de coupure de la gamme aiguë de l'égaliseur principal. Voir « 43.14 Tableau des valeurs de réglage de la fréquence aiguë de l'égaliseur ».

Note 9 :

Sélectionne le gain de la gamme aiguë de l'égaliseur principal. Voir « 43.15 Tableau des valeurs de réglage du gain de l'égaliseur ».

Paramètre du patch DSP

Les valeurs de ce paramètre ne changent pas lorsque le type de DSP et les valeurs de tonalité sont modifiés.

ParamID	Parameter	bit	Value	Default	SettingValue (Decimal)
2C	DSP Type Number (Note 1)	08	00-C8	0E	0-99 Preset 100-199 User 200 DSP of Tone
2D	DSP Hold	01	0-1	0	0...Off 1...On
2E	DSP Level	07	00-7F	64	0-127
2F	DSP Pan (Note 2)	07	00-7F	40	-64 to 0 to +63

Note 1 :

Sélectionne le type de DSP. La réception de GM/GS Reset sélectionne 014 Delay. 200 est stocké lorsqu'un DSP associé à une tonalité est lu dans la zone DSP.

Note 2 :

Voir "43.6 Tableau des valeurs de réglage du pan".

Paramètre de type DSP

La valeur du paramètre de ce bloc est réécrite à chaque fois que le type DSP ou la tonalité est modifié(e).

ParamID	Parameter			bit	Value	Default	SettingValue (Decimal)
30	DSP	Name	A (Note 1)	20	0-FFFFFFF	556e7469	MSB is leading character.
31	DSP	Name	B (Note 1)	20	0-FFFFFFF	746c6564	MSB is leading character.
32r	DSP Algorithm ID (Note 2)			07	00-3F	00	0-63
33	DSP	Chorus	Send	07	00-7F	40	0-127
34	DSP	Reverb	Send	07	00-7F	40	0-127

Remarque 1 :

Ces paramètres modifient le nom du DSP. Chaque octet indique un caractère.

Remarque 2 :

Cette valeur est l'identifiant de l'algorithme DSP, qui ne peut pas être modifié directement. La modification du type DSP ou du numéro de tonalité entraîne la copie automatique de l'identifiant de l'algorithme du DSP d'origine vers ce paramètre. Voir "43.16 Tableau des identifiants d'algorithme DSP".

Paramètres indépendants du type DSP

Les huit premiers paramètres listés ci-dessous sont des paramètres utilisateur DSP dont les réglages peuvent être configurés depuis le panneau de commande de ce modèle. Les 16 paramètres suivants sont des paramètres internes qui ne peuvent pas être modifiés sur le panneau de commande de ce modèle. La plage de valeurs de ces paramètres est de 0 à 127, quel que soit l'algorithme DSP. Cependant, le nombre de types de paramètres dépend de l'algorithme DSP, ce qui signifie que tous les paramètres utilisateur et internes ne sont pas nécessairement disponibles en tant que paramètres d'un DSP particulier. Voir la "Partie VII Liste des paramètres DSP" pour plus de détails sur les types et le contenu des paramètres.

ParamID	Parameter			bit	Value	Default	SettingValue (Decimal)
38	DSP	User	Parameter0	07	00-7F	-	0-127
39	DSP	User	Parameter1	07	00-7F	-	0-127
3A	DSP	User	Parameter2	07	00-7F	-	0-127
3B	DSP	User	Parameter3	07	00-7F	-	0-127
3C	DSP	User	Parameter4	07	00-7F	-	0-127
3D	DSP	User	Parameter5	07	00-7F	-	0-127
3E	DSP	User	Parameter6	07	00-7F	-	0-127
3F	DSP	User	Parameter7	07	00-7F	-	0-127
40	DSP	Internal	Param00	07	00-7F	-	0-127
41	DSP	Internal	Param01	07	00-7F	-	0-127
42	DSP	Internal	Param02	07	00-7F	-	0-127
43	DSP	Internal	Param03	07	00-7F	-	0-127
44	DSP	Internal	Param04	07	00-7F	-	0-127
45	DSP	Internal	Param05	07	00-7F	-	0-127
46	DSP	Internal	Param06	07	00-7F	-	0-127
47	DSP	Internal	Param07	07	00-7F	-	0-127
48	DSP	Internal	Param08	07	00-7F	-	0-127
49	DSP	Internal	Param09	07	00-7F	-	0-127
4A	DSP	Internal	Param10	07	00-7F	-	0-127
4B	DSP	Internal	Param11	07	00-7F	-	0-127
4C	DSP	Internal	Param12	07	00-7F	-	0-127
4D	DSP	Internal	Param13	07	00-7F	-	0-127
4E	DSP	Internal	Param14	07	00-7F	-	0-127
4F	DSP	Internal	Param15	07	00-7F	-	0-127

21.2 Liste des paramètres de partie Patch

Cette liste montre les paramètres de réglage spécifiques à chaque partie.

Format System Exclusive

Field		Value
01	SYSEX	F0
02	MAN	44
03	MOD	11,02
04	dev	Either 00 to 1F, or 7F
05	act	00(IPC), 01(IPR)
06	cat	Patch = 01
07	prm	00-7F
08	ilen/dlen	0 / bit size - 1
09	ps	LSB,MSB = 00, 00
10	index	Part Number - 1 (00-1F)
11	data	See the Parameter List
12	sum	None
13	EOX	F7

Liste des paramètres de base

ParamID	Parameter			bit	Value	Default	SettingValue (Decimal)
50	Tone	Number	(Note 1)	0E		000	000-FFF
51	Part	Octave	Shift	03	2-6	4	-2 to 0 to +2 Oct
52	Part	Enable		01	0-1	1	0...Disable (Off)1...Enable (On)
53	Part	Mode	(Note 2)	04	0-4	0	0...Normal1...Rhythm2...Drawbar

Remarque 1 :

Numéro de la tonalité allouée à cette partie.

Note 2 :

Définit les modes Normal, Drum et Drawbar Organ de la lecture de la partie. Pour des opérations détaillées, voir "12.1 À propos du mode Partie".

Paramètre Tune / Mix

ParamID	Parameter	bit	Value	Default	SettingValue (Decimal)
54	Pitch Fine Tune	08	00-FF	80	-99 to 0 to +99cent
55	Pitch Coarse Tune	07	28-58	40	-24 to 0 to +24 semi
56	Volume	07	00-7F	7F	0-127
57	Accomp Volume	07	00-FF	7F	0-127
58	Bend Range	07	00-18	02	0-+24
59	Pan	07	00-7F	40	-64 to 0 to +63

Paramètre Tone

ParamID	Parameter			bit	Value	Default	SettingValue (Decimal)
60	Tone	Name	A (Note 1)	20	0-FFFFFFF	556e7469	MSB is leading character.
61	Tone	Name	B (Note 1)	20	0-FFFFFFF	746c6564	MSB is leading character.
64	Line	Select		01	0-1	0	0...Thru
							1...DSP
65	Tone	Octave	Shit	03	2-6	4	-2 to 0 to +2 Oct
66	Tone	Attack	Time	07	00-7F	40	-64 to 0 to +63
67	Tone	Release	Time	07	00-7F	40	-64 to 0 to +63
68	Tone	DCF	Cutoff	07	00-7F	40	-64 to 0 to +63
69	Tone	DCF	Resonance	07	00-7F	40	-64 to 0 to +63
6A	Chorus	Send		07	00-7F	00	0-127
6B	Reverb	Send		07	00-7F	32	0-127
6C	Tone	Level		07	00-7F	7F	0-127
6D	Tone	Touch	Sens	07	00-7F	7F	-64 to 0 to +63

Note 1 :

Change le nom du tone. Un caractère est indiqué par chaque octet.

Paramètre du contrôleur assignable

ParamID	Parameter	bit	Value	Default	SettingValue (Decimal)
70	Modulation Assign	04	0-9	0	Function 0...Off 1...Modulation 2...DSP Parameter0 3...DSP Parameter1 4...DSP Parameter2 5...DSP Parameter3 6...DSP Parameter4 7...DSP Parameter5 8...DSP Parameter6 9...DSP Parameter7
71-73	Reserved
74	Modulation Depth (Note 1)	07	00-7F	127	0-127
75-77	Reserved

Note 1 :

Lorsque Vibrato est sélectionné pour Modulation Assign, ce paramètre spécifie la profondeur de l'effet de vibrato à appliquer par rapport au bouton de modulation, à la molette de modulation et à la valeur du message Modulation reçu. Ce paramètre n'affecte pas la valeur envoyée par le message Modulation lorsque le bouton de modulation ou la molette de modulation est actionné.

Lorsque Modulation Assign est réglé sur l'un des paramètres DSP0 à DSP7, la valeur du paramètre DSP0 à DSP7 et la valeur d'envoi MIDI lorsque le bouton de modulation est actionné sont conformes au réglage de ce paramètre. Ce réglage n'affecte pas l'action de la molette de modulation. Lorsque le message Modulation est reçu, la profondeur du vibrato est conforme à Vibrato Modulation Sens, expliqué ci-dessous.

Paramètre Vibrato

ParamID	Parameter	bit	Value	Default	Setting Value (Decimal)
7A	Vibrato Type	04	0-3	0	Vibrato Waveform 0....Triangle 1....Saw Up 2....Pulse 3....Sin
7B	Vibrato Delay	07	00-7F	40	-64 to 0 to +63
7C	Vibrato Rate	07	00-7F	40	-64 to 0 to +63
7D	Vibrato Pitch Depth	07	00-7F	40	-64 to 0 to +63
7E	Vibrato Modulation Sens (Note 1)	07	00-7F	00	0-127
7F	Vibrato Aftertouch Sens (Note 2)	07	00-7F	00	0-127

Note 1 :

Lorsque Modulation Assign est réglé sur une valeur autre que Vibrato, la profondeur du vibrato est ajustée lorsqu'un message Modulation (MIDI Control Change) est reçu.

Note 2 :

Ce paramètre ajuste la profondeur de l'effet de vibrato lorsqu'un Aftertouch de canal MIDI est reçu.

22 Paramètres des données d'onde

Les paramètres des données d'onde contiennent des informations d'adresse et de taille sur les données de forme d'onde étendues.

22.1 Informations sur les données d'onde

Format exclusif système

Field		Value
01	SYSEX	F0
02	MAN	44
03	MOD	11,02
04	dev	Either 00 to 1F, or 7F
05	act	00(IPC), 01(IPR)
06	cat	Wave Data = 08
07	prm	00-7F
08	ilen/dlen	0 / bit size - 1
09	ps	LSB,MSB = wave number For details, see "40 About Parameter Set (PS) numbers".
10	index	0
11	data	See the Parameter List
12	sum	None
13	EOX	F7

Liste des paramètres

ParamID	Parameter	bit	Value	Default	Setting Value (Hexadecimal)
00	Data Existence	01	0-1	0	0...No Data 1...Exists
01	Data Address Hi	0F	0-7FFF	00
02	Data Address Lo	10	0-FFFF	0000
03	Data Size	20	0-FFFFFF	00000000

23 Paramètres des données de morceau

Les paramètres des données de morceau contiennent des informations d'adresse, de taille et de nom sur les données du séquenceur de morceaux.

23.1 Informations sur les données de morceau

Format exclusif système

Field		Value
01	SYSEX	F0
02	MAN	44
03	MOD	11,02
04	dev	Either 00 to 1F, or 7F
05	act	00(IPC), 01(IPR)
06	cat	Song = 0A
07	prm	00-7F
08	ilen/dlen	0 / bit size - 1
09	ps	LSB,MSB = Song number For details, see "40 About Parameter Set (PS) numbers".
10	index	0
11	data	See the Parameter List
12	sum	None
13	EOX	F7

Liste des paramètres

ParamID	Parameter		bit	Value	Default	Setting Value (Hexadecimal)
00	Data	Existence	01	0-1	0	0...No data 1...Data present
01	Data	Address Hi	0F	00-7FFF	00
02	Data	Address Lo	10	0-FFFF	0000
03	Data	Size	20	0-FFFFFF	00000000
04	Name	A	20	0-FFFFFF	556e7469	MSB is leading character.
05	Name	B	20	0-FFFFFF	746c6564	MSB is leading character.

24 Paramètres des données rythmiques

Les paramètres des données rythmiques contiennent des informations d'adresse, de taille et de nom sur les données rythmiques étendues.

24.1 Informations sur les données rythmiques

Format exclusif système

Field		Value
01	SYSEX	F0
02	MAN	44
03	MOD	11,02
04	dev	Either 00 to 1F, or 7F
05	act	00(IPC), 01(IPR)
06	cat	Rhythm = 0B
07	prm	00-7F
08	ilen/dlen	0 / bit size - 1
09	ps	LSB,MSB = SMF Data number For details, see "40 About Parameter Set (PS) numbers".
10	index	0
11	data	See the Parameter List
12	sum	None
13	EOX	F7

Liste des paramètres

ParamID	Parameter		bit	Value	Default	Setting Value (Hexadecimal)
00	Data	Existence	01	0-1	0	0...No data 1...Data present
01	Data	Address Hi	0F	00-7FFF	00
02	Data	Address Lo	10	0-FFFF	0000
03	Data	Size	20	0-FFFFFF	00000000
04	Name	A	20	0-FFFFFF	556e7469	MSB is leading character.
05	Name	B	20	0-FFFFFF	746c6564	MSB is leading character.

25 SMF Data Parameters

Les paramètres de données SMF contiennent des informations d'adresse, de taille et de nom sur les données SMF.

25.1 Informations sur les données SMF

Format exclusif système

Field		Value
01	SYSEX	F0
02	MAN	44
03	MOD	11,02
04	dev	Either 00 to 1F, or 7F
05	act	00(IPC), 01(IPR)
06	cat	SMF = 10
07	prm	00-7F
08	ilen/dlen	0 / bit size - 1
09	ps	LSB,MSB = SMF Data number For details, see "40 About Parameter Set (PS) numbers".
10	index	0
11	data	See the Parameter List
12	sum	None
13	EOX	F7

Liste des paramètres

ParamID	Parameter		bit	Value	Default	Setting Value (Hexadecimal)
00	Data	Existence	01	0-1	0	0... No data 1... Data present
01	Data	Address Hi	0F	00-7FFF	00
02	Data	Address Lo	10	0-FFFF	0000
03	Data	Size	20	0-FFFFFF	00000000
04	Name	A	20	0-FFFFFF	556e7469	MSB is leading character.
05	Name	B	20	0-FFFFFF	746c6564	MSB is leading character.

Partie VI

Liste des ensembles de paramètres

Cette liste montre les ensembles de paramètres qui peuvent être transférés à l'aide du vidage en bloc du message exclusif système.

26 Ensemble de paramètres de tonalité utilisateur

Format exclusif système

Field		Value
01	SYSEX	F0
02	MAN	44
03	MOD	11,02
04	dev	Either 00 to 1F, or 7F
05	act	04(HDS), 05(HDR), 07(Control)
06	cat	Tone = 02
07	prm	00-7F
08	ilen/dlen	See "IV This Model's System Exclusive Messages".
09	ps	Indicates the tone number being transferred. For details, see "40 About Parameter Set (PS) numbers".
10	index	See "IV This Model's System Exclusive Messages".
11	data	See "IV This Model's System Exclusive Messages".
12	sum	See "IV This Model's System Exclusive Messages".
13	EOX	F7

27 Ensemble de paramètres de timbre utilisateur

Il s'agit de l'ensemble de paramètres associé à la tonalité et envoyé avec celle-ci.

Format exclusif système

Field		Value
01	SYSEX	F0
02	MAN	44
03	MOD	11,02
04	dev	Either 00 to 1F, or 7F
05	act	04(HDS), 05(HDR), 07(Control)
06	cat	Timbre = 03
07	prm	00-7F
08	ilen/dlen	See "IV This Model's System Exclusive Messages".
09	ps	Indicates the timbre number being transferred. For details, see "40 About Parameter Set (PS) numbers".
10	index	See "IV This Model's System Exclusive Messages".
11	data	See "IV This Model's System Exclusive Messages".
12	sum	See "IV This Model's System Exclusive Messages".
13	EOX	F7

28 Ensemble de paramètres de batterie utilisateur

Il s'agit de l'ensemble de paramètres de batterie.

Format exclusif système

Field		Value
01	SYSEX	F0
02	MAN	44
03	MOD	11,02
04	dev	Either 00 to 1F, or 7F
05	act	04(HDS), 05(HDR), 07(Control)
06	cat	Drum = 04
07	prm	00-7F
08	ilen/dlen	See "IV This Model's System Exclusive Messages".
09	ps	Indicates the drum number being transferred.For details, see "40 About Parameter Set (PS) numbers".
10	index	See "IV This Model's System Exclusive Messages".
11	data	See "IV This Model's System Exclusive Messages".
12	sum	See "IV This Model's System Exclusive Messages".
13	EOX	F7

29 Ensemble de paramètres de voix utilisateur

Il s'agit de l'ensemble de paramètres associé et envoyé avec le timbre. Quatre voix sont associées à un timbre.

Format exclusif système

Field		Value
01	SYSEX	F0
02	MAN	44
03	MOD	11,02
04	dev	Either 00 to 1F, or 7F
05	act	04(HDS), 05(HDR), 07(Control)
06	cat	Voice = 05
07	prm	00-7F
08	ilen/dlen	See "IV This Model's System Exclusive Messages".
09	ps	Indicates the voice number being transferred. For details, see "40 About Parameter Set (PS) numbers".
10	index	See "IV This Model's System Exclusive Messages".
11	data	See "IV This Model's System Exclusive Messages".
12	sum	See "IV This Model's System Exclusive Messages".
13	EOX	F7

30 Ensemble de paramètres d'instrument utilisateur

Il s'agit de l'ensemble de paramètres associé et envoyé avec la batterie.

Tous les numéros de clé sont pris en charge, donc un kit de batterie est associé à 128 instruments.

Format exclusif système

Field		Value
01	SYSEX	F0
02	MAN	44
03	MOD	11,02
04	dev	Either 00 to 1F, or 7F
05	act	04(HDS), 05(HDR), 07(Control)
06	cat	Instrument = 06
07	prm	00-7F
08	ilen/dlen	See "IV This Model's System Exclusive Messages".
09	ps	Indicates the inst number being transferred.For details, see "40 About Parameter Set (PS) numbers".
10	index	See "IV This Model's System Exclusive Messages".
11	data	See "IV This Model's System Exclusive Messages".
12	sum	See "IV This Model's System Exclusive Messages".
13	EOX	F7

31 Ensemble de paramètres d'onde utilisateur

Il s'agit de l'ensemble de paramètres associé et envoyé avec la voix ou l'instrument.

16 ondes sont associées à la voix, et une onde à l'instrument.

Format exclusif système

Field		Value
01	SYSEX	F0
02	MAN	44
03	MOD	11,02
04	dev	Either 00 to 1F, or 7F
05	act	04(HDS), 05(HDR), 07(Control)
06	cat	Wave Parameter = 07
07	prm	00-7F
08	ilen/dlen	See "IV This Model's System Exclusive Messages".
09	ps	Indicates the wave number being transferred.For details, see "40 About Parameter Set (PS) numbers".
10	index	See "IV This Model's System Exclusive Messages".
11	data	See "IV This Model's System Exclusive Messages".
12	sum	See "IV This Model's System Exclusive Messages".
13	EOX	F7

32 Données d'onde utilisateur

Il s'agit de l'onde réelle envoyée avec chaque paramètre d'onde.

Format exclusif système

Field		Value
01	SYSEX	F0
02	MAN	44
03	MOD	11,02
04	dev	Either 00 to 1F, or 7F
05	act	04(HDS), 05(HDR), 07(Control)
06	cat	Wave Data = 08
07	prm	00-7F
08	ilen/dlen	See "IV This Model's System Exclusive Messages".
09	ps	Indicates the wave number being transferred. For details, see "40 About Parameter Set (PS) numbers".
10	index	See "IV This Model's System Exclusive Messages".
11	data	See "IV This Model's System Exclusive Messages".
12	sum	See "IV This Model's System Exclusive Messages".
13	EOX	F7

33 User DSP Parameter Set

Format exclusif système

Field		Value
01	SYSEX	F0
02	MAN	44
03	MOD	11,02
04	dev	Either 00 to 1F, or 7F
05	act	04(HDS), 05(HDR), 07(Control)
06	cat	DSP = 09
07	prm	00-7F
08	ilen/dlen	See "IV This Model's System Exclusive Messages".
09	ps	Indicates the DSP number being transferred. For details, see "40 About Parameter Set (PS) numbers".
10	index	See "IV This Model's System Exclusive Messages".
11	data	See "IV This Model's System Exclusive Messages".
12	sum	See "IV This Model's System Exclusive Messages".
13	EOX	F7

34 Song Data

Format exclusif système

Field		Value
01	SYSEX	F0
02	MAN	44
03	MOD	11,02
04	dev	Either 00 to 1F, or 7F
05	act	04(HDS), 05(HDR), 07(Control)
06	cat	Song = 0A
07	prm	00
08	ilen/dlen	See "IV This Model's System Exclusive Messages".
09	ps	Indicates the song number being transferred. For details, see "40 About Parameter Set (PS) numbers".
10	index	See "IV This Model's System Exclusive Messages".
11	data	See "IV This Model's System Exclusive Messages".
12	sum	See "IV This Model's System Exclusive Messages".
13	EOX	F7

35 User Rhythm Pattern

Format exclusif système

Field		Value
01	SYSEX	F0
02	MAN	44
03	MOD	11,02
04	dev	Either 00 to 1F, or 7F
05	act	04(HDS), 05(HDR), 07(Control)
06	cat	User Rhythm = 0B
07	prm	00
08	ilen/dlen	See "IV This Model's System Exclusive Messages".
09	ps	Indicates the rhythm number being transferred. For details, see "40 About Parameter Set (PS) numbers".
10	index	See "IV This Model's System Exclusive Messages".
11	data	See "IV This Model's System Exclusive Messages".
12	sum	See "IV This Model's System Exclusive Messages".
13	EOX	F7

36 Registration Data

Format exclusif système Note 1 :

Field		Value
01	SYSEX	F0
02	MAN	44
03	MOD	11,02
04	dev	Either 00 to 1F, or 7F
05	act	04(HDS), 05(HDR), 07(Control)
06	cat	Registration = 0C
07	prm	00
08	ilen/dlen	See "IV This Model's System Exclusive Messages".
09	ps	Indicates the registration number being transferred. For details, see "40 About Parameter Set (PS) numbers".
10	index	See "IV This Model's System Exclusive Messages".
11	data	See "IV This Model's System Exclusive Messages".
12	sum	See "IV This Model's System Exclusive Messages".
13	EOX	F7

La relation entre "Bank", "Number" et "ps (parameter set)" est indiquée ci-dessous.

Bank	Number	ps	Bank	Number	ps
1	1	0020H	5	1	0030H
1	2	0021H	5	2	0031H
1	3	0022H	5	3	0032H
1	4	0023H	5	4	0033H
2	1	0024H	6	1	0034H
2	2	0025H	6	2	0035H
2	3	0026H	6	3	0036H
2	4	0027H	6	4	0037H
3	1	0028H	7	1	0038H
3	2	0029H	7	2	0039H
3	3	002AH	7	3	003AH
3	4	002BH	7	4	003BH
4	1	002CH	8	1	003CH
4	2	002DH	8	2	003DH
4	3	002EH	8	3	003EH
4	4	002FH	8	4	003FH

37 User Drawbar Parameter Set

Format exclusif système

Field		Value
01	SYSEX	F0
02	MAN	44
03	MOD	11,02
04	dev	Either 00 to 1F, or 7F
05	act	04(HDS), 05(HDR), 07(Control)
06	cat	Drawbar = 0D
07	prm	00
08	ilen/dlen	See "IV This Model's System Exclusive Messages".
09	ps	Indicates the drawbar number being transferred. For details, see "40 About Parameter Set (PS) numbers".
10	index	See "IV This Model's System Exclusive Messages".
11	data	See "IV This Model's System Exclusive Messages".
12	sum	See "IV This Model's System Exclusive Messages".
13	EOX	F7

38 SMF Parameter Set

Format exclusif système

Field		Value
01	SYSEX	F0
02	MAN	44
03	MOD	11,02
04	dev	Either 00 to 1F, or 7F
05	act	04(HDS), 05(HDR), 07(Control)
06	cat	SMF = 10
07	prm	00-7F
08	ilen/dlen	See "IV This Model's System Exclusive Messages".
09	ps	Indicates the SMF number being transferred.For details, see "40 About Parameter Set (PS) numbers".
10	index	See "IV This Model's System Exclusive Messages".
11	data	See "IV This Model's System Exclusive Messages".
12	sum	See "IV This Model's System Exclusive Messages".
13	EOX	F7

Format des données

Le transfert en bloc des données SMF se fait avec un en-tête de 128 octets ajouté comme indiqué ci-dessous. Les données d'en-tête commencent par un nom de fichier de 8 octets, qui est affiché par ce modèle après réception.

Header 128Bytes	Name 8Bytes
	Reserved 120Bytes
SMF Data

39 Jeu de paramètres d'image mémoire flash

Ce jeu de paramètres est utilisé pour vider le contenu de la mémoire flash. Un jeu de paramètres correspond à un bloc d'image de 2 Mo de mémoire flash. Les 4 Mo de mémoire flash de ce modèle sont constitués de deux blocs, donc deux jeux de paramètres sont utilisés.

Format exclusif système

Field		Value
01	SYSEX	F0
02	MAN	44
03	MOD	11,02
04	dev	00 to 1F, or 7F
05	act	04(HDS), 05(HDR), 07(Control)
06	cat	Flash Memory Image = 11
07	prm	00
08	ilen/dlen	See "IV This Model's System Exclusive Message".
09	ps	Indicates the Flash Image Block Number being transferred. For details, see "40 About Parameter Set (PS) numbers".
10	index	See "IV This Model's System Exclusive Message".
11	data	See "IV This Model's System Exclusive Message".
12	sum	See "IV This Model's System Exclusive Message".
13	EOX	F7

40 À propos des numéros de jeu de paramètres (PS)

Lors de l'utilisation d'un message exclusif système pour transférer des jeux de paramètres utilisateur ou des paramètres de jeu de paramètres utilisateur, le numéro de jeu de paramètres spécifié ne doit pas nécessairement commencer à zéro lorsque les numéros de jeu de paramètres sont situés après le jeu de paramètres préréglé. Reportez-vous au tableau ci-dessous pour les numéros de jeu de paramètres de zone utilisateur pour chaque catégorie.

40.1 WK-3300/WK-3800/WK-8000

PS Category	User PS Header (Decimal)	Number of User PS (Decimal)
Tone	967	100
Tone with wave	1067	20
Timbre	590	20
Drum	22	4
Voice	1070	80
Instrument	330	512
Wave Parameter	1080	1792
Wave Data	1080	1792
Rhythm	166	16
Song	0	5
SMF	0	200
DrawbarOrgan	100	100
Registration	32 (See "36 Registration Data".)	32
FlashMemoryImage	0	2

40.2 PX-410R/PX-575R

PS Category	User PS Header (Decimal)	Number of User PS (Decimal)
Tone	967	100
Tone with wave	1067	20
Timbre	590	20
Drum	22	4
Voice	1270	80
Instrument	330	512
Wave Parameter	1180	1792
Wave Data	1180	1792
Rhythm	166	16
Song	0	5
SMF	0	200
DrawbarOrgan	100	100
Registration	32 (See "36 Registration Data".)	32
FlashMemoryImage	0	2

Partie VII

Liste des paramètres DSP

Cette liste montre les paramètres pour chacun des algorithmes DSP.

U0 à U7 indiquent les paramètres utilisateur 0 à 7, tandis que I00 à I15 indiquent les paramètres internes 00 à 15.

Pour les paramètres pour lesquels aucune plage de réglage n'est indiquée, la réception d'une valeur de 0 à 127 est attribuée telle quelle au paramètre.

41 Liste des algorithmes DSP (effet simple)

Ce sont des effets qui sont configurés avec un seul module.

41.1 Algorithme 00 (00H) : Auto Pan

Number	Parameter	Notes
U0	Rate	-
U1	Depth	-

41.2 Algorithme 01 (01H) : Tremolo

Number	Parameter	Notes
U0	Rate	-
U1	Depth	-

41.3 Algorithme 02 (02H) : Égaliseur 2 bandes

Number	Parameter	Notes
U0	Low Frequency	Note 1
U1	Low Gain	Note 2
U2	Hi Frequency	Note 3
U3	Hi Gain	Note 2

Note 1 : Voir « 43.12 Tableau des valeurs de réglage de la fréquence basse de l'égaliseur ».

Note 2 : Voir « 43.15 Tableau des valeurs de réglage du gain de l'égaliseur ».

Note 3 : Voir « 43.14 Tableau des valeurs de réglage de la fréquence haute de l'égaliseur ».

41.4 Algorithme 03 (03H) : Égaliseur 3 bandes

Number	Parameter	Notes
U0	Low Frequency	Note 1
U1	Low Gain	Note 2
U2	Mid Frequency	Note 3
U3	Mid Gain	Note 4
U4	High Frequency	Note 5
U5	High Gain	Note 6

Note 1 : Voir « 43.12 Tableau des valeurs de réglage de la fréquence basse de l'égaliseur ».

Note 2 : Voir « 43.15 Tableau des valeurs de réglage du gain de l'égaliseur ».

Note 3 : Voir « 43.13 Tableau des valeurs de réglage de la fréquence médiane de l'égaliseur ».

Note 4 : Voir « 43.15 Tableau des valeurs de réglage du gain de l'égaliseur ».

Note 5 : Voir « 43.14 Tableau des valeurs de réglage de la fréquence haute de l'égaliseur ».

Note 6 : Voir « 43.15 Tableau des valeurs de réglage du gain de l'égaliseur ».

41.5 Algorithme 04 (04H) : Wah LFO

Number	Parameter	Notes
U0	Input Level	-
U1	Resonance	-
U2	Manual	-
U3	LFO Rate	-
U4	LFO Depth	-

41.6 Algorithme 05 (05H) : Wah automatique

Number	Parameter	Notes
U0	Input Level	-
U1	Resonance	-
U2	Manual	-
U3	Depth	Note 1
I00	Sensitivity	-

Note 1 : Voir le « 43.5 Tableau des valeurs de réglage de -64 à 0 à 63 ».

41.7 Algorithme 06 (06H) : Compresseur

Number	Parameter	Notes
U0	Depth	-
U1	Attack	-
U2	Release	-
U3	Level	-
I00	Threshold	Note 1

Note 1 : Cet algorithme ajuste le niveau auquel l'effet de compression commence.

41.8 Algorithme 07 (07H) : Limiteur

Number	Parameter	Notes
U0	Limit	-
U1	Attack	-
U2	Release	-
U3	Level	-

41.9 Algorithme 08 (08H) : Distorsion

Number	Parameter	Notes
U0	Gain	-
U1	Low	-
U2	High	-
U3	Level	-

41.10 Algorithme 09 (09H) : Phaser stéréo

Number	Parameter	Notes
U0	Resonance	-
U1	Manual Note 1	-
U2	Rate	-
U3	Depth	-
U4	Wet Level	-

Note 1 : Voir le "43.5 Tableau des valeurs de réglage de -64 à 0 à 63."

41.11 Algorithme 10 (0AH) : Phaser

Number	Parameter	Notes
U0	Resonance	-
U1	Manual	Note 1
U2	Rate	-
U3	Depth	-
U4	Wet Level	-

Note 1 : Voir le "43.5 Tableau des valeurs de réglage de -64 à 0 à 63."

41.12 Algorithme 11 (0BH) : Rotatif

Number	Parameter	Notes
U0	Speed	-
U1	Break	Note 1
U2	Fall Accel	-
U3	Rise Accel	-
U4	Slow Rate	-
U5	Fast Rate	-

Note 1 : Voir "43.3 Tableau des valeurs de réglage Rotation/Arrêt".

41.13 Algorithme 12 (0CH) : Overdrive rotatif

Number	Parameter	Notes
U0	Overdrive Gain	-
U1	Overdrive Level	-
U2	Speed	Note 1
U3	Break	Note 2
U4	Fall Accel	-
U5	Rise Accel	-
U6	Slow Rate	-
U7	Fast Rate	-

Note 1 : Voir "43.2 Tableau des valeurs de réglage Lent/Rapide". Note 2 : Voir "43.3 Tableau des valeurs de réglage Rotation/Arrêt".

41.14 Algorithme 13 (0DH) : Enhancer

Number	Parameter	Notes
U0	Low Frequency	-
U1	Low Gain	-
U2	High Frequency	-
U3	High Gain	-

41.15 Algorithme 14 (0EH) : Modulateur en anneau

Number	Parameter	Notes
U0	OSC Frequency	-
U1	LFO Rate	-
U2	LFO Depth	-
U3	Wet Level	-
U4	Dry Level	-

41.16 Algorithme 15 (0FH) : LoFi

Number	Parameter	Notes
U0	Noise Level 1	-
U1	Noise Density 1	-
U2	Noise Level 2	-
U3	Noise Density 2	-
U4	Tone	-
U5	Resonance	-
U6	Bass	Note 1
U7	Level	-

Note 1 : Voir le « Tableau des valeurs de réglage de -64 à 0 à 63 » en section 43.5.

41.17 Algorithme 16 (10H) : Chorus 1 phase

Number	Parameter	Notes
U0	LFO Rate	-
U1	LFO Depth	-
U2	Feedback	Note 1
U3	Wet Level	-

Note 1 : Voir le « Tableau des valeurs de réglage de -64 à 0 à 63 » en section 43.5.

41.18 Algorithme 17 (11H) : Chorus 2 phases sinusoïdal

Number	Parameter	Notes
U0	LFO Rate	-
U1	LFO Depth	-
U2	Feedback	Note 1
U3	Wet Level	-

Note 1 : Voir le « Tableau des valeurs de réglage de -64 à 0 à 63 » en section 43.5.

41.19 Algorithme 18 (12H) : Chorus 3 phases

Number	Parameter	Notes
U0	Rate1	-
U1	Depth1	-
U2	Rate2	-
U3	Depth2	-
U4	Wet Level	-

41.20 Algorithme 19 (13H) : Chorus 2 phases triangulaire

Number	Parameter	Notes
U0	LFO Rate	-
U1	LFO Depth	-
U2	Feedback	Note 1
U3	Wet Level	-

Note 1 : Voir le « Tableau des valeurs de réglage de -64 à 0 à 63 » en section 43.5.

41.21 Algorithme 20 (14H) : Delay stéréo 1

Number	Parameter	Notes
U0	Delay Time	-
U1	Wet Level	-
U2	Feedback	-
U3	High Damp	-
U4	Ratio L	-
U5	Ratio R	-

41.22 Algorithme 21 (15H) : Delay stéréo 2

Number	Parameter	Notes
U0	Delay Time	-
U1	Wet Level	-
U2	Feedback	-
U3	High Damp	-
U4	Ratio L	-
U5	Ratio R	-

41.23 Algorithme 22 (16H) : Delay 3 taps

Number	Parameter	Notes
U0	Delay Time	-
U1	Wet Level	-
U2	Feedback	-
U3	High Damp	-
U4	Ratio L	-
U5	Ratio C	-
U6	Ratio R	-

41.24 Algorithme 23 (17H) : Réverbération à porte

Number	Parameter	Notes
U0	LPF	-
U1	HPF	-
U2	Feedback	-
U3	High-Damp	-
U4	Diffusion	-
U5	Wet Level	-
U6	Dry Level	-

41.25 Algorithme 24 (18H) : Réverbération à porte inversée

Number	Parameter	Notes
U0	LPF	-
U1	HPF	-
U2	Feedback	-
U3	High-Damp	-
U4	Diffusion	-
U5	Wet Level	-
U6	Dry Level	-

41.26 Algorithme 25 (19H) : Réflexion

Number	Parameter	Notes
U0	Type	Note 1
U1	Wet Level	-
U2	Feedback	-
U3	Tone	-

Note 1 : Voir le « Tableau des valeurs de réglage de Type0 à Type7 » en section 43.8.

41.27 Algorithme 26 (1AH) : Flanger

Number	Parameter	Notes
U0	LFO Rate	-
U1	LFO Depth	-
U2	Feedback	Note 1
U3	Wet Level	-

Note 1 : Voir le "Tableau des valeurs de réglage de 43.5 -64 à 0 à 63."

41.28 Algorithme 27 (1BH) : Réverbération

Number	Parameter	Notes
U0	Tone	-
U1	Time	-
U2	High-Damp	-
U3	ER Level	-
U4	Wet Level	-

41.29 Algorithme 28 (1CH) : Délai à 2 prises

Number	Parameter	Notes
U0	Delay Time	-
U1	Wet Level	-
U2	Feedback	-
U3	High Damp	-
U4	Ratio L	-
U5	Ratio R	-

41.30 Algorithme 29 (1DH) : Résonance acoustique (PX-410R/PX-575R)

Number	Parameter	Notes
U0	Low Frequency	Note1
U1	Low Gain	Note2
U2	Low-Mid Frequency	Note3
U3	Low-Mid Gain	Note4
U4	Mid-High Frequency	Note3
U5	Mid-High Gain	Note4
U6	High Frequency	Note5
U7	High Gain	Note6

Note 1 : Voir le "Tableau des valeurs de réglage de la fréquence des graves de l'égaliseur 43.12".

Note 2 : Voir le "Tableau des valeurs de réglage du gain de l'égaliseur 43.15".

Note 3 : Voir le "Tableau des valeurs de réglage de la fréquence des médiums de l'égaliseur 43.13".

Note 4 : Voir le "Tableau des valeurs de réglage du gain de l'égaliseur 43.15".

Note 5 : Voir le "Tableau des valeurs de réglage de la fréquence des aigus de l'égaliseur 43.14".

Note 6 : Voir le "Tableau des valeurs de réglage du gain de l'égaliseur 43.15".

42 Liste des algorithmes DSP (effet multiple)

Les multi-algorithmes (M00 à M31) listés ci-dessous sont des combinaisons des algorithmes décrits ci-dessus. Les opérations de paramètres et autres détails sont les mêmes que pour les algorithmes précédents, il n'y a donc pas d'explication séparée fournie ici.

42.1 Algorithme M00 (20H) : Multi00

Number	Parameter	Notes
U0	Chorus Rate	-
U1	Chorus Depth	-
U2	Chorus Feedback	-
U3	Chorus Wet Level	-
U4	Delay Delay Time	-
U5	Delay Wet Level	-
U6	Delay Feedback	-
U7	Delay High-Damp	-

42.2 Algorithme M01 (21H) : Multi01

Number	Parameter	Notes
U0	Chorus Fast Rate	-
U1	Chorus Fast Depth	-
U2	Chorus Slow Rate	-
U3	Chorus Slow Depth	-
U4	Chorus Wet Level	-
U5	Delay Time	-
U6	Delay Wet Level	-
U7	Delay Feedback	-
I03	Delay High-Damp	-
I04	Delay Ratio L	-
I05	Delay Ratio C	-
I06	Delay Ratio R	-

42.3 Algorithme M02 (22H) : Multi02

Number	Parameter	Notes
U0	Phaser Resonance	-
U1	Phaser Manual	-
U2	Phaser Rate	-
U3	Phaser Depth	-
U4	Chorus Rate 1	-
U5	Chorus Depth 1	-
U6	Chorus Rate 2	-
U7	Chorus Depth 2	-
I03	Phaser Wet Level	-

42.4 Algorithme M03 (23H) : Multi03

Number	Parameter	Notes
U0	Flanger LFO Rate	-
U1	Flanger LFO Depth	-
U2	Flanger Feedback	-
U3	Flanger Wet Level	-
U4	Delay Time	-
U5	Delay Wet Level	-
U6	Delay Feedback	-
U7	Delay High-Damp	-
I06	Delay Ratio L	-
I07	Delay Ratio R	-

42.5 Algorithme M04 (24H) : Multi04

Number	Parameter	Notes
U0	Phaser Resonance	-
U1	Phaser Manual	-
U2	Phaser Rate	-
U3	Phaser Depth	-
U4	Phaser Wet Level	-
U5	Delay Time	-
U6	Delay Wet Level	-
U7	Delay Feedback	-
I05	Delay High-Damp	-
I06	Delay Ratio L	-
I07	Delay Ratio R	-

42.6 Algorithme M05 (25H) : Multi05

Number	Parameter	Notes
U0	Enhancer Low Frequency	-
U1	Enhancer Low Gain	-
U2	Enhancer High Frequency	-
U3	Enhancer High Gain	-
U4	Chorus LFO Rate	-
U5	Chorus LFO Depth	-
U6	Chorus Feedback	-
U7	Chorus Wet Level	-

42.7 Algorithme M06 (26H) : Multi06

Number	Parameter	Notes
U0	Enhancer Low Frequency	-
U1	Enhancer Low Gain	-
U2	Enhancer High Frequency	-
U3	Enhancer High Gain	-
U4	Delay Time	-
U5	Delay Wet Level	-
U6	Delay Feedback	-
U7	Delay High-Damp	-

42.8 Algorithme M07 (27H) : Multi07

Number	Parameter	Notes
U0	Enhancer Low Frequency	-
U1	Enhancer Low Gain	-
U2	Enhancer High Frequency	-
U3	Enhancer High Gain	-
U4	Flanger LFO Rate	-
U5	Flanger LFO Depth	-
U6	Flanger Feedback	-
U7	Flanger Wet Level	-
I06	Flanger Delay Time L	-
I07	Flanger Delay Time R	-

42.9 Algorithme M08 (28H) : Multi08

Number	Parameter	Notes
U0	Chorus LFO Rate	-
U1	Chorus LFO Depth	-
U2	Chorus Feedback	-
U3	Chorus Wet Level	-
U4	Flanger LFO Rate	-
U5	Flanger LFO Depth	-
U6	Flanger Feedback	-
U7	Flanger Wet Level	-

42.10 Algorithme M09 (29H) : Multi09

Number	Parameter	Notes
U0	Chorus LFO Rate	-
U1	Chorus LFO Depth	-
U2	Chorus Feedback	-
U3	Chorus Wet Level	-
U4	Tremolo Rate	-
U5	Tremolo Depth	-

42.11 Algorithme M10 (2AH) : Multi10

Number	Parameter	Notes
U0	Phaser Resonance	-
U1	Phaser Manual	-
U2	Phaser Rate	-
U3	Phaser Depth	-
U4	Phaser Wet Level	-
U5	Auto Pan Rate	-
U6	Auto Pan Depth	-

42.12 Algorithme M11 (2BH) : Multi11

Number	Parameter	Notes
U0	Compressor Depth	-
U1	Compressor Attack	-
U2	Compressor Level	-
U3	Lo-Fi Noise 1	-
U4	Lo-Fi Noise 2	-
U5	Lo-Fi Tone	-
U6	Lo-Fi Resonance	-
U7	Lo-Fi Bass	-
I01	Compressor Release	-
I02	Lo-Fi Noi1 Density	-
I03	Lo-Fi Noi2 Density	-
I04	Lo-Fi Level	-

42.13 Algorithme M12 (2CH) : Multi12

Number	Parameter	Notes
U0	Ring OSC Frequency	-
U1	Ring LFO Rate	-
U2	Ring LFO Depth	-
U3	Ring Wet Level	-
U4	Ring Dry Level	-
U5	Chorus LFO Depth	-
U6	Delay Time	-
U7	Delay Wet Level	-
I00	Chorus LFO Rate	-
I01	Chorus Feedback	-
I02	Chorus Wet Level	-
I09	Delay Feedback	-
I10	Delay High-Damp	-
I11	Delay Ratio L	-
I12	Delay Ratio R	-

42.14 Algorithme M13 (2DH) : Multi13

Number	Parameter	Notes
U0	Ring OSC Frequency	-
U1	Ring LFO Rate	-
U2	Ring LFO Depth	-
U3	Ring Wet Level	-
U4	Ring Dry Level	-
U5	Distortion Gain	-
U6	Distortion Tone	-
U7	Distortion Level	-

42.15 Algorithme M14 (2EH) : Multi14

Number	Parameter	Notes
U0	Lo-Fi Noise 1	-
U1	Lo-Fi Noise 2	-
U2	Lo-Fi Tone	-
U3	Lo-Fi Resonance	-
U4	Reflection Type	-
U5	Reflection Wet Level	-
U6	Reflection Feedback	-
U7	Reflection Tone	-
I00	Lo-Fi Noi1 Dens	-
I01	Lo-Fi Noi2 Dens	-
I02	Lo-Fi Bass	-
I03	Lo-Fi Level	-

42.16 Algorithme M15 (2FH) : Multi15

Number	Parameter	Notes
U0	Distortion Gain	-
U1	Distortion Low	-
U2	Distortion Tone	-
U3	Distortion Level	-
U4	Lo-Fi Noise1	-
U5	Lo-Fi Noise2	-
U6	Lo-Fi Tone	-
U7	Lo-Fi Resonance	-
I12	Lo-Fi Noi1 Dens	-
I13	Lo-Fi Noi2 Dens	-
I14	Lo-Fi Bass	-
I15	Lo-Fi Level	-

42.17 Algorithme M16 (30H) : Multi16

Number	Parameter	Notes
U0	Od Gain	-
U1	Od Level	-
U2	Rot Speed	-
U3	Rot Slow Rate	-
U4	Rot Fast Rate	-
U5	Reflection Wet Level	-
U6	Reflection Feedback	-
U7	Reflection Tone	-
I09	Rot Fall Accel	-
I10	Rot Rise Accel	-
I11	Rot Break	-
I12	Reflection Type	-

42.18 Algorithme M17 (31H) : Multi17

Number	Parameter	Notes
U0	Rot Speed	-
U1	Rot Break	-
U2	Rot Slow Rate	-
U3	Rot Fast Rate	-
U4	Reflection Wet Level	-
U5	Reflection Feedback	-
U6	Reflection Tone	-
I10	Rot Fall Accel	-
I11	Rot Rise Accel	-
I12	Reflection Type	-

42.19 Algorithme M18 (32H) : Multi18

Number	Parameter	Notes
U0	Compressor Depth	-
U1	Compressor Attack	-
U2	Compressor Level	-
U3	Enhancer Low Gain	-
U4	Enhancer High Gain	-
U5	Delay Delay Time	-
U6	Delay Wet Level	-
U7	Delay Feedback	-
I06	Enhancer Low Frequency	-
I07	Enhancer High Frequency	-
I10	Delay High-Damp	-
I11	Delay Ratio L	-
I12	Delay Ratio R	-

42.20 Algorithme M19 (33H) : Multi19

Number	Parameter	Notes
U0	Compressor Depth	-
U1	Compressor Attack	-
U2	Compressor Release	-
U3	Compressor Level	-
U4	Delay Delay Time	-
U5	Delay Wet Level	-
U6	Delay Feedback	-
U7	Delay High-Damp	-
I03	Delay Ratio L	-
I04	Delay Ratio R	-

42.21 Algorithme M20 (34H) : Multi20

Number	Parameter	Notes
U0	Phaser Resonance	-
U1	Phaser Manual	-
U2	Phaser Rate	-
U3	Phaser Depth	-
U4	Chorus LFO Rate	-
U5	Chorus LFO Depth	-
U6	Auto Pan Rate	-
U7	Auto Pan Depth	-

42.22 Algorithme M21 (35H) : Multi21

Number	Parameter	Notes
U0	Wah Resonance	-
U1	Wah Manual	-
U2	Wah Depth	-
U3	Chorus LFO Rate	-
U4	Chorus LFO Depth	-
U5	Delay Delay Time	-
U6	Delay Wet Level	-
U7	Delay Feedback	-
I10	Delay High-Damp	-
I11	Delay Ratio L	-
I12	Delay Ratio R	-

42.23 Algorithme M22 (36H) : Multi22

Number	Parameter	Notes
U0	Wah Resonance	-
U1	Wah Manual	-
U2	Wah LFO Rate	-
U3	Wah LFO Depth	-
U4	Chorus LFO Depth	-
U5	Delay Time	-
U6	Delay Wet Level	-
U7	Delay Feedback	-
I09	Delay High-Damp	-
I10	Delay Ratio L	-
I11	Delay Ratio R	-

42.24 Algorithme M23 (37H) : Multi23

Number	Parameter	Notes
U0	Compressor Depth	-
U1	Compressor Attack	-
U2	Compressor Level	-
U3	Chorus LFO Rate	-
U4	Chorus LFO Depth	-
U5	Reflection Wet Level	-
U6	Reflection Feedback	-
U7	Reflection Tone	-

42.25 Algorithme M24 (38H) : Multi24

Number	Parameter	Notes
U0	Distortion Gain	-
U1	Distortion Low	-
U2	Distortion Hi	-
U3	Distortion Level	-
U4	Chorus LFO Depth	-
U5	Delay Delay Time	-
U6	Delay Wet Level	-
U7	Delay Feedback	-
I09	Delay High-Damp	-
I10	Delay Ratio L	-
I11	Delay Ratio R	-

42.26 Algorithme M25 (39H) : Multi25

Number	Parameter	Notes
U0	Compressor Depth	-
U1	Distortion Gain	-
U2	Distortion Low	-
U3	Distortion Hi	-
U4	Distortion Level	-
U5	Delay Delay Time	-
U6	Delay Wet Level	-
U7	Delay Feedback	-
I01	Compressor Attack	-
I02	Compressor Release	-
I03	Compressor Level	-
I07	Delay High-Damp	-
I08	Delay Ratio L	-
I09	Delay Ratio R	-

42.27 Algorithme M26 (3AH) : Multi26

Number	Parameter	Notes
U0	Wah Manual	-
U1	Wah Depth	-
U2	Distortion Gain	-
U3	Distortion Tone	-
U4	Distortion Level	-
U5	Delay Delay Time	-
U6	Delay Wet Level	-
U7	Delay Feedback	-
I04	Wah Resonance	-
I09	Delay High-Damp	-
I10	Delay Ratio L	-
I11	Delay Ratio R	-

42.28 Algorithme M27 (3BH) : Multi27

Number	Parameter	Notes
U0	Wah Manual	-
U1	Wah LFO Rate	-
U2	Wah LFO Depth	-
U3	Distortion Gain	-
U4	Distortion Level	-
U5	Delay Delay Time	-
U6	Delay Wet Level	-
U7	Delay Feedback	-
I02	Wah Resonance	-
I08	Delay High-Damp	-
I09	Delay Ratio L	-
I10	Delay Ratio R	-

42.29 Algorithme M28 (3CH) : Multi28

Number	Parameter	Notes
U0	Distortion Gain	-
U1	Distortion Low	-
U2	Distortion Tone	-
U3	Distortion Level	-
U4	Delay Time	-
U5	Delay Wet Level	-
U6	Delay Feedback	-
U7	Delay High-Damp	-
I12	Delay Ratio L	-
I13	Delay Ratio C	-
I14	Delay Ratio R	-

42.30 Algorithme M29 (3DH) : Multi29

Number	Parameter	Notes
U0	Distortion Gain	-
U1	Distortion Low	-
U2	Distortion Tone	-
U3	Distortion Level	-
U4	Phaser Resonance	-
U5	Phaser Manual	-
U6	Phaser Rate	-
U7	Phaser Depth	-
I12	Phaser Input Level	-
I15	Phaser Wet Level	-

42.31 Algorithme M30 (3EH) : Multi30

Number	Parameter	Notes
U0	Distortion Gain	-
U1	Distortion Low	-
U2	Distortion Tone	-
U3	Distortion Level	-
U4	Chorus LFO Rate	-
U5	Chorus LFO Depth	-
U6	Chorus Feedback	-
U7	Chorus Wet Level	-

42.32 Algorithme M31 (3FH) : Multi31

Number	Parameter	Notes
U0	Distortion Gain	-
U1	Distortion Low	-
U2	Distortion Tone	-
U3	Distortion Level	-
U4	Flanger LFO Rate	-
U5	Flanger LFO Depth	-
U6	Flanger Feedback	-
U7	Flanger Wet Level	-

Partie VIII

Réglage des valeurs et envoi/réception des valeurs

43 Tableau des valeurs de réglage

43.1 Tableau des valeurs de réglage Marche/Arrêt

Value	Transmit	Receive
Off	00H	00H-3FH
On	7FH	40H-7FH

43.2 Tableau des valeurs de réglage Lent/Rapide

Value	Transmit	Receive
Slow	00H	00H-3FH
Fast	7FH	40H-7FH

43.3 Tableau des valeurs de réglage Rotation/Coupure

Value	Transmit	Receive
Rotate	00H	00H-3FH
Break	7FH	40H-7FH

43.4 Tableau des valeurs de réglage de -24 à 0 à 24

Value	Transmit/Receive
-24	28H
:	:
0	40H
:	:
24	58H

43.5 Tableau des valeurs de réglage de -64 à 0 à 63

Value	Transmit/Receive
-64	00H
-63	01H
:	:
0	40H
:	:
62	7EH
63	7FH

43.6 Tableau des valeurs de réglage Panoramique

Value	Transmit/Receive
Left	00H
:	:
Center	40H
:	:
Right	7FH

43.7 Tableau des valeurs de réglage de -99 à 0 à 99

Value	Transmit/Receive
	(MSB-LSB)
-99	00H-40H
:	:
0	40H-00H
:	:
99	7FH-00H

43.8 Tableau des valeurs de réglage Type 0 à Type 7

Value	Transmit	Receive
Type0	00H	00H-0FH
Type1	10H	10H-1FH
Type2	20H	20H-2FH
Type3	30H	30H-3FH
Type4	40H	40H-4FH
Type5	50H	50H-5FH
Type6	60H	60H-6FH
Type7	70H	70H-7FH

43.9 Tableau des valeurs de réglage Type d'égaliseur principal

Value	Transmit/Receive
Standard	00H
Bass +	01H
Treble +	02H
Loudness	03H
Mellow	04H
Bright	05H
Rock	06H
Dance	07H
Jazz	08H
Classic	09H

43.10 Tableau des valeurs de réglage Type de réverbération

Value	Transmit/Receive
Room1	00H
Room2	01H
Room3	02H
Hall1	03H
Hall2	04H
Plate1	05H
Delay	06H
Panning Delay	07H
Plate2	08H
Plate3	09H
Large Room1	0AH
Large Room2	0BH
Stadium1	0CH
Stadium2	0DH
Long Delay	0EH
Long Panning Delay	0FH

43.11 Tableau des valeurs de réglage Type de chorus

Value	Transmit/Receive
Chorus1	00H
Chorus2	01H
Chorus3	02H
Chorus4	03H
Feedback Chorus	04H
Flanger1	05H
Short Delay	06H
Short Delay FB	07H
Soft Chorus	08H
Bright Chorus	09H
Deep Chorus	0AH
Flanger2	0BH
Flanger3	0CH
Flanger4	0DH
Short Delay Modulation	0EH
Short Delay Modulation FB	0FH

43.12 Tableau des valeurs de réglage Fréquence basse de l'égaliseur

Value	Transmit	Receive
0(200Hz)	00H	00H-2AH
1(400Hz)	40H	2BH-55H
2(800Hz)	7FH	56H-7FH

43.13 Tableau des valeurs de réglage de la fréquence médiane de l'égaliseur

Value	Transmit	Rceive
0(1.0KHz)	00H	00H-0FH
1(1.3KHz)	10H	10H-1FH
2(1.6KHz)	20H	20H-2FH
3(2.0KHz)	30H	30H-3FH
4(3.0KHz)	40H	40H-4FH
5(4.0KHz)	50H	50H-5FH
6(6.0KHz)	60H	60H-6FH
7(8.0KHz)	70H	70H-7FH

43.14 Tableau des valeurs de réglage de la fréquence aiguë de l'égaliseur

Value	Transmit	Receive
0(6.0KHz)	00H	00H-2AH
1(8.0KHz)	40H	2BH-55H
2(10.0KHz)	7FH	56H-7FH

43.15 Tableau des valeurs de réglage du gain de l'égaliseur

Value	Transmit	Receive
-12	00H	00H-04H
-11	05H	05H-09H
-10	0AH	0AH-0EH
-9	0FH	0FH-13H
-8	14H	14H-18H
-7	19H	19H-1DH
-6	1EH	1EH-22H
-5	23H	23H-27H
-4	28H	28H-2CH
-3	2DH	2DH-31H
-2	32H	32H-36H
-1	37H	37H-3BH
0	3CH	3CH-43H
+1	44H	44H-48H
+2	49H	49H-4DH
+3	4EH	4EH-52H
+4	53H	53H-57H
+5	58H	58H-5CH
+6	5DH	5DH-61H
+7	62H	62H-66H
+8	67H	67H-6BH
+9	6CH	6CH-70H
+10	71H	71H-75H
+11	76H	76H-7AH
+12	7BH	7BH-7FH

La valeur du paramètre n'est pas équivalente à des décibels (dB).

43.16 Tableau des identifiants d'algorithme DSP

Algorithm	ID
00	00H
01	01H
02	02H
03	03H
:	:
28	1CH
M00	20H
M01	21H
M02	22H
M03	23H
:	:
M31	3FH

43.17 Tableau des valeurs de position des tirettes

Value	Transmit	Receive
0	00H	00H-1FH
1	20H	20H-3FH
2	40H	40H-5FH
3	60H	60H-7FH

43.18 Tableau des réglages de percussion des tirettes

Value	Setting
0	0 All off
1	2nd only on
2	3rd only on
3	2nd and 3rd both on

Partie IX

Notation de l'implémentation MIDI

43.19 Notation hexadécimale

L'implémentation MIDI exige parfois que les données soient exprimées au format hexadécimal. Les valeurs hexadécimales sont indiquées par la lettre "H" après la valeur. Les équivalents hexadécimaux des valeurs décimales 10 à 15 sont exprimés par les lettres A à F. Le tableau suivant montre les équivalents hexadécimaux pour les valeurs les plus couramment utilisées (0 à 127).

Decimal	Hexadecimal	Decimal	Hexadecimal	Decimal	Hexadecimal	Decimal	Hexadecimal
0	00H	32	20H	64	40H	96	60H
1	01H	33	21H	65	41H	97	61H
2	02H	34	22H	66	42H	98	62H
3	03H	35	23H	67	43H	99	63H
4	04H	36	24H	68	44H	100	64H
5	05H	37	25H	69	45H	101	65H
6	06H	38	26H	70	46H	102	66H
7	07H	39	27H	71	47H	103	67H
8	08H	40	28H	72	48H	104	68H
9	09H	41	29H	73	49H	105	69H
10	0AH	42	2AH	74	4AH	106	6AH
11	0BH	43	2BH	75	4BH	107	6BH
12	0CH	44	2CH	76	4CH	108	6CH
13	0DH	45	2DH	77	4DH	109	6DH
14	0EH	46	2EH	78	4EH	110	6EH
15	0FH	47	2FH	79	4FH	111	6FH
16	10H	48	30H	80	50H	112	70H
17	11H	49	31H	81	51H	113	71H
18	12H	50	32H	82	52H	114	72H
19	13H	51	33H	83	53H	115	73H
20	14H	52	34H	84	54H	116	74H
21	15H	53	35H	85	55H	117	75H
22	16H	54	36H	86	56H	118	76H
23	17H	55	37H	87	57H	119	77H
24	18H	56	38H	88	58H	120	78H
25	19H	57	39H	89	59H	121	79H
26	1AH	58	3AH	90	5AH	122	7AH
27	1BH	59	3BH	91	5BH	123	7BH
28	1CH	60	3CH	92	5CH	124	7CH
29	1DH	61	3DH	93	5DH	125	7DH
30	1EH	62	3EH	94	5EH	126	7EH
31	1FH	63	3FH	95	5FH	127	7FH

43.20 Notation binaire

Lorsqu'une valeur de données d'implémentation MIDI est exprimée en binaire, la lettre "B" (pour "binaire") est ajoutée à la fin de la valeur. Le tableau suivant montre les équivalents binaires pour certaines des valeurs de la plage la plus couramment utilisée (0 à 127).

Decimal	Hexadecimal	Binary
0	00H	00000000B
1	01H	00000001B
2	02H	00000010B
3	03H	00000011B
4	04H	00000100B
5	05H	00000101B
6	06H	00000110B
7	07H	00000111B
8	08H	00001000B
9	09H	00001001B
10	0AH	00001010B
11	0BH	00001011B
12	0CH	00001100B
13	0DH	00001101B
14	0EH	00001110B
15	0FH	00001111B
16	10H	00010000B
:	:
125	7DH	01111101B
126	7EH	01111110B
127	7FH	01111111B

CASIO

CASIO COMPUTER CO., LTD.

6-2, Hon-machi 1-chome

Shibuya-ku, Tokyo 151-8543, Japan
