FOIRE AUX QUESTIONS - KL-780 CASIO

Comment changer les piles du CASIO KL-780 ?

Pour changer les piles, retournez l'appareil et retirez le couvercle du compartiment à piles. Remplacez les piles usagées par des piles neuves en veillant à respecter la polarité, puis remettez le couvercle en place.

Pourquoi l'écran du CASIO KL-780 ne s'allume-t-il pas ?

Si l'écran ne s'allume pas, vérifiez d'abord que les piles sont correctement insérées et qu'elles ne sont pas usées. Si les piles sont neuves et que l'écran reste noir, il pourrait y avoir un problème matériel.

Comment imprimer à partir du CASIO KL-780 ?

Pour imprimer, assurez-vous que l'imprimante est correctement connectée à l'appareil. Sélectionnez le texte ou l'étiquette que vous souhaitez imprimer, puis appuyez sur le bouton d'impression.

Comment réinitialiser le CASIO KL-780 ?

Pour réinitialiser l'appareil, appuyez sur le bouton 'Mode' et maintenez-le enfoncé pendant environ 5 secondes. Cela restaurera les paramètres d'usine.

Comment changer le format d'étiquette sur le CASIO KL-780 ?

Pour changer le format d'étiquette, accédez au menu des paramètres d'étiquette, sélectionnez le format souhaité (largeur, style, etc.) et confirmez votre choix.

Que faire si le CASIO KL-780 affiche un message d'erreur ?

Si un message d'erreur s'affiche, consultez le manuel d'utilisation pour le code d'erreur spécifique. Généralement, il peut s'agir d'un problème lié aux piles ou à un mauvais fonctionnement de l'appareil.

Le CASIO KL-780 peut-il imprimer des codes-barres ?

Oui, le CASIO KL-780 a une fonction d'impression de codes-barres. Accédez à l'option de création d'étiquettes, choisissez le type de code-barres souhaité et entrez les données nécessaires avant d'imprimer.

Comment ajuster la taille de la police sur le CASIO KL-780 ?

Pour ajuster la taille de la police, allez dans les paramètres de police dans le menu et sélectionnez la taille que vous souhaitez utiliser avant de créer votre étiquette.

Puis-je utiliser d'autres rubans d'impression avec le CASIO KL-780 ?

Il est recommandé d'utiliser uniquement les rubans d'impression compatibles spécifiés par CASIO pour garantir la qualité d'impression et éviter d'endommager l'appareil.

MODE D'EMPLOI KL-780 CASIO

Précautions importantes de sécurité

Veuillez tenir compte des précautions de sécurité suivantes avant la première utilisation de l'imprimante d'étiquettes. Conservez ces précautions et ces instructions de fonctionnement pour les consulter ultérieurement, le cas échéant.

Les symboles suivants sont utilisés dans le présent manuel et sur l'appareil proprement dit afin d'attirer l'attention sur les risques de blessures de personnes et de dégâts matériels.

Avertissement

Ce symbole signale un point pouvant entraîner la mort ou des blessures sérieuses s'il est ignoré.

Attention

Ce symbole signale un point pouvant entraîner des blessures ou des dégâts matériels sérieux s'il est ignoré.

Un cercle indique quelque chose à ne pas ne faut pas démonter l'appareil.

Un cercle noir indique quelque chose à faut débrancher un appareil.

Alimentation et tension du secteur

• Utilisez uniquement une source de courant dont la sortie correspond aux valeurs indiquées sur la plaque signalétique sous l'appareil. Évitez de brancher trop d'appareils sur le même cordon-rallonge. Une tension inappropriée et une surcharge d'une prise secteur provoquent un risque d'incendie et d'électrocution.

Défaillance sérieuse

• L'emploi continu de l'appareil alors qu'il produit de la fumée ou une odeur étrange présente un danger d'électrocution. Mettez immédiatement l'appareil hors tension. Confiez l'intervention au concessionnaire original.

Adaptateur secteur

• Veillez à ce que le cordon d'alimentation ne soit pas endommagé, brisé, modifié, plié excessivement, tordu ou tiré. Ne placez pas d'objets pesants sur le cordon secteur et ne l'exposez pas directement à la chaleur. Un cordon secteur endommagé présente un risque d'incendie et d'électrocution.

• Utilisez uniquement l'adaptateur secteur spécifique pour cet appareil (en option AD-A95100). L'emploi d'un autre adaptateur secteur

• Si le cordon d'alimentation est fortement endommagé (fils internes coupés ou dénudés), demandez au concessionnaire original de le réparer. L'emploi d'un cordon secteur endommagé présente un risque d'incendie et d'électrocution.

• Ne touchez jamais l'adaptateur secteur avec des mains mouillées, car vous vous exposeriez à une électrocution.

N'essayez jamais de démonter l'appareil.

• N'essayez jamais de démonter ou de modifier l'appareil de chaque façon que ce soit, car vous vous exposeriez à un risque d'électrocution, de brûlure ou d'autres blessures.
• Ne jamais enlever le couvercle de l'appareil. L'exposition à la haute tension des composants peutmaker un risque d'électrocution.

Emballage

• Conservez le sachet d'emballage en plastique de l'appareil hors de portée des petits enfants, car il présente un risque d'asphyxie.

Éviter les chutes

• Si l'appareil est endommagé par suite d'une chute, débranchez immédiatement son cordon d'alimentation au niveau de la prise secteur et confiez toute intervention éventuelle au concessionnaire original. L'emploi d'un appareil endommagé présente un risque d'incendie et d'électrocution.

Piles

• Ne rechargez jamais les piles, ne les démontez pas et évitez qu'elles ne soient en court-circuit. N'exposez jamais les piles à de la chaleur et ne les éliminez pas par le feu.

Couteau de bande

• Afin d'éviter toute coupure ou blessure, ne jamais toucher le couteau de bande quand il fonctionne.

Boîtes pour four à micro-ondes

• Ne jamais coller d'étiquettes sur les boîtes utilisées pour faire chauffer de la nourriture dans un four à micro-ondes. Les étiquettes contiennent du métal qui peut produire des étincelles et causer des brûlures lorsqu'il est chauffé dans un four à micro-ondes. La boîte sur laquelle l'étiquette est collée peut aussi se déformer.

Adaptateur secteur

• Ne laissez pas le cordon d'alimentation près d'un feu ou d'une autre source de chaleur intense, car son isolation pourrait fondre, ce qui

• Lors du débranchement du cordon d'alimentation, saisissez-le par sa fiche et ne tirez jamais sur le cordon proprement dit ; il pourrait être endommagé, ce qui

• Ne laissez jamais l'appareil sans surveillance pendant longtemps ; veillez à le débrancher au niveau de sa prise secteur.

• Au moins une fois par an, débranchez l'adaptateur secteur de la prise électrique et nettoyez la surface autour des broches de la fiche. De la poussière peut s'accumuler autour des broches et créer un risque d'incendie.

• Avant de déplacer l'appareil, prenez soin de le débrancher . Le laisser branché pendant un déplacement pourrait endommager le cordon d'alimentation, ce qui présenterait un danger d'incendie et d'électrocution.

• Débranchez l'appareil avant de le nettoyer.

• Après avoir fini d'employer l'appareil, mettez-le hors tension par son interrupteur d'alimentation et débranchez-le ensuite au niveau de sa prise secteur.

Évitez les endroits instables.

• Ne placez jamais l'appareil sur une surface instable ou une étagère élevée car, en tombant, il pourrait provoquer des blessures.

Eau et corps étrangers

• Ne renversez jamais de café, de jus de fruit, d'autres boissons ou de vases de fleurs sur l'appareil, car un liquide pourrait créer Si un liquide a été renversé sur l'appareil, mettez immédiatement l'appareil hors tension. Confiez l'intervention au concessionnaire original.

• Ne laissez jamais d'objets métalliques ou de matériaux combustibles pénétrer dans les orifices de ventilation de l'appareil. Ils pourraient cré

Emplacement

• Évitez de laisser l'appareil dans un endroit très humide et très poussiéreux, car cela

• Évitez de laisser l'appareil sur une table de cuisine, à proximité d'un humidificateur ou dans un endroit où il serait en présence de vapeurs grasses ou d'eau, car cela présenter

• Ne placez jamais d'objets pesants sur l'appareil, car en tombant, ils peuvent provoquer des blessures.

• Une utilisation inappropriée des piles peut provoquer une fuite de leur acide qui pourrait endommager des objets, voire occasionner des blessures. Assurez-vous que les faces plus (+) et moins (-) de chaque pile sont tournées dans le bon sens.

• Ne jamais insérer différents types de piles en même temps.

• Ne jamais insérer en même temps des piles neuves et des piles usées.

• Enlevez les piles si vous prévoyez de ne pas utiliser l'appareil pendant un certain temps.

• Utilisez uniquement le type de pile prescrit dans ce manuel pour cette imprimante d'étiquettes.

Mémoire

• Conservez toujours des copies séparées des informations conservées dans la mémoire de cette imprimante, car elles pourraient être perdues par suite d'une défaillance, d'une réparation, d'une décharge de pile, etc.

Mise en place et remplacement des piles

• Ne touchez pas les ressorts sous le couvercle du logement des piles avec les doigts pendant la mise en place ou le remplacement des piles. Les ressorts ont une partie aiguë et peuvent couper.

Félicitations pour l'achat de cette étiquetteuse CASIO KL-780. Cette étiquetteuse CASIO permet d'imprimer des étiquettes autocollantes pour une grande variété d'emplois, par exemple des étiquettes avec noms, des étiquettes pour cassettes, disquettes et classeurs, et bien davantage.

Vous pouvez produire des étiquettes attrayantes et originales grâce aux caractéristiques suivantes :

• Formats de bandes variés (6 mm, 9 mm, 12 mm, 18 mm)
• Police de caractères linéales attrayantes
• Effets de police de caractères (fond, soulignement, encadrement)
• Styles de caractères (normal, avec contour, avec ombre, en relief)
• Divers symboles
• Mémorisation de texte et de codes-barres
• Impression d'une image symétrique

Vous pouvez aussi utiliser les bandes avec des tampons vendus comme option pour créer vos propres cachets.

Toutes ces caractéristiques font de l'étiqueteuse CASIO l'outil parfait pour tous les types d'étiquetage !

Important !

• Prenez contact avec un distributeur lorsqu'un entretien est nécessaire.
• en cas de pertes ou de réclamations de tiers qui peuvent découler de l'utilisation de ce produit.
• des dommages subis résultant d'une perte de données provoquée par un fonctionnement défectueux, une réparation ou une interruption de l'alimentation.
• Il incombe à l'utilisateur de garder des copies de sauvegarde de données importantes.
• Gardez ce manuel à portée de main pour référence future.

Sommaire

Précautions importantes de sécurité F-1

Partie 1 - Informations préliminaires F-5

Précautions importantes F-5

Guide général F-5

Menus de l'étiqueteuse F-6

Partie 2 : Préparatifs F-6

Alimentation F-6

Remplacement des piles

Pour insérer les piles F-6

Adaptateur secteur F-7

Pour brancher l'adaptateur secteur F-7

Mise sous et hors tension F-7

Réinitialisation de la mémoire F-8

Pour réinitialiser la mémoire F-8

Extinction automatique F-8

Contraste de l'affichage F-8

Cartouches de bande F-8

Pour mettre et retirer la cartouche de bande en place. F-8

Partie 3 - Saisie de caractères et de symboles F-9

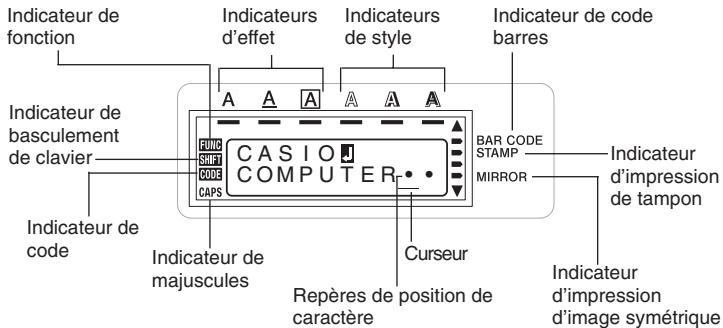

Symboles et indicateurs de l'afficheur F-9

Saisie de caractères alphanumériques F-10

Pour saisir des caractères alphanumériques F-10

Symboles spéciaux F-11

Pour saisir des symboles spéciaux F-11

Partie 4 : Suppression et insertion des caractères. F-12

Déplacement du curseur

Pour déplacer le curseur

Suppression de caractères individuels F-12

Pour supprimer des caractères à l'aide de la touche BS. F-12

Pour supprimer des caractères à l'aide de la touche DEL F-12

Vidage de l'afficheur F-12

Pour vider l'afficheur F-12

Édition de texte F-12

Pour insérer de nouveaux caractères F-12

Pour remplacer les caractères existants par d'autres F-12

Partie 5 : Taille des caractères, effets de texte et styles de caractères. F-13

Tailles des caractères F-13

Ajustement automatique de la taille (AUTO) F-15

Pour spécifier manuellement la taille des caractères (MANUAL) F-15

Effets de texte F-15

Pour spécifier un effet de texte. F-15

Styles de caractères F-16

Pour spécifier un style de caractères. F-16

Partie 6 - Impression F-16

Impression d'une bande F-16

Pour imprimer une bande F-16

Impression d'une image symétrique F-17

Pour mettre en et hors service l'impression d'image symétrique F-17

Densité d'impression F-17

Pour ajuster la densité d'impression. F-17

Partie 7 : Code Barres F-18

Code barres F-18

Bande pour codes-barres F-18

Pour imprimer un code-barres F-18

Partie 8 : Impression de cachets F-19

Pour imprimer une bande pour cachets.

Partie 9 Mémoire F-19

Pour stocker des données. F-19

Pour restituer le texte de la mémoire. F-20

Partie 10 Référence. F-20

Nettoyage de la tête d'impression et du rouleau F-20

Pour nettoyer la tête d'impression et le rouleau

Réglages initiaux à la mise sous tension F-21

Initialisation de l'étiqueteuse F-21

Pour initialiser l'étiqueteuse F-21

Spécifications des codes barres F-21

En cas de panne F-22

Messages d'erreur / Messages d'affichage F-23

Caractères alphabétiques F-25

Symboles F-25

Fiche technique F-26

Partie 1 – Informations préliminaires

Cette partie du manuel vous fournit toutes les informations nécessaires pour tirer le meilleur parti de toutes les caractéristiques de l'étiqueteuse. Veuillez la lire avec attention la première fois que vous utilisez l'étiqueteuse.

Précautions importantes

• Ne posez pas l'étiqueteuse à un endroit exposé à des températures extrêmes, à l'humidité ou à la lumière directe du soleil. La plage de température recommandée va de 10 °C à 35 °C. Veillez à ne pas répandre de café, de jus ou d'autres liquides sur l'étiqueteuse.
• Veillez à ce qu'aucune agrafe, épingle ou autre objet étranger ne pénètre dans la fente de sortie de la bande ou dans l'imprimante de l'étiqueteuse.
• Ne pas poser d'objets lourds sur l'étiqueteuse.
• Ne jamais essayer de démonter ou de réparer soi-même l'étiqueteuse.
• Veillez à ne pas laisser tomber l'étiqueteuse et à ne pas la soumettre à des chocs violents.
• Ne pas tirer sur la bande ni tenter de la faire rentrer dans l'étiqueteuse en forçant.
• Ne pas utiliser de benzine, de diluant ni aucun autre liquide chimique volatil pour nettoyer l'extérieur de l'étiqueteuse. Utilisez un chiffon doux et sec ou légèrement imprégné d'une solution de détergent neutre et d'eau. Essorez le chiffon pour en extraire toute l'humidité.
• Une tête d'impression sale peut être à l'origine d'une impression maculée. Le cas échéant, nettoyez la tête d'impression avec un coton-tige imprégné d'alcool (page F-20).
• L'emploi de l'étiqueteuse près d'un poste de télévision ou de radio peut perturber la réception.

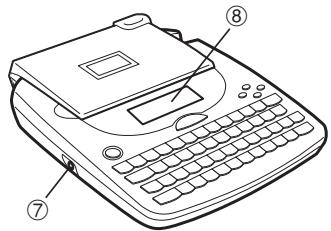

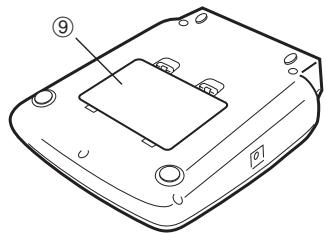

Guide général

① Touche d'alimentation - Sert à mettre l'étiqueteuse sous et hors tension. ② Touche de fonction ③ Touches alphabétiques ④ Cadran de contraste

⑤ Sortie de la bande ⑥ Bouton de coupe-bande ⑦ Prise d'adaptateur secteur optionnel ⑧ Afficheur à cristaux liquides (LCD) ⑨ Logements des piles

Menu de l'étiqueteuse

Le fonctionnement de l'étiqueteuse a été simplifié au maximum, grâce à l'affichage de menus qui vous permettent de sélectionner les réglages nécessaires. Chaque menu est décrit en détail dans les paragraphes suivants de ce manuel, mais veuillez noter au préalable les points suivants au sujet des menus :

• L'option qui est soulignée dans un menu est celle qui est actuellement sélectionnée.

• Utilisez ◄, ►, ▲ et ▼ pour déplacer le soulignement vers la gauche, la droite, le haut ou le bas et changer d'option.
• A l'option sélectionnée ou sur ESC pour sortir du menu affiché (et revenir au menu ou à l'écran précédent) sans rien sélectionner.
• Lorsque vous a une option du menu, le menu suivant apparaît ou la fonction sélectionnée est exécutée, puis l'écran de saisie de texte initial réapparaît.

Partie 2 – Préparatifs

Cette partie du manuel vous indique comment insérer les piles et la cartouche de bande, et comment effectuer les réglages de base de l'étiqueteuse.

Important !

Veillez à lire ce paragraphe avant d'essayer d'utiliser l'étiqueteuse.

Alimentation

L'étiqueteuse peut être alimentée par six piles alcalines de taille AA ou par l'adaptateur secteur proposé en option (AD-A95100).

Remplacement des piles

Un témoin de faible charge des piles vous signale que les piles sont trop faibles pour que l'étiqueteuse fonctionne correctement. Le message "LOW BATTERY" apparaît sur l'afficheur si la charge des piles est trop faible pour effectuer les opérations suivantes.

• Mise sous tension de l'étiqueteuse
• Impression

Lorsque le message "LOW BATTERY" apparaît, appuyez sur SET pour le faire disparaître de l'afficheur. Il est encore possible d'effectuer certaines opérations, mais toutes celles qui consomment une grande quantité d'énergie (par exemple l'impression) sont impossibles. Il est conseillé de remplacer les piles le plus vite possible ou de faire fonctionner l'étiqueteuse sur le courant secteur avec l'adaptateur secteur lorsque le message "LOW BATTERY" apparaît.

Important !

• Toutes les données en mémoire sont supprimées lorsque les piles sont vides ou lorsque vous remplacez les piles. Veillez à conserver des copies manuscrites de toutes vos données importantes.
• Les piles peuvent éclater ou fuir et endommager l'appareil si elles ne sont pas utilisées correctement. Veuillez noter les points importants suivants.
• Veillez à orienter les pôles positifs (+) et négatifs (-) de chaque pile correctement.
• N'insérez jamais différents types de piles en même temps.
• Ne laissez jamais des piles vides dans l'étiqueteuse.
• Retirez les piles si vous prévoyez de ne pas utiliser l'étiqueteuse pendant un certain temps.
• Remplacez les piles en fonction de l'autonomie mentionnée sur le flanc de la pile.

Avertissement !

• N'insérez jamais de piles rechargeables dans l'étiqueteuse.
• N'exposez pas les piles à la chaleur directe, ne les court-circuitez pas et ne les démontez pas.
• Rangez les piles hors de portée des enfants en bas âge. En cas d'ingestion, consultez immédiatement un médecin.
• Remplacez les piles en fonction de l'autonomie mentionnée sur le flanc de la pile.

Attention

• Ne touchez pas les ressorts sous le couvercle du logement des piles avec les doigts pendant la mise en place ou le remplacement des piles. Les ressorts ont une partie aiguë et peuvent couper.

1. Mettez l'étiqueteuse hors tension.
2. Si vous utilisez l'adaptateur secteur en option, débranchez-le de l'étiqueteuse.
3. Retournez l'étiqueteuse. Ouvrez le couvercle du logement des piles comme indiqué sur le dessin.
4. Insérez les piles dans le logement des piles.

Veillez à utiliser des piles alcalines. Veillez à orienter correctement les pôles positif (+) et négatif (-) des piles.

1. Remettez le couvercle du logement des piles.

Adaptateur secteur

Veuillez noter les précautions suivantes lorsque vous utilisez l'adaptateur secteur pour alimenter l'étiqueteuse, car elles sont importantes.

• Utilisez un adaptateur d'origine CASIO AD-A95100 ayant la même tension de fonctionnement que votre courant secteur local. Si vous utilisez un autre adaptateur, l'étiqueteuse risque d'être endommagée.
• N'oubliez pas de mettre l'étiqueteuse hors tension avant de brancher l'adaptateur. Ne mettez pas l'étiqueteuse sous tension tant que l'adaptateur n'est pas branché sur l'étiqueteuse et sur la prise secteur.
• Veillez à débrancher l'adaptateur secteur de la prise secteur lorsque vous n'utilisez pas l'étiqueteuse.

Pour brancher l'adaptateur secteur

Branchez l'adaptateur secteur sur l'étiqueteuse comme indiqué sur l'illustration. Branchez l'autre extrémité sur une prise secteur ordinaire.

Mise sous et hors tension

Appuyez sur ON/OFF pour mettre l'étiqueteuse sous et hors tension.

Important !

• La première fois que vous utilisez l'étiqueteuse, vous devrez d'abord la réinitialiser.

Réinitialisation de la mémoire

Vous devez réinitialiser la mémoire de l'étiqueteuse la première fois que vous utilisez l'étiqueteuse, si vous ne l'avez pas utilisée pendant longtemps, si elle ne réagit pas à sa mise sous tension et après le remplacement des piles.

Important !

• La réinitialisation de la mémoire supprime toutes les données mémorisées.

Pour réinitialiser la mémoire

1. Assurez-vous que l'étiqueteuse est hors tension.
2. Tout en tenant les touches PRINT et ESC enfoncées, appuyez sur ON/OFF pour mettre l'étiqueteuse sous tension.
3. Ce message vous demande de confirmer ou non l'initialisation de l'étiqueteuse.

INITIALISATION ? SET / ESC

1. Relâchez les touches PRINT, ESC et ON/OFF.
2. Appuyez sur SET pour initialiser l'étiqueteuse ou sur ESC pour abandonner l'opération sans rien initialiser.
3. Voir "Initialisation de l'étiqueteuse" à la page F-21 pour les réglages par défaut de l'étiqueteuse après l'initialisation.

Extinction automatique

Si vous n'effectuez aucune opération de touches pendant six minutes environ, l'étiqueteuse s'éteindra automatiquement. Pour la remettre sous tension, appuyez sur ON/OFF.

Contraste de l'affichage

Tournez le cadran situé sur le côté de l'imprimante d'étiquettes pour ajuster le contraste de l'affichage.

Cartouches de bande

Procédez de la façon suivante pour mettre une cartouche de bande dans l'étiqueteuse.

Important !

• Ne jamais essayer de rembobiner la bande dans la cartouche. Une fois que la bande est hors de la cartouche, il n'est plus possible de la rembobiner. Si vous essayez de le faire, l'étiqueteuse risque de mal fonctionner.
• Les largeurs de bandes suivantes peuvent être utilisées sur cette étiqueteuse : 6 mm, 9 mm, 12 mm, 18 mm.

Pour mettre une cartouche de bande en place

1. Assurez-vous que l'étiqueteuse est éteinte.
2. Ouvrez le couvercle.

1. Retirez le carton d'arrêt de la nouvelle cartouche et vérifiez si la bande est prête à être utilisée.

est sous le guide de bande et qu'elle n'est pas pliée ni tordue.

ne ressort pas trop du guide. Si c'est le cas, coupez-en un bout avec une paire de ciseaux.

1. Utilisez un crayon ou un objet fin pour rembobiner le ruban encreur s'il est détendu, comme indiqué sur l'illustration. Notez que la bande ne doit pas dérouler à ce moment.
2. Si le ruban encreur est détendu lorsque vous insérez la cartouche dans l'étiqueteuse, il pourrait se couper ou causer un problème.
3. Veillez à rembobiner le ruban encreu (a) seulement.
4. Tournez la bobine jusqu'à ce que l'autre bobine (b) se mette à tourner dans le . C'est le signe que le ruban est bien tendu.
5. Poussez le verrou de la tête d'imprimante dans le sens de la flèche. S'il y a déjà une cartouche dans l'étiqueteuse, enlevez-la en la prenant des deux côtés avec le pouce et l'index et en la tirant vers le haut.
6. Insérez la cartouche de bande dans l'étiqueteuse en vous assurant que la bande et le ruban encreur passent bien entre la tête et le rouleau.
7. Remettez la tête d'impression dans sa position originale en la poussant dans le sens opposé à la flèche indiquée sur l'illustration de l'étape 5.
8. Fermez le couvercle.
9. Mettez l'étiqueteuse sous tension et appuyez sur FUNC puis sur PRINT (FEED) deux ou trois fois pour vous assurer que la bande sort sans problème.
10. Si la bande ne sort pas normalement, éteignez l'étiqueteuse et recommencez depuis l'étape 1 ci-dessus.

Précautions concernant le stockage des cartouches

• Rangez vos cartouches dans un endroit qui n'est pas exposé à des températures extrêmes, à l'humidité et au soleil. La bande peut se décolorer.
• Lorsque vous rangez une cartouche, remettez le carton d'arrêt et insérez la cartouche dans son sachet plastique et sa boîte d'origine.

Partie 3 – Saisie de caractères et de symboles

Cette partie du manuel vous explique comment saisir des caractères. Pour faciliter les choses, nous appellerons caractères tout ce que vous saisissez, qu'il s'agisse d'une lettre, d'un nombre ou d'un symbole. Dans les explications suivantes, nous utiliserons les réglages par défaut, c'est-à-dire les réglages valides depuis l'écran initial qui apparaît à la mise sous tension.

Pour de plus amples informations sur les autres styles, effets et tailles de caractères, voir page F-13.

Important !

• Vous pouvez saisir 95 caractères au maximum par étiquette. Au-delà de ce nombre, il n'est plus possible de saisir d'autres caractères.

Symboles et indicateurs de l'afficheur

Avant de saisir quoi que ce soit, vous devez d'abord vous familiariser avec les symboles et les indicateurs qui apparaissent sur l'afficheur de l'étiqueteuse.

Indicateur de fonction

Cet indicateur apparaît lorsque vous appuyez sur la touche FUNC. Lorsque cet indicateur est affiché, il suffit d'appuyer sur une touche pour exécuter la fonction indiquée au-dessus de la touche.

Indicateur de basculement de clavier

Cet indicateur apparaît lorsque vous appuyez sur la touche SHIFT. Lorsque cet indicateur est affiché, le clavier bascule pour la saisie de caractères en majuscules. Les touches numériques saisiront alors les symboles marqués dans le coin supérieur droit des touches.

Lorsque l'indicateur de majuscules e clavier sont tous deux affichés, le clavier est réglé pour la saisie de minuscules.

Le clavier revient automatiquement en position normale ( isparaît) dès que le caractère a été saisi.

Indicateur de code

Cet indicateur apparaît lorsque vous appuyez sur la touche CODE. Lorsque cet indicateur est affiché, les touches numériques 1 à 0 servent à saisir les accents marqués au-dessus d'elles et les touches U, O, P, A, S, J, K, L, Z, C et N servent à saisir les caractères spéciaux indiqués dans leurs coins inférieurs droits.

Le clavier revient automatiquement en position normale (et l'indicateur de code disparaît) dès qu'un accent a été saisi.

Indicateur de majuscules

Cet indicateur apparaît lorsque l'étiqueteuse est en mode majuscules. Dans ce mode, toutes les lettres sont en majuscules. Lorsque l'indicateur du mode majuscules n'est pas affiché, toutes les lettres sont imprimées en minuscules. L'étiqueteuse reste en mode majuscules jusqu'à ce que vous appuyiez une nouvelle fois sur la touche CAPS.

Lorsque l'indicateur de majuscules et l'indicateur de basculement de clavier sont tous deux affichés, le clavier est réglé pour la saisie de minuscules.

Indicateur de code-barres

Cet indicateur apparaît lorsque vous effectuez une opération pour imprimer des codes-barres.

Indicateur d'impression de tampon

Cet indicateur apparaît lorsque vous imprimez un tampon.

Indicateurs d'effet

Ces indicateurs désignent l'effet de caractère actuellement utilisé. Vous pouvez définir un fond, le soulignement ou l'encadrement.

Indicateurs de style

Ces indicateurs désignent le style de caractère actuellement utilisé. Vous pouvez sélectionner le style normal, avec contour, avec ombre et en relief.

Indicateur d'impression d'image symétrique

Cet indicateur apparaît lorsque l'étiqueteuse est réglée pour l'impression d'une image symétrique (miroir). L'impression est normale (sans image symétrique) lorsque l'indicateur n'est pas affiché.

Curseur

Le curseur désigne la position de saisie du texte. Le caractère que vous saisissez apparaît à la position du curseur.

Repères de position de caractère

Ces repères désignent l'endroit où apparaissent les caractères au moment où vous les saisissez. Cette partie de l'afficheur est toujours vide à la mise sous tension de l'étiqueteuse.

Saisie de caractères alphanumériques

Le paragraphe suivant indique les opérations élémentaires pour la saisie de lettres et de nombres. Nous utiliserons les règles par défaut pour imprimer les caractères suivants.

ABXYZ Computer Company 1234567890

Remarque

• Si vous maintenez la pression sur une touche, l'opération ou la saisie se répétera ou sera plus rapide jusqu'à ce que vous relâchiez la touche.

Pour saisir des caractères alphanumériques

1. Mettez l'étiqueteuse sous tension.
2. Saisissez la première ligne de caractères.
3. Pour saisir des majuscules, vous pouvez appuyer sur SHIFT ou CAPS. Avec SHIFT, il faut appuyer sur la touche pour chaque caractère, tandis qu'avec CAPS le clavier reste en majuscules jusqu'à ce que vous appuyiez une nouvelle fois sur CAPS.
4. Appuyez sur SPACE pour créer des espaces.
5. Si vous saississez un mauvais caractère, appuyez sur BS pour le supprimer et recommencez. Voir page F-12 pour les détails sur l'edition de texte.
6. Lorsque vous avez atteint la fin d'une ligne de texte, appuyez sur ↓ pour marquer une nouvelle ligne.
7. Le retour ←. Ce symbole indique l'endroit où les lignes changent.
8. Le nombre maximal de lignes dépend de la largeur de la bande en place dans l'étiqueteuse.

Largeur de bande | Nombre de lignes

maximale

• 6 mm 1
• 9 mm 1, 12 mm 2, 18 mm 3.
• Saisissez les caractères sur la seconde ligne.
• Pour imprimer le texte saisi, appuyez sur PRINT. Pour les détails sur l'impression, voir page F-16.

La touche CODE permet de saisir la ponctuation nécessaire dans différentes langues. Les touches qui doivent être utilisées pour chaque caractère, en plus de la touche CODE, sont les suivantes.

CAPS activée

Touches utilisées	Caractères obtenus	Touches utilisées	Caractères obtenus	Touches utilisées	Caractères obtenus
CODE U	Ü	CODE Z	Z	CODE 5	^
CODE O	Ö	CODE C	C	CODE 6	^
CODE P	Ä	CODE N	N	CODE 7	○
CODE A	ÄE	CODE 1	'	CODE 8	/
CODE J	Ö	CODE 2	、	CODE 9	"
CODE K	Ä	CODE 3	"	CODE 0	c
CODE L	Ø	CODE 4	~

CAPS désactivée

Touches utilisées	Caractères obtenus	Touches utilisées	Caractères obtenus	Touches utilisées	Caractères obtenus
CODE U	ü	CODE L	ø	CODE 4	~
CODE O	øe	CODE Z	ž	CODE 5	^
CODE P	á	CODE C	ç	CODE 6	✓
CODE A	æe	CODE N	ñ	CODE 7	°
CODE S	β	CODE 1	'	CODE 8	/
CODE J	ö	CODE 2	、	CODE 9	''
CODE K	ä	CODE 3	--	CODE 0	c

Exemple : Pour saisir á.

1. Appuyez sur CODE.
2. Appuyez sur 1.
3. Appuyez sur A.

Symboles spéciaux

Vous pouvez aussi accéder à un menu de symboles spéciaux en appuyant sur SYMBOL.

Pour saisir des symboles spéciaux

1. Quand le curseur est à l'endroit où vous pouvez saisir un symbole spécifique, appuyez sur FUNC puis sur 7 (SYMBOL).
2. Le symbole qui est souligné sur l'afficheur est celui qui est actuellement sélectionné.

1. Utilisez les touches de curseur pour déplacer le soulignement jusqu'au symbole souhaité.
2. Tous les symboles disponibles ne rentrent pas dans l'afficheur. Le menu défile lorsque vous appuyez sur les touches de curseur.
3. Après avoir sélectionné le symbole souhaité, appuyez sur SET. L'écran de saisie réapparaît avec le symbole sélectionné à l'endroit où se trouvait le curseur lorsque vous avez affiché la liste de symboles.

Partie 4 : Suppression et insertion des caractères

Cette partie vous indique tout ce qu'il faut savoir pour supprimer et modifier des caractères déjà saisis.

Déplacement du curseur

Utilisez les touches de curseur pour déplacer le curseur sur l'afficheur et le positionner à l'endroit où vous souhaitez supprimer ou ajouter des caractères.

Pour déplacer le curseur

• Appuyez sur pour déplacer le curseur vers la gauche et sur pour le déplacer vers la droite.
• au début (extrême gauche) des caractères affichés.
• à la fin (extrême droite) des caractères affichés.
• Si vous maintenez la touche de curseur ou enfoncée, le curseur se déplacera plus rapidement.

Suppression de caractères individuels

Vous pouvez individuels avec la touche BS ou la touche DEL. L'endroit où vous devez positionner le curseur est la seule différence entre ces deux touches.

Pour supprimer des caractères à l'aide de la touche BS

Exemple : Pour remplacer le mot "CASSSIO" par "CASIO".

1. Utilisez les flèches pour positionner le curseur sous "I".

CASSO

1. Appuyez deux fois sur BS pour supprimer les deux S à la gauche du curseur et décaler "IO" vers la gauche.
2. Appuyez sur FUNC puis sur pour revenir à la fin des caractères et saisir d'autres caractères.

Pour supprimer des caractères à l'aide de la touche DEL

Exemple : Pour remplacer le mot "commputer" par "computer".

1. Utilisez les flèches pour positionner le curseur sous le premier "m" (le plus à gauche).
2. Appuyez deux fois sur DEL pour supprimer les deux "m" à la position du curseur et décaler "mputer" vers la gauche.
3. Appuyez sur FUNC puis sur ⊗ pour revenir à la fin des caractères et saisir d'autres caractères.

Vidage de l'afficheur

Procédez de la façon suivante pour dégager tout le texte de l'afficheur.

Pour vider l'afficheur

Appuyez sur FUNC puis sur DEL (CLS).

À ce moment, le message "CLS OK? SET/ESC" apparaît sur l'afficheur pour que vous confirmiez cette opération. Appuyez sur SET pour vider l'afficheur ou sur ESC pour abandonner l'opération sans rien effacer.

Édition de texte

Vous pouvez procéder de la façon suivante pour éditer du texte sur l'afficheur.

Pour insérer de nouveaux caractères

Exemple : Pour remplacer "ABCDEF" par "ABCXYZDEF".

1. Lorsque le texte original est affiché, positionnez le curseur sous la lettre "D".
2. Saisissez les nouveaux caractères (XYZ).
3. Au moment où vous s , ceux-ci sont insérés à la position du curseur. Un espace est créé pour les nouveaux caractères entre .

Pour remplacer les caractères existants par d'autres

Exemple : Pour remplacer le texte "ABCDEF" par "XYZDEF".

1. Lorsque le texte original est affiché, utilisez la touche BS ou la touche DEL pour supprimer les caractères à changer (ABC).
2. Saisissez les nouveaux caractères (XYZ).

Partie 5 : Taille des caractères, effets de texte et styles de caractères

Cette partie du manuel explique comment régler la taille des caractères.

Elle vous indique aussi comment appliquer des effets de texte, comme le soulignement, un fond ombré et un encadrement, et comment sélectionner les styles de caractères, comme le style normal ou des caractères avec contour, ombre ou en relief.

Taille des caractères

Il y a deux méthodes pour régler la taille des caractères : AUTO et MANUAL. Avec AUTO, automatiquement réglée en fonction de la taille de la bande utilisée et du nombre de lignes que vous imprimez. Avec MANUAL, vous pouvez régler manuellement la taille des caractères.

Le tableau suivant montre comment définie lorsque vous utilisez AUTO.

Nombre de lignes / taille de la bande

Taille de la bandeNombre de lignes	6 mm	9 mm	12 mm	18 mm
1 ligne	1 × 1	2 × 2	3 × 3	3 × 3
2 lignes	—	—	1 × 1	1 × 1
3 lignes	—	—	—	1 × 1

Le tableau suivant montre les 24 tailles de caractères disponibles avec le réglage MANUAL.

Indicateur de taille de caractères	Taille réelle (Verticale × Horizontale)
1 × 1	3 mm × 3 mm
1 × 2	3 mm × 6 mm
1 × 3	3 mm × 9 mm
1 × 4	3 mm × 12 mm
1 × 5	3 mm × 15 mm
1 × 6	3 mm × 18 mm

Indicateur de tailède caractères	Taille réelle(Verticale × Horizontale)
2 × 1	6 mm × 3 mm
2 × 2	6 mm × 6 mm
2 × 3	6 mm × 9 mm
2 × 4	6 mm × 12 mm
2 × 5	6 mm × 15 mm
2 × 6	6 mm × 18 mm
3 × 1	9 mm × 3 mm
3 × 2	9 mm × 6 mm
3 × 3	9 mm × 9 mm
3 × 4	9 mm × 12 mm
3 × 5	9 mm × 15 mm
3 × 6	9 mm × 18 mm
4 × 1	12 mm × 3 mm
4 × 2	12 mm × 6 mm
4 × 3	12 mm × 9 mm
4 × 4	12 mm × 12 mm
4 × 5	12 mm × 15 mm
4 × 6	12 mm × 18 mm

Les changements de taille de caractères s'appliquent au texte imprimé seulement. La taille du texte affiché ne change pas.

Important !

• La spécification d'une taille de caractères est valide pour tous les caractères affichés. Vous ne pouvez pas spécifier différentes tailles pour des caractères particuliers.
• La taille de caractères maximale que vous pouvez imprimer dépend de la taille de la bande que vous avez mise dans l'étiqueteuse et du nombre de lignes du texte que vous imprimez. Si la taille des caractères que vous spécifiez est plus grande que la limite maximale, l'étiqueteuse ajustera automatiquement le texte verticalement pour qu'il puisse tenir sur la bande, comme indiqué dans les tableaux suivants. L'indicateur "E" apparaît à droite de la taille pour signaler que la taille des caractères a été ajustée.

6 mm (1 ligne)

		Horizontale
		1	2	3	4	5	6
Verticale	1	1×1	1×2	1×3	1×4	1×5	1×6
	2	1×1	1×2	1×3	1×4	1×5	1×6
	3	1×1	1×2	1×3	1×4	1×5	1×6
	4	1×1	1×2	1×3	1×4	1×5	1×6

9 mm (1 ligne)

		Horizontale
		1	2	3	4	5	6
Verticale	1	1 × 1	1 × 2	1 × 3	1 × 4	1 × 5	1 × 6
	2	2 × 1	2 × 2	2 × 3	2 × 4	2 × 5	2 × 6
	3	2 × 1	2 × 2	2 × 3	2 × 4	2 × 5	2 × 6
	4	2 × 1	2 × 2	2 × 3	2 × 4	2 × 5	2 × 6

12 mm (1 ligne)

		Horizontale
		1	2	3	4	5	6
Verticale	1	1 × 1	1 × 2	1 × 3	1 × 4	1 × 5	1 × 6
	2	2 × 1	2 × 2	2 × 3	2 × 4	2 × 5	2 × 6
	3	3 × 1	3 × 2	3 × 3	3 × 4	3 × 5	3 × 6
	4	3 × 1	3 × 2	3 × 3	3 × 4	3 × 5	3 × 6

12 mm (2 lignes)

		Horizontale
		1	2	3	4	5	6
Verticale	1	1 × 1	1 × 2	1 × 3	1 × 4	1 × 5	1 × 6
	2	1 × 1	1 × 2	1 × 3	1 × 4	1 × 5	1 × 6
	3	1 × 1	1 × 2	1 × 3	1 × 4	1 × 5	1 × 6
	4	1 × 1	1 × 2	1 × 3	1 × 4	1 × 5	1 × 6

18 mm (1 ligne)

		Horizontale
		1	2	3	4	5	6
Verticale	1	1 × 1	1 × 2	1 × 3	1 × 4	1 × 5	1 × 6
	2	2 × 1	2 × 2	2 × 3	2 × 4	2 × 5	2 × 6
	3	3 × 1	3 × 2	3 × 3	3 × 4	3 × 5	3 × 6
	4*	4 × 1	4 × 2	4 × 3	4 × 4	4 × 5	4 × 6

• Avec cette taille, certains effets de texte entraîneront un chevauchement des lignes trop rapprochées.
• Avec cette taille, le style des caractères ne peut pas être changé (page F-16).

18 mm (2 lignes, 3 lignes)

		Horizontale
		1	2	3	4	5	6
Verticale	1	1 × 1	1 × 2	1 × 3	1 × 4	1 × 5	1 × 6
	2	1 × 1	1 × 2	1 × 3	1 × 4	1 × 5	1 × 6
	3	1 × 1	1 × 2	1 × 3	1 × 4	1 × 5	1 × 6
	4	1 × 1	1 × 2	1 × 3	1 × 4	1 × 5	1 × 6

Important !

• Lorsque la taille horizontale 1 est utilisée, les lignes de certains styles de caractères peuvent être brisées.

Ajustement automatique de la taille (AUTO)

1. Saisissez le texte.
2. Appuyez sur FUNC 4 (SIZE) pour afficher le menu de réglage.

1. Assurez-vous que le pointeur indique AUTO et appuyez sur SET. Maintenant la taille des caractères est automatiquement réglée.

Pour spécifier les tailles des caractères (manuel)

1. Saisissez le texte.
2. Appuyez sur FUNC 4 (SIZE) pour afficher le menu de réglage.
3. Utilisez pour amener le pointeur sur MANUAL et appuyez sur SET.

1. Spécifiez la taille de caractères souhaitée.
2. Utilisez et pour positionner le soulignement sous l'une ou l'autre des deux dimensions.
3. Pour sélectionner une dimension plus grande, appuyez sur ⊙ et pour sélectionner une dimension plus petite, appuyez sur △.
4. Souvenez-vous que les dimensions pouvant être spécifiées dépendent de la largeur de la bande insérée dans l'étiqueteuse (voir le tableau ci-dessus).
5. Lorsque la taille de caractères que vous pouvez spécifier est affichée, appuyez sur SET pour la valider et revenir à l'affichage du texte.

Remarque

• Vous pouvez aussi procéder de façon inverse en spécifiant d'abord la taille des caractères et en saisissant ensuite le texte.

Effets de texte

Il y a trois effets de texte que vous pouvez appliquer : fond, fond sombre, soulignement et encadrement, comme ils apparaissent dans les exemples suivants.

Fond nombre:

ABC. XYZ

Soulignement:

ABC. XYZ

Encadrement du texte :

ABC. XYZ

Les changements d'effets de texte s'appliquent au texte imprimé seulement. L'aspect du texte affiché ne change pas, mais un indicateur vous signale l'utilisation d'un effet de texte.

Important !

• La spécification d'effet de texte s'applique à tous les caractères affichés. Il n'est pas possible de spécifier des effets différents pour certains caractères seulement.
• Vous pouvez combiner un fond, un nombre avec le soulignement ou l'encadrement et même spécifier les trois en même temps.

Pour spécifier un effet de texte

1. Saisissez le texte.
2. Appuyez sur FUNC 5 (EFFECT) pour afficher un menu d'effets de texte.

1. Utilisez ◯ et △ pour amener le pointeur sur l'effet souhaité.
2. Lorsque le pointeur se trouve devant l'effet souhaité, appuyez sur SET pour le sélectionner et revenir à l'affichage du texte.

Remarque

• Vous pouvez aussi procéder de la façon inverse en spécifiant d'abord l'effet de texte, puis en saisissant le texte.

Styles de caractères

Il y a quatre styles de caractères que vous pouvez appliquer : normal, avec contour, avec ombre et en relief. Voici un exemple de chacun d'eux.

Style	Indicateur	Exemple
Normal	Aucun	ABC.XYZ
Contour	A	ABC.XYZ
Ombre	A	ABC.XYZ
Relief	A	ABC.XYZ

Les changements de styles de caractères s'appliquent au texte imprimé seulement. L'aspect du texte affiché ne change pas, mais un indicateur vous signale l'utilisation d'un style de texte.

Important !

• La spécification du style de caractères s'applique à tous les caractères affichés. Il n'est pas possible de spécifier des styles différents pour certains caractères seulement.
• Un seul style de caractères peut être utilisé à la fois. Vous ne pouvez pas combiner plusieurs styles de caractères.

Pour spécifier un style de caractères

1. Saisissez le texte.
2. Appuyez sur FUNC 6 (STYLE) pour afficher un menu de styles de caractères.

NORMAL

OUTLINE

1. Utilisez ◯ et △ pour amener le pointeur sur le style de caractères souhaité.
2. Lorsque le pointeur est sous le style souhaité, appuyez sur SET pour valider le style et revenir à l'affichage du texte.

Remarque

• Vous pouvez aussi procéder de la façon inverse en spécifiant d'abord le style de caractères, puis en saisissant le texte.

Partie 6 – Impression

Cette partie du manuel explique tout ce qu'il faut savoir pour imprimer des bandes. Elle indique aussi comment imprimer des bandes pour les cachets spéciaux que vous pouvez fixer à un tampon vendu en option.

Précautions concernant l'impression

• Ne jamais éteindre l'étiqueteuse pendant l'impression. Assurez-vous que la fente de sortie de la bande n'est pas bloquée avant d'imprimer.
• Ne jamais faire fonctionner le coupe-bande pendant l'impression (ce qui est indiqué par le message "NOW PRINTING" sur l'afficheur).

Important !

• Ne jamais toucher le coupe-bande pendant la coupure de la bande. Vous risquez de vous blesser ou de vous couper.

Impression d'une bande

Rien n'est plus simple que d'imprimer une bande : il suffit d'appuyer sur la touche PRINT.

Pour imprimer une bande

1. Appuyez sur la touche PRINT pour imprimer une bande du texte que vous avez saisi et composé.
2. Pour interrompre l'impression, appuyez sur la touche ESC.
3. Lorsque l'impression est terminée, appuyez sur le bouton du coupe-bande pour couper la bande.
4. Utilisez une paire de ciseaux pour ajuster la bande à la taille souhaitée, si nécessaire.
5. Après avoir imprimé la bande, vous pouvez décoller la pellicule arrière et coller la bande sur l'objet souhaité. La bande n'adhérera pas à une surface irrégulière, humide, grasse ou sale. Ne pas coller la bande sur des objets exposés à la lumière du soleil ou à la pluie. Ne pas non plus la coller sur la peau.

• La pellicule arrêtée s'enlèvera plus facilement de la bande si vous pliez l'extrémité de la bande. Elle se détachera ensuite facilement.

Impression d'une image symétrique

Si vous spécifiez l'image symétrique, le texte sera imprimé comme une image miroir. Utilisez l'impression symétrique si vous prévoyez d'imprimer sur une bande transparente avec l'impression à l'intérieur. Lorsque vous regardez l'impression à travers la bande transparente, le texte vous semble normal. Vous pouvez aussi utiliser l'impression d'image symétrique lorsque vous utilisez une bande pour l'impression hectographique au fer à repasser.

Image normale

ABC. XYZ

Image symétrie

SYX.38A

Pour mettre en et hors service l'impression d'image symétrique

1. Appuyez sur FUNC puis sur 8 (MIRROR).

NORMAL MIRROR

1. Appuyez sur les flèches pour changer le réglage indiqué sur l'afficheur et sélectionner MIRROR ou NORMAL.
2. Lorsque le réglage d comme vous le souhaitez, appuyez sur SET pour l'enregistrer.
3. Un repère apparaît à côté de l'indicateur MIRROR sur l'afficheur lorsque l activée.
4. Après avoir activé l'impression d'images symétriques, saisissez le texte et imprimez normalement pour produire des bandes à image symétrique.

Densité d'impression

Le réglage de la densité d'impression détermine la densité des caractères imprimés sur la bande.

Pour ajuster la densité d'impression

1. Appuyez sur FUNC puis sur 9 (DENSITY).

DENSITY- 12345

1. Utilisez les flèches pour positionner le soulignement sous le réglage de densité souhaité.
2. Le réglage de densité le plus faible est 1 et le plus fort est 5. Le réglage standard est 3.
3. Lorsque le réglage de densité est celui que vous souhaitez, appuyez sur SET pour le valider.

Code-barres

Ce paramètre vous permet d'imprimer deux types de codes-barres : EAN-13 et EAN-8.

Important !

• La méthode utilisée pour imprimer un code-barres dépend du type de code sélectionné.

Bande pour codes-barres

Seuls les types de bandes suivants peuvent être utilisés pour l'impression des codes barres.

• Impression noire sur bande blanche (WE)
• Impression bleue sur bande blanche (WEB)
• Impression noire sur bande jaune (YW)

Important !

• Vous ne pouvez pas utiliser de bandes de 6 mm ou 9 mm pour l'impression de codes barres.
• Avec les codes barres, vous ne pouvez saisir que des caractères numériques (0 à 9). Le réglage EAN-8 permet de saisir sept chiffres et le réglage EAN-13 permet de saisir douze chiffres.
• Vérifiez toujours les codes barres produits avec l'étiquetteuse avant de les utiliser. Si des codes barres ne peuvent pas être lus correctement, essayez d'ajuster la densité d'impression ou utilisez une taille de caractères plus grande.
• N'utilisez pas l'impression en continu pour les codes barres. Les codes obtenus risquent de ne pas pouvoir être lus par le décodeur.

Pour imprimer un code-barres

1. Appuyez sur FUNC 1 (BAR CODE).

EAN-13 EAN-8

1. Utilisez ◯ et △ pour amener le pointeur sur le type de code-barres que vous voulez imprimer et appuyez sur SET.

(ex. EAN-13)

1. Saisissez un nombre à 12 chiffres lorsque vous utilisez le code-barres EAN-13 (7 chiffres pour le code-barres EAN-8) et appuyez sur SET.
2. Utilisez les flèches pour positionner le soulignement sous la taille que vous souhaitez utiliser et appuyez sur SET.

S : SMALL (Petite taille) M : MEDIUM (Taille moyenne) L : LARGE (Grande taille)

PRINT? SET/ESC

• Ce nombre indique le chiffre de contrôle. Le chiffre de contrôle est calculé automatiquement selon les données saisies. Pour de plus amples informations sur les spécifications des codes-barres, voir page F-21.
• Un message apparaît vous demandant d'indiquer si vous voulez imprimer. Appuyez sur SET pour imprimer ou sur ESC si vous ne voulez pas imprimer.
• Un message d'erreur "TAPE ERROR USE 12, 18mm" apparaît lorsque vous appuyez sur SET si une bande de 6mm/9mm est insérée. Le cas échéant, insérez une bande de 12mm/18mm et essayez une nouvelle fois. (Voir page F-8 pour les détails sur l'insertion des cartouches de bande.)

Partie 8 – Impression de cachets

Avec cette fonction, vous pouvez imprimer des cachets spéciaux que vous fixerez à un tampon vendu en option. Vous pourrez ainsi créer vos propres cachets pré-encrés. Le type de tampon suivant est actuellement disponible sur le marché pour l'utilisation avec les bandes pour cachets.

Type	Taille maximale du cachet	Exemple
ST-15	5,5 cm	O12A3 10 mm 18 mm 5,5 cm 9,3 cm

Notez les points importants suivants au sujet s.

• Lors de l'impression d'un cachet, le texte imprimé est inversé.
• Vous ne pouvez imprimer un cachet que si une bande de 18 mm est spécifiée.
• Un message d'erreur "LENGTH ERROR!" apparaît sur l'afficheur et l'étiqueteuse n'imprime pas si vous essayez d'imprimer un texte plus long que la longueur maximale spécifiée.

Pour imprimer une bande pour cachets

1. Saisissez le texte que vous souhaitez imprimer.
2. Appuyez sur FUNC puis sur 2 (STAMP).

PRINT? SET/ESC

1. Appuyez sur SET pour imprimer la bande pour cachet ou sur ESC pour abandonner l'opération et revenir à .
2. Lorsque l'impression est terminée, réapparaît.
3. Coupez la bande et fixez-la sur le tampon vendu en option.
4. Reportez-vous aux instructions fournies avec le tampon pour de plus amples informations sur la fixation de la bande au tampon.

Partie 9 : Mémoire

Cette partie du manuel vous indique comment stocker dans la mémoire du texte que vous pourrez restituer lorsque vous en aurez besoin. Vous pouvez stocker dans la mémoire un bloc de texte contenant 95 caractères.

Important !

• Toutes les données stockées dans la mémoire sont effacées lorsque les piles sont vides ou lorsque vous les remplacez. Veillez à toujours conserver des copies de sauvegarde de toutes vos données importantes.
• Lorsque vous utilisez l'adaptateur secteur optionnel, ne débranchez jamais l'adaptateur si l'étiqueteuse contient des piles vides, car toutes les données mémorisées seront effacées.

Pour stocker des données

1. Saisissez le texte que vous voulez stocker.
2. Appuyez sur FUNC 3 (MEMO).
3. Appuyez sur pour sélectionner STORE.

STORERECALL

1. Appuyez sur SET pour stocker le texte dans la mémoire ou sur ESC pour abandonner l'opération sans rien stocker.

COMPLETE

• Si la mémoire ne contient aucune entrée, le texte sera stocké
• Si la mémoire contient déjà du texte, le message "OVERWRITE? SET/ESC" apparaîtra au moment où vous appuierez sur SET. Appuyez sur SET pour remplacer les données existantes par le nouveau texte ou sur ESC pour annuler l'opération.

Pour restituer le texte de la mémoire

1. Lorsque l'écran de saisie est affiché, appuyez sur FUNC 3 (MEMO).
2. Appuyez sur

1. Appuyez sur SET.
2. Si tout le texte ne rentre pas dans l'afficheur, vous pouvez utiliser les flèches pour le faire défil
3. Appuyez sur SET pour restituer le texte de la mémoire.
4. Notez bien que lorsque vous restituez des données de la mémoire, tout le texte sur l'afficheur est effacé. Il n'est pas possible de l'ajouter au texte affiché.

Partie 10 Référence

Cette partie contient certaines informations au sujet de l'étiqueteuse auxquelles vous pourrez vous référer si nécessaire.

Nettoyage de la tête d'impression et du rouleau

L'impression sera médiocre si la tê sont sales. Si vous n'obtenez pas une impression nette, procédez de la façon suivante pour nettoyer la tê .

Pour nettoyer la tête d'impression et le rouleau

1. Assurez-vous que l'étiqueteuse est éteinte.
2. Ouvrez le couvercle.
3. Poussez le verrou de la tête d'imprimante dans le sens de la flèche et retirez la cartouche de bande.

1. Utilisez un coton-tige imprégné d'alcool pour nettoyer la tête d'impression et le rouleau comme indiqué sur l'illustration.

1. Réinsérez la cartouche de bande et fermez le couvercle.

Réglages initiaux à la mise sous tension

Les réglages initiaux de l'étiqueteuse au moment de la mise sous tension sont les suivants.

Paramètre		Mise sous tension
SIZE(Taille)	AUTO SIZE(Réglageautomatiquede la taille)	Bande de 6 mm...1 × 1Bande de 9 mm...2 × 2Bandes de 12 mm, 18 mm...3 × 3
EFFECT (Effet)		CANCEL (Annulation)
STYLE (Style)		NORMAL (Normal)
MIRROR (Image symétrique)		NORMAL (Normal)

Initialisation de l'étiqueteuse

Si l'étiqueteuse présente un problème ou si elle ne fonctionne pas du tout, essayez de la réinitialiser de la façon suivante.

Important !

• L'initialisation de l'étiqueteuse supprime tout le contenu de la mémoire. Veillez à conserver une copie du texte mis en mémoire au cas où vous en auriez besoin.

Pour initialiser l'étiqueteuse

1. Mettez l'étiqueteuse hors tension.
2. Tout en tenant les touches PRINT et ESC enfoncées, appuyez sur ON/OFF pour mettre l'étiqueteuse sous tension.
3. Ce message vous demande si vous voulez initialiser ou non l'étiqueteuse.

1. Relâchez les touches PRINT, ESC et ON/OFF.
2. Appuyez sur SET pour initialiser l'étiqueteuse ou sur ESC pour abandonner l'opération.
3. Le tableau suivant indique les réglages initiaux.

Paramètre	Réinitialisation
Affichage	Vide
Mémoire	Vide
SYMBOL (Symbole)	,
SIZE (Taille)	AUTO (Automatique)
EFFECT (Effet)	CANCEL (Annulé)
STYLE (Style)	NORMAL (Normal)
MIRROR (Image symétrique)	NORMAL (Normal)
MEMO (Mémo)	STORE (Stockage)
DENSITY (Densité)	3

Réglage initial de code-barres

Paramètre	Réinitialisation
Menu	EAN-13
Texte	Vide
Taille	M (MEDIUM) (Moyenne)

Spécifications des codes-barres

Type de code barres	Chiffre de contrôle*1	Chiffre d'impression *2	Chiffres saisis *3	Nombre de chiffres affecté automatiquement (Chiffre de contrôle *1)	Caractères-saisis
EAN-13	Oui	13	12	1	Nombres (0 ~ 9)
EAN-8	Oui	8	7	1	Nombres (0 ~ 9)

1. Le chiffre de contrôle est calculé automatiquement selon les données saisies. Pour les codes EAN-13 et EAN-8, le chiffre de contrôle est ajouté à la fin des chiffres imprimés. 2. Le nombre de chiffres imprimés sous un code-barres est égal aux caractères saisis plus les caractères ajoutés automatiquement. 3. Un message d'erreur apparaît s'il n'y a pas suffisamment de chiffres. Si le nombre de chiffres est trop grand, la saisie sera impossible.

Alimentation

Rien n'apparait sur l'afficheur.
Causes possibles	Solution	Page
Piles faibles	Remplacez les piles.	F-6
Mauvais réglage du contraste	Réglez le contraste de l'afficheur.	F-8
Piles mal insérées	Retirez les piles et réinsérez-les correctement.	F-7
Adaptateur secteur mal raccordé.	Assurez-vous que l'adaptateur secteur est branché correctement.	F-7

Saisie de texte

Impossible de saisir du texte.
Causes possibles	Solution	Page
La touche FUNC a été pressée.	Appuyez sur ESC pour annuler l'opération de la touche FUNC.	F-9

Impression

La bande ne sort pas lorsque vous appuyez sur PRINT.
Causes possibles	Solution	Page
Le couvercle du logement de la cartouche de bande n'est pas entiennent fermé.	Fermez bien le couvercle.	F-8
La cartouche est vide.	Remplacez la cartouche par une autre.	F-8
La bande est coincée.	Retirez la cartouche et sortez la bande coincée à la main. Coupez l'exçès de bande avec une paire de ciseaux et remettez la cartouche dans l'étiqueteuse.Important!Veillez à ne jamais bloquer la fente de sortie de la bande et à ne pas toucher la bande lorsqu'elle sort au moment de l'impression.	F-8
La bande sort lorsque vous appuyez sur PRINT mais rien n'est imprimé.
Causes possibles	Solution	Page
You n'avez saisi que des espaces.	Saisissez le texte souhaité.	F-9
L'impression est floue, sale, irrégulière, etc.
Causes possibles	Solution	Page
Mauvais réglage de densité de l'impression.	Réglaz la densité de l'impression.	F-17
Mauvaise insertion de la cartouche	Retirez la cartouche de bande et remettez-la correctement en place.	F-8
Tête d'impression et rouleau sales	Nettoyez la tête d'impression et le rouleau.	F-20
Le ruban encreur ressort en même temps que la bande.
Causes possibles	Solution	Page
La cartouche de bande a été insérée alors que le ruban encreur était détendu.	Sortez la cartouche de bande et vérifie que le ruban encreur n'est pas coupé. Retendez ensuite le ruban encreur et remettez la cartouche de bande.Important !• Avant d'insérer une cartouche de bande dans l'étiqueteuse, assurez-vous toujours de tendre le ruban.Si le ruban encreur est coupé, vous devrez replacer la cartouche.	F-8

Coupure de la bande

Impossible de couper la bande.
Causes possibles	Solution	Page
La lame du coupe-bande est émoussée.	Apportez l'étiqueteuse à votre revendeur et faites replacer la lame.	—
Le texte imprimé est tronqué lorsque vous coupez la bande.
Causes possibles	Solution	Page
Il n'y a plus de bande.	Remplacez la cartouche de bande par une autre.	F-8

• Etiquetage

L'étiquette n'adhère pas à la surface.
Causes possibles	Solution	Page
La pellicule arrête n'a pas été enlevée de la bande.	Enlevez la pellicule arrête de la bande pour exposer la face adhéseve.	F-16
La surface n'est pas adaptée à l'étiquetage.	Les étiquettes n'adhèrent pas bien aux surfaces qui sont irrégulières, humides, grasses ou sales.	F-16

Messages d'erreur / Messages d'affichage

Message	Causes possibles	Solution
ERROR! *Ce message apparaitpendant seconde environ sur l'afficheur.	•Le nombre de retours à la ligne effectuels dépasse le nombre de lignes maximal pour le type de bande utilisé. •Vous essayez d'imprimer un cachet contenant trois lignes de texte.	•Utilisez une bande plus large ou réduisez le nombre de lignes. Bande de 6 mm...1 ligne Bande de 9 mm...1 ligne Bande de 12 mm... 2 lignes max. Bande de 18 mm... 3 lignes max. •Réduisez à deux le nombre de lignes du texte.
NO DATA! *Ce message apparaitpendant seconde environ sur l'afficheur.	•Vous essayez de restituer du texte de la mémoire alors que rien n'est mémorisé.
OVERWRITE? SET/ESC	•Vous essayez de stocker du texte en mémoire alors qu'elle en contient déjà.	•Appuyez sur SET pour replacer le texte existant par le nouveau texte ou sur ESC pour abandonner l'opération.
TAPE ERROR	• Vous essayez d'imprimer une bande sans avoir inséré de cartouche de bande. • Vous essayez d'imprimer un cachet avec une bande qui n'a pas 18 mm. • Vous essayez d'imprimer une code barres sur une bande de 6 mm ou 9 mm.	Appuyez sur une touche sauf ON/OFF pour supprimer le message d'erreur. • Eteignez l'étiqueteuse et mettez une cartouche de bande. • Utilisez seulement des bandes de 18 mm pour imprimer des cachets. • Utilisez seulement des bandes de 12 ou 18 mm pour l'impression de codes barres.
LENGTH ERROR! * Ce message apparaitpendant une seconde environ sur l'afficheur.	• Vous essayez d'imprimer un cachet de plus de 5,5 cm.	Raccourcissez le texte que vous imprimez et essayez une nouvelle fois.
LOW BATTERY	• Les piles sont faibles.	Remplacez les piles.
DATA ERROR!	• Les données en mémoire sont alterées pour une raison quelconque.	Appuyez sur une touche sauf ON/OFF pour supprimer le message d'erreur. En réponse au message “INITIAL?” qui apparait, appuyez sur SET pour initiaiser l'étiqueteuse.

Message	Causes possibles	Solution
DIGIT ERROR! * Ce message apparaît pendant une seconde environ sur l'afficheur.	You've aze saisi le mauvais nombre de chiffres pour l'impression d'un code barres.	Saisissez le nombre correct de chiffres pour le type de code barres que vous pouze créé. • EAN-8 ... 7 chiffres • EAN-13 ... 12 chiffres
INPUT TEXT! * Ce message apparaît pendant une seconde environ sur l'afficheur.	• Vous essayez de stocker du texte alors qu'aucun texte n'est saisi. • Vous essayez d'imprimer un cachet sans avoir saisi de texte.	• Saisissez le texte que vous pouze stocker et essayez une nouvelle fois. • Saisissez le texte souhaïté et imprimez une nouvelle fois.

ABCDEFGHIJKLM NOPQRSTUVWXYZ abcdefghijklm nopqrstuvwxyz æEaeYy UuliooAaSSZzcC NneEeUuliooAaEe UuliooAaOoAaNn EeUuliooAaEeRr Tt'AaSSDd'ZZcCnN UuAaØLfUoOeAa

$$ \begin{array}{l}, \therefore, ^ {\prime \prime} 4 9 ^ {\prime \prime} 9 9 ^ {\prime \prime},?! i / \sim \ () + - \pm x \div = < > \mathbb {S} \in £ \ \yen # \& *@{\S}^{\circ}\text{F}^{\circ}\text{C}\% ^{\text{a o}} \ \rightarrow \leftarrow \uparrow \downarrow \ \end{array} $$

Fiche technique

Modèle: KL-780

Saisie

Disposition des touches du clavier : Machine à écrire (QWERTY)

Types de caractères

Alphabétiques (anglais et autres langues) : 151

Nombres:10

Symboles:46

Afficheur

Type : À cristaux liquides

Matrice de caractères : 10 colonnes × 2 lignes de 5×7 points

Impression

Type : Transfert thermique

Vitesse : Approximativement 6,58 mm/seconde

Matrice de caractères : 48 × 48 points

Police de caractères : Lineales

Effets de caractères : Fond, soulignement, encadrement

Styles de caractères : Normal, Contour, Ombre, Relief

Tailles des caractères : 1 × 1, 1 × 2, 1 × 3, 1 × 4, 1 × 5, 1 × 6, 2 × 1, 2 × 2, 2 × 3, 2 × 4, 2 × 5, 2 × 6, 3 × 1, 3 × 2, 3 × 3, 3 × 4, 3 × 5, 3 × 6, 4 × 1, 4 × 2, 4 × 3, 4 × 4, 4 × 5, 4 × 6

Nombre de lignes : 1 (bandes de 6 mm et 9 mm) ; 1 ou 2 (bande de 12 mm) ; 1, 2 ou 3 (bande de 18 mm)

Mémoire

Mémoire : 95 caractères au maximum

Généralités

Alimentation : Six piles alcalines de taille AA ou adaptateur secteur AD-A95100

Autonomie des piles : Environ 4 cartouches de bande (impression continue).

Consommation : 9 W

Extinction automatique : Environ six minutes après la dernière opération de touche.

Dimensions : 51,5 (H) × 180 (L) × 217 (P) mm

Poids : Environ 470 g

Température ambiante : 10 °C à 35 °C

Casio

CASIO COMPUTER CO., LTD.

6-2, Hon-machi 1-chome

Shibuya-ku, Tokyo 151-8543, Japan
