Type de produit	Climatisation mobile monobloc
Marque	Qlima
Modèle	P426
Dimensions (L x P x H)	70 x 35 x 45 cm
Poids net	25 kg
Alimentation électrique	220-240 V / 50 Hz
Puissance de refroidissement	12 000 BTU/h (3,5 kW)
Classe énergétique	A
Réfrigérant	R290 (propane)
Surface de refroidissement max.	Jusqu'à 30 m²
Débit d'air	300 m³/h
Niveau sonore	65 dB(A)
Capacité du réservoir d'eau	1 L (bac de récupération)
Fonctions	Refroidissement, déshumidification, ventilation, mode sommeil, minuterie 24 h, oscillation automatique
Vitesses de ventilation	3 vitesses
Télécommande	Oui, avec piles fournies
Filtre	Filtre à air lavable
Entretien et nettoyage	Nettoyer le filtre tous les mois, vider le bac d'évacuation régulièrement
Sécurité	Arrêt automatique en cas de surchauffe, protection antigel, verrouillage enfant
Pièces détachées et réparabilité	Pièces disponibles sur Qlima.com, indice de réparabilité : 7,5/10
Garantie	2 ans

FOIRE AUX QUESTIONS - P426 QLIMA

Comment installer la climatisation Qlima P426 ?

Placez l'appareil près d'une fenêtre ou d'une porte. Fixez le flexible d'évacuation d'air chaud à l'adaptateur de fenêtre fourni. Branchez l'appareil sur une prise 220-240 V. Sélectionnez le mode refroidissement sur la télécommande.

Dois-je vider l'eau régulièrement ?

Oui, en mode refroidissement, l'humidité est condensée et collectée dans un bac de 1 L. Videz-le lorsque le voyant Plein s'allume. En mode déshumidification, l'évacuation continue peut être branchée à un tuyau.

Comment nettoyer le filtre de l'air ?

Éteignez et débranchez l'appareil. Retirez le filtre situé à l'arrière. Lavez-le à l'eau tiède savonneuse, rincez et séchez complètement avant de le remettre. Nettoyez-le tous les mois pour maintenir les performances.

La télécommande ne fonctionne pas, que faire ?

Vérifiez les piles (2 x AAA). Remplacez-les si nécessaire. Assurez-vous qu'aucun obstacle ne bloque le capteur sur l'appareil. Si le problème persiste, réinitialisez la télécommande en retirant les piles et en réinsérant après 30 secondes.

Quel est le niveau sonore de la climatisation ?

Le niveau sonore est d'environ 65 dB(A) en fonctionnement normal, ce qui est comparable à une conversation. En mode nuit, le bruit est réduit.

Puis-je utiliser la climatisation en hiver pour chauffer ?

Le modèle P426 est un climatiseur monobloc refroidissement seul. Il ne produit pas de chaleur. Utilisez-le uniquement pour refroidir en été.

Comment régler la minuterie ?

Appuyez sur la touche Timer de la télécommande. Réglez l'heure d'arrêt différé (de 0 à 24 h) à l'aide des flèches. Validez en appuyant à nouveau sur Timer.

Que signifie le code d'erreur E2 ?

Le code E2 indique un dysfonctionnement du capteur de température. Éteignez l'appareil, débranchez-le pendant 5 minutes, puis rebranchez. Si l'erreur persiste, contactez le service après-vente.

La climatisation consomme-t-elle beaucoup d'électricité ?

Sa puissance nominale est de 1200 W. En 8 heures d'utilisation, elle consomme environ 9,6 kWh. Utilisez le mode économie d'énergie pour réduire la consommation.

Où acheter des pièces détachées ?

Rendez-vous sur le site Qlima.com dans la rubrique Pièces détachées. Vous pouvez commander filtres, télécommandes, flexible d'évacuation, etc. La garantie légale couvre les défauts de fabrication pendant 2 ans.

MODE D'EMPLOI P426 QLIMA

Par mesure de sécurité, consulter attentivement ce manuel d'instructions ! Les personnes qui ne sont pas familiarisées avec ce manuel d'instructions ne doivent pas utiliser ce climatiseur. Nous vous conseillons de ranger ce manuel d'instructions à un endroit sûr pour pouvoir le consulter ultérieurement.

A. Ne pas utiliser de câble endommagé. B. Ne pas serrer ou plier le câble. C. Placer sur une surface plane. D. Ne pas placer devant une fenêtre ouverte. E. Ne pas mettre en contact avec des produits chimiques. F. Ne pas placer auprès d'une source de chaleur. G. Ne pas immerger. H. Ne pas renverser. I. Ne rien introduire dans l'appareil. J. Ne pas utiliser de câble de rallonge. K. À tenir hors de portée des enfants. L. Ne pas réparer soi-même.

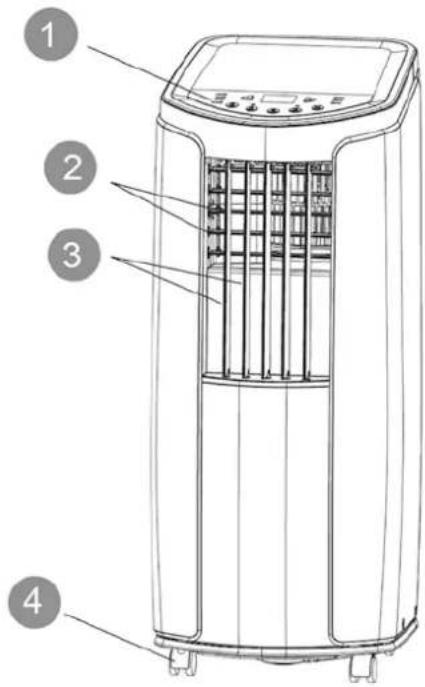

① Panneau de commande ② Grille de soufflage verticale ③ Grille de soufflage horizontale ④ Roulettes ⑤ Support de la télécommande ⑥ Câble réseau ⑦ Grille d'admission de l'air (condenseur) ⑧ Grille d'admission de l'air (filtres) ⑨ Raccord ⑩ Serpentin d'évacuation de l'air ⑪ Raccordement de fenêtre

Toutes nos félicitations pour l'achat de votre climatiseur. Outre le refroidissement de l'air, ce climatiseur possède trois autres fonctions, à savoir la déshumidification, la circulation et la filtration de l'air. Le climatiseur roulant est très facile à utiliser et à déplacer. Vous venez d'acquérir un produit de qualité dont vous pourrez profiter pendant de longues années à condition de l'utiliser de façon adéquate. C'est pourquoi nous vous invitons à lire d'abord ce mode d'emploi, pour assurer une durée de vie optimale à votre climatiseur. Nous vous souhaitons beaucoup de fraîcheur et de confort avec votre climatiseur.

Cordiales salutations,

PVG Holding B.V.

Service Clients

A. PRESCRIPTIONS DE SÉCURITÉ

Lisez attentivement ce manuel d'utilisation avant d'utiliser l'appareil et conservez-le pour toute référence ultérieure. Installez cet appareil uniquement s'il est conforme à la législation, aux ordonnances et aux normes locales et nationales. Ce produit a été conçu pour être utilisé comme climatiseur dans des maisons résidentielles, et il doit être utilisé uniquement dans des endroits secs, dans des conditions domestiques normales et en intérieur, dans un séjour, une cuisine ou un garage.

IMPORTANT

• L'installation doit entièrement répondre aux réglementations, ordonnances et normes en vigueur localement.
• L'appareil est conçu exclusivement pour une utilisation dans un lieu sec, à l'intérieur de la maison.
• Vérifiez la tension du réseau. Cet appareil est conçu uniquement pour une prise de courant avec mise à la terre avec une tension de raccordement de 230 V / 50 Hz.
• L'appareil DOIT toujours être branché sur une prise de terre. Si l'alimentation électrique n'est pas connectée à la terre, l'appareil ne doit absolument pas être branché.
• La fiche électrique doit toujours être facilement accessible lorsque l'appareil est branché.
• Lisez soigneusement ce manuel et suivez les instructions.

Avant de brancher l'appareil, vérifiez si :

• la tension de raccordement est bien la même que celle indiquée sur la plaque signalétique ;
• la prise et l'approvisionnement en courant sont bien adaptés à l'appareil ;
• la fiche électrique rentre bien dans la prise de contact ;
• l'appareil est bien posé sur une surface plane et stable.

Si vous n'êtes pas certain que tout est en ordre, faites vérifier l'installation électrique par un professionnel.

• Cet appareil est fabriqué selon les normes de sécurité CE. Soyez cependant prudent lors de son utilisation, comme avec tout autre appareil électrique.
• Ne couvrez jamais la grille d'entrée et de sortie d'air.
• Avant de déplacer l'appareil, videz le réservoir d'eau par l'ouverture prévue à cet effet.
• Ne mettez jamais l'appareil en contact avec des produits chimiques.
• N'introduisez aucun objet dans les ouvertures de l'appareil.
• Pour éviter tout risque de court-circuit, ne mettez JAMAIS l'appareil en contact avec de l'eau. Ne le vaporisez pas et ne le trempez pas dans l'eau.
• Débranchez toujours l'appareil avant d'en nettoyer ou d'en changer une pièce.
• Ne branchez JAMAIS l'appareil sur une rallonge électrique. Si vous ne disposez pas d'une prise de courant avec mise à la terre, faites

assurer l'installation par un électricien reconnu.

- Comme avec tous les appareils électriques, soyez prudent et attentif lorsque des enfants se trouvent près de l'appareil.

- Si une réparation est nécessaire (en dehors des activités d'entretien), faites-la exécuter par un technicien agréé ou par votre distributeur. Dans le cas contraire, vous risquez d'annuler votre garantie.

- Débranchez toujours l'appareil lorsque vous ne l'utilisez pas.

- Si le cordon électrique de l'appareil est endommagé, faites-le toujours remplacer par votre distributeur, le service après-vente ou un technicien agréé.

- Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) présentant un handicap moteur, mental ou sensoriel, ou manquant d'expérience et de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité.

- Surveillez les enfants présents, ils ne doivent en aucun cas jouer avec l'appareil.

- Cet appareil peut être utilisé par des enfants de plus de 8 ans et des personnes aux capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, à condition qu'ils aient reçu un encadrement ou des consignes concernant l'utilisation sécurisée de l'appareil et qu'ils aient compris les dangers potentiels.

- Ne laissez pas les enfants jouer avec l'appareil.

- Les enfants ne doivent pas être chargés du

nettoyage et de l'entretien de l'appareil, sauf s'ils sont encadrés.

ATTENTION !

• N'utilisez jamais l'appareil avec un cordon ou une fiche électrique endommagé. Ne serrez jamais le cordon électrique et évitez tout contact avec des arêtes tranchantes.
• N'utilisez jamais l'appareil dans une pièce fermée hermétiquement, sous risque de créer une dépression, ce qui peut perturber le fonctionnement et la sécurité des chauffe-eaux, hottes aspirantes, fours, etc.
• Le non-respect des instructions peut conduire à une annulation de la garantie de l'appareil.

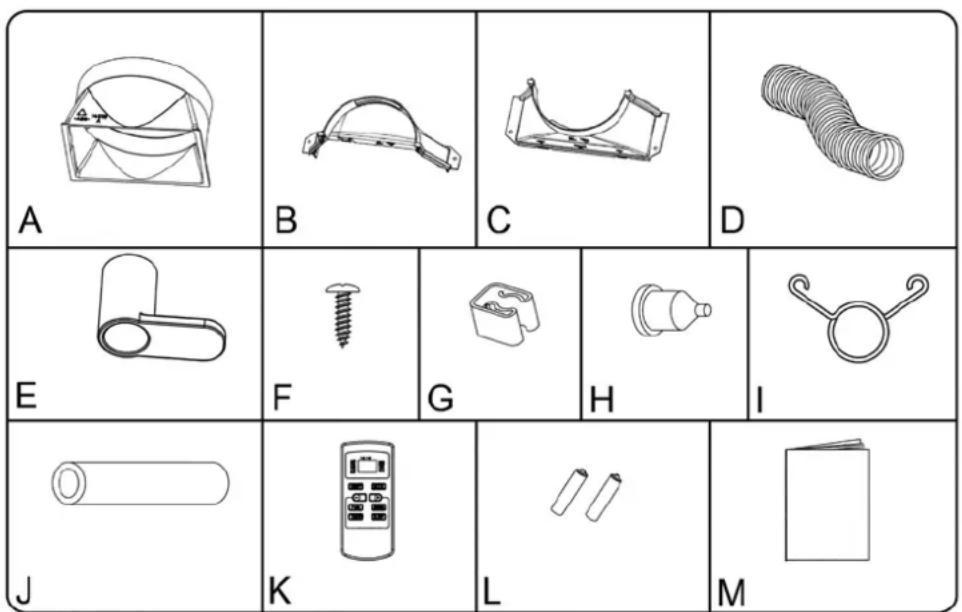

B PRINCIPAUX ÉLÉMENTS

a. Raccord du tuyau d'évacuation d'air sur l'unité b. Partie du raccord du tuyau d'évacuation d'air du passage de fenêtre c. Partie du raccord du tuyau d'évacuation d'air du passage de fenêtre d. Tuyau d'évacuation de l'air e. Crochets de câble f. Vis

g. Support pour le tuyau de condensat h. Raccord cannelé pour le tuyau de condensat i. Pince du tuyau j. Tuyau de condensat k. Télécommande l. Piles m. Mode d'emploi

C MISE EN PLACE

ATTENTION !

Avant la mise en service de votre climatiseur, celui-ci doit avoir été en position verticale pendant au moins 2 heures.

Le climatiseur est mobile et peut aisément être déplacé.

Si déplacement :

1. Veillez à ce que l'appareil soit bien en position verticale et sur un sol plat. 2. Ne pas utiliser l'appareil dans une salle de bain ou près d'une douche, ni dans tout autre environnement humide. 3. Pour une bonne circulation de l'air, gardez un espace minimum de 30 cm autour de l'appareil (voir illustration 2). 4. Relier les deux raccords B et C (voir l'illustration 1) en les pressant fortement l'un contre l'autre dans le sens de la flèche (voir illustration 2). Fixer le raccord B et C sur le tuyau d'air. 5. Fixer le raccord A sur le tuyau d'air.

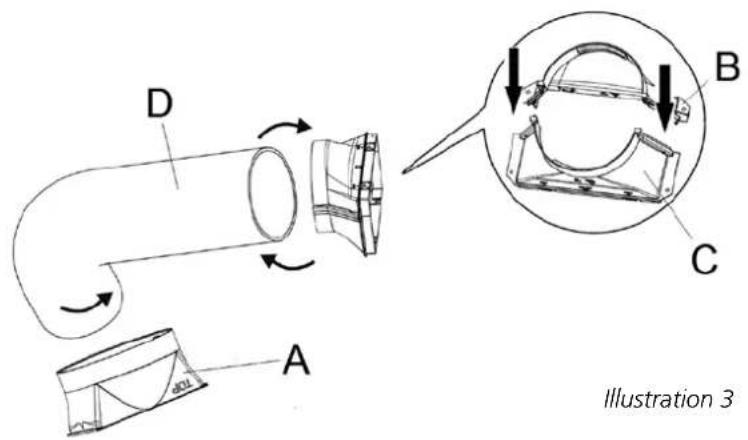

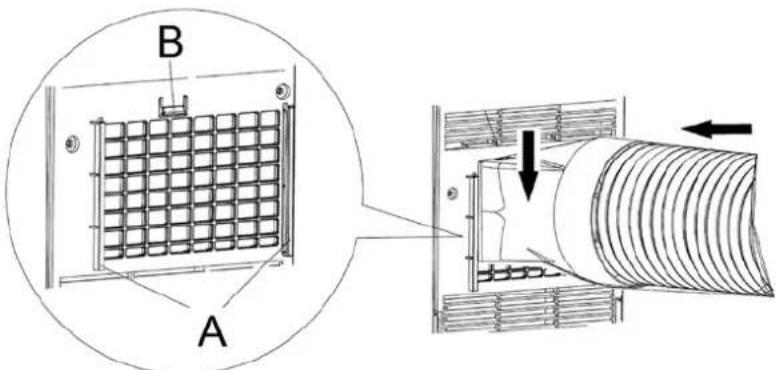

6. Relier le tuyau d'air avec le raccord A (voir illustration 1) au climatiseur en le faisant passer par les guides A à l'arrière de l'unité vers le bas, jusqu'au-delà de la fermeture B (voir illustration 4).

Illustration 4

7. Amener l'autre extrémité du tuyau avec le raccord B/C vers l'extérieur, par exemple par un entrebâillement de fenêtre (voir illustration 5). Veiller à ce que le tuyau soit le plus droit possible (voir illustration 6).

Le tuyau flexible d'évacuation d'air peut mesurer jusqu'à 1500 mm environ. La longueur de ces tuyaux a été calculée en fonction de la capacité de l'appareil. L'utilisation d'autres tuyaux ou extensions peut endommager l'appareil. L'air doit pouvoir circuler librement. Dans le cas contraire, il existe un risque de surchauffe ou de condensation d'eau dans le tuyau d'évacuation d'air. C'est pourquoi vous devez veiller à ce qu'il n'y ait pas de pliures ni de torsades dans le tuyau d'évacuation. Pour un résultat optimal, la longueur du tuyau doit rester inférieure à 1 mètre lorsque le climatiseur est en marche.

D COMMANDE

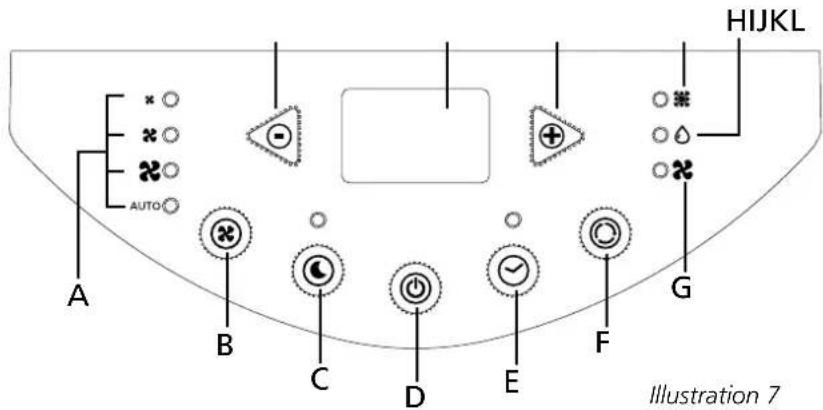

a. Mode ventilateur b. Touche de sélection ventilateur c. Touche de sélection fonction veille d. Touche on/off e. Touche de sélection fonction minuterie f. Touche de sélection refroidir / déshumidifier / ventiler g. LED vitesse du ventilateur h. LED fonction déshumidification i. LED fonction de refroidissement j. Touche augmenter le paramètre / augmenter le temps de la fonction minuterie k. Affichage, indique le paramètre ou la durée paramétrée l. Touche réduire le paramètre / réduire le temps de la fonction minuterie

1. Branchez l'appareil.

2. Appuyez sur la touche ⏻ pour mettre le climatiseur en marche.

3. Avec la touche, vous pouvez régler la fonction souhaitée. Appuyez plusieurs fois sur la touche pour faire défiler les fonctions de l'appareil :

Refroidir, la lampe témoin s'allume.

Déshumidification, la lampe témoin s'allume.

Circulation de l'air, la lampe témoin s'allume.

Refroidir, la lampe témoin s'allume. Déshumidification, la lampe témoin s'allume. Circulation de l'air, la lampe témoin s'allume.

REFROIDIR

Si l'appareil est réglé sur cette fonction, vous avez les possibilités suivantes :

- Avec la touche ✗, vous pouvez régler la vitesse de ventilation. Appuyez plusieurs fois sur la touche ✗ pour faire défiler les différentes vitesses de ventilation de l'appareil :

× Vitesse basse × Vitesse moyenne Vitesse élevée AUTO Vitesse automatique

En position « AUTO », le nombre de tours du ventilateur diminue automatiquement / augmente automatiquement en fonction de la température de la pièce souhaitée programmée par l'utilisateur et de la température réelle de la pièce.

- Les boutons ☐ et + vous permettent de régler la température souhaitée (entre 16°C et 30°C). Votre réglage s'affiche sur l'écran de l'appareil.

L'obtention de la température souhaitée par l'appareil dépend des conditions d'environnement de la pièce : il est normal que la température ambiante reste supérieure à celle de "set temp".

DÉSHUMIDIFICATION

Si vous utilisez l'appareil comme déshumidificateur, ne branchez pas le serpentin d'évacuation d'air. Vous devez alors fixer un tuyau sur l'évacuation fixe. Vous devez raccorder un tuyau d'évacuation des eaux sur l'évacuation (voir chapitre I).

Pour sélectionner le mode de déshumidification, appuyez sur le bouton de la télécommande ou sur le bouton MODE du tableau de commande. Le ventilateur tourne alors à vitesse basse. Lorsque l'appareil est en train de déshumidifier, l'indicateur lumineux du déshumidificateur s'allume et reste allumé.

CIRCULATION D'AIR

Avec cette fonction, l'appareil fait uniquement circuler l'air. L'air entrant n'est pas refroidi ni déshumidifié mais il est filtré.

Si l'appareil est réglé sur cette fonction, vous avez les possibilités suivantes :

- Avec la touche ✉ vous pouvez régler la vitesse de ventilation. Appuyez plusieurs fois sur la touche ✉ pour faire défiler les différentes vitesses de ventilation de l'appareil :

× Vitesse basse

× Vitesse moyenne

Vitesse élevée

AUTO Vitesse automatique

4 Lorsque vous éteignez l'appareil, la dernière fonction utilisée sera gardée en mémoire.

5 Si vous le souhaitez, vous pouvez également utiliser la fonction minuterie. Celle-ci vous permet de régler la durée de fonctionnement de l'appareil à l'avance. Pour cela, procédez comme suit :

MISE EN MARCHE

- Veillez à ce que l'appareil soit bien réglé sur la fonction souhaitée

- Éteignez l'appareil en appuyant sur la touche ⏻, veillez à ce que l'appareil soit bien branché.

• Appuyez ensuite sur la touche . La lampe témoin "Timer set" clignote.
• Programmez une heure de mise en marche (comprise entre 1 et 24 heures) à l'aide des boutons ⏻ et Ⓔ
• L'appareil se mettra en marche dès que l'heure programmée sera dépassée.

ARRÊT

• Lorsque l'appareil est en marche, appuyez sur la touche √. La lampe témoin "Timer set" clignote.
• Programmez une heure d'arrêt (comprise entre 1 et 24 heures) à l'aide des boutons ⏻ et Ⓔ
• L'appareil s'arrêtera de fonctionner dès que l'heure programmée sera dépassée.

REMARQUES

Pour augmenter la durée de vie du compresseur, celui-ci a été réglé de telle manière qu'il ne se met à fonctionner que trois minutes après la (re)mise en marche de l'appareil. Le système de refroidissement est mis à l'arrêt dès que la température ambiante est plus basse que la valeur réglée. La ventilation continue à fonctionner à la vitesse réglée. Lorsque la température ambiante remonte au-dessus de la valeur réglée, le refroidissement reprend.

MODE VEILLE

6 En appuyant sur la touche Sleep, le mode veille s'enclenche. Le mode veille n'est possible qu'en fonction Froid.

Après avoir activé le mode veille, la température paramétrée après une heure de marche aura augmenté d'1 °C. Après deux heures de marche, la température programmée sera à nouveau augmentée d'1 °C. Le climatiseur continuera alors à fonctionner à cette température.

E TÉLÉCOMMANDE

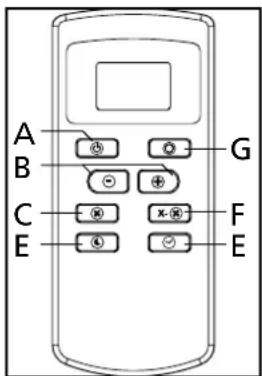

a. Touche on/off b. Touche de réglage de la minuterie et du paramètre c. Touche ventilateur touche vitesse d. Touche de la fonction veille e. Touche de la fonction minuterie f. Touche rotation du ventilateur après extinction de l'unité g. Touche de sélection de fonction

a. Fonction refroidissement b. Fonction déshumidification c. Fonction ventilation d. Durée réglée pour la minuterie ou température paramétrée e. « H » clignote lors du réglage de la minuterie f. Vitesse paramétrée du ventilateur g. Les touches sont verrouillées h. La fonction veille est activée i. La rotation du ventilateur est enclenchée j. Envoyer le signal à la télécommande k. Désactiver la minuterie climatiseur activé l. Activer la minuterie climatiseur activé

Diriger la face avant de la télécommande vers le panneau de commande du climatiseur. La distance maximale est de 5 mètres.

Les touches de commande de la télécommande ont la même fonction que celles du panneau de commande. Les fonctions sont réglables de la même manière avec la télécommande qu'avec le panneau de commande du climatiseur, à l'exception de la minuterie. La télécommande possède en outre une fonction X-fan et les touches de la télécommande peuvent être bloquées pour empêcher une utilisation indésirable.

X-FAN

En appuyant sur la touche X-Fan, le mode X-Fan s'enclenche. Le ventilateur du climatiseur se coupe, et l'unité continue à fonctionner un peu.

LOCK

En appuyant simultanément sur les touches + et -, les touches de la télécommande sont verrouillées. En appuyant à nouveau sur ces mêmes touches, les touches de la télécommande sont débloquées.

PROGRAMMATION DE LA FONCTION DE MINUTERIE AVEC LA TÉLÉCOMMANDE.

Réglage de l'heure de début

1. Régler le mode souhaité : refroidir, sécher ou ventiler.

2. Éteindre la télécommande à l'aide de la touche on/off. L'écran n'affiche plus que la température. 3. Appuyer sur la touche Timer. La flèche sous T-on et la lettre H clignotent. 4. Paramétrer l'heure souhaitée à l'aide des touches + et -. 5. Diriger la télécommande, alors que la flèche sous T-on et la lettre H clignotent, vers l'écran du climatiseur et appuyer à nouveau sur la touche Timer. Un bip est émis et la LED Timer du climatiseur s'allume. 6. Pour désactiver la minuterie, appuyer sur la touche on/off en dirigeant la télécommande vers le climatiseur. La LED Timer s'éteint. La fonction minuterie est maintenant désactivée.

Réglage de l'heure de fin

1. Régler le mode souhaité : refroidir, sécher ou ventiler. 2. Éteindre la télécommande à l'aide de la touche on/off. 3. Appuyer sur la touche Timer. La flèche sous T-on et la lettre H clignotent. 4. Paramétrer l'heure souhaitée à l'aide des touches + et -. 5. Diriger la télécommande, alors que la flèche sous T-on et la lettre H clignotent, vers l'écran du climatiseur et appuyer à nouveau sur la touche Timer. Un bip est émis et la LED Timer du climatiseur s'allume. 6. Pour désactiver la minuterie, appuyer sur la touche on/off en dirigeant la télécommande vers le climatiseur. La LED Timer s'éteint. La fonction minuterie est maintenant désactivée.

Insertion des piles

Ouvrir le compartiment des piles en respectant le sens de la flèche, voir illustration 10. Insérer les nouvelles piles. Les pôles + et - sur les piles doivent coïncider avec les signes + et - sur le support.

Utiliser deux piles LR03 AAA 1,5 Volt. Ne pas utiliser de piles rechargeables ou d'autres piles.

F FILTRE À AIR

Le climatiseur est équipé de filtres-écran pour purifier l'air qui circule.

Ces filtres doivent être nettoyés toutes les deux semaines d'utilisation. Commencer par enlever le filtre à l'arrière du climatiseur, puis le filtre sur le côté du climatiseur (voir illustration 11).

Nettoyer les filtres à l'aide d'une brosse douce. Si les filtres sont fortement encrassés, ils peuvent être rincés à l'eau tiède (température maximale de 40 °C). Laisser sécher les filtres avant de les remettre en place dans le climatiseur.

La sortie d'air est réglable horizontalement et verticalement.

Pour modifier le flux d'air horizontal, faire pivoter les lamelles à l'aide de la poignée 1. Pour modifier le flux d'air vertical, faire pivoter la lamelle centrale horizontale 2 (voir illustration 12).

H VIDER LE RÉSERVOIR D'EAU

Dans des conditions extrêmes, il peut être nécessaire de vider le réservoir d'eau interne. Lorsque le réservoir d'eau est plein, l'écran affiche H8. Le climatiseur s'arrête alors automatiquement. Pour vider le réservoir d'eau, procédez comme suit:

1 Ne déplacez pas l'appareil. Des mouvements brusques peuvent provoquer des fuites d'eau. 2 Eteignez d'abord l'appareil et retirez la fiche de la prise de courant. 3 Placez une casserole ou un petit récipient approprié sur le sol sous l'ouverture d'évacuation. 4 Retirez le bouchon en caoutchouc et laissez l'eau s'écouler (± 0.5 L). Voir illustration 13. 5 Replacez le bouchon sur l'évacuation, rebranchez l'appareil et remettez-le en marche. Le code de panne H8 ne sera plus visible sur l'écran.

REMARQUE

Si vous employez l'appareil comme climatiseur, le serpentin pour l'extraction de condensation doit être raccordé.

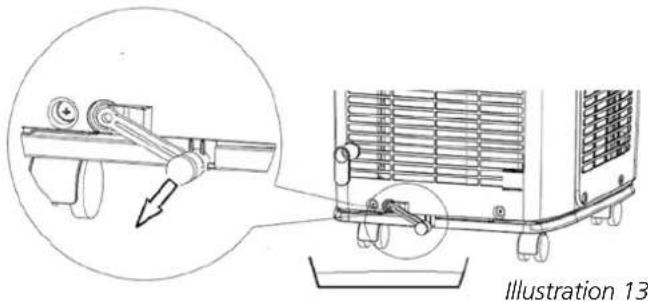

Pour vidanger le bac de condensation inférieur, il est possible de raccorder un tuyau permanent avec support. Pour le montage de ce tuyau, consulter le chapitre I.

I MONTAGE DES AUTRES PIÈCES FOURNIES

Montage de l'évacuation permanente du condensat

Lorsque le climatiseur est utilisé en mode déshumidification, un tuyau d'évacuation du condensat doit être monté.

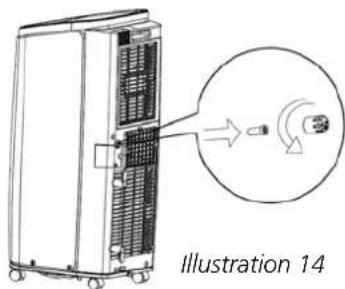

1 À l'arrière de l'unité, enlever le bouchon du bac de condensat en le faisant tourner vers la gauche et enlever le bouchon de l'évacuation (voir illustration 14).

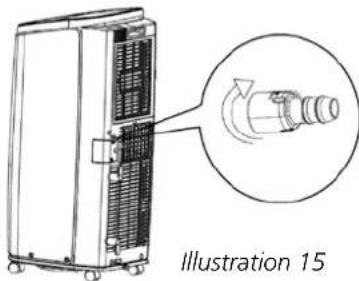

2 Raccorder le raccord cannelé H (voir illustration 1) à cette évacuation (voir illustration 15).

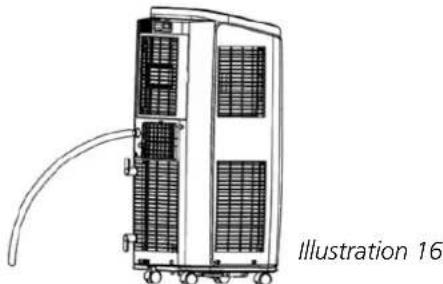

3 Raccorder un tuyau d'eau (non fourni) au raccord cannelé (voir illustration 16).

4 Veiller à ce que le tuyau de condensat soit raccordé à un bac de réception ou

à un trou d'évacuation.

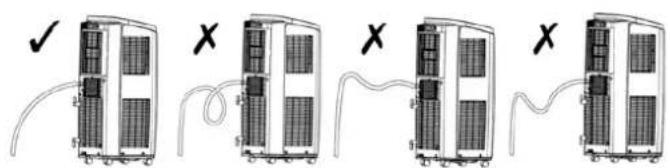

5 Veiller à ce que le tuyau d'évacuation ne traîne pas dans l'eau et s'écoule toujours vers le bas (voir illustration 17).

Montage des crochets de câble

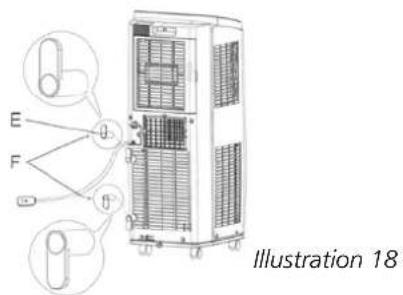

1 Monter les crochets de câble fournis E à l'aide des vis F (voir illustration 1) à l'arrière du climatiseur (voir illustration 18).

Montage du tuyau de vidange avec porte-tuyau

Pour vidanger le condensat dans le bac de réception inférieur, un tuyau avec support est fourni avec le climatiseur.

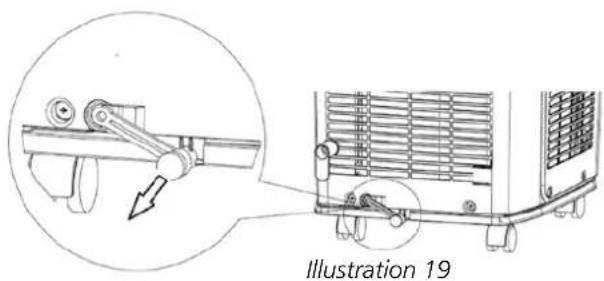

1 Enlever le bouchon en caoutchouc (voir illustration 19).

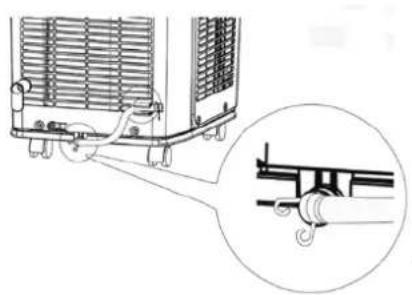

2 Raccorder le tuyau fourni J (voir illustration 1) à la place du bouchon en caoutchouc (voir illustration 20) et sertir le tuyau à l'aide de la pince I.

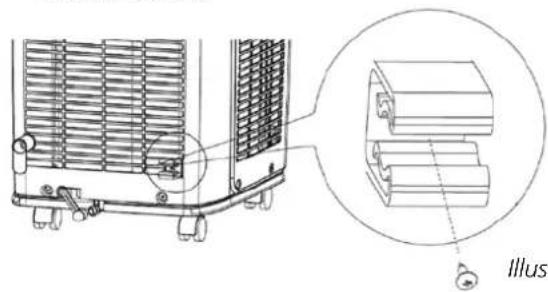

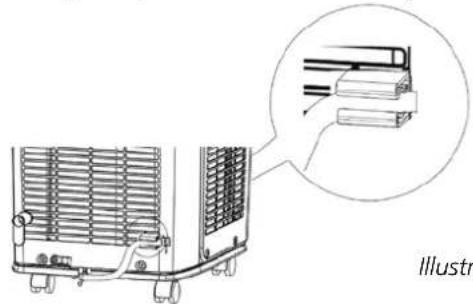

3 Monter le porte-tuyau G (voir illustration 1) à l'arrière du climatiseur (voir illustration 21).

4 Si le tuyau n'est pas utilisé pour vidanger le condensat, il faut le poser sur son support pour éviter toute fuite (voir illustration 22).

5 Pour vidanger le condensat, prendre le tuyau sur son support et vidanger le condensat dans un bac ou un trou d'évacuation (voir illustration 23).

J ENTRETIEN

ATTENTION

Éteignez d'abord l'appareil et retirez la fiche de la prise de courant avant de nettoyer l'appareil ou les filtres, ou avant de remplacer les filtres.

Pour le nettoyage régulier de l'extérieur de l'appareil, utilisez exclusivement un chiffon doux et humide. Pour l'entretien des filtres, voir chapitre F "Filtre à air".

REMARQUE

N'utilisez jamais l'appareil sans filtre écran.

K RANGEMENT

1 Videz le réservoir à eau (voir chapitre H). 2 Nettoyez le filtre écran (voir chapitre F). 3 Activez pendant quelques heures l'appareil en fonction "circulation d'air", ce qui fait sécher l'intérieur de l'appareil. 4 Protégez l'appareil contre la poussière et rangez-le dans un lieu sec qui n'est pas accessible aux enfants.

L PANNES

Phénomène Problème	Solution
Le climatiseur ne fonctionne pas	Panne de courant ? Attendre le rétablissement	du courant.
	La prise est-elle débranchée ? Brancher à nouveau la prise.
	Le sélecteur d'air est désactivé ou un fusible a sauté ?	Demandez à un professionnel de remplacer le sélecteur d'air ou le fusible.
	Panne du circuit ?	Demandez à un professionnel de remplacer le circuit.
	L'unité redémarre après un arrêt immédiat ?	Attendre 3 minutes, et rallumer l'unité.
Refroidissement défectueux (chauffage)	La puissance est-elle trop basse ? Attendre la reprise de la tension.
	Le filtre à air est encrassé ? Nettoyer le filtre à air.
	La température établie est-elle adéquate ? Adapter la température.
	Les portes et les fenêtres sont-elles fermées ?	Fermer les portes et les fenêtres.
Le climatiseur ne reçoit pas le signal de la télécommande ou la télécommande semble non réactive	Forte interférence au niveau de l'unité (pression statique, tension instable) ?	Débrancher la prise. Attendre 3 minutes et la brancher à nouveau, redémarrer l'unité.
	La télécommande se trouve-t-elle dans la plage de réception ?	La plage de réception de la télécommande est de 8 mètres. Ne pas dépasser cette plage.
	Blocage par des obstacles ? Enlever les obstacles.
	La sensibilité de la télécommande est faible ?	Contrôler les piles de la télécommande. Si elles sont faibles, les remplacer.
	Y a-t-il une lampe à fluorescence dans la pièce ?	Déplacer la télécommande près de l'unité.
		Éteindre la lampe à fluorescence et réessayer.
Pas de ventilation par le climatiseur	L'entrée ou la sortie d'air est bloquée ? Enlever les obstacles.
	En mode chauffage, la température intérieure a atteint la température demandée ?	L'unité intérieure arrêtera de ventiler après avoir atteint la température demandée.
	Le mode chauffage vient d'être lancé ?	Afin d'empêcher de l'air froid d'entrer, le climatiseur retarde la ventilation, c'est parfaitement normal.
	L'évaporateur est-il décongelé (enlever le filtre pour vérifier) ?	C'est un phénomène normal. Le climatiseur décongèle, et une fois la décongélation terminée, il fonctionnera normalement.
Impossible de régler la température demandée	L'unité fonctionne-t-elle en mode automatique ?	En mode automatique, la température ne peut pas être
	La température demandée se trouve en dehors de la plage de température ?	Plage de température : 16 °C-30 °C.
Odeur anormale	Il y a une source d'odeur anormale dans la pièce (meuble, cigarette, etc.).	Éliminer la source d'odeur. Nettoyer le filtre.
Bruit anormal en fonctionnement	Interférence de l'unité par l'orage, la radio, etc. ?	Débrancher l'alimentation, la brancher à nouveau rallumer l'unité.
Bruit d'eau audible	L'unité vient-elle d'être allumée ou éteinte ?	Le réfrigérant dans le climatiseur fait du bruit, c'est parfaitement normal.
E5 Protection de surintensité		Débrancher l'alimentation, et rallumer l'unité après 10 minutes. Si E5 persiste, contacter un professionnel pour la réparation de l'unité.
H8 Châssis rempli d'eau		1. Éliminer l'eau du châssis.2. Si H8 persiste, contacter un professionnel pour la réparation de l'unité.
F1	Mauvais fonctionnement de la sonde de température ambiante	Contacter un professionnel pour résoudre le problème.
F2	Mauvais fonctionnement de la sonde de température de l'évaporateur	Contacter un professionnel pour résoudre le problème.
F0	1. Fuite de réfrigérant2. Système bloqué	1. Rebrancher l'unité après l'avoir éteinte et débranchée pendant 30 minutes.2. Si le problème persiste, contacter un professionnel pour la réparation de l'unité.
H3 Protection anti-surcharge		1. Voir si l'unité est dans un environnement haute température et haute humidité. Si la température ambiante est trop élevée, éteindre l'unité et la rallumer une fois que la température est inférieure à 35 °C.2. Voir si l'évaporateur et le condensateur ne sont pas bloqués par des objets. Si tel est le cas, enlever les objets, éteindre l'unité et la rallumer.3. Si le problème persiste, contacter le service après-vente.
E8 Panne de la protection	anti-surcharge
F4	La sonde de température du tube extérieur est ouverte / court-circuitée.	Contacter le service après-vente pour résoudre le problème.

Ne tentez pas d'ouvrir ou de réparer vous-même l'unité. Une réparation non professionnelle entraîne l'annulation de la garantie. Une réparation non professionnelle présente un danger pour l'utilisateur de l'unité.

Le climatiseur a une garantie de 24 mois à partir de la date d'achat. Durant cette période, tous les défauts de fabrication et de matériel sont réparés gratuitement. Le règlement est le suivant :

1. Toutes autres revendications de dommages et intérêts, dommages consécutifs inclus, seront expressément refusées.
2. La réparation ou le changement de pièces durant la période de garantie ne provoque pas un prolongement de cette même garantie.
3. La garantie n'est pas valable en cas de modification de l'appareil, d'utilisation de pièces non d'origine, ou de réparation effectuée par des tierces personnes.
4. Les pièces subissant une usure normale, comme le filtre, ne sont pas garanties.
5. La garantie n'est valable que sur présentation de la preuve d'achat originale et datée sur laquelle aucune modification n'a été apportée.
6. La garantie ne couvre pas les dégâts causés par une utilisation ne respectant pas le mode d'emploi, ou suite à des négligences.
7. Les frais d'expédition et les risques liés à l'envoi du climatiseur ou de ses pièces sont toujours à la charge de l'acheteur.
8. Tout dégât causé par l'utilisation du climatiseur sans filtre, ou avec un filtre d'une autre marque que Qlima, n'est pas couvert par la garantie.

Pour éviter des dépenses inutiles, nous vous conseillons de toujours consulter en premier le mode d'emploi. Si celui-ci ne donne pas de résultat, vous pouvez emmener le climatiseur à réparer chez votre distributeur.

DONNÉES TECHNIQUES

Ces valeurs sont données à titre indicatif, sous réserve de modifications.

Model		P426
Puissance frigorifique* W		2640
EE Class*		A
EER*		2.62
Puissance absorbée kW		1.01
Puissance absorbée Standby	W	0.3
Consomm. de courant A		4.4
Tension de raccordement V/Hz/PH		230 / 50 / 1
Déplacement d'air max. m	3/h	330
Déshumidification max. ** L/24h		30
Surface pièce m	3	65 - 90
Type de compresseur		rotatif
Fluide réfrigérant type/gr		R-32 / 350
Thermostat °C		16 - 30
Vitesses ventilateur		3
Max. niveau de pression sonore (sound pressure level / sound power level) (max.)	dB(A)	54 / 64
Dimensions (l x h x p) mm		315 x 770 x 395
Poids kg		27.5
Unit protection		IP X0
Commande à distance		ja
Valeur nominale de fusible		3.15A / 250V

* Conforme à la norme EN14511 ** Déshumidification, 32°C, 80% HR

Ne jetez pas les appareils électriques avec les déchets municipaux non triés. Utilisez des équipements de collecte séparés. Contactez votre gouvernement local pour toute information concernant les systèmes de collecte disponibles. Si les appareils électriques sont jetés sur des sites d'enfouissement des déchets ou dans des déchetteries, des substances dangereuses risquent de pénétrer dans les nappes phréatiques et d'entrer dans la chaîne alimentaire, et peuvent poser des risques pour votre santé et votre bien-être. Lors du remplacement d'appareils électriques usagés par des appareils neufs, le revendeur est tenu de reprendre votre vieil appareil pour recyclage au moins gratuitement. Ne jetez pas les piles dans le feu car elles pourraient exploser ou rejeter des liquides dangereux. Si vous remplacez ou si vous détruisez la télécommande, retirez les piles et jetez-les conformément aux lois en vigueur car elles nuisent à l'environnement.

Environnement : Cet appareil contient un gaz fluoré à effet de serre dont l'utilisation est régie par le protocole de Kyoto. Toute réparation ou démontage de cet appareil doit exclusivement être effectué par un personnel qualifié.

Cet appareil contient du gaz réfrigérant R32. Voir quantité dans le tableau ci-dessus. Ne diffusez pas de gaz R32 dans l'atmosphère : R32 est un gaz fluoré à effet de serre à potentiel de réchauffement global (Global Warming Potential - GWP) = 675.

Ne jetez pas vos appareils électriques avec vos ordures ménagères. Prière de les déposer dans les lieux de dépôt prévus à cet effet. Pour toute information concernant le recyclage, merci de vous informer auprès de votre distributeur ou des autorités locales.

COMPOSANTS IMPORTANTS
