Produkttyp	Monoblock-Klimagerät mobil
Marke	Qlima
Modell	P426
Abmessungen (B x T x H)	70 x 35 x 45 cm
Nettogewicht	25 kg
Stromversorgung	220-240 V / 50 Hz
Kühlleistung	12 000 BTU/h (3,5 kW)
Energieklasse	A
Kältemittel	R290 (Propan)
Max. Kühlfläche	Bis zu 30 m²
Luftdurchsatz	300 m³/h
Schallpegel	65 dB(A)
Wassertankkapazität	1 L (Auffangbehälter)
Funktionen	Kühlung, Entfeuchtung, Lüftung, Schlafmodus, 24-Stunden-Timer, automatische Oszillation
Lüfterstufen	3 Stufen
Fernbedienung	Ja, inklusive Batterien
Filter	Waschbarer Luftfilter
Wartung und Reinigung	Filter monatlich reinigen, Ablaufbehälter regelmäßig leeren
Sicherheit	Automatische Abschaltung bei Überhitzung, Frostschutz, Kindersicherung
Ersatzteile und Reparierbarkeit	Ersatzteile erhältlich auf Qlima.com, Reparierbarkeitsindex: 7,5/10
Garantie	2 Jahre

Häufig gestellte Fragen - P426 QLIMA

Wie installiere ich die Klimaanlage Qlima P426?

Stellen Sie das Gerät in die Nähe eines Fensters oder einer Tür. Befestigen Sie den Abluftschlauch für warme Luft am mitgelieferten Fensteradapter. Schließen Sie das Gerät an eine 220-240 V Steckdose an. Wählen Sie den Modus Kühlung auf der Fernbedienung.

Muss ich regelmäßig Wasser ablassen?

Ja, im Kühlmodus wird die Feuchtigkeit kondensiert und in einem 1-Liter-Behälter gesammelt. Leeren Sie ihn, wenn die Anzeige Voll leuchtet. Im Entfeuchtungsmodus kann ein kontinuierlicher Ablauf an einen Schlauch angeschlossen werden.

Wie reinige ich den Luftfilter?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Entfernen Sie den Filter auf der Rückseite. Waschen Sie ihn mit warmem Seifenwasser, spülen Sie ihn aus und trocknen Sie ihn vollständig, bevor Sie ihn wieder einsetzen. Reinigen Sie ihn monatlich, um die Leistung zu erhalten.

Die Fernbedienung funktioniert nicht, was tun?

Überprüfen Sie die Batterien (2 x AAA). Ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass kein Hindernis den Sensor am Gerät blockiert. Wenn das Problem weiterhin besteht, setzen Sie die Fernbedienung zurück, indem Sie die Batterien entfernen und nach 30 Sekunden wieder einlegen.

Wie hoch ist der Schallpegel der Klimaanlage?

Der Schallpegel beträgt im Normalbetrieb etwa 65 dB(A), was mit einer Unterhaltung vergleichbar ist. Im Nachtmodus wird der Lärm reduziert.

Kann ich die Klimaanlage im Winter zum Heizen verwenden?

Das Modell P426 ist ein Monoblock-Klimagerät nur für Kühlung. Es erzeugt keine Wärme. Verwenden Sie es nur zum Kühlen im Sommer.

Wie stelle ich den Timer ein?

Drücken Sie die Taste Timer auf der Fernbedienung. Stellen Sie die gewünschte Ausschaltzeit (von 0 bis 24 h) mit den Pfeiltasten ein. Bestätigen Sie durch erneutes Drücken von Timer.

Was bedeutet der Fehlercode E2?

Der Code E2 zeigt eine Fehlfunktion des Temperatursensors an. Schalten Sie das Gerät aus, ziehen Sie den Netzstecker für 5 Minuten und schließen Sie es wieder an. Wenn der Fehler weiterhin besteht, wenden Sie sich an den Kundendienst.

Verbraucht die Klimaanlage viel Strom?

Die Nennleistung beträgt 1200 W. Bei 8 Stunden Nutzung verbraucht sie etwa 9,6 kWh. Verwenden Sie den Energiesparmodus, um den Verbrauch zu reduzieren.

Wo kann ich Ersatzteile kaufen?

Besuchen Sie die Website Qlima.com im Bereich Ersatzteile. Sie können Filter, Fernbedienungen, Abluftschlauch usw. bestellen. Die gesetzliche Garantie deckt Herstellungsfehler für 2 Jahre ab.

BEDIENUNGSANLEITUNG P426 QLIMA

D ALLGEMEINE SICHERHEIT

Aus Sicherheitsgründen bitten wir Sie, die Bedienungsanleitung vor Inbetriebnahme sorgfältig zu lesen! Personen, die mit der Bedienungsanleitung nicht vertraut sind, dürfen das Gerät nicht bedienen.

A. Kein beschädigtes Kabel verwenden. B. Kabel nicht zusammendrücken oder knicken. C. Unbedingt waagerecht aufstellen. D. Nicht vor geöffneten Fenstern aufstellen. E. Nicht mit Chemikalien in Kontakt bringen. F. Nicht bei Wärmequellen aufstellen. G. Nicht in Wasser eintauchen. H. Keine Flüssigkeiten verschütten. I. Keine Gegenstände in das Gerät stecken. J. Kein Verlängerungskabel verwenden. K. Außer Reichweite von Kindern halten. L. Nicht selbst reparieren.

DK SIKKERHED GENERELT

NL VEILIGHEID ALGEMEEN

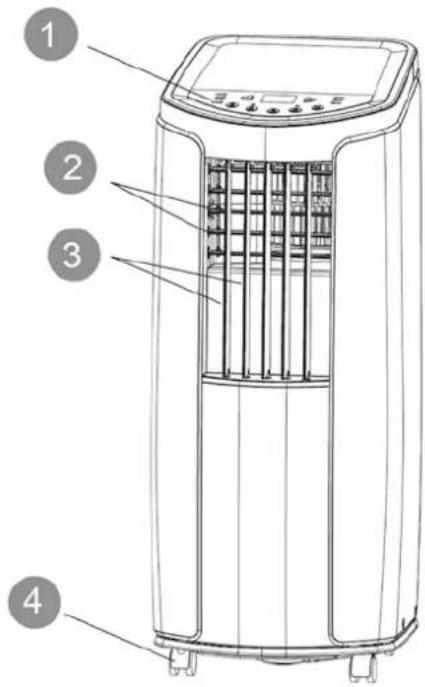

Bedienfeld ② Vertikaler Luftauslass ③ Horizontaler Luftauslass 4 Räder ⑤ Halterung Fernbedienung 6 Netzkabel ⑦ Luftzufuhr Kondensor 8 Luftzufuhr Filter 9 Anschlußstück 10 Abluftschlauch ⑪ Fensterdurchführung

1. LESEN SIE ZUERST DIE BEDIENUNGSANLEITUNG.
2. WENDEN SIE SICH IM ZWEIFELSFALL AN IHREN HÄNDLER.

Sehr geehrte Damen und Herren,

wir gratulieren Ihnen zum Kauf Ihres Klimageräts. Außer der Luftkühlung hat dieses Klimagerät noch drei weitere Funktionen, nämlich Luftentfeuchtung, Luftumwälzung und Luftfilterung. Das mobile Klimagerät lässt sich sehr einfach bedienen und problemlos an einer anderen Stelle aufstellen. Sie haben ein Qualitätsprodukt gekauft, an dem Sie noch viele Jahre Freude haben werden, wenn Sie das Klimagerät auf sichere und sachgemäße Weise nutzen.

Um eine optimale Lebensdauer Ihres Klimagerätes zu gewährleisten, lesen Sie bitte zuerst diese Bedienungsanleitung. Wir wünschen Ihnen angenehme Kühle und viel Komfort mit Ihrem Klimagerät.

Mit freundlichen Grüßen,

PVG Holding B.V.

Abteilung Kundendienst

A SICHERHEITSVORSCHRIFTEN

Lesen Sie bitte vor der Anwendung des Geräts sorgfältig die Bedienungsanleitung und bewahren Sie sie für eine zukünftige Einsichtnahme auf. Das Gerät nur dann installieren, wenn die örtlich geltenden bzw. nationalen Vorschriften, Verordnungen und Normen erfüllt sind. Dieses Produkt ist für den Gebrauch als Klimagerät in Wohngebäuden bestimmt und darf nur in trockener Umgebung, unter normalen Haushaltsverhältnissen, in Wohnräumen, Küchen und in Garagen verwendet werden.

WICHTIG!

• Dieses Gerät muss gemäß den örtlich geltenden Vorschriften, Richtlinien und Normen installiert werden.
• Das Gerät eignet sich ausschließlich zum Betrieb im Innenbereich, in trockenen Räumen.
• Kontrollieren Sie die Netzspannung.
• Das Gerät eignet sich ausschließlich für den Anschluss an Steckdosen mit Schutzkontakt mit einer Anschlussspannung von 230 Volt / 50 Herz.
• Das Gerät muss immer über eine Steckdose mit Schutzkontakt angeschlossen werden. Sie sollten das Gerät auf keinen Fall anschließen, wenn der Stromanschluss nicht geerdet ist.

WICHTIG!

• Der Stecker sollte immer leicht zugänglich sein, wenn das Gerät angeschlossen ist.
• Lesen Sie diese Bedienungsanleitung bitte sorgfältig durch und befolgen Sie die Anweisungen.

Kontrollieren Sie vor dem Anschließen des Geräts, ob

• die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt
• Steckdose und Stromanschluss für dieses Gerät geeignet sind
• der Stecker des Geräts richtig in die Steckdose passt
• das Gerät auf einem stabilen und flachen Untergrund steht

Lassen Sie die elektrische Anlage von einem Fachmann überprüfen, wenn Sie sich nicht sicher sind, dass alles in Ordnung ist.

• Das Klimagerät ist ein sicheres Gerät. Es wurde gemäß den CE-Sicherheitsnormen hergestellt. Dennoch sollten Sie – wie bei jedem elektrischen Gerät – bei der Benutzung vorsichtig sein. • Die Luftzufuhr und die Luftaustritte niemals abdecken.
• Entleeren Sie den Wasserbehälter über den Wasserablass, bevor Sie das Gerät verschieben.
• Bringen Sie das Gerät auf keinen Fall mit Chemikalien in Berührung.
• Stecken Sie keine Gegenstände in die Öffnungen des Geräts.
• Bringen Sie das Gerät auf keinen Fall mit

Wasser in Berührung. Besprühen Sie das Gerät auf keinen Fall mit Wasser oder tauchen es in Wasser ein: Kurzschlussgefahr!

- Ziehen Sie immer erst den Stecker aus der Steckdose, bevor Sie das Gerät oder Teile des Geräts reinigen oder ersetzen.

- Schließen Sie das Gerät niemals über ein Verlängerungskabel an. Sollte keine geeignete Schuko-Steckdose zur Verfügung stehen, dann lassen Sie diese von einem Elektro-Fachmann anlegen.

- Aus Sicherheitsgründen bitten wir um äußerste Vorsicht mit Kindern in der unmittelbaren Nähe des Geräts, dies gilt übrigens für alle elektrischen Geräte.

- Lassen Sie eventuelle Reparaturen, die nicht unter die regelmäßige Wartung fallen, ausschließlich von einem geprüften Kundendienstmonteur oder von Ihrem Fachhändler ausführen, da anderenfalls möglicherweise der Garantieanspruch erlischt.

- Ziehen Sie immer den Stecker aus der Steckdose, wenn das Gerät nicht in Betrieb ist.

- Lassen Sie ein beschädigtes Stromkabel ausschließlich vom Lieferanten oder von einer befugten Person / Kundendienststelle ersetzen.

- Dieses Gerät darf nicht von körperlich, geistig oder sensorisch eingeschränkten Personen (oder Kindern) benutzt werden oder von Personen, die unzureichende Erfahrung und Kenntnisse haben, es sei denn dies erfolgt unter Aufsicht und Anleitung zur Verwendung des Geräts durch jemanden, der für die Sicherheit dieser Personen zuständig ist.

- Kinder sind zu beaufsichtigen, um sicherzuge-

hen, dass sie nicht mit dem Gerät spielen.

• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sinnlichen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen verwendet werden, wenn sie in die sichere Nutzung des Geräts eingewiesen wurden und die damit einhergehenden Gefahren verstanden haben.
• Kinder sollten nicht mit dem Gerät spielen.
• Reinigungs- und Wartungsarbeiten sollten nicht von Kindern ohne Aufsicht ausgeführt werden.

VORSICHT!

• Benutzen Sie das Gerät auf keinen Fall mehr, wenn das Kabel oder der Stecker beschädigt sind. Klemmen Sie das Kabel nicht ab und verhindern Sie Kontakt mit scharfen Kanten.
• Schließen Sie den Raum, in dem Sie das Gerät benutzen, niemals völlig luftdicht ab (auch nicht, wenn Sie zwei Luftschläuche verwenden). Damit verhindern Sie Unterdruck in diesem Raum. Negative Druck (=Unterdruck) kann den sicheren Betrieb von Durchlauferhitzern, Öfen usw. stören.
• Nicht-Befolgen der Sicherheitsvorschriften kann zum Ausschluss der Garantie führen.
• Heben Sie das Gerät immer zu zweit an.

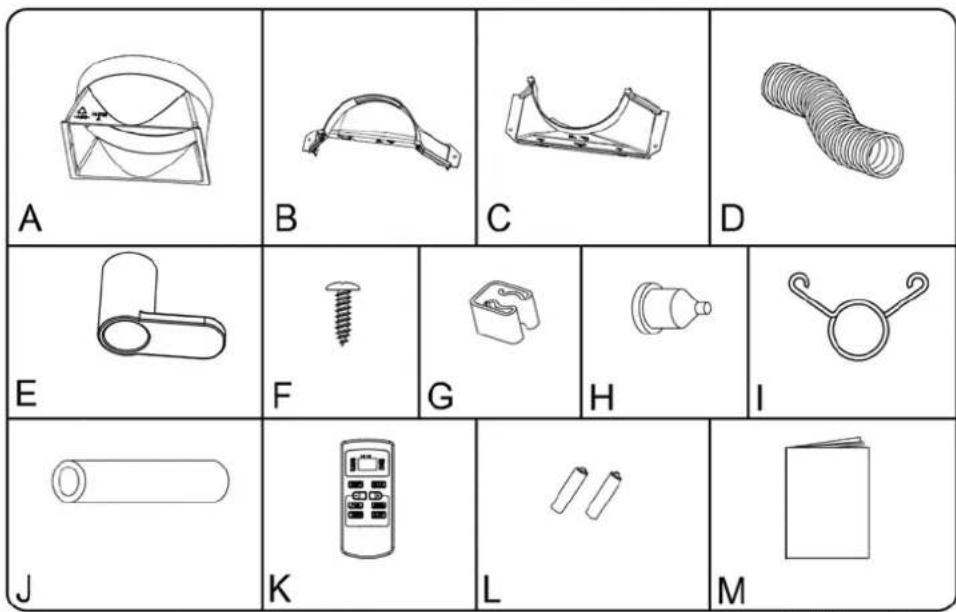

B INBEGRIFFEN ZUBEHÖR

a. Kupplungsstück Abluftschlauch am Gerät b. Teil Kupplungsstück des Abluftschlauchs Fensterdurchführung c. Teil Kupplungsstück des Abluftschlauchs Fensterdurchführung d. Abluftschlauch e. Kabelhaken f. Schraube g. Halter Kondenswasserschlauch h. Tülle Kondenswasserschlauch i. Schlauchklemme j. Kondenswasserschlauch k. Fernbedienung I. Batterien m. Gebrauchsanleitung

C AUFSTELLEN

WICHTIG

Bevor das Klimagerät eingeschaltet wird, muss das Gerät mindestens 2 Stunden in aufrechter Position stehen.

Dieses Gerät ist tragbar und kann leicht von einem Raum in einen anderen verschoben werden. Beachten Sie dann Folgendes:

1 Sorgen Sie dafür, dass das Gerät aufrecht und auf einem ebenen Untergrund steht.

2 Benutzen Sie das Gerät nicht im Badezimmer, in der Dusche oder in einer anderen feuchten Umgebung.

3 Im Hinblick auf gute Luftumwälzung müssen rings um das Gerät mindestens 30 cm frei bleiben, Abbildung 2.

Abbildung 2

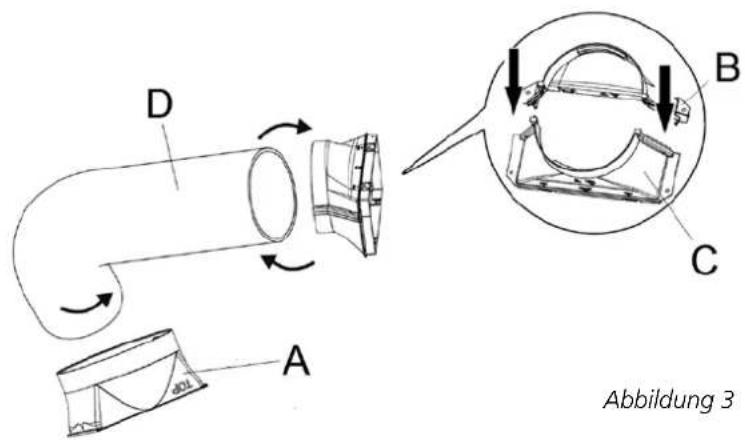

4 Verbinden Sie die beiden Kupplungsstücke B und C (siehe Abbildung 1), indem Sie diese in Pfeilrichtung (siehe Abbildung 2) fest ineinander drücken. Drehen Sie daraufhin Kupplungsstück B und C auf den Luftschlauch. 5 Drehen Sie daraufhin Kupplungsstück A auf den Luftschlauch.

6 Verbinden Sie den Luftschlauch mit Kupplungsstück A (siehe Abbildung 1) an der Klimaanlage, indem Sie diesen durch die Leitungen A an der Rückseite der Klimaanlage hinabschieben, bis über Verschluss B hinaus (siehe Abbildung 4).

Abbildung 4

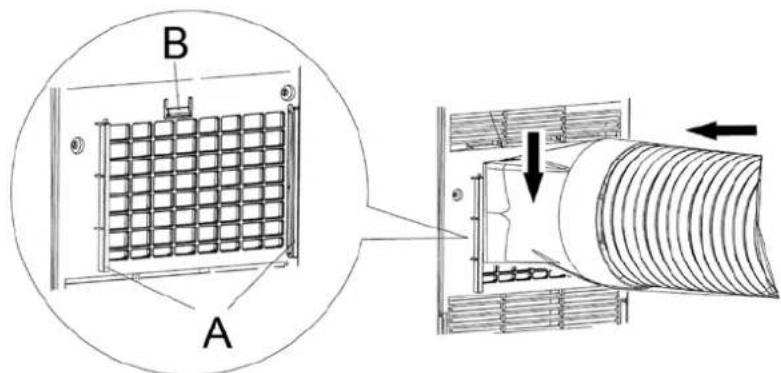

7 Führen Sie die andere Seite des Schlauchs mit Kupplungsstück B/C nach draußen, zum Beispiel durch einen Fensterspalt (siehe Abbildung 5). Achten Sie darauf, dass der Schlauch so gerade wie möglich verläuft (siehe Abbildung 6).

ACHTUNG

Der flexible Abluftschlauch kann bis zu einer Länge von ca. 1500 mm gedehnt werden. Die Länge des Schlauches wurde auf der Grundlage der Leistung des Geräts berechnet. Die Verwendung anderer Schläuche oder Verlängerungsstücke kann zu fehlerhaftem Betrieb führen. Der Luftdurchfluss darf nicht behindert werden. Ist dies der Fall, kann es zu einer Überhitzung des Geräts oder zur Bildung von Kondenswasser im Abluftschlauch kommen. Sorgen Sie daher dafür, dass die Schläuche keine Knicks oder scharfe Kurven enthalten. Damit das Ergebnis optimal ist, müssen die Luftschläuche während des Betriebs des Klimageräts kürzer als 1 Meter sein.

D BEDIENUNG

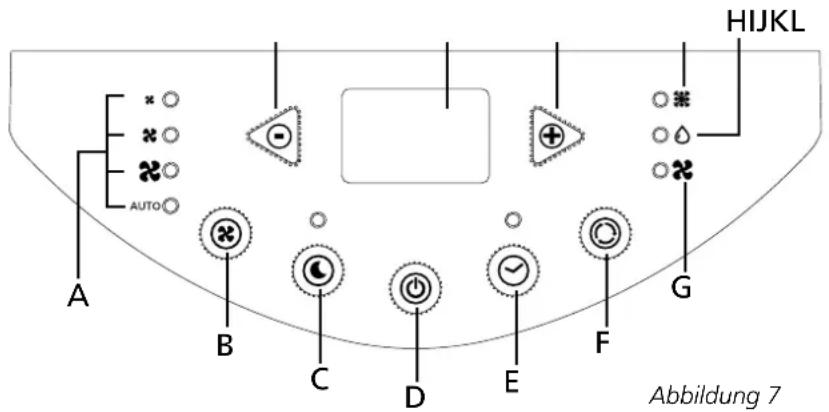

a. Ventilatorstand b. Auswahltaste Ventilator c. Auswahltaste Sleep-Funktion d. Ein/Aus-Taste e. Auswahltaste Timer-Funktion f. Auswahltaste Kühlungs-/Entfeuchtungs-/Ventilatorfunktion g. LED Ventilatorgeschwindigkeit h. LED Entfeuchtungsfunktion i. LED Kühlfunktion j. Taste Erhöhen Sollwert/Erhöhen Zeit Timer-Funktion k. Display, zeigt Sollwert oder eingestellte Zeit an I. Taste Senken Sollwert/Verringern Zeit Timer-Funktion

1 Stecken Sie den Stecker in die Steckdose.

2 Drücken Sie auf die ⏻-Taste, um die Klimaanlage einzuschalten.

3 Über die Taste Ⓞ stellen Sie die gewünschte Funktion ein. Wenn Sie auf die Taste Ⓞ drücken, verspringt die Funktion des Geräts folgendermaßen:

Kühlen

Entfeuchten

Luftumwälzung

Ob die gewünschte Temperatur auch wirklich erreicht werden kann, hängt von den Umgebungsbedingungen ab. Es ist normal, dass die Zimmertemperatur über der „set temp“ bleibt.

KÜHLEN

Wenn das Gerät auf diese Funktion eingestellt ist, sind folgende Handlungen möglich:

- Über die Taste 🚗 stellen Sie die gewünschte Gebläsegeschwindigkeit ein. Wenn Sie auf die Taste 🚗 drücken, verspringt die Gebläsegeschwindigkeit folgendermaßen:

✗ Niedrigste Geschwindigkeit

Mittlere Geschwindigkeit

Höchste Geschwindigkeit

AUTO Automatische Geschwindigkeit

Im Stand „AUTO“ wird die Ventilatorgeschwindigkeit (Drehzahl) je nach Verhältnis zwischen der eingestellten gewünschten und der tatsächlichen Raumtemperatur automatisch reduziert bzw. erhöht.

- Mit den Tasten 📄 und 🕒 wird die gewünschte Temperatur eingestellt (zwischen 16 °C und 30 °C). Das Display zeigt diese Einstellung an.

Es hängt von den Umgebungsbedingungen ab, ob die gewünschte Temperatur auch tatsächlich erreicht werden kann. Es ist normal, wenn die Zimmertemperatur über der eingestellten Temperatur („set temp“) bleibt.

ENTFEUCHTEN

Wenn das Gerät (fast) ausschließlich als Entfeuchter benutzt wird, montieren Sie nicht den Abluftschlauch, sondern lassen die warme Luft in den zu entfeuchtenden Raum zurückströmen. Sie müssen in diesem Fall allerdings einen Wasserablaufschlauch an den Abfluss anschließen, Kapitel I.

ENTFEUCHTUNGSBETRIEB

Zum Wählen der Betriebsart Entfeuchten drücken Sie die Schaltfläche ☐ auf der Fernbedienung oder die Betriebsartschaltfläche auf dem Bedienfeld. Das Gebläse läuft mit niedriger Geschwindigkeit.

Während das Gerät entfeuchtet, leuchtet die Entfeuchter-Kontrollleuchte ununterbrochen auf.

LUFTUMWÄLZUNG

In dieser Funktion wälzt das Gerät die Luft ausschließlich um. Die angesaugte Luft wird weder gekühlt noch entfeuchtet, sondern gefiltert. Wenn das Gerät auf diese Funktion eingestellt ist, sind folgende Handlungen möglich:

- Über die Taste ✗ stellen Sie die gewünschte Gebläsegeschwindigkeit ein. Wenn Sie auf die Taste ✗ drücken, verspringt die Gebläsegeschwindigkeit folgendermaßen:

✗ Niedrigste Geschwindigkeit

Mittlere Geschwindigkeit

Höchste Geschwindigkeit

AUTO Automatische Geschwindigkeit

4 Beim Ausschalten des Geräts wird die zuletzt eingestellte Funktion gespeichert.

5 Auf Wunsch können Sie die Timerfunktion benutzen. Mittels dieser Funktion schaltet das Gerät sich zu einer vorab eingestellten Zeit ein oder aus. Gehen Sie dazu folgendermaßen vor:

EINSCHALTEN

• Sorgen Sie dafür, dass das Gerät auf die richtige Funktion eingestellt ist
• Schalten Sie das Gerät aus, indem Sie auf die Taste 🔊 drücken. Achten Sie jedoch darauf, dass der Stecker richtig in der Steckdose steckt.
• Drücken Sie auf die Timertaste ☑. Die Lampe „Timer set“ beginnt zu brennen.
• Mit den Tasten 📷 und 🌐 wird eine Zeit von 1 bis 24 Stunden eingestellt.
• Nach Ablauf der eingestellten Zeit schaltet sich das Gerät ein.

AUSSCHALTEN

• Drücken Sie während des Betriebs des Geräts die √-Taste. Die Leuchte „Timer set“ fängt an zu brennen.
• Stellen Sie nun mit den Tasten ☑ und ☑ eine Zeit zwischen 1 und 24 Stunden ein.
• Nach Ablauf der eingestellten Zeit schaltet sich das Gerät aus.

ANMERKUNGEN!

Zur Verlängerung der Lebensdauer des Kompressors wurde er so eingestellt, dass er erst 3 Minuten nach dem (Wieder-)Einschalten anfängt zu arbeiten. Das Kühlsystem schaltet ab, wenn die Umgebungstemperatur niedriger ist als der eingestellte Wert. Die Ventilation findet jedoch weiterhin auf dem eingestellten Niveau statt. Wenn die Umgebungstemperatur über den eingestellten Wert steigt, beginnt die Kühlung wieder zu arbeiten.

SLEEP

6 Durch Betätigen der Sleep-Taste wird die Sleep-Funktion eingeschaltet. Die Sleep-Funktion kann nur in der Kühlfunktion eingeschaltet werden. Nach dem Einschalten der Sleep-Funktion wird die eingestellte Temperatur nach einer Betriebszeit von 1 Stunde um 1 °C erhöht. Nach einer Betriebszeit von zwei Stunden wird die eingestellte Temperatur nochmals um 1 °C erhöht. Die Klimaanlage hält nun die Temperatur.

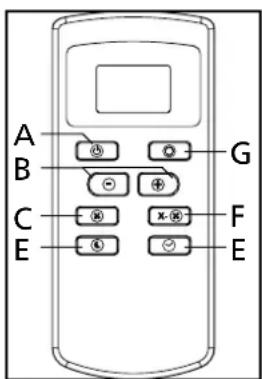

a. Ein/Aus-Taste b. Einstelltaste Timer-Zeit und Sollwert c. Taste Ventilatorgeschwindigkeit d. Taste Sleep-Funktion e. Taste Timer-Funktion f. Taste Nachlaufen Ventilator beim Ausschalten des Geräts g. Funktionsauswahltaste

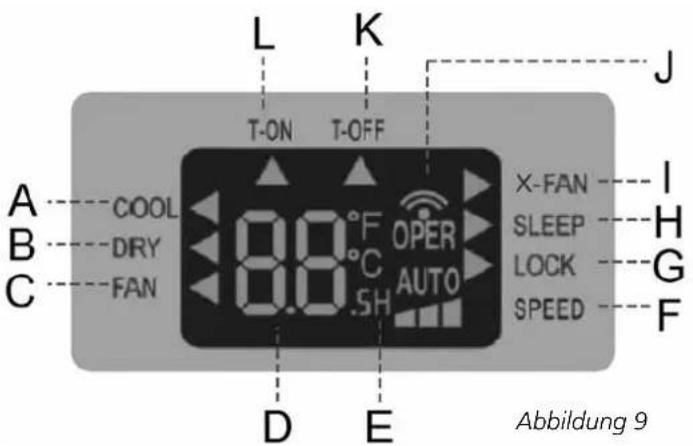

a. Kühlfunktion b. Entfeuchtungsfunktion c. Ventilatorfunktion d. Eingestellte Zeit bei Timer-Funktion oder eingestellte Temperatur e. „H“ blinkt beim Einstellen der Timer-Zeit f. Eingestellte Ventilatorgeschwindigkeit g. Tasten sind gesperrt h. Sleep-Funktion ist eingeschaltet i. Nachlaufen des Ventilators ist eingeschaltet j. Signal senden Fernbedienung k. Timer-Funktion Ausschalten Klimaanlage aktiviert I. Timer-Funktion Einschalten Klimaanlage aktiviert

Richten Sie die Vorderseite der Fernbedienung zum Bedienfeld der Klimaanlage. Der maximale Abstand beträgt 5 Meter.

Die Bedientasten der Fernbedienung haben dieselben Funktionen wie die des Bedienfelds. Die Funktionen sind mit der Fernbedienung auf dieselbe Weise einstellbar wie mit dem Bedienfeld der Klimaanlage, mit Ausnahme der Timer-Funktion.

Außerdem hat die Fernbedienung noch eine X-Fan-Funktion, und die Tasten der Fernbedienung können für ungewünschten Gebrauch gesperrt werden.

X-FAN

Durch Betätigen der X-Fan-Taste wird die X-Fan-Funktion eingeschaltet. Der Ventilator der Klimaanlage läuft nun nach dem Ausschalten des Geräts noch einige Zeit weiter.

LOCK

Durch das gleichzeitige Eindrücken der Tasten + und – werden die Tasten der Fernbedienung gesperrt. Durch nochmaliges Eindrücken der Tasten + und – werden die Tasten wieder entsperrt.

PROGRAMMIEREN DER TIMER-FUNKTION MIT DER FERNBEDIENUNG

Einstellen der Einschaltzeit

1. Stellen Sie den gewünschten Modus ein: Kühlen, Trocknen oder Ventilator. 2. Schalten Sie die Fernbedienung mit der Ein/Aus-Taste aus; auf dem Display ist nur noch die Temperatur sichtbar.

3. Drücken Sie die Timer-Taste. Der Pfeil unter T-on und der Buchstabe H beginnen zu blinken. 4. Mit den Tasten – und + kann die gewünschte Einschaltzeit eingestellt werden. 5. Richten Sie die Fernbedienung, während der Pfeil unter T-on und der Buchstabe H noch blinken, auf das Display der Klimaanlage und drücken Sie danach nochmals die Timer-Taste. Ein Piepton ist zu hören und die Timer-LED der Klimaanlage leuchtet auf. 6. Um die Timer-Funktion auszuschalten, drücken Sie die Ein/Aus-Taste und richten Sie dabei die Fernbedienung auf die Klimaanlage. Die Timer-LED schaltet sich aus. Die Timer-Funktion ist nun ausgeschaltet.

Einstellen der Ausschaltzeit

1. Stellen Sie den gewünschten Modus ein: Kühlen, Trocknen oder Ventilator. 2. Schalten Sie die Fernbedienung mit der Ein/Aus-Taste ein. 3. Drücken Sie die Timer-Taste. Der Pfeil unter T-off und der Buchstabe H beginnen zu blinken. 4. Mit den Tasten – und + kann die gewünschte Ausschaltzeit eingestellt werden. 5. Richten Sie die Fernbedienung, während der Pfeil unter T-off und der Buchstabe H noch blinken, auf das Display der Klimaanlage und drücken Sie danach nochmals die Timer-Taste. Ein Piepton ist zu hören und die Timer-LED der Klimaanlage leuchtet auf. 6. Um die Timer-Funktion auszuschalten, drücken Sie die Ein/Aus-Taste und richten Sie dabei die Fernbedienung auf die Klimaanlage. Die Timer-LED schaltet sich aus. Die Timer-Funktion ist nun ausgeschaltet.

Batterien einlegen

Entfernen Sie die Batterieklappe in Richtung des Pfeils, siehe Abbildung 10.

Legen Sie die neuen Batterien ein, achten Sie dabei auf die + und – Pole und setzen Sie die Batterieklappe wieder ein.

Verwenden Sie 2 LR03 AAA 1,5 Volt-Batterien. Verwenden Sie keine wiederaufladbaren Batterien oder Batterien eines anderen Typs.

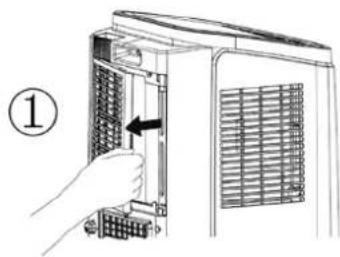

F LUFTFILTER

Die Klimaanlage ist mit zwei Siebfiltern ausgestattet, um die zirkulierende Luft zu filtern. Reinigen Sie die Filter jeweils nach einer Verwendung von zwei Wochen. Entfernen Sie erst den Filter an der Rückseite der Klimaanlage, daraufhin kann auch der Filter an der Seite aus der Klimaanlage herausgenommen werden (siehe Abbildung 11).

Reinigen Sie die Filter mit einer weichen Bürste. Bei hartnäckiger Verschmutzung können die Filter mit lauwarmem Wasser bei einer maximalen Temperatur von 40 °C ausgespült werden. Lassen Sie die Filter erst trocknen, bevor Sie diese wieder in die Klimaanlage einsetzen.

Der Luftauslass kann sowohl in horizontaler als auch in vertikaler Richtung verstellt werden. Zum Ändern des horizontalen Luftstroms drehen Sie die horizontalen Ausblaslamellen mit Hebel 1. Zum Ändern des vertikalen Luftstroms drehen Sie die mittlere horizontale Ausblaslamelle 2 (siehe Abbildung 12).

H ENTLEERUNG DES WASSERTANKS

Unter extremen Bedingungen muss der eingebaute Wasserbehälter möglicherweise entleert werden. Bei einem vollen Wasserreservoir zeigt das Display H8 an. Die Klimaanlage schaltet sich dann automatisch aus. Zum Entleeren des Wasserbehälters gehen Sie folgendermaßen vor:

1 Versuchen Sie nicht, das Gerät zu transportieren. Bei heftigen Bewegungen kann Wasser austreten. 2 Stellen Sie zunächst das Gerät aus und ziehen Sie dann den Stecker aus der Steckdose. 3 Stellen Sie eine Schale oder eine passende Schüssel auf den Boden unter die Abflussöffnung. 4 Ziehen Sie den Gummistopfen aus dem Abfluss und lassen Sie das Wasser aus dem Behälter laufen (± 0,5 L), Abbildung 13. 5 Schieben Sie den Stopfen wieder in den Abfluss, stecken Sie den Stecker wieder in die Steckdose und schalten Sie das Gerät wieder ein. Störungscode H8 ist nun nicht mehr sichtbar auf dem Display.

ANMERKUNG!

Während der Benutzung als Klimaanlage wird unter normalen Umständen das Kondenswasser durch den Abluftschlauch abgeführt.

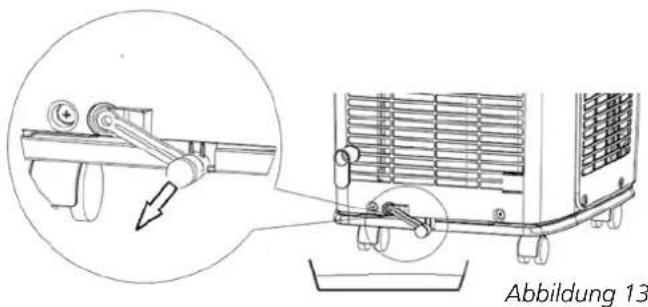

Zum Ablassen des Kondenswassers aus dem unteren Kondenswasserbehälter besteht die Möglichkeit, einen permanenten Schlauch mit Schlauchhalter anzuschließen. Zur Montage dieses Schlauchs mit Halter, siehe Kapitel I.

I MONTAGE ÜBRIGER MITGELIEFERTER TEILE

Montage permanenter Kondenswasserablass

Wenn die Klimaanlage in der Entfeuchtungsfunktion verwendet wird, muss ein Kondenswasserschlauch montiert werden.

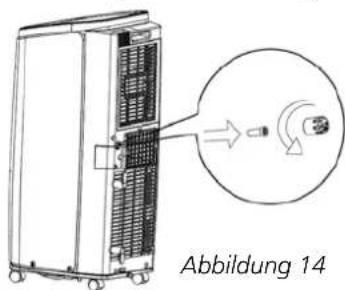

1 Entfernen Sie an der Rückseite des Geräts die Kondenswasserkappe, indem Sie diese linksherum drehen und nehmen Sie die Gummikappe aus dem Ablass (siehe Abbildung 14).

2 Schließen Sie die mitgelieferte Schlauchtülle H (siehe Abbildung 1) an diesen Ablass an (siehe Abbildung 15).

3 Schließen Sie einen Wasserschlauch (nicht im Lieferumfang enthalten) an die Schlauchtülle an (siehe Abbildung 16).

4 Der Kondenswasserschlauch muss an einen Abfluss oder Sammelbehälter angeschlossen werden.

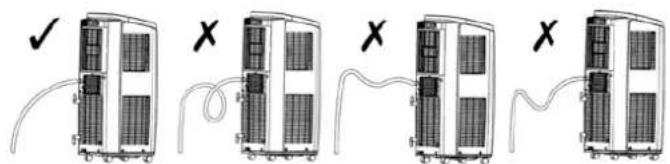

5 Achten Sie darauf, dass der Ableitungsschlauch nicht ins Wasser hängt und immer nach unten abläuft (siehe Abbildung 17).

1 Montieren Sie die mitgelieferten Kabelhaken E mit den Schrauben F (siehe Abbildung 1) auf der Rückseite der Klimaanlage (siehe Abbildung 18).

Montage des Ablaufschlauchs mit Schlauchhalter

Um das Kondenswasser aus dem unteren Sammelbehälter ablaufen zu lassen, wird ein Schlauchhalter mit der Klimaanlage mitgeliefert.

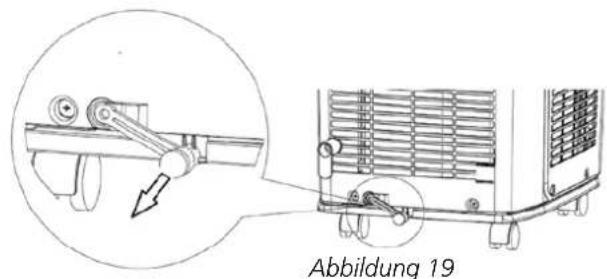

1 Entfernen Sie die Gummikappe (siehe Abbildung 19).

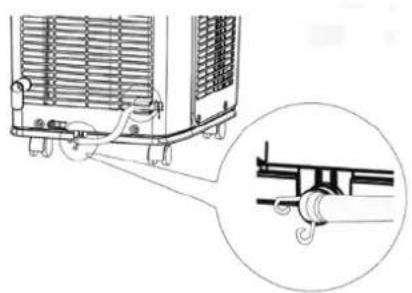

2 Schließen Sie den mitgelieferten Schlauch J (siehe Abbildung 1) an der Stelle der Gummikappe an (siehe Abbildung 20) und sichern Sie den Schlauch mit Schlauchklemme I.

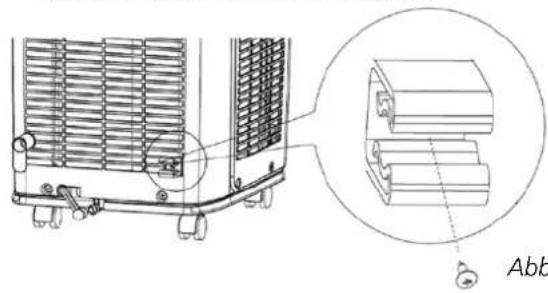

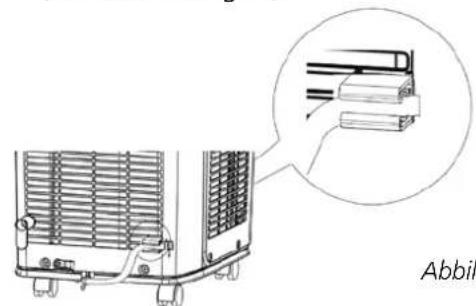

3 Montieren Sie den Schlauchhalter G (siehe Abbildung 1) an der Rückseite der Klimaanlage (siehe Abbildung 21).

4 Wenn der Schlauch nicht zum Ablaufenlassen des Kondenswassers verwendet wird, befestigen Sie den Schlauch im Schlauchhalter, um Lecks zu vermeiden (siehe Abbildung 22).

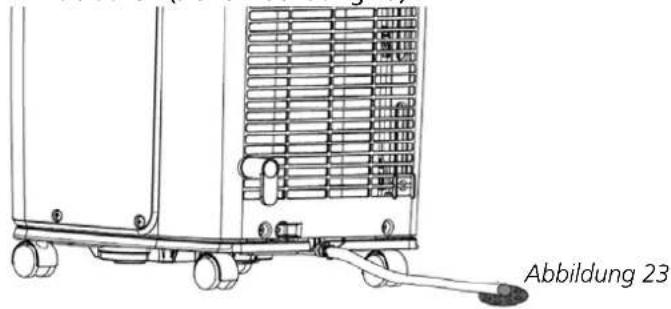

5 Um das Kondenswasser abzulassen, nehmen Sie den Schlauch aus dem Halter und lassen Sie das Kondenswasser in einen Abfluss oder Sammelbehälter ablaufen (siehe Abbildung 23).

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie das Gerät oder den Filter reinigen oder die Filter austauschen.

Das Gehäuse mit einem feuchten Tuch reinigen. Verwenden Sie keine aggressiven Chemikalien, Benzin, Lösungsmittel oder andere Reinigungsmittel. Anweisungen zur Pflege der Filter siehe Kapitel F (Luftfilter).

ANMERKUNG!

Gebrauchen Sie das Gerät nie ohne Siebfilter.

K AUFBEWAHRUNG

1 Entleeren Sie den Wasserbehälter (siehe Kapitel H). 2 Reinigen Sie den Gewebefilter (siehe Kapitel F). 3 Schalten Sie das Gerät einige Stunden im Ventilatormodus ein, sodass das Innere des Gerätes vollständig trocknen kann. 4 Das Stromkabel aufrollen, das Gerät vor Staub schützen und an einem trockenen und für Kinder unzugänglichen Ort aufbewahren.

L FEHLERBEHEBUNG

Problem Fehlersuche Lösung
Klimaanlage funktioniert nicht	Stromstörung? Auf Wiederkehren des Stroms warten.
	Hat sich der Stecker gelöst? Stecker wieder einstecken.
	Hat der Leistungsschalter oder die Sicherung ausgelöst?	Wenden Sie sich an einen Fachmann zum Austausch des Leistungsschalters oder der Sicherung.
	Liegt eine Fehlfunktion im Stromkreis vor?	Wenden Sie sich an einen Fachmann zum Austausch des Stromkreises.
	Wurde das Gerät ausgeschaltet und sofort wieder eingeschaltet?	Warten Sie 3 Minuten und schalten Sie das Gerät dann wieder ein.
Schlechte Kühlung (Heizung)	Ist die Spannung zu niedrig?	Warten Sie auf das Wiederkehren der Spannung.
	Ist der Luftfilter verschmutzt? Reinigen Sie den Luftfilter.
	Ist die Temperatur korrekt eingestellt? Ändern Sie die Temperatureinstellung.
	Sind Türen und Fenster geschlossen? Schließen Sie Türen und Fenster.
Klimaanlage empfängt das Signal der Fernbedienung nicht oder Fernbedienung reagiert nicht gut.	Wird das Gerät stark gestört (zum Beispiel durch statischen Druck, Spannungsschwankungen)?	Ziehen Sie den Stecker heraus. Stecken Sie den Stecker nach ca. 3 Minuten wieder ein und schalten Sie das Gerät ein.
	Befindet sich die Fernbedienung im Empfangsbereich?	Der Empfangsbereich der Fernbedienung beträgt 8 m. Gehen Sie nicht über diesen Bereich hinaus.
	Ist sie durch Hindernisse blockiert? Entfernen Sie die Hindernisse.
	Reagiert die Fernbedienung nicht gut?	Prüfen Sie die Batterien der Fernbedienung. Wenn die Spannung niedrig ist, tauschen Sie die Batterien aus.
	Befindet sich eine fluoreszierende Lampe im Raum?	Bewegen Sie die Fernbedienung nahe zur Klimaanlage.
		Schalten Sie die fluoreszierende Lampe aus und versuchen Sie es noch einmal.
Es kommt keine Luft aus der Klimaanlage	Ist Luftauslass oder Luftzufuhr blockiert? Entfernen Sie die Hindernisse.
	In Heizmodus, ist die eingestellte Raumtemperatur erreicht?	Innengeräte stoppen die Luftzufuhr, wenn die eingestellte Temperatur erreicht wurde.
	Wurde der Heizmodus gerade erst eingeschaltet?	Um keine kalte Luft auszublasen, wird das Ausblasen von Luft aus der Klimaanlage etwas verzögert. Dies ist eine normale Funktion.
	Wird der Verdampfer abgetaut (überprüfen Sie dies, indem Sie ihn aus dem Filter herausziehen)?	Das Abtauen des Verdampfers ist eine normale Funktion. Nachdem das Abtauen abgeschlossen wurde, wird der Betrieb wieder aufgenommen.
Die eingestellte Temperatur kann nicht verändert werden.	Läuft die Einheit im Auto-Modus?	Die Temperatur kann im Auto-Modus nicht verändert werden.
	Überschreitet die gewünschte Temperatur den Temperatureinstellbereich?	Temperatureinstellbereich: 16 °C – 30 °C.
Es entsteht ein unan-gehnehmer Geruch	Es befindet sich eine Geruchsquelle im Zimmer, wie Möbel, Zigaretten usw.	Entfernen Sie die Geruchsquelle. Reinigen Sie den Filter.
Es ist ein unnormales Geräusch während des Betriebs zu hören	Wird das Gerät durch zum Beispiel Gewitter oder Funk gestört?	Trennen Sie das Gerät von der Stromzufuhr, schließen Sie es wieder an und schalten Sie das Gerät dann wieder ein.
Es ist ein Geräusch von laufendem Wasser zu hören	Wurde das Gerät gerade ein- oder ausgeschaltet?	Das Fließen des Kältemittels in der Klimaanlage ist hörbar. Dies ist eine nor-male Funktion.

E5 Überstromschutz		Schalten Sie den Strom ab, schalten Sie dann das Gerät nach 10 Minuten wieder ein. Wenn noch immer „E5“ angezeigt wird, wenden Sie sich an einen Fachmann zur Wartung des Geräts.
H8 Das Gehäuse ist voll	Wasser.	1. Lassen Sie das Wasser aus dem Gehäuse ab.2. Wenn noch immer „H8“ angezeigt wird, wenden Sie sich an einen Fachmann zur Wartung des Geräts.
F1	Fehlfunktion des Umgebungstemperatursensors	Wenden Sie sich an einen Fachmann zur Behebung des Problems.
F2	Fehlfunktion des Verdampfertemperatursensors	Wenden Sie sich an einen Fachmann zur Behebung des Problems.
F0 Kältemittel leckt. System ist blockiert.		1. Legen Sie wieder Strom an das Gerät an, nachdem Sie es 30 Minuten ausgeschaltet und den Stecker abgezogen haben.2. Wenn die Fehlfunktion immer noch vorliegt, wenden Sie sich an den Aftersales-Service.
H3 Überlastschutz für Kompressor		1. Prüfen Sie, ob das Gerät hoher Temperatur und hoher Feuchtigkeit ausgesetzt wird. Wenn die Umgebungstemperatur zu hoch ist, schalten Sie das Gerät aus und setzen Sie es wieder in Betrieb, wenn die Umgebungstemperatur auf unter 35 °C gesunken ist.2. Prüfen Sie, ob Verdampfer und Kondensator durch Objekte blockiert werden; falls dies der Fall ist, entfernen Sie diese, schalten Sie das Gerät aus und setzen Sie es dann wieder in Betrieb.3. Wenn die Fehlfunktion noch immer vorliegt, wenden Sie sich an unser Aftersales-Servicecenter.
E8 Fehlfunktion Überlast
F4	Außenrohr-Temperatursensor ist unterbrochen/kurzgeschlossen.	Wenden Sie sich an einen Aftersales-Mitarbeiter, um das Problem zu beheben.

Versuchen Sie niemals, das Gerät selbst auseinander zu nehmen oder zu reparieren. Bei unsachgemäßen Reparaturen erlischt der Garantieanspruch. Durch unsachgemäße Reparaturen können Gefahren für den Benutzer entstehen.

M GARANTIEBESTIMMUNGEN

Für das Gerät wird ab dem Kaufdatum eine Garantie von 24 Monaten gewährt. Innerhalb dieser Zeit werden alle Material- und Herstellungsfehler kostenlos repariert. Dabei gelten nachstehende Regeln:

1. Alle weiter gehenden Schadenersatzansprüche, einschließlich der Vergütung von Folgeschäden, weisen wir nachdrücklich zurück.
2. Eine Reparatur oder ein Ersatz von Teilen während der Garantiezeit führt nicht zu einer Verlängerung der Garantie.
3. Die Garantie verfällt, falls Veränderungen vorgenommen, nicht die Originalersatzteile montiert oder Reparaturen vom Käufer oder einem Dritten durchgeführt wurden.
4. Teile, an denen normaler Verschleiß auftritt, wie etwa der Filter, fallen nicht unter die Garantie.
5. Die Garantie gilt nur dann, wenn der Original-Kassenbeleg (unverändert und vom Kaufdatum versehen) vorgelegt wird.
6. Die Garantie gilt nicht bei Schäden, die auf Verwahrlosung oder auf Handlungen zurückzuführen sind, die von den Beschreibungen in der Gebrauchsanweisung abweichen.
7. Die Versandkosten und das Versandrisiko des Gerätes, oder dessen Teile, gehen immer zu Lasten des Käufers.
8. Schaden, der dadurch verursacht wurde, dass die geeigneten Qlima-Filter nicht benutzt wurden, fällt nicht unter die Garantie.

Um unnötige Kosten zu vermeiden, raten wir Ihnen, immer zuerst die Gebrauchsanweisung genau durchzulesen. Sollte ein Problem auch dann noch nicht zu lösen sein, können Sie das Klimagerät für eine Reparatur zu Ihrem Händler zurückbringen.

Entsorgen Sie elektrische Geräte nicht im Hausmüll, nutzen Sie die Sammelstellen in Ihrer Gemeinde. Fragen Sie Ihre Gemeindeverwaltung nach den Standorten der Sammelstellen. Wenn elektrische Geräte unkontrolliert entsorgt werden, können während der Verwitterung gefährliche Stoffe ins Grundwasser und damit in die Nahrungskette gelangen, oder Flora und Fauna auf Jahre vergiftet werden. Wenn Sie das Gerät durch ein neues ersetzen, ist der Verkäufer gesetzlich verpflichtet, das alte mindestens kostenlos zur Entsorgung entgegenzunehmen. Batterien nicht ins Feuer werfen, sie können explodieren und gefährliche Flüssigkeiten ausstoßen. Wenn Sie die Fernbedienung ersetzen oder entsorgen, entnehmen Sie vorher die Batterien und entsorgen diese gemäß einschlägiger Gesetzgebung, da sie für die Umwelt schädlich sind.

Umweltinformationen: Dieses Gerät enthält im Kyoto-Protokoll abgedeckte fluorierte Treibhausgase. Es darf nur von geschulten Fachleuten gewartet oder auseinandergenommen werden.

Dieses Gerät enthält die in der obigen Tabelle aufgeführte Menge des Kältemittels R32. Lassen Sie das R32 nicht in die Atmosphäre entweichen. R32 ist ein fluoriertes Treibhausgas mit einem Treibhauspotenzial = 675.

Elektroartikel gehören nicht in den Hausmüll. Bitte entsorgen Sie sie den örtlichen Vorschriften gemäß. Erkundigen Sie sich eventuell bei der Behörde oder bei Ihrem Händler.

N TECHNISCHE DATEN

Angegebene Werte sind Richtwerte, Änderungen vorbehalten

Type		P426
Kühlleistung* W		2640
EE Class*		A
EER*		2.62
Leistungsaufnahme kW		1.01
Leistungsaufnahme Standby Modus	W	0.3
Stromverbrauch nom. A		4.4
Spannung V/Hz/F		230 / 50 / 1
Luftumwälzvol. max. m	3/h	330
Entfeuchtung max. ** L/24h		30
Raumkapazität m	3	65 - 90
Kompressortyp		rotierend
Kältemittel type/gr		R-32 / 350
Thermostat °C		16 - 30
Ventilatorstufen		3
Max. Schalldruckpegel (sound pressure level/sound power level)	dB(A)	54 / 64
Abmessungen (BxHxT) mm		315 x 770 x 395
Gewicht kg		27.5
Unit protection		IP X0
Fernbedienung		ja
Sicherungen		3.15A / 250V

* Gemäß EN14511 ** Entfeuchtung bei 32 °C, 80% relative Feuchtigkeit

B MEEGELEVERDE DELEN

N TECHNISCHE SPECIFICATIES
