KBH 6000 1 HA - Cuisinière Hotpoint Ariston - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière
Marque	Hotpoint Ariston
Modèle	KBH 6000 1 HA
Dimensions (L x H x P)	60 x 85 x 60 cm
Poids net	50 kg
Alimentation	Gaz (table) + Électricité (four)
Nombre de foyers	4 brûleurs gaz
Type de four	Four statique avec thermostat
Capacité du four	65 litres
Allumage	Allumage automatique intégré
Sécurité gaz	Robinet de sécurité et thermocouple
Fonctions principales	Cuisson au gaz, cuisson au four traditionnel
Nettoyage	Brûleurs démontables, émail facile à nettoyer
Entretien	Nettoyer régulièrement les brûleurs et le four
Pièces détachées	Disponibles via service après-vente
Réparabilité	Indice de réparabilité : 7,5/10
Classe énergétique	Classe A (four)
Alimentation électrique	230 V / 50 Hz (pour four)
Type de gaz	Gaz naturel (G20) ou butane/propane (convertible)
Accessoires fournis	Grille, lèchefrite, manuel d'utilisation

FOIRE AUX QUESTIONS - KBH 6000 1 HA Hotpoint Ariston

Comment allumer le four de la cuisinière KBH 6000 1 HA ?

Tournez le bouton du four sur la position souhaitée et appuyez sur le bouton d'allumage (allumage automatique) jusqu'à ce que le brûleur s'allume. Maintenez enfoncé quelques secondes pour activer le thermocouple de sécurité.

Que faire si un brûleur de la table ne s'allume pas ?

Vérifiez que les brûleurs sont bien secs et propres, que le gaz est ouvert et que les électrodes sont en bon état. Si le problème persiste, contactez le service après-vente.

Comment nettoyer la table de cuisson en gaz ?

Retirez les grilles et les brûleurs, lavez-les à l'eau chaude savonneuse, séchez soigneusement et remontez. Utilisez un chiffon humide pour les surfaces émaillées. Évitez les produits abrasifs.

Quelle est la capacité du four ?

Le four a une capacité d'environ 65 litres, adapté pour des plats familiaux.

Puis-je utiliser la cuisinière au gaz butane/propane ?

Oui, le modèle est convertible pour gaz butane/propane. Il faut remplacer les injecteurs et ajuster le débit d'air selon les instructions du manuel.

Comment régler la température du four ?

Tournez le thermostat sur la température désirée (de 50°C à 250°C). Un voyant s'allume, puis s'éteint lorsque la température est atteinte.

La cuisinière a-t-elle un verrouillage enfant ?

Non, ce modèle n'est pas équipé de verrouillage enfant. Surveillez les enfants à proximité.

Que faire si la flamme du four s'éteint pendant la cuisson ?

Coupez le gaz, attendez quelques minutes, puis rallumez en suivant la procédure. Si le problème se répète, le thermocouple est peut-être défaillant.

Où trouver des pièces détachées pour la KBH 6000 1 HA ?

Contactez le service après-vente Hotpoint Ariston ou un revendeur agréé. Les pièces courantes (brûleurs, injecteurs) sont disponibles.

Comment entretenir le four pour éviter les odeurs ?

Nettoyez régulièrement les parois du four avec un chiffon humide et du vinaigre blanc. Évitez les salissures incrustées en utilisant une lèchefrite.

MODE D'EMPLOI KBH 6000 1 HA Hotpoint Ariston

Français, 13English,7

Espanol, 19

Português, 25

KBH 6034 DO/HA

KBH 6024 DO/HA

KBH 6024 DO CL/HA

KBH 6024 DO IX/1/HA

KBH 6014 D/HA

KBH 6014/1/HA

KBH 6014 D IX/1/HA

KBH 6004/1/HA

KBH 6004 IX/1/HA

KBH 6000/1/HA

KBH 6000 IX/1/HA

Sommario

Installazione, 2-3

Posizionamento

Français, 13English,7

Espanol, 19

Português, 25

KBH 6034 DO/HA

KBH 6024 DO/HA

KBH 6024 DO CL/HA

KBH 6024 DO IX/1/HA

KBH 6014 D/HA

KBH 6014/1/HA

KBH 6014 D IX/1/HA

KBH 6004/1/HA

KBH 6004 IX/1/HA

KBH 6000/1/HA

KBH 6000 IX/1/HA

Contents

Installation, 8-9

Positioning

Français, 13English,7

Espanol, 19

Português, 25

KBH 6034 DO/HA

KBH 6024 DO/HA

KBH 6024 DO CL/HA

KBH 6024 DO IX/1/HA

KBH 6014 D/HA

KBH 6014/1/HA

KBH 6014 D IX/1/HA

KBH 6004/1/HA

KBH 6004 IX/1/HA

KBH 6000/1/HA

KBH 6000 IX/1/HA

Sommaire

Installation, 14-15

Positionnement

Raccordement de la table au four

Mise au rebut

Description de l'appareil, 16

Les foyers radiants

Les manettes de commande

Réglage des foyers extensibles

Précautions et conseils, 17

Conseils d'utilisation de l'appareil

Sécurité générale

Nettoyage et entretien, 18

Mise hors tension

Nettoyage de l'appareil

Démontage de la table

! Conserver ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lire attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de l'appareil.

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils).

! L'installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.

Encastrement

Pour garantir le bon fonctionnement de l'appareil, il faut que le meuble possède des caractéristiques bien précises:

• le matériau du plan d'appui doit pouvoir résister à une température d'environ 100°C;
• en cas d'installation de la table de cuisson au-dessus d'un four, il faut que ce dernier soit équipé d'un dispositif de refroidissement par ventilation forcée;
• éviter d'installer la table de cuisson au-dessus d'un lave-vaisselle : si c'est le cas, prévoir une séparation étanche entre les deux appareils;
• selon la table de cuisson à installer (voir figures), la découpe du meuble doit avoir les dimensions suivantes :

Aération

Pour permettre une bonne aération et pour éviter toute surchauffe des surfaces autour de l'appareil, la table de cuisson doit être positionnée:

- à au moins 40 mm de distance du mur arrière et à au moins 600 mm de distance de toute autre surface verticale;

- de manière à ce qu'il reste au moins 10 mm de distance entre la découpe d'encastrement et le meuble en dessous.

Fixation

Il est impératif d'assurer l'encastrement de l'appareil sur un plan d'appui parfaitement plat.

Les déformations provoquées par une mauvaise fixation risquent d'altérer les caractéristiques de la table de cuisson ainsi que ses performances.

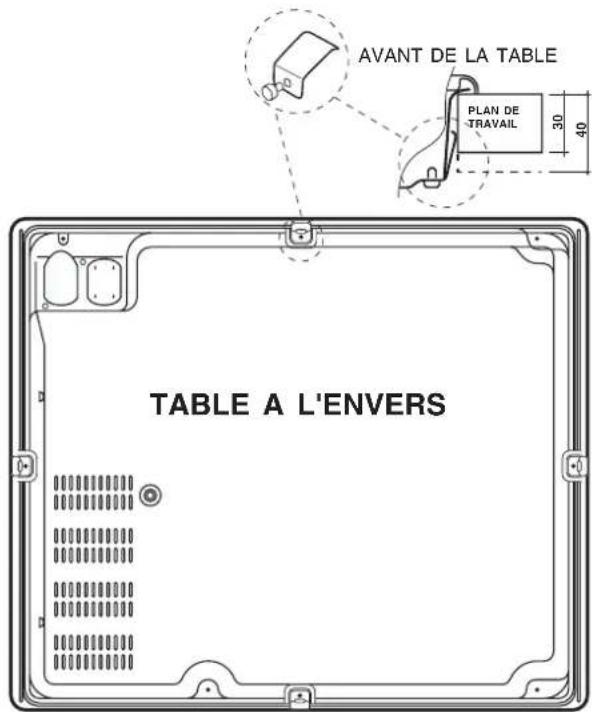

MONTAGE DES RESSORTS DE FOND

Au-deussus d'un meuble vide ou tiroir

Un vide sanitaire de 40 mm minimum est nécessaire ou qu'une ouverture de 5 mm sur la largeur du meuble.

Ouverture 5mm mini. sur toute la largeur de la table.

Raccordement de la table au four

Cet appareil ne peut fonctionner que s'il est raccordé à des fours spécifiques dont vous trouverez la liste dans la pochette documents.

KBH 6004/1/HA-KBH 6000/1/HA

KBH 6034 DO/HA-KBH 6024 DO/HA-KBH 6024 DO/1/HA

FOUR ENCASTRÉ

KBH 6014/1/HA-KBH 6014 D/HA

FOUR ENCASTRÉ

Cet appareil est conforme aux Directives Communautaires suivantes :

• 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives
• 89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications successives
• 93/68/CEE du 22/07/93 et modifications successives.

Mise au rebut

• Mise au rebut du matériel d'emballage : se conformer aux réglementations locales, les emballages pourront ainsi être recyclés.
• La directive européenne 2002/96/CE relative aux déchets d'équipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains courants. Les appareils usagés doivent faire l'objet d'une collecte séparée pour optimiser le taux de récupération et de recyclage des matériaux qui les composent et empêcher tout danger pour la santé et pour l'environnement. Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu'ils font l'objet d'une collecte sélective. Pour de plus amples renseignements sur la mise au rebut des électroménagers, les possesseurs peuvent s'adresser au service public prévu à cet effet ou aux commerçants.

Les foyers radiants

Ce type de foyer est composé de nombreuses spires qui garantissent la bonne répartition de la chaleur sur le fond du récipient et assurent la réussite de toutes les cuissons douces: mijotage, sauce ou réchauffage.

TABLES	KBH 6034 DO KBH 6024 DO KBH 6024 DO/1		KBH 6014 D KBH 6014 D/1
Foyers	Puissance (en W)	Diamètre (en mm)	Puissance (en W)	Diamètre (en mm)
Arrière gauche	R 1200 140	R 1200 140
Avant gauche	RD 1000/2200	210 RD 1000/2200 210
Arrière droit	RO 1000/1800	180 R 1400 160
Avant droit	R 1400 160	R 1800 180
Puissance totale 6600 6600
	R = radiant simple, RO = radiant ovale, RD = radiant double

TABLES KBH 6014/1 KBH 6004/1 KBH 6000/1
Foyers	Puissance (en W)	Diamètre (en mm)	Puissance (en W)	Diamètre (en mm)	Puissance (en W)	Diamètre (en mm)
Arrière gauche	R 2300	210	R 2100	210	R 1700	180
Avant gauche	R 1200	140	R 1200	140	R 1200	140
Arrière droit	R 1400	160	R 1200	140	R 1200	140
Avant droit	R 1800	180	R 1700	180	R 1700	180
Puissance totale	6700		6200		5800
	R = radiant simple, RO = radiant ovale, RD = radiant double

Les tableaux ci-dessous vous indiquent comment utiliser les foyers de manière optimale.

KBH 6034 DO/HA-KBH 6024 DO/HA-KBH 6014 D/HA-KBH 6014/1/HA-KBH 6024 DO/1/HA

Puissance	Type de plats
1	Beurre ou chocolat fondu
2/3	Réchauffage des liquides
4/5	Préparation des crèmes et sauces
6/7	Cuisson des pots au feu, blanquettes, entremets
8/9	Cuisson des pâtes et du riz
10/11	Saisie des viandes, poissons, omelettes
12	Fritures

KBH 6004/1/HA-KBH 6000/1/HA

Puissance	Type de plats
0	éteint
1	cuisson de légumes verts, poissons
2	cuisson de pommes de terre (vapeur), soupes,pois chiche, haricots
3	cuisson de pommes de terre (vapeur), soupes,pois chiche, haricots
4	pour rôtir (moyen)
5	pour rôtir (fort)
6	pour rissoler pour porter à ébullition de gros volumes

Tant que la température des foyers est supérieure à 60°C, même après l'arrêt, les indicateurs de chaleur résiduelle restent allumés pour prévenir le risque de brûlure.

Les manettes de commande

Réglage des foyers extensibles

Les foyers extensibles (concentrique ou ovale) sont matérialisés sur le verre par une zone de chauffe double.

Pour n'utiliser que la petite zone, tournez la manette de commande de 1 à 12 selon la puissance de chauffe que vous désirez.

Pour utiliser la grande zone, amenez la manette sur la position ⚙ et réglez ensuite la puissance souhaitée.

Cas particulier - KBH 6034 DO/HA

La manette de la cuisinière qui correspond au foyer choisi sert normalement à commander la zone intérieure du foyer.

Le foyer extensible dans son ensemble (tant la zone intérieure que la zone extérieure) est commandé par une touche spécifique située sur la table de cuisson

Pour régler enfin la température souhaitée jusqu'à 12 positions, servez-vous de la manette.

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Conseils d'utilisation de l'appareil

Pour obtenir de meilleures performances de la table de cuisson :

- utiliser des casseroles à fond plat pour qu'elles adhèrent parfaitement à la zone de chauffe ;

- utiliser toujours des casseroles dont le diamètre couvre complètement la zone de chauffe de façon à ce que toute la chaleur disponible puisse être utilisée ;

• veiller à ce que la base des casseroles soit toujours sèche et propre, pour garantir un bon contact et une longue durée de vie des foyers mais aussi des casseroles ;
• éviter d'utiliser des casseroles qui sont aussi utilisées sur les brûleurs à gaz : la concentration de chaleur des brûleurs à gaz peut déformer le fond de la casserole qui perd son adhérence;
• ne jamais laisser un foyer allumé sans casserole car, dans ce cas, le niveau maximum de chaleur est atteint très rapidement et les éléments chauffants risquent de s'endommager.

Sécurité générale

• Cet appareil a été conçu pour un usage familial, de type non professionnel.
• Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne pas toucher à l'appareil si l'on est pieds nus ou si l'on a les mains ou les pieds mouillés ou humides.
• Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi. Ne pas utiliser la table comme plan de dépose ou comme planche à découper.

• Le plan vitrocéramique résiste aux chocs mécaniques, il peut toutefois se fendre (ou même se briser) sous l'effet d'un choc provoqué par un objet pointu, tel qu'un ustensile par exemple. Dans ce cas, débrancher immédiatement l'appareil du réseau électrique et s'adresser à un centre d'assistance technique.

• Si la surface de la table est félée, éteindre l'appareil pour éviter tout risque d'électrocution.

• Éviter que le cordon d'alimentation d'autres petits électroménagers touche à des parties chaudes de la table de cuisson.
• Ne pas oublier que la température des foyers reste assez élevée pendant trente minutes au moins après leur extinction. La chaleur résiduelle est aussi signalée par un voyant (voir Mise en marche et Utilisation).
• Garder à bonne distance de la table de cuisson tout objet qui pourrait fondre, des objets en plastique ou en aluminium par exemple, ou des produits à haute teneur en sucre. Faire très attention aux emballages, au film plastique et au papier aluminium : au contact des surfaces encore chaudes ou tièdes, ils risquent d'endommager gravement la table.
• S'assurer que les manches des casseroles soient toujours tournés vers l'intérieur de la table de cuisson pour éviter tout risque d'accident.
• Ne pas tirer sur le câble pour débrancher la fiche de la prise de courant.
• N'effectuer aucune opération de nettoyage ou d'entretien sans avoir auparavant débranché la fiche de la prise de courant.
• Ne pas poser d'objets métalliques (couteaux, cuillères, couvercles, etc.) sur la table, ils risquent de devenir brûlants.
• Avis à toute personne portant un pacemakerAvis à tou ou autre implant médical actif ;ou autre implant médic La table est conforme à toutes les réglementations en matière d'interférences électromagnétiques.

Par conséquent, ce produit est parfaitement conforme à toutes les dispositions légales (directives 89/336/CEE). Il a été conçu de manière à ne pas provoquer d'interférences à d'autres appareils électriques utilisés, pourvu que ceux-ci soient également conformes aux réglementations susmentionnées.

La table induction génère des champs électromagnétiques à courte portée.

Afin d'éviter tout risque d'interférence entre la table de cuisson et le pacemaker, ce dernier devra être fabriqué conformément à la réglementation en vigueur.

A ce propos, nous ne pouvons assurer que la conformité de notre produit. Pour tous renseignements quant à la conformité ou à des problèmes éventuels d'incompatibilité, nous vous prions de bien vouloir vous adresser à votre médecin traitant ou au fabricant du pacemaker.

Mise hors tension

Avant toute opération de nettoyage ou d'entretien couper l'alimentation électrique de l'appareil.

Nettoyage de l'appareil

! Ne jamais utiliser de détergents abrasifs ou corrosifs, tels que des bombes aérosols pour grilloirs et fours, des détacheurs et dérouilleurs, des poudres à récurer ou des éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface.

! Ne jamais nettoyer l'appareil avec des nettoyeurs vapeur ou haute pression.

• Pour un entretien courant, passer une éponge humide sur la surface de la table et essuyer avec du papier essuie-tout.
• Si la table est sale, frotter avec un produit d'entretien adapté au verre vitrocéramique, rincer et essuyer.
• Les salissures en relief s'enlèvent à l'aide d'un grattoir. Opérez dès que possible, ne pas attendre que l'appareil soit refroidi afin d'éviter une incrustation des salissures. L'utilisation d'une éponge en fil d'acier inoxydable - spécifique pour verre vitrocéramique - imprégnée d'eau savonneuse donne d'excellents résultats.

• Tout objet, matière plastique ou sucre ayant accidentellement fondu sur la table de cuisson doit être aussitôt enlevé à l'aide du grattoir tant que la surface est encore chaude.

• Une fois que la table est propre, elle peut être traitée avec un produit d'entretien et de protection spécial : celui-ci forme un film invisible qui protège la surface en cas de débordement accidentel. Opérer de préférence quand l'appareil est tiède ou froid.

• Prendre soin de toujours bien rincer à l'eau claire et d'essuyer la table : les résidus des produits pourraient en effet s'incruster lors d'une prochaine cuisson.

Cadre en acier inox \*

Un contact prolongé avec une eau très calcaire ou l'utilisation de nettoyants contenant du phosphore peuvent tacher l'acier inox.

Nous conseillons de rincer abondamment et de bien essuyer après entretien. Il est préférable d'éliminer rapidement tout débordement d'eau s'il y a lieu.

! Certaines tables ont un cadre en aluminium ressemblant à de l'acier inox. Ne pas utiliser de produits d'entretien et de dégraissage ne convenant pas pour l'aluminium.

Démontage de la table

Si le démontage de la table de cuisson s'avère nécessaire :

1. enlever les vis qui fixent les ressorts de centrage sur les côtés;
2. desserrer les vis des crochets de fixation dans les coins;
3. dégager la table de cuisson du meuble.

! Il est vivement déconseillé d'essayer d'accéder aux mécanismes internes pour tenter une réparation. En cas de panne, contacter le service d'assistance technique.

ES

Italiano, 1

Français, 13English,7

Français, 13English,7

Espanol, 19

Português, 25

KBH 6034 DO/HA

KBH 6024 DO/HA

KBH 6024 DO CL/HA

KBH 6024 DO IX/1/HA

KBH 6014 D/HA

KBH 6014/1/HA

KBH 6014 D IX/1/HA

KBH 6004/1/HA

KBH 6004 IX/1/HA

KBH 6000/1/HA

KBH 6000 IX/1/HA

Índice

PT

Instalação, 26-27

Posicionamento
