KBH 6000 1 HA - Cucina Hotpoint Ariston - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cucina
Marca	Hotpoint Ariston
Modello	KBH 6000 1 HA
Dimensioni (L x A x P)	60 x 85 x 60 cm
Peso netto	50 kg
Alimentazione	Gas (piano) + Elettricità (forno)
Numero di fuochi	4 bruciatori a gas
Tipo di forno	Forno statico con termostato
Capacità del forno	65 litri
Accensione	Accensione automatica integrata
Sicurezza gas	Rubinetto di sicurezza e termocoppia
Funzioni principali	Cottura a gas, cottura al forno tradizionale
Pulizia	Bruciatori smontabili, smalto facile da pulire
Manutenzione	Pulire regolarmente i bruciatori e il forno
Ricambi	Disponibili tramite assistenza post-vendita
Riparabilità	Indice di riparabilità: 7,5/10
Classe energetica	Classe A (forno)
Alimentazione elettrica	230 V / 50 Hz (per forno)
Tipo di gas	Gas naturale (G20) o butano/propano (convertibile)
Accessori forniti	Griglia, leccarda, manuale d'uso

Domande frequenti - KBH 6000 1 HA Hotpoint Ariston

Come accendere il forno della cucina KBH 6000 1 HA ?

Ruotate la manopola del forno sulla posizione desiderata e premete il pulsante di accensione (accensione automatica) finché il bruciatore non si accende. Tenete premuto alcuni secondi per attivare la termocoppia di sicurezza.

Cosa fare se un bruciatore del piano non si accende ?

Verificate che i bruciatori siano ben asciutti e puliti, che il gas sia aperto e che gli elettrodi siano in buono stato. Se il problema persiste, contattate l'assistenza post-vendita.

Come pulire il piano di cottura a gas ?

Rimuovete le griglie e i bruciatori, lavateli con acqua calda e sapone, asciugateli accuratamente e rimontateli. Usate un panno umido per le superfici smaltate. Evitate prodotti abrasivi.

Qual è la capacità del forno ?

Il forno ha una capacità di circa 65 litri, adatto per piatti familiari.

Posso usare la cucina a gas butano/propano ?

Sì, il modello è convertibile per gas butano/propano. Bisogna sostituire gli iniettori e regolare il flusso d'aria secondo le istruzioni del manuale.

Come regolare la temperatura del forno ?

Ruotate il termostato sulla temperatura desiderata (da 50°C a 250°C). Una spia si accende, poi si spegne quando la temperatura è raggiunta.

La cucina ha un blocco bambini ?

No, questo modello non è dotato di blocco bambini. Sorvegliate i bambini nelle vicinanze.

Cosa fare se la fiamma del forno si spegne durante la cottura ?

Spegnete il gas, attendete qualche minuto, poi riaccendete seguendo la procedura. Se il problema si ripete, la termocoppia potrebbe essere difettosa.

Dove trovare ricambi per la KBH 6000 1 HA ?

Contattate il servizio assistenza Hotpoint Ariston o un rivenditore autorizzato. I ricambi comuni (bruciatori, iniettori) sono disponibili.

Come mantenere il forno per evitare odori ?

Pulite regolarmente le pareti del forno con un panno umido e aceto bianco. Evitate incrostazioni utilizzando una leccarda.

MANUALE UTENTE KBH 6000 1 HA Hotpoint Ariston

Collegamento del piano di cottura al forno

Smaltimento

Descrizione dell'apparecchio, 4

Gli elementi radianti

Le manopole di comando

Regolazione delle zone di cottura estendibili

Precauzioni e consigli, 5

Consigli pratici per l'uso dell'apparecchio

Sicurezza generale

Manutenzione e cura, 6

Escludere la corrente elettrica

Pulire l'apparecchio

Smontare il piano

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).
! L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.

Incasso

Per garantire un buon funzionamento dell'apparecchio è necessario che il mobile abbia le caratteristiche adatte:

• il piano d'appoggio deve essere di materiale resistente al calore, a una temperatura di circa 100°C;
• se si desidera installare il piano cottura sopra un forno, questo deve essere provvisto di un sistema di raffreddamento a ventilazione forzata;
• evitare di installare il piano cottura sopra una lavastoviglie: all'occorrenza frapporre un elemento di separazione a tenuta stagna fra i due apparecchi;
• a seconda del piano cottura che si desidera installare (vedi figure), il vano del mobile deve avere le seguenti dimensioni:

Aerazione

Per consentire un'adeguata aerazione e per evitare il surriscaldamento delle superfici attorno all'apparecchio, il piano cottura deve essere posizionato:

- a una distanza minima di 40 mm dalla parete retrostante e di 600 mm da qualsiasi altra superficie verticale;

- in modo da mantenere una distanza minima di 10 mm fra il vano per l'incasso e il mobile sottostante.

Fissaggio

L'installazione dell'apparecchio deve essere effettuata su un piano d'appoggio perfettamente piano. Le eventuali deformazioni provocate da un errato fissaggio potrebbero alterare le caratteristiche e le prestazioni del piano cottura.

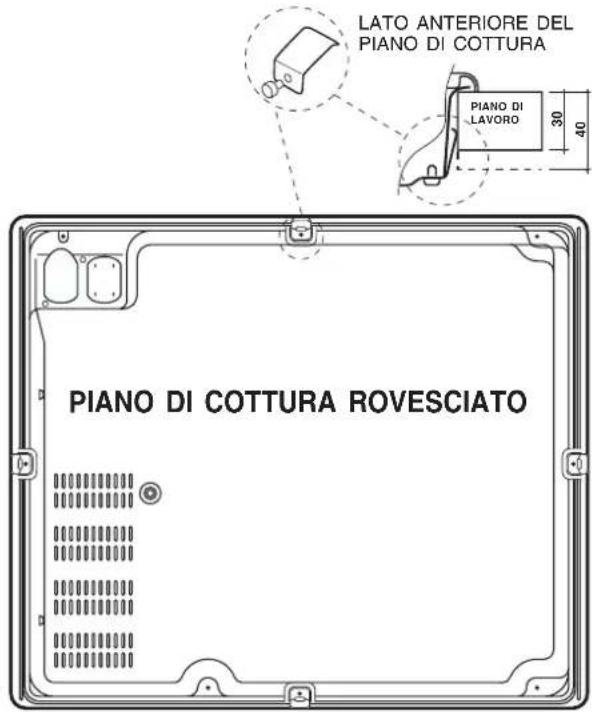

MONTAGGIO DELLE MOLLE SUL LATO INFERIORE

Sopra un mobile vuoto o un cassetto

È necessaria una intercapedine di almeno 40 mm o una apertura di 5 mm sulla larghezza del mobile.

Apertura di almeno 5 mm sull'intera larghezza del piano.

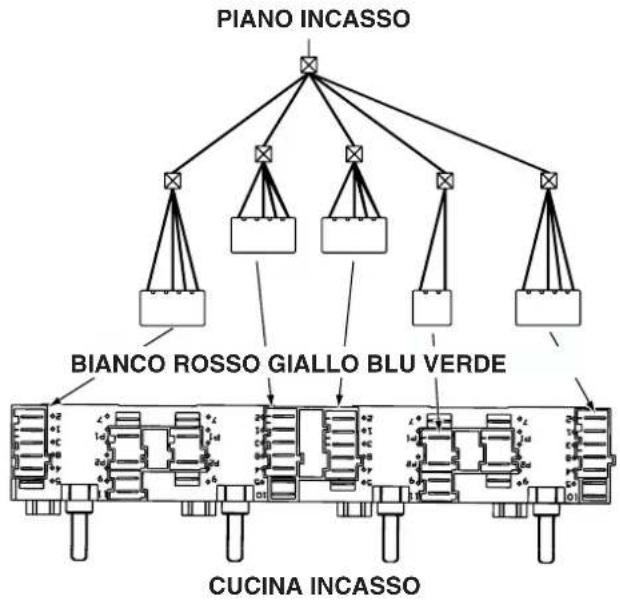

Collegamento del piano di cottura al forno

Questo apparecchio può funzionare unicamente se collegato a forni specifici, un elenco dei quali è contenuto nella busta della documentazione.

KBH 6004/1/HA-KBH 6000/1/HA

KBH 6034 DO/HA-KBH 6024 DO/HA-KBH 6024 DO/1/HA

KBH 6014/1/HA-KBH 6014 D/HA

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni
• 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni
• 93/68/CEE del 22/07/93 e successive modificazioni.

Smaltimento

- Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

- La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Gli elementi radianti

Questo tipo di elemento è composto da una molteplicità di spire che garantiscono la ripartizione uniforme del calore sul fondo del recipiente, per una perfetta riuscita di tutte le cotture a fuoco basso: stufati, salse o piatti da riscaldare.

PIANI COTTURA	KBH 6034 DO/HAKBH 6024 DO/HAKBH 6024 DO/1/HA		KBH 6014 D/HAKBH 6014 D/1/HA
Zone di cottura	Potenza(in W)	Diametro(in mm)	Potenza(in W)	Diametro(in mm)
Posteriore sx	R 1200 140	R 1200 140
Anteriore sx	RD 1000/2200	210 RD 1000/2200	210
Posteriore dx	RO 1000/1800	180 R 1400 160
Anteriore dx	R 1400 160	R 1800 180
Potenza totale 6600	6600
	R = radiante singolo, RO = radiante ovale, RD = radiante doppio

PIANI COTTURA KBH 6014/1/HA KBH 6004/1/HA KBH 6000/1/HA
Zone di cottura	Potenza(in W)	Diametro(in mm)	Potenza(in W)	Diametro(in mm)	Potenza(in W)	Diametro(in mm)
Posteriore sx	R 2300	210 R 2	100 210	R 1700	180
Anteriore sx	R 1200	140 R 1	200 140	R 1200	140
Posteriore dx	R 1400	160 R 1	200 140	R 1200	140
Anteriore dx	R 1800	180 R 1	700 180	R 1700	180
Potenza totale	6700		6200		5800
	R = radiante singolo, RO = radiante ovale, RD = radiante doppio

Le seguenti tabelle forniscono utili indicazioni per un utilizzo ottimale delle varie zone di cottura.

KBH 6034 DO/HA-KBH 6024 DO/HA-KBH 6014 D/HA-KBH 6014/1/HA-KBH 6024 DO/1/HA

Potenza	Tipo di cottura
1	Burro o cioccolato fuso
2/3	Riscaldamento di liquidi
4/5	Preparazione di creme e salse
6/7	Cottura di carni lesse, blanquette, entremets
8/9	Cottura di pasta e riso
10/11	Cottura a fuoco vivo di carni, pesce, omelette
12	Fritture

KBH 6004/1/HA-KBH 6000/1/HA

Potenza	Tipo di cottura
0	spento
1	cottura di verdura fresca, pesce
2	cottura di patate (al vapore), minestre, ceci, fagioli
3	cottura di patate (al vapore), minestre, ceci, fagioli
4	per arrostire (medio)
5	per arrostire (forte)
6	per rosolare per far bollire grandi quantità di acqua

Finché la temperatura delle zone di cottura rimane superiore a 60 °C, anche dopo l'arresto, gli indicatori di calore residuo restano accesi per prevenire il rischio di ustioni.

Le manopole di comando

Sono poste sul cruscotto del forno e permettono la regolazione continua della potenza di ciascuna zona riscaldante (da 1 a 12 o da 1 a 6).

Regolazione delle zone di cottura estendibili

Le zone di cottura estendibili (concentrica o ovale) si distinguono per la presenza di una doppia zona riscaldante sul vetro.

Per utilizzare unicamente la zona piccola, ruotare la manopola di comando da 1 a 12, in base alla potenza di riscaldamento desiderata.

Per utilizzare la zona grande, portare la manopola in posizione Ⓐ, quindi impostare la potenza desiderata.

Caso particolare - KBH 6034 DO/HA

Con la manopola di comando della cucina relativa alla piastra scelta si aziona normalmente soltanto la zona interna della piastra. Per azionare la piastra estensibile completa (sia la zona interna che quella esterna) premere il tasto ● posto sul piano cottura. Ora si può regolare la temperatura desiderata con la stessa manopola fino a 12.

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Consigli pratici per l'uso dell'apparecchio

Per ottenere le migliori prestazioni dal piano di cottura:

- adoperare pentole con fondo piatto per essere certi che aderiscano perfettamente alla zona riscaldante;

- adoperare sempre pentole di diametro sufficiente a coprire completamente la zona riscaldante, in modo da garantire lo sfruttamento di tutto il calore disponibile;

• accertarsi che il fondo delle pentole sia sempre perfettamente asciutto e pulito, per garantire la corretta aderenza e una lunga durata, sia alle zone di cottura che alle pentole stesse;
• evitare di utilizzare le stesse pentole utilizzate sui bruciatori a gas: la concentrazione di calore sui bruciatori a gas può deformare il fondo della pentola, che perde aderenza;
  • non lasciare mai una zona di cottura accesa senza pentola poiché il suo riscaldamento, raggiungendo rapidamente il livello massimo, potrebbe danneggiare gli elementi riscaldanti.

Sicurezza generale

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.

• L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Non utilizzare il piano come superficie di appoggio, né come tagliere.

• Il piano in vetroceramica è resistente agli urti meccanici, tuttavia può incrinarsi (o eventualmente frantumarsi) se colpito con un oggetto appuntito, quale un utensile. In questi casi, scollegare immediatamente l'apparecchio dalla rete di alimentazione e rivolgersi all'Assistenza.

• Se la superficie del piano è incrinata, spegnere l'apparecchio per evitare la possibilità di scosse elettriche.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del piano cottura.
• Non dimenticare che la temperatura delle zone di cottura rimane piuttosto elevata per almeno trenta minuti dopo lo spegnimento. Il calore residuo è segnalato anche da un indicatore (vedi Avvio e utilizzo).
• Tenere a debita distanza dal piano cottura qualsiasi oggetto che potrebbe fondere, ad esempio oggetti in plastica, in alluminio o prodotti con un elevato contenuto di zucchero. Fare particolare attenzione a imballaggi e pellicole in plastica o alluminio: se dimenticati sulle superfici ancora calde o tiepide possono causare un grave danno al piano.
• Assicurarsi che i manici delle pentole siano sempre rivolti verso l'interno del piano cottura per evitare che vengano urtati accidentalmente.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.
• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.
• Non posare oggetti metallici (coltelli, cucchiai, coperchi, ecc.) sul piano perché possono diventare caldi.
• Avvertenza per i portatori di pacemaker o altri dispositivi medici impiantabili attivi:

Il piano cottura è conforme a tutte le normative vigenti in materia di interferenze elettromagnetiche. Questo prodotto è pertanto perfettamente rispondente a tutti i requisiti di legge (direttive 89/336/CEE). È stato progettato in modo da non creare inferenze ad altre apparecchiature elettriche utilizzate, a condizione che anche queste siano conformi alle suddette normative.

Il piano cottura a induzione genera campi elettromagnetici a breve portata.

Per evitare ogni rischio di interferenze tra il piano di cottura e il pacemaker, quest'ultimo dovrà essere realizzato in conformità alle normative vigenti.

A tale riguardo, possiamo garantire unicamente la conformità del nostro prodotto. Per informazioni sulla conformità o eventuali problemi di incompatibilità, si prega di rivolgersi al proprio medico curante o alla casa produttrice del pacemaker.

Escludere la corrente elettrica

Prima di ogni operazione isolare l'apparecchio dalla rete di alimentazione elettrica.

Pulire l'apparecchio

! Evitare l'uso di detergenti abrasivi o corrosivi, quali i prodotti in bombolette spray per barbecue e forni, smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimediabilmente la superficie.
! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.
- Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina.
- Se il piano è particolarmente sporco, strofinare con un prodotto specifico per la pulizia delle superfici in vetroceramica, sciacquare e asciugare.
- Per rimuovere gli accumuli di sporco più consistenti servirsi di un apposito raschietto. Intervenire non appena possibile, senza attendere che l'apparecchio si sia raffreddato, per evitare l'incrostazione dei residui. Eccellenti risultati si possono ottenere usando una spugnetta in filo d'acciaio inossidabile - specifica per piani in vetroceramica - imbevuta di acqua e sapone.
- In caso sul piano cottura si fossero accidentalmente fusi oggetti o materiali quali plastica o zucchero, rimuoverli con il raschietto immediatamente, finché la superficie è ancora calda.

• Una volta pulito, il piano può essere trattato con un prodotto specifico per la manutenzione e la protezione: la pellicola invisibile lasciata da questo prodotto protegge la superficie in caso di scolamenti durante la cottura. Si raccomanda di eseguire queste operazioni con l'apparecchio tiepido o freddo.
• Ricordarsi sempre di risciacquare con acqua pulita e asciugare accuratamente il piano: i residui di prodotti potrebbero infatti incrostarsi durante la successiva cottura.

Telaio in acciaio inox \*

L'acciaio inossidabile può macchiarsi per effetto di un'acqua molto calcarea lasciata per un periodo di tempo prolungato a contatto dello stesso oppure a causa di prodotti per la pulizia contenenti fosforo. Si consiglia di sciacquare abbondantemente e asciugare con cura dopo la pulizia del piano. In caso di versamenti d'acqua, intervenire rapidamente asciugando con cura.

! Alcuni piani cottura hanno una cornice in alluminio somigliante all'acciaio inox. Non utilizzare prodotti per la pulizia e lo sgrassaggio non idonei per l'alluminio.

Smontare il piano

Nel caso si renda necessario smontare il piano cottura:

1. togliere le viti che fissano le molle di centraggio sui lati;
2. allentare le viti dei ganci di fissaggio sugli angoli;
3. estrarre il piano cottura dal vano del mobile.

! Raccomandiamo di evitare di accedere ai meccanismi interni per tentare una riparazione. In caso di guasto, contattare l'Assistenza.
