KBH 6000 1 HA - Fogão Hotpoint Ariston - Manual de utilização gratuito

Tipo de produto	Fogão
Marca	Hotpoint Ariston
Modelo	KBH 6000 1 HA
Dimensões (L x A x P)	60 x 85 x 60 cm
Peso líquido	50 kg
Alimentação	Gás (mesa) + Eletricidade (forno)
Número de bocas	4 queimadores a gás
Tipo de forno	Forno estático com termostato
Capacidade do forno	65 litros
Acendimento	Acendimento automático integrado
Segurança a gás	Torneira de segurança e termopar
Funções principais	Cozimento a gás, cozimento em forno tradicional
Limpeza	Queimadores removíveis, esmalte fácil de limpar
Manutenção	Limpar regularmente os queimadores e o forno
Peças de reposição	Disponíveis através do serviço pós-venda
Reparabilidade	Índice de reparabilidade: 7,5/10
Classe energética	Classe A (forno)
Alimentação elétrica	230 V / 50 Hz (para forno)
Tipo de gás	Gás natural (G20) ou butano/propano (conversível)
Acessórios fornecidos	Grelha, tabuleiro, manual de utilização

Perguntas frequentes - KBH 6000 1 HA Hotpoint Ariston

Como acender o forno do fogão KBH 6000 1 HA ?

Gire o botão do forno para a posição desejada e pressione o botão de acendimento (acendimento automático) até que o queimador acenda. Mantenha pressionado por alguns segundos para ativar o termopar de segurança.

O que fazer se um queimador da mesa não acender?

Verifique se os queimadores estão secos e limpos, se o gás está aberto e se os eletrodos estão em bom estado. Se o problema persistir, contate o serviço pós-venda.

Como limpar a mesa de cozimento a gás?

Remova as grelhas e os queimadores, lave-os com água quente e sabão, seque cuidadosamente e monte novamente. Use um pano úmido para superfícies esmaltadas. Evite produtos abrasivos.

Qual é a capacidade do forno?

O forno tem capacidade de aproximadamente 65 litros, adequado para pratos familiares.

Posso usar o fogão a gás butano/propano?

Sim, o modelo é conversível para gás butano/propano. É necessário substituir os injetores e ajustar o fluxo de ar de acordo com as instruções do manual.

Como ajustar a temperatura do forno?

Gire o termostato para a temperatura desejada (de 50°C a 250°C). Uma luz acende e depois apaga quando a temperatura é atingida.

O fogão tem travamento infantil?

Não, este modelo não possui travamento infantil. Supervisione as crianças por perto.

O que fazer se a chama do forno apagar durante o cozimento?

Desligue o gás, aguarde alguns minutos e reacenda seguindo o procedimento. Se o problema se repetir, o termopar pode estar com defeito.

Onde encontrar peças de reposição para a KBH 6000 1 HA?

Contate o serviço pós-venda Hotpoint Ariston ou um revendedor autorizado. As peças comuns (queimadores, injetores) estão disponíveis.

Como fazer manutenção no forno para evitar odores?

Limpe regularmente as paredes do forno com um pano úmido e vinagre branco. Evite sujeiras incrustadas usando um tabuleiro.

MANUAL DE UTILIZADOR KBH 6000 1 HA Hotpoint Ariston

Espanol, 19 Português, 25

KBH 6034 DO/HA

KBH 6024 DO/HA

KBH 6024 DO CL/HA

KBH 6024 DO IX/1/HA

KBH 6014 D/HA

KBH 6014/1/HA

KBH 6014 D IX/1/HA

KBH 6004/1/HA

KBH 6004 IX/1/HA

KBH 6000/1/HA

KBH 6000 IX/1/HA

Sumario

Instalación, 20-21

Colocación

Ligação do plano de cozedura ao forno

Eliminação

Descrição do aparelho, 28

Os elementos irradiantes

Os selectores de comando

Regulação das zonas de cozedura extensíveis

Precauções e conselhos, 29

Conselhos práticos para utilizar esta aparelhagem

Segurança geral

Manutenção e cuidados, 30

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências.

! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento

! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos).

! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objectos.

Encaixe

Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas:

• o material do plano de apoio deve resistir a uma temperatura de aproximadamente 100°C;
• se desejar instalar o plano de cozedura sobre um forno, este deve ser equipado com de um sistema de arrefecimento com ventilação forçada;
• evite instalar o plano de cozedura sobre uma máquina de lavar louça: se for faze-lo, instale um elemento de separação entre os dois aparelhos com retenção hermética;
• conforme o plano de cozedura que desejar instalar (veja figuras), o vão do móvel deverá ter as seguintes dimensões:

Ventilação

Para consentir uma adequada ventilação e para evitar o superaquecimento das superfícies ao redor do aparelho, o plano de cozedura deve ser posicionado:

- a uma distância mínima de 40 mm da parede de trás e de 600 mm de quaisquer outras superfícies verticais;

- de forma a manter uma distância mínima de 10 mm entre o vão para o encaixe e o móvel abaixo dele.

Fixação

A instalação do aparelho deve ser realizada sobre uma superfície de apoio perfeitamente plana. As deformações eventualmente provocadas por uma fixação errada poderão alterar as características e as performances do plano de cozedura.

MONTAGEM DOS GRAMPOS DO LADO DE BAIXO

Sobre um móvel vazio ou uma gaveta

É necessário deixar uma câmara-de-ar de pelo menos 40 mm ou uma abertura de 5 mm na largura do móvel.

Abertura de pelo menos 5 mm em toda a largura do plano.

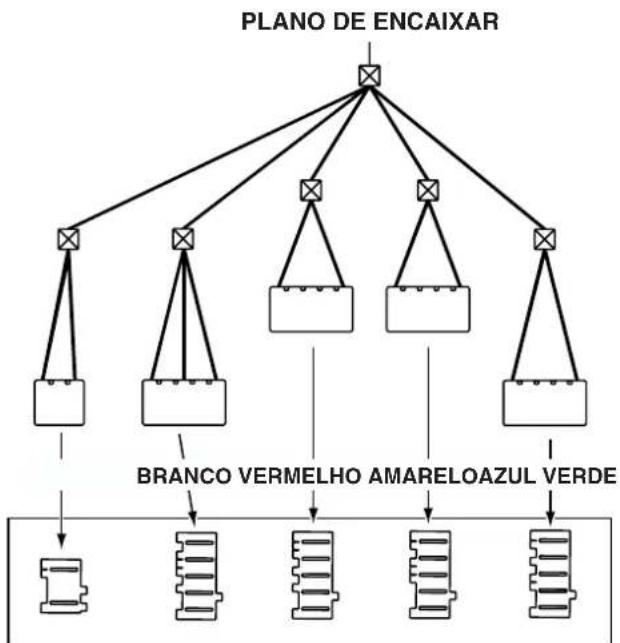

Ligação do plano de cozedura ao forno

Este aparelho pode funcionar unicamente se estiver ligado a fornos específicos, há uma lista destes no sobrescrito da documentação.

KBH 6004/1/HA-KBH 6000/1/HA

KBH 6034 DO/HA-KBH 6024 DO/HA-KBH 6024 DO/1/HA PLANO DE ENCAIXAR

FOGÃO DE ENCAIXAR

KBH 6014/1/HA-KBH 6014 D/HA

FOGÃO DE ENCAIXAR

Este aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia:

• 73/23/CEE de 19/02/73 (Baixa Tensão) e posteriores modificações
• 89/336/CEE de 03/05/89 (Compatibilidade Electromagnética) e posteriores modificações
• 93/68/CEE de 22/07/93 e posteriores modificações.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.
• A directiva Europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos não mais utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produtos para lembrar o dever de colecta selectiva.

Para maiores informações sobre a correcta eliminação dos electrodomésticos, os proprietários poderão contactar o serviço de colecta público ou os revendedores.

Os elementos irradiantes

Este tipo de elemento é constituído por uma multiplicidade de espirais que asseguram uma repartição uniforme do calor no fundo do recipiente, para um resultado perfeito de todas as cozeduras com fogo lento: cozidos, molhos ou para aquecer pratos.

PLANOS COZEDURA	KBH 6034 DO/HA KBH 6024 DO/HA KBH 6024 DO/1/HA		KBH 6014 D/HA KBH 6014 D/1/HA
Zonas de cozedura	Potência (em W)	Diâmetro (em mm.)	Potência (em W)	Diâmetro (em mm.)
Traseiro esq.	R 1200 140	R 1200 140
Dianteiro esq.	RD 1000/2200	210 RD 1000/2200 210
Traseiro dir.	RO 1000/1800	180 R 1400 160
Dianteiro dir.	R 1400 160	R 1800 180
Potência total 6600	6600
	R = irradiante único, RO = irradiante oval, RD = irradiante duplo

PLANOS COZEDURA	KBH 6014/1/HA KBH		6004/1/HA KBH 6000/1/HA
Zonas de cozedura	Potência (em W)	Diâmetro (em mm.)	Potência (em W)	Diâmetro (em mm.)	Potência (em W)	Diâmetro (em mm.)
Traseiro esq.	R 2300	210	R 2100 210	R 1700	180
Dianteiro esq.	R 1200	140	R 1200 140	R 1200	140
Traseiro dir.	R 1400	160	R 1200 140	R 1200	140
Dianteiro dir.	R 1800	180	R 1700 180	R 1700	180
Potência total	6700		6200		5800
	R = irradiante único, RO = irradiante oval, RD = irradiante duplo

As seguintes tabelas fornecem indicações úteis para utilizar da melhor maneira as várias zonas de cozedura.

KBH 6034 DO/HA-KBH 6024 DO/HA-KBH 6014 D/HA-KBH 6014/1/HA-KBH 6024 DO/1/HA

Potência	Tipo de cozedura
1	Manteiga ou chocolate derretido
2/3	Esquentar líquidos
4/5	Preparação de cremes e molhos
6/7	Cozedura de carnes cozidas, guisados, entremets
8/9	Cozedura de massas e arroz
10/11	Cozedura com fogo forte de carnes, peixe, omeletes
12	Frituras

KBH 6004/1/HA-KBH 6000/1/HA

Potência	Tipo de cozedura
0	apagado
1	cozedura de hortaliças frescas e peixe
2	cozedura de batatas (ao vapor), sopas, grão-de-bico e feijão
3	cozedura de batatas (ao vapor), sopas, grão-de-bico e feijão
4	para assar (médio)
5	para assar (forte)
6	para corar, para ferver grandes quantidades de água.

Enquanto a temperatura das zonas de cozedura permanecer acima de 60 °C, mesmo depois de apagadas, os indicadores de calor residuo permanecerão acesos para evitar o risco de queimaduras.

Os selectores de comando

Estão situadas no painel frontal do forno e possibilitam a regulação contínua da potência de cada uma das zonas aquecedoras (de 1 a 12 ou de 1 a 6).

Regulação das zonas de cozedura extensíveis

As zonas de cozedura extensíveis (concêntrica ou oval) distinguem-se porque há uma zona aquecedora dupla no vidro.

Para utilizar unicamente a zona pequena, gire o selector de comando de 1 rumo o 12, em função da potência de aquecimento que desejar. Para utilizar a zona grande, coloque o selector na posição ⚙ e, em seguida, defina a potência que desejar.

Com o punho de comando da cozinha relativa à chapa escolhida acciona-se normalmente somente a zona interna da chapa. Para accionar a chapa existensível completa (seja a zona interna que aquela externa) premer a tecla ● posta no plano de cozedura. Agora pode ser regulada a temperatura desejada com o mesmo punho até 12.

! Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Conselhos práticos para utilizar esta aparelhagem

Para obter as melhores performances da placa:

- empregue panelas com fundo chato, para ter a certeza que haverá uma perfeita aderência à zona de aquecimento.

- empregue sempre panelas com diâmetro suficiente para cobrir inteiramente a zona de aquecimento, de maneira que se aproveite inteiramente o calor disponível.

• certifique-se que o fundo das panelas esteja sempre perfeitamente enxuto e limpo, para assegurar uma aderência certa e uma longa durabilidade não somente das zonas de cozedura, mas também das próprias panelas.
• evite utilizar as mesmas panelas que emprega nos queimadores a gás: a concentração de calor nos queimadores a gás poderá deformar o fundo das panelas, que desta maneira perderá aderência;
• nunca deixe uma zona de cozedura acesa sem uma panela, porque o seu aquecimento, ao chegar rapidamente ao nível máximo, poderá danificar os elementos de aquecimento.

Segurança geral

• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.
• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.
• Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos.

• Este aparelho deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto. Não utilize o plano como superfície de apoio ou como tábua de cortar.

• A placa de vitrocerâmica é resistente às batidas mecânicas, entretanto pode rachar-se (ou eventualmente partir-se) se for batida com um objecto pontiagudo, com um utensílio. Nestes casos, desligue imediatamente o aparelho da rede de alimentação e contacte a assistência técnica.

• Se a superfície do plano estiver rachada, desligue o aparelho para evitar a possibilidade de choques eléctricos.
• Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do plano de cozedura.
• Não se esqueça que a temperatura das zonas de cozedura permanece muito alta pelo menos trinta minutos depois de apagadas. O calor resíduo é sinalizado também por um indicador (veja Início e utilização).
• Mantenha a devida distância da placa quaisquer objectos que podem se derreter, por exemplo, objectos de plástico, de alumínio ou produtos com um alto conteúdo de açúcar. Preste muita atenção com as embalagens e as películas de plástico ou alumínio: se deixá-los sobre as superfícies enquanto ainda estiverem quentes ou mornas, podem causar um dano grave à placa.
• Certifique-se que as pegas das panelas fiquem sempre viradas para o lado interno do plano de cozedura para evitar batidas acidentais.
• Não puxe pelo cabo para desligar a ficha da tomada eléctrica, pegue pela ficha.
• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica.
• Não apoie objectos metálicos (facas, colheres, tampas, etc.) sobre o plano porque podem ficar quentes.
• Advertência para os portadores deAdvertência para os pacemaker ou outros dispositivos médicospacemaker o implantáveis activos:implantáveis activos:

O plano de cozedura é conforme a todas as normativas em vigor em matéria de interferências electromagnéticas.

Este produto responde portanto perfeitamente a todos os requisitos de lei (directivas 89/336/CEE). Foi projectado de modo que não crie interferências a outras aparelhagens eléctricas utilizadas, desde que as mesmas também sejam conformes às directivas acima citadas.

O plano de cozedura por indução gera campos electromagnéticos de curto alcance.

Para evitar qualquer risco de interferências entre o plano de cozedura e o pacemaker, este último deverá ser realizado em conformidade com as normativas em vigor.

Em relação a isto, podemos garantir unicamente a conformidade do nosso produto. Para informações sobre a conformidade ou eventuais problemas de incompatibilidade, contacte o seu médico ou o fabricante do pacemaker.

Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica.

Limpeza do aparelho

! Evite o emprego de detergentes abrasivos ou corrosivos, tais como sprays para churrasqueiras e fornos, tira-manchas e produtos contra ferrugem, detergentes em pó e esponjas com superfície abrasiva. podem arranhar irremediavelmente a superfície.

! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.

- Para a manutenção ordinária, é suficiente lavar o plano com uma esponja húmida e, em seguida, enxugar com papel absorvente de cozinha.

- Se o plano estiver muito sujo, esfregue com um produto específico para limpeza de superfícies em vidro cerâmica *, enxagúe e enxugue.

- Para tirar as acumulações de sujidade maiores, use uma espátula apropriada. Intervenha assim que possível, sem aguardar que o aparelho arrefeça, para evitar que resíduos grudem. Podem ser obtidos excelentes resultados se usar uma esponja especial de fios de aço inoxidável específica para planos em vidro cerâmica, molhada de água e sabão.

- No caso em que no plano de cozedura tenham-se acidentalmentefundidos objectos ou materiais como plástico ou açúcar, removê-los imediatamente com a espátula, até que a superfície esteja ainda quente.

- Depois de limpo, o plano poderá ser tratado com um produto específico para a manutenção e a protecção: a película invisível deixada por este produto protegerá a superfície se algo for derramado durante a cozedura. É recomendável realizar estas operações com o aparelho morno ou frio.

* Há somente em alguns modelos.

- Lembre-se sempre de enxaguar com água limpa e enxugar o plano com cuidado: para não acontecer de resíduos de produtos grudarem-se na sucessiva cozedura.

Quadro em aço inoxidável \*

O aço inoxidável pode manchar-se por causa da alta quantidade de calcário na água em contacto durante muito tempo com o metal, ou por causa de produtos de limpeza muito agressivos que contenham fósforo.

É aconselhável enxaguar com água abundante e enxugar com cuidado, depois de ter limpado o plano. Se for derramada água, enxugue-a rapidamente com cuidado.

! Alguns planos de cozedura tem uma moldura de alumínio parecida com o aço inoxidável. Não utilize produtos para a limpeza e o desengorduramento não idóneos para o alumínio.

Desmontar o plano

Caso seja necessário desmontar o plano de cozedura:

1. remova os parafusos que fixam as molas de centragem nos lados;
2. solte os parafusos dos ganchos de fixação nos ângulos;
3. extraia o plano de cozedura do vão do móvel.

! Recomendamos que se evite tentar o acesso aos mecanismos internos para tentar uma reparação. Em caso de avaria, contactar a Assistência técnica.
