Type de produit	Hotte de cuisine encastrable ou colonne
Marque	Bosch
Modèle	DKE655D
Largeur	60 cm
Profondeur	50 cm
Hauteur (min-max)	59-102 cm
Poids net	15 kg
Alimentation électrique	220-240 V ~ 50 Hz
Puissance totale	200 W
Débit d'air max (extraction)	600 m³/h
Niveau sonore max	65 dB(A)
Nombre de vitesses	3 + intensif
Type de commande	Boutons poussoirs
Éclairage	1 x LED 3 W
Filtre à graisse	Filtre métallique lavable au lave-vaisselle
Filtre à charbon (optionnel)	Modèle : DHZ8225 (rechange)
Mode d'évacuation	Extraction ou recirculation
Diamètre de sortie	150 mm
Matériau	Inox brossé
Fonctions spéciales	Signal de saturation des filtres, recirculation possible
Sécurité	Protection thermique moteur, arrêt automatique en cas de surchauffe
Entretien	Filtre à graisse lavable mensuellement, filtre à charbon remplaçable tous les 6 mois
Pieces detachees et reparabilite	Disponibles pendant 10 ans (filtres, moteur, ampoules)
Garantie	2 ans
Classe d'efficacité énergétique	A

FOIRE AUX QUESTIONS - DKE655D BOSCH

Comment installer la hotte DKE655D ?

La hotte doit être montée à une hauteur de 65-75 cm au-dessus d'une cuisson électrique ou 75-85 cm pour une cuisson à gaz. Suivez les instructions de la notice pour le fixer au mur et raccorder l'évacuation (si mode extraction). Pour une installation en recirculation, installez le kit de charbon (en option).

Comment nettoyer les filtres à graisse ?

Les filtres métalliques se nettoient au lave-vaisselle (programme 50 °C) ou à la main avec une brosse et du détergent. Laissez-les sécher complètement avant de les remettre. Il est conseillé de les nettoyer tous les mois ou dès que le témoin de saturation s'allume.

Peut-on utiliser la hotte en mode recirculation ?

Oui, la hotte DKE655D peut fonctionner en recirculation. Vous devez alors installer un filtre à charbon (réf. DHZ8225) pour piéger les odeurs. Le filtre doit être remplacé tous les 6 mois.

Comment changer l'ampoule LED ?

L'éclairage LED est intégré et doit être remplacé par un professionnel agréé. Contactez le service après-vente Bosch pour obtenir les pièces détachées.

Pourquoi la hotte fait-elle du bruit ?

Un bruit anormal peut provenir d'un filtre obstrué, d'une mauvaise installation ou de pièces desserrées. Vérifiez les filtres, resserrez les vis et assurez-vous que la hotte est correctement montée. Le niveau sonore normal maxi est de 65 dB(A).

Comment régler les vitesses ?

Utilisez les boutons poussoirs sur la façade : appuyez successivement pour passer de la vitesse 1 (faible) à 3 (forte) et maintenez enfoncé le bouton intensif pour un boost temporaire. Une LED indique la vitesse active.

Que signifie le clignotement du voyant ?

Un voyant clignotant indique que les filtres à graisse doivent être nettoyés (après environ 30 heures d'utilisation). Après nettoyage, remettez le compteur à zéro en appuyant sur le bouton correspondant pendant 3 secondes (voir notice).

Faut-il un conduit d'évacuation obligatoire ?

Non, la hotte peut être utilisée sans conduit en mode recirculation (avec filtre à charbon). En mode extraction, il faut un conduit d'évacuation vers l'extérieur d'au moins 150 mm de diamètre.

Où trouver les pièces détachées ?

Les pièces détachées (filtres, ampoules, moteur) sont disponibles auprès du service après-vente Bosch ou sur le site pieces-detachees.bosch. Utilisez la référence exacte de votre modèle DKE655D.

La hotte aspire-t-elle correctement ?

Vérifiez que le conduit d'évacuation n'est pas obstrué, que les filtres sont propres et que la hotte est adaptée au volume de la pièce (débit max 600 m³/h). Pour une meilleure efficacité, utilisez la vitesse intensive.

MODE D'EMPLOI DKE655D BOSCH

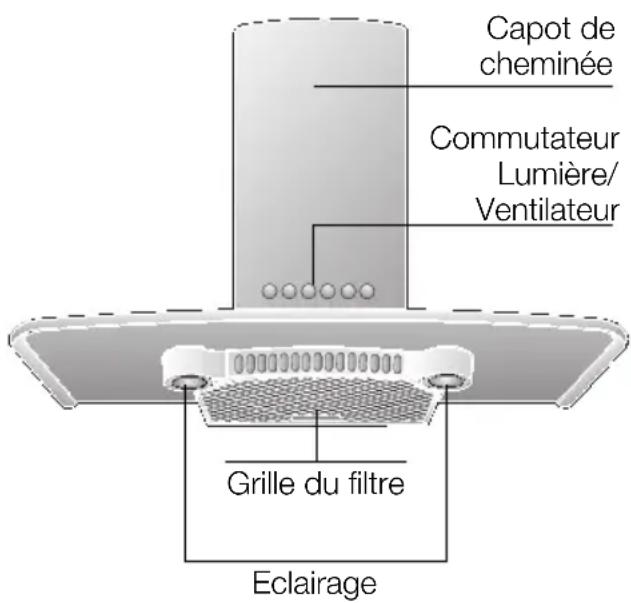

Description de l'appareil

Modes de fonctionnement

Air évacué à l'extérieur:

□ Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre à graisse avant de regagner l'atmosphère extérieure.
□ Ce filtre retient les particules grasses solides en suspension dans les buées de cuisson.
□ Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaissent.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

Modes de fonctionnement

On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Air recyclé:

□ La hotte doit, dans ce cas, être équipée d'un filtre au charbon actif (voir le filtre et son entretien).

⚠️ Vous pouvez vous procurer le kit de montage complet ainsi que les filtres de rechange auprès de votre revendeur spécialisé.

Vous trouverez les numéros de référence des accessoires correspondants à la fin de la présente notice d'utilisation.

□ Le ventilateur de la hotte aspirante aspire les buées qui traversent le filtre à graisse et celui à charbon actif avant de revenir dans la cuisine.
□ Le filtre à graisse retient les particules solides en suspension dans les buées de cuisson.
□ Le filtre à charbon actif retient les substances odoriférantes.

Avant la première utilisation

Remarques importantes:

□ La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

□ Cette hotte aspirante est conforme aux dispositions de sécurité applicables. Les réparations ne doivent être effectuées que par un spécialiste.

Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur.

□ Lisez attentivement la présente notice d'emploi avant d'utiliser votre appareil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l'appareil.

□ Rangez la présente notice de montage et d'emploi soigneusement pour pouvoir la remettre à un futur propriétaire de l'appareil.

⚠ Si l'appareil est endommagé, sa mise en service est proscrite.

⚠️ Le branchement et la mise en service ne doivent être effectués que par un spécialiste.

⚠ Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créer des risques.

⚠ Eliminez les matériaux d'emballage conformément à la réglementation (voir la notice de montage).

⚠️ Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille.

⚠ Remplacez immédiatement les ampoules défectueuses pour empêcher une surcharge des ampoules restantes.

⚠️ N'utilisez jamais la hotte aspirante sans filtre à graisse.

⚠ Les graisses ou huiles surchauffées peuvent s'enflammer facilement. Par conséquent, surveillez toujours les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles.

⚠️ Ne flambez aucun mets sous la hotte. Les flammes risqueraient d'atteindre le filtre à graisse et d'y mettre le feu.

⚠ L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).

Table de cuisson au gaz / Cuisinières à gaz

Utilisez toujours les foyers au gaz correctement.

Important:

Les flammes produites par les foyers au gaz doivent toujours être recouvertes par la vaisselle de cuisson.

Dans le cas contraire, la hotte aspirante pourrait être endommagée par la chaleur intense dégagée par les flammes nues du foyer.

Dérangements

Si vous avez des questions à poser ou en cas de dérangement, appelez s.v.p. le service après-vente.

(Voir la liste des agences du service après-vente).

Lors de votre appel, veuillez mentionner les numéros suivants:

N° E

FD

Inscrivez les numéros correspondants de votre hotte dans le cadre ci-dessus. Ces numéros se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de filtre retirée.

Utilisation de la hotte aspirante

⚠️ La méthode la plus efficace pour supprimer les buées de cuisson consiste à:

□ Enclencher la hotte aspirante en début de cuisson.
□ Eteindre la hotte aspirante quelques seulement minutes après la fin de la cuisson.

Réglage du ventilateur sur la vitesse désirée:

□ Appuyez sur la touche correspondante.

Coupure du ventilateur:

□ Appuyez sur la touche 0

Grâce à l'aspiration intensive la hotte atteint sa puissance maximum. Cette dernière n'est que brièvement nécessaire.

Eclairage:

□ Appuyez sur la touche ⚙ pour enclencher et couper l'éclairage.
□ Vous pouvez utiliser l'éclairage à tout moment, même quand le ventilateur est éteint.

Filtre et entretien

Filtres à graisse:

Vous pouvez utiliser divers filtres pour retenir les particules grasses en suspension dans les buées de cuisson.

Ces nattes filtrantes sont en métal incombustible.

Attention:

Plus elles se saturent en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gêner le bon fonctionnement de la hotte.

Important:

Prévenez tout risque d'incendie en nettoyant à temps les filtres à graisse en métal. Ce risque est dû à l'accumulation de chaleur pendant la friture ou le rôtissage.

Nettoyage des filtres à graisse en métal:

Important:

□ En fonctionnement normal (1 à 2 heures par jour), le filtre doit être nettoyé au bout de 8 à 10 semaines. □ Ces filtres sont nettoyables au lave-vaisselle. Ils peuvent changer légèrement de couleur au lavage.
Ne lavez pas en même temps la vaisselle et les filtres métalliques fortement saturés en matière grasse.
□ Si vous les nettoyez à la main, mettez les filtres à tremper pendant plusieurs heures dans de l'eau très chaude additionnée de produit à vaisselle. Ensuite, brossez les filtres, rincez-les bien puis laissez-les goutter.

Filtre et entretien

Retrait et mise en place des filtres à graisse en métal:

Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi.

1. Poussez dans le sens de la flèche le cran situé contre chaque filtre à graisse puis abaissez les filtres.

1. Nettoyer les filtres à graisse.

2. Une fois nettoyés, remettez les filtres à graisse en place.

Filtre à charbon actif:

Ce filtre sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.

Mise en place du filtre:

Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi.

1. Retirez d'abord les filtres à graisse (voir la section intitulée "Retrait et mise en place des filtres à graisse en métal).

2. Mettez en place le filtre à charbon actif.

1. Faites encranter la patte avant.

2. Remontez les filtres à graisse en métal (voir la section intitulée "Retrait et mise en place des filtres à graisse en métal).

Retrait du filtre:

Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi.

1. Retirez les filtres à graisse en métal.

2. Enfoncez la patte avant puis retirez le filtre à charbon actif par le bas.

1. Remontez les filtres à graisse.

Changement du filtre à charbon actif:

□ Hotte fonctionnant normalement (1 à 2 heures par jour), il faudra changer les filtres à charbon actif environ 1 fois par an.

□ Vous pouvez vous procurer un filtre à charbon actif de rechange dans le commerce spécialisé. Voir la section sur les accessoires spéciaux.

□ N'utilisez qu'un filtre d'origine. Vous garantirez ainsi un fonctionnement optimal de la hotte.

Mise au rebut du filtre à charbon actif usagé:

□ Les filtres à charbon actif ne contiennent aucune substance nocive. Vous pouvez les mettre à la poubelles de déchets résiduels.

Nettoyage et entretien

Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible.

□ Lors du nettoyage des filtres à graisse, nettoyez la graisse qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez ainsi un fonctionnement optimal de la hotte.

Pour la nettoyer, utilisez de l'eau chaude additionnée de produit à vaisselle ou un liquide non agressif à laver les fenêtres.

□ Ne tentez pas de gratter les salissures. Ramollissez-les avec un essuie-tout humide.

□ N'utilisez pas de produits récurants ni d'éponges à dos abrasif.

□ Remarque: ne nettoyez pas les surfaces en plastique avec de l'alcool (à brûler) car des taches mates pourraient apparaître.

Prudence: ventilez suffisamment la cuisine, n'utilisez jamais de flamme nue.

⚠️ Ne nettoyez les touches de commande qu'avec de l'eau additionnée d'un peu de produit à vaisselle. Utilisez un chiffon doux et humide.

N'utilisez jamais de détergent pour acier pour nettoyer les touches de commande.

Surfaces en acier inox:

□ Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer.

□ Frottez toujours l'acier inox dans le sens de son polissage.

⚠️ Ne nettoyez jamais les surfaces en acier inox avec des éponges à dos récurant, et pas non plus avec des détergents à base de sable, soude caustique, acide ou chlore.

Surfaces en aluminium et en plastique:

□ Utilisez un chiffon doux, ne peluchant pas, du genre employé pour nettoyer les vitres, ou un chiffon à microfibres.

□ N'utilisez pas de chiffons secs.

□ Utilisez un produit pour vitres mais non aggressif.

□ N'utilisez pas de détergents aggressifs, contenant un acide ou une base.

□ N'utilisez pas de produits récurants.

Changer les ampoules halogènes

1. Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le isjoncteur/fusible.

⚠ Les ampoules halogènes allumées deviennent très chaudes. Le risque de vous brûler demeure, même un moment après les avoir éteintes.

1. Retirez l'anneau de l'ampoule avec un tournevis ou assimilé.

1. Changez l'ampoule halogène (ampoule halogène en vente habituelle dans le commerce, 12 volts, 20 watts maxi., douille G4).

Attention: douille à enfichage. Ne saisissez l'ampoule qu'avec un chiffon propre.

1. Réencrantez l'anneau de l'ampoule.

2. Pour remettre la hotte sous tension, rebranchez la fiche mâle dans la prise de courant ou remontez le fusible/réarmez le disjoncteur.

Remarque: si l'éclairage ne fonctionne pas, contrôlez si les ampoules sont correctement enfoncées.

Remarques importantes

⚠ Les anciens appareils ne sont pas des déchets sans valeur.

Leur élimination respectueuse de l'environnement permet de récupérer de précieuses matières premières.

Avant de vous débarrasser de l'appareil, rendez-le inutilisable.

⚠ Pour vous parvenir en parfait état, votre nouvel appareil a été conditionné dans un emballage qui le protège efficacement.

Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer 'emballage en respectant l'environnement.

Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles.

⚠️ Cette hotte peut évacuer l'air à l'extérieur ou le recycler.

⚠ Fixez toujours la hotte bien centrée au-dessus des foyers de la table de cuisson.

⚠ L'écart minimum entre les foyers électriques et le bord inférieur de la hotte doit être de 550 mm, voir fig. 1.

Remarques supplémentaires concernant les cuisinières à gaz:

⚠ Lors du montage de foyers gaz, veuillez respecter les dispositions légales en vigueur dans votre pays (En Allemagne par ex: les Règles technique TRGI régissant l'installation du gaz).

⚠️ Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.

⚠️ La hotte aspirante ne pourra cotoyer que sur un côté un meuble haut ou une paroi haute. Ecart minimum: 50 mm.

⚠️ Le montage de la hotte aspirante à la distance minimum de 650 mm au-dessus de foyers au gaz (voir fig. 1) n'est admis que si les charges thermiques nominales ci-dessous ne sont pas dépassées:

□ Cuisinières à gaz

Charge thermique d'un foyer 3,0 kW maxi. Charge thermique de tous les foyers 8,3 kW maxi. Charge thermique du four 3,9 kW maxi.

□ Tables de cuisson au gaz

Charge thermique d'un foyer 3,9 kW maxi. Charge thermique de tous les foyers 11,3 kW maxi.

□ Tables de cuisson vitrocéramique au gaz

Les charges thermiques nominales indiquées ci-dessus ne valent pas pour les tables de cuisson uniformément en vitrocéramique. Veuillez impérativement respecter les indications publiées par le fabricant de la table de cuisson vitrocéramique.

□ Cuisinières à combustible solide

Les charges thermiques nominales maximales et la distance minimum à respecter valent comme pour les cuisinières à gaz.

⚠ Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovible et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cuisinières à gaz et les foyers aux gaz.

⚠ Plus l'écart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.

Evacuation de l'air à l'extérieur

L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.

L'air vicié ne doit jamais être évacué vers une cheminée en service, rejetant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux.

Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment).

Si l'air vicié doit être évacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuillez respecter la réglementation locale et nationale applicable.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Si l'air vicié traverse le mur extérieur, utilisez une ventouse télescopique.

Pour que la hotte aspirante ait le meilleur rendement, veillez à ce que:

□ Le conduit d'évacuation soit court et lisse.
□ Il ait le moins possible de coudes.
□ Il ait le plus fort diamètre et que les coudes soient les plus arrondis possibles.

L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le débit d'air en dessous du débit optimal, tout en accroissant le bruit d'aspiration.

□ Conduits de section ronde:

Nous recommandons recommandons des conduits au diamètre intérieur de 150 mm mais de 120 mm minimum.

□ Les conduits plats doivent avoir une section intérieure équivalente au diamètre intérieur des conduits ronds. Les conduits ne doivent comporter aucun coude prononcé.

120 mm = 113 cm de section 150 mm = 177 cm de section.

□ Si les conduits ont des diamètres différents: utilisez du ruban adhésif à étancher.
□ Si la hotte évacue l'air à l'extérieur, veillez à ce que l'apport d'air soit suffisant.

Mode Air recyclé

□ Avec filtre à charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiré par la hotte.

⚠️ Vous pouvez vous procurer le kit de montage complet auprès de votre revendeur spécialisé.

Vous trouverez les numéros de référence des accessoires correspondants à la fin de la présente notice d'utilisation.

Branchement du conduit d'évacuation ∅ 150 mm:

□ Fixez le conduit d'évacuation directement sur l'orifice.

Branchement du conduit d'évacuation ∅ 120 mm:

□ Vissez le manchon réducteur sur l'orifice. Fixez le conduit d'évacuation d'air contre le manchon réducteur.

□ Le mur doit être bien plat et vertical.
□ Utilisez des chevilles pour assurer une retenue ferme.

Poids en kg:

	Air évacue Air recyclé
60 cm		16,115,9
90 cm		19,519,3

Sous réserve de modifications constructives dans l'intérêt du progrès technique.

Branchement électriqueAvant le monta

La fiche mâle de la hotte aspirante ne pourra être branchée que dans une prise secteur à contacts de terre réglementaire-ment posée. Installer cette prise autant que possible directement derrière le capotage de la hotte.

Caractéristiques électriques:

Vous les trouverez après avoir retiré le cadre pour filtre, sur la plaque signalétique, à l'intérieur de l'appareil.

⚠ Toujours mettre l'appareil hors tension avant d'effectuer des réparations.

Longueur du cordon de branchement: 1,30 m.

Si le cordon doit être raccordé définitivement au secteur:

Dans ce cas, le branchement de la hotte ne pourra être effectué que par un électricien-installateur agréé auprès de la compagnie locale/nationale distributrice d'électricité.

Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.

Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des appareils électriques.

Encastrement

Cette hotte aspirante est prévue pour le montage contre le mur de la cuisine.

1. Retirer le filtre à graisse (voir la notice d'utilisation).
2. Sur le mur, tracez une ligne médiane allant du plafond jusqu'au bord inférieur de la hotte aspirante.
3. A l'aide du gabarit, marquez sur le mur les emplacements des vis ainsi que, pour faciliter l'opération, les contours de la zone dans laquelle il faudra accrocher la hotte.

⚠️ Respecter l'écart minimum entre les foyers et la hotte aspirante: 550 mm pour les foyers électriques et 650 mm pour les foyers au gaz. Le bord inférieur du gabarit représente le bord inférieur de la hotte aspirante.

1. Percer 5 trous pour la hotte aspirante et 2 trous pour le capotage-cheminée. Ces trous doivent faire 8 mm de diamètre. Enfoncer les chevilles jusqu'à ras du mur.

⚠️ Respecter l'écart minimum entre les foyers et la hotte aspirante: 550 mm pour les foyers électriques et 650 mm pour les foyers au gaz. Le bord inférieur du gabarit représente le bord inférieur de la hotte aspirante. 4. Percer 5 trous pour la hotte aspirante et 2 trous pour le capotage-cheminée. Ces trous doivent faire 8 mm de diamètre. Enfoncer les chevilles jusqu'à ras du mur.

Remarque: rappellez-vous que vous aurez peut-être des accessoires spéciaux à monter.

1. Au moyen de 2 vis hexagonales, visser les cornières servant à retenir le capotage de cheminée.

2. Visser jusqu'à 5 mm environ la vis médiane (vis mi-ronde sans rondelle intercalaire, car elle facilite le montage de la hotte aspirante.

3. Accrocher la hotte aspirante par la vis. ⚠️ Le bandeau en verre ne doit pas heurter le mur.

4. Au moyen de 2 vis hexagonales, visser les cornières servant à retenir le capotage de cheminée.

5. Visser jusqu'à 5 mm environ la vis médiane (vis mi-ronde sans rondelle intercalaire, car elle facilite le montage de la hotte aspirante.
6. Accrocher la hotte aspirante par la vis. ⚠️ Le bandeau en verre ne doit pas heurter le mur.

1. Visser 4 vis hexagonales à rondelles intercalaires.

⚠️ Avant de visser ces 4 vis à fond, ajuster la hotte aspirante en position.

⚠ Si, en vissant à fond, vous appuyez sur le bandeau en verre, ce dernier risque de se casser.

1. Collez une par une les pellicules plastique de protection sur les trous des 2 vis de fixation inférieures situés sur la grille protectrice.

1. Raccorder la hotte aux tuyaux.

2. Effectuer le branchement électrique de la hotte.

3. Retirez la pellicule de plastique protégeant les deux capots en inox.

⚠ Evitez d'endommager les surfaces lisses en acier inox.

1. Introduisez le capot de cheminée supérieur (fentes tournées vers le bas) dans le capot de cheminée inférieur.

⚠ Evitez de rayer les éléments du capotage-cheminée au moment de les introduire l'un dans l'autre. Dans ce but, placez par exemple le gabarit sur les arêtes de l'élément inférieur.

1. Introduisez le capot de cheminée au complet et en biais dans le bandeau en verre, puis faites-le pivoter vers l'arrière.

Attention: les interrupteurs doivent passer exactement par les orifices ménagés dans le capot de cheminée.

1. Extrayez prudemment par le haut le capot de cheminée supérieur puis, au moyen de 2 vis, vissez-le latéralement contre la cornière de retenue.

1. Remettre le filtre à graisse en place (voir la notice d'utilisation).

Gebruiksaanwijzing:
