Tuotetyyppi	Upotettava tai pylväs liesituuletin
Merkki	Bosch
Malli	DKE655D
Leveys	60 cm
Syvyys	50 cm
Korkeus (min-max)	59-102 cm
Nettopaino	15 kg
Sähköliitäntä	220-240 V ~ 50 Hz
Kokonaisteho	200 W
Ilmavirtaus max (poisto)	600 m³/h
Melutaso max	65 dB(A)
Nopeuksien lukumäärä	3 + tehostus
Ohjaustyyppi	Painonapit
Valaistus	1 x LED 3 W
Rasvasuodatin	Konepestävä metallisuodatin
Hiilisuodatin (valinnainen)	Malli: DHZ8225 (varaosa)
Poistotapa	Poisto tai kierto
Poistohalkaisija	150 mm
Materiaali	Harjattu ruostumaton teräs
Erikoistoiminnot	Suodattimien kyllästyssignaali, kiertoilma mahdollinen
Turvallisuus	Moottorin lämpösuojaus, automaattinen pysäytys ylikuumenemisen sattuessa
Huolto	Rasvasuodatin pestävä kuukausittain, hiilisuodatin vaihdettava 6 kuukauden välein
Varaosat ja korjattavuus	Saatavilla 10 vuoden ajan (suodattimet, moottori, lamput)
Takuu	2 vuotta
Energiatehokkuusluokka	A

Usein kysytyt kysymykset - DKE655D BOSCH

Kuinka asentaa liesituuletin DKE655D?

Liesituuletin tulee asentaa 65-75 cm korkeudelle sähkölieden yläpuolelle tai 75-85 cm kaasulieden yläpuolelle. Noudata ohjeita kiinnittääksesi se seinään ja liitä poistokanava (jos poistotila). Kierrätysasennuksessa asenna hiilisuodatinsarja (valinnainen).

Kuinka puhdistaa rasvasuodattimet?

Metallisuodattimet pestään astianpesukoneessa (50 °C ohjelma) tai käsin harjalla ja pesuaineella. Anna niiden kuivua kokonaan ennen takaisin asettamista. Ne tulisi puhdistaa kuukausittain tai heti, kun kyllästysilmaisin syttyy.

Voiko liesituuletinta käyttää kiertoilmatilassa?

Kyllä, liesituuletin DKE655D voi toimia kiertoilmatilassa. Sinun tulee asentaa hiilisuodatin (viite DHZ8225) hajujen sitomiseksi. Suodatin on vaihdettava 6 kuukauden välein.

Kuinka vaihtaa LED-lamppu?

LED-valaistus on integroitu ja se on vaihdettava valtuutetun ammattilaisen toimesta. Ota yhteyttä Boschin huoltopalveluun varaosien saamiseksi.

Miksi liesituuletin pitää ääntä?

Epänormaali ääni voi johtua tukkeutuneesta suodattimesta, huonosta asennuksesta tai löystyneistä osista. Tarkista suodattimet, kiristä ruuvit ja varmista, että liesituuletin on asennettu oikein. Normaali maksimi melutaso on 65 dB(A).

Kuinka säätää nopeuksia?

Käytä etupaneelin painonappeja: paina peräkkäin vaihtaaksesi nopeudesta 1 (heikko) nopeuteen 3 (voimakas) ja pidä tehostuspainiketta painettuna tilapäistä tehostusta varten. LED-valo ilmaisee aktiivisen nopeuden.

Mitä merkkivalon vilkkuminen tarkoittaa?

Vilkkuva merkkivalo ilmaisee, että rasvasuodattimet on puhdistettava (noin 30 käyttötunnin jälkeen). Puhdistuksen jälkeen nollaa laskuri painamalla vastaavaa painiketta 3 sekunnin ajan (katso ohjeet).

Tarvitaanko poistokanava pakollisena?

Ei, liesituuletinta voidaan käyttää ilman kanavaa kiertoilmatilassa (hiilisuodattimella). Poistotilassa tarvitaan poistokanava ulkoilmaan, jonka halkaisija on vähintään 150 mm.

Mistä löytää varaosat?

Varaosat (suodattimet, lamput, moottori) ovat saatavissa Boschin huoltopalvelusta tai verkkosivustolta pieces-detachees.bosch. Käytä tarkkaa mallinumerosi DKE655D viitettä.

Toimiiko liesituuletin imevästi oikein?

Tarkista, ettei poistokanava ole tukossa, suodattimet ovat puhtaat ja liesituuletin sopii huoneen kokoon (maksimi ilmavirtaus 600 m³/h). Paremman tehokkuuden saavuttamiseksi käytä tehostusnopeutta.

KÄYTTÖOHJE DKE655D BOSCH

Toimintatavat

Hormilitäntäinen:

□ Liesituuletin imee keittiöhöyryn ja johtaa sen rasvasuodattimen läpi ulkoilmaan.
□ Rasvasuodatin kerää keittiöhöyryn kiinteät aineet.
□ Keittiö pysyy puhtaana rasvasta ja hajusta.

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin), on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten.

Vaaraton toiminta on mahdollista, jos tulisijan sijoitushuoneessa alipaine ei ole korke-ampi kuin 4 Pa (0,04 mbar).

Toimintatavat

Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmanvirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran.

Tuloilma-/poistoilmahormi ei yksistään takaa raja-arvojen pysymistä annetuissa rajoissa.

Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä.

Jos liesituuletinta käytetään aktiivihilisuo-dattimen kanssa, jolloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta.

Huoneilmaan palauttava:

Tässä toimintatavassa on asennettava aktiivihilisuodatin (katso: Suodatin ja huolto).
⚠ Täydellisen asennussarjan ja vara-suodattimia saat kodinkoneliikkeistä. Lisävarusteiden numerot löydät tämän käyttöohjeen lopusta.
□ Tuuletin imee keittiöhöyryn ja johtaa sen rasva- ja aktiivihilisuodattimen puhdistamana takaisin keittiöön.
□ Rasvasuodatin kerää keittiöhöyryn kiinteät aineet.
□ Aktiivihilisuodatin sitoo hajuaineet ja kosteuden.

Ennen ensimmäistä käyttöä

Tärkeitä ohjeita:

Tämä käyttöohje on tarkoitettu eri mallille. Tästä johtuen on mahdollista, että kaikki tässä kuvatut ominaisuudet ja varusteet eivät koske hankkimaasi laitetta.
Tämä liesituuletin vastaa sähkölaitteita koskevia turvallisuusohjeita.

Korjauksia saa suorittaa vain alan ammattimies.

Ammattitaidottomasti tehdyt korjaukset voivat aiheuttaa laitteen käyttäjälle suuria vaaroja.

□ Lue huolellisesti käyttöohjeet, ennen kuin käytät uutta laitetta.
Niissä on tärkeää turvallisuuteen ja käyttöön liittyvää tietoa sekä laitteen hoito-ohjeita.
Säilytä hyvin käyttö- ja asennusohjeet, jotta laitteen mahdollinen uusi omistaja voi tutustua niihin.

⚠️ Jos laite on vaurioitunut, sitä ei saa ottaa käyttöön.

⚠ Liitännän ja käyttöönoton saa suorittaa vain alan ammattimies.
⚠ Jos liesituulettimen liitäntäjohto vioittuu, sen saa vaihtaa vain valmistaja tai valtuutettu huoltoliike tai huoltomies vahinkojen välttämiseksi.
⚠ Toimita pakkausmateriaali lajiteltuna asianmukaiseen keräyspisteeseen (katso Asennusohje).
⚠️ Käytä liesituuletinta vain yhdessä paikoilleen asennettujen lamppujen kanssa.
⚠ Vaihda rikki menneiden lamppujen tilalle heti uudet jäljellä olevien lamppujen ylikuormittumisen välttämiseksi.
⚠ Liesituuletinta ei saa käyttää ilman rasvasuodatinta.

⚠️ Ylikuumentuneet rasvat tai öljyt syttyvät helposti palamaan. Käytä siksi öljyä tai rasvaa ruoan, esim. ranskan perunoiden, valmistukseen vain valvonnan alaisena.
⚠️ Älä suorita liekitystä liesituulettimen alla. ! Nousevat liekit aiheuttavat palovaaran rasvasuodattimessa.
⚠ Liesituulettimen käyttö kiinteillä polttoaineilla (hiili, puu tai tms.) toimivien tulisijojen yläpuolella on sallittu vain varauksin (katso asennusohje).

Kaasulla toimivat keittotasot / liedet

⚠️ Kaasulieden polttimia on aina käytettävä asianmukaisesti.

Tärkeää:

Kaasupolttimien liekkien on aina oltava peitettynä keittoastioilla.

Avoimien kaasuliekkien aiheuttama ! voimakas kuumuus saattaa vahingoittaa liesituuletinta.

Häiriöt

Häiriön sattuessa tai jos sinulla on kysyttävää, soita asiakaspalveluun. (Katso asiakaspalvelupisteluettelo).

Ilmoita soittaessasi:

E-n:o

FD

Merkitse numerot ylläoleviin ruutuihin. Numerot löydät liesituulettimen sisäosan tyyppikilvestä, kun suodatinritilä on irrotettu.

Liesituulettimen käyttö

Näin keittiöhöyry poistuu

tehokkaimmin:

□ Käynnistä tuuletin

alkaessasi valmistaa ruokaa.

□ Kytke tuuletin toiminnasta vasta

muutaman minuutin jälkeen lopetettuasi ruoanvalmistuksen.

Tuuletin - pois päältä

Korkein teho

Tuuletustehon valinta:

□ Paina vastaavaa painiketta.

Tuulettimen kytkeminen toiminnasta:

□ Paina painiketta 0.

Korkein theo:

Tuuletin toimii tällöin maksimiteholla. Täta tuuletustehoa tarvitaan vain.

Valaistus:

□ Kytke valaistus päälle ja pois päältä painamalla painiketta ⚙.
□ Voit käyttää valaisinta milloin tahansa, myös kun tuuletin ei ole toiminnassa.

Suodattimet ja huolto

Rasvasuodatin:

Keittiöhöyryn rasvaisten osasten keräämiseen käytetään metallisia rasvasuodattimia.

Suodattimet ovat vaikeasti syttyvää metallia.

Huom.!

Syttymisvaara kasvaa, kun rasva kyllästää suodatinta; liesituulettimen toiminta saattaa tällöin heikentyä.

Tärkeää:

Kun vaihdat metallisen rasvasuodattimen ajoissa, vältyt palovaaralta, jonka friteeraamisen tai voimakkaan paistamisen yhteydessä syntyvä kuumuus voi aiheuttaa.

Metallisen rasvasuodattimen puhdistus:

□ Normaalin toiminnan yhteydessä (1 – 2 tuntia päivittäin) on metallinen rasvasuodatin puhdistettava 8 – 10 viikon välein.
□ Voit pestä suodattimen astianpesukoneessa. Suodattimen väri saattaa tällöin hieman muuttua.

Tärkeää:

Voimakkaasti kyllästynyttä metallista rasvasuodatinta ei saa pestä yhdessä astioiden kanssa.

□ Kun puhdistat suodattimen käsin, anna sen ensin liota kuumassa pesuliuoksessa. Puhdista sitten suodatin harjaamalla, huuhtele hyvin ja anna valua kuivaksi.

Suodattimet ja huolto

Metallisen rasvasuodattimen irrotus ja kiinnitys:

Huom.!: Varmista, että halogeenilamput on kytketty pois päältä ja jäähtyneet.

1. Paina rasvasuodattimien lukitsinta nuolen suuntaan ja irrota suodattimet.

1. Puhdista rasvasuodattimet.

2. Kiinnitä puhtaat suodattimet takaisin paikoilleen.

Aktiivihilisuodatin:

Sitoo hajuaineet ja kosteuden, kun toimintatapa on huoneilmaan palauttava.

Kiinnitys:

Huom.!: Varmista, että halogeenilamput on kytketty pois päältä ja jäähtyneet.

1. Irrota rasvasuodattimet (katso metallisten rasvasuodattimien irrotus ja kiinnitys).

2. Aseta aktiivihilisuodatin paikoilleen.

1. Lukitse kiinnike edestä paikoilleen.

2. Kiinnitä rasvasuodattimet (katso metallisten rasvasuodattimien irrotus ja kiinnitys).

Irrotus:

Huom.!: Varmista, että halogeenilamput on kytketty pois päältä ja jäähtyneet.

1. Irrota rasvasuodattimet.

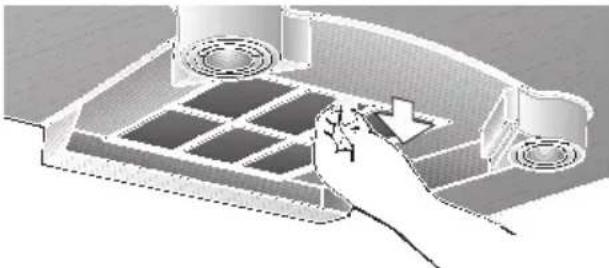

2. Paina kiinnike edestä sisään ja irrota aktiivihilisuodatin alakautta.

1. Kiinnitä rasvasuodattimet.

Aktiivihilisuodattimen vaihto:

□ Normaalikäytössä (1-2 tuntia päivittäin) aktiivihiilisuodattimet tulisi vaihtaa noin kerran vuodessa.
□ Aktiivihilisuodattimia saat alan liikkeistä (katso lisävarusteet).
□ Käytä ainoastaan alkuperäisiä suodattimia.

Ne takaavat parhaan mahdollisen toiminnan.

Käytöstä poistetun aktiivihili-suodattimen hävittäminen:

□ Aktiivihilisuodattimissa ei ole haitta-aineita. Ne voi hävittää esim. yhdessä muiden kotitalousjätteiden kanssa.

Puhdistus ja hoito

Irrota liesituuletin sähköverkosta joko vetämällä pistoke pistorasiasta tai katkaisemalla virta sulakkeesta.

□ Puhdista rasvasuodattimien puhdistuksen yhteydessä puhdistettavissa olevat rungon osat niihin kertyneestä liasta. Näin ehkäistään syttymisvaara ja toiminta pysyy parhaana mahdollisena.
□ Pese liesituuletin kuumalla pesuaineliuoksella tai miedolla ikkunan-pesuaineella.
□ Älä raaputa kuivaa likaa pois, vaan liota se irti kostealla liinalla.
□ Älä käytä hankaavia puhdistusaineita tai sieniä.
□ Huom.!: Älä puhdista muovipintoja alkoholilla (spriillä), niihin voi jäädä himmeitä läikkiä
Varo! Huolehdi keittiön riittävästä tuuletuksesta, ei avotulta.

⚠️ Puhdista kytkimien painikkeet ainoastaan miedolla pesuaineliuoksella ja pehmeällä, kostealla liinalla. Älä puhdista muovipintoja ruostumattoman teräksen puhdistusaineilla.

Teräspinnat:

□ Käytä mietoa ruostumattoman teräksen puhdistusainetta, joka ei hankaa.
□ Puhdista vain hiontasuunnassa.

⚠ Älä puhdista teräspintoja hankaavilla sienillä äläkä hiekka-, sooda, happo- tai klooripitoisilla pesuaineilla!

Alumiini- ja muovipinnat:

□ Käytä pehmeää ikkuna- tai mikrokuituliinaa, josta ei irtoa nukkaa.
□ Älä käytä kuivia pyyhinliinoja.
□ Käytä mietoa ikkunanpesuainetta
□ Älä käytä syövyttäviä, happo- tai emäspitoisia puhdistusaineita.
□ Älä käytä hankaavia puhdistusmenetelmiä.

Lamppujen vaihto

1. Kytke liesituuletin pois toiminnasta ja irrota sähköverkosta vetämällä verkkopistoke pistorasiasta tai kytkemällä sulake pois päältä/irrottamalla sulake.
   ⚠ Halogeenilamput tulevat hyvin kuumiksi toiminnan aikana. Vaikka lamput on kytketty pois päältä, kestää jonkin aikaa ennenkuin ne jäähtyvät - varo ettet polta itseäsi.
2. Irrota lampunrengas ruuvitaltalla tms.

1. Vaihda halogeenilamppu (tavallinen halogeenilamppu, 12 V, max. 20 W, kanta G4).

Huom.!: Pistokekantainen. Tartu lamppuun vain puhdasta liinaa käyttäen.

1. Kiinnitä lampunrengas takaisin paikoilleen.
2. Kytke virta taas päälle laittamalla verkkopistoke pistorasiaan tai kytkemällä sulake päälle/kiinnittämällä sulake.

Ohje: Jos valaistus ei toimi, tarkista lamppujen kiinnitys.

Tärkeitä ohjeita

⚠️ Käytöstä poistetut laitteet voidaan käyttää hyväksi toimittamalla ne kierrätykseen, jolloin niistä saadaan raaka-aineita uusiokäyttöön.

Tee käytöstä poistettu laite käyttökelvotto- maksi ennen hävittämistä.

⚠ Kuljetussyistä uusi liesituulettimesi on pakattu sitä suojaavaan pakkaukseen. Kaikki pakkauksessa käytetyt materiaalit ovat ympäristöystävällisiä ja ne voidaan kierrättää. Suojele ympäristöä hävittämällä pakkausmateriaali ympäristöystävällisesti. Myyntiliike tai kunnan tai kaupungin jätehuoltoasioista vastaavat henkilöt antavat neuvoja paikallisesta jätehuollosta.

⚠ Liesituuletinta voi käyttää hormiliitäntäisenä ja huoneilmaan palauttavana.

⚠ Asenna liesituuletin aina keittotason keskikohdan yläpuolelle.

⚠️ Sähkölieden keittotason ja liesituulettimen välisen etäisyyden tulee olla vähintään: 550 mm, kuva 1.

Kaasulla toimivia keittotasoja ja liesiä koskevia lisäohjeita:

⚠️ Noudata kaasulla toimivien keittotasojen asennuksessa maakohtaisia lakisääteisiä määräyksiä (esim. Saksassa: Tekniset määräykset kaasuasennuksista TRGI).

⚠️ Noudata voimassaolevia asennus-määräyksiä ja kaasulaitteiden valmistajien asennusohjeita.

⚠ Asenna liesituuletin siten, että ainoa-staan sen toisella puolella on korkea kaappi tai seinä. Vähimmäisetäisyyys 50 mm.

⚠ Liesituulettimien asennus on sallittu kaasulla toimivan keittotason yläpuolelle vain, kun vähimmäisetäisyys on 650 mm - kuva 1 - ja kun seuraavia nimellisläpökuormituksia (Hs) ei ylitetä:

☐ Kaasuliedet Yhden keittoalueen kuormitus max. 3,0 kW Kaikkien keittoalueiden kuormitus max. 8,3 kW Uunin kuormitus max. 3,9 kW

☐ Kaasulla toimivat keittolevyt Yhden keittoalueen kuormitus max. 3,9 kW Kaikkien keittoalueiden kuormitus max. 11,3 kW

□ Keraaminen kaasukeittotaso Annetut tiedot nimellislämpökuormituksi- sta eivät päde suljettujen keraamisten kaasukeittotasojen suhteen. Ehdottomasti noudatettava keittotason valmistajan ohjeita.

□ Kiinteillä polttoaineilla toimivat liedet Tällöin pätevät samat maksimi nimellislämpökuormitukset ja vähimmäisetäisyys kuin kaasuliesien kohdalla.

⚠ Liesituulettimen asennus on sallittu esim. kipinöinnistä aiheutuvan palovaaran vuoksi kiinteillä polttoaineilla toimivien liesien yläpuolelle vain, jos liesi on varustettu suljetulla kiinteällä kannella ja jos noudatetaan maakohtaisia määräyksiä. Tämä rajoitus ei koske kaasuliesiä eikä kaasukeittotasoja.

Mitä pienempi liesituulettimen ja keittotason välinen etäisyys on, sitä suurempi on mahdollisuus, että ylös kohoava vesihöyry muodostaa pisaroita liesituulettimen alaosaan.

Toiminta hormilitäntäisenä

Poistoilma johdetaan ylös ilmanvaihtohormin kautta.

Poistoilmaa ei saa johtaa toiminnassa olevan savu- tai ilmanvaihtohormiin (esim. tulisijojen ilmanvaihtohormit).

Kun poistoilma johdetaan ulos, on noudatettava maakohtaisia lakisääteisiä määräyksiä.

Mikäli poistoilma johdetaan käyttämät- tömänä olevaan savu- tai ilmanvaihtohormi- in, siihen on saatava lupa paikallisilta viranomaisilta.

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin), on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten.

Vaaraton toiminta on mahdollista, jos tulisi-jan sijoitushuoneessa alipaine ei ole korke-ampi kuin 4 Pa (0,04 mbar).

Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmanvirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran.

Tuloilma-/poistoilmahormi ei yksistään takaa raja-arvojen pysymistä annetuissa rajoissa.

Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä.

Jos liesituuletinta käytetään aktiivihilisuo-dattimen kanssa, jolloin ilma palautetaan huonetilaan, on toiminta mahdollista ilman rajoitusta.

Jos poistoilma johdetaan ulos ulkoseinän läpi, on syytä käyttää teleskooppiliitosta.

Ennen asennusta

Liesituulettimen paras mahdollinen teho:

□ Lyhyt sileä poistopukti.
□ Mahdollisimman vähän mutkia.
☐ Halkaisijaltaan isot putket ja loivat mutkat.

Jos käytetään pitkiä, karkeapintaisia poistoilmaputkia, paljon mutkia tai halkaisijaltaan pieniä putkia, ei tuulettimen teho ole enää optimaalinen ja samalla melu lisääntyy.

□ Pyöreät putket:
Suositeltava sisähalkaisija 150 mm, vähintään kuitenkin 120 mm.

□ Litteiden kanavien sisäpinta-alan tulee olla yhtä suuri kuin pyöreiden putkien sisäpinta-ala.

Niissä ei saa olla jyrkkiä käännöksiä.

120 mm n. 113 cm ^a 150 mm n. 177 cm ^a

□ Jos putken halkaisija on erilainen: käytä tiivistenauhaa.

□ Hormiliitännässä on huolehdittava riittävän tuloilman saannista.

Toiminta huoneilmaan palauttavana

□ Kun hormilitäntä ei ole mahdollista, on käytettävä aktiivihilisuodatinta.

Poistoilmaputken liitäntä ∅ 150 mm:

□ Kiinnitä poistoilmaputki suoraan asennuskaulukseen.

Poistoilmaputken liitäntä ∅ 120 mm:

□ Kiinnitä pienennyskappale ruuveilla asennuskaulukseen ja kiinnitä tähän poi-stoilmaputki.

⚠ Täydellisen asennussarjan ja varasuodattimia saat kodinkoneliikkeistä.

Lisävarusteiden numerot löydät tämän käyttöohjeen lopusta.

Seinän esivalmistelut

□ Seinän tulee olla tasainen ja pystysuora.
□ Huolehdi, että tulpat on kiinnitetty kunnolla seinään.

Paino kiloissa

	Hormiliitäntäisenä	Huoneil-maan palauttava
	15,960 cm	16,1
	19,390 cm	19,5

Oikeudet muutoksiin teknisen kehityksen puitteissa pidätetään.

SähköliitäntäEnnen asennusta

Liesituulettimen saa liittää vain määräysten mukaisesti asennettuun suojakosketinpistorasiaan. Sijoita suojakosketinpistorasia heti hormisuojuksen taakse mikäli mahdollista.

Sähkötiedot:

Sähkötiedot löytyvät laitteen sisäosan tyyp-pikilvestä kun suodatinkehys on poistettu.

⚠️ Korjaustöiden ajaksi liesituuletin on irrotettava sähköverkosta.

Liitäntäjohdon pituus: 1,30 m. Kun liitäntä on kiinteä:

Liesituulettimen liitännän saa tehdä ainoastaan paikallisen sähkölaitoksen valtuuttama sähköasentaja.

Asennuspaikassa on oltava katkaisija, jonka kosketinväli on yli 3 mm ja joka katkaisee virran kaikkinapaisesti. Tällaisia katkaisijoita ovat LS-katkaisijat ja releet.

Tämä liesituuletin vastaa EU:n häiriönpoistomääräyksiä.

Asennus

Liesituuletin on tarkoitettu asennettavaksi keittiön seinään.

1. Irrota rasvasuodattimet ja lampun suojus (katso Käyttöohje).
2. Merkitse seinään keskiviiva katosta liesituulettimen alareunaan.
3. Merkitse seinään ruuvien paikat asennusmallin avulla ja kiinnitysalueen ääriviivat, jotta ripustaminen on helpompaa.

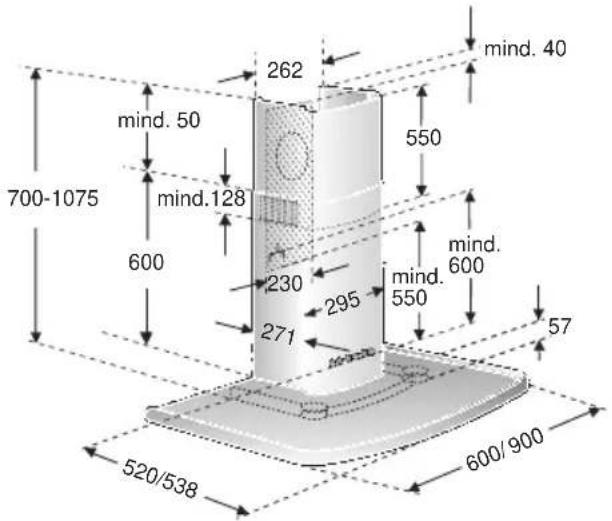

⚠️ Ota huomioon, että keittotason ja liesituulettimen välillä tulee olla tilaa vähintään 550 mm (sähköliedet) tai

650 mm (kaasuliedet). Asennusmallin alareuna vastaa liesituulettimen alareunaa.
4. Poraa 5 ∅ 8 mm reikää liesikupua ja 2 reikää hormisuojusta varten ja paina tulpat reikiin.

mind.550 Elektro mind.650 Gas

Ohje: Ota huomioon mahdollisesti kiinnitettävät lisävarusteet.

1. Kiinnitä ruuveilla kulmarauta hormisuojusta varten.
2. Kierrä keskimmäistä ruuvia (puolipyöreä ruuvi ilman aluslaattaa) kiinni noin 5 mm. Ruuvia käytetään asennusapuna liesituulettimen kiinnityksessä.
3. Ripusta liesituuletin ruuvin varaan. ⚠️ Lasinen höyrylippa ei saa koskettaa seinää.

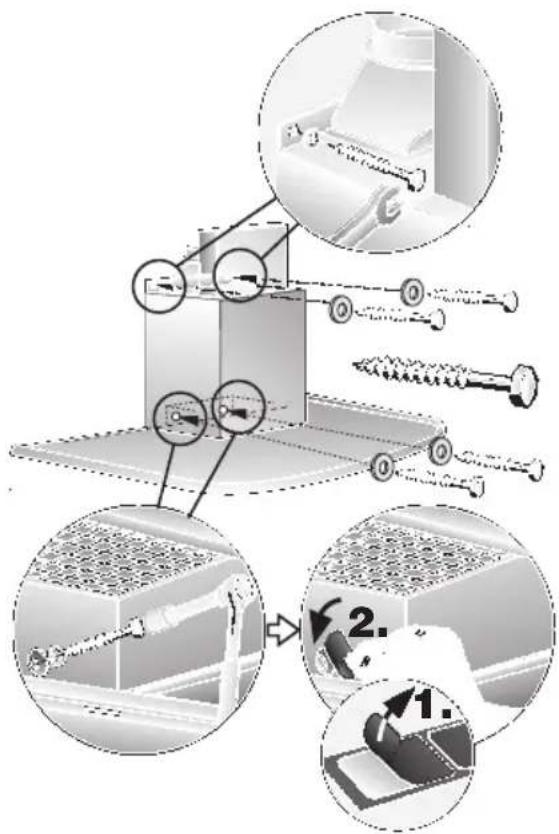

1. Kierrä kiinni 4 kuusioruuvia aluslaattoineen.

⚠ Suorista liesituuletinkupu ennen 4 ruuvin kiristämistä.

⚠️ Jos höyrylippaan kohdistuu painetta kiinniruuvattaessa, lasi voi rikkoutua.

1. Kiinnitä suojakalvo 2 alemman kiinnitysruuvin reiän päälle suojasäleikköön.

1. Tee putkilitäntä.

2. Tee sähköliitäntä.

3. Irrota suojakalvo kummastakin hormisuojuksesta.

⚠ Varo vahingoittamasta arkoja teräspintoja.

1. Työnnä ylempi hormisuojusosa (ilmanvaihtoaukot alaspäin) alempaan hormisuojusosaaan.

⚠ Varo, ettei pinta naarmuunnu, esim. kun asetat asennusmallin suojaksi alemman hormisuojuksen reunan päälle.

1. Aseta koko hormisuojus viistosti lasisuojukseen ja kallista taaksepäin. Huom.: Hormisuojuksessa olevien reikien tulee sopia tarkasti kytkimien yläpuolelle.

1. Vedä ylempää hormisuojusosaa varovasti ylöspäin ja kiinnitä 2 ruuvilla sivusta kulmarautaan.

1. Kiinnitä rasvasuodattimet ja lampunsuojus takaisin paikoilleen (katso Käyttöohje).

Brugsanvisning:
