DKE655D - Afzuigkap BOSCH - Gratis gebruiksaanwijzing en handleiding

Producttype	Inbouw- of kolomafzuigkap
Merk	Bosch
Model	DKE655D
Breedte	60 cm
Diepte	50 cm
Hoogte (min-max)	59-102 cm
Netto gewicht	15 kg
Voeding	220-240 V ~ 50 Hz
Totaal vermogen	200 W
Maximale luchtdebiet (afvoer)	600 m³/h
Maximaal geluidsniveau	65 dB(A)
Aantal snelheden	3 + intensief
Bedieningstype	Drukknoppen
Verlichting	1 x LED 3 W
Vetfilter	Metalen filter, vaatwasmachinebestendig
Koolstoffilter (optioneel)	Model: DHZ8225 (vervanging)
Afvoermodus	Afvoer of recirculatie
Uitlaatdiameter	150 mm
Materiaal	Geborsteld roestvrij staal
Speciale functies	Filtersignaal, recirculatie mogelijk
Veiligheid	Motor thermische beveiliging, automatische uitschakeling bij oververhitting
Onderhoud	Vetfilter maandelijks wassen, koolstoffilter elke 6 maanden vervangen
Reserveonderdelen en repareerbaarheid	Beschikbaar gedurende 10 jaar (filters, motor, lampen)
Garantie	2 jaar
Energie-efficiëntieklasse	A

Veelgestelde vragen - DKE655D BOSCH

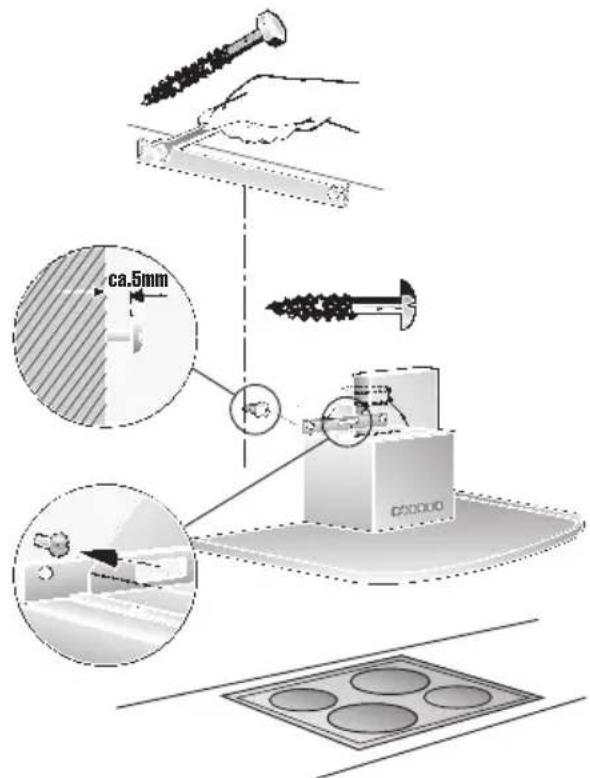

Hoe installeer ik de afzuigkap DKE655D?

De afzuigkap moet op een hoogte van 65-75 cm boven een elektrische kookplaat of 75-85 cm boven een gasfornuis worden gemonteerd. Volg de instructies in de handleiding om deze aan de muur te bevestigen en de afvoer aan te sluiten (indien afvoermodus). Voor recirculatie-installatie installeert u de optionele koolstoffilterkit.

Hoe reinig ik de vetfilters?

De metalen filters kunnen in de vaatwasser (programma 50 °C) of met de hand met een borstel en afwasmiddel worden gereinigd. Laat ze volledig drogen voordat u ze terugplaatst. Het wordt aanbevolen om ze maandelijks of zodra het verzadigingslampje gaat branden te reinigen.

Kan de afzuigkap in recirculatiemodus worden gebruikt?

Ja, de afzuigkap DKE655D kan in recirculatiemodus werken. U moet dan een koolstoffilter (ref. DHZ8225) installeren om geuren op te vangen. Het filter moet elke 6 maanden worden vervangen.

Hoe vervang ik de LED-lamp?

De LED-verlichting is geïntegreerd en moet door een erkende professional worden vervangen. Neem contact op met de Bosch-klantenservice voor reserveonderdelen.

Waarom maakt de afzuigkap lawaai?

Abnormaal geluid kan worden veroorzaakt door een verstopt filter, een onjuiste installatie of losse onderdelen. Controleer de filters, draai de schroeven vast en zorg ervoor dat de afzuigkap correct is gemonteerd. Het normale maximale geluidsniveau is 65 dB(A).

Hoe stel ik de snelheden in?

Gebruik de drukknoppen op de voorkant: druk achtereenvolgens om van snelheid 1 (laag) naar 3 (hoog) te gaan en houd de intensieve knop ingedrukt voor een tijdelijke boost. Een LED geeft de actieve snelheid aan.

Wat betekent het knipperen van het lampje?

Een knipperend lampje geeft aan dat de vetfilters moeten worden gereinigd (na ongeveer 30 gebruiksuren). Na het reinigen zet u de teller terug door de bijbehorende knop 3 seconden ingedrukt te houden (zie handleiding).

Is een afvoerkanaal verplicht?

Nee, de afzuigkap kan zonder kanaal in recirculatiemodus worden gebruikt (met koolstoffilter). In afvoermodus is een afvoerkanaal naar buiten met een diameter van minimaal 150 mm vereist.

Waar vind ik reserveonderdelen?

Reserveonderdelen (filters, lampen, motor) zijn verkrijgbaar via de Bosch-klantenservice of op de website pieces-detachees.bosch. Gebruik de exacte referentie van uw model DKE655D.

Zuigt de afzuigkap goed?

Controleer of het afvoerkanaal niet verstopt is, of de filters schoon zijn en of de afzuigkap geschikt is voor het volume van de ruimte (max. debiet 600 m³/h). Gebruik voor een betere efficiëntie de intensieve snelheid.

GEBRUIKSAANWIJZING DKE655D BOSCH

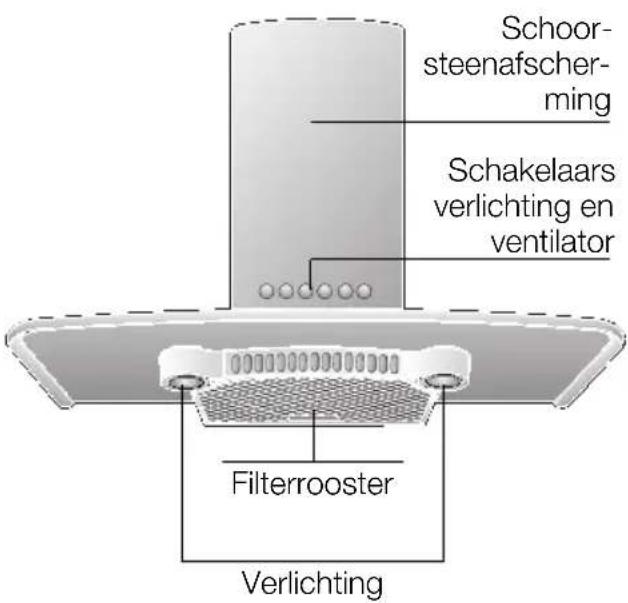

Beschrijving van het apparaat

Gebruiksmogelijkheden

Gebruik met luchtafvoer:

□ De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter naar buiten.

□ Het vetfilter neemt de vaste bestanddelen van de keukenwasem op.

□ De keuken blijft in grote mate vrij van vet en reuk.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Gebruiksmogelijkheden

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking mogelijk.

Gebruik met circulatielucht:

□ Hiertoe moet een koolstofffilter worden ingebouwd (zie Filter en onderhoud).

⚠ De complete montageset en de reservefilters zijn verkrijgbaar bij de vakhandel.

De desbetreffende toebehorennummers vindt u achterin deze gebruiksaanwijzing.

□ De ventilator van de wasemafzuigkap zuigt de keukendamp aan en leidt deze door het vetfilter en het koolstofffilter gereinigd terug naar de keuken.

□ Het vetfilter neemt de vettige bestand- delen van de keukendamp op

□ Het koolstofffilter bindt de reukstoffen.

Belangrijke aanwijzingen:

□ Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.
□ Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uitsluitend worden uitgevoerd door een vakman.

Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan.

□ Lees de gebruiksaanwijzing zorgvuldig voordat u het nieuwe apparaat gebruikt. Ze bevat belangrijke informatie voor uw veiligheid en voor het gebruik en het onderhoud van het apparaat.
□ Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparaat.

⚠️ Indien het apparaat beschadigd is, mag u het niet in gebruik nemen.
⚠ Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd.
⚠ Als de elektriciteitskabel van het apparaat beschadigd raakt, moet deze worden vervangen door de klantenservice van de fabrikant of door een gekwalificeerd vakman, om gevaren te voorkomen.
⚠ Verpakkingsmateriaal volgens de voorschriften afvoeren (zie het montagevoorschrift).
⚠ Afzuigkap uitsluitend met ingeschroefde lampen gebruiken.
⚠ Defecte lampen dienen onmiddellijk vervangen te worden om overbelasting van de overige lampen te voorkomen.

⚠️ Afzuigkap nooit zonder vetfilter gebruiken.
⚠ Oververhit vet en olie is gemakkelijk ontvlambaar.

Daarom gerechten met vet of olie, b.v. pata- tes frites, alleen onder toezicht toebereiden.

Onder de afzuigkap niet flamberen. Brandgevaar bij het vetfilter door opstijgende vlammen.
⚠ Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift).

Gaskookplaten / gasfornuizen

⚠️ Gaskookplaten altijd op correcte wijze gebruiken.

Belangrijk:

De vlammen van de gaskookplaten moeten altijd met pannen zijn afgedekt.

Door de sterke warmteontwikkeling van de open gasvlammen kan de afzuigkap worden beschadigd.

Storingen

Bij eventuele vragen of storingen kunt u bellen met de klantenservice.

(Zie de lijst met klantenservicecentra).

Geeft u bij het telefoongesprek op:

E-nr.

FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.

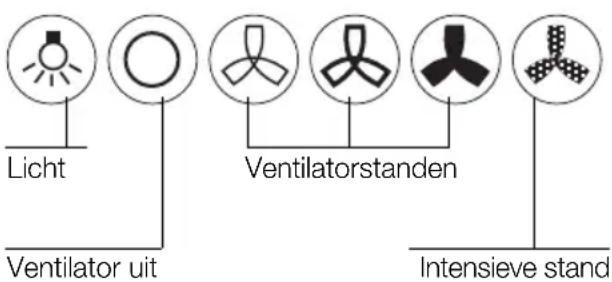

Bedienen van de wasemafzuigkap

⚠ De keukenwasem wordt op de doeltreffendste manier verwijderd door:

□ Inschakelen van de afzuigkap bij het begin van het koken.
□ Uitschakelen van de afzuigkap pas enkele minuten na het einde van het koken.

Gewenste ventilatorstand instellen:

□ Druk op de desbetreffende toets.

Ventilator uitschakelen:

□ Druk op de toets 0.

Intensieve stand:

Met de intensieve stand wordt het hoogste vermogen bereikt. Deze stand is maar korte tijd nodig.

Verlichting:

□ Druk op de toets ⚙ om de verlichting aan en uit te schakelen.
□ De verlichting kan op elk moment worden gebruikt, ook als de ventilator is uitgeschakeld.

Filter en onderhoud

Vetfilters:

Voor de opname van de vettige bestand- delen van de keukenwasem worden metalen vetfilters gebruikt.

De filtermatten bestaan uit onbrandbaar materiaal.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Het op tijd reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaan door ophoping van warmte tijdens het frituren of braden.

Reiniging van de metalen vetfilters:

□ Bij normaal bedrijf (dagelijks 1 tot 2 uur) moet de metalen vetfilter na 8 tot 10 weken worden gereinigd.
□ De filters kunnen worden gereinigd in de vaatwasmachine. Daarbij is een lichte verkleuring mogelijk.
Zeer verzadigde vetfilters niet samen met vaatwerk reinigen.
□ Als de filters met de hand worden gereinigd, moeten deze eerst in een heet sopje worden gezet om het vuil los te weken. Daarna afborstelen, goed schoonspoelen en laten afdruipen.

Belangrijk:

Filter en onderhoud

Metalen vetfilters verwijderen en aanbrengen:

Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.

1. Druk de blokkering van de vetfilters in de richting van de pijl in en klap de vetfilters naar beneden.

1. Reinig de vetfilters.

2. Breng de gereinigde vetfilters weer aan.

Actieve-koolfilter:

Voor het opnemen van de reukstoffen als de afzuigkap werkt met luchtcirculatie. Aanbrengen:

Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.

1. Verwijder de vetfilters (zie Metalen vetfilters verwijderen en aanbrengen).

2. Breng het actieve-koolfilter aan.

1. Bevestig de voorste lip.

2. Breng de vetfilters aan (zie Metalen vetfilters verwijderen en aanbrengen).

Verwijderen:

Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.

1. Verwijder de vetfilters.

2. Druk op de voorste lip en verwijder het actieve-koolfilter in benedenwaartse richting.

1. Breng de vetfilters aan.

Vervangen van het actieve-koolfilter:

□ Bij normaal gebruik (dagelijks 1 tot 2 uur) moeten de filters met actieve kool ongeveer 1x per jaar worden vervangen.

□ Het actieve-koolfilter is verkrijgbaar in de vakhandel (zie Extra toebehoren).

□ Gebruik alleen originele filters. Daardoor wordt een optimale werking gewaarborgd.

Afvoer van het oude actieve-koolfilter:

□ Actieve-koolfilters bevatten geen schadelijke stoffen. Ze kunnen daarom bijvoorbeeld met het huisvuil worden afgevoerd.

Reiniging en onderhoud

Wasemafzuigkap stroomloos maken door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

□ Als de vetfilters worden gereinigd, moet vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand.
□ Gebruik voor het reinigen van de wasemafzuigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.
□ Vastgekoekt vuil niet loskrabben, maar losweken met een vochtige doek.
□ Geen schurende middelen of krassende sponsjes gebruiken.
□ Let op: alcohol (spiritus) niet gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan.

Voorzichtig: keuken voldoende ventileren, geen open vuur gebruiken.

⚠ De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doek.

Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.

Edelstalen oppervlakken:

□ Gebruik een milde, niet-schurende edelstaalreiniger.
□ Reinig alleen in de slijprichting.

⚠ Edelstalen oppervlakken niet met krassende sponsjes en niet met zand-, soda-, zuur- of chloridehoudende poetsmiddelen reinigen.

Aluminium en kunststof oppervlakken:

□ Gebruik een zachte, niet-pluizende zeem of microvezeldoek.
□ Geen droge doeken gebruiken.
□ Gebruik een mild glasreinigingsmiddel.
□ Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen.
□ Gebruik geen schurende middelen.

Lamp vervangen

1. Schakel de wasemafzuigkap uit en maak het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.
   ⚠ De halogeengloeilampen worden zeer heet tijdens het gebruik. Ook nadat ze zijn uitgeschakeld bestaat er nog enige tijd verbrandingsgevaar.
2. Verwijder de lampenring met behulp van een schroevendraaier of iets dergelijks.

1. Vervang de halogeengloeilamp (gewone halogeengloeilamp, 12 V, max. 20 watt, voetje G4).

Gebruik een schone doek om de gloeilampen vast te pakken.

1. Breng de lampenring weer aan.
2. Herstel de stroomtoevoer door de stekker in het stopcontact te steken of de zekering in te schakelen.
   N.B: Controleer of de lampen goed zijn aangebracht als de verlichting niet goed werkt.

Belangrijke voorschriften

⚠ Oude apparaten zijn geen waardeloos afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt.

Maak het oude apparaat onbruikbaar voordat u het afvoert.

⚠ Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieu-vriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren.

Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren.

⚠ De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met lucht-circulatie.

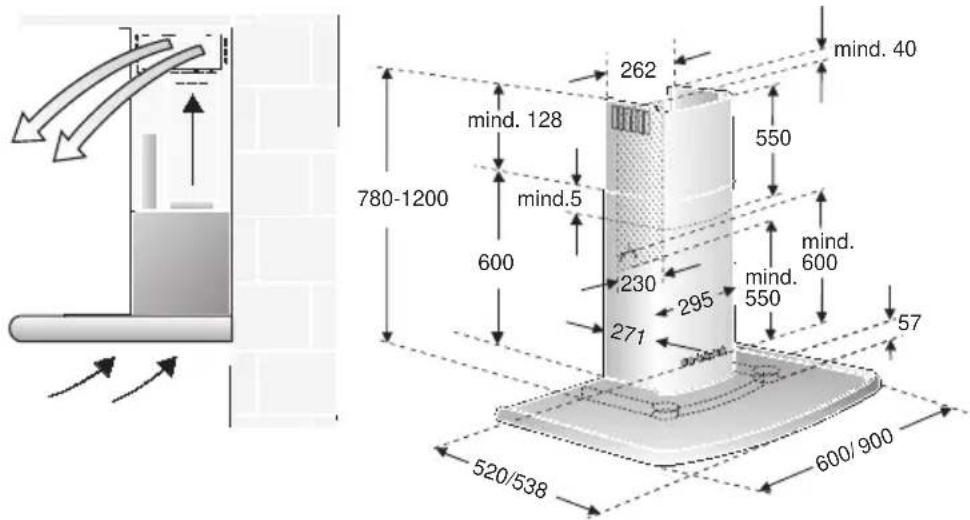

⚠ De wasemafzuigkap altijd boven het midden van het fornuis aanbrengen.

⚠️ Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 550 mm, afb. 1.

Extra voorschriften bij gaskook-apparatuur:

⚠ Bij de montage van gaskookzones moeten de geldende wettelijke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen.

⚠️ De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis moeten in acht worden genomen.

⚠ Slechts aan één zijde van de wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50 mm.

⚠ Boven een gasfornuis is de montage bij een minimumafstand van 650 mm (afb. 1) alleen toegestaan als de volgende nominale warmtebelastingen (Hs) niet worden overschreden:

Gasfornuizen

Belasting van één brander max. 3,0 kW Belasting van alle branders max. 8,3 kW Belasting van de oven max. 3,9 kW

□ Gaskookplateaus

Belasting van één brander max. 3,9 kW Belasting van alle branders max. 11,3 kW

□ Gas-glaskeramiekkookplateau

De gegevens over nominale warmte- belastingen gelden niet voor gesloten gas-glaskeramiekkookplateaus. Neem beslist de gegeven van fabrikant van het kookplateau in acht.

□ Fornuizen voor vaste brandstoffen

Hiervoor gelden dezelfde maximale nominale warmtebelastingen en dezelfde minimumafstand als bij gasfornuizen.

⚠ Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, niet verwijderbare afscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en gasplateaus.

⚠️ Hoe kleiner de afstand tussen wase- mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels kunnen vormen.

Afzuigkap met luchtafvoer

De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid.

De afvoerlucht mag niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld.

Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht wordt afgevoerd via een in gebruik verkerende rook- of afvoergas- schoorsteen moet de toestemming van de bevoegde instantie worden verkregen.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.

Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking mogelijk.

Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-muur-kast worden gebruikt.

Optimaal vermogen van de wasem- afzuigkap:

□ Korte, gladde luchtafvoerpijp.
□ Zo min mogelijk bochten.
□ Zo groot mogelijke buisdiameter en grote bochten.

Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of kleine buisdiameters vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden.

□ Ronde buizen:
wij adviseren een inwendige diameter van 150 mm, echter minstens 120 mm.

□ Platte kanalen moeten een gelijkwaardige inwendige diameter als ronde buizen hebben.

Ze dienen geen scherpe bochten te hebben.

∅ 120 mm ca. 113 cm ^3

∅ 150 mm ca. 177 cm ^3

□ Bij afwijkende buisdiameters: dichtstrips gebruiken.

□ Bij gebruik van de wasemafzuigkap met luchtafvoer moet voor voldoende luchttoevoer worden gezorgd.

Gebruik met circulatielucht

□ Met een koolstofffilter, indien gebruik met afvoerlucht niet mogelijk is.

Aansluiting luchtafvoerpijp ∅ 150 mm:

□ Luchtafvoerpijp rechtstreeks aan de luchtaansluiting bevestigen.

Aansluiting luchtafvoerpijp ∅ 120 mm:

☐ Reduceerstuk op de luchtaansluiting schroeven en daaraan de luchtafvoerpijp bevestigen.

⚠ De complete montageset is verkrijgbaar bij de vakhandel.

De desbetreffende toebehorennummers vindt u achterin deze gebruiksaanwijzing.

Voor de montage

Voorbereiden van de muur

□ De muur moet vlak en loodrecht zijn.
□ Pluggen moet stevig kunnen worden bevestigd.

Gewicht in kg:

	Luchtavoer	Luchtcirculatie
60 cm		16,115,9
90 cm		19,519,3

Constructiewijzigingen in het kader van technische verbeteringen voorbehouden.

Elektrische aansluiting

De wasemafzuigkap mag alleen worden aangesloten aan een volgens de voorschriften geïnstalleerd, geaard stopcontact. Het geaarde stopcontact moet indien mogelijk vlak achter de schoorsteenafscherming worden aangebracht.

Elektrische gegevens:

staan op het typeplaatje in de binnenruimte van het apparaat vermeld en zijn zichtbaar als het filterframe wordt afgenomen.

⚠ Bij reparaties moet de wasemafzuig-kap altijd stroomloos worden gemaakt.

Lengte van de aansluitkabel: 1,30 m. Als vaste aansluiting nodig is:

De wasemafzuigkap mag uitsluitend door een erkende installateur worden aangesloten.

In de installatie moet een scheidingsvoorziening worden aangebracht. Als scheidingsvoorzieningen gelden schakelaars met een contactopening van meer dan 3 mm en uitschakeling met alle polen. Daarbij horen aardlekschakelaars en veiligheidsschakelaars.

Deze wasemafzuigkap voldoet aan de EG-bepalingen voor radio-ontstoring.

Inbouwen

De wasemafzuigkap is voorzien voor montage aan de keukenmuur.

1. Vetfilter verwijderen (zie de gebruiksaanwijzing).
2. Van het plafond tot aan de onderkant van de wasemafzuigkap een middellijn op de muur aftekenen.
3. Met behulp van het sjabloon plaatsen voor de schroeven op de muur aftekenen en de omtrek aftekenen om het ophangen te vergemakkelijken.

⚠️ Minimumafstand in acht nemen van
550 mm tussen wasemafzuigkap en kookzones van elektrisch fornuis en van 650 mm tussen wasemafzuigkap en branders van gasfornuis. De onderste rand van het sjabloon duidt de onderste rand van de wasemafzuigkap aan.

1. Vijf gaten voor de wasemafzuigkap en twee gaten voor de afscherming van de schoorsteen ø 8 mm boren en pluggen volledig in de muur duwen.

Opmerking: let op eventueel te monteren extra toebehoren.

1. De bevestigingshaak voor het schoorsteenafschermstuk vastschroeven met 2 zeskantschroeven.

2. De middelste schroef (bolkopschroef zonder onderlegplaatje) als montage-hulp voor de wasemafzuigkapbe-vestiging vastdraaien totdat deze nog ca. 5 mm uitsteekt.

3. Wasemafzuigkap aan de schroef ophangen.

⚠️ Het glasscherm mag de muur niet raken.

1. 4 zeskantschroeven met onderlegplaatjes vastdraaien.

⚠ Voordat de vier schroeven worden vastgedraaid, moet de wasemafzuig-kap op de juiste plaats worden gebracht.

Als er bij het vastschroeven druk wordt uitgeoefend op het glasscherm, kan het breken.

1. Plak beschermfolie over de gaten van de 2 onderste bevestigingsschroeven in het veiligheidsrooster.

1. Buisverbinding tot stand brengen.

2. Elektrische verbinding tot stand brengen.

3. Beschermfolie van beide schoorsteenafschermstukken verwijderen.

⚠️ Voorkom beschadiging van de kwetsbare edelstalen oppervlakken.

1. Het bovenste schoorsteenafschermstuk (sleuven naar onderen) in het onderste schoorsteenafschermstuk schuiven.

⚠ Voorkom beschadiging bij het in elkaar schuiven door bijvoorbeeld het montagesjabloon ter bescherming over de rand van de onderste schoor-steenafscherming te leggen.

1. De complete schoorsteenafscherming schuin in het glasscherm plaatsen en naar achteren draaien.

Attentie: De gaten in de schoorsteenafscherming moeten exact over de schakelaars passen.

1. Het bovenste schoorsteenafschermstuk voorzichtig bovenwaarts uittrekken en met 2 schroeven zijdelings vastschroeven op de bevestigingshaak.

1. Vetfilter weer aanbrengen (zie de gebruiksaanwijzing).
