Produkttype	Indbygget eller søjle emhætte
Mærke	Bosch
Model	DKE655D
Bredde	60 cm
Dybde	50 cm
Højde (min-max)	59-102 cm
Nettovægt	15 kg
Strømforsyning	220-240 V ~ 50 Hz
Samlet effekt	200 W
Maksimal luftstrøm (udsugning)	600 m³/h
Maksimal støjniveau	65 dB(A)
Antal hastigheder	3 + intensiv
Betjeningstype	Trykknapper
Belysning	1 x LED 3 W
Fedtfilter	Opvaskemaskinesikkert metalfilter
Kulfilter (valgfrit)	Model: DHZ8225 (udskiftning)
Udsugningstilstand	Udsugning eller recirkulation
Afløbsdiameter	150 mm
Materiale	Børstet rustfrit stål
Særlige funktioner	Filtermætningssignal, recirkulation mulig
Sikkerhed	Motor termisk beskyttelse, automatisk stop ved overophedning
Vedligeholdelse	Fedtfilter vaskes månedligt, kulfilter udskiftes hver 6. måned
Reservedele og reparerbarhed	Tilgængelige i 10 år (filtre, motor, pærer)
Garanti	2 år
Energiklasse	A

Ofte stillede spørgsmål - DKE655D BOSCH

Hvordan installeres emhætten DKE655D?

Emhætten skal monteres i en højde på 65-75 cm over et elektrisk komfur eller 75-85 cm over et gaskomfur. Følg instruktionerne i manualen for at fastgøre den til væggen og tilslutte udsugningen (hvis udsugningstilstand). Til recirkulationsinstallation skal du installere kulsættet (valgfrit).

Hvordan rengøres fedtfiltrene?

Metalfiltrene rengøres i opvaskemaskinen (program 50 °C) eller i hånden med en børste og rengøringsmiddel. Lad dem tørre helt, før de sættes tilbage. Det anbefales at rengøre dem hver måned, eller så snart mætningsindikatoren lyser.

Kan emhætten bruges i recirkulationstilstand?

Ja, emhætten DKE655D kan fungere i recirkulation. Du skal installere et kulfilter (ref. DHZ8225) for at opsamle lugte. Filteret skal udskiftes hver 6. måned.

Hvordan skiftes LED-pæren?

LED-belysningen er integreret og skal udskiftes af en autoriseret fagmand. Kontakt Boschs kundeservice for at få reservedele.

Hvorfor larmer emhætten?

Unormal støj kan komme fra et tilstoppet filter, forkert installation eller løse dele. Kontroller filtrene, stram skruerne, og sørg for, at emhætten er korrekt monteret. Normalt maksimalt støjniveau er 65 dB(A).

Hvordan indstilles hastighederne?

Brug trykknapperne på forsiden: tryk successivt for at skifte fra hastighed 1 (lav) til 3 (høj), og hold intensivknappen nede for et midlertidigt boost. En LED viser den aktive hastighed.

Hvad betyder det, når indikatoren blinker?

En blinkende indikator betyder, at fedtfiltrene skal rengøres (efter ca. 30 timers brug). Efter rengøring nulstilles tælleren ved at trykke på den tilsvarende knap i 3 sekunder (se manualen).

Er et udsugningsrør obligatorisk?

Nej, emhætten kan bruges uden rør i recirkulationstilstand (med kulfilter). I udsugningstilstand kræves et udsugningsrør til det fri med en diameter på mindst 150 mm.

Hvor findes reservedele?

Reservedele (filtre, pærer, motor) fås via Boschs kundeservice eller på hjemmesiden pieces-detachees.bosch. Brug den nøjagtige reference for din model DKE655D.

Suger emhætten korrekt?

Kontrollér, at udsugningsrøret ikke er blokeret, at filtrene er rene, og at emhætten er egnet til rummets størrelse (maks. luftstrøm 600 m³/h). For bedre effektivitet, brug den intensive hastighed.

BRUGSANVISNING DKE655D BOSCH

En risikofri drift er mulig dersom undertrykket i rommet der ovnen er montert ikke overskrider 4 Pa (0,04 mbar).

Driftsmuligheter

Viktige henvisninger:

☐ Aktiv-kullfilter inneholder ikke skadestoffer. De kan f.eks. kastes i bosset.

Rengjøring og pleie

Viktige henvisninger

Tilleggshenvisninger ved gasskomfyrer:

⚠️ Over gassbluss er det kun tillatt å montere en damphette med en minste avstand på 650 mm – fig. 1 – dersom følgende nominelle varmebelastning (Hs) ikke blir overskredet:

□ Gasskomfyrer

Belastning fra ett kokebluss	maks.	3,0 kW
Belastning fra alle kokeblussene	maks.	8,3 kW
Stekeovnsbelastning	maks.	3,9 kW

□ Gass kokeplater

Belastning fra ett kokebluss	maks. 3,9 kW
Belastning fra alle kokeblussene	maks. 11,3 kW

□ Gass-glasskeramikkokefelt

Opplysningene om den nominelle varmebelastningen gjelder ikke for glasskeramikkokefelt. Opplysningene fra produsenten av kokefeltet må absolutt overholdes.

En risikofri drift er mulig dersom undertrykket i rommet der ovnen er montert ikke overskrider 4 Pa (0,04 mbar).

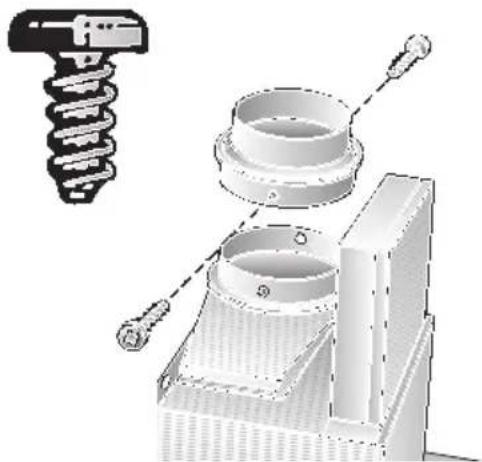

Slik oppnår du en optimal ytelse på damphetten:

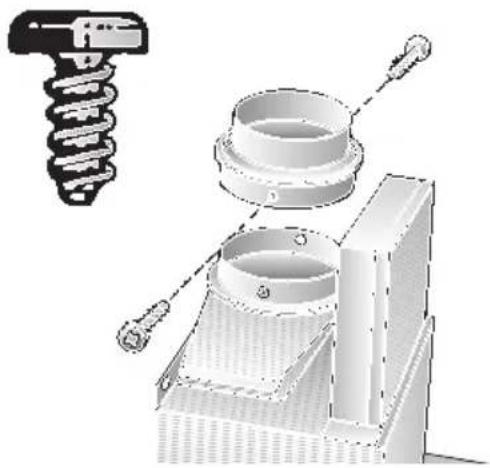

□ Fest utløpsrøret direkte til luftstussen.

☐ Reduseringsstussen skrues på luftstussen og avluftsrøret festes så på denne.

Lengden på tilkoplingskabelen: 1,30 m. Ved nødvendig fast tilkopling:

Damphetten må i alle tilfeller tilkoples av en autorisert elektro-installatør.

⚠ Pass på at det er en minste avstand til kokeplatene fra damphetten på minst 550 mm ved elektrokomfyrer, hhv. 650 mm ved gassbluss. Den nedre kanten på sjablonen tilsvarer den nedre kanten på damphetten.

Henvisning: Pass på spesialt tilbehør som eventuelt på monteres.

Beskrivelse af emhætten

Arbejdsfunktioner

Aftrækcirkulation

☐ Emhættens ventilator suger køkkendunst ind og leder den ud i det fri via fedtfiltret.
□ Fedtfiltret optager de faste bestanddele i køkkendunsten.
□ Køkkenet er stort set fedt- og lugtfrit.

Ved emhættens aftræksdrift og samtidig drift af skorstensafhængig fyring (som f.eks. varmeapparater med gas, olie eller kul, gennemstrømningsvandvarmer, varmvandsboiler), skal De sørge for tilstrækkelig tilførselsluft, der kræves af ildstedet for forbrændingen.

Der er ingen fare på færde, hvis undertrykket i køkkenet, hvor ildstedet befinder sig, ikke overskrider 4 Pa (0,04 mbar).

Arbejdsfunktioner

Dette kan opnås, hvis forbrændingsluften kan strømme efter igennem uaflukkelige åbninger, f.eks. i døre, vinduer og i forbindelse med tilførselsluft-/aftræksluftmurkasse eller ved hjælp af andre tekniske foranstaltninger, såsom gensidig aflåsning eller lignende.

Ved utilstrækkelig tilførselsluft er der risiko for forgiftning som følge af tilbagesugede forbrændingsgasser.

En murkasse til ny luft / brugt luft alene sikrer ikke, at grænseværdien overholdes.

Oplysning: Når man overvejer, hvilke forholdsregler, der skal tages, skal man tage ventilationssystemet i hele boligen i betragtning. Dette er dog ikke nødvendigt, når der bruges kogeapparater, f.eks. nedsænkede kogeplader og gaskomfurer.

Når emhætten bruges til luftcirkulation – med aktiv-filter –, kan driften gennemføres uden indskrænkning.

Luftcirkulation:

□ Her skal der sættes et aktiv-filter ind (se filter og service).
Hele montagesættet og reserve-filtrene kan købes i specialforretninger. De tilsvarende tilbehørs-numre findes bagest i denne vejledning.
☐ Emhættens ventilator suger køkken-dunsten ind og leder den rengjort tilbage i køkkenet, efter at fedt- og aktiv-filtret har renset den.
□ Fedtfiltret optager de faste bestanddele i køkkendunsten.
□ Aktiv-filtret binder lugtstoffer.

Inden emhætten tages i brug for første gang

Vigtige henvisninger:

☐ Denne brugsanvisning gælder for flere modeller. Det kan være, at specielle udstyrsdetaljer er beskrevet, som ikke findes på din emhætte.
□ Denne emhætte opfylder de gældende sikkerhedsbestemmelser.

Reparationer må kun udføres af fagfolk. Ufagligt udførte reparationer kan være til stor fare for den, der benytter apparatet.

□ Du skal have læst brugsanvisningen grundigt igennem, før emhætten tages i brug. Den indeholder vigtige oplysninger om sikkerhed, brug og pleje.
□ Opbevar brugsanvisningen et sikkert sted. Den kan være nyttig, hvis emhætten overtages af andre.

⚠ Emhætten må ikke tages i brug, hvis den er beskadiget.
⚠ Tilslutningen og idrifttagningen må kun udføres af en fagmand.
⚠ En beskadiget tilslutningsledning skal erstattes af fabrikanten eller af dennes serviceafdeling eller af en tilsvarende kvalificeret person, så fare ikke kan opstå.
⚠️ Emballagen skal bortskaffes forskriftsmæssigt (se montagevejledning).
⚠ Emhætten må kun benyttes med indsatte el-pærer.
⚠ Defekte lamper udskiftes straks for at undgå en overbelastning af de øvrige lamper.
⚠ Emhætten må aldrig benyttes uden fedtfilter.
⚠️ Overophedet fedt eller olie kan let antændes. Derfor må madretter med fedt eller olie som f.eks. pommes frites kun tilberedes under opsyn.

⚠️ Der må ikke flamberes under emhætten.

! Der er fare for ildebrand, når flammerne stiger op mod fedtfiltret.
⚠️ Over et ildsted til fast brændsel (kul, træ o.l.) er det kun under visse betingelser tilladt at benytte emhætten (se montagevejledningen).

Nedsænkede kogeplader med gas / gaskomfurer

⚠️ Gas-komfurer skal altid benyttes korrekt.

Vigtigt:

Flammerne fra gas-komfurer skal altid være dækket til med gryder, pander o.l.

På grund af den kraftige varme, som opstår fra de utildækkede gasflammer, kan der opstå skader på emhætten.

Driftsforstyrrelser

Hvis De har spørgsmål, eller hvis der opstår driftsforstyrrelser, kan De ringe til service-værkstedet.

(se fortegnelsen over serviceværksteder).

Ved opkald bedes De angive:

E-nr.

FD

Notér numrene i de ovenstående rubrikker. Numrene finder De på typeskiltet på indersiden af emhætten, når filtergitteret er taget af.

Betjening af emhætten

⚠️ Køkkendunsten kan mest effektivt fjernes ved:

□ at tænde for emhætten når man begynder at lave mad.
☐ først at slukke for emhætten et par minutter efter, at man er færdig med at lave mad.

Det ønskede ventilatortrin indstilles:

□ Tryk på den ønskede tast.

Der slukkes for emhætten:

□ Tryk på tasten 0.

Intensivtrin:

Ventilatoren yder sit maksimale i intensivtrinnet, som benyttes for et kort øjeblik.

Belysning:

□ Lyset tændes og slukkes med tasten ⚙.
□ Belysningen kan benyttes til enhver tid, også när ventilatoren ikke er tændt.

Filter og service

Fedtfilter:

Der er indsat metalfiltre til at optage de fedtholdige bestanddele i køkken-dunsten.

Filtermåtterne er lavet af ikke-brændbart metal.

Bemærk:

Efterhånden som filtrene fyldes med fedtholdige reststoffer, bliver de lettere antændeligt, og emhættens funktion kan nedsættes betydeligt.

Vigtigt:

Ved at rense metal-fedtfiltrene rettidigt kan De forebygge den brandfare, som kan opstå på grund af den kraftige varme under friturekogning eller stegning.

Rengøring af metalfedtfiltrene:

□ Ved normal brug (1 til 2 timer dagligt) skal metal-fedtfiltret renses efter 8 til 10 uger.
☐ Filtrene kan vaskes af i opvaske-maskinen. Derved er en let misfarvning mulig.

Vigtigt:

Helt fyldte metal-fedtfiltre må ikke vaskes af sammen med andet køkkengrej.

□ Vaskes filtrene af i hånden, skal de lægges i blød i meget varmt opvaskevand.

Derefter skal de børstes af, skylles godt ud og dryppes af.

Filter og service

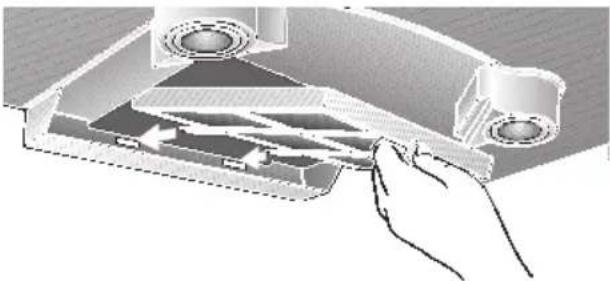

Metal-fedtfiltrene tages ud og sættes ind:

Pas på: Halogenlamperne skal være slukket og kølet af.

Pas på: Halogenlamperne skal være slukket og kølet af.

1. Tag fedtfiltrene ud (se Metal-fedtfiltrene tages ud og sættes ind).

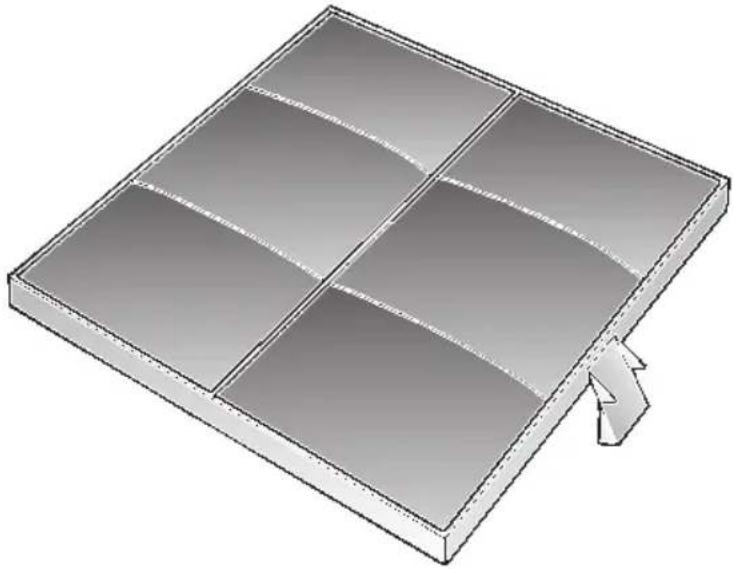

2. Sæt aktivkul-filteret ind.

Pas på: Halogenlamperne skal være slukket og kølet af.

1. Tag fedtfiltrene ud.

2. Tryk snippen ind forfra og tag aktiv-filteret ud (nedad).

Udskiftning af aktivkul-filtret:

□ Ved normal brug (1 til 2 timer dagligt) skal aktiv-filtrene udskiftes cirka 1 gang om året.

□ Det kan købes i SPECIALFORRET-NINGER (se ekstra tilbehør).

☐ Der må kun benyttes originale filtre. Dermed garanteres der for optimal funktion.

Bortskaffelse af det gamle aktiv-filter:

☐ Aktiv-filtre indeholder ingen skadelige stoffer. De kan f.eks. bortskaffes som resterende affald.

Apparatet skal gøres strømløs ved at trække netproppen ud eller ved at afbryde for sikringen.

□ Når fedtfiltrene rengøres, skal det fedt vaskes af, der har sat sig på de tilgængelige dele af emhætten. Derved forebygges brandfaren, og en optimal funktion sikres.
□ Emhætten vaskes af med meget varmt opvaskevand eller mildt vinduesrens.
Er emhætten meget snavset, forsøg da ikke at kradse snavset af. Brug i stedet en fugtig klud til at opløse det fastsiddende snavs.
□ Benyt ikke skurende midler eller grove køkkensvampe.
□ Henvisning: Alkohol (sprit) må ikke benyttes på kunststofflader, der kan opstå matte pletter.

Pas på! Sørg for rigelig frisk luft i køkkenet, ingen åben ild!.

⚠ Tasterne på kontakterne må kun rengøres med en blød klud, som er vredet op i mildt opvaskevand. Der må ikke benyttes stålrens til kunststofflader.

Overflader af rustfrit stål:

□ Benyt en mild ikke skurende stålrens.

☐ Rengør kun overfladen i stålets sliberetning.

⚠ Flader af rustfrit stål må ikke rengøres med grove køkkensvampe og sand-, soda-, syre- eller chloridholdige rengøringsmidler!

Overflader af aluminium og kunststof:

□ Brug et vindueslæder eller en blød, fnugfri klud af microfibre.
□ Brug ikke tørre klude.
□ Brug et mildt vinduesrens.
□ Undgå brug af skrappe, syre- eller ludholdige rengøringsmidler.
□ Undgå brug af skuremidler.

Udskiftning af lamperne

1. Sluk for emhætten og afbryd strømmen til apparatet ved at trække stikket ud af stikkontakten eller slå sikringen fra.
   ⚠ Halogenlamperne bliver meget varme, når de er tændt. De er varme et godt stykke tid efter de er blevet slukket - fare for forbrænding.
2. Fjern lamperingen med en skruetrækker eller andet værktøj.

Pas på: Stikfatning. Pæren skal håndteres med en ren klud.

1. Sæt lamperingen på plads, til den falder i hak.
2. Sæt stikket ind i stikdåsen eller slå sikringen til igen.

Bemærk: Hvis belysningen ikke fungerer, kontrolleres lamperne for korrekt isætning.

Vigtige oplysninger

⚠ Udtjente apparater indeholder materialer, der er velegnede til genbrug. Brug genbrugsordningerne for emballage og ældre apparater og vær med til at skåne miljøet. Udtjente maskiner bør gøres ubrugelige.

⚠ Forpakningsmaterialet skal bortskaffes forskriftsmæssigt:

Vore produkter kræver en effektiv beskyttelsesemballage under transporten. I denne sammenhæng begrænser vi os til det absolut nødvendige. Emballagen er fremstillet af miljøvenlige materialer og kan behandles som andet normalt affald.

Brug genbrugsordningerne for emballage og ældre apparater og vær med til at skåne miljøet. Er der tvivl om ordningerne og hvor genbrugspladserne er placeret, kan kommunen eller Deres forhandler kontaktes.

⚠ Emhætten kan bruges som aftræk og til cirkulation.

⚠ Emhætten skal altid placeres lige midt over kogepladerne.

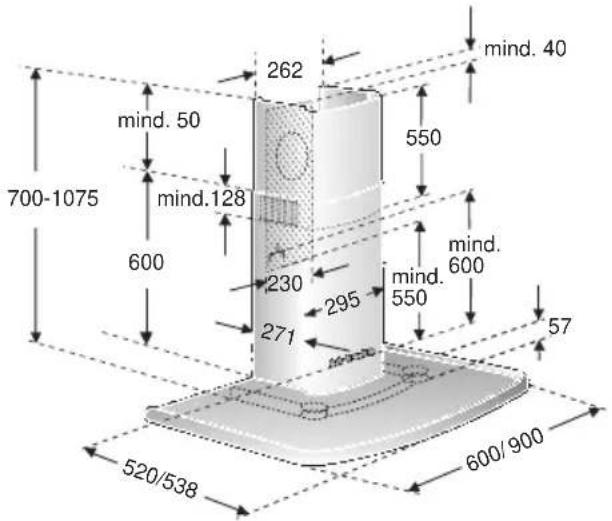

⚠ Den mindste afstand mellem elektriske kogeplader og emhættens nederste kant: 550 mm, Fig. 1.

Yderligere henvisninger ved gaskogeplader:

⚠️ Gaskogeplader skal monteres iht. gældende nationale love og bestemmelser (f.eks. i Tyskland: Tekniske Bestemmelser Gasinstallation TRGI).

⚠️ De passende indbygningsforskrifter og indbygningshenvisninger fra gaskoge-apparatets producent skal overholdes.

⚠ Emhætten må kun på den ene side være monteret ved siden af et højt skab eller en høj væg. Afstand mindst 50 mm.

⚠ Det er kun tilladt at montere emhætten over gaskogeplader, hvis en mindsteafstand på 650 mm – Fig. 1 – overholdes, og hvis følgende nominelle varmebelastninger (Hs) ikke overskrides:

☐ Gaskomfurer Belastning fra én kogeplade max. 3,0 kW Belastning fra alle kogeplader max. 8,3 kW Belastning fra bageovnen max. 3,9 kW

□ Nedsænkede kogeplader med gas Belastning fra én kogeplade max. 3,9 kW Belastning fra alle kogeplader max. 11,3 kW

□ Gas-glaskeramikkogeplader Angivelserne om nominel varme- belastning gælder ikke for gas-glas- keramikkogeplader. Bemærk ubetinget angivelserne fra kogepladens producent.

□ Komfurer til fast brændsel Her gælder de max. nominelle varmebelastninger og den mindste afstand, som også gælder for gaskomfurer.

⚠ Det er kun tilladt at montere emhætten over et ildsted til faste brændstoffer, fra hvilke der kan udgå en brandfare (f.eks. gnister), hvis ildstedet har et lukket, ikke aftageligt dæksel og hvis de forskrifter, som gælder i Danmark, overholdes. Denne restriktion gælder ikke for gas-komfurer og nedsænkede kogeplader med gas.

⚠ Jo mindre afstanden er mellem emhætte og kogested, desto større er muligheden for, at der dannes vanddråber på undersiden af emhætten på grund af dampe, der stiger op.

Inden monteringen

Aftræk

Den brugte luft ledes væk gennem en luftskakt opad eller direkte ud gennem ydermuren.

Den brugte luft, der går bort, må hverken ledes ud i en røg- eller røggaskamin, der er i funktion, eller i en skakt, der benyttes til udluftning af rum, hvor der findes ildsteder.

Ved afledning af aftræk skal de stedlige og lovmæssige forskrifter følges (f.eks. bygningsforskrifterne i landet).

Ved luftens udstrømning til røg- og røggasskorstene, der er ude af drift, skal De overholde de i Danmark gældende bestemmelser.

Ved emhættens aftræksdrift og samtidig drift af skorstensafhængig fyring (som f.eks. varmeapparater med gas, olie eller kul, gennemstrømningsvandvarmer, varmvandsboiler), skal De sørge for tilstrækkelig tilførselsluft, der kræves af ildstedet for forbrændingen.

Der er ingen fare på færde, hvis undertrykket i køkkenet, hvor ildstedet befinder sig, ikke overskrider 4 Pa (0,04 mbar).

Dette kan opnås, hvis forbrændingsluften kan strømme efter igennem uaflukkelige åbninger, f.eks. i døre, vinduer og i forbindelse med tilførselsluft-/aftræksluft-murkasse eller ved hjælp af andre tekniske foranstaltninger, såsom gensidig aflåsning eller lignende.

Ved utilstrækkelig tilførselsluft er der risiko for forgiftning som følge af tilbagesugede forbrændingsgasser.

En murkasse til ny luft / brugt luft alene sikrer ikke, at grænseværdien overholdes.

Oplysning: Når man overvejer, hvilke forholdsregler, der skal tages, skal man tage ventilationssystemet i hele boligen i betragtning. Dette er dog ikke nødvendigt, når der bruges kogeapparater, f.eks. nedsænkede kogeplader og gaskomfurer. Når emhætten bruges til luftcirkulation – med aktiv-filter –, kan driften gennemføres uden indskrænkning.

Ledes den brugte luft ud gennem ydervæggen, bør der bruges en teleskopmurkasse.

Inden monteringen

Forudsætninger for at emhætten arbejder optimal:

□ Kort, glat aftræksrør.

☐ Så få bøjede rør som muligt.

□ Brug så store rørdiametre som muligt og store rørbuer.

Brug af lange, rå rør til aftræksluft, mange rørbøjninger eller små rørdiametre medfører afvigelse af den optimale lufteffekt, og samtidig øges støjen.

□ Runde rør:

Vi anbefaler: Indvendig diameter på 150 mm, dog mindst 120 mm.

☐ Flade kanaler skal have en indvendig diameter, der svarer til de indvendige diametre på de runde rør.

Sættes et tætningsbånd i.

□ Ved aftræksdrift skal man sørge for tilstrækkelig lufttilførsel.

Luftcirkulation

□ Med aktiv-filter hvis aftræk ikke er mulig.

⚠️ Hele montagesæt- tet kan købes i specialforretninger.

De tilsvarende tilbehørs-numre findes bagest i denne vejledning.

Tilslutning med aftræksrør ∅ 150 mm:

□ Aftræksrøret fastgøres direkte på aftræksstudsen.

Tilslutning med aftræksrør ∅ 120 mm:

□ Skru reduktionsstudsen fast på luftstudsen og fastgør aftræksrøret til denne.

Forberedelse af væggen

□ Væggen skal være jævn og lodret.
□ Sørg for at dyvlerne sidder rigtigt fast i væggen.

Vægt i kg:

	Aftræk	Luft-cirkulation
	15,960 cm	16,1
	19,390 cm	19,5

Der forbeholdes ret til kontruktionsændringer indenfor den tekniske udviklings rammer.

Elektrisk tilslutningInden monteringen

Emhætten må kun sluttes til en stikdåse med jordledning, der er installeret iht. de gældende bestemmelser. Stikdåsen skal helst anbringes direkte bagved aftræksbeklædningen.

Elektriske data:

De findes på typeskiltet på indersiden af emhætten og kan ses, når filterrammerne tages af.

⚠ Ved reparationer skal emhætten altid gøres strømfrit.

Længde på tilslutningsledningen: 1,30 m.

Er det nødvendigt med fast tilslutning:

Emhætten må kun tilsluttes af en el-installatør, der er godkendt af det pågældende elektricitetsværk.

Ved installationen skal der benyttes en skilleanordning. Ved skilleanordning forstås en kontakt med en kontaktåbning på mere end 3 mm og udkobling af alle poler. Herunder hører ledningssikrings-kontakter og kontaktorer.

Dette apparat opfylder gældende EECbestemmelser om radiostøjdæmpning.

Montering

Denne emhætte er beregnet til montering på en køkkenvæg.

1. Fjern fedtfilter og lampeskærm (se brugsanvisning).
2. Træk en linie på væggen midt over kogepladerne fra loftet til emhættens nederste kant.
3. Opmærk skruernes positioner på væggen ved hjælp af skabelonen og markér fastgørelsesområdets kontur. Det letter fastgørelsen.

⚠ Den mindste afstand mellem elektriske kogeplader og emhættens nederste kant: 550 mm mellem gaskogeplader og emhættens nederste kant: 650 mm skal overholdes. Den nederste kant på skabelonen svarer til den nederste kant på emhætten.
4. Bor 5 huller til emhætten og 2 huller til aftræksbeklædningen (ø 8 mm) og tryk dyvlerne ind i væggen, så de flugter med væggen.

Henvisning: Vær opmærksom på ekstra tilbehørsdele, som evt. skal monteres.

1. Fastskru holdevinklen til aftræksbeklædningen.

2. Idrej den mellemste skrue (halvrund skrue uden skive) (monteringshjælp i forbindelse med fastgørelse af emhætten), så ca. 5 mm rager ud.

3. Hæng emhætten fast på skruen. ⚠ Glasskærmen må ikke ramme væggen.

⚠ Emhætten skal justeres rigtigt, før de 4 skruer fastspændes.

⚠ Glasskærmen må ikke skrues så fast, at den er under tryk, da glasset derved kan gå itu.

1. Klæb beskyttelsesfolie på hullerne til de 2 nederste skruer på beskyttelses-gitteret.

1. Rørforbindelse etableres.

2. Elektrisk forbindelse etableres.

3. Træk beskyttelsesfoliet af de to aftræksbeklædninger.

⚠️ Undgå beskadigelser af de sarte overflader af rustfrit stål.

1. Skub den øverste aftræksbeklædning (kærv opad) ind i den nederste aftræksbeklædning.

⚠️ Skub delene forsigtigt ind i hinanden, så de ikke bliver ridsede. De kan f.eks. lægge skabelonen hen over kanten på den nederste aftræksbeklædning.

1. Montér hele aftræksbeklædningen i glasskærmen (på skrå) og sving den bagud.

Pas på: Hullerne i aftræksbeklædningen skal befinde sig lige over kontakterne.

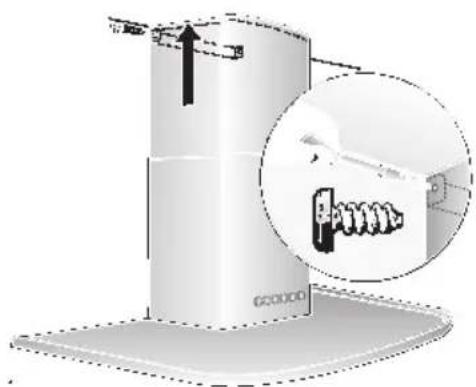

1. Træk den øverste aftræksbeklædning forsigtigt opad og skru den fast til holdevinklen på siden med 2 skruer.

1. Sæt fedtfilter og lampeskærm på plads igen (se brugsanvisning).

		DHZ 5185
		360732
