MODE D'EMPLOI New Breeze 7 Klarstein
Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les instructions de ce mode d'emploi afin d'éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi et des informations supplémentaires concernant le produit.
Consignes de sécurité 90
Aperçu de l'appareil 92
Panneau de commande et touches 93
Télécommande et témoins 94
Installation 102
Nettoyage et entretien 107
Résolution des problèmes 109
Message d'erreur 110
Remarques concernant le
réfrigérant R290 111
Fiche de données produit 112
Conseils pour le recyclage 116
Déclaration de conformité 116
FICHE TECHNIQUE
| Numéro d'article | 10029702, 10029703, 10040152, 10040153 | 10029704, 10029705, 10040154, 10040155 |
| Alimentation électrique 220-240 V ~ 50/60 Hz |
| Capacité de refroidissement | 7000 BTU 9000 BTU | |
| Taille de la chambre 21-34 m2 26-44 m2 | |
CONSIGNES DE SÉCURITÉ
Consignes particulières
- Pour le dégivrage ou le nettoyage, utilisez uniquement les produits recommandés par le fabricant.
- Ne rangez jamais l'appareil dans une pièce avec des sources d'inflammation présentes en permanence (par exemple : flammes nues, appareil à gaz allumé ou chauffage électrique allumé).
- Ne perforez jamais l'appareil et ne le brûlez pas.
- Notez que les liquides réfrigérants peuvent être inodores.
Remarques : Utilisez l'appareil uniquement dans des pièces supérieures à X m² (voir le tableau):
| Modèle X ( m2 ) | |
| 5000 BTU/h, 7000 BTU/h, 8000 BTU/h 4 m2 | |
| 9000 BTU/h, 10000 BTU/h, 10500 BTU/h 12 m2 | |
| 12000 BTU/h, 14000 BTU/h, 16000 BTU/h,18000 BTU/h 15 m2 | |
Consignes générales de sécurité
• L'appareil ne convient que pour une utilisation en intérieur.
- N'utilisez pas l'appareil s'il doit être réparé ou n'a pas été installé incorrectement.
- N'utilisez pas l'appareil dans les zones suivantes:
- A proximité de sources de chaleur,
- Dans les zones où il peut y avoir des éclaboussures d'huile,
- Dans les zones directement exposées au rayonnement du soleil,
- Dans les zones où il peut y avoir des éclaboussures d'eau,
-
A proximité d'une baignoire, dans une buanderie, à proximité d'une piscine ou d'une douche.
-
Ne mettez jamais vos doigts ou d'autres objets dans les ouvertures de ventilation. En particulier, avertissez les enfants du danger qu'elles représentent.
- Maintenez l'appareil en position verticale pendant le transport et le stockage afin de positionner correctement le compresseur.
- Éteignez toujours l'appareil avant de le nettoyer et débranchez la fiche de la prise.
-
Éteignez l'appareil avant de le débrancher et débranchez la fiche de la prise. Déplacez l'appareil lentement et avec précaution.
-
Ne couvrez pas l'appareil pour éviter tout risque d'incendie.
- Tous les raccordements du ventilateur doivent être conformes à la réglementation de sécurité électrique locale. Si nécessaire, informez-vous sur ces réglementations.
- Surveillez les enfants pour qu'ils ne jouent pas avec l'appareil.
- Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, le service après-vente ou une personne de qualification similaire pour éviter tout danger.
- Cet appareil peut être utilisé par des enfants de 8 ans et plus et par des personnes (enfants compris) ayant des capacités physiques, sensorielles ou mentales limitées et / ou dénuées d'expérience et de connaissances, à condition que l'appareil leur ait été présenté par une personne responsable de leur sécurité et qu'elles puissent comprendre les risques liés à l'utilisation de l'appareil. Le nettoyage et la maintenance de l'appareil ne peuvent être effectués par des enfants que sous surveillance.
- L'appareil doit être installé conformément aux réglementations de câblage nationales.
- Type et tension des fusibles : T, 250 V CA, 2 A ou plus.
- Contactez le service clientèle pour le nettoyage et l'entretien de l'appareil.
- Ne tirez pas sur le cordon d'alimentation, ne le déformez pas, ne le modifi ez pas et ne le plongez jamais dans l'eau. Une mauvaise utilisation du cordon d'alimentation peut endommager l'appareil et / ou provoquer un choc électrique.
- Respectez la réglementation nationale sur le gaz.
- Ne bloquez pas les ouvertures de ventilation.
- Ne faites pas fonctionner l'appareil uniquement en insérant ou en débranchant la fi che secteur. Cela pourrait provoquer une décharge électrique ou un incendie dû à la chaleur.
- Débranchez immédiatement le cordon d'alimentation en cas de bruits, d'odeurs ou de fumée étranges venant de l'appareil.
Consignes pour réagir en cas de dommages
- En cas de dommage sur l'appareil, contactez le fabricant, le service clientèle ou une personne de qualification similaire.
- En cas de dommage, éteignez l'appareil, débranchez la fi che et contactez le fabricant, le service clientèle ou une personne de qualification similaire.
- Le cordon d'alimentation doit être correctement mis à la terre.
- Si le câble secteur est endommagé, éteignez l'appareil pour éviter tout danger et débranchez la fi che de la prise. Le cordon d'alimentation doit être remplacé par le fabricant, le service après-vente ou une personne de qualifi cation similaire.
MISE EN GARDE
Risque de blessure ! Les réparations sur le circuit de refroidissement ne doivent être effectuées que par du personnel qualifié et formé.
N'essayez jamais de réparer l'appareil vous-même !
APERÇU DE L'APPAREIL
| 1 | Panneau de commande | 7 | Fentes de ventilation |
| 2 | Lamelles de ventilation | 8 | Entrée d'air |
| 3 | Lamelles oscillantes | 9 | Raccordement du tuyau d'échappement A 10 |
| 4 | Roulettes | 10 | Tuyau d'échappement |
| 5 | Support de câble | 11 | Raccordements B et C |
| 6 | Fiche et câble d'alimentation | | |
PANNEAU DE COMMANDE ET TOUCHES
1 Touche +/-
2 Affichage de la température
3 Témoin de
climatisation
4 Témoin de déshumidification
5 Témoin de ventilation
6 Mode
7 Minuterie
8 Touche de marche/ arrêt
9 Mode nuit
10 Ventilateur
11 Vitesse de ventilation
| +/- | En mode climatisation, appuyez sur les touches pour régler la température par intervalle de 1 °C. La plage de température réglable est comprise entre 16 °C et 30 °C. Cette touche est inactive en mode automatique, déshumidificateur ou ventilateur. |
| MODE | Appuyez sur la touche pour sélectionner le mode dans l'ordre suivant : Climatiseur > Déshumidificateur > Ventilateur. |
| COOL (climatisation) : Le témoin de climatisation s'allume dans ce mode. L'écran affiche la température réglée. La température réglable est comprise entre 16 °C et 32 °C. |
| DRY (Déshumidificateur) : Le témoin de déshumidification s'allume dans ce mode. L'écran n'affiche pas une température comprise entre 16 °C et 32 °C. |
| FAN (Ventilation) : seul le ventilateur fonctionne dans ce mode. Le voyant de ventilation s'allume. L'affichage n'indique aucune température. |
| FAN | Appuyer sur cette touche pour sélectionner la vitesse selon l'ordre suivant : faible > intermédiaire > élevée > auto > faible. |
| TIMER | Appuyez sur cette touche pour activer la minuterie. Appuyez ensuite sur la touche +/- pour régler la minuterie. Chaque fois que vous appuyez sur la touche, la durée change de 0,5 heure jusqu'à 10 heures. Ensuite, la valeur change d'une heure à chaque pression sur la touche. Après avoir entré la valeur souhaitée, attendez 5 secondes jusqu'à ce que l'affichage prenne automatiquement la durée en compte. Lorsque la minuterie fonctionne, le témoin de minuterie s'allume. Si vous souhaitez annuler la minuterie, appuyez à nouveau sur la touche de minuterie en mode minuterie. |
| SLEEP | Appuyez sur la touche pour activer le mode nuit. Si l'appareil se trouve en mode climatisation, la température augmente de 1 °C en une heure dès le démarrage du mode nuit. Dans les 2 heures qui suivent, la température augmente encore de 2 °C puis reste à ce niveau. La fonction nuit ne fonctionne pas en mode ventilateur, auto ou déshumidificateur. |
TÉLÉCOMMANDE ET TÉMOINS
| 1 | Interrupteur de marche/arrêt | 8 | Ventilation |
| 2 | Mode | 9 | Température |
| 3 | +/- | 10 | Minuterie (démarrage ou arrêt automatique) |
| 4 | Ventilateur | 11 | Turbo |
| 5 | Oscillation (haut/bas) | 12 | Mode nuit |
| 6 | Oscillation (gauche/droite) | 13 | Eclairage |
| 7 | Mode santé / enregistrer | | |
Remarques :
- Il s'agit d'une télécommande universelle pour les climatiseurs à fonctions multiples. Les touches dont les fonctions ne sont pas disponibles n'ont aucune action sur le fonctionnement de l'appareil.
- Après avoir connecté l'appareil, le climatiseur émet un son et le témoin de fonctionnement d'allume en rouge. Vous pouvez maintenant utiliser l'appareil à l'aide de la télécommande.
- Lorsque l'appareil est allumé, le témoin de transmission sur la télécommande clignote une fois à chaque pression sur une touche.
- Lorsque l'appareil est éteint, la température réglée apparaît sur la télécommande. Lorsqu'il est allumé, l'écran de la télécommande affiche le témoin de démarrage.
1 interrupteur de marche/arrêt (ON/OFF)
Appuyez pour démarrer ou éteindre l'appareil. Au démarrage ⏻ s'allume en vert. (La couleur du témoin diffère d'un modèle à l'autre).
2 Mode
Appuyez pour parcourir et sélectionner les modes.
| AUTO | En mode automatique, le climatiseur fonctionne automatiquement en fonction de la température ambiante. La température réglée ne peut pas être modifiée et ne s'affiche pas non plus. Appuyez sur la touche FAN pour régler la vitesse du ventilateur. Appuyez sur et pour régler le mouvement d'oscillation. |
| COOL | Lorsque vous choisissez ce mode, l'appareil fonctionne en mode climatiseur. Le symbole apparaît à l'écran. Appuyez sur les touches [+] et [-] pour régler la température. Appuyez sur la touche FAN pour régler la vitesse du ventilateur. Appuyez sur et pour régler le mouvement d'oscillation. |
| DRY | Le ventilateur fonctionne à basse vitesse en mode déshumidificateur. Vous ne pouvez pas modifier la vitesse du ventilateur en mode déshumidificateur. Le symbole apparaît à l'écran. Appuyez sur et pour régler le mouvement d'oscillation. |
| FAN | L'appareil fonctionne en mode ventilation seul. Tous les témoins de fonction à l'écran sont éteints. Le témoin de marche s'allume. Avec la touche FAN, vous pouvez régler la vitesse du ventilateur. Appuyez sur et pour régler le mouvement d'oscillation. |
| HEAT | L'appareil fonctionne en mode chauffage. Le symbole apparaît à l'écran. Utilisez les touches „+“ et „-“ pour régler la température. Appuyez sur et pour régler le mouvement d'oscillation. (Das Gerät mit ausschließlicher Kühlung empfängt beim Druck auf HEAT kein Signal.) |
Remarque : Pour éviter un vent froid au démarrage, le ventilateur intérieur démarre avec un décalage de 1 à 5 minutes. L'heure exacte est déterminée par la température ambiante. La plage de température réglable est comprise entre 16 °C et 30 °C. Vitesses de ventilateur possibles : Auto, faible, moyenne, élevée. 3 touches +/-
3 Clés +/-
Réglage de la température : appuyez sur [+] ou [-] pour augmenter ou diminuer la température réglée de 1 °C (ou 1 °F). Maintenez la touche. Après 2 secondes, la durée réglée sur la télécommande change. Relâchez la touche une fois la valeur souhaitée de durée atteinte. L'affichage change en conséquence. La température ne peut pas être réglée en mode Auto.
Minuterie marche / arrêt ou réglage de la durée : appuyez sur +/- pour régler la durée (voir MINUTERIE).
4 FAN
Appuyez pour régler la vitesse du ventilateur dans l'ordre suivant : automatique, faible, moyenne, élevée.
Remarques : En mode automatique, le ventilateur ajuste automatiquement sa vitesse en fonction de la température ambiante. En mode déshumidificateur, le ventilateur fonctionne à basse température.
5 Oscillation haut / bas
Oscillation haut / bas. Les paramètres apparaissent dans l'ordre suivant : si vous appuyez sur 📄 sur la télécommande, le mouvement oscillant se règle automatiquement. Les lamelles horizontales du climatiseur montent et descendent automatiquement selon le plus grand angle possible.
Si vous choisissez sur la télécommande, vous bloquez l'angle d'inclinaison. Les lamelles horizontales s'arrêtent dans la position indiquée par le symbole.
6 Oscillation gauche / droite
Oscillation haut / bas. Les paramètres apparaissent dans l'ordre suivant : Si vous appuyez sur sur la télécommande, l'oscillation se règle automatiquement. Les lamelles verticales du climatiseur montent et descendent automatiquement selon le plus grand angle possible.
Si vous appuyez sur ≈ sur la télécommande, l'oscillation se règle automatiquement. Les lamelles horizontales du climatiseur montent et descendent automatiquement selon le plus grand angle possible.
Si vous choisissez sur la télécommande, vous bloquez
l'angle d'inclinaison. Les lamelles verticales s'arrêtent dans la position indiquée par le symbole.
7 HEALTH/SAVE
Fonction santé : après avoir appuyé sur la touche HEALTH, le réglage de la télécommande change dans cet ordre : HEALTH > AIR > AIR > HEALTH > pas de témoin. Chaque symbole de la télécommande démarre le mode correspondant.
Fonction SAVE : appuyez sur la touche Save en mode climatisation pour que l'appareil fonctionne en mode SAVE. „SE” apparaît sur l'affichage de la télécommande. L'appareil fonctionne en mode automatique, la température ne peut pas être modifiée. Appuyez à nouveau sur SAVE pour quitter ce mode et faire revenir l'appareil à son niveau et à sa température initialement définis.
Remarque : cette fonction est disponible sur certains modèles seulement.
8 Ventilation / X-Fan
Appuyez sur cette touche en mode climatisation et en mode déshumidification pour allumer le témoin ✿ et faire fonctionner le ventilateur pendant 2 minutes encore pour sécher l'appareil. Au démarrage de l'appareil, le mode de ventilation s'active automatiquement. La fonction n'est pas disponible en mode automatique, en mode ventilation et en mode chauffage. Si vous éteignez à nouveau l'appareil après avoir activé cette fonction, le ventilateur fonctionne à basse vitesse pour sécher la condensation dans l'appareil.
9 TEMP / réglage de la température
Appuyez sur cette touche pour afficher la température réglée, la température intérieure ou la température extérieure sur l'écran.
- Choix de sur la télécommande : affichage de la température réglée.
- Choix de 📁 sur la télécommande : affichage de la température intérieure.
- Choix de 📋 sur la télécommande : affichage de la température extérieure.
Remarque : La température extérieure ne peut pas être affichée sur certains modèles.
Affichage uniquement pour les modèles avec un affichage à deux chiffres.
10 TIMER / durée automatique
Arrêt automatique : L'appareil étant allumé : appuyez sur cette touche pour définir l'arrêt automatique. "HOUR" et "OFF" clignotent sur l'affichage. Appuyez sur les touches [+] et [-] dans les 5 secondes pour régler l'heure de l'arrêt. Appuyez sur [+] et [-] pour augmenter ou diminuer la durée d'une demi-heure. Maintenez [+] et [-] pendant 2 secondes pour changer la valeur de la durée plus rapidement. Appuyez ensuite sur TIMER pour confirmer. "T-OFF" et "H" cessent de clignoter.
Démarrage automatique : Lorsque l'appareil est éteint : appuyez sur cette touche pour activer la mise en marche automatique. „T-OFF“ et „H“ clignotent sur l'affichage.
Appuyez sur les touches [+] et [-] dans les 5 secondes pour régler l'heure de démarrage. Appuyez sur [+] et [-] pour augmenter ou diminuer la durée d'une demi-heure. Maintenez [+] ou [-] pendant 2 secondes pour modifier plus rapidement la valeur de la durée. Appuyez ensuite sur TIMER pour confirmer.
Remarque : La plage de réglage est de 0,5 à 24 heures. L'intervalle de temps entre deux saisies ne doit pas dépasser 5 secondes. Sinon, la télécommande quitte le mode de saisie.
11 TURBO
Appuyez sur cette touche en mode climatisation ou chauffage pour faire passer le climatiseur en mode de climatisation ou de chauffage rapide. „TURBO“ apparaît sur l'affichage de la télécommande. Appuyez à nouveau sur la touche pour quitter le mode turbo. Le témoin „TURBO“ s'éteint.
Appuyez sur cette touche en mode climatisation ou chauffage pour faire passer le climatiseur en mode nuit. Le témoin apparaît sur l'écran de la télécommande.
Appuyez à nouveau sur la touche pour quitter le mode veille. Le témoin du mode nuit s'éteint.
13 Eclairage
Cette touche permet d'éteindre les voyants de la télécommande. Le symbole est caché. Appuyez à nouveau sur la touche pour rallumer l'éclairage. Le témoin réapparaît.
Verrouillage parental
Appuyez simultanément sur [+] et [-] pour activer le verrouillage parental.
Lorsque le verrouillage parental est activé, le témoin apparaît sur la télécommande. Si vous appuyez alors sur les boutons, signote trois fois et la télécommande n'envoie aucun signal.
Fonctionnement général
- Après avoir branché l'appareil à l'alimentation, appuyez sur ON / OFF sur la télécommande pour allumer l'appareil.
- Appuyez sur MODE pour sélectionner le mode de fonctionnement souhaité : AUTO, COOL, DRY, FAN, HEAT.
- Appuyez sur [+] et [-] pour régler la température souhaitée. La température ne peut pas être réglée en mode AUTO.
- Appuyez sur FAN pour régler la vitesse de ventilateur souhaitée : AUTO, LOW (bas), MEDIUM (moyen) et HIGH (élevé).
- Appuyez sur et pour sélectionner l'oscillation.
Remplacement des piles de la télécommande
- Appuyez sur le clip de retenue du compartiment des piles de la télécommande et faites glisser le couvercle dans le sens de la flèche.
- Remplacez les anciennes piles par deux piles LR03. Assurez-vous que la polarité est correcte.
- Remettez le couvercle du compartiment des piles.
Remarque : La distance entre l'émetteur et le récepteur de signaux ne doit pas dépasser 8 mètres.
- Si le signal est perturbé par des lampes fluorescentes, des néons ou des téléphones portables dans la pièce, utilisez la télécommande pour vous rapprocher de l'appareil.
- Remplacez les piles par le même type.
- Retirez les piles si vous n'utilisez pas la télécommande pendant une longue période.
- Si l'affichage de la télécommande devient flou ou s'éteint, remplacez les piles.
INSTALLATION
Accessoires
 Raccord A |  Raccord B |  Raccord C |  Tuyau d'évacuation d'air |  Adaptateur (1) |
 Crochet pour câble |  Vis (3) |  Clip de tuyau |  Bouchon |  Collier de tuyau |
 Tuyau de drainage |  Télécommande |  Piles (AAA 1.5V) |  Mode d'emploi |
Voici le matériel supplémentaire requis : un tournevis cruciforme, un tournevis droit, une scie, un mètre, des ciseaux et un crayon.

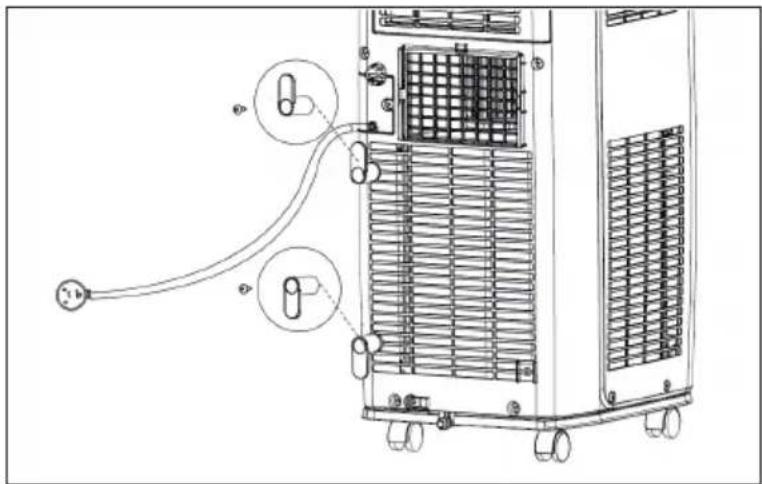

Installation des crochets pour câble
- Fixer les crochets pour câble avec 2 vis à l'arrière de l'appareil. Veiller à ce que le crochet du haut soit tourné vers le haut, le crochet du bas vers le bas.
- Enrouler le cordon d'alimentation autour des crochets pour câble.
Installation du tuyau d'évacuation d'air
-
Visser les raccords A et B au tuyau d'évacuation d'air en les tournant dans le sens des aiguilles d'une montre.
-
Faire glisser le raccord A du tuyau (le côté où l'inscription TOP est visible doit être dirigé vers le haut) dans son support jusqu'à entendre un clic d'enclenchement.
-

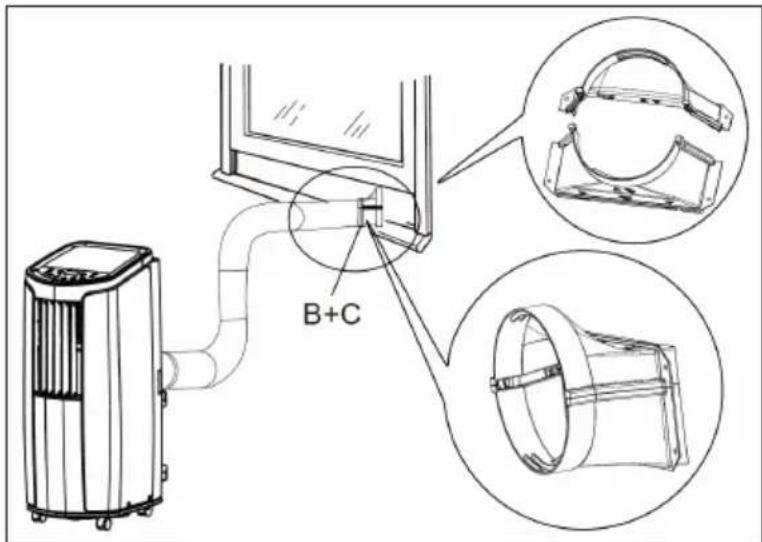

Superposer les raccords B et C et les fixer ensemble.
-

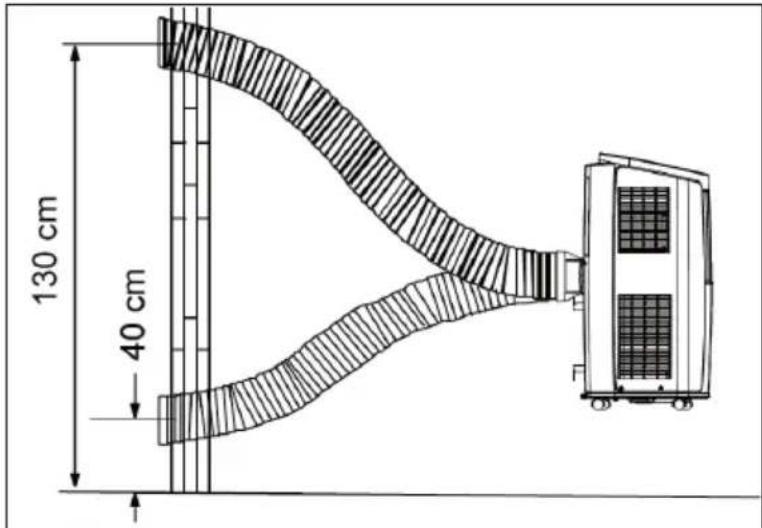

Pour que l'appareil fonctionne de manière optimale, le tuyau d'évacuation d'air doit être le plus court et plat possible, en évi- tant les coudes et les torsions trop importantes.
-
Installer le tuyau d'évacuation d'air confor- mément à l'illustration ci-contre. Le tuyau doit passer à une hauteur du mur comprise entre 40 cm et 130 cm. Veiller à ne pas tordre démesurément le tuyau.
-
Pour démonter le tuyau, suivre les étapes inverses.
Préparer le drainage manuel
Pour procéder au drainage continu depuis l'ouverture de drainage de l'eau, installer le tuyau de drainage pour éviter qu'un mauvais drainage n'affecte les performances de l'appareil.

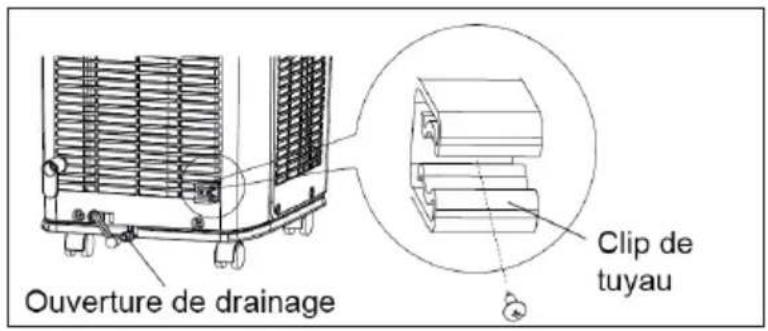

Retirer le bouchon en caoutchouc de l'ouverture de drainage située à l'arrière de l'appareil. Fixer le clip de fixa-tion du tuyau à la plaque arrière (cf. illustration) à l'aide d'une vis.
Introduire le tuyau de drainage dans l'ouverture de drainage de l'appareil, le visser et le fixer à l'aide du collier.
Introduire le bouchon à l'autre extrémité du tuyau, le fixer avec le collier de serrage et l'attacher au clip.
En mode rafraîchissement et déshumidification, de l'eau condensée s'accumule dans l'appareil. Lorsque le con- densateur est très chaud, la majeure partie de l'eau s'évapore. En général, peu d'eau s'accumule dans l'appareil, c'est pourquoi le drainage ne doit être effectué que rarement. Lorsque le réservoir d'eau condensée est plein, 8 signaux sonores retentissent et l'indication H8 apparaît sur l'affichage pour prévenir de la nécessité de vider l'eau. Procéder comme suit :
- Déplacer l'appareil vers une sortie d'eau. Ne pas l'incliner pendant son déplacement, mais essayer de le maintenir d'aplomb.
- Détacher le tuyau de drainage de son support, l'introduire dans l'ouverture de drainage et enlever le bouchon.
- Une fois le drainage effectué, replacer le bouchon dans le tuyau et refixer celui-ci à son support.
- Une fois la vidange d'eau effectuée, l'appareil se met en pause pendant 3 minutes avant de fonctionner de nouveau.
Drainage continu par l'évacuation centrale
L'eau peut être drainée automatiquement par l'évacuation centrale. Vous aurez besoin du tuyau en caoutchouc, de l'adaptateur de tuyau et du collier de serrage fournis. Voici comment installer le tuyau :
| | |
| Retirer le capuchon en
le tournant dans le sens
inverse des aiguilles d'une
montre. Puis retirer le
bouchon. | Visser l'adaptateur (fourni
dans l'emballage) dans
l'évacuation en le vissant
dans le sens des aiguilles
d'une montre. | Placez le tuyau sur
l'adaptateur et fixez-le
à l'aide du collier de
serrage. Insérez l'extrémité
libre du tuyau dans un
siphon appro- prié. |
Remarque importante sur le drainage continu
En cas de drainage continu via l'évacuation centrale, placer l'appareil sur une surface plane. S'assurer que rien ne bloque le tuyau de drainage et qu'il est dirigé vers le bas. Si l'appareil est instable ou que le tuyau est mal disposé, il est possible qu'un excédent d'eau s'accumule dans l'appareil, le forçant ainsi à s'éteindre. Si tel est le cas, vider l'excédent d'eau et s'assurer que le tuyau est bien installé.
Éteindre et débrancher l'appareil avant de le nettoyer pour éviter tout risque d'électrocution. Ne pas laver l'appareil à l'eau et ne pas utiliser de solvant inflammable, de diluant ou d'essence, pour ne pas endommager l'appareil.
Nettoyage de l'appareil et de la grille d'aération
Si la carcasse de l'appareil est poussiéreuse, essuyer la poussière avec une éponge douce. Si l'appareil est très poussiéreux, utiliser un peu de liquide vaisselle ou un produit nettoyant neutre. Nettoyer la grille avec une brosse douce.

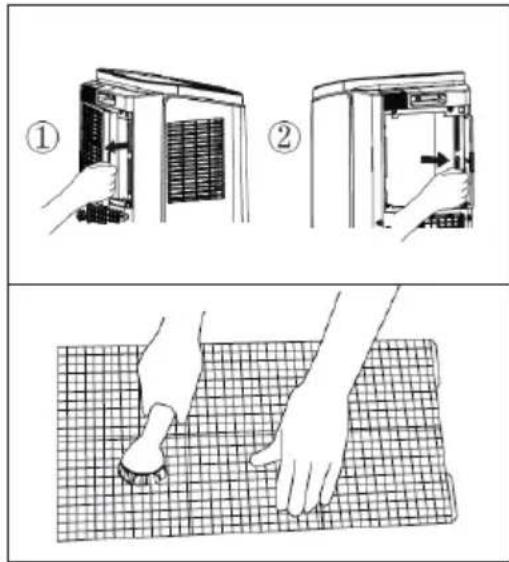

Nettoyage du filtre
- Retirer le filtre.
- Utiliser de l'eau ou un produit nettoyant pour nettoyer le filtre. Si le filtre est très sale, le faire tremper dans de l'eau savonneuse, le nettoyer avec une brosse et le laisser sécher à l'ombre.
- Une fois que le filtre est entièrement sec, le remettre en place.
Nettoyage du tuyau d'évacuation d'air
Retirer le tuyau de l'appareil, le nettoyer et bien le faire sécher. Puis le remettre en place.
Redémarrage de début de saison
- Vérifier que l'entrée et la sortie d'air ne sont pas bouchées.
- Vérifier que le cordon d'alimentation et la fiche d'alimentation sont intacts.
• Vérifier que le filtre est propre.
• Vérifier que la télécommande contient des piles.
- Vérifier que tous les raccords et que le tuyau d'évacuation d'air sont bien installés.
- Vérifier que le tuyau d'évacuation d'air n'est pas endommagé.
En fin de saison
- Débrancher la fiche d'alimentation de la prise.
- Nettoyer le filtre et la carcasse de l'appareil.
- Enlever la poussière et la saleté.
- Vider l'excédent d'eau et laisser l'appareil sécher.
Stockage de longue durée
En cas d'inutilisation prolongée de l'appareil, s'assurer que l'appareil ne contient plus d'eau condensée. Débrancher l'appareil et le nettoyer.
RÉSOLUTION DES PROBLÈMES
| Problème Cause possible | Solution | |
| L'appareil ne fonctionne pas. | La fiche n'est pas correctement branchée. | Bien enfoncer la fiche d'alimentation dans la prise. |
| L'appareil a été trop rapidement rallumé après avoir été éteint. | Attendre 3 minutes avant de rallumer l'appareil. |
| Mauvais refroidissement. Le | filtre à air est encrassé. Nettoyer le filtre. |
| Le réglage de la température est trop élevé. | Ajuster la température. |
| La porte et la fenêtre sont ouvertes. | Fermer toutes les portes et fenêtres. |
| Le signal de la télécommande n'est pas transmis. | La télécommande est trop éloignée du capteur. | Réduire la distance qui sépare l'appareil de la télécommande. |
| Obstacles entre l'appareil et la télécom- mande. | Enlever les obstacles. |
| La télécommande est trop faible. | Remplacer les piles. |
| Présence d'une lampe fluorescente dans la pièce. | Rapprocher la télécommande de l'appareil ou éteindre la lampe. |
| Un courant d'air s'échappe de l'appareil. | L'entrée ou la sortie d'air sont bloquées. | Retirer tous les obstacles. |
| Impossible d'ajuster la température. | L'appareil fonctionne en mode auto. | Ce mode ne permet pas d'ajuster la température. |
| La température souhaitée ne se situe pas dans la plage de température de fonctionnement. | La température de fonctionnement est comprise entre 16 °C et 30 °C. |
| L'appareil est très bruyant pendant son fonctionnement. | Interférences dues à la radio, à l'orage etc. | Débrancher l'appareil, le rebrancher et le remettre en marche. |
MESSAGE D'ERREUR
| H8 | Un drainage de l'eau est nécessaire. | Drainer l'eau hors de l'appareil puis remettre l'appareil en marche. Si le message d'erreur ne disparaît pas, faire réviser l'appareil par une entreprise spécialisée. |
| F1 | Le capteur de la température ambi- ante ne fonctionne pas. | Faire réviser l'appareil par une entreprise spécialisée. |
| F2 | Le capteur de température du brumisateur ne fonctionne pas. | Faire réviser l'appareil par une entreprise spécialisée. |
| F0 | Le liquide de refroidissement fuit ou le système est bloqué. | Éteindre l'appareil et ne pas le rallumer pendant 30 minutes. Si le message d'erreur ne disparaît pas, faire réviser l'appareil par une entreprise spécialisée. |
| H3 | La protection du compresseur contre la surcharge force l'appareil à s'éteindre. | Vérifier que la température ambiante n'est pas trop élevée ou que l'air n'est pas trop humide. Si la température est trop élevée, éteindre l'appareil et attendre que la température ambiante devienne inférieure à 35 °C. |
| E8 | L'appareil est surchargé. | Vérifier que le brumisateur ou le compresseur ne sont pas bloqués par un corps étranger. Si tel est le cas, enlever le corps étranger. Si le message d'erreur ne disparaît pas, faire réviser l'appareil par une entreprise spécialisée. |
| F4 Court-circuit du capteur de la température extérieure | Faire réviser l'appareil par une entreprise spécialisée. |
REMARQUES CONCERNANT LE RÉFRIGÉRANT R290
Mises en garde
- Le climatiseur doit être entreposé et transporté à la verticale. Faute de quoi, le compresseur pourrait être endommagé de façon irréparable. En cas de doute, laissez l'appareil reposer pendant au moins 24 heures avant de le mettre en service.
- Éteignez l'appareil avant de le nettoyer et débranchez-le de l'alimentation électrique.
- Vérifi ez que l'appareil produit un fl ux d'air continu ! Assurez-vous que les entrées et sorties d'air ne soient pas obstruées.
- Pour éviter les fuites, utilisez l'appareil sur un support horizontal uniquement.
- Toute personne effectuant des travaux sur un circuit de fluide frigorigène doit être titulaire du certifié cat à jour d'un organisme d'évaluation accrédité par l'industrie. Cela garantit sa compétence pour la manipulation des réfrigérants en toute sécurité selon une spécification d'évaluation reconnue par la branche d'activité.
- Si l'appareil ne fonctionne plus, éliminez-le en respectant les règles d'usage.
- En cas de non-utilisation, conservez l'appareil dans un endroit bien ventilé.
- Rangez l'appareil de façon à ne pas l'endommager.
- Les réparations ne doivent être effectuées que par le fabricant ou par un spécialiste agréé.
- N'endommagez aucun des composants du circuit réfrigérant. La fuite de réfrigérant peut passer inaperçue car le produit est inodore.
- La maintenance et les réparations doivent être effectuées sous la surveillance de spécialistes de l'utilisation des réfrigérants infl ammables.
- Encastrez le moins possible les conduites de réfrigérant.
- Veillez à ne pas endommager les conduites.
- Les appareils contenant du réfrigérant infl ammable ne doivent être installés que dans des pièces bien ventilées.
- Conformez-vous à la réglementation nationale sur le gaz.
- Toutes les connexions mécaniques doivent rester librement accessibles pour la maintenance.
ATTENTION
Risque d'incendie ! cet appareil contient du liquide réfrigérant infl ammable R290. S'il y a une fuite de réfrigérant et que le gaz est exposé à une source d'ignition externe, il y a risque d'incendie.
Informations conformément au règlement (UE) n° 626/2011
Marque du fournisseur :
Klarstein
Référence du modèle donnée par le fournisseur :
10029702, 10029703,
10040152, 10040153
Niveaux de puissance acoustique intérieur dans les conditions nominales, pour les fonctions de refroidissement en dB : 63 dB
Les fuites de réfrigérants (R290) accentuent le changement climatique. En cas de fuite, l'impact sur le réchauffement de la planète sera d'autant plus limité que le potentiel de réchauffement planétaire (PRP) du réfrigérant est faible. Cet appareil utilise un réfrigérant dont le PRP est égal à 3. En d'autres termes, si 1 kg de ce réfrigérant est relâché dans l'atmosphère, son impact sur le réchauffement de la planète sera 3 fois supérieur à celui d'1 kg de CO₂, sur une période de 100 ans. Ne tentez jamais d'intervenir dans le circuit frigorifique et de démonter les pièces vous-même et adressez-vous systématiquement à un professionnel.
Coefficient d'efficacité énergétique (EER rated ): 2,6
Classe d'efficacité énergétique :
A
Consommation d'énergie de 0,8 kWh pour 60 minutes, déterminée sur la base des résultats obtenus dans des conditions d'essai normalisées. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appareil.
Puissance frigorifique nominale Prated en kW :
2,1 kW
Informations conformément au règlement (UE) n° 206/2012
| Référence (s) du produit 10029702, 100 | 29703,10040152, 10040153 |
| Description Symbole Valeur Unité | | | |
| Puissance frigorifique nominale P | ratedfrigorifique 2, 1 kW | |
| Puissance calorifique nominale P | ratedcalorifique - kW | |
| Puissance frigorifique absorbée nominale | PEER | 0,8 kW | |
| Puissance calorifique absorbée nominale | PCOP | -kW | |
| Coefficient d'efficacité énergétique nominal | EERd 2,6 - | | |
| Coefficient de performance nominal COPd - - | | | |
| Consommation d'électricité en «arrêt par thermostat» | PTO | 109 | W |
| Consommation d'électricité en mode «veille» | PSB | 0,3 W | |
| Consommation d'électricité des appareils simple/double conduit (SD/DD) (indiquer séparément les informations relatives au refroidissement et au chauffage) | DD: QDD SD: QSD | 0,8 | SD:kWh/aSD:kWh/h |
| Niveau de puissance acoustique | LWA | 63 | dB(A) |
| Potentiel de réchauffement planétaire | PRP | 3 | kg eq. CO2 |
| Coordonnées de contact pour tout complément d'information | Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne. |
Marque du fournisseur :
Klarstein
Référence du modèle donnée par le fournisseur :
10029704, 10029705,
10040154, 10040155
Niveaux de puissance acoustique intérieur dans les conditions nominales, pour les fonctions de refroidissement en dB : 64 dB
Les fuites de réfrigérants (R290) accentuent le changement climatique. En cas de fuite, l'impact sur le réchauffement de la planète sera d'autant plus limité que le potentiel de réchauffement planétaire (PRP) du réfrigérant est faible. Cet appareil utilise un réfrigérant dont le PRP est égal à 3. En d'autres termes, si 1 kg de ce réfrigérant est relâché dans l'atmosphère, son impact sur le réchauffement de la planète sera 3 fois supérieur à celui d'1 kg de CO₂, sur une période de 100 ans. Ne tentez jamais d'intervenir dans le circuit frigorifique et de démonter les pièces vous-même et adressez-vous systématiquement à un professionnel.
Coefficient d'efficacité énergétique (EER rated ): 2,7
Classe d'efficacité énergétique :
A
Consommation d'énergie de 1,0 kWh pour 60 minutes, déterminée sur la base des résultats obtenus dans des conditions d'essai normalisées. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appareil.
Puissance frigorifique nominale Prated en kW :
2,6 kW
| Référence (s) du produit 10029704, 100 | 29705,10040154, 10040155 |
| Description Symbole Valeur Unité | | | |
| Puissance frigorifique nominale P | ratedfrigorifique 2,6 kW | |
| Puissance calorifique nominale P | ratedcalorifique - kW | |
| Puissance frigorifique absorbée nominale | PEER | 1,0 kW | |
| Puissance calorifique absorbée nominale | PCOP | -kW | |
| Coefficient d'efficacité énergétique nominal | EERd 2,7 - | | |
| Coefficient de performance nominal COPd | -- | | |
| Consommation d'électricité en «arrêt par thermostat» | PTO | 102 | W |
| Consommation d'électricité en mode «veille» | PSB | 0,3 W | |
| Consommation d'électricité des appareils simple/double conduit (SD/DD) (indiquer séparément les informations relatives au refroidissement et au chauffage) | DD : QDD SD : QSD | 1,0 SD : kWh/aSD : kWh/h | |
| Niveau de puissance acoustique | LWA | 64 | dB(A) |
| Potentiel de réchauffement planétaire | PRP | 3 | kg eq. CO2 |
| Coordonnées de contact pour tout complément d'information | Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne. |
CONSEILS POUR LE RECYCLAGE
S'il existe une réglementation pour l'élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers.
Ce produit contient des piles. S'il existe une réglementation pour l'élimination ou le recyclage des piles dans votre pays, vous ne devez pas les jeter avec les ordures ménagères. Renseignez-vous sur les dispositions locales relatives à la collecte des piles usagées. La mise au rebut conforme aux règles protège l'environnement et la santé de vos semblables des conséquences négatives.
Importateur pour la Grande Bretagne :
Le soussigné, Chal-Tec GmbH, déclare que l'équipement radioélectrique du type New Breeze est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante : use. berlin/10040152
Gentile cliente,
