Caractéristique	Valeur
Type de produit	Table de mixage
Marque	SynQ
Modèle	SMP 12.22 USB
Nombre de canaux	12 canaux (10 mono + 2 stéréo)
Entrées micro	XLR avec alimentation fantôme
Entrées ligne	Jack 6,35 mm
Sorties principales	XLR et Jack 6,35 mm
Sorties auxiliaires	2x envois aux (Pre/Post)
Connectivité USB	Interface audio USB 2.0 pour enregistrement et lecture
Égalisation	3 bandes par canal (Bass, Mid, Treble)
Effets	Processeur d'effets intégré (16 présélections)
Faders	Faders lisses 60 mm
Alimentation	220-240 V AC, 50/60 Hz
Consommation	30 W
Dimensions (L x P x H)	400 x 300 x 100 mm
Poids	3,5 kg
Matériau du châssis	Acier et plastique ABS
Entretien et nettoyage	Chiffon doux sec, ne pas utiliser de solvants
Sécurité	Conforme CE, prise de terre obligatoire
Pièces détachées et réparabilité	Pièces disponibles via SAV SynQ, réparation par technicien agréé

FOIRE AUX QUESTIONS - SMP 12.22 USB SynQ

Comment connecter ma table de mixage à un ordinateur ?

Utilisez le câble USB fourni pour relier le port USB de la table à votre ordinateur. La table est reconnue comme une interface audio USB 2.0. Installez éventuellement les pilotes disponibles sur le site de SynQ.

Puis-je brancher un microphone sans alimentation fantôme ?

Oui, mais seuls les micros dynamiques fonctionneront sans alimentation fantôme. Pour les micros à condensateur, activez l'alimentation fantôme (48V) via le commutateur concerné sur la table.

Comment nettoyer ma table de mixage ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de produits chimiques ou abrasifs.

Que faire si le son est saturé ?

Vérifiez les niveaux des canaux et le gain. Réduisez le gain si le voyant clip s'allume. Assurez-vous que les faders ne sont pas trop haut.

Comment ajouter des effets à un canal ?

Pressez le bouton FX de la voie concernée. Sélectionnez un effet via le processeur d'effets intégré. Réglez le niveau d'envoi avec le potentiomètre FX.

Puis-je utiliser cette table de mixage pour un enregistrement multipiste ?

La table dispose d'une interface audio USB stéréo, donc l'enregistrement se fait en stéréo (2 pistes). Pour un enregistrement multipiste, vous aurez besoin d'une interface supplémentaire.

Comment brancher des enceintes de monitoring ?

Utilisez les sorties AUX SEND ou la sortie casque pour le monitoring. Les sorties principales sont destinées à la sonorisation.

La table ne s'allume pas, que faire ?

Vérifiez que le cordon d'alimentation est correctement branché et que la prise secteur fonctionne. Vérifiez le fusible d'alimentation près de l'entrée secteur.

Comment réinitialiser la table aux réglages d'usine ?

Éteignez la table, puis maintenez enfoncés les boutons 'FX' et 'MUTE' tout en rallumant. Relâchez les boutons lorsque l'affichage clignote.

Où puis-je trouver des pièces de rechange ?

Contactez le service après-vente SynQ ou consultez la section 'Pièces détachées' sur le site officiel de SynQ.

MODE D'EMPLOI SMP 12.22 USB SynQ

Débarrassez-vous de l'appareil et des piles usagées de manière écologique Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit SYNQ ^® . Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIÈRES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTÉS, ACTIONS SPECIALES, JOURNÉES PORTES OUVERTES, ETC. → SURFEZ SUR: WWW.BEGLEC.COM ←

CARACTERISTIQUES

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

- Table de mixage PA a 12 canaux dotee d'une architecture a bruit de fond très faible

• 2 sous-groupes (ALT 3-4 bus)

- Processeur d'effets DSP interne : 24 bits, 100 présélections et interrupteur à pied

- Entrée et sortie USB permettant l'enregistrement direct vers un ordinateur

- 6 canaux à entrées symétriques. 4 mono + 4 stéréo

• O canaux d'entire. • Gain d'actrice

• Gain d'entree

- Insertions sur les canaux mono

• Indication des pics @ - 5 dB

• Filtre passe haut @ 75 Hz

■ Egalisation à 3 handes

• 1 AUX send avec un inverseur pre/post

• FAUX send avec un inversesur pre/post • FXY cond pour la section des effets (post)

• EFX send pour la section des effets (post)

- Controle PAN / BAL

- Touche combinée mute/ALT3-4

• Touche de muting de canal

• Inverseur PFL

- LEVEL avec un curseur de contrôle de 60mm

• Alimentation fantôme sous 48 voite sur tous les micros à entrée cumétrique

• Alimentation timeframe sous 40 volts sur • Rattachibilité d'utiliser des affels externes

- Possibilite d'utiliser des enfants externes

- Controle general G/Dr de sortie symetique

- Sorties casque et control room

• VU-mètres à LED de 2 x 10 segments

■ Transfo de puissance externe

- Attelles de 19 ^e incluses et destinées à faciliter le montage éventuel dans un rack

AVANT L'UTILISATION

Quelques instructions importantes:

- Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.

- Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suivre les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.

- Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

- Afin de protéger l'environnement, merci de recycler les emballages autant que possible.

FRANCAIS MODE D'EMPLOI

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants :

• Mode d'emploi
• Mixer SMP 12.22
• Deux adaptateurs et 6 vis pour le montage en rack
  • Alimentation secteur

INSTRUCTIONS DE SECURITE:

ATTENTION: afin de réduire le risque d'électrocution. n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez remplacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La fièche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie: uniquement pour usage à l'intérieur.

• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou
  l'humidité
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causer des dommages.
• Cet appareil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résulterait.
• Ne pas utiliser l'appareil dans un environnement poussièreux et le nettoyer régulièrement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non expérimentées ne doivent pas utiliser cet appareil
• La température ambiante maximale d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température.
• Rien ne doit se trouver contre l'appareil : la distance minimum pour en permettre une ventilation suffisante est de 5cm.
• Débranchez toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprendre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays.
• Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'arrière de l'appareil.
• La prise doit toujours être accessible pour que le cordon secteur puisse être unlevé à tout moment.
• Le cordon d'alimentation doit toujours être en parfait état. Mellez immédiatement l'unité hors tension si le cordon devait être écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
• Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles !

Ce symbole signifie : Lire le mode d'emploi

Ce symbole signifie: appareil construit selon les normes de sécurité classe II

FRANCAIS MODE D'EMPLOI

• Pour éviter tout risque de choc électrique, cet appareil doit être remplacé uniquement avec l'adaptateur secteur inclus. Si l'adaptateur est défectueux, il sera utilisé seulement par un modèle identique.
• Quand l'interrupteur principal est en position OFF, cet appareil n'est pas complètement isolé du courant 230V !
• L'appareil doit être à la masse selon les règles de sécurité.
  • Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques !
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
  • Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'appareil non spécifiquement autorisée par les parties responsables.

CONSEILS D'INSTALLATION:

• Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
• Placer et utiliser l'appareil à proximité de sources de chaleur telles que spots, amplis,... pourrait affecter ses performances et même endommager l'appareil.
• L'appareil peut être installé dans un rack de 19". Fixez l'appareil en utilisant les 4 trous pour vis sur la face avant. Assurez-vous d'utiliser des vis aux dimensions adaptées (vis non fournies). Essayez d'éviter les vibrations et les coups lors du transport.
• En cas d'installation dans un 'fight case', assurer une bonne ventilation afin d'évacuer la chaleur produite par l'appareil.
• Pour résorber la condensation à l'intérieur de l'appareil, le laisser s'adapter à la nouvelle température ambiante après le transport. La condensation peut altérer les performances de l'appareil.

NETTOYAGE:

Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Evitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatils tels que le benzène ou le 'thinner', qui peuvent endommager l'appareil.

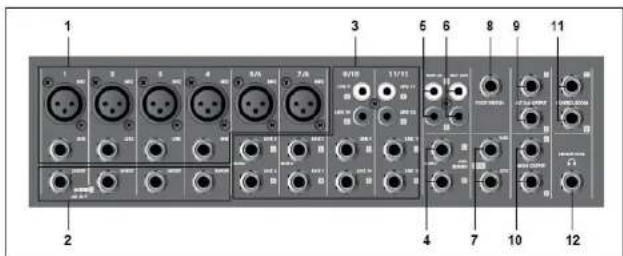

CONNEXIONS

Pour plus d'informations sur les connexions, voyez le chapitre suivant.

Assurez-vous d'éteindre la table de mixage avant d'effectuer les différentes connexions. Dans ce mode d'emploi, il est question d'entrée ligne ou "line inputs". Il s'agit en fait d'un terme générique pour désigner des entrées avec un niveau compris entre 750mV et 2V. Ceci inclut les lecteurs de CD, tuners, vidéos,...

FRANCAIS MODE D'EMPLOI

FONCTIONS

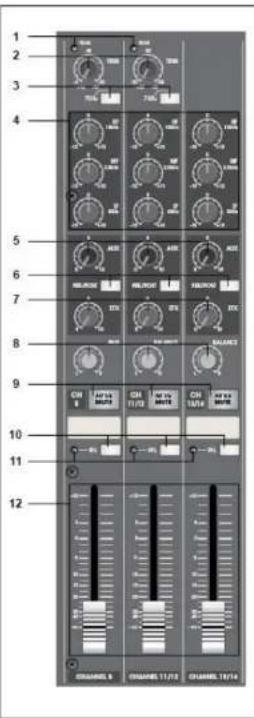

CONTROLE DU CANAL D'ENTREE

1. LAMPE TEMOIN à LED DE PICS DE NIVEAU

Ce témoin à LED montre le niveau du signal d'entrée du canal. L'indicateur de pic de niveau s'allume quand le signal d'entrée atteint un niveau inférieur de 5 dB au niveau d'écrétage, c'est à dire, au niveau auquel le canal commence à émettre de la distorsion. Cet indicateur montre le niveau du signal après l'égalisation et avant l'avirée au curseur de canal. Si l'indicateur de pics ne reste pas allumé seulement de manière très brève pendant les transatoires de haut niveau. Il y a lieu de corriger le niveau via le contrôle TRIM, afin de diminuer la sensibilité d'entrée du canal. Si cette solution ne fonctionne pas, il faut réduire le niveau de sortie de la source connectée à ce canal.

2. TRIM CONTROL (CONTROLE DE SENSIBILITE D'ENTREE)

Suivant le niveau du signal d'entrée, utilisez ce bouton pour ajuster l'entrée au niveau le plus approprié. Le meilleur compromis entre le rapport signal sur bruit et le degré de dynamique sera atteint quand on ajuste le trim control de manière à ce que l'indicateur de pics ne s'allume qu'occasionnellement. Ce contrôle ajuste la sensibilité d'entrée du micro raccordé à ce canal entre - 50 dB et - 6 dB ; quant à la sensibilité d'entrée ligne, elle se situe entre - 30 dB et - 14 dB. Les canaux d'entrée qui combinent mono et stéréo ont une sensibilité située entre + 20 dB et - 20 dB.

3. Touche de filtre passe haut (HPF = High Pass Filter) :

Cette touche met le HPF en ou hors service. Pour mettre le HPF en service, appuyez sur le bouton. Ce HPF coupe les fréquences qui sont situées en dessous de 75 Hz.

4. 'EQUALIZER'

Cette égalisation à trois bandes ajuste les aigués, les médiums et les basses du canal. Le fait de placer le bouton en position "0" correspondé à une réponse en fréquence neutre. Le fait de tourner le bouton vers la droite augmente le niveau de la bande de fréquences correspondante, tandis que le fait de tourner le bouton vers la gauche a pour effet de diminuer le niveau de la bande de ces fréquences. Le tableau ci-dessous montre le type d'égalisation, la fréquence centrale et l'augmentation ou la diminution maximale de niveau pour chacune des trois bandes de fréquences.

CONTROL	MAX. BOOST/CUT	FREQUENCY	TYPE
HIGH	±15dB	12kHz	Shelving
MID	±12dB	2.6kHz	Peaking
LOW	±15dB	80Hz	Shelving

FRANCAIS MODE D'EMPLOI

5. CONTROLE AUX

Ce bouton AUX contrôle le niveau du signal que le canal envoie au bus AUX.

Si vous utilisez des canaux stéréo, les signaux des canaux G et DR sont mélangés et envoyés vers le bus AUX.

Les contrôles AUX peuvent être réglés de façon à influer sur le signal avant ou après les curseurs. En mode pre fader (avant le curseur), les sorties auxiliaires ne sont pas influenciées par la position des curseurs de canal, et elles sont surtout utilisées pour contrôler les moniteurs (haut-parleurs de retour de scène). En mode post fader (après le curseur), les sorties auxiliaires sont elles aussi influenciées par la position des curseurs des canaux, et elles sont surtout utilisées pour contrôler les modules d'effets.

6. TOUCHE D'INVERSION PRE / POST

Cet inverseur définit si les signaux arrivant sur AUX sera en mode Pre ou en mode Post. En mode pre fader, ils ne sont pas influencés par la position des curseurs de canal. En mode post fader, ces signaux sont eux aussi influencés par la position des curseurs de canal.

7. CONTROLE DES EFFETS

Ce bouton contrôle le niveau des signaux envoyés vers les effets (en fait, vers le jack FX SEND situé sur le panneau avant et vers le module des effets internes). Les signaux des canaux mélangés à cet endroit ont leur niveau général fixé par le contrôle EFX SEND.

Etant donné que ce contrôle est situé après les curseurs des canaux, le niveau du signal sera affecté par le réglage des curseurs de canaux.

8. Contrôle PAN / BAL

PAN (Panoramique pour les canaux mono)

Ce contrôle répartit les signaux d'un canal entre les bus généraux C et DR ; il détermine ainsi la position perçue par l'auditeur des signaux de ce canal dans le champ de l'image stéréo. Par exemple, si un contrôle PAN est tourné à fond vers la gauche, le son de ce canal ne sera entendu que via le haut-parleur gauche du système d'amplification.

Par contre, s'il est tourné à fond vers la droite, le son de ce canal ne sera entendu que via le haut-parleur droit du système d'amplification.

Les réglages intermédiaires auront pour conséquence de "placer" le son à des endroils correspondants dans le champ de l'image stéréo.

BALANCE (pour les canaux stéréo)

Ce contrôle ajuste la balance du signal d'entrée, donc la puissance relative entre le canal G et le canal DR dans l'image stéréo.

Le fait de tourner le contrôle de balance vers la gauche semble "déplacer" la source sonore vers le bus général de gauche ; à l'inverse, le tourner vers la droite semble "déplacer" la source sonore vers le bus général de droite.

9. TOUCHE MUTE/ALT 3-4

Quand la touche Mute/ALT 3-4 est enfoncée, le signal de sortie sera dirigé vers les sous-groupes ALT 3-4 au lieu d'être dirigé vers la sortie main L/R.

Le bus ALT 3-4 vous offre une deuxième mix stéréo indépendant et possède un réglage stéréo indépendantwith.

L'interrupteur émet une couleur orange pour indiquer que la fonction mute est active.

10. TOUCHE PFL

Quand cette touche n'est pas enfoncée, le signal d'entrée du canal peut être dirigé vers la sortie PFL. Cette touche vous donne accès à la pré-écoute du signal d'entrée du canal avant qu'il n'arrive au curseur ; ce signal est alors disponible aux sorties casque et CONTROL ROOM.

Cette lampe témoin s'allume quand l'interrupteur PFL est en position de fonctionnement.

12. CURSEUR DE CANAL

Il s'agit du contrôle principal qui fixe le niveau d'un canal. C'est lui qui détermine le niveau du signal qui est envoyé d'un canal vers les bus généraux, les bus des sous-groupes, et les bus d'effet situés après les curseurs. Ce sont les réglages des curseurs des canaux d'entrée qui "construisent" le mix général,

FRANCAIS MODE D'EMPLOI

autrement dit, la balance des niveaux sonores des différents instruments et/ou des autres sources connectées aux entrées. Quand un canal n'est pas utilisé, son curseur devrait être mis en position minimum afin de prévenir toute addition de bruits parasites qui pourraient parvenir vers les sorties générales et/ou autres.

SECTION DES CONTROLES GENERAUX

1. AFFICHAGE DES PROGRAMMES (ECRAN

Le numéro de l'effel DSP sélectionné est affiché à l'écran.

2. SELECTEUR DE PROGRAMME DSP

Tournez le bouton de sélection des programmes pour sélectionner l'un des 100 effets digitaux intégrés. Le processeur d'effets digitaux à 24 bits génère des effets de haute qualité comme du retard (delay), du chorus et de la réverbération.

3. CONTROLES AUX PRE

Ces contrôles permettent d'ajuster le niveau du signal en provenance des effets digitaux internes vers le bus AUX. De cette manière, vous êtes en mesure d'envoyer, par exemple, des effets également vers vos haut-parleurs de retour de scène.

4. TOUCHE DSP ON/OFF

Cette touche permet de mettre les effets digitaux internes en ou hors service.

5. TOUCHE PFL

Mettez cette touche sur la position ON si vous voulez que le signal des effets soit présent sur le bus PFL.

Cette lampe lémoin s'allume quand l'interrupteur PFL est en position de fonctionnement.

7. CURSEUR DE RETOUR DES EFFETS

Ce curseur permet de doser le niveau du signal envoyé par les effets digitaux intégrés vers les bus des sorties générales.

8. CURSEURS DES SOUS-GROUPES (3-4)

Ce curseur ajuste le niveau de sortie des sous-groupes.

9. TOUCHES 'TO MAIN'

Quand cette touche est enfoncée, le signal de sortie du sous-groupe ALT 3/4 sera envoyé vers les bus MAIN L/R.

10. CURSEUR GENERAL G-DR

Ce curseur ajuste le volume de sortie final qui est envoyé vers les sorties générales G et DR.

11. TOUCHES DE SIGNAUX DES VU-METRES

Ces touches des VU-mètres, en association avec les touches PFL des canaux, sélectionnent le signal qui est envoyé vers les jacks CONTROL ROOM OUT, vers le jack du casque, et vers les VU-mètres.

- Si la touche PFL du canal d'entrée est active , dans ce cas, seule la sortie PFL du canal est envoyée vers les jacks CONTROL ROOM OUT, vers le jack du casque, et vers les VU-mètres.

FRANCAIS MODE D'EMPLOI

- Si la touche PFL du canal d'entrée est inactive, dans ce cas, les signaux du mix général, le signal TAPE IN ou les signaux des sous-groupes ALT 3-4 peuvent être envoyés vers les jacks CONTROL ROOM OUT, vers le jack du casque, et vers les VU-mètres. Utilisez les touches du mix général ou des sous-groupes selon la sortie que vous désirez écouter.

12. CONTROLE DE NIVEAU CTRL ROOM / PHONES

Ce potentiomètre contrôle le niveau du signal de sortie des sorties PHONES et CONTROL ROOM

13. CONTROLE 'TAPE IN'

Ce bouton contrôle le niveau du signal de retour en provenance des connexions TAPE IN RCA et qui sont dirigées vers la sortie générale G-DR.

14. CONTROLES GENERAUX AUX/FX SEND

- Contrôles pour AUX 1 et AUX 2

Ces contrôles dosent le niveau de sortie général de tous les signaux des canaux AUX 1 et AUX 2 qui vont être envoyés vers les jacks de sortie AUX1 SEND et AUX2 SEND :

• Contrôle des effets

Cos contrôles dosent le niveau de sortie général de tous les signaux produits par les effets qui vont être envoyés vers le module des effets et les jacks de sortie des effets.

Remarque : si le niveau de ces potentiomètres est mis à zéro, aucun signal audio ne sera envoyé vers le module des effets.

Cette lampe témoin s'allume quand la touche TAPE IN PFL est en position de fonctionnement.

16. VU-METRES

Ces deux lignes de LED affichent le niveau du signal sélectionné. Prière de se reporter au N° 11, TOUCHES DE SIGNAUX DES VU-METRES. Le repère '0' correspond au niveau de sortie de référence, qui est de +4 dB.

17. CONTROLES DE RETOUR (RETURN)

- Contrôle AU

Ces contrôles ajustent le niveau du signal en provenance des jacks RETURN (G (MONO) et DR), reliés aux bus AUX 1 et AUX 2 ;

- Contrôle général

Ces contrôles ajustent le niveau du signal en provenance des jacks RETURN (G (MONO) et DR), reliés aux bus du mélange général.

18. LAMPE TEMOIN D'ALIMENTATION

Cette lampe témoin s'allume quand l'interrupteur général de mise sous tension est en position de fonctionnement.

FRANCAIS MODE D'EMPLOI

19. TOUCHE D'ALIMENTATION FANTOME

Cette touche met l'alimentation fantôme en ou hors service. Si vous metiez LA TOUCHE en position de fonctionnement, le mixer foumit du courant à tous les canaux qui possèdent une entrée micro de type XLR.

Il faut utiliser cette touche quand on a recours à un ou plusieurs micros à condensateur, car ces derniers ont besoin d'un courant externe. qui est fourni par le mixer.

Remerque : quand cette touche est en position de fonctionnement, le mixer fournit du courant de type CA + 48 V aux broches 2 et 3 de tous les connecteurs de type XLR des entrées pour micros.

Il faut s'assurer que cette touche est bien en position haute ( ) si l'on n'a pas besoin de l'alimentation fantôme

Lorsque cette louche est pressée ( ), il y lieu de s'assurer que seuls des micros à condensateur sont connéclés aux prises d'entrée XLR.

En effet, des appareils autres que des micros à condensateur risqueraient d'être endommagés au cas où ils seraient connectés au circuit d'alimentation fantôme.

Veuillez cependant noter que la touche peut être laissée sans problème en position de fonctionnement quand les micros de type dynamique sont de type symétrique.

Afin d'évier de possibles dégâts, il y a lieu d'éindre l'amplificateur (sur des haut-parleurs actifs) AVANT de mettre cette touche en ou hors service. Nous recommandons également que vous réglizez tous les contrôles de sortie en position minimale (curseurs généraux, curseurs des sous-groupes ALT 3 & 4, etc ... ) AVANT de mettre cette touche en ou hors service, et ce, afin d'évier que des bruits de forte ampleur ne se fassent entendre : cela pourrait occasionner des pertes au niveau de l'audition des personnes présentes, et/ou des dégâts au niveau des appareils.

20. LAMPE TEMOIN DE L'ALIMENTATION FANTOME

Cette lampe témoin s'allume quand l'interrupteur de l'alimentation fantôme est en position de fonctionnement.

CONNEXIONS

1. CANAUX D'ENTREES

CONNEXIONS XLR SYMETRIQUES POUR MICROS

Il s'agit de connecteurs symétriques de type XLR (1 = masse ; 2 = point chaud ; 3 = point froid) CONNEXIONS SYMETRIQUES D'ENTREE POUR LIGNE

Pour les signaux d'entrée ligne symétriques ou asymétriques, le mixer possède des connecteurs de type jack (1/4" TRS), comme ceux qui sont utilisés pour la plupart des claviers électroniques, des synthétiseurs, des enregistreurs et des sorties ligne des autres mixers.

2. JACK D'INSERTION (E/S) D'UN CANAL

Il s'agit de jacks d'entrée et de sortie (E/S = I/O en anglais) situés entre l'amplificateur principal et le filtre passe haut.

Ces jacks peuvent être utilisés pour connecter (de manière indépendante) tel ou tel canal à des appareils tels que des égaliseurs graphiques, des compresseurs et des filtres anti-bruits. Il s'agit de jacks TRS (tip, ring, sleeve = pointe, anneau, manchon) qui permet des opérations bidirectionnelles.

Remarque : la connexion à un point d'insertion d'E/S nécessite l'usage d'un câble d'insertion spécifique et vendu séparément. En voici une illustration ci-dessous.

Il s'agit de connecteurs d'entrée stéréo ligne asymétriques

FRANCAIS MODE D'EMPLOI

. Deux types de connecteurs doivent être distingués : ceux de type jack et ceux de type RCA (aussi appelés Cinch). Pour les signaux stéréo, il va de soi que vous devez connecter les deux canaux, le gauche et le droit.

Les canaux CH 9/10 et CH 11/12 peuvent également être utilisés avec des signaux mono. Si vous avez besoin de connecter un signal mono, utilisez alors seulement le jack de l'entrée de gauche, L MONO. En effet, quand le mixer ne détecte aucun connecteur sur l'entrée de droite, il va "élendre" le signal du jack de l'entrée de gauche vers les deux canaux, le gauche comme le droit.

Remarque : Les canaux 9/10 et 11/12 proposent 2 types d'entrées : des connecteurs de type jack et de type RCA. Attention, il y a lieu de n'utiliser qu'un seul de ces connecteurs pour chaque canal : autrement dit, n'utilisez jamais les deux types de connecteurs en même temps pour le même canal.

4. JACKS STEREO DE RETOUR GAUCHE (MONO) ET DROIT

Il s'agit de connecteurs d'entrée ligne, de type jack (1/4" TRS). Les signaux reçus par ces jacks sont envoyés vers le bus général et vers les bus AUX. Ces jacks sont surtout utilisés afin de recevoir les signaux de retour d'un effet externe (réverbération, retard, etc ...).

Remarque : Ces jacks peuvent aussi être utilisés comme une entrée auxiliaire stéréo. Si vous avez besoin de connecter un signal mono, utilisez alors seulement le jack de l'entrée de gauche, L MONO. En effet, quand le mixer ne détecte aucun connecteur sur l'entrée de droite, il va "étendre" le signal du jack de l'entrée de gauche vers les deux canaux, le gauche comme le droit.

5. CONNECTEURS RCA 'TAPE IN'

Servez-vous de ces connecteurs RCA quand vous voulez connecter un lecleur de CD, de DAT, ou d'autres sources de son externe directement au mixer à des fins de monitoring.

Il vous est loisible d'ajusler le niveau du signal en ayant recours au réglage 'TAPE IN' qui se trouve dans la section des contrôles généraux.

6. CONNECTEURS RCA 'REC OUT'

Les connecteurs REC OUT envoient les signaux du bus général qui sont prélevés avant le curseur.

7. CONNECTEURS JACKS 'SEND'

Il s'agit de connecteurs asymétriques de type jack.

AUX

Ces jacks de sortie correspondent respectivement aux signaux des bus AUX. Un exemple d'utilisation de ces jacks est de les connecter à des monilleurs de scène actifs.

* EFX

Un exemple d'utilisation de ces jacks est de les connecter à des unités d'effets externes.

8. CONNECTEUR D'INTERRUPTEUR A PIED

Un interrupteur à pied peut être connecté à ce jack d'entrée : Il sert à mettre les effets digitaux en ou hors service.

Il s'agit de jacks asymétriques d'1/4", des sorties correspondant aux ALT3/4

Il s'agit de jacks de sorties symétriques d'1/4". Il faut connecter ces sorties aux amplis de puissance qui alimentent les haut-parleurs de l'installation de PA. Autre possibilité : utiliser ces sorties pour enregistrer les signaux qui sont influencés par les curseurs généraux des sorties.

FRANCAIS MODE D'EMPLOI

11. JACKS DE SORTIE 'CONTROL ROOM'

Il s'agit de jacks asymétriques d'1/4" dont les signaux de sortie sont contrôlés par le contrôle CTRL ROOM / PHONES ; ils sont généralement utilisés pour se connecter à un système de monitoring.

Remarque : le signal fourni par ces sorties est sélectionné par les réglages des interrupteurs LEVEL METER SIGNAL, de l'interrupteur TAPE IN, et de l'interrupteur PFL des canaux d'entrée.

12. JACK POUR LE CASQUE

Il s'agit d'un connecteur de type jack stéréo.

le signal fourni par ce jack est sélectionné par les réglages des interrupteurs LEVEL METER SIGNAL, de l'interrupteur TAPE IN, et de l'interrupteur PFL des canaux d'entrée.

PANNEAU ARRIERE

Connectiez l'alimentation fournie avec l'amplificateur à ce connecteur. Remplacez ce bloc d'alimentation uniquement par un modèle rigoureusement identique. Utiliser un adaptateur d'un autre type pourrait occasionner un début d'incendie ou une décharge électrique

2. INTERRUPTEUR DE MISE SOUS TENSION

Utilisé pour mettre la table de mixage sous ou hors tension. Nous recommandons vivement de mettre les curseurs des sorties générales (9) de la table de mixage et les contrôles de gain de l'amplificateur à zéro avant de mettre la table de mixage sous ou hors tension.

Utilisés pour raccorder les sorties générales (Main L/R) de la table de mixage vers un amplificateur de puissance (ou vers d'autres appareils).

4. PORT USB

L'interface audio USB intégrée (stéréo) vous permet de connecter votre mixer vers votre PC à des fins d'enregistrement ou de lecture. Pratiquement n'importe quel software d'enregistrement peut être utilisé. Le PC/Mac détectera votre mixer en tant que carte son, donc en principe, aucun pilote n'est nécessaire. Cela veut également dire que vous serez en mesure d'utiliser les contrôles audio standards des systèmes d'exploitation MAC ou Windows pour effectuer tous les réglages.

Démarrer avec Windows XP

La première fois que vous allez raccorder le mixer via son port USB, Windows va installer les pilotes universels convenant à ce port. Un message sous forme de bulle va apparaître à l'écran : il vous signalera qu'il a trouvé le codec USB audio.

FRANCAIS MODE D'EMPLOI

Quand l'installation est terminée, le message "Your new hardware is installed and ready to use" est affiché à l'écran.

La plupart du temps, votre souhait sera que le volume de sortie de l'ordinateur soit en position maximale, mais parfois, le réglage par défaut est nettement plus bas, ce qui résulte en un niveau de sortie insuffisant. Heureusement, le volume peut être augmenté de différentes manières. La plus simple, c'est de cliquer sur l'îcône du haut-parleur situé dans la barre des tâches, et de déplacer le curseur vers le haut.

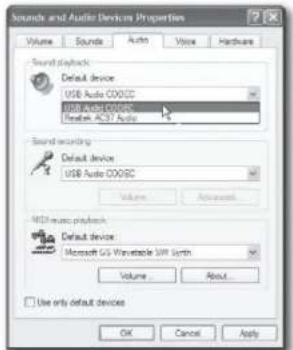

Si l'icône n'est pas présente, le volume peut être modifié en allant dans le panneau de configuration, et d'y ouvrir la section "Sons et périphériques audio".

Pour utiliser le mixer en tant qu'appareil d'entrée et de sortie par défaut (pour des systèmes sonores et des softwares d'enregistrement audio), assurez-vous que dans le tableau réservé à l'audio, les fonctions de lecture et d'enregistrement soient activées et bien réglées.

Le volume peut alors être réglé en déplaçant le curseur de volume.

Démarrer avec MAC OS X

Connectez le mixer à votre Mac en utilisant un câble USB standard. La LED va s'allumer pour signaler qu'elle reçoit bien du courant en provenance de l'USB. Le MAC va reconnaître l'appareil audio USB, puis il va installer automatiquement un pilote universel.

Pour sélectionner le mixer en tant qu'entrée audio de l'ordinateur, ouvrez les 'System Preferences' du dock ou le menu principal d'Apple.

Ensuite : ouvrez ensuite les 'Sound Preferences'.

A présent, cliquez sur le bouton 'Input' et sélectionnez 'USB Audio Codec'. Vous aurez remarqué que le curseur de volume se positionne lui-même à son niveau le plus haut. Cela va vous permettre de profiter des contrôles de niveau du mixer sur toute leur étendue.

Ensuite, cliquez sur le bouton 'Output' et sélectionnez 'USB Audio Codec'. Vous aurez remarqué que le curseur de volume se positionne lui-même à son niveau le plus haut. Cela va vous permettre d'utiliser les contrôles des niveaux généraux du mixer pour fixer le niveau exact des sorties.

Enregistrer vers le port USB

Pour enregistrer une performance en direct, il vous est loisible d'envoyer les signaux des sorties générales vers un ordinateur en utilisant le port USB. Le signal de sortie ne sera influencé que par les réglages des canaux individuels et des curseurs des canaux, mais pas par le curseur général des sorties GIDR.

Vous pouvez également assigner les sorties des AUX1 et AUX2 à la sortie USB, ce qui vous met en mesure de créer un mix stéréo pour un enregistrement, mix qui sera donc indépendant du système d'amplification local.

Appuyez sur le bouton USB SEND pour envoyer le mix des AUX1 et AUX2 vers l'entrée USB.

Lecture en provenance du port USB

Pour la lecture, le signal stéréo USB, via les connecteurs TAPE IN, va directement vers les sorties générales du mixer

Vous pouvez régler le niveau de lecture USB en utilisant le bouton de volume TAPE / USB.

FRANCAIS MODE D'EMPLOI

CABLAGE

Sonorisation d'une prestation scénique en direct

FRANCAIS MODE D'EMPLOI

CARACTERISTIQUES TECHNIQUES

Alimentation secteur CA 230 V, 50 Hz
Consommation : 30 W
Niveau max. de sortie(0.5% thd @ 1 kHz)	+26 dB (MAIN L/R) @ 10 kOhm+20 dB (ALT 3/4, AUX/EFX, CTRL ROOM)@10 kOhm+20 dB (INSERT)Plus de 100 mW (HEADPHONES) @ 33 Ohm
Distorsion harmonique totale :	< 0.1% @ + 14 dB 20Hz-20kHz (MIX L/R, ALT 3/4, AUX/EFX SEND,CTRL ROOM) @ 10 kOhm
Réponse en fréquence :	20 Hz~20 kHz, + 1/-2 dB (MIX L/R, ALT 3/4, AUX/EFX SEND, CTRLROOM) @ 10 kOhm
Bruit de fond (RS moyen = 1500 Ohm)	- 127 dB - bruit d'entrée équivalent- 95 dB bruit résiduel (MIX L/R, ALT 3/4, AUX/EFX SEND, CTRLROOM)- 00 dB (MIX L/R, ALT 3/4, AUX/EFX SEND, CTRL ROOM) - Curseuregénéral à sa valeur nominale et avec tous les interrupteursd'assignation de canaux hors service.
Gain maximum 74dB MIC IN TO MAIN L/R	74dB MIC IN TO ALT 3/466dB MIC IN TO AUX (PRE)76dB MIC IN TO AUX (POST)76dB MIC IN TO EFX80dB MIC IN TO CONTROL ROOM L/R52.2dB IN TO REC L/R54dB LINE IN TO MAIN L/R54dB LINE IN TO ALT 3/446dB LINE IN TO AUX (PRE)56dB LINE IN TO AUX (POST)60dB LINE IN TO CONTROL ROOM L/R44dB STEREO IN TO MAIN L/R44dB STEREO IN TO ALT 3/416dB AUX RETURN IN TO MAIN L/R20dB TAPE IN TO MAIN L/R
Diaphonie (@ 1kHz) - 70 dB entre les canaux d'entrée	- 70 dB entre les canaux d'entrée et de sortie
Contrôle de gain (canaux mono)	44 dB variable (- 50 dB ~ - 6 dB) (- 30 dB ~ + 14 dB)
Contrôle de gain (canaux quicombinent des entrées mono & stéré)	40 dB Variable (- 20 dB ~ + 20 dB)
Egalisation des canaux d'entrée AIGUES :	Fréquence pivol : 12 kHzMEDIUMS : Fréquence centrale à 2,5kHzBASSES : Fréquence pivol : 80 Hz*Turnover et roll off des fréquences : situé 3 dB en dessous del'augmentation ou de la diminution max.
VU-mêtres	2x 10 segments à LED pour les sorties MAIN L/R, ALT3/4 ou PFL
Effets digitaux internes	100 présélections à sélectionnerContrôle d'interrupteur à pied (ON / OFF)
Lampe témoin de canal	Pics : une lampe témoin pour chaque canal se met à s'allumer quand lesignal prélevé avant le curseur se trouve à 5 dB sous le seuil dedistorsion
Alimentation fantôme (pour les entréessymétriques)	+ 48 V CC
Poids :	4,6 kg
Dimensions :	328 (L) x 90 (H) x 420 (P) mm

FRANCAIS MODE D'EMPLOI

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com

NEDERLANDS HANDLEIDING

GEBRUIKSAANWIJZING
