SMP 8.2 - Table de mixage SynQ - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage
Marque	SynQ
Modèle	SMP 8.2
Nombre de canaux	8 canaux
Entrées micro	8 entrées XLR avec préamplis
Entrées ligne	4 entrées Jack 6,35 mm
Égaliseur	Égaliseur 3 bandes par canal
Effets intégrés	Processeur d'effets numériques avec 16 présélections
Sorties	Sorties principales XLR, sorties auxiliaires Jack, sortie casque
Alimentation	Adaptateur secteur 12V DC (fourni)
Dimensions (L x P x H)	482 x 270 x 90 mm
Poids	3,2 kg
Montage en rack	Compatibilité 19 pouces (kit de montage inclus)
Fonctions principales	Mixage stéréo, contrôle de volume, égalisation, effets, monitoring casque
Entretien et nettoyage	Utiliser un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas exposer à l'humidité ou aux sources de chaleur. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Pièces disponibles auprès du service après-vente SynQ. Réparation par un technicien qualifié.
Informations générales	Notice d'utilisation disponible en téléchargement gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - SMP 8.2 SynQ

Comment brancher un microphone sur la table de mixage SMP 8.2 ?

Utilisez un câble XLR pour connecter votre microphone à l'une des entrées micro situées sur le panneau supérieur. Assurez-vous que le canal correspondant est activé et que le volume est réglé.

Comment régler l'égaliseur sur chaque canal ?

Chaque canal dispose d'un égaliseur 3 bandes (aigus, médiums, graves). Tournez les boutons correspondants pour ajuster les fréquences selon vos préférences.

La table de mixage ne s'allume pas, que faire ?

Vérifiez que l'adaptateur secteur est correctement branché sur l'entrée DC de la table et sur une prise électrique fonctionnelle. Assurez-vous que l'interrupteur d'alimentation est en position ON.

Comment utiliser les effets intégrés ?

Appuyez sur le bouton FX pour activer le processeur d'effets. Utilisez le sélecteur pour choisir l'effet désiré (réverb, delay, chorus, etc.) et réglez le niveau d'envoi avec le bouton FX Send.

Puis-je connecter la table de mixage à un ordinateur ?

Oui, vous pouvez utiliser les sorties principales (XLR) ou la sortie casque pour envoyer le signal vers une interface audio ou directement vers l'entrée ligne de votre ordinateur.

Comment nettoyer la table de mixage ?

Utilisez un chiffon doux et légèrement humide (eau claire) pour essuyer la surface. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs. Débranchez l'alimentation avant le nettoyage.

Quel type de casque utiliser avec la sortie casque ?

La sortie casque est une prise Jack 6,35 mm. Utilisez un casque avec une impédance comprise entre 32 et 300 ohms pour un rendu optimal.

Comment éviter le larsen (feedback) lors d'un concert ?

Éloignez les microphones des enceintes, réduisez le gain des canaux micro, utilisez l'égaliseur pour couper les fréquences problématiques, et activez le filtre coupe-bas si disponible.

Où trouver les pièces de rechange pour le SMP 8.2 ?

Les pièces détachées sont disponibles auprès du service après-vente SynQ. Consultez le site officiel ou contactez votre revendeur agréé.

La table peut-elle être montée en rack ?

Oui, le SMP 8.2 est compatible avec un montage en rack 19 pouces. Un kit de montage est inclus dans l'emballage. Suivez les instructions de la notice pour l'installation.

MODE D'EMPLOI SMP 8.2 SynQ

Débarrassez-vous de l'appareil et des piles usagées de manière écologique Conformément aux dispositions légales de votre pays.

Nous vous remercions d'avoir acheté ce produit SYN@euillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIÈRES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTÉS, ACTIONS SPÉCIALES, JOURNÉES PORTES OUVERTES, ETC. → SURFEZ SUR: WWW.BEGLEC.COM ←

CARACTERISTIQUES

Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant. • Table de mixage PA à 8 canaux dotée d'une architecture à bruit de fond très faible

- Processeur d'effets DSP interne : 24 bits, 100 présélections et interrupteur à pied

- Entrée et sortie USB permettant l'enregistrement direct vers un ordinateur

• 4 canaux à entrées symétriques, 2 mono + 3 stéréo :

• Gain d'entrée

- Insertions sur les canaux mono

• Indication des pics @ - 5 dB

• Filtre passe haut @ 75 Hz

- Application à 2 bandes

1. ALIM, cond

• 1 AUX send

• EFX send pour la section des effets (post)

• Contrôle PAN / BAL

• Inverseur PFL

• Réglage de niveau de sortie

- Alimentation fantôme sous 48 volts sur tous les micros à entrée symétrique

- Possibilité d'utiliser des effets externes

• Contrôle général G/Dr de sortie symétrique

• Sodias casque et control room

- VII mètres à LED de 2 x 10 segments

• Transfo de puissance externe

AVANT L'UTILISATION

Quelques instructions importantes:

- Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.

- Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garante ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.

- Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.

- Afin de protéger l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu

Vérifiez si l'emballage contient bien les articles suivants :

• Mode d'emploi

• Mixer SMP 8.2

• Alimentation secteur

SYNQ®

17/98 SMP8.2

FRANCAIS MODE D'EMPLOI

INSTRUCTIONS DE SECURITE:

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune pièce à l'intérieur de l'appareil que vous puissiez remplacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie: uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

Ce symbole signifie: appareil construit selon les normes de sécurité classe II

- Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou l'humidité.

- Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiante lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner de manière optimale, et elle peut même causer des dommages.

- Cet appareil est destiné à une utilisation à l'intérieur uniquement.

- Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide,

tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.

- Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.

- Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résulterait.

- Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.

- Ne pas laisser l'appareil à portée des enfants.

- Les personnes non expérimentées ne doivent pas utiliser cet appareil.

- La température ambiante maximale d'utilisation de l'appareil est de 40°C. Ne pas l'utiliser au-delà de cette température.

- Rien ne doit se trouver contre l'appareil : la distance minimum pour en permettre une ventilation suffisante est de 5cm.

- Débranchez toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprendre des réparations.

- Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays.

- Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'arrière de l'appareil.

- La prise doit toujours être accessible pour que le cordon secteur puisse être enlevé à tout moment.

- Le cordon d'alimentation doit toujours être en parfait état. Mettez immédiatement l'unité hors tension si le

cordon devait être écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.

- Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles !

- Pour éviter tout risque de choc électrique, cet appareil doit être remplacé uniquement avec l'adaptateur

secteur inclus. Si l'adaptateur est défectueux, il sera utilisé seulement par un modèle identique

- Quand l'interrupteur principal est en position OFF, cet appareil n'est pas complètement isolé du courant 230V !

• L'appareil doit être à la masse selon les règles de sécurité.

- Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.

- Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. En dehors du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.

SYNQ®

18/98 SMP8.2

FRANCAIS MODE D'EMPLOI

• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques !
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Utilisez l'emballage d'origine si l'appareil doit être transporté.
• Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'appareil non spécifiquement autorisée par les parties responsables.

CONSEILS D'INSTALLATION:

• Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes températures.
• Placer et utiliser l'appareil à proximité de sources de chaleur telles que spots, amplis,... pourrait affecter ses performances et même endommager l'appareil.
• En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer la chaleur produite par l'appareil.
• Pour résorber la condensation à l'intérieur de l'appareil, le laisser s'adapter à la nouvelle température ambiante après le transport. La condensation peut altérer les performances de l'appareil.

NETTOYAGE:

Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Evitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatils tels que le benzène ou le 'thinner', qui peuvent endommager l'appareil.

CONNEXIONS

Pour plus d'informations sur les connexions, voyez le chapitre suivant.

Assurez-vous d'éteindre la table de mixage avant d'effectuer les différentes connexions. Dans ce mode d'emploi, il est question d'entrée ligne ou "line inputs". Il s'agit en fait d'un terme générique pour désigner des entrées avec un niveau compris entre 750mV et 2V. Ceci inclut les lecteurs de C tuners, vidéos,...

FONCTIONS

CONTROLE DU CANAL D'ENTREE 1. LAMPE TEMOIN à LED DE PICS DE NIVEAU

Ce témoin à LED montre le niveau du signal d'entrée du canal. L'indicateur de pic de niveau s'allume quand le signal d'entrée atteint un niveau inférieur de 5 dB au niveau d'écrétage, c'est à dire, au niveau auquel le canal commence à émettre de la distorsion. Cet indicateur montre le niveau du signal après l'égalisation et avant l'arrivée au curseur de canal. Si l'indicateur de pic ne reste pas allumé seulement de manière très brève pendant les transitoires de haut niveau, il y a lieu de cormer le niveau via le contrôle TRIM. afin de diminuer la sensibilité d'entrée du canal. Si cette solution ne fonctionne pas, il faut réduire le niveau de sortie de la source connectée à ce canal.

2. TRIM CONTROL (CONTROLE DE SENSIBILITE D'ENTREE)

Suivant le niveau du signal d'entrée, utilisez ce bouton pour ajuster l'entrée au niveau le plus approprié. Le meilleur compromis entre le rapp

FRANCAIS MODE D'EMPLOI

signal sur bruit et le degré de dynamique sera atteint quand on ajuste le trim control de manière à ce qu'indicateur de pics ne s'allume qu'occasionnellement. Ce contrôle ajuste la sensibilité d'entrée du micro raccordé à ce canal entre - 50 dB et - 6 dB ; quant à la sensibilité d'entrée ligne, elle se situe entre - + 14 dB. Les canaux d'entrée qui combinent mono et stéréo ont une sensibilité située entre + 20 dB et - 20 dB.

1. Touche de filtre passe haut (HPF = High Pass Filter) : Cette touche met le HPF en ou hors service. Pour mettre le HPF en service, appuyez sur le bouton. Ce coupe les fréquences qui sont situées en dessous de 75 Hz.

2. 'EQUALIZER' : Cette égalisation à trois bandes ajuste les aiguës, les médiums et les basses du canal. Le fait de placer bouton en position "0" correspond à une réponse en fréquence neutre. Le fait de tourmer le bouton vers la droite augmente le niveau de la bande de fréquences correspondante, tandis que le fait de tourmer le bout vers la gauche a pour effet de diminuer le niveau de la bande de ces fréquences. Le tableau ci-dessous montre le type d'égalisation, la fréquence centrale et l'augmentation ou la diminution maximale de niveau pour chacune des trois bandes de fréquences.

CONTROL	MAX. BOOST/CUT	FREQUENCY	TYPE
HIGH	±15dB	12kHz	Shelving
MID	±12dB	2.5kHz	Peaking
LOW	±15dB	80Hz	Shelving

1. CONTROLE AUX Ce bouton AUX contrôle le niveau du signal que le canal envoie au bus AUX. Si vous utilisez des canaux stéréo, les signaux des canaux G et DR sont mélangés et envoyés vers le AUX. Les contrôles AUX sont réglés de façon pre fader (avant le curseur), les sorties auxiliaires ne sont pas influencées par la position du réglage du niveau de sortie du canal, et elles sont surtout utilisées pour contrôler les moniteurs (haut-parleurs de retour de scène).

2. CONTROLE DES EFFETS Ce bouton contrôle le niveau des signaux envoyés vers les effets (en fait, vers le jack FX SEND situé si panneau avant et vers le module des effets internes). Les signaux des canaux mélangés à cet endroit ont leur niveau général fixé par le contrôle EFX SEND. Etant donné que ce contrôle est situé après les curseurs des canaux, le niveau du signal sera affecté par réglage des curseurs de canaux.

3. Contrôle PAN / BAL PAN (Panoramique pour les canaux mono) Ce contrôle répartit les signaux d'un canal entre les bus généraux G et DR : il détermine ainsi la position perçue par l'auditeur des signaux de ce canal dans le champ de l'image stéréo. Par exemple, si un contn PAN est tourné à fond vers la gauche, le son de ce canal ne sera entendu que via le haut-parleur gauc système d'amplification. Par contre, s'il est tourné à fond vers la droite, le son de ce canal ne sera entendu que via le haut-par droit du système d'amplification. Les réglages intermédiaires auront pour conséquence de "placer" le son à des endroits correspondants dans le champ de l'image stéréo.

BALANCE (pour les canaux stéréo) Ce contrôle ajuste la balance du signal d'entrée, donc la puissance relative entre le canal G et le canal I dans l'image stéréo. Le fait de tourner le contrôle de balance vers la gauche semble "déplacer" la source sonore vers le bus général de gauche ; à l'inverse, le tourner vers la droite semble "déplacer" la source sonore vers le bus général de droite.

FRANCAIS MODE D'EMPLOI

1. REGLAGE DU NIVEAU DE SORTIE DU CANAL

Il s'agit du contrôle principal qui fixe le niveau d'un canal. C'est lui qui détermine le niveau du signal qui est envoyé d'un canal vers les bus généraux et les bus d'effet situés après les curseurs (effet). Ce sont les réglages du niveau de sortie des canaux d'entrée qui "construisent" le mix général, autrement dit, la balance des niveaux sonores des différents instruments et/ou des autres sources connectées aux entrées. Quand un canal n'est pas utilisé, son niveau de sortie devrait être mis en position minimum afin de prévenir toute addition de bruits parasites qui pourraient parvenir vers les sorties générales et/ou autres.

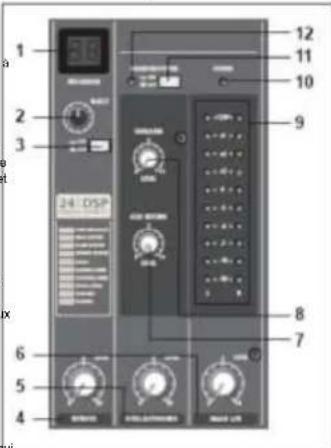

SECTION DES CONTROLES GENERAUX

1. AFFICHAGE DES PROGRAMMES (ECRAN A CRISTAUX LIQUIDES)

Le numéro de l'effet DSP sélectionné est affiché l'écran.

1. SELECTEUR DE PROGRAMME DSP Tournez le bouton de sélection des programmes pour sélectionner l'un des 100 effets digitaux intégrés. Le processeur d'effet digitaux à 24 bits génère des effets de har qualité comme du retard (delay), du chorus de la réverbération.

2. TOUCHE DSP ON/OFF

Cette touche permet de mettre les effets digitaux internes en ou hors service.

1. RÉGLAGE DE RETOUR DES EFFETS Ce bouton de réglage permet de doser le niveau du signal envoyé par les effets digitaux intégrés vers les bus des sorties générales.

2. CTRL ROOM /PHONES Contrôle le niveau du signal des sorties PHONES (casque) et CONTROL ROOM

3. RÉGLAGE DU NIVEAU DE SORTIE GENERAL G-DR Ce curseur ajuste le volume de sortie final est envoyé vers les sorties générales G et

4. CONTROLE DE RETOUR (RETURN) AUX STEREO

Ces contrôles ajustent le niveau du signal en provenance des jacks AUX RETURN (L (MONO) et R), reliés aux bus du mélange général MAIN L/R.

1. CONTROLE 'TAPE IN'

Ce bouton contrôle le niveau du signal de retour en provenance des connexions TAPE IN RCA et qui sont dirigées vers la sortie générale G-DR.

1. VU-METRES

Ces deux lignes de LED affichent le niveau du signal de sortie MAIN L/R. Le repère '0' correspond au niveau de sortie de référence, qui est de + 4 dB.

1. LAMPE TEMOIN D'ALIMENTATION

Cette lampe témoin s'allume quand l'interrupteur général de mise sous tension est en position de fonctionnement.

1. TOUCHE D'ALIMENTATION FANTOME

Cette touche met l'alimentation fanôme en ou hors service. Si vous mettez LA TOUCHE en position de fonctionnement, le mixer fournit du courant à tous les canaux qui possèdent une entrée micro de type XLR. Il faut utiliser cette touche quand on a recours à un ou plusieurs micros à condensateur, car ces derniers ont besoin d'un courant externe, qui est fourni par le mixer. Remarque : quand cette touche est en position de fonctionnement, le mixer fournit du courant de type CA + 48 V aux broches 2 et 3 de tous les connecteurs de type XLR des entrées pour micros.

FRANCAIS MODE D'EMPLOI

Il faut s'assurer que cette touche est bien en position hautesil, ton n'a pas besoin de l'alimentation tantôme.

Lorsque cette touche est pressée ( ), il y lieu de s'assurer que seuls des micros à condensateur sont connectés aux prises d'entrée XLR. En effet, des appareils autres que des micros à condensateur risqueraient d'être endommagés au cas où ils seraient connectés au circuit d'alimentation fantôme. Veuillez cependant noter que la touche peut être laissée sans problème en position de fonctionnement quand les mic de type dynamique sont de type symétrique. Afin d'évier de possibles dégâts, il y a lieu d'étoindre l'amplificateur (sur des haul-parleurs actifs) AVANT de mettre cette touche en ou hors service. Nous recommandons également que vous régliez tous les contrôlles de sortie en position minimaie AVANT de mettre cette touche en ou hors service, et ce, afin d'évier que des bruits de forte ampleur ne se fassent entendre : cela pourrait occasionner des pertes au niveau de l'audition des personnes présentes, et/ou des dégâts au niveau des appareils.

1. LAMPE TEMOIN DE L'ALIMENTATION FANTOME

Cette lampe témoin s'allume quand l'interrupteur de l'alimentation fantôme est en position de fonctionnement.

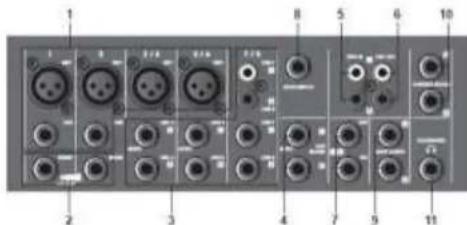

CONNEXIONS

1. CANAUX D'ENTREES

CONNEXIONS XLR SYMETRIQUES POUR MICROS

Il s'agit de connecteurs symétriques de type XLR (1 = masse ; 2 = point chaud ; 3 = point froid) CONNEXIONS SYMETRIQUES D'ENTREE POUR LIGNE Pour les signaux d'entrée ligne symétriques ou asymétriques, le mixer possède des connecteurs de type jack (1/4" TRS), comme ceux qui sont utilisés pour la plupart des claviers électroniques, des synthétiseurs, des enregistrateurs et des sorties ligne des autres mixers.

1. JACK D'INSERTION (E/S) D'UN CANAL

Il s'agit de jacks d'entrée et de sortie (E/S = I/O en anglais) situés entre l'amplificateur principal et le filtre passe haut. Ces jacks peuvent être utilisés pour connecter (de manière indépendante) tel ou tel canal à des appareils tels que des égaliseurs graphiques, des compresseurs et des filtres anti-bruits. Il s'agit de jacks TRS (tip, ring, sleeve = pointe, anneau, manchon) qui permet des opérations bidirectionnelles. Remarque : la connexion à un point d'insertion d'E/S nécessite l'usage d'un câble d'insertion spécifique et vendu séparément. En voici une illustration ci-dessous. Il s'agit de connecteurs d'entrée stéréo ligne asymétriques

. Deux types de connecteurs doivent être distingués : ceux de type jack et ceux de type RCA (aussi appelés Cinch). Pour les signaux stéréo, il va de soi que vous devez connecter les deux canaux, le gauche et le droit.

Les canaux CH 9/10 et CH 11/12 peuvent également être utilisés avec des signaux mono. Si vous avez besoin de connecter un signal mono, utilisez alors seulement le jack de l'entrée de gauche, L MONO. En effet, quand le mixer ne détecte aucun connecteur sur l'entrée de droite, il va "étendre" le signal du jack de l'entrée de gauche vers les deux canaux, le gauche comme le droit.

Remarque Les canaux 7/8 proposent 2 types d'entrées : des connecteurs de type jack et de type RCA. Attention, il y a lieu de n'utiliser qu'un seul de ces connecteurs; autrement dit, n'utilisez jamais les deux types de connecteurs en même temps pour le même canal.

4. JACKS STEREO DE RETOUR GAUCHE (MONO) ET DROIT

Il s'agit de connecteurs d'entrée ligne, de type jack (1M" TRS). Les signaux reçus par ces jacks sont envoyés vers le bus général et vers les bus AUX. Ces jacks sont surtout utilisés afin de recevoir les signaux de retour d'un effet externe (réverbération, retard, etc ...).

Remarque : Ces jacks peuvent aussi être utilisés comme une entrée auxiliaire stéréo. Si vous avez besoin de connecter un signal mono, utilisez alors seulement le jack de l'entrée de gauche, L MONO. En effet, quand le mixer ne détecte aucun connecteur sur l'entrée de droite, il va "étendre" le signal du jack de l'entrée de gauche vers les deux canaux, le gauche comme le droit.

5. CONNECTEURS RCA 'TAPE IN'

Servez-vous de ces connecteurs RCA quand vous voulez connecter un lecteur de CD, de DAT, ou d'autres sources de son externe directement au mixer à des fins de monitoring.

Il vous est loisible d'ajuster le niveau du signal en ayant recours au réglage 'TAPE/USB' qui se trouve dans la section des contrôles généraux.

6. CONNECTEURS RCA 'REC OUT'

Les connecteurs REC OUT envoient les signaux du bus général qui sont prélevés avant le curseur.

7. CONNECTEURS JACKS 'SEND'

Il s'agit de connecteurs asymétriques de type jack.

Ces jacks de sortie correspondent respectivement aux signaux des bus AUX. Un exemple d'utilisation de ces jacks est de les connecter à des moniteurs de scène actifs.

* EFX Un exemple d'utilisation de ces jacks est de les connecter à des unités d'effets externes.

8. CONNECTEUR D'INTERRUPTEUR A PIED

Un interrupteur à pied peut être connecté à ce jack d'entrée ; il sert à mettre les effets digitaux en ou hors service.

Il s'agit de jacks de sorties symétriques d'1/4". Il faut connecter ces sorties aux amplis de puissance qui alimentent les haut-parleurs de l'installation de PA. Autre possibilité : utiliser ces sorties pour enregistrer les signaux qui sont influenées par les curseurs généraux des sorties.

10. JACKS DE SORTIE 'CONTROL ROOM'

Il s'agit de jacks asymétriques d'14" dont les signaux de sortie sont contrôlés pOTRL cROOM / PHONES : ils sont généralement utilisés pour se connecter à un système de monitoring.

11. JACK POUR LE CASQUE

Il s'agit d'un connecteur de type jack stéréo.

Connectez l'alimentation fournie avec l'amplificateur à ce connecteur. Remplacez ce bloc d'alimentation uniquement par un modèle ngoureusement identique. Utiliser un adaptateur d'un autre type pourrait occasionner un début d'incendie ou une décharge électrique.

2. INTERRUPTEUR DE MISE SOUS TENSION

Utilisé pour mettre la table de mixage sous ou hors tension. Nous recommandons vivement de mettre les curseurs des sorties générales de la table de mixage et les contrôles de gain de l'amplificateur à zéro av. de mettre la table de mixage sous ou hors tension.

3. PORT USB

L'interface audio USB intégrée (stéréo) vous permet de connecter votre mixer vers votre PC à des fins d'enregistrement ou de lecture. Pratiquement n'importe quel software d'enregistrement peut être utilisé. Le PC/Mac détectera votre mixer en tant que carte son, donc en principe, aucun pilote n'est nécessaire. Cela veut également dire que vous serez en mesure d'utiliser les contrôles audio standards des systèmes d'exploitation MAC ou Windows pour effectuer tous les réglages.

Démarrer avec Windows XP

La première fois que vous allez raccorder le mixer via son port USB. Windows va installer les pilotes universels convenant à ce port. Un message sous forme de bulle va apparaître à l'écran : il vous signaler qu'il a trouvé le codec USB audio.

Quand l'installation est terminée, le message 'Your new hardware is installed and ready to use' est affiché l'écran.

FRANCAIS MODE D'EMPLOI

La plupart du temps, votre souhait sera que le volume de sortie de l'ordinateur soit en position maximale, mais parfois, le réglage par défaut est nettement plus bas, ce qui résulte en un niveau de sortie insuffisant. Heureusement, le volume peut être augmenté de différentes manières. La plus simple, c'est de cliquer sur l'icône du haut-parleur situé dans la barre des tâches, et de déplacer le curseur vers le haut.

Si l'icône n'est pas présente, le volume peut être modifié en allant dans le panneau de configuration, et d'y ouvrir la section "Sons et périphériques audio".

Pour utiliser le mixer en tant qu'appareil d'entrée et de sortie par défaut (pour des systèmes sonores et d softwares d'enregistrement audio), assurez-vous que dans le tableau réservé à l'audio, les fonctions de lecture et d'enregistrement soient activées et bien réglées.

Le volume peut alors être réglé en déplaçant le curseur de volume.

Démarrer avec MAC OS X

Connectez le mixer à votre Mac en utilisant un câble USB standard. La LED va s'allumer pour signaler qu'elle reçoit bien du courant en provenance de l'USB. Le MAC va reconnaître l'appareil audio USB, puis il va installer automatiquement un pilote universel.

Pour sélectionner le mixer en tant qu'entrée audio de l'ordinateur, ouvrez les 'System Preferences' du dock ou le menu principal d'Apple.

Ensuite : ouvrez ensuite les 'Sound Preferences'.

A présent, cliquez sur le bouton 'Input' et sélectionnez 'USB Audio Codec'. Vous aurez remarqué que le

curseur de volume se positionne lui-même à son niveau le plus haut. Cela va vous permettre de profiter des contrôles de niveau du mixer sur toute leur étendue.

Ensuite, cliquez sur le bouton 'Output' et sélectionnez 'USB Audio Codec'. Vous aurez remarqué que le curseur de volume se positionne lui-même à son niveau le plus haut. Cela va vous permettre d'utiliser les contrôles des niveaux généraux du mixer pour fixer le niveau exact des sortes.

Enregistrer vers le port USB

Pour enregistrer une performance en direct, il vous est loisible d'envoyer les signaux des sorties générales vers un ordinateur en utilisant le port USB. Le signal de sortie ne sera influencé que par les réglages de canaux individuels et des curseurs des canaux, mais pas par le curseur général des sorties G/DR.

Vous pouvez également assigner les sorties des AUX1 et AUX2 à la sortie USB, ce qui vous met en me de créer un mix stéréo pour un enregistrement, mix qui sera donc indépendant du système d'amplification local.

Appuyez sur le bouton USB SEND pour envoyer le mix des AUX1 et AUX2 vers l'entrée USB.

Lecture en provenance du port USB

Pour la lecture, le signal stéréo USB, via les connecteurs TAPE IN, va directement vers les sorties généra du mixer

Vous pouvez régler le niveau de lecture USB en utilisant le bouton de volume TAPE / USB.

SYNQ®

28/98 SMP8.2

FRANCAIS MODE D'EMPLOI

CABLAGE

Alimentation secteur CA 230 V, 50 Hz
Consommation : 25 W
Niveau max. de sortie(0.5% thd @ 1 kHz)	+26 dB (MAIN L/R)+20 dB (INSERT)Plus de 100 mW (HEADPHONES) @ 33 Ohm
Distorsion harmonique totale : < 0,1% @ + 14 dB 20Hz~20kHz (MIX L/R, AUX SEND, EFX SEND,CTRL ROOM) @ 10 kOhm
Réponse en fréquence : 20 Hz~20 kHz + 1/-2 dB (MIX L/R, AUX SEND, EFX SEND, CTRLROOM)
Bruit de fond (RS moyen = 1500 Ohm) - 127 dB - bruit d'entrée équivalent- 95 dB bruit résiduel (MIX L/R, AUX SEND, EFX SEND, CTRL ROOM)- 88 dB (MIX L/R, AUX SEND, EFX SEND, CTRL ROOM) - Curseuregénéral à sa valeur nominale et avec tous les réglages des niveaux dessortie des canaux sur la position minimale.
Gain maximum 66dB MIC IN TO MAIN L/R60dB MIC IN TO AUX66dB MIC IN TO EFX76dB MIC IN TO CONTROL ROOM L/R58.2dB IN TO REC L/R46dB LINE IN TO MAIN L/R46dB LINE IN TO AUX46dB LINE IN TO EFX56dB LINE IN TO CONTROL ROOM L/R36dB STEREO IN TO MAIN L/R6dB AUX RETURN IN TO MAIN L/R16dB TAPE IN TO MAIN L/R
Diaphonie (@ 1kHz) - 70 dB entre les canaux d'entrée- 70 dB entre les canaux d'entrée et de sortie
Contrôle de gain (canaux mono)	44 dB variable (- 50 dB ~ - 6 dB) (- 30 dB ~ + 14 dB)
Contrôle de gain (canaux quicombinent des entrées mono & stérébo)	40 dB Variable (- 20 dB ~ + 20 dB)
Egalisation des canaux d'entrée	AIGUES : Fréquence pivot : 12 kHzMEDIUMS : Fréquence centrale à 2.5kHzBASSES : Fréquence pivot : 80 Hz*Turnover et roll off des fréquences : situé 3 dB en dessous del'augmentation ou de la diminution max.
VU-mètres	2x 10 segments à LED pour les sorties MAIN L/R
Effets digitaux internes	100 presélections à sélectionnerContrôle d'interrupteur à pied (ON / OFF)
Lampe témoin de canal	Pics : une lampe témoin pour chaque canal se met à s'allumer quand lesignal prélevé avant le curseur se trouve à 5 dB sous le seuil dedistorsion
Alimentation fantôme (pour les entréessymétriques)	48 V CC
Poids :	2,8 kg
Dimensions :	249 (L) x 75 (H) x 295 (P) mm

FRANCAIS MODE D'EMPLOI

Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com

NEDERLANDS HANDLEIDING

GEBRUIKSAANWIJZING
