MODE D'EMPLOI FC 52.2 /V HOTPOINT

Raccordement électrique

Plaquette signalétique

Description de l'appareil, 25

Vue d'ensemble

Tableau de bord

Mise en marche et utilisation, 26

Mise en marche du four

Utilisation du minuteur

Programmateur analogue, 27

Réglage de l'heure

Mise en marche du four

Programmer la cisson

Programmes, 28-29

Programmes de cuisson

Conseils de cuisson

Tableau de cuisson

Précautions et conseils, 30

Sécurité générale

Mise au rebut

Economies et respect de l'environnement

Nettoyage et entretien, 31

Mise hors tension

Nettoyage de l'appareil

Nettoyage de la porte

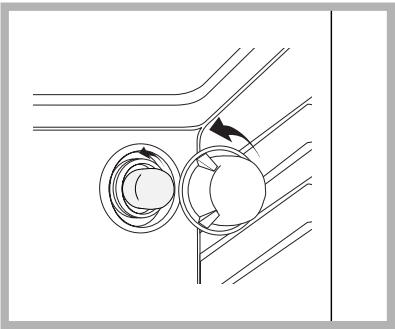

Remplacement de l'ampoule d'éclairage

Assistance

ARISTON

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre apparéil

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut lesmettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils).

! L'installation doit être effectuee par un professionnel du secteur conformement aux instructions du fabricant. Une mauvaise installation peut cause des dommages à des personnes, des animaux ou des biens.

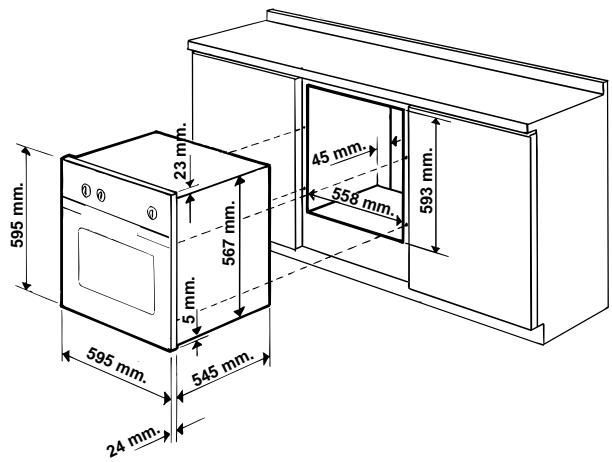

Encastrement

Pour garantir le bon fonctionnement de l'appareil, il faut que le meuble possède des caractéristiques bien précises :

• les panneaux adjacents doivent être fabriqués dans un matériel résistant à la chaleur;
• dans le cas notamment de meubles plaqués bois, il faut que les colles résistant à une température de 100^ ;
• la cavité du meuble pour encastrement du four, tant sous plan (voir figure) qu'en colonne, doit avoir les dimensions suivantes :

!Après encastrement de l'appareil, il ne doit plus y avoir possibilité de contact avec les parties électrifiées. Les déclarations de consommation indiquées sur l'étiquette des caractéristiques ont été mesurées pour ce type d'installation

Aération

Pour garantir une bonne aération, la cavité d'encastrement doit être dépourvue de paroi arrêté. Il est conseilé d'installer le four de manière à ce qu'il repose sur deux cales en bois ou bien sur un plan d'appui continu qui ait une découvert d'au moins 45 x 560 mm (voir figures).

Centrage et fixation

1. Positionnez les pattes "A" de manière à ce qu'elles buttent contre les cales support du four "B".

2. Positionnez les taquets "C" contre les pattes "A". Attention à l'épaissur des joues du meuble :

3. si elle est de 16 mm : montez le taquet de manière à ce que le chiffre 16 indiqué sur ce dernier soit tourné vers vous ;

4. si elle est de 18 mm : montez le taquet côté dépourvu d'indication tourné vers vous ,

5. si elle est de 20 mm : ne montez pas le taquet.

6. Fixez les pattes et les taquets en cordure de la joue du meuble à l'aide des vis "D".

7. Fixez le four au meuble à l'aide des vis et des rondelles plastique "E".

Raccordement électrique

! Les fours munis d'un cable d'alimentation tripolaire sont prévus pour un fonctionnement au courant alternatif à la tension et à la fréquence indiquées sur la plaquette signalétique (voir ci-dessous).

Montage du cable d'alimentation

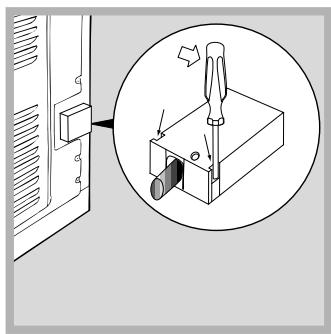

1. Pour ouvrir le bornier, faites pression à l'aide d'un tournevis sur les languettes latérales du couvercle : tirez et ouvrez le couvercle (voir figure).

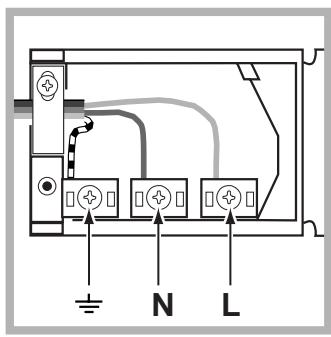

1. Montage du cable d'alimentation: dévissez la vis du serre-cable ainsi que les trois vis des contacts L-N-½ puis fixez les fils sous les têtes de vis en respectant les couleurs Bleu (N) Marron (L) Jaune-Vert (voir figure).

2. Fixez le cable dans le serre-cable prévu.

3. Fermez le couvercle du bornier.

Branchement du cable d'alimentation au réseau électrique

Montez sur le cable une prise normalisée pour la charge indiquée sur l'étiquette des caractéristiques (voir ci-contre).

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le cable d'alimentation ne doit atteindre, enaucun point, des températures dépassant de 50^ la tempéature ambiente.

! L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique (voir ci-dessous);

• la tension d'alimentation est bien comprise entre les valeurs individues sur la plaquette signalétique (voir ci-dessous);

• la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilise ni rallonges ni prises multiples.

!Après installation de l'appareil, le cable electrique et la prise de courant doivent être facilement accessibles

! Le cable ne doit être ni plié ni excessivement écrasé.

! Il doit être contrôle périodiquement et ne peut être remplaceé que par un technicien/agree (voir Assistance).

! Nous déclinons toute responsabilité en cas de non respect des normes enumeratedes ci-dessus.

PLAQUETTE SIGNALETIQUE
Dimensions	largeur cm 43,5hauteurur cm 32profondeur cm 40
Volume	1 56
Raccordements électriques	tension 230V ~ 50/60Hz o 50Hz220-230V~ 50/60Hz (voir plaquette signalétique)puissance maxi. absorbée 2250W
ETIQUETTEENERGIE	Directive 2002/40/CE sur l'étiquette des fours électriquesNorme EN 50304Modèles avec ventilation de refroidissement :Consommation énergie convection Naturelle - fonction four : Traditionnel;Consommation énergie déclaration Classe convection Forcée - fonction four : MulticuissonModèles sans ventilation de refroidissement :Consommation énergie convectionForcée- fonction four : Multicuisson;Consommation énergie déclaration Classe convection Naturelle - fonction four : Traditionnel
CE	Cet apparéil est conforme auxDirectives Communautaires suivantes :73/23/CEE du 19/02/73 (Basse Tension) et modifications successives-89/336/CEE du 03/05/89 (Compatibleé electromagnétique) et modifications successives-93/68/CEE du 22/07/93 et modifications successives-2002/96/EC

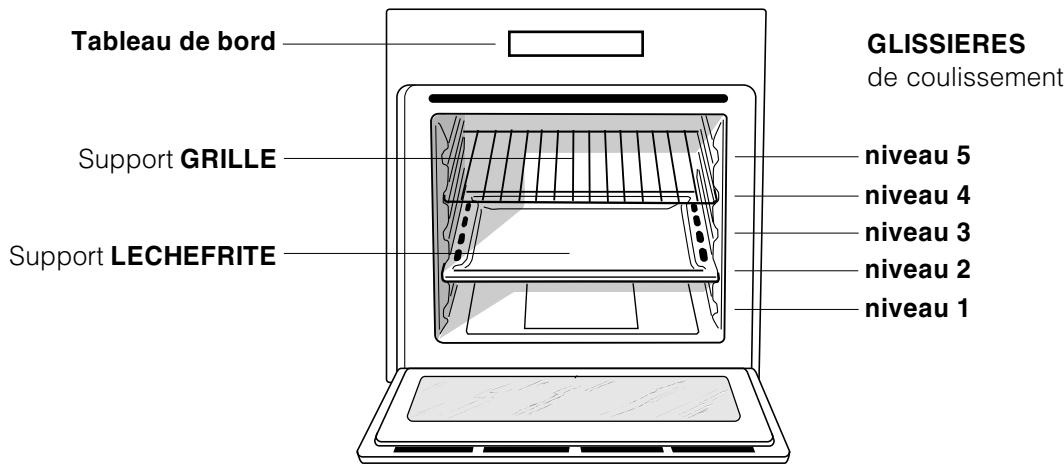

Vued'ensemble

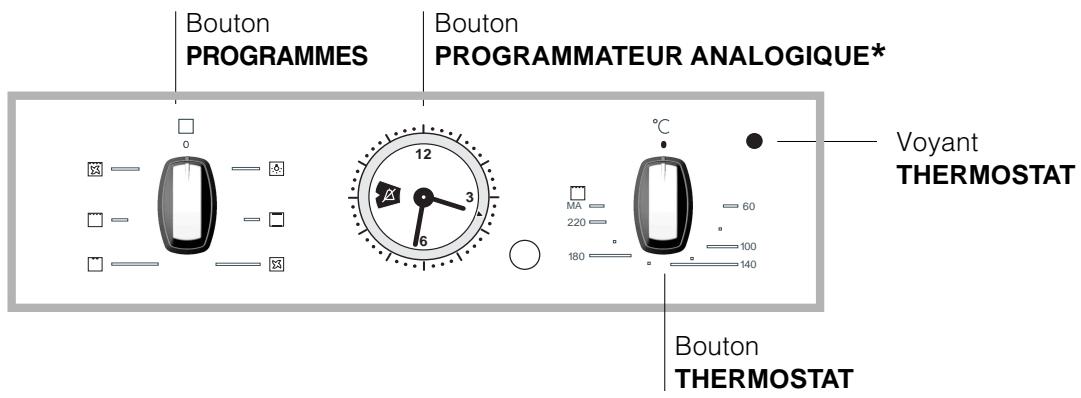

Tableau de bord

! Lors de son premier allumage, faites fonctionner le four à vide, porte fermée, pendant au moins une heures en réglant la température à son maximum. Puis éteignez-le, ouvre la porte et aéréz la piece. L'odeur qui se dégage est due à l'évaporation des produits utilisés pour protégger le four.

Mise en marche du four

1. Pour sélectionner le programme de cuisson souhaité, tournez le bouton PROGRAMMES.
2. Pour désirir la température, tournez le bouton THERMOSTAT. Un tableau de cuisson vous guidera dans vos cuissons en vous indiquant notamment les températures conseillées pour chacune d'elles (voir Programmes).
3. Levoyant THERMOSTAT reste allumé pendant la durée de montée en température.
4. En cours de cuisson, vous pouvez à tout moment : - modifier le programme de cuisson à l'aide du boutor PROGRAMMES;
5. modifier la température à l'aide du bouton THERMOSTAT;
6. interrompè la cuisson en ramenant le bouton PROGRAMMES sur “0”.

! Ne posez jamais d'objets à même la sole du four, vous pourriez abîmer l'émail.

! Placez toujours vos plats sur la grille fournie avec l'appareil.

Système de refroidissement

Pour obtenir un abaisissement des températures extérieures, certains modèles sont équipés d'un système de refroidissement. Ce dernier souffle de l'air à l'extérieur par une fente située entre le tableau de bord et la porte du four.

! Le ventilateur continue à tourner après l'arrêt du four jusqu'à ce que ce dernier se soit suffisamment refroidi.

Eclairage du four

Pour l'allumer, Sélectionnez à l'aide du bouton PROGRAMMES La lampe reste allumée quand vous sélectionnez un programme de cuisson.

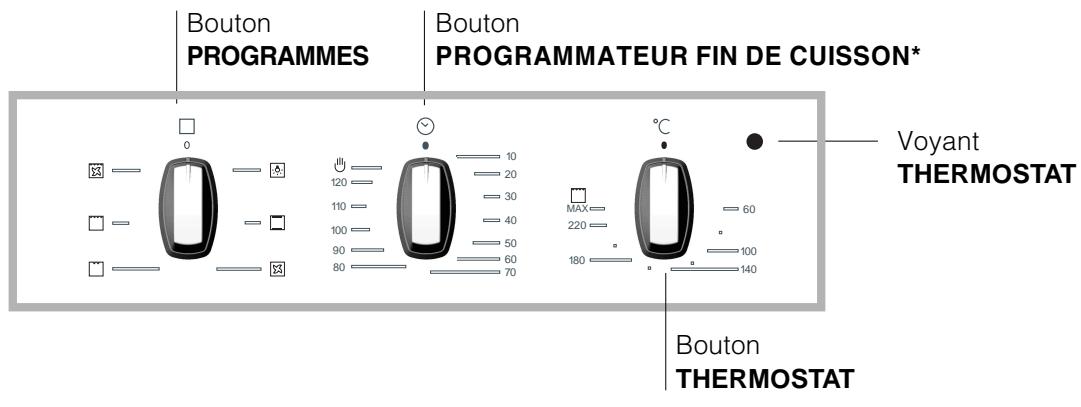

Utiliser le programmeur fin de cuisson*

1. Il faut avant tout remonter la sonnerie en faisant faire un tour presque complet au bouton PROGRAMMATEUR FIN DE CUISSON dans le sens des aiguilles d'une montre.
2. Puis en faisant marche arrière, Sélectionnez le temps désiré en amendant les minutes indiquées sur le bouton PROGRAMMATEUR FIN DE CUISSON en face du repère fixe du tableau de bord.
3. Une fois le temps écoué, un signal sonore retentit et le four s'eteint.
4. Quand le four est eteint, le programmateur fin de cuisson peut etre utilise comme une simple minuterie.

! Pour utiliser le four en fonctionnement manuel, c'est-à-dire sans programmateur fin de cuisson, amenez le bouton PROGRAMMATEUR FIN DE CUISSON en face du symbole.

• N'existe que sur certains modèles

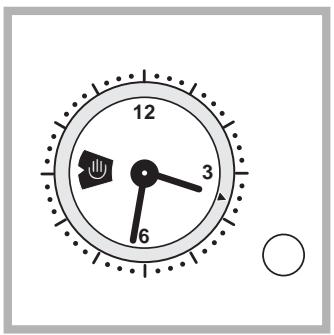

Réglage de l'heure

Poussez sur le bouton du PROGRAMMATEUR et tournez-le dans le sens inverse des aiguilles d'une montre pour sélectionner l'heure courante.

! La mise à l'heure n'est possible que si le four est sous tension. En cas de panne de courant, le PROGRAMMATEUR s'arrête : dés retour du courant, il faut par conséquent le remettre à l'heure.

Mise en marche du four

1. Tournez le bouton du PROGRAMMATEUR dans le sens inverse des aiguilles d'une montre jusqu'à ce que vous voyez apparaître dans la fenêtre d'affichage le symbole “山”.
2. Tirez le bouton du PROGRAMMATEUR vers vous et tournez-le dans le sens inverse des aiguilles d'une montre pour amener le repere en face de l'heure courante. Un déclic indique la fin de l'opération.
3. Sélectionnez le programme de cuisson souhaité à l'aide du bouton PROGRAMMES.
4. Pour éteindre le four, amenez le bouton PROGRAMMES sur "0".

Programmer la cuisson

Programmer une durée avec démarrage immédiat

1. Amenez le temps de cuisson souhaité dans la fenêtre d'affichage en tournant le bouton du PROGRAMMATEUR dans le sens inverse des aiguilles d'une montre.
2. Tirez le bouton du PROGRAMMATEUR vers vous et tournez-le dans le sens inverse des aiguilles d'une montre pour amener le repere en face de l'heure courante. Un déclic indique la fin de l'opération.
3. Sélectionnez le programme de cuisson souhaité à l'aide du bouton PROGRAMMES. Le four se met aussitôt en marche et fonctionne pendant toute la durée programmée.

4. Une fois le temps écoué, un signal sonore retentit et le four s'eteint.

5. Exemple : il est 9h00 et vous souhaitez déterminer une durée de 1h15. Le programme s'arrête automatiquement à 10h15.

Programmer une durée avec démarrage différé

1. Amenez le temps de cuisson souhaité dans la fenêtre d'affichage en tournant le bouton du PROGRAMMATEUR dans le sens inverse des aiguilles d'une montre.
2. Tirez le bouton du PROGRAMMATEUR vers vous et tournez-le dans le sens inverse des aiguilles d'une montre pour amener le repere en face de l'heure de démarrage de cuisson souhaitation.
3. Sélectionnez le programme de cuisson souhaité à l'aide du bouton PROGRAMMES. Le four démarre automatiquement à l'heure programmée et fonctionnependant toute la durée de cuisson sélectionnée.

4. Une fois le temps écoué, un signal sonore retentit et le four s'eteint.

5. Exemple : il est 9h00, vous programmez une durée de 1h15 et fixez l'heure de démarriage à 11h00. Le programme démarre automatiquement à 11h00 et durée jusqu'à 12h15.

! Pour annuler une sélection, tournez le bouton du PROGRAMMATEUR dans le sens inverse des aiguilles d'une montre jusqu'à ce que vous Voyez apparaitre dans la fenêtre d'affichage le symbole “ 山 ”.

Programmes de cuisson

! Pour tous les programmes vous pouvez sélectionner une température comprise entre 60^ et MAX., sauf pour:

• GRIL (il est conseillé dans ce cas de seLECTIONner MAX.);
• GRATIN (il est conseillé de ne pas dépasser 200^ ).

Programme FOUR TRADITION

Mise en marche des résistances de VOUTE et de sole. Pour cette cuisson traditionnelle mistrais vaut cuire sur un seul niveau : la cuisson sur plusieurs niveaux entraînerait une mauvaise distribution de la chaleur.

Programme MULTICUISSON

Mise en marche de toutes les résistances (sole et voûte) ainsi que de la turbine. La chaleur est constante et bien répartie à l'intérieur du four, l'air cuit et dore de façon uniforme en tous points. Vous pouvez cuire au maximum sur deux niveaux en même temps.

Programme CHALEUR VOUTE

Mise en marche de la résistance de VOûte. Cette fonction est conseillée pour parfaire la cuisson des aliments.

Programme GRIL

Mise en marche de la résistance de VOUTE. La température elevée et directe du grill permet de saisir l'aliment en surface pour qu'il ne perde pas son jus et reste tendre à souhait. La cuisson au grill est particulièrement recommendée pour les plats qui exigent une température elevée à leur surface : côtes de veau et de bœuf, entrecôtes, filet, hamburgers, etc....Vous trouvez des exemples d'utilisation dans le paragraphe "Conseils utiles pour la cuisson". Cuisson porte du four fermée.

Programme GRATIN

Mise en marche de la résistance de VOITE ainsi que de la turbine. L'irradiation thermique unidirectionnelle s'ajoute au brassage de l'air pour une répartition uniforme de la chaleur dans l'enceinte du four. Plus de risques de brûler vos alimentents en surface et plus grande pénétration de la chaleur. Cuisson porte du four fermée.

Conseils de cuisson

! Pour vos cuissons ventilées n'utilisez pas les gradins 1et 50: ils sont directement frappés par l'air chaud qui pourrait brûler vos mets délicats.

! En cas de cuisson en mode GRIL ou GRATIN, placez la l'échefrite au gradin 1 pour récapérer les jus de cuisson.

MULTICUISSON

Utilisez les gradins 2 et 4 et placez au 2 les plats qui exigent davantage de chaleur.
- Placez la lèchefrite en bas et la grille en haut.

GRIL

• Placez la grille au gradin 3 ou 4, enfournez vos plats au milieu de la grille.
• Nous conseillons de sélectionner le niveau d'énergie maximum. Ne vous inquiètez pas si la résistance de vous n'est pas allumée en permanence: son fonctionnement est contrôle par un thermostat.

PIZZA

• Pour bien cuire vos pizzas, utilisez le programme MULTICUISSON.
• Utilisez un plat en aluminium léger et enfournez-le sur la grille du four. Si vous utilisez la lèchefrite, vous prolongerez le temps de cuisson et obtiendarez difficilement une pizza croustillante.
• Si vos pizzas sont bien garnies, n'ajoutez la mozzarelle qu'à mi-cuisson.

Tableau de cuisson

Programmes	Aliments	Poids (Kg)	Niveau envelopnement	Préchauffage (minutes)	Température préconisée	Durée cuisson (minutes)
Four Traditionnel	Canard	1	3	15	200	65-75
	Rôti de veau ou de bœuf	1	3	15	200	70-75
	Rôti de porc	1	3	15	200	70-80
	Biscuits (pâte brisée)	-	3	15	180	15-20
	Tartes	1	3	15	180	30-35
Multicuisson	Pizza (sur 2 niveaux)	1	2 et 4	15	230	15-20
	Lasagnes	1	3	10	180	30-35
	Agneau	1	2	10	180	40-45
	Poulet rôti + pommes de terre	1+1	2 et 4	15	200	60-70
	Maquereau	1	2	10	180	30-35
	Cake aux fruits	1	2	10	170	40-50
	Profiteroles (sur 2 niveaux)	0.5	2 et 4	10	190	20-25
	Biscuits (sur 2 niveaux)	0.5	2 et 4	10	180	10-15
	Généoise (sur 1 niveau)	0.5	2	10	170	15-20
	Généoise (sur 2 niveaux)	1	2 et 4	10	170	20-25
	Tartes salées	1.5	3	15	200	25-30
Résistance de VOûTE	Pour parfaire la cuisson	-	3/4	15	220	-
Gril	Soles et seiches	1	4	5	Max.	8-10
	Brochettes de calmars et de crevettes	1	4	5	Max.	6-8
	Tranches de colin	1	4	5	Max.	10
	Légumes grillés	1	4	5	Max.	10-15
	Steaks de veau	1	4	5	Max.	15-20
	Côtelettes	1	4	5	Max.	7-10
	Hamburgers	1	4	5	Max.	15-20
	Maquereaux	n. 4	4	5	Max.	2-3
	Croque-monsieur
Gratin	Poulet grillé	1.5	2	5	200	55-60
	Seiches	1.5	2	5	200	30-35

FR

! Cet apparéil a été concu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

• Cét apparéil a été consçu pour un usage familial, de type non professionnel.
• Cet apparéil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Pour déplacer l'appareil, servez-vous des poignées prévues à cet effet sur les côtés du four.
• Ne touchez pas à l'appareil pieds nus ou si vos mains ou pieds sont mouillés ou humides
• Cet apparéil qui sert à cuire des alimentés ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi.
• En cours de fonctionnement, les éléments chauffants et certaines parties du four deviennent très chaudes. Attention à ne pas les toucher et à garder les enfants à distance.
• Evitez que le cordon d'alimentation d'autres petits électroménagers touche à des parties chaudes du four.
• Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas'être bouchés
• Saisissez toujours la poignée en son milieu : elle risque d'être très chaude à ses extrémités.
• Utilisez toujours des gants de protection pour enfourner ou sortir des plats du four.
• Ne napissez jamais la sole du four de papier aluminium.
• Ne rangez pas de matériel inflammable à l'intérieur du four: si l'appareil était par inadvertance mis en marche, il pourrait prendre feu.
• Contrôlez toujours que les manettes sont bien dans la position “●”/“○” quand l'appareil n'est pas utilisé.

• Ne tirez surtout pas sur le cable pour débrancher la fiche de la prise de courant.

• N'effectuez aucune opération de nettoyage ou d'entretien sans avoirAAPARAVANTdebranché la fiche de la prise de courant.

• En cas de panne, n'essayez enaucun cas d'acceder aux mécanismes internes pour tenter de réparer l'appareil. Contactez le service d'Assistance (voir Assistance).
• Ne posez pas d'objets lourds sur la porte du four ouverte.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.
• La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les apparciels menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les apparciels usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matérieliaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil apparéil.

Economies et respect de l'environnement

• Pour faire des économies d'électricité, utilisez autant que possible votre four pendant les heures creusesURTout pour le nettoyage pyrolyse.
• Pour vos cuissons au GRILL et GRATIN, nous vous conseillons de garder la porte du four fermée: Vous obtiendrez de plusieurs résultats tout en faisant des sensibles économies d'énergie (10% environ).
• Gardez toujours les joints propres et en bon état pour qu'ils adhérent bien à la porte et ne causent pas de déperditions de chaleur.

Mise hors tension

Avant toute opération de nettoyage ou d'entretien coupez l'alimentation électrique de l'appareil.

Nettoyage de l'appareil

• Nettoyez l'extérieur émailé ou inox et les joints en caoutchouc à l'aide d'une éponge imbibée d'eau tiède additionnée de savon neutre Si les taches sont difficiles à enlever, utilisez des produits spéciaux. Il est conseilé de rincer abondamment et d'essuyer après le nettoyage. N'utilise ni poudres abrasives ni produits corrosifs.
• Nettoyez l'enceinte du four après toute utilisation, quand il est encore tiège. Utilisez de l'eau chaude et du détergent, rincez et séchez avec un chiffon doux. Evitez tout produit abrasif.
• Les accessoires peuvent être lavés comme de la vaisselle courante y compris en lave-vaissette.

Nettoyage de la porte

Nettoyez la vitre de la porte à l'aide d'éponges et de produits non abrasifs et séchez avec un chiffon doux. Pour nettoyer plus à fond, vous pouvez déposer la porte du four :

1. ouvre complètement la porte (voir figure);

1. soulevez et faites pivoter les leviers situés sur les deux charnières (voir figure);

1. saisissez la porte par les côtés, refermez-la lentement mais pas complètement, puis tirez-la vers vous en la dégageant de ses charnières (voir figure).

Remontez la porte en refaisant en sens inverse les mêmes opérations.

Contrôle des joints

Contrôlez périodiquement l'etat du joint autour de la porte du four. S'il est abîné, adressez-vous au service après-vente le plus proche de votre domicile (voir Assistance). Mieux vaut ne pas utiliser le four tant qu'il n'est pas réparé.

Remplacement de l'ampoule d'éclairage

Pour changer l'ampoule d'éclairage du four :

1. Dévissez le couvercle en verre du boitier de la lampe.
2. Dévissez l'ampoule et remplacez-la par une autre de même type: puissance 25 W, culot E 14.
3. Remontez le couvercle à sa place (voir figure).

Assistance

Indiquez-lui :

• le modele de votre(APpeuil (Mod.)
• son numéro de série (S/N)

Ces informations figurent sur la plaquette signalétique apposée sur votre apparéil et/ou sur son emballage.

Italiano, 1

English, 12

Français, 22

Espanol, 32

Portuges, 42

Deutsch, 52

AR

FC 52.2

FC 52.2/V

FC 52.2 IX

FC 52.2/V IX

FC 52 C.2

FC 52 C.2/V

FC 52 C.2 IX

FC 52 C.2/V IX

FC 55 C.2 IX

FC 55 C.2/V IX

Sumario

Instalación, 33-34

Colocación

Conexión electrica

Placa de caracteristicas

Antes de effetuar la connexion verifie que:

Desligar a corrente électrique

Limpeza do aparelho

Limpeza da porta

Substituicao da lampada

Assistência Tecnica

ARISTON

Desligar a corrente électrique

.1jill lbiy yiaow o juii jiuai iai 3

jia 1ie jkuie gaiy jayu Jauai jayi jill laic 4

S = S1 + S2

aaiiie i 1

jolal jolal jolal

JgIgclwoljgsaill

abil lll 2y, ylll gle y aai gai gic cii gai gia gci jao

四边形 AOBC 为正方形

ylll nll ic jie aai iiaai jai jai jai jai g

aJoaiaoo

.

#

aal lai aai 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

gE 21 j k. c 10000000000000000000000000000000000000000000

(1)

Jg jyj yj 10000000000000000000000000000000000000000000000

aIbgaia IyjyI aJgJyI JyI yI aIe

:laia Saa aall aac aii 4

al llll 1d jn ool

-
