Type de produit	Contrôleur de pads d'échantillonnage
Nombre de pads	8 pads rétroéclairés avec sensibilité à la vélocité
Connectivité	USB (alimentation et MIDI), sortie casque (jack 3,5 mm), sortie ligne (RCA)
Alimentation	Via USB (5V, 500mA minimum)
Dimensions (L × P × H)	Environ 240 × 160 × 45 mm
Poids	Environ 0,5 kg
Mémoire interne	Lecture de fichiers audio depuis carte SD (non incluse)
Formats audio supportés	WAV, MP3, AIFF
Fonctions principales	Déclenchement d'échantillons, contrôle de volume, réglage de pitch, modes de lecture (One Shot, Gate, Loop)
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas exposer à l'humidité, aux sources de chaleur. Débrancher en cas d'orage.
Pièces détachées et réparabilité	Pas de pièces réparables par l'utilisateur. Contacter un service agréé.
Informations générales	Compatible avec les logiciels de production musicale via MIDI USB.

FOIRE AUX QUESTIONS - MPX8 AKAI

Comment allumer l'AKAI MPX8 ?

Branchez l'appareil à un ordinateur via le câble USB fourni. L'appareil s'allume automatiquement et est reconnu comme un périphérique MIDI.

Comment charger des échantillons dans le MPX8 ?

Insérez une carte SD (FAT32) contenant vos fichiers audio (WAV, MP3, AIFF) dans le slot prévu. Les échantillons sont automatiquement assignés aux pads selon les dossiers.

Les pads ne réagissent pas correctement, que faire ?

Vérifiez le réglage de la vélocité dans le menu Utilitaire (bouton UTILITY). Assurez-vous que les échantillons sont bien assignés et que le volume n'est pas coupé.

Puis-je utiliser le MPX8 sans ordinateur ?

Oui, l'appareil peut fonctionner de manière autonome avec une carte SD. Il nécessite toutefois une alimentation USB (via batterie externe ou adaptateur secteur).

Comment connecter le MPX8 à un logiciel comme Ableton Live ?

Connectez le MPX8 via USB. Dans votre logiciel, sélectionnez 'AKAI MPX8' comme contrôleur MIDI d'entrée. Les pads envoient des messages MIDI sur le canal 1 par défaut.

Quelle est la différence entre les modes One Shot, Gate et Loop ?

En mode One Shot, l'échantillon est joué intégralement. En mode Gate, il est joué tant que le pad est enfoncé. En mode Loop, il se répète indéfiniment.

Comment régler le volume des pads individuellement ?

Maintenez enfoncé le bouton VOLUME (ou UTILITY selon la version) et frappez le pad souhaité. Tournez la molette pour ajuster le niveau.

Le MPX8 n'est pas détecté par mon ordinateur, que faire ?

Essayez un autre câble USB et un autre port. Installez les pilotes AKAI si nécessaire. Sur Windows, vérifiez le gestionnaire de périphériques. Sur Mac, il est 'plug and play'.

Comment réinitialiser le MPX8 aux paramètres d'usine ?

Éteignez l'appareil. Maintenez enfoncés les boutons + et - (ou UTILITY) tout en le rallumant. Confirmez la réinitialisation.

Où trouver des échantillons supplémentaires ?

Vous pouvez télécharger des packs d'échantillons sur des sites comme Splice ou Loopmasters. Les fichiers doivent être en format WAV ou MP3, de préférence en 16 bits.

MODE D'EMPLOI MPX8 AKAI

Guide d'utilisation (Français)

Présentation

Chargez n'importe quel échantillon via une carte SD* standard et assignez-le à l'un des huit pads rétroéclairés sensibles à la dynamique et à la pression du MPX8. C'est aussi simple que cela. Utilisez-le dans le studio, sur scène ou sur les ondes radio. MPX8 dispose de la technologie éprouvée de Akai Pro tout en étant compacte et performant.

* Carte SD vendue séparément.

Contenu de la boîte

- MPX8

- Éditeur d'ensembles d'échantillons pour MPX8 (à télécharger)

• Bibliothèque de boucles (à télécharger)

- Consignes de sécurité et informations concernant la garantie

• Adaptateur d'alimentation USB

• Adaptateurs 3,5 mm (1/8 po) à MIDI (2)

- Guide d'utilisation

- Câble USB

Pour tous les renseignements concernant la configuration système minimale requise, la compatibilité et l'enregistrement du produit, veuillez visiter le site Internet de Akai au www.akaipro.com.

Pour toute assistance supplémentaire, veuillez visiter le site www.akaipro.com/support.

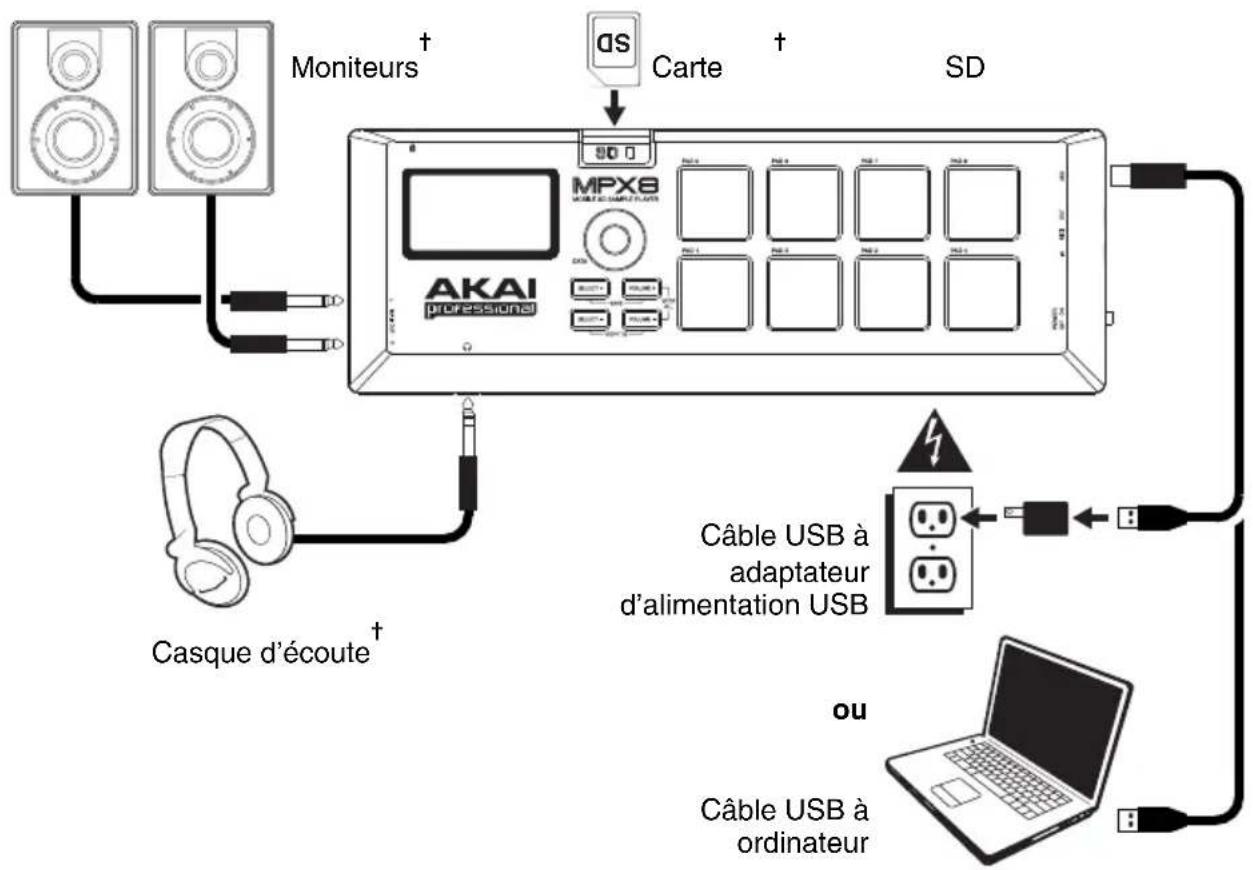

Utilisation rapide / schéma de connexion

† Vendu séparément.

Caractéristiques

1. Port USB : Utilisez le câble USB pour brancher ce port USB à (A) votre ordinateur ou (B) l'adaptateur USB inclus, puis branchez l'adaptateur secteur à une prise de courant.

2. Interrupteur d'alimentation : Cet interrupteur permet de mettre le MPX8 sous et hors tension. N'oubliez pas d'utiliser le câble USB afin de brancher d'abord le MPX8 à une source d'alimentation.

3. Emplacement pour carte mémoire SD : Insérez une carte SD standard contenant des échantillons dans cette fente. Utilisez l'application MPX8 Editor (à télécharger gratuitement à partir de www.akaipro.com/mpx8) pour charger des échantillons sur une carte SD. Si vous choisissez de charger des échantillons sur une carte SD sans utiliser l'application MPX8 Editor, veuillez consulter la section Utilisation de vos propres échantillons de ce guide afin de vous assurer qu'ils sont formatés correctement.

4. Sortie principale : Utilisez des câbles TS ¼ po (6,35 mm) standards afin de brancher ces sorties à un haut-parleur ou à un système de sonorisation. Pour un son mono, vous n'avez qu'à brancher le câble à la sortie gauche (L) seulement. Réglez le volume de ces sorties avec les touches Volume +/-.

5. Sortie casque d'écoute : Un casque d'écoute stéréo peut être branché à cette sortie de 3,5 mm (1/8 po). Réglez le volume de cette sortie avec les touches Volume +/- .

6. Écran d'affichage : Affiche la valeur des paramètres et les opérations en cours du MPX8. Pour de plus amples informations, veuillez consulter la section Présentation de l'écran d'affichage.

7. Molette des valeurs : Cette molette permet d'augmenter ou de diminuer la valeur du paramètre sélectionné.

8. Select +/- : Ces touches permettent de défiler vers le haut ou vers le bas à travers les paramètres disponibles affichées à l'écran.

9. Volume +/− : Ces touches permettent de régler le niveau de volume acheminé à la sortie principale et casque d'écoute. Appuyez sur les deux touches en même temps afin d'arrêter tous les échantillons en cours de lecture.

10. Pads : Utilisez ces pads pour déclencher les échantillons sur la carte SD insérée (vendu séparément). Les pads sont sensibles à dynamique et à la pression et donc très réactifs et intuitifs.

Ils s'allument en différentes couleurs pour indiquer leurs états :

• Éteint (aucune couleur) : Le pad n'est assigné à aucun échantillon.
  • Orange : Le pad est assigné à un échantillon.
• Vert : L'échantillon assigné à ce pad est en cours de lecture.
• Rouge : Le pad est en cours d'édition (qu'un échantillon lui est assigné ou non).

Remarque : La sensibilité à la pression des pads n'affecte pas la lecture de l'échantillon. L'« information de la sensibilité à la pression » n'est transmise par la sortie MIDI en tant que messages d'aftertouch polyphoniques que lorsque le MPX8 est utilisé comme contrôleur MIDI.

1. Entrée MIDI : Utilisez le câble 3,5 mm (1/8 po) à MIDI inclus pour brancher cette sortie à la sortie MIDI d'un appareil MIDI externe. Ceci est utile lorsque vous souhaitez utiliser un périphérique MIDI externe pour déclencher des échantillons assignés aux pads du MPX8 (assignez le paramètre MID de chaque pad au numéro de Note MIDI désiré). Le MPX8 reconnaît les messages MIDI Note On sur canal 10 uniquement.
2. Sortie MIDI : Utilisez le câble 3,5 mm (1/8 po) à MIDI inclus pour brancher cette sortie à l'entrée MIDI d'un appareil MIDI externe. Le MPX8 peut ensuite envoyer des messages MIDI Note On et d'aftertouch polyphonique à cet appareil (assignez le paramètre MID de chaque pad au numéro de Note MIDI désiré).
3. Kensington ^MD Lock : Ce connecteur est compatible avec les câbles de sécurité Kensington standard pour ordinateur portable pour la protection contre le vol.

Fonctionnement

Présentation de l'écran d'affichage

Voici un aperçu des données d'affichage du MPX8 :

1. Kit : Le numéro du préréglage, soit un ensemble interne (Internal Kit (préfixe « i »)) soit un ensemble utilisateur (User Kit (préfixe « e »)).
2. Loc : Affiche l'emplacement de l'échantillon, soit la bibliothèque d'échantillon interne du MPX8 soit la carte SD insérée (vendu séparément).
3. Message : Affiche des informations sur l'état actuel du MPX8. Un message d'erreur s'affiche lorsque le MPX8 ne peut exécuter une commande.
4. Nom de l'échantillon : Affiche le nom de l'échantillon sélectionné de la bibliothèque d'échantillon interne du MPX8 ou de la carte SD insérée (vendu séparément).
5. Paramètres : Affiche le réglage, la réverbération, le type de déclencheur, le niveau, le panoramique et le numéro de note MIDI.

Sélection des ensembles d'échantillons (Kits)

Un « Kit » ou ensemble comprend l'emplacement de l'échantillon, le nom et/ou le numéro, le réglage, le niveau de réverbération, le type de déclencheur, le niveau de volume, le panoramique et le numéro de note MIDI pour chaque pad.

Pour sélectionner un ensemble :

1. Utilisez les touches Select +/- pour déplacer le curseur vers le champ KIT.

2. Utilisez la molette pour faire défiler les numéros des ensembles d'échantillons. (Les ensembles internes sont identifiés du préfixe « i » et les ensembles utilisateur sont identifiés du préfixe « e ».)

3. Lorsque le numéro désiré d'ensemble s'affiche, il n'y a plus qu'à attendre quelques secondes afin que l'ensemble se charge automatiquement.

Édition des ensembles d'échantillons (Kits)

Vous pouvez modifier les paramètres de chaque ensemble, y compris les échantillons assignés aux pads et le réglage, le type de déclencheur, le panoramique, etc. pour chaque pad.

Pour assigner un échantillon à un pad :

1. Sélectionnez un ensemble (comme décrit dans la section précédente Sélection des ensembles d'échantillons (kits)).
2. Appuyez sur le pad auquel vous souhaitez assigner un échantillon. Il s'allumera en rouge, et le nom de l'échantillon actuellement assigné à ce pad (le cas échéant) s'affiche à l'écran.
3. Sélectionnez le champ LOC en utilisant les touches Select +/-
4. Utilisez la molette pour sélectionner l'emplacement de l'échantillon désiré : La mémoire interne du MPX8 (INT) ou une carte SD insérée (CARD). Si vous utilisez vos propres échantillons sur une carte SD, veuillez consulter la section importante Utilisation de vos propres échantillons ci-dessous.
5. Sélectionnez le champ du nom de l'échantillon en utilisant les touches Select +/-
6. Utilisez la molette pour sélectionner l'échantillon désiré. Lorsque le numéro désiré d'échantillon s'affiche, il n'y a plus qu'à attendre quelques secondes afin que l'échantillon se charge automatiquement.

IMPORTANT! Votre ensemble d'échantillons (Kit) (y compris les affectations des pads, les paramètres, etc.) n'est pas enregistré automatiquement! Pour l'enregistrer, veuillez consulter la section Enregistrement des ensembles d'échantillons (Kits) de ce guide.

Utilisation de vos propres échantillons

Vous pouvez utiliser le MPX8 afin de déclencher vos propres échantillons au lieu de ceux de la bibliothèque interne du MPX8.

Pour ce faire, chargez les fichiers d'échantillons sur une carte SD (non incluse) à l'aide d'une des façons suivantes :

• Un lecteur de carte SD standard.
• Le MPX8 Editor, téléchargeable gratuitement à partir du site Internet www.akaipro.com/mpx8. Les instructions pour l'utilisation de l'éditeur sont incluses dans le téléchargement.

Veuillez noter que :

• Les fichiers d'échantillons doivent être de format WAV mono 16 bits. Ils peuvent avoir une fréquence d'échantillonnage de 48, 44,1, 32, 22,05 ou de 11,205 kHz.
• Les fichiers d'échantillons doit être situé dans le répertoire racine de la carte SD et non dans des sous-répertoires.
• Vous pouvez utiliser une carte SD ou SDHC d'une capacité jusqu'à 32 Go.

• Nous recommandons de formater votre carte SD sous le format FAT32 (si elle ne l'est pas déjà) et de nommer vos fichiers selon ce format. Ceci implique que :

• Vous ne pouvez utiliser les caractères suivants : " * / \ : <> ? |

• Vous ne pouvez utiliser d'espace.
• Vous devez limiter le nom de fichier à 8 caractères, si possible.
  ○ Un maximum de 512 fichiers peuvent être stockés dans le répertoire racine de la carte.

- Vous pouvez assigner jusqu'à 30 Mo d'échantillons aux pads du MPX8 à la fois (la taille de votre bibliothèque d'échantillons sur votre carte SD peut être plus grande, bien sûr). En outre, veuillez noter qu'un échantillon est arrondi au nombre supérieur lors du chargement (p. ex., un échantillon de 2,1 Mo sur la carte SD est traité comme un échantillon de 3 Mo lorsqu'il est assigné à un pad).

Pour modifier les paramètres d'un pad :

1. Utilisez les touches Select +/- pour mettre en surbrillance le nom du paramètre souhaité.
2. Utilisez ensuite la molette pour modifier la valeur du paramètre.

Les paramètres réglables sont décrits ci-dessous :

Réglage TUNE

L'ajustement de la tonalité de l'échantillon assigné au pad, en demitons. Le réglage le plus bas possible est -4, et le plus élevé est de 4. À 0, le pad joue l'échantillon avec sa tonalité normale.

Réverbération REV

La quantité de réverbération ajouter à l'échantillon assigné au pad. La quantité la plus basse est de 0 (aucune réverbération), et la plus élevée est de 10 (réverbération maximale).

Déclencheur TRIG

Comment l'échantillon joue lorsque déclenché par le pad. En mode One-Shot (1SH), appuyer sur le pad permet de jouer tout l'échantillon.

En mode Hold (HLD), appuyer et maintenir le pad enfoncé permet de jouer l'échantillon jusqu'à ce que vous le relâchiez. Si vous maintenez toujours le pad lorsqu'il atteint la fin de l'échantillon, il recommence en boucle du début de l'échantillon jusqu'à ce que vous relâchiez la touche.

En mode Loop (LP), appuyer sur le pad permet de jouer l'échantillon en boucle jusqu'à ce que vous appuyez sur le pad à nouveau.

Niveau LEV

Le niveau du volume de l'échantillon assigné au pad. La valeur la plus basse est 0 (aucun son), et la plus forte est 10.

Panoramique PAN

La balance gauche-droite de l'échantillon assigné au pad. La valeur de l'extrême gauche est L4, la valeur de l'extrême droite est R4, et le centre est CTR.

Numéro de note MIDI MID

Le message de note MIDI transmis lorsque vous appuyez sur le pad. Les valeurs disponibles sont 000 - 127. Cette valeur n'affecte pas l'échantillon assigné au pad; elle modifie le message de note MIDI transmis par la sortie MIDI du MPX8 et le message de note MIDI que le MPX8 reçoit par son entrée MIDI.

Enregistrement des ensembles d'échantillons (Kits)

Si vous changez l'ensemble (dans le champ KIT) actuellement sélectionné, vous perdrez toutes les modifications apportées à moins de les avoir enregistrées d'abord.

Pour enregistrer l'ensemble d'échantillons (Kit) actuellement sélectionné :

1. Appuyez sur les touches Select + et Volume + simultanément. Un message s'affichera vous demandant si vous souhaitez enregistrer l'ensemble d'échantillons sélectionné.
2. Appuyez sur la touche Volume + (oui) pour enregistrer l'ensemble d'échantillons ou sur la touche Volume - (Non) pour annuler.
   Veuillez noter : L'enregistrement des modifications apportées à un ensemble d'échantillons écrasera toutes les affectations des pads, les paramètres, etc. depuis la dernière fois que vous l'avez enregistré.

Pour copier et enregistrer les paramètres de l'ensemble actuel à un nouvel ensemble utilisateur :

1. Assurez-vous qu'une carte SD est insérée dans l'emplacement pour carte SD.
2. Appuyez sur les touches Select + et Volume + simultanément. Un message s'affichera vous demandant si vous souhaitez enregistrer l'ensemble d'échantillons sélectionné à un nouvel ensemble utilisateur.
3. Appuyez sur la touche Volume + (oui) pour enregistrer l'ensemble d'échantillons ou sur la touche Volume - (Non) pour annuler. Le MPX8 enregistre l'ensemble d'échantillons sur le premier numéro d'ensemble utilisateur disponible (p. ex., si vous avez 12 ensembles utilisateur enregistrés sur la carte SD, le prochain numéro d'ensemble utilisateur disponible est e13).

Messages

Les messages suivants peuvent s'afficher sur l'écran du MPX8 afin d'indiquer son état actuel :

Processing	L'échantillon est en cours de chargement dans la mémoire du MPX8. Veuillez patienter!
Reading SD Card	Le MPX8 fait la lecture de votre carte SD. Veuillez patienter!
Save Complete	L'ensemble d'échantillons a été enregistré avec succès.
Stop All Sounds	Ce message s'affiche lorsque vous appuyez sur les touches Volume ± /simultanément, arrêtant tous les échantillons en cours de lecture.

Les messages d'erreur suivants peuvent s'afficher sur l'écran du MPX8 lorsqu'il ne peut exécuter une commande. Utilisez les informations suivantes pour résoudre le problème :

	L'échantillon désiré ne se trouve plus sur votre carte SD. Veuillez vous assurer que l'échantillon se trouve dans le répertoire racine de la carte SD.
Card Error	Votre carte SD n'est pas formaté pour les systèmes de fichiers FAT16/FAT32, ou votre carte SD ne fonctionne pas correctement. Reformatez votre carte SD pour le système de fichiers FAT16 ou FAT32.
Card Locked	Votre carte SD est protégée contre l'écriture. Enlevez la protection contre l'écriture avant de continuer.
Int Mem Error	La Mémoire interne du MPX8 est endommagée et doit être réparée. Contactez le service de soutien technique de Akai Professional.
Invalid Format	Le MPX8 ne supporte pas le format de fichier de l'échantillon. Veuillez vous assurer que le fichier est de format WAV mono de 16 bits, avec une fréquence d'échantillonnage de 48, 44,1, 32, 22,05 ou de 11,205 kHz.
Kit File Full	Le MPX8 ne peut enregistrer l'ensemble utilisateur car il y a déjà 99 ensembles utilisateur enregistrés sur votre carte SD. Supprimez des fichiers afin qu'il ait moins de 99 ensembles utilisateur sur votre carte SD.
No Kit File	Le répertoire d'ensembles d'échantillons sur votre carte SD est vide (emplacement où sont enregistrés les ensembles utilisateur; il doit y avoir au moins un fichier d'ensemble d'échantillons dans ce répertoire afin que le MPX8 puisse fonctionner normalement). Supprimez ce répertoire de votre carte SD et insérez la carte SD dans le MPX8 à nouveau. Le MPX8 créera automatiquement un nouveau dossier d'ensembles d'échantillons, puis recommencera à fonctionner normalement.
No SD Card	L'emplacement pour carte SD est vide. Insérez une carte dans l'emplacement pour carte SD.
No Sounds Found	Le répertoire racine de votre carte SD ne contient aucun fichier WAV. Veuillez vous assurer que les échantillons sont sur le répertoire racine de votre carte SD.
Not Enough Space	Il n'y a pas assez d'espace sur votre carte SD. Supprimez certains fichiers de la carte.
Sound File Error	L'échantillon assigné au pad est d'un format non valide ou est trop gros. Veuillez vous assurer que le fichier est de format WAV mono de 16 bits, avec une fréquence d'échantillonnage de 48, 44,1, 32, 22,05 ou de 11,205 kHz et que seulement 30 Mo d'échantillons sont assignés aux pads du MPX8 à la fois.
Sound Too Large	Soit que la taille de l'échantillon est supérieure à 30 Mo, ou qu'ajouter l'échantillon ferait dépasser la limite de 30 Mo de la mémoire du MPX8. Veuillez vous assurer que seulement 30 Mo d'échantillons sont assignés aux pads du MPX8 à la fois.En outre, veuillez noter qu'un échantillon est arrondi au nombre supérieur lors du chargement (p. ex., un échantillon de 2,1 Mo sur la carte SD est traité comme un échantillon de 3 Mo lorsqu'il est assigné à un pad).

Restaurer les paramètres par défaut

Pour restaurer la valeur par défaut des paramètres du MPX8, et par le fait même, réinitialiser tous les ensembles d'échantillons internes à leurs valeurs par défaut, appuyez et maintenez enfoncée les deux touches Volume +/- lors de la mise sous tension du MPX8.
