Tipo de producto	Controlador de pads de muestreo
Número de pads	8 pads retroiluminados con sensibilidad a la velocidad
Conectividad	USB (alimentación y MIDI), salida de auriculares (jack 3,5 mm), salida de línea (RCA)
Alimentación	Vía USB (5V, 500mA mínimo)
Dimensiones (L × P × A)	Aproximadamente 240 × 160 × 45 mm
Peso	Aproximadamente 0,5 kg
Memoria interna	Reproducción de archivos de audio desde tarjeta SD (no incluida)
Formatos de audio compatibles	WAV, MP3, AIFF
Funciones principales	Disparo de muestras, control de volumen, ajuste de tono, modos de reproducción (One Shot, Gate, Loop)
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos químicos.
Seguridad	No exponer a la humedad, a fuentes de calor. Desconectar en caso de tormenta.
Piezas de repuesto y reparabilidad	No hay piezas reparables por el usuario. Contactar con un servicio autorizado.
Información general	Compatible con software de producción musical a través de MIDI USB.

Preguntas frecuentes - MPX8 AKAI

¿Cómo encender el AKAI MPX8?

Conecte el dispositivo a un ordenador mediante el cable USB incluido. El dispositivo se enciende automáticamente y es reconocido como un periférico MIDI.

¿Cómo cargar muestras en el MPX8?

Inserte una tarjeta SD (FAT32) con sus archivos de audio (WAV, MP3, AIFF) en la ranura correspondiente. Las muestras se asignan automáticamente a los pads según las carpetas.

¿Los pads no responden correctamente, qué hacer?

Verifique el ajuste de velocidad en el menú Utilidad (botón UTILITY). Asegúrese de que las muestras estén asignadas correctamente y que el volumen no esté en mute.

¿Puedo usar el MPX8 sin ordenador?

Sí, el dispositivo puede funcionar de forma autónoma con una tarjeta SD. Sin embargo, requiere alimentación USB (mediante batería externa o adaptador de corriente).

¿Cómo conectar el MPX8 a un software como Ableton Live?

Conecte el MPX8 mediante USB. En su software, seleccione 'AKAI MPX8' como controlador MIDI de entrada. Los pads envían mensajes MIDI en el canal 1 por defecto.

¿Cuál es la diferencia entre los modos One Shot, Gate y Loop?

En el modo One Shot, la muestra se reproduce por completo. En el modo Gate, se reproduce mientras se mantiene presionado el pad. En el modo Loop, se repite indefinidamente.

¿Cómo ajustar el volumen de los pads individualmente?

Mantenga presionado el botón VOLUME (o UTILITY según la versión) y golpee el pad deseado. Gire la perilla para ajustar el nivel.

¿El MPX8 no es detectado por mi ordenador, qué hacer?

Pruebe con otro cable USB y otro puerto. Instale los controladores AKAI si es necesario. En Windows, verifique el administrador de dispositivos. En Mac, es 'plug and play'.

¿Cómo restablecer el MPX8 a los ajustes de fábrica?

Apague el dispositivo. Mantenga presionados los botones + y - (o UTILITY) mientras lo enciende de nuevo. Confirme el restablecimiento.

¿Dónde encontrar muestras adicionales?

Puede descargar paquetes de muestras en sitios como Splice o Loopmasters. Los archivos deben estar en formato WAV o MP3, preferiblemente de 16 bits.

MANUAL DE USUARIO MPX8 AKAI

Guía del usuario (Español)

Introducción

Cargue virtualmente cualquier muestra mediante una tarjeta SD estándar* y asígnela a cualquiera de los ocho pads sensibles a la velocidad y a la presión con iluminación de fondo del MPX8. Es así de simple. Úselo en el estudio. Úselo en vivo en el escenario o en el aire. El MPX8 contiene la probada tecnología de Akai Pro en un diseño compacto y durable fabricado para un excepcional funcionamiento.

* La tarjeta SD se vende por separado.

Contenido de la caja

• MPX8
  • MPX8 Sample Kit Editor (Editor de kit de muestras MPX8) (descargar)
  • Biblioteca de loops (descargar)

• Cable USB

• Adaptador de alimentación USB
  • Adaptadores de 1/8 pulg. a MIDI (2)

• Guía del usuario
  • Manual sobre la seguridad y garantía

Soporte

Para conocer los requisitos completos del sistema, la información de compatibilidad y realizar el registro del producto, visite el sitio web de Akai: www.akaipro.com.

Para soporte adicional del producto, visite www.akaipro.com/support.

Diagrama de instalación y conexión rápida
    AK["Akai professional"]
    AL["Monitores†"]
    AM["Tarjeta SD†"]
    AN["Cable USB al adaptador de alimentación USB"]
    AO["Cable USB a la computadora"]

† Se vende por separado.

Características

1. Puerto USB: Use el cable USB incluido para conectar este puerto USB a (A) su computadora o (B) el adaptador de alimentación USB incluido, y luego conecte el adaptador de alimentación a un tomacorriente.

2. Interruptor de encendido: Se utiliza para encender y apagar el MPX8. Recuerde utilizar primero el cable USB incluido para conectar el MPX8 a una fuente de alimentación.

3. Ranura para tarjeta SD: Inserte en esta ranura una tarjeta SD estándar que contenga muestras. Use el MPX8 Editor (que se puede descargar gratuitamente de www.akaipro.com/mpx8) para cargar muestras en una tarjeta SD. Si decide cargar muestras en una tarjeta SD sin usar el MPX8 Editor, consulte la sección Cómo usar sus propias muestras de este manual para asegurarse de que estén formateadas correctamente.

4. Salida principal: Use cables de audio con conectores TS estándar de 1/4 pulg. (6.35 mm) para conectar estas salidas a un altavoz o sistema de amplificador. Para lograr sonido monofónico, sólo conecte un cable a la salida (L). Ajuste el volumen de estas salidas con los botones Volume +/-

5. Salida para auriculares: Conecte a esta salida auriculares estéreo con un enchufe estándar de 1/8 pulg. (3.5 mm). Ajuste el volumen de esta salida con los botones Volume +/-.

6. Pantalla: Muestra los parámetros actuales del MPX8 y otras operaciones. Para más información, consulte la sección Descripción general de la pantalla de este manual.

7. Cuadrante de datos: Se utiliza para aumentar o disminuir el valor del parámetro seleccionado en ese momento.

8. Seleccionar +/-: Se utiliza para subir o bajar por los parámetros disponibles mostrados en la pantalla,

9. Volumen +/-: Se utilizan para ajustar el nivel de volumen enviado a la salida principal y a la salida para auriculares. Pulse ambos botones al mismo tiempo para detener todas las muestras que se están reproduciendo en ese momento.

10. Pads: Use estos pads para disparar las muestras en una tarjeta SD insertada (que se vende por separado). Son sensibles a la velocidad y a la presión, lo que los hace muy responsivos e intuitivos para tocar.

Los pads se iluminan de distintos colores para indicar sus estados actuales:

• Apagado (sin color): El pad no tiene una muestra asignada.
• Anaranjado: El pad tiene una muestra asignada.
• Verde: La muestra asignada al pad se está reproduciendo en ese momento.
• Rojo: El pad se está editando en ese momento (ya sea que tenga asignada una muestra o no).

Nota: La sensibilidad de los pads a la presión no afecta a la reproducción de muestras. La "información de presión" sólo se envía a la salida MIDI como mensajes de postpulsación polifónica cuando el MPX8 se usa como controlador MIDI.

1. Entrada MIDI: Use el cable de 1/8 pulg. a MIDI incluido para conectar esta salida a la salida MIDI de un dispositivo MIDI externo. Esto es útil si desea usar un dispositivo MIDI externo para disparar muestras asignadas a los pads del MPX8 (configure el parámetro MID de cada pad al número de nota MIDI deseado). El MPX8 reconoce los mensajes de nota MIDI activada sólo por el canal 10.

2. Salida MID I: Use el cable de 1/8 pulg. a MIDI incluido para conectar esta salida a la entrada MIDI de un dispositivo MIDI externo. El MPX8 puede enviar entonces mensajes de nota MIDI activada o de postpulsación polifónica a ese dispositivo (configure el parámetro MID de cada pad al número de nota MIDI deseado).

3. Ranura para bloqueo Kensington ^® : Este conector es compatible con cables de seguridad Kensington tipo laptop estándar para protección antirrobo.

Funcionamiento

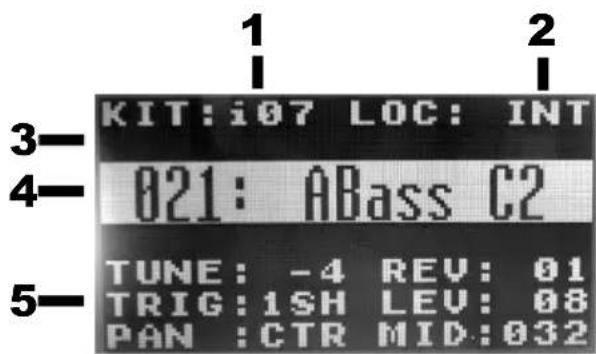

Descripción general de la pantalla

Ésta es una descripción general de la pantalla del MPX8:

1. Kit: Número del preset, ya sea un kit interno (con prefijo "i") o un kit del usuario (con prefijo "e").
2. Ubicación de la muestra: Muestra la ubicación de la muestra, ya sea la biblioteca de muestras interna o una tarjeta SD insertada (que se vende por separado).

1. Mensaje: Muestra información del estado del MPX8 en ese momento. Muestra un mensaje de error si el MPX8 no puede ejecutar un comando.

2. Nombre de la muestra: Muestra el nombre de la muestra seleccionada, ya sea de la biblioteca de muestras interna o una tarjeta SD insertada (que se vende por separado).

3. Parámetros: Muestra la afinación, reverberación, tipo de disparo, nivel, paneo y número de nota MIDI.

Cómo seleccionar los kits

Un "kit" incluye la ubicación, nombre y/o número de la muestra del pad, la afinación, reverberación, tipo de disparo, nivel de volumen, paneo y número de nota MIDI.

Para seleccionar un kit:

1. Use los botones Select +/- para mover el cursor al campo de kit (KIT).
2. Use el cuadrante de datos para recorrer los números de kit. (Los kits internos tienen prefijo "i" y los kits del usuario un prefijo "e").
3. Cuando aparece el número de kit deseado, espere algunos segundos —el kit se cargará automáticamente.

Cómo editar los kits

Es posible editar los parámetros de cada kit, incluidas las muestras asignadas a los pads y la afinación, tipo de disparo, paneo, etc. de cada pad.

Para asignar una muestra a un pad:

1. Seleccione un kit (como se explicó anteriormente en la sección Cómo seleccionar los kits).
2. Toque el pad al que desea asignar la muestra. Se encenderá con luz roja y aparecerá en la pantalla el nombre de la muestra asignada a él en ese momento (si la hay).
3. Seleccione el campo de ubicación (LOC) utilizando los botones Select +/- .
4. Use el cuadrante de datos para seleccionar dónde se ubica su muestra deseada: La memoria interna del MPX8 (INT) o una tarjeta SD insertada (CARD). Si va a usar sus propias muestras ubicadas en una tarjeta SD, consulte más abajo la importante sección Cómo usar sus propias muestras.
5. Seleccione el campo de nombre de la muestra utilizando los botones Select +/- .
6. Use el cuadrante de datos para seleccionar la muestra deseada. Cuando aparezca el nombre de la muestra deseado, espere algunos segundos – la muestra se cargará automáticamente

IMPORTANTE Su kit (incluidas sus asignaciones de pads, parámetros, etc.) no se guarda automáticamente. Para guardarlo, consulte la sección Cómo guardar los kits de este manual.

Cómo usar sus propias muestras

Es posible usar el MPX8 para disparar sus propias muestras en lugar de las de la biblioteca interna del MPX8.

Para hacerlo, cargue los archivos de las muestras en una tarjeta SD (no incluida) utilizando una de las siguientes opciones:

• Un lector de tarjetas SD estándar.
• El MPX8 Editor, que se puede descargar gratuitamente en www.akaipro.com/mpx8. Las instrucciones para usar el editor se incluyen en la descarga.

Tenga en cuenta lo siguiente:

• Los archivos de muestras deben ser WAV mono de 16 bits. Pueden tener una frecuencia de muestreo de 48, 44.1, 32, 22.05 o 11.205 kHz.
• Los archivos de las muestras deben ubicarse en el directorio raíz (principal) de la tarjeta y no en un subdirectorio.
• Es posible usar una tarjeta SD o SDHC con capacidad de hasta 32 GB.

- Recomendamos que formatee su tarjeta SD al sistema de archivos FAT32 (si no está ya formateada) y asigne nombre a sus archivos de muestras de acuerdo a este formato. Esto significa lo siguiente:

o No use ninguno de estos caracteres: " * / \ : < > ? |
o No use espacios.
o Limite el nombre de su archivo a 8 caracteres, si es posible.
o Pueden almacenarse hasta 512 archivos en el directorio raíz de la tarjeta.

- Es posible asignar hasta 30 MB de muestras en los pads del MPX8 a la vez (la biblioteca de muestras de su tarjeta SD puede ser de mayor tamaño, por supuesto). Tenga en cuenta también que el tamaño de la muestra se redondea cuando se carga (por ej., una muestra de 2.1 MB de la tarjeta SD se trata como una muestra de 3 MB cuando se asigna a un pad).

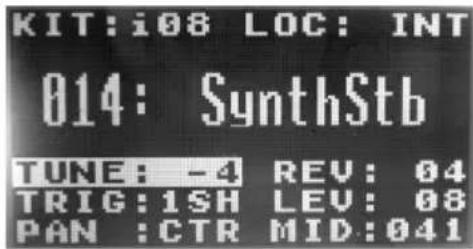

Para ajustar los parámetros de un pad:

1. Use los botones Select +/- para resaltar el nombre del parámetro deseado.
2. Use el cuadrante de datos para ajustar el valor del parámetro.

Se describen a continuación los parámetros ajustables:

Afinación TUNE	Ajuste de tono de la muestra asignada al pad, en semitonos. La afinación mínima posible es -4 y la máxima 4. En 0, el pad reproduce la muestra a su tono normal.
Reverberación REV	Cantidad de reverberación aplicada a la muestra asignada al pad. La cantidad mínima es 0 (sin reverberación) y la máxima 10 (máxima reverberación).
Disparo TRIG	Forma en que se reproduce la muestra cuando la dispara el pad. Cuando se configura como un toque (1SH), al pulsar el pad se reproduce la muestra completa.Cuando se configura como retención (HLD), al pulsar y retener el pad se reproduce la muestra hasta que se suelta el pad. Si aún está reteniendo el pad cuando llega el final de la muestra, volverá al comienzo, realizando un loop continuo hasta que usted suelte el pad.Cuando se configura como loop (LP), al pulsar el pad se reproduce la muestra, produciendo un loop continuo hasta que usted pulse el pad nuevamente.
Nivel LEV	Nivel de volumen de la muestra asignada al pad. El valor de menos volumen es 0 (silencio), mientras que el de mayor sonoridad es 10.
Paneo PAN	Balance izquierda-derecha de la muestra asignada al pad. El valor del extremo izquierdo es L4, el del extremo derecho es R4 y el central es CTR.
Número de nota MIDI MID	Mensaje de nota MIDI enviado cuando usted pulsa el pad. Los valores disponibles son 000 – 127. Este valor no afecta a la muestra asignada al pad, cambia el mensaje de nota MIDI enviado desde el puerto de salida MIDI del MPX8 y el mensaje de nota MIDI reconocido por el MPX8 como enviado a su puerto de entrada MIDI.

Cómo guardar los kits

Si cambia el kit seleccionado en ese momento (en el campo KIT), perderá los cambios que haya hecho a menos que los guarde primero.

Para guardar el kit seleccionado actualmente:

1. Pulse Select + y Volume + simultáneamente. La pantalla le preguntará si desea guardar el kit actual.
2. Pulse el botón Volume + (Sí) para guardar el kit o el botón Volume - (No) para cancelar.
   Para tener en cuenta: Al guardar un kit se sobrescriben todas las asignaciones de pads, parámetros, etc., existentes desde la última vez que lo guardó.

Para copiar y guardar la configuración de un kit actual en un nuevo kit del usuario:

1. Asegúrese de que haya una tarjeta SD insertada en la ranura para tarjeta SD.
2. Pulse Select – y Volume – simultáneamente. La pantalla le preguntará si desea guardar el kit actual.
3. Pulse el botón Volume + (Sí) para guardar el kit o el botón Volume - (No) para cancelar. El MPX8 guarda el kit con el siguiente número de kit del usuario disponible (por ejemplo, si usted ya guardó 12 kits del usuario en la tarjeta SD, el siguiente kit del usuario será e13).

Mensajes

La pantalla del MPX8 puede mostrar estos mensajes para indicar su estado actual:

Processing	La muestra se está cargando en este momento en la memoria del MPSX8. Espere.
Reading SD Card	El MPX8 está leyendo su tarjeta SD. Espere.
Save Complete	El kit se ha guardado exitosamente.
Stop All Sounds	Este mensaje se muestra después de que pulsó los botones Volume +/- simultáneamente, deteniendo los todas las muestras que se estaban reproduciendo en ese momento.

La pantalla del MPX8 puede mostrar estos mensajes de error si el MPX8 no puede ejecutar un comando. Use la información de abajo para solucionar el problema.

	La muestra que deseaba no está más en su tarjeta SD. Asegúrese de que la muestra esté en el directorio raíz de la tarjeta SD.
Card Error	Su tarjeta SD no tiene formato FAT16-/FAT32 o su tarjeta SD no está funcionando correctamente. Reformatee su tarjeta SD a un sistema de archivos FAT16 o FAT32.
Card Locked	Su tarjeta SD está protegida contra escritura. Retire la protección contra escritura antes de continuar.
Int Mem Error	La memoria interna del MPX8 está dañada y necesita servicio. Comuníquese con el soporte técnico de Akai Professional.
Invalid Format	El MPX8 no soporta el formato de archivo de la muestra. Asegúrese de que la muestra sea WAV mono de 16 bits a una frecuencia de muestreo de 48, 44.1, 32, 22.05 o 11.205 kHz.
Kit File Full	El MPX8 no puede guardar otro kit del usuario porque ya hay 99 kits del usuario guardados en su tarjeta SD. Elimine suficientes archivos para que haya menos de 99 kits del usuario en su tarjeta SD.
No Kit File	El directorio KITS de su tarjeta SD está vacío (es aquí donde el MPX8 guarda los kits del usuario y debe haber por lo menos un archivo de kit en este directorio para que el MPX8 funcione normalmente). Elimine este directorio de su tarjeta SD e insértelo nuevamente en el MPX8. El MPX creará automáticamente una nueva carpeta KITS y reanudará el funcionamiento normal.
No SD Card	La ranura para tarjeta SD está vacía. Inserte una tarjeta en la ranura para tarjeta SD.
No Sounds Found	El directorio raíz de su tarjeta SD no contiene ningún archivo WAV. Asegúrese de que las muestras estén en el directorio raíz de la tarjeta SD.
Not Enough Space	No hay espacio suficiente en su tarjeta SD. Elimine algunos archivos de ella.
Sound File Error	La muestra asignada al pad es de formato no válido o demasiado grande. Asegúrese de que el archivo sea WAV mono de 16 bits a una frecuencia de muestreo de 48, 44.1, 32, 22.05 o 11.205 kHz y de que solo se asignaron 30 MB de muestras a los pads del MPX8 por vez.
Sound Too Large	La muestra es mayor que 30 MB o al agregarse la muestra se excedería el límite de 30 MB de la memoria del MPX8. Asegúrese de que solo se asignen 30 MB de muestras a los pads del MPX8 por vez.Tenga en cuenta también que el tamaño de la muestra se redondea cuando se carga (por ej., una muestra de 2.1 MB de la tarjeta SD se trata como una muestra de 3 MB cuando se asigna a un pad).

Restablecimiento de la configuración predeterminada

Para restablecer la configuración predeterminada del MPX8, que reinicia todos los kits internos a sus valores predeterminados, pulse y mantenga pulsados ambos botones Volume +/- mientras enciende el MPX8.
