Type de produit	Lave-linge frontal
Marque	Saivod
Modèle	LS 1065
Capacité de lavage	7 kg
Vitesse d'essorage maximale	1200 tr/min
Classe énergétique	A+
Consommation d'eau annuelle	10 000 L
Consommation d'énergie annuelle	180 kWh
Niveau sonore (lavage/essorage)	59 dB / 77 dB
Alimentation électrique	230 V ~ 50 Hz
Puissance nominale	2000 W
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids net	65 kg
Type de moteur	Moteur asynchrone
Nombre de programmes	15
Programmes principaux	Cotons, Synthétiques, Délicats, Laine, Rapide 30 min, Prélavage, Rinçage + Essorage
Fonctions supplémentaires	Départ différé, Sécurité enfants, Niveau de saleté réglable, Option rinçage supplémentaire
Type de tambour	Tambour inox
Entretien et nettoyage	Nettoyage régulier du filtre et du joint de porte; programme de nettoyage du tambour disponible
Sécurité	Sécurité enfant, arrêt automatique en cas de bourrage, système anti-débordement
Pièces détachées	Disponibles sur le site officiel et revendeurs agréés; réparabilité garantie 10 ans

FOIRE AUX QUESTIONS - LS 1065 Saivod

Comment installer mon lave-linge Saivod LS 1065 ?

Placez la machine sur un sol stable et horizontal. Dévissez les boulons de transport à l’arrière, retirez les cales en polystyrène, puis branchez les tuyaux d’arrivée d’eau et d’évacuation. Veillez à laisser un espace d’au moins 2 cm sur les côtés pour la ventilation.

Pourquoi mon lave-linge ne vidange-t-il pas ?

Vérifiez que le filtre de vidange n’est pas obstrué par des résidus. Nettoyez-le régulièrement. Assurez-vous également que le tuyau d’évacuation n’est pas plié ou bouché. Si le problème persiste, contactez un technicien.

Que faire si le tambour ne tourne pas ?

peut être dû à une surcharge. Réduisez la charge et vérifiez qu’aucun vêtement n’est coincé entre le tambour et la cuve. Si le problème subsiste, la courroie de transmission ou le moteur peut être défectueux.

Comment nettoyer le filtre du lave-linge ?

Coupez l’alimentation et l’arrivée d’eau. Ouvrez le volet inférieur, dévissez le filtre et nettoyez-le sous l’eau courante. Remettez-le en place en serrant bien. Faites cette opération tous les 2 mois.

Quel programme choisir pour du linge délicat ?

Utilisez le programme Délicats avec une température basse (30°C max) et une vitesse d’essorage réduite (400 tr/min). Placez les vêtements fragiles dans un filet de lavage.

Comment débloquer la porte après un cycle ?

Attendez 2 à 3 minutes après la fin du cycle pour que le verrouillage électronique se libère. Si la porte reste bloquée, utilisez le cordon de vidange d’urgence (situé derrière le volet inférieur) pour vider l’eau restante, puis réessayez.

Que faire en cas de fuite d’eau ?

Vérifiez le raccordement des tuyaux d’arrivée et d’évacuation. Serrez les colliers si nécessaire. Inspectez le joint de porte ; s’il est endommagé, remplacez-le. Si la fuite provient de la base, faites appel à un professionnel.

Comment réduire le bruit de l’essorage ?

Assurez-vous que la machine est bien de niveau et que les pieds sont stables et en contact avec le sol. Évitez les charges déséquilibrées en répartissant le linge uniformément dans le tambour.

Puis-je utiliser du vinaigre blanc pour détartrer ma machine ?

Oui, versez 200 ml de vinaigre blanc dans le compartiment de lavage principal et lancez un programme à vide à 90°C. Cela élimine le calcaire et les mauvaises odeurs. Ne mélangez pas avec de l’eau de Javel.

Comment activer la sécurité enfants ?

Maintenez enfoncées simultanément les touches Départ différé et Rinçage supplémentaire pendant 3 secondes. Un voyant s’allume. Pour désactiver, répétez l’opération.

MODE D'EMPLOI LS 1065 Saivod

Nous vous remercions d'avoir choisi l'un œ nos produits.

Nous vous prions de bien vouloir lire attentivement les instructions relatives à l'emploi avant d'effectuer la connexion et d'utiliser la machine. La connaissance des principes de fonctionnement garantira une utilisation correcte et en toute sécurité de cet appareil. Les instructions relatives à l'emploi comprennent un grand nombre dindications utiles concernant le fonctionnement, outre aux détails techniques de la machine à laver le linge qui vous aideront à optimiser l'emploi de celle-ci.

En cas de vente ou de cession de la machine à laver le linge, il ne faut pas oublier de remettre également au nouvel utilisateur le manueld'instructions pour l'emploi.

TABLE DES MATIÈRES

REMARQUES ET CONSEILS POUR L'UTILISATEUR 16 17

DESCRIPTION DE LA MACHINE 17

INSTALLATION DE LA MACHINE 18-20

• Déballage et déblocage de la machine 18

• Nivellement de la machine à laverle linge 19

- Connexion à l'installation hydraulique 19

- Branchement à l'installation électrique 20

EMPLOI DE LA MACHINE À LAVER LE LINGE 20-22

• Avertissements avant l'emploi 20

• Utilisation des détergents 21

• Comment éliminer certains types de taches 22

• Symboles internationaux pour le traitement des vêtements 22

ENTRETIEN 23-24

- Nettoyage de la machine à laver le linge 23

- Nettoyage du filtre 23

• Solution des problèmes 24

MODÈLE:

NUMÉRO DE SÉRIE:

DATE D'ACHAT::

Cet appareil devra être utilisé en tant que machine à laver le linge pour usage domestique ; tout autre emploi doit être considéré impropre et, par conséquent, dangereux.
Toute modification ou tentative d'altération de l'appareil peuvent être dangereuses pour l'utilisateur et risquent d'endommager la machine à laver le linge.
Étant donné le poids considérable de la machine, il faut respecter des normes particulières en termes de sécurité, pendant le déplacement de celle-ci.
L'emploi de la machine est interdit aux enfants sans surveillance.
Toute modification de l'installation hydraulique ou électrique doit être effectuée par des techniciens autorisés.
Lors du positionnement de l'appareil, s'assurer que le câble d'alimentation ne se plie pas, ne soit pas écrasé et soit accessible, pour toute intervention éventuelle.
Avant la mise en service de la machine à la- ver le linge, retirer tout l'emballage et le blo- cage utilisé pour le transport (vis de protec- tion). Dans le cas contraire, aussi bien la machine que la pièce de votre habitation pourraient être sérieusement endommagées.
Si l'appareil doit être installé sur une surface de moquette. il faudra s'assurer que, entre la machine à la- ver le linge et le sol, l'air circule librement.
▼ La machine à laver le linge ne doit pas être

surchargée.

Pendant le fonctionnement de l'appareil, éviter le contact avec l'eau qui sort du tuyau d'évacuation, étant donné que la température de celle-ci pourrait être élevée ; en outre, éviter le contact avec le verre du hublot car, pendant le lavage, il a tendance à se réchauffer.
Laver exclusivement des tissus destinés au lavage à la machine. En cas de doutes, il est possible de contrôler les indications du producteur reportées sur les étiquettes des vêtements (voir "Symboles pour le traitement des vêtements").
Avant d'introduire les vêtements dans la machine à laver le linge, il faut contrôler que toutes les poches soient parfaitement vides. Les objets durs et pointus (par exemple : pièces de monnaie, épingles, clous, vis ou cailloux) sons susceptibles de provoquer de graves dommages.
Il n'est pas possible de laver à la machine les vêtements tachés de substances contenant de l'essence. Si les taches ont été éliminées avec des produits vaporisés, avant d'introduire les vêtements dans la machine à laver le linge, il faudra attendre la vaporisation totale desdites substances de la surface des tissus.
▼ Ne pas utiliser des détergents pour le lavage à la main, étant donné que la mousse serait

Ne pas introduire ou sortir la fiche de la prise de courant avec les mains mouillées.

La machine à laver le linge doit être branchée à une prise de courant équipée de mise à la terre et qui soit conforme aux exigences relatives à la sécurité.

Il est interdit de brancher la machine à laver le linge à la prise électrique en utilisant des rallonges ou des fiches multiples

L'appareil ne doit pas être exposé aux agents atmosphériques.

On peut ouvrir la machine à laver le linge uniquement lorsque la del ou l'afficheur indique la fin du cycle. Pour certains modèles, cette situation est signalée par le clignotement de la touche départ.

Lorsque l'on effectue les opérations de révision ou de nettoyage, ne pas oublier de débrancher l'appareil de la prise de courant électrique.

Si l'on souhaite débranché la machine à laver le linge de la prise de couant, il ne faut pas tirer e câble électrique mais intervenir sur la fiche.

Après avoir terminé chaque lavage, nous conseillons de retirer la ficho de courant électrique et de fermer le robinet de l'eau.

trop abondante et qu'elle risquerait d'endommager les parties internes.

Après avoir terminé le lavage de tapis, couvertures ou de tout autre tissu à fibres longues, il ne faudra pas oublier de contrôer le filtre et, si nécessaire, de le nettoyer.
Nous conseillons de laisser le hublot ouvert après la fin du cycle de lavage.
Il ne faut pas essayer de réparer l'appareil par soimême, étant donné que les réparations effecuées par des non professionnels sont susceptibles de provoquer de graves dommages et annulent le droit aux réparations sous garantie.
Les réparations de cet appareil peuvent être effectuées exclusivement par le personnel autorisé des centres du service après-vente. Pour les réparations, il faut utiliser uniquement des pièces de rechange originales.
Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher

toute conséquence nuisible pour l'environnement et la santé de l'homme. Le symbole présens sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

LA SOCIÉTÉ PRODUCTRICE DÉCLINE TOUTE RESPONSABILITÉ EN CAS D'ACCIDENTS PROVOQUÉS PAR LE NON RESPECT DES NORMES DE SÉCURITÉ ET DES INSTRUCTIONS RELATIVES À L'EMPLOI

DESCRIPTION DE LA MACHINE

La machine à laver le linge est un électroménager en mesure de laver tout type de tissu lorsque vous le souhaitez.

La structure a été réalisée en panneaux de tôle traités et vernis de façon à ce que ses qualités esthétiques puissent rester inaltérées au cours du temps.
Le moteur et toutes les pièces en mouvement ont été conçus et réalisés de façon à ce que la machine soit extrêmement silencieuse.
Le tambour en acier inoxydable est ample et facilement accessible, afin de garantir une meilleure qualité du lavage et une plus longue durée de vie du linge.
Le tableau de commandes permet d'utiliser aisément tous les types de lavage et de séchage souhaités (voir tableau de commandes et tableau programmes).
Le hublot très ample facilite les opérations de chargement et de déchargement du linge.
La très grande stabilité est obtenue grâce à la recherche constante de la part des techniciens en termes d'équilibre des masses en mouvement.

A - Hublot
B - Filtre
C - Pieds réglables
D - Couvercle supérieur
E - Tambour
F - Tableau de commandes
G - Tiroir détergent

L'installation doit être effectuée par un personnel professionnellement qualifié, conformément aux instructions du constructeur, étant donné qu'une installation erronée est susceptible de provoquer des dommages aux choses et des lésions aux personnes.

Il est possible d'installer la machine en tout lieu, à condition que la température ambiante ne soit pas inférieure à 3°C et que les câbles ou tuyaux qui se trouvent à l'arrière de la machine ne soient pas écrasés.

Pour des raisons de transport, le groupe oscillant de la machine est bloqué au moyen de 4 entretoises avec vis. Avant de mettre la machine en fonction, retirer les entretoises et les vis de blocage, récupérer es vis et les entretoises pour tout déplacement éventuel de la machine.

Boucher les trous au moyen des bouchons spéciaux fournis à cet effet que vous trouverez à l'intérieur de l'enveloppe contenant les documents.

REMARQUE : Si les entretoises devaient rester à l'intérieur de la machine, il faudra ouvrir le panneau arrière, les récupérer, puis remonter le panneau.

Pour des raisons de transport, le groupe oscillant de la machine est bloqué par 4 entretoises avec vis. Avant de mettre la machine en fonction, il faut retirer les vis de blocage à l'aide d'une clé.

Introduire un tournevis dans les trous et intervenir comme indiqué dans la figure, afin de pouvoir récupérer les 4 entretoises en plastique.

REMARQUE : Si les entretoises devaient rester à l'intérieur de la machine, il faudra ouvrir le panneau arrière, les récupéer, puis remonter le panneau.

Après avoir choisi l'emplacement approprié, régler correctement le plan de la machine à l'aide des pieds réglables (Fig. 6). Faire particulièrement attention au choix de la position, au nivellement de la machine à laver le linge et à la sécurité des contre-écrous.

Si le nivellement ne sera pas effectué correctement, la machine à laver le linge sera instable et, pendant son fonctionnement, elle fera du bruit, provoquant ainsi des dommages.

Si la machine est placée sur une surface de moquette, il faudra s'assurer que, entre la machine à laver le linge et le sol, l'air circule librement.

Il est déconseillé de monter la machine dans des locaux où la température pourrait descendre au-dessous de 0°C.

CONNEXION HYDRAULIQUE

La pression du réseau hydraulique doit être comprise entre 0,05 et 1,00 MPa (0,5 - 10 bars.)

Avant d'effectuer la connexion, ouvrir le robinet, et faire couler une certaine quantité d'eau pour éliminer toute trace d'impuretés des tuyaux, telles que sable et rouille (cette opération est extrêmement importante si la machine a laver le linge est restée inutilisée pendant longtemps ou si elle est connectée à une nouvelle conduite de l'eau).

Le tuyau d'alimentation de l'eau doit être connecté à la prise d'eau froide avec goulotte filetée 3/4".

REMARQUE: Dans les machines à laver le linge électroniques équipées de double électrovanne (eau chaudeet froide), connecter le tuyau rouge au robinet de l'eau chaude et l'autre tuyau au robinel de l'eau froide. En cas d'impossibilité d'emploi d'un robinet de l'eau chaude, les deux tuyaux devront être connectés à celui de l'eau froide, moyennant le raccord spécialement prévu, fourni avec la machine (voir fig. 8)

Positionner le petit filtre garniture fourni avec la machine à laver le linge entre le robinet et le tuyai, puis visser à fond manuellement (fig. 7-8).
▼ Visser le tuyau d'alimentation sur la machine à laver le linge (fig. 9).

REMARQUE: Utiliser le nouveau tuyau fourni avec la machine.

Pendant le lavage, la prise d'alimentation de l'eau doit être totalement ouverte.
Le tuyau d'évacuation de l'eau doit être à une hauteur comprise entre 60 cm. et 90 cm. (fig. 10).
Si l'évacuation de l'eau est prévue directement dans la conduite d'évacuation, l'extrémité libre du tuyau de la machine devra être insérée dans la conduite avec diamètre interne non inférieur à 40 mm.
Il est important de ne pas connecter hermétiquement le tuyau de la machine à la conduite d'évacuation, pour éviter de remplir le siphon d'air et, par conséquent, de provoquer la sortie de l'eau.

Si l'eau doit être évacuée dans le lavabo ou dans une autre zone d'évacuation, l'extrémité libre du tuyau doit être préalablement renforcée, en correspondance du point de pliage, avec un crochet approprié, fourni avec la machine. Ensuite, il faudra placer le tuyau sur le bord du lavabo et fixer le crochet de façon à ce que le tuyau ne tombe pas (fig. 11). L'écoulement du lavabo doit être propre, afin que l'eau puisse être évacuée librement.

BRANCHEMENT ÉLECTRIQUE

S'assurer que la tension électrique, indiquée dans les données techniques de la plaquette placée sur le côté interne du volet filtie, corresponde à celle du réseau électrique (fig. 12).
Le disjoncteur différentiel, les câbles électriques et la prise du réseau doivent posséder des paramètres permettant de supporte: la charge maximum indiquée sur la plaquette.
Après l'installation, il faut que ce soit un interrupteur bipolaire à garantir l'accès et la coupure de l'alimentation depuis le réseau.

La prise de courant à laquelle la machine est branchée doit être équipée de mise à la terre. Dans le cas contraire, le producteur décline toutes responsabilité en cas d'accident (fig. 13).

Si la prise dans laquelle la fiche est insérée ne fonctionne pas, ou si elle n'est pas appropriée, il faudra la faire remplacer par un électricien qualifié.

Il est interdit de brancher la machine à laver le lirge au réseau par le biais d'éléments indirects tels que rallonges et prises multiples.

Pendant l'entretien, la fiche de la machine à laver le linge doit être déconnectée de la source de courant.

▼ Ne pas introduire ou retirer la fiche de la prise avec les mains mouillées.

Si le câble d'alimentation est endommagé, contacterle centre du service après-vente technique spécialisé.

Pocitionnor l'apparoil de façon à oo quo le câble d'climentation soit facilomont accessible, afin qu'il soit possible de le déconnecter, si nécessaire.

EMPLOI DE LA MACHINE À LAVER LE LINGE

AVERTISSEMENTS AVANT L'EMPLOI

Attention: Avant le premier lavage du linge, il est souhaitable d'effectuer un cycle de lavage rapide, sans linge.

Cette opération permet de vérifier le fonctionnement de la machine à la- ver le linge et de nettoyer le tambour.

Lors de chaque lavage, s'assurer que:

les connexions hydrauliques soient correctes, le tuyau d'évacuation soit positionné correctement (voir connexion hydraulique) e: que le robinet soit ouvert (fig. 14).
▼ avec les mains parfaitement sèches, introduire la fche dans la prise de courant.
partager le linge en fonction du type de tissu (voir éliquetage des pièces d'habillement).
veiller à ce que dans les poches des vêtements il n'y ait aucun objet susceptible d'endommager le linge, la machine ou le filtre.

La machine à laver le linge est équipée d'un secteur pour détergent à trois cuvettes:

I cuvette pour détergent en poudre pour le prélavage ou pour le trempage (1);

II cuvette pour détergent en poudre pour le lavage normal (2);

cuvette pour adoucissant, parfums or apprêt (3);

Utiliser un détergent peu mousseux et l'adoucissant (si nécessaire) indiqué pour les machines à laver le linge automatiques. Pour les dosages, suivre les indications reportées sur l'emballage.

REMARQUE : Des quantités trop élevées de détergent peuvent générer une mousse trop abondante et influencer négativement le résultat du lavage. Des quantités trop faibles peuvent donner lieu à des résultats de lavage insatisfaisants.

REMARQUE : Lorsque l'on remplit le tiroir du détergent, il est important que le produit ne soit pas introduit dans le secteur de l'adoucissant ; en effet, dans ce cas le rînçage aurait lieu avec de la mousse et les tissus pourraient rester tachés de blanc. Vice-versa, si l'adoucissant devait entrer dans le secteur du détergent, il réduirait l'efficacité de ce dernier.

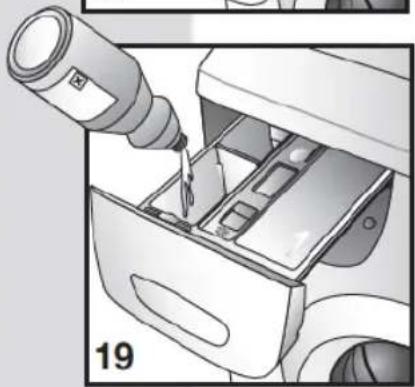

REMARQUE: Lorsque l'on utilise le détergent liquide (recommandé pour les programmes sans prélavage), insérer le récipient spécial (si prévu) dans la cuvette intermédiaire "2" (de la façon illustrée ci-contre), puis versor le détorgont liquico juequ'au niveau maximum indiqué.

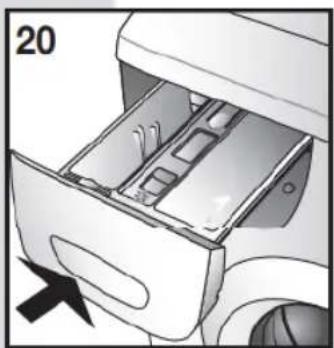

▼ fermer le tiroir du détergent avant de commencer le lavage.

Attention! Ne pas retirer le tiroir détergent pendant le fonctionnement de la machine, étant donné que de l'eau pourrait sortir de celle-ci.

COMMENT ÉLIMINER CERTAINES TACHES

Il existe des taches qui ne peuvent pas être éliminées des vêtements uniquement avec le lavage à la machine. Avant de laver à la main les taches de tout type, effectuer un essai sur une partie peu visible de la pièce, en commençant par la partie externe de la tache vers le milieu de celle-ci, afin d'éviter la formation d'auréoles. Nous allons indiquer ci-après différents systèmes pour éliminer les taches.

CIRE: Gratter la cire avec une lame non tranchante, de façon à ne pas endommager le tissu, puis repasser le tissu en interposant une feuille de papier de soie entre le fer à repasser et le vêtement taché.
STYLO À BILLE ET FEUTRES: tamponner à l'aide d'un chiffon doux imbibé d'alcool éthylique. Veiller à ne pas élargir la tache.
HUMIDITÉ ET MOISISSURE: si le tissu supporte bien l'emploi d'eau de Javel, effectuer le cycle de lavage en ajoutant l'eau de Javel. Dans le cas contraire, il faut mouiller la partie sale avoo do l'oau oxygónéo à 10 volumoc puic laisser agir pendant 10 ou 15 minutes.
BRÛLURES LÉGÈRES AVEC FER À REPASSER: suivre les instructions indiquées pour la moisissure et l'humidité.
ROUILLE: utiliser des produits antirouille en suivant attentivement les indications fournies par le producteur, reportées sur l'emballage.
CHEWING-GUM: traiter le tissu avec des glaçons, trotter le plus possible, puis traiter le tissu avec un chiffon en coton imbibé d'acétone.
▼ VERNIS: ne jamais laisser sécher le vernis. Il faut traiter la zone sale avec le solvant indi-

qué sur l'emballage du vernis (par exemple : eau, essence de térébenthine, trichloréthylène, etc.), savonner puis rincer.

ROUGE À LÈVRES: les taches sur le coton ou sur la laine peuvent être éliminées en tamponnant le tissu avec un chiffon imbibé d'éther. Par contre, pour la soie, il faut utiliser du trichloréthylène.
▼ VERNIS À ONGLES: poser le côté taché du vêtement sur une feuille de papier buvard puis humecter le revers du tissu avec de l'acétone, en ayant soin de changer fréquemment la feuille de papier buvard qui se trouve sous la tache. Repeter cette opération jusqu'à ce que la tache soit totalement éliminée.
DéPÔTS d'HUILE OU GOUDRON: étaler sur la tache un peu de beurre frais, laisser reposer puis laver avec de l'essence de térébenthine.
HERBE: savonner délicatement, traiter avec un produit à base d'eau de Javel diluée. Pour les tissus en laine, l'alcool à 90% peut également donner de bons résultats.
SANG: mettre le tissu à tremper dans l'eau froide avec du sel, puis laver avec du savon pour lessive.

SYMBOLES INTERNATIONAUX POUR LETRAITEMENT DES VÊTEMENTS

Avant de mettre les vêtements dans la machine à laver et de sélectionner le programme correspondant, nous conseillons d'examiner les symboles reportés sur les étiquettes du producteur. Le tableau ci-après peut se révéler utile pour la lecture des symboles.

	Lavage normal		Repasser jusqu'à 200° max.	Séchage avec vêtement suspendu
	Lavage délicat		Repasser jusqu'à 150° max.	Faire sécher accroché
	Laver à 95°C max.		Repasser jusqu'à 100° max.	Séchage sur portemanteau
	Laver à 60°C max.		Ne pas repassei	Sécher dans une machine sèche-linge à température normale
	Laver à 40°C max.		Nettoyage à sec avec solvant
	Laver à 30°C max.		Nettoyage à sec exclusivement avec essence, alcool pur et R113	Sécher dans une machine sèche-linge à température réduite
	Laver à la main		Nettoyage à sec exclusivement avec perchlorate éthylique, essence, alcool pur, R111 et R113.	Ne pas sécher au moyen d'une machine sèche-linge
	Ne pas laver avec eau		Séchage avec vêtement étendu
	Blancnissage a reau froide
	Ne pas blanchir

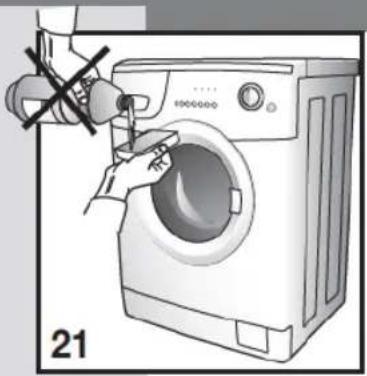

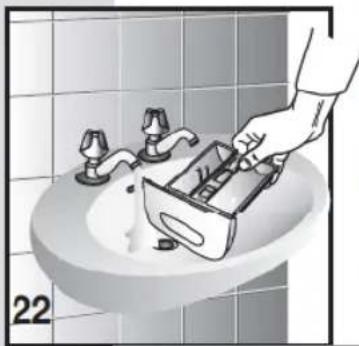

NETTOYAGE DE LA MACHINE À LAVER LE LINGE

La machine à laver le linge a été conçue afin de réduire au minimum l'entretien. Il est toutefois important de ne pas oublier de la nettoyer régulièrement.

Avant le nettoyage, s'assurer que l'appareil soit débranché du réseau électrique et que l'alimentation de l'eau soit fermée.

La structure externe et les parties en plastique de la machine à laver le linge doivent être nettoyées uniquement au moyen d'un chiffon doux humide.

ATTENTION!! Pour le nettoyage de la machine, il ne faut absolument pas utiliser des substances chimiques, produits abrasifs, alcool, savon, essence ou tout autre type de solvant, étant donné que leur emploi est susceptible d'endommager la machine. (fig.21)

Après avoir terminé le lavage, laisser le hublot ouvert pendant un bon moment, afin que les parties en caoutcrouc puissent sécher.

Laver périodiquement les cuvettes des détergents. Dans ce but, sortir le secteur des detergents puis rincer ce dernier sous l'eau courante (fig.22).

Ensuite, remettre en place le secteur des détergents.

COMMENT SOFTIR LE COMPARTIMENT DÉTERGENTS

ouvrir le compartiment détergents;
appuyer avec la main gauche sur l'inscription «PUSH» et, avec l'autre main, enlever le tiroir en le tirant vers so-même. (fig. 23)

ATTENTION!! Avant de commencer les opérations décrites ci-dessous, s'assurer que la machine à laver le linge soit vide. Ne pas retirer le filtre pendant le fonctionnement de la machine ou lorsque cette dernière est pleine d'eau.

Mettre un chiffon sous le filtre ou bien une assiette pour recueillir l'eau qui est restée à l'intérieur dudit filtre. Ouvrir le volet du filtre, dévisser et retirer ce dernier en le tournant dans le sens contraire à celui des aiguilles d'une montre. (fig.24/25).

Le filtre doit être nettoyé périodiquement.

Rincer le filtre à l'eau courante et éliminer toute trace de résidus. Revisser le filtre dans le sens des aiguilles d'une montre, en s'assurant qu'il soit fermé hermétiquement.

Si la machine ne fonctionne pas, avant de contacter le service après-vente autorisé, nous conseillons de vérifier que la cause ne soit pas l'une de celles inciquées ci-après. Pour certains modèles, les anomalies sont mises en évidence par un code, à la fin du cycle.

Code: E:00 Effectuer les contrôles indiqués dans le paragraphe marqué par *

E:01 Effectuer les contrôles indiqués dans le paragraphe marqué par **

E:02 Anomalie technique "Contacter le service après-vente"

E:03 Anomalie technique "Contacter le service après-vente"

Si la machine à laver le linge ne fonctionne pas (les voyants de contrôle ne sont pas allumés) (Afficheur éteint)

• s'assurer que:

1) Le réseau électrique soit alimenté

2) La fiche soit insérée correctement dans la prise du courant

3) Ila touche Marche/Arrêt soit enfoncée ou, si elle n'est pas prévue, que la manette pour la sélection des programmes soit positionnée sur un programme.

Si la machine à laver le linge ne fonctionne pas (les voyants de contrôle sont allumés) (Affichour allumé)*

• s'assurer que:

1) Le programme ait été sélectionné

2) Le hublot soit fermé correctement

3) La touche "Démarrage" ait été appuyée (pour les modèles électroniques uniquement)

4) Vérifier les indications suivantes "Si la machine ne charge pas l'eau"

Si la machine ne charge pas l'eau*

- contrôler que:

1) Il y ait de l'eau dans les conduites

2) Le tuyau de vidange soit connecté à la machine à laver le linge

3) Le robinet de l'alimentation de l'eau soit ouvert

4) Le filtre ne soit pas obstrué. Si nécessaire, effectuer le nettoyage de celui-ci, en débranchant l'appareil du réseau électrique.

Si la machine à laver le linge charge et décharge de l'eau continuellement**:

- contrôler que:

1) Le tuyau de vidange se trouve à la bonne hauteur (60-90 cm.)

2) L'extrémité du tuyau de vidange ne soit pas immergée dans l'eau

La machine à laver le linge n'effectue pas la vidange de l'eau ni l'essorage**:

- contrôler que:

1) Le tuyau de vidange soit connecté correctement

2) Le tuyau de vidange ne soit pas plié

3) Le filtre de vidange ne soit pas fermé

4) La fonction de suppression de l'essorage n'ait pas été sélectionnée

5) La fonction stop avec eau n'ait pas été sélectionnée.

Si la machine vibre et fait du bruit

- s'assurer que:

1) Toutes les protections pour le transport aient été retirées.

2) La machine à laver le linge soit parfaitement nivelée

3) Le linge volumineux tel que les draps, les nappes, etc. ne soit pas concentré dans une seule partie du tambour

Si le hublot ne s'ouvre pas

- s'assurer que:

1) Le cycle de lavage soit terminé.

2) La fonction stop avec eau n'ait pas été sélectionnée (automatique pour certains modèles).

Si l'essorage du linge n'est pas suffisant

• s'assurer que:

1) Le linge ait été réparti de façon uniforme dans le tambour

2) La vitesse d'essorage correcte ait été choisie

Si la machine à laver le linge se bloque pendant le lavage

• s'assurer que:

1) Le courant ne manque pas

Si une quantité excessive de détergent reste dans la cuve

• s'assurer que:

1) Le robinet d'alimentation de l'eau soit ouvert

2) Le filtre qui se trouve entre le robinet et le tuyau alimentation soit propre

Si, après le lavage, le linge n'est pas propre

• s'assurer que:

1) Le tambour n'ait pas été chargé excessivement

2) Une quantité correcte de détergent ait été utilisée

3) le programme de lavage correspondant ait été choisi

Si le linge a rétréci ou bien a déteint

• s'assurer que:

1) Le programme de lavage correct ait été choisi
2) La température de lavage correcte ait été sélectionnée

Si la machine à laver le linge n'effectue pas le sécrage (uniquement pour les modèles de machines à laver séchantes)

• s'assurer que:

1) Le robinet d'alimentation de l'eau soit ouvert
2) Le filtre de vidange soit propre
3) La machine à laver soit en marche (voyant de contrôle ou afficheur allumé)
4) Le programme de séchage soit sélectionné
5) Le temps de séchage ait été programmé

Si, après l'exécution des fonctions qui ont été décrites, l'apparei ne fonctionne toujours pas correctement, signaler le défaut au centre du service après-vente technique autorise le plus proche. Nous vous remercions de bien vouloir indiquer le modèle, le numéro de serie et le type de panne. Les données relatives à l'appareil sont reportées dans le tableau d'information qui se trouve sur le volet du filtre. Ces informations permettent à l'opérateur du service après-vente technique de se procurer les pièces détachées nécessaires et, par conséquent, elles garantissent une exécution rapide et efficace de la réparation.

Estimado Cliente,

1 Touche retardement démarrage
2 Touche de sélection essorage
A Boutons fonctions optionnelles
B Led vitesse d'essorage
P Bouton des programmes et températures
S Led des programmes
C Delayed start indicator led
7 Touche démarrage

UTILISATION DE LA MACHINE À LAVER

CYCLE DE LAVAGE

(Si on suit cette opération la machine fera le cycle de lavage établit)

1. Ouvrir le hublot.
2. Charger le linge dans le le panier et fermer l'hublot.
   Attention : C'est interdit de surcharger la machine. Il est imprudent de nettoyer des pièces qui absorbent une grand quantité d'eau, par exemple des tapis.
3. Verser dans les cuvettes le détergent en poudre (pas trop mousseux) et adoucissant pour les machines automatiques (voir chapitre: "UTILISATION DU DÉTERGENT").
4. Fermer le compartiment des détergents et faire attention de ne pas l'enlever pendant le fonctionnement de la machine, parce que l'eau peut s'échapper.
5. Tourner le bouton programmateur (P) et choisir le programme et la température désirée selon le type de tissu à laver (voir: "TABLEAU PROGRAMME") appuyer ensuite la touche démarrage (7) et le cycle commencera.
6. Choisir la vitesse d'essorage désirée en appuyant sur le bouton (2) (voir "ESSORAGE VARIABLE").
7. Sélectionner les boutons (A) avec les fonctions à utiliser (voir "FONCTION OPTIONNELLE"). Les boutons pressés s'allumeront.
8. Presser si on veut le bouton (1) (voir: "BOUTON DE DÉPART").
9. Presser le bouton (7) pour commencer le cycle de lavage (voir "BOUTON DE DÉPART").
10. Une fois le lavage terminé, amenez le sélecteur de programmes sur la position arrêt.
11. Ouvrir l'hublot et enlever le linge.
12. Avec les mains sèches détacher la prise de la machine du réseau.
13. Fermer le robinet d'alimentation de l'eau.

CONTRÔLE DES PHASES DU LAVAGE

L'illustration latérale indique les 4 fonctions principales d'un cycle de lavage PRÉLAVAGE - LAVAGE; RINÇAGE; ESSORAGE; FIN. Chaque fonction est mise en évidence pendant le cycle grâce à un led lumineux, de façon à ce que nous pouvons savoir à quel point est le lavage. À la fin de l'essorage le led correspondant reste allumé pendant 2 min., temps nécessaire pour l'ouverture de l'hublot. À ce point le led correspondant à "FIN".

6 UTILISATION DE LA MACHINE À LAVER

▼ ESSORAGE VARIABLE

La machine a un vaste choix des essorages qui peuvent être sélectionnés avant de commencer le programme.

Pour changer l'essorage il suffit d'appuyer sur le bouton (2) jusqu'à ce que vous obteniez celui que vous désirez ; le led correspondant s'allumera. Si on veut exclure l'essorage le led allumé doit être celui qui correspond au symbole, 📄, ou à l'inscription "exclusion essorage".

N.B. la vitesse max. d'essorage change selon le modèle et celle indiquée sur les LED de la machine. La vitesse d'essorage max. pour chaque programme, est celle qui correspond au led qui s'allumera automatiquement au moment de la sélection du programme choisi.

Contrôle antidéséquilibrage de la charge pendant l'essorage: Cette machine est équipée d'un système spécial de contrôle électronique pour garantir l'équilibrage correct de la charge. Ce système, avant chaque essorage, fait en sorte que les vêtements soient répartis dans le tambour de la façon la plus uniforme possible. En cas de répartition irrégulière du linge, pour des raisons de sécurité, la vitesse d'essorage final sera réduite et, en cas de déséquilibrage considérable de la charge, l'essorage ne sera pas effectué.

RETARDATEUR DE DÉPART

La machine qui a un retardateur de départ peut retarder le lavage jusqu'à un maximum de 8 heures. Les heures peuvent être sélectionnées comme il suit: pour chaque pression du bouton (1) le lavage sera retardé de 1,2,4,8, heures. Si on presse le bouton de départ (7), le bouton (1) s'allumera pour indiquer que la fonction a été choisie; à partir de ce moment la machine, après avoir attendu les heures établies, commencera le cycle de lavage.

▼ BOUTON DE DEPART

Si on presse ce bouton le linge commence le cycle de lavage. Le bouton (7) s'allumera pour indiquer le cycle de lavage.

▼ "STOP" SUR LE PROGRAMMEUR

La fonction de STOP sert pour remettre la machine à laver à zéro. Si pendant un cycle de lavage on veut la changer ou si l'on veut ajouter du linge dans la machine, il est suffit de positionner le bouton du programmeur sur "STOP" ensuite on doit remettre le bouton sur le nouveau programme désiré et appuyer sur le bouton de départ (7).

Attention!! On conseille d'utiliser cette fonction seulement si elle est nécessaire et seulement si le programme est commencé il y a moins de 3 min. Avant de pouvoir ouvrir l'hublot après un reset on doit attendre 2 min. pour le débloquer.

Si l'une des touches indiquées ci-dessous est sélectionnée, elle s'allumera. Par contre, si l'on s'aperçoit que la touche a été sélectionnée par erreur ou si l'on change d'avis, pour éliminer l'option il faudra appuyer à nouveau sur la touche en question.

PRELAVAGE

Si on presse ce bouton on aura un lavage court avec une température max. de 40° pour une durée de 10 min. Cette fonction peut être utilisée seulement pour les programmes "COTON" et "SYNTHÉTIQUE"e "QUOTIDIAN".

LAVAGE ENERGIQUE

Appuyer sur cette touche pour que la machine effectue un lavage à la température sélectionnée mais pendant plus de temps.

La touche est active avec les programmes "COTON" et "SYNTHÉTIQUES".

RINÇAGE SUPPLEMENTAIRE

La machine à laver est construite de façon à ce que le consommation d'eau soit réduite au minimum. Pour les zones avec de l'eau très douce, ou dans le cas où l'on note qu'il y a des déchets de détergent à la fin du cycle, en appuyant sur ce bouton la machine effectuera un rinçage supplémentaire.

ANTI-PLIS

Si l'on appuie sur ce bouton à la fin du cycle de lavage, le linge continuera à tourner pendant 30 min. pour réduire la froissure. L'essorage est ainsi réduit automatiquement. La fonction n'existe pas pour le programme "LAINE".

N.B. L'utilisation des fonctions optionnelles est liée au type de programme choisi. Si la fonction n'est pas prévue sur le programme, il ne sera pas possible d'utiliser le bouton (voir: TABLEAU PROGRAMMES).

TABLEAUX DES PROGRAMMES

BOUTON DU PROGRAMME	TEMPÉRATURE	ÉTIQUETTE	TYPE DE TISSU	Compartiments détergent	TOUCHES VALIDÉES
COTON	90°		Tissu blanc de coton très sale, avec des taches de nature organique		●	●	●	●
COTON	75°		Pour draps, chemises, nappes, serviettes en tissu très résistant très sale		●	●	●	●
COTON *	60°		Pour chemises, nappes, serviettes en tissu résistant , sale normal		●	●	●	●
COTON	40°		Tissu blanc et de couleur résistant très sale		●	●	●	●
COTON	30°		Tissu avec des couleurs délicates,linge légèrement sale		●	●	●	●
SYNTHÉTIQUE	60°		Tissu synthétique avec des couleurs résistantes, très sale		●	●	●	●
SYNTHÉTIQUE	40°		Tissu synthétique avec des couleurs résistantes, sale normal		●	●	●	●
SYNTHÉTIQUE	30°		Tissu synthétique avec des couleurs délicates, peu sale		●	●	●	●
DÉLICAT	40°		Tissu en coton délicat, viscose et mixtes, délicat		○	○	○	●
DÉLICAT	30°		Tissu en coton délicat, viscose et mixtes, délicat		○	○	○	●
LAINE ***	40°		Tissu en laine lavable en machine à laver		○	○	○	○
LAINE	30°		Tissu en laine lavable en machine à laver			○		○
LAINE	FROID	—	Tissu en laine lavable en machine à laver			○		○
LAVAGE À MAIN	30°		Tissu lavable à main			○		○
LAVAGE RAPIDE	35°		Tissus en coton délicat, viscose et mixtes délicats, peu sales			○		○
QUOTIDIEN	40°		Tissus en coton délicat, colorés délicats, légèrement sales		2 1	●	○	○
LAVAGE À FROID	FROID	—	Tissu délicat		2 1	○	○	●
RINÇAGES	—	—	Pour rincer et rafraîchir le linge		2 1	○	○	●
VIDAGE ET ESSORAGE	—	—	Vidage et essorage final		2 1	○	○	○

CTION PAS PRÉVUE

OPTIONNEL, AVEC LA TOUCHE DE PRÉLAVAGE APPUYÉE

Programme de référence pour la classification energétique conformément à la norme EN 60456 Avec Touche Énergique programmée.

*** Programme de référence pour pure laine vierge.

TECHNOLOGIE "EASY LOGIC"

La machine à laver le linge électronique est équipée d'un système spécial, qui reconnaît automatiquement la quantité de linge qui a été introduite, réglant en conséquence le nombre de litres d'eau à utiliser pendant le lavage et réduisant proportionnellement les temps de lavage; cela permet d'obtenir une épargne d'eau, de temps et d'énergie. Si la quantité de vêtements devant être lavés est inférieure à la charge maximum conseillée (voir tableau des caractéristiques techniques), la quantité d'eau utilisée pour le lavage diminuera dans la proportion de 2 litres environ pour chaque kg. de linge en moins. En cas de lavages à demi-charge ou inférieurs, la machine effectuera automatiquement un rinçage de moins par rapport à ceux qui sont prévus. REMARQUE: Cette fonction est active uniquement pour les programmes coton.

CARACTÉRISTIQUES TECHNIQUES

MODÈLE →		LS 1065 E
Dimensions:	Largeur cm.:	59.5
	Hauteur cm.:	85.5
	Profondeur cm.:	55.0
Charge maximum conseillée pendant le lavage :		6.0 Kg
		4.0 Kg
		3.0 Kg
		1.5 Kg
Essorage max: (tours/min.)		1000
Pression de l'eau		min. 0,05 MPa - max. 1 MPa
Puissance max absorbée/Branchement électrique		voir plaquette des caractéristiques
