LS 1065 - Máquina de lavar Saivod - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho LS 1065 Saivod em formato PDF.
| Tipo de produto | Máquina de lavar frontal |
| Marca | Saivod |
| Modelo | LS 1065 |
| Capacidade de lavagem | 7 kg |
| Velocidade de centrifugação máxima | 1200 rpm |
| Classe energética | A+ |
| Consumo anual de água | 10 000 L |
| Consumo anual de energia | 180 kWh |
| Nível sonoro (lavagem/centrifugação) | 59 dB / 77 dB |
| Alimentação elétrica | 230 V ~ 50 Hz |
| Potência nominal | 2000 W |
| Dimensões (L x P x A) | 60 x 60 x 85 cm |
| Peso líquido | 65 kg |
| Tipo de motor | Motor assíncrono |
| Número de programas | 15 |
| Programas principais | Algodão, Sintéticos, Delicados, Lã, Rápido 30 min, Pré-lavagem, Enxágue + Centrifugação |
| Funções adicionais | Partida diferida, Segurança infantil, Nível de sujeira ajustável, Opção de enxágue extra |
| Tipo de tambor | Tambor inox |
| Manutenção e limpeza | Limpeza regular do filtro e da vedação da porta; programa de limpeza do tambor disponível |
| Segurança | Segurança infantil, parada automática em caso de travamento, sistema anti-transbordamento |
| Peças de reposição | Disponíveis no site oficial e revendedores autorizados; reparabilidade garantida por 10 anos |
Perguntas frequentes - LS 1065 Saivod
Perguntas dos utilizadores sobre LS 1065 Saivod
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Máquina de lavar em formato PDF gratuitamente! Encontre o seu manual LS 1065 - Saivod e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. LS 1065 da marca Saivod.
MANUAL DE UTILIZADOR LS 1065 Saivod
cubeta para suavizante, perfumes, aprestos (3)
Agradecemos-lhe ter preferido um produto nosso.
Leia com atenção as instruções de utilização antes de efectuar as ligações e de utilizar a máquina. O conhecimento dos princípios de funcionamento é um factor fundamental para lhe permitir tirar o máximo proveito do seu aparelho e para garantir um funcionamento correcto. As instruções para utilização, além das particularidades técnicas, contêm muitas indicações úteis sobre o funcionamento da máquina, que o ajudarão a optimizar a utilização deste seu electrodoméstico.
Em caso de venda ou de transferência de propriedade da máquina de lavar roupa, é necessário lembrar-se de entregar o livro das instruções de utilização ao novo utilizador.
ÍNDICE
NOTAS E CONSELHOS ÚTEIS PARA O UTILIZADOR 36 37
DESCRIÇÃO DA MÁQUINA 37
INSTALAÇÃO DA MÁQUINA 38-40
• Desempacotamento e desbloqueio da máquina 38
- Como colocar a máquina de lavar roupa em posição perfeitamente horizontal 39
• Ligação à instalação hídrica 39
- Ligação à instalação eléctrica 40
UTILIZAÇÃO DA MÁQUINA DE LAVAR ROUPA 40-42
• Avisos importantes antes da utilização 40
• Utilização de detergentes 41
- Como eliminar certas nódoas 42
- Símbolos internacionais para o tratamento de roupa 42
MANUTENÇÃO 43-44
- Limpeza da máquina de lavar roupa 43
- Limpeza do filtro 43
• Guia para a resolução de problemas 44
MODELO:
NÚMERO DE FABRICO:
DATA DE COMPRA:
Este aparelho deve ser utilizado exclusivamente como máquina de lavar roupa para uso doméstico. Quaisquer outras utilizações são consideradas indevidas e, portanto, perigosas.
Qualquer alteração ou tentativa de modificação do aparelho podem ser perigosas para o utilizador e provocar danos na máquina de lavar de roupa.
Dado o grande peso da máquina de lavar de roupa, é necessário observar normas de segurança particulares durante a sua deslocação.
É proibida a utilização da máquina por crianças sem vigilância.
Qualquer alteração da instalação hídrica ou eléctrica tem de ser feita por técnicos autorizados.
Ao colocar o aparelho no local de instalação, cortifiquo cc do que o cabo do alimon tação não fica dobrado nem sujeito a compressões, e que fica acessível para eventuais intervenções necessárias.
Antes da activação da máquina de lavar roupa, remova completamente a embalagem e os dispositivos de fixação usados para o transporte (parafusos de protecção). Caso contrário, corre o risco de danificar seriamente a máquina e o ambiente de sua casa.
No caso do aparelho ter de ser instalado sobre uma superfície alcatifada, é necessá-
rio assegurar-se de que há livre circulação de ar entre a máquina de lavar e o pavimento.
A máquina de lavar roupa não deve ser sobrecarregada.
Durante o funcionamento do aparelho, evite o contacto com a água que sai do tubo de esgoto, na medida em que a sua temperatura pode ser elevada. Evite também o contacto com o vidro da porta porque tende a aquecer durante a lavagem.
Lave somente tecidos que possam ser lavados na máquina de lavar roupa. Em caso de dúvida, poderá verificar as indicações do fabricante transcritas nas etiquetas das peças de roupa (ver "Símbolos para o tratamento de roupa").
Antes de colocar a roupa dentro da máquina, é necessário inspeccionar todos os bolsos para se certificar de que estão vazios. Objetos duros e pontiagudos como, por exemplo, moedas, alfinetes, pregos, parafusos ou pedras podem provocar danos graves.
Não se podem lavar na máquina peças de roupa sujas de substâncias que contêm gasolina. No caso das nódoas terem sido eliminadas com produtos evaporantes, é necessário aguardar a evaporação total dos mesmos da superfície dos tecidos antes de os introduzir no tambor da máquina.
▼ Não utilize na máquina detergentes próprios
Não ligue ou desligue a ficha na/da tomada de corrente eléctrica com as mãos molhadas
A máquina de lavar roupa deve ser ligada a uma tomada de corrente eléctrica provida de ligação à terra e que cumpra os requisitos de segurança.
Não exponha o aparelho à acção das condições atmosféricas.
A máquina só se pode abrir depois do led ou o display indicar o fim de ciclo. Em alguns modelos, a conclusão do ciclo é indicada através da luz do botão de start que começa a piscar.
Quando fizer revisões ou limpezas na máquina, lembre-se sempre do docligar proviamente o aparelho da tomada de corrente eléctrica.
No caso de desejar desligai a máquina de lavar roupa da tomada de corrent, não puxo o cabo eléctrico, puxe pela ficha.
No fim cada lavagem, aconselhamos desligar sempre a ficha da tomada do corrente eléctrica e fechar a torneira da água.
para lavar roupa'à mão, porque a grande cuantidade de espuma que formam pode darificar os elementos internos da máquina de lava: roupa.
No fim da lavagem de passadeiras, colchas ou outros tecidos com fibras compridas, é necessário lembrar-se de inspeccionar o filtro 3, se necessário, limpá-lo.
Aconselha-se deixar a porta da máquina aerta no fim do ciclo de lavagem.
Não se pode tentar reparar sozinho as avarias do aparelho, porque as reparações que não são feitas por profissionais podem provocar danos graves e anulam o direito às reparações cobertas por garantia.
As reparações do aparelho só podem ser eitas por pessoal autorizado dos centros de assistência. Para as reparações deverão ser usadas unicamente peças sobresselentes originais
Este aparelho está classificado de acordo com a Directiva Europeia 2002/96/EC sobre Resíduos de equipamento eléctrico e electrónico (REEE). Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências
negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de desperdícios inadequado deste produto. O símbolo no produto, ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de um desperdício doméstico. Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento eléctrico e electrónico. A eliminação deverá ser efectuada em conformidade com as normas ambientais locais para a eliminação de desperdícios. Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contacte o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.
A EMPRESA FABRICANTE DECLINA TODA E QUALQUER RESPONSABILIDADE POR EVENTUAIS INCÊNDIOS PROVOCADOS PELA NÃO OBSERVÂNCIA DAS NORMAS DE SEGURANÇA E DAS INSTRUÇÕES DE UTILIZAÇÃO
DESCRIÇÃO DA MÁQUINA
A máquina de lavar roupa é um electrodoméstico que lava qualquer tipo de tecido quando você desejar.
A estrutura da máquina foi construída com painéis de chapa tratados e pintados de modo a conservar inalteradas as suas qualidaces estéticas ao longo do tempo.
O motor e todas as partes de movimento foram concebidos e construídos de modo a garantir o máximo silêncio.
O tambor, de aço inoxidável, é amplo e de fácil acesso para oferecer uma melhor qualidade de lavagem e maior duração da roupa.
O painel de comandos foi concebido de modo a proporcionar fácil utilização de todos os programas de lavagem e secagem desejados (ver painel de comandos e tabela de programas).
A porta de abertura da máquina, muitb ampla, facilita o carregamento e descarregamento da roupa.
A enorme estabilidade da máquina é dada graças à constante pesquisa dos técnicos sobre o equilíbrio de massas em movimento.
A - Porta
B - Filtro
C - Pés reguláveis
D - Tampo superior
E - Tambor
F - Quadro de comandos
G - Gavela de detergente
A instalação da máquina deve ser feita por pessoal profissionalmente qualificado e de acordo com as instruções do fabricante. Uma instalação mal feita pode provocar lesões a pessoas e danos nos objectos.
A máquina pode ser instalada em qualquer sítio, desde que a temperatura ambiente do local de instalação não seja inferior a 3°C e que os cabos e tubos na traseira da máquina não tenham de ficar esmagados.
Por necessidade de transporte, o grupo oscilante da máquina é fixado com 4 espaçadores com parafuso. Antes de pôr a máquina a funcionar, remova os espaçadores e os parafusos de fixação. Conserve-os para uma eventual mudança futura.
Tape os furos com as tampas próprias que encontrará dentro do saco de documentos que acompanha a máquina.
Nota: No caso dos espaçadores estarem montados no interior da máquina, docmonto o painol tracoiro, remova oc o volte a montar este último.
Por necessidade de transporte, o grupo oscilante da máquina é fixado com 4 espaçadores com parafuso. Antes de pôr a máquina a funcionar, remova os parafusos de fixação com uma chave.
Introduza uma chave de parafusos nos orifícios e oere como indicado na figura para tirar os 4 espaçadores de plástico.
Nota: No caso dos espaçadores estarem montados no interior da máquina, desmonte o painel traseiro, remova-os e volte a montar este último.
Depois de ter decidido o sítio em que deseja montar a máquina, coloque a máquina perfeitamente horizontal, utilizando os pés reguláveis (Fig. 4). Dedique especial atenção à escolha da posição, à nivelação da própria máquina e à segurança das contraporcas.
No caso da máquina não ter ficado perfeitamente horizontal, estará instável e o funcionamento será ruidoso, ficando sujeita aos danos consequentes que poderão verificar-se.
No caso da máquina ser colocada sobre um pavimento de alcatifa, é necessário assegurar-se de que há livre circulação de ar entre a máquina de lavar e o pavimento. Não é aconselhável montar a máquina em locais cuja temperatura pode descer abaixo de 0°C.
LIGAÇÃO HÍDRICA
A pressão da rede hídrica deve estar compreendida entre 0,05 e 1,00 Mpa (0,5 - 10 bars)
Antes de fazer a ligação, abra a torneira e deixe correr uma certa quantidade de água para limpar os tubos das impurezas eventualmente existentes, como areia, ferrugem (esta operação é muito importante no caso da máquina de lavar roupa ter estado inactiva durante muito tempo ou no caso de ser ligada a uma canalização de água nova).
O tubo de alimentação de água deve ser ligado a uma boca de água fria com rosca de 3/4".
NOTA: Nas máquinas de lavar roupa electrónicas dotadas com electroválvula dupla (água quente e fria), ligue o tubo vermelho na torneira de água quente e o outro tubo na torneira de água fria. No caso de não ser possível utilizar uma torneira de água quente, é necessário ligar ambos os tubos à torneira de água fria, usando a conexão própria que acompanha a máquina (ver fig. 8)
Aplique o filtro vedante que acompanha a máquina, entre a torneira e o tubo e enrosque-o à mão, apertando muito bem (fig. 7-8).

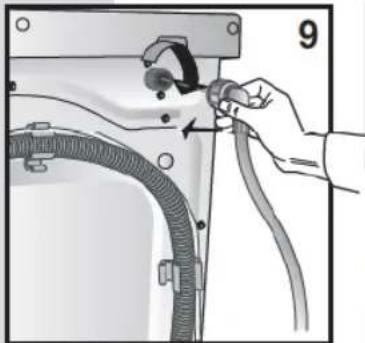

Enrosque lo tubo de alimentação na máquina de lavar roupa (fig. 9).
NOTA: Utilize o tubo novo que acompanha a máquina.
Durante a lavagem, a torneira de alimentação de água tem de estar completamente aberta.
Tubo de esgoto da água deve ser colocado a uma altura compreendida entre 60 cm e 90 cm (fig. 10).
Se for previsto que a água da máquina seja descarregada directamente para a canalização de esgoto, é necessário introduzir a extremidade livre do tubo da máquina na canalização de esgoto cujo diâmetro interior não pode ser inferior a 40 mm.
É importante não ccnectar hermeticamente o tubo da máquina à canalização de esgoto para evitar encher o sifão de ar e, consequentemente, provocar a saída de água.
No caso da água te de ser descarregada para o lavatório ou noutra zona de escoamento, é necessário reforçar previamente a extremidade livre do tubo, no ponto de dobragem, utilizando um gancho próprio, fornecido juntamente com a máquina. Coloque então o tubo na borda do lavatório e fixe o gancho de modo a impedir a queda do tubo (fig. 11). O lavatório deve ter o esgoto limpo para permitir que a água escorra livremente.
Verifique se a tensão eléctrica indicada nos dados técnicos da chapa de características da máquina, colocada do lado de dentro da portinhola do filtro, corresponde à tensão de rede da instalação eléctrica (fig. 12).
O interruptor diferencial e a tomada de rede deventi ter as características necessárias para aguentar a carga máxima indicada ra referida chapa de características.
A seguir à instalação, o acesso à alimentação eléctrica de rede ou desactivação da referida alimentação de rede deve ser feito mediante utilização de um interruptor bipolar.

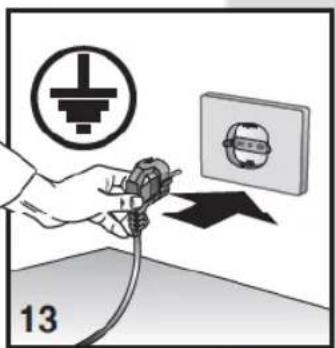

A tomada de corrente onde a máquina vai ser ligada deve ter ligação à terra. Caso contrário, o fabricante declina toda e qualquer responsabilidade por eventuais acidentes (fig. 13).
Se a tomada onde se liga a ficha da máquina não funcionar ou não for adequada, tem de ser substituída por um electricista qualificado.
É proibido ligar a máquina de lavar roupa à redo mediante utilização do elementos indirectos tais como extensões e fichas múltiplas.
Durante a manutenção, a ficha da máquina tem de ser desligada da tomada de corrente.
Não introduza e não extraia a ficha da tomada com as mãos molhadas.
Se o cabo de alimentação estiver danificado, contacte o centro de assistência técnica especializado.
Coloque o aparelho de modo a deixar o cabo de alimentação facilmente acessível e de maneira a poder desligá-lo em caso de recessidade.
UTILIZAÇÃO DA MÁQUINA DE LAVAR ROUPA
AVISOS IMPORTANTES ANTES DA UTILIZAÇÃO
Atenção! Antes de fazer a primeira lavagem de roupa na máquina, é conveniente fazer um ciclo de lavagem curto sem roupa.
Deste modo poderá verificar o funcionamento da máquina e limpar o tambor.
Sempre que lavar assegure-se de que:
as ligações hidráulicas estão bem feitas, o tubo de esgoto da máquina está bem posicionado (ver ligação hidráulica) e a torneira está aberta (fig. 14).
▼ com as mãos secas, introduza a ficha na tomada ce corrente.
separe a roupa de acordo com o tipo de tecido (ver etiquetas das peças de roupa)
▼ certifique-se de que não há objectos nos bolsos da roupa que deseja lavar. Podem provocar danos na roupa, na máquina e nc filtro.
UTILIZAÇÃO DE DETERGENTES
A máquina de lavar roupatem uma gaveta destinada à introdução dos detergentes. Tem três divisões.
divisão para detergente em pó destinado à pré lavagem ou a pôr a roupa de molho (1)
II divisão para detergente em pó destinado à lavagem normal (2)
divisão para amaciadora, perfumes, produtos especiais para tratar a roupa (3)
Utilize detergentes com produção de espuma controlada e amaciadores (se for caso disso) indicados para máquinas de lavar roupa automáticas. Para as dosagens, siga as indicações dadas na embalagem.
Nota: Detergente a mais pode provocar excesso de espuma e influir negativamente no resultado de lavagem.
Detergente a menos pode provocar um resultado de lavagem não satisfatório.

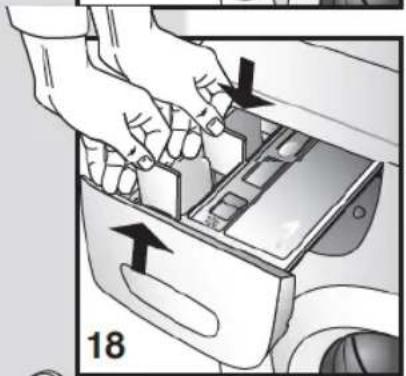

Nota: Quando se está e encher a gaveta com detergente é importante prestar atonção para não introduzir dotorgento na divisão doctinada ao amaciador, caso contrário, o programa de enxaguamento é feito com espuma e os tecidos podem ficar manchados de branco. Do mesmo modo, se deixar cair amaciador na divisão do detergente, a eficácia de lavagem diminui.

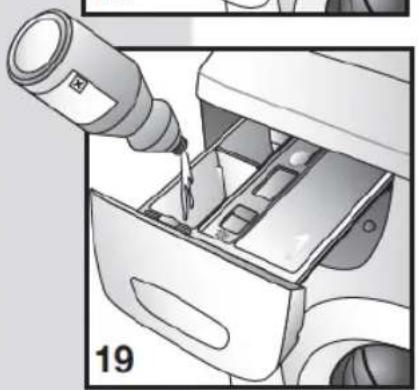

Nota: Quando usar de:ergente líquido (recomendado para programas sem pré lavagem), introduza o recipiente especial (se disponível) na divisão do meio "2" (conforme figura ao lado) e a seguir introduza o detergente líquido até este atingir o nível máximo indicado.
▼ feche a gaveta de detergente antes de começar a lavagem
Atenção! Não tire a gaveta de detergente durante o funcionamento da máquina porque pode sair água.
COMO ELIMINAR CERTAS NÓDOAS
Há determinadas nódoas que não se conseguem eliminar da roupa apenas com a lavagem na máquina. Antes de limpar qualquer nódoa à mão, é necessário fazer um ensaio numa parte pouco visível da peça de roupa. Comece a limpar a nódoa da periferia para o centro, para evitar que se formem auréolas. Damos abaixo várias indicações para eliminar alguns tipos de nódoas.
CERA: raspe a cera com um objecto de ponta arredondada para não estragar o tecido. A seguir, coloque o tecido entre duas folhas de papel absorvente e passe com o ferro quente por cima da nódoa.
ESFEROGRÁFICA E CANETA DE FELTRO: limpe com um pano macio embebido em álcool etílico. Tome cuidado para não deixar alastrar a nódoa!
HUMIDADE E MOFO: se o tecido tolerar bem o uso de lixívia, faça o ciclo de lavagem adicionando lixívia. Caso contrário, molhe a parte suja com água oxigenada a 10 volumes e deixe actuar durante 10 ou 15 minutos.
LIGEIRAS QUEIMADURAS DE FERRO DE ENGOMAR: siga as indicações dadas para tirar nódoas de mofo e humidade.
▼ FERRUGEM: utilize produtos próprios para nódoas de ferrugem e siga as indicações do fabricante escritas na embalagem.
PASTILHA ELÁSTICA: aplique gelo em cima do tecido, esfregue o mais possível e depois passe com um pano de algodão embebido em acetona.
▼ TINTA: não deixe a tinta secar. Limpe a zona suja com o solvente indicado na embalagem da tinta (por exemplo: água, terebintina, tricloroetileno) ensaboe e passe muito bem por água.
BÂTON DOS LÁBIOS: as nódoas de bâton em tecidos de algodão e na lã eliminam-se com um pano embebido em éter. Para a seda é necessário usar tricloroetileno.
VERNIZ DAS UNHAS: coloque papel absorvente sobre o tecido que tem a nódoa, depois humedeça o avesso do tecido com acetona, substituindo frequentemente o papel absorvente que está em cima da nódoa. Continue sempre procedendo da mesma maneira até eliminar a nódoa completamente.
▼ BORRAS OU ALCATRÃO: espalhe uma pequena quantidade de manteiga fresca em cima da nódoa, deixe actuar e depois lave com essência de terebintina.
RELVA: ensaboe suavemente, utilize lixívia diluída. Para tecidos de lã também se podem obter bons resultados usando álcool a 90%.
▼ SANGUE: ponha a nódoa de molho em água fria com sal e depois lave com sabão de la- var roupa.
SÍMBOLOS INTERNACIONAIS PARA O TRATAMENTO DE ROUPA
Antes de introduzir as peças de roupa na máquina e de seleccionar o programa, é aconselhável examinar os símbolos que estão indicados na etiqueta do fabricante. O quadro abaixo pode ser útil para a interpretação dos símbolos.
| Lavagem normal | Passar a ferro até máx 200° | Secar na horizontal | ||
| Lavagem delicada | Passar a ferro até máx 150° | Secar pendurado | ||
| Lavar máx a 95° | Passar a ferro até máx 100° | Secar em cruzeta | ||
| Lavar máx a 60° | Não passar a ferro | Secar no secador de roupa a temperatura normal | ||
| Lavar máx a 40° | Limpar a seco com solvente | |||
| Lavare a max 30°C | Limpar a seco unicamente com gasolina, álcool puro e R113 | Secar no secador de roupa a baixa temperatura | ||
| Lavar à mão | Limpar a seco unicamente com percloro etílico, gasolina, álcool puro, R111 e R110. | |||
| Não lavar com água | Não secar no secador de roupa | |||
| Lixívia em água fria | ||||
| Não lavar com | Não limpar a seco |
LIMPEZA DA MÁQUINA DE LAVAR RÓUPA
A máquina de lavar roupa foi concebida de modo a reduzir o mais possível a necessidade das operações de manutenção. Contudo, é importante lembrar-se de limpar sempre a máquina com regularidade.
Antes da limpeza, assegure-se de que o aparelho está desligado da rede eléctrica e que a alimentação de água está fechada.
A estrutura exterior e as partes de plástico da máquina devem ser limpas exclusivamente com um pano húmido macio.
ATENÇÃO! Não use, de modo nenhum, na limpeza da máquina substâncias químicas, produtos abrasivos, álcool, sabão, gasolina ou outros solventes porque a podem estragar. (fig. 21)
No fim da lavagem, deixe a porta do tambor aberta durante algum tempo para deixar secar as partes de borracha. Lave os recipientes da gaveta de detergente periodicamente.

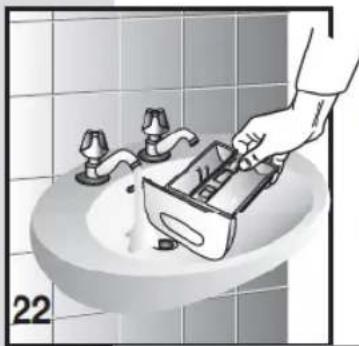

No fim, extraia a gavela dos detergentes e lave-a muito bem com água corrente (fig. 22). A seguir, coloque-a rovamente na posição original
COMO EXTRAIRO COMPARTIMENTO DE DETERGENTE
▼ abra a gaveta dos detergentes;
carregue onde está escrito "PUSH" com a mão direita e, com a outra mão, extraia a gaveta puxando-a para si .(fig.23)
Atenção!! Antes de dar início às operações que descrevemos abaixo, assegure-se de que a máquina está vazia. Não lire o filtro durante o funcionamento da máquina nem quando a máquina estiver cheia de água.

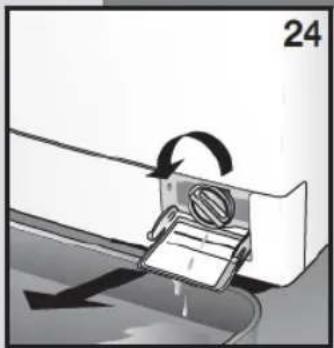

Coloque um pano ou umprato ladeiro por baixo do filtro para recolher a água que ficou depositada no interior da máquina. Abra a portinhola do filtro. Desaperte o filtro e tire-o para fora, rodando no sentido contrário ao dos ponteiros do relógio (fig. 24/25)
O filtro deve ser limpo periodicamente.

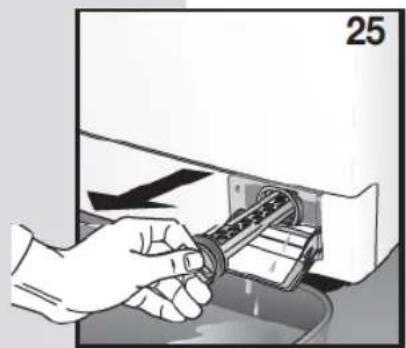

Passe o filtro por água corrente e elimine todos os resíduos neles depositados. Atarraxe de novo o filtro no sentido dos ponteiros do relógio, assegurando-se de que fica hermeticamente fechado.
GUIA PARA A RESOLUÇÃO DE PRÓBLEMAS
Em caso de não funcionamento da máquina, antes de chamar a assistência autorizada, é aconselhável verificar se a causa do problema é uma das indicadas a seguir. Em alguns modelos as anomalias aparecem indicadas por um código no fim do ciclo.
Código:E:00 Faça as verificações indicadas no parágiafo marcado com o sinal *
E:01 Faça as verificações indicadas no parágiafo marcado com o sinal **
E:02 Anomalia técnica "Chame o serviço de assistência"
E:03 Anomalia técnica "Chame o serviço de assistência"
A máquina não funciona (as lâmpadas piloto de controlo estão acesas) (Display desligado)
- Assegure-se de que:
1) Há tensão eléctrica na rede.
2) A ficha está bem adaptada na tomada de corrente.
3) O botão On/Off está carregado ou, se não disponível, se o botão programador está a marcar algum programa.
A máquina não funciona (as lâmpadas piloto de controlo estão acesas) (Display aceso)\*
Assegure-se de que:
1) O programa foi seleccionado
2) A porta do tambor está perfeitamente fechada.
3) O botão de "Start" foi premido (só para modelos electrónicos)
4) Verifique as indicações seguintes "A máquina de lavar roupa não carrega água"
A máquina de lavar roupa não carrega água\*
• Certifique-se de que:
1) Há água nos tubos
2) O tubo de entrada de água está ligado à máquina
3) A torneira de alimentação de água está aberta
4) O filtro não está obstruído. Neste caso limpeo, mas desligue previamente o aparelho da rede eléctrica
A máquina de lavar roupa carrega e descarrega água continuamente\*\*:
• Certifique-se de que:
1) O tubo de escoamento está à altura devida (60-90 cm)
2) A extremidade do tubo de escoamento não está imersa em água
A máquina não descarrega água e não faz centrifugação\*\*.
• Certifique-se de que:
1) O tubo de escoamento está bem adaptado nas
ligações
2) O tubo de esgoto da máquina não está dobrado.
3) O filtro do escoamento não está entupido
4) Não está seleccionada a função de exclusão de centrifugação
5) Não está seleccionada a função de paragem com água.
A máquina vibra e faz barulho
- Assegure-se de que:
1) Todas as protecções de transporte tenham sido tiradas.
2) A máquina está perfeitamente nivelada
3) A roupa volumosa como lençóis, toalhas de mesa, etc., não está toda concentrada só de um lado do tambor
A porta do tambor não abre
- Assegure-se de que:
1) O ciclo de lavagem tenha terminado.
2) Não está seleccionada a função de paragem com água (em alguns modelos é automática).
A rcupa não sai suficientemente centrifugada
- Assegure-se de que:
1) A roupa tenha sido uniformemente distribuída no tambor
2) A velocidade de centrifugação seleccionada seja correcta.
A máquina pára durante a lavagem
- Assegure-se de que:
1) Não haja falta de corrente
Sobêja detergente excessivo na divisão respectiva
- Assegure-se de que:
1) A torneira de alimentação de água está aberta
2) O filtro situado entre a torneira e o tubo de alimentação está limpo
No fim da lavagem a roupa não sai limpa
- Assegure-se de que:
1) O tambor não tem excesso de carga de roupa
2) Foi utilizada a quantidade de detergente devida
3) Foi seleccionado o programa de lavagem correspondente
A rcupa encolheu ou descorou
- Assegure-se de que:
1) Foi seleccionado o programa de lavagem certo
2) A temperatura de lavagem seleccionada era a temperatura devida
A máquina não seca (só para modelos que lavam e secam)
- Assegure-se de que:
1) A torneira de alimentação de água está aberta
2) O filtro de escoamento está limpo
3) A máquina está ligada (lâmpada piloto de controlo acesa ou display iluminado)
4) Está seleccionado o programa de secagem
5) Está definido o tempo de secagem
Se após verificação dos itens descritos o aparelho continuar a não funcionar correctamente, assinale o defeito ao centro de assistência técnico autorizado mais próximo.
Agradecemos que comunique o modelo, o numero de fatrico e o tipo de avaria. Os dados do aparelho estão indicados no quadro de informações situado na portinhola do filtro.
Estas informações dão ao operador de assistência técnica a possibilidade de procurar de antemão as peças sobresselentes necessárias, garantindo, assim, una reparação rápida e eficaz.
Werter Kunde,
FUNCIONES OPCIONALES
1 Botão retardador de arranque
2 Botão selector de centrifugação
A Botões de funções opcionais
B Leds indicadores da velocidade de centrifugação
P Botão dos programas e temperaturas
S Led do estado de avanço dos programas
C Led indicador de atraso
7 Botão de arranque
UTILIZAÇÃO DA MÁQUINA DE LAVAR DE ROUPA
▼ CICLO DE LAVAGEM
(seguindo as instruções abaixo, a máquina de lavar roupa executará o ciclo de lavagem programado)
- Abra a porta da máquina.
- Carregue a roupa no tambor e feche a porta.
Atenção! É proibido pôr peso excessivo de roupa na máquina. Não é acon-selhável lavar na máquina roupa que absorva grandes quan-tidades de água como, por exemplo, tapetes.
- Use detergente em pó pouco espumoso e amaciador para máquinas de lavar roupa automáticas e deite-os nos compar-timentos respectivos (ver capítulo "UTILIZAÇÃO DE DETERGENTES").
- Feche a gaveta dos detergentes, tendo o cuidado de não a tirar fora durante o funcionamento da máquina, porque pode sair água.
- Rode o botão programador (P), seleccionando o programa e a temperatura desejada de acordo com o tipo de tecido que deseja lavar (ver: "TABELA DE PROGRAMAS") prima então o botão de arranque (7) que o ciclo iniciará.
- Seleccione a velocidade de centrifugação desejada, premindo o botão (2) (ver "CENTRIFUGAÇÃO VARIÁVEL").
- Seleccione os botões (A) com as funções que deseja utilizar (ver "FUNÇÃO DOS OPCIONAIS"). Os botões premidos acendem.
- Se desejar, prima o botão (1) (ver "RETARDADOR DE ARRANQUE").
- Prima o botão (7) para dar início ao ciclo de lavagem (ver "BOTÃO DE ARRANQUE").
- No fim da lavagem, rodar o botão do programador até a posição de stop.
- Abra a porta do tambor e tire a roupa.
- Com as mãos secas, desligue a ficha da máquina de lavar roupa da tomada de rede.
- Feche a torneira de alimentação de água.
▼ CONTROLO DAS FASES DE LAVAGEM
Na figura ao lado estão indicadas as 4 funções principais de um ciclo de lavagem: PRÉ-LAVAGEM; LAVAGEM; ENXAGUAMENTO; CENTRIFUGAÇÃO; FIM. Cada uma destas funções aparecerá indicada durante o ciclo por meio de um led luminoso, que permite ao utilizador saber exactamente qual é o ciclo do programa de lavagem em que a máquina se encontra. No fim da centrifugação o led correspondente mantém-se aceso cerca de 2 minutos, que é o período de tempo necessário para a porta do tambor se poder abrir. Nesta altura, o led correspondente a "FIM".
14 UTILIZAÇÃO DA MÁQUINA DE LAVAR DE ROUPA
CENTRIFUGAÇÃO VARIÁVEL
A máquina tem uma vasta gama de velocidades de centrifugação que o utilizador poderá seleccionar de acordo com o programa escolhido, antes do início do referido programa. Para alterar a velocidade de centrifugação é suficiente rodar o botão (2) até atingir o valor desejado. Se desejar excluir a centrifugação, o led aceso deve ser o correspondente ao símbolo, se disponível na máquina, ou à inscrição de exclusão de centrifugação.
OBS.: A velocidade de centrifugação máxima varia de acordo com o modelo e é a indicada nos "Leds" da máquina. A velocidade de centrifugação máxima que se pode seleccionar para cada programa é a correspondente ao led que acende automaticamente na altura em que o utilizador proceder à escolha do programa desejado.
Verificação de não equilíbrio de carga na centrifugação: Esta máquina de lavar de roupa está equipada com um sistema de controlo electrónico especial destinado a equilibrar a carga de roupa dentro do tambor. Antes da centrifugação, o sistema entra em acção fazendo com que a roupa se disponha o mais uniformemente possível no tambor. Por questão de segurança, se o peso da roupa estiver mal distribuído, a velocidade de centrifugação final é diminuída e, em caso de grande desequilíbrio, pode mesmo chegar a não se realizar o ciclo de centrifugação.
1000
800
500
A máquina está equipada com um retardador de arranque que permite adiar o arranque do programa de lavagem até um máximo de 8 horas. As horas podem ser seleccionadas do modo seguinte: A cada pressão do botão (1) corresponde um adiamento de arranque do programa de lavagem de 1, 2, 4, 8, horas, respectivamente. Premindo o botão de START (7), o botão (1) ou uma seta vermelha do display (consoante o modelo) acende a indicar que a função foi activada. A partir dessa altura a máquina, depois de ter aguardado que decorresse o número de horas definido, começará automaticamente o ciclo de lavagem.
▼ BOTÃO DE ARRANQUE
Premindo este botão, a máquina começa o ciclo de lavagem. O botão (7) acende ou aparece uma seta vermelha no display (consoante o modelo) a indicar que o ciclo de lavagem foi iniciado.
A função de stop é a de reiniciar a máquina. Se, por qualquer razão, decidir alterar um ciclo de lavagem depois dele ter iniciado ou se desejar, posteriormente, adicionar roupa no tambor da máquina, é suficiente colocar o botão programador na posição de "STOP", programá-lo outra vez colocando-o na posição correspondente ao novo programa desejado e premir o botão de "START".
Atenção!! Aconselha-se utilizar esta função apenas em casos excepcionais, de verdadeira necessidade, e somente se o programa que se deseja redefinir tiver iniciado há 3 minutos, no máximo. A seguir a uma paragem para reposição da máquina, é necessário aguardar 2 minutos para ela poder abrir.
Se for seleccionado um dos botões abaixo indicados, iluminar-se-á. Mas se se aperceber que o seleccionou por engano ou se, entretanto, tiver mudado de ideia, para desactivar a opção, prima-o outra vez.
PRE-LAVAGEM
Premindo este botão, a máquina faz uma lavagem curta à temperatura máxima de 40 °C, que dura cerca de 10 minutos. Esta função só pode ser usada nos programas "ALGODÃO" e "SINTÉTICOS" "DIÁRIA".
LAVAGEM ENERGICA
Carregando neste botão, a máquina fará uma lavagem à temperatura definida mas empregando mais tempo. O botão pode ser activado nos programas "ALGODÃO" e "SINTÉTICOS".
ENXAGUAMENTO ADICIONAL
A máquina de lavar roupa foi concebida de modo a reduzir o mais possível o consumo de água. Em zonas de água muito doce ou no caso de se notarem resíduos de detergente no fim do ciclo, se premir este botão a máquina fará um enxaguamento adicional.
ANTI-RUGAS
Premindo este botão no fim do ciclo de lavagem, a roupa que está dentro da máquina continuará a girar durante mais trinta minutos, desvanecendo o aspecto de amarrotado da roupa. Com esta função a centrifugação do programa é reduzida automaticamente. A função não está activa no programa da "LÃ".
OBS. A utilização das funções opcionais depende do tipo de programa predefinido. Assim, se a função não for autorizada pelo programa, não será possível activar o botão respectivo (ver TABELA DE PROGRAMAS).
TABELA DE PROGRAMAS
| BOTÃO DOS PROGRAMAS | TEMPERATURAS DE FUNCIONAMIENTO | INDICAÇÕES DAS ETIQUETAS | TIPOS DE TECIDO | Compartimentos de dispensador | BOTÕES ACTIVADOS | |||
| ALGODÃO | 90° |  | Tecidos brancos de algodão muito sujos com nódoas, mesmo de natureza orgânica. |  | ||||
| ALGODÃO | 75° |  | Para lençóis, camisas, toalhas de mesa e toalhas de banho de tecido resistente, muito sujos |  | ||||
| ALGODÃO * | 60° |  | Para camisas, toalhas de mesa e toalhas de banho de tecido resistente, sujidade normal |  | ||||
| ALGODÃO | 40° |  | Tecidos brancos e de cor resistentes, muito sujos |  | ||||
| ALGODÃO | 30° |  | Tecidos de cores delicadas, roupa ligeiramente suja |  | ||||
| SINTÉTICOS | 60° |  | Tecidos sintéticos de cores resistentes, muito sujos |  | ||||
| SINTÉTICOS | 40° |  | Tecidos sintéticos de cores resistentes, sujidade normal |  | ||||
| SINTÉTICOS | 30° |  | Tecidos sintéticos de cores delicadas, pouco sujos |  | ||||
| DELICADOS | 40° |  | Tecidos de algodão delicado, viscose e mistos delicados |  | ||||
| DELICADOS | 30° |  | Tecidos de algodão delicado, viscose e mistos delicados |  | ||||
| LÃ*** | 40° |  | Tecidos de lã laváveis na máquina |  | ||||
| LÃ | 30° |  | Tecidos de lã laváveis na máquina |  | ○ |  | ○ |  |
| LÃ | FRIO | — | Tecidos de lã laváveis na máquina |  | ○ |  | ○ |  |
| LAVAGEM À MÃO | 30° |  | Tecidos laváveis à mão |  | ○ |  | ○ |  |
| LAVAGEM RÁPIDA | 35° |  | Tecidos de algodão delicado, viscose e mistos delicados pouco sujos |  | ○ |  | ○ |  |
| LAVAGEM DIARIA | 40° |  | Tecidos de algodão delicado, tecidos de cor delicados ligeiramente sujos | 2 1 | ● | ○ | ○ | ● |
| LAVAGEM A FRIO | FRIO | — | Tecidos delicados | 2 1 | ○ | ○ | ● | ● |
| ENXAGUAMENTO | — | — | Para enxaguar e refrescar a roupa | 2 1 | ○ | ○ | ● | ○ |
| DESCARGA E CENTRIFUGAÇÃO | — | — | Descarga e centrifugação final | 2 1 | ○ | ○ | ○ | ● |
ICÃO NÃO ACTIVADA
DE OPÇÃO COM O BOTÃO DE PRÉ-LAVAGEM PREMIDO
Programa de referência para a classificação de energia, de acordo com a norma EN 60456 Com o botão da função de lavagem Forte programado
*** Programa de referência para pura lã virgem
TECNOLOGIA "EASY LOGIC"
A máquina de lavar roupa electrónica está equipada com um sistema especial que consegue reconhecer automaticamente a quantidade de roupa introduzida regulando, de acordo com ela, a quantidade de água a utilizar e diminuindo o tempo de lavagem, proporcionalmente. Deste modo tem a vantagem de poupar água, tempo e energia. No caso da quantidade de roupa a lavar ser inferior à carga máxima aconselhada (ver tabela das características técnicas), a quantidade de água utilizada para lavagem diminuirá na proporção de cerca de 2 litros por kg de roupa a menos. Em caso de lavagem de meia-carga ou quantidade inferior, a máquina fará automaticamente um enxaguamento a menos em relação aos previstos. OBS. Esta função só está activa nos programas de algodão.
CARACTERISTICAS TECNICAS
| MODELO → | LS 1065 E | |
| Dimensões: | Largura cm.: | 59.5 |
| Altura cm.: | 85.5 | |
| Profundidade cm.: | 55.0 | |
| Carga máxima aconselhada durante a lavagem: | 6.0 Kg | |
| 4.0 Kg | ||
| 3.0 Kg | ||
| 1.5 Kg | ||
| Centrífugação máx: (rev./min.) | 1000 | |
| Pressão de água: | min. 0,05 MPa - max. 1 MPa | |
| Potência máx absorvida/ Ligação eléctrica | ver chapa de características | |
- ÍNDICE
- DESCRIÇÃO DA MÁQUINA
- LIGAÇÃO HÍDRICA
- NOTA: Utilize o tubo novo que acompanha a máquina.
- UTILIZAÇÃO DA MÁQUINA DE LAVAR ROUPA
- AVISOS IMPORTANTES ANTES DA UTILIZAÇÃO
- UTILIZAÇÃO DE DETERGENTES
- COMO ELIMINAR CERTAS NÓDOAS
- SÍMBOLOS INTERNACIONAIS PARA O TRATAMENTO DE ROUPA
- LIMPEZA DA MÁQUINA DE LAVAR RÓUPA
- COMO EXTRAIRO COMPARTIMENTO DE DETERGENTE
- GUIA PARA A RESOLUÇÃO DE PRÓBLEMAS
- A máquina não funciona (as lâmpadas piloto de controlo estão acesas) (Display desligado)
- A máquina não funciona (as lâmpadas piloto de controlo estão acesas) (Display aceso)\*
- A máquina de lavar roupa não carrega água\*
- A máquina de lavar roupa carrega e descarrega água continuamente\*\*:
- A máquina não descarrega água e não faz centrifugação\*\*.
- A máquina vibra e faz barulho
- A porta do tambor não abre
- A rcupa não sai suficientemente centrifugada
- A máquina pára durante a lavagem
- Sobêja detergente excessivo na divisão respectiva
- No fim da lavagem a roupa não sai limpa
- A rcupa encolheu ou descorou
- A máquina não seca (só para modelos que lavam e secam)
- Werter Kunde,
- FUNCIONES OPCIONALES
- UTILIZAÇÃO DA MÁQUINA DE LAVAR DE ROUPA
- ▼ CICLO DE LAVAGEM
- ▼ CONTROLO DAS FASES DE LAVAGEM
- UTILIZAÇÃO DA MÁQUINA DE LAVAR DE ROUPA
- CENTRIFUGAÇÃO VARIÁVEL
- ▼ BOTÃO DE ARRANQUE
- PRE-LAVAGEM
- LAVAGEM ENERGICA
- ENXAGUAMENTO ADICIONAL
- ANTI-RUGAS
- TECNOLOGIA "EASY LOGIC"
Marca : Saivod
Modelo : LS 1065
Categoria : Máquina de lavar
