Tipo de producto	Lavadora frontal
Marca	Saivod
Modelo	LS 1065
Capacidad de lavado	7 kg
Velocidad de centrifugado máxima	1200 rpm
Clase energética	A+
Consumo anual de agua	10 000 L
Consumo anual de energía	180 kWh
Nivel sonoro (lavado/centrifugado)	59 dB / 77 dB
Alimentación eléctrica	230 V ~ 50 Hz
Potencia nominal	2000 W
Dimensiones (L x P x H)	60 x 60 x 85 cm
Peso neto	65 kg
Tipo de motor	Motor asíncrono
Número de programas	15
Programas principales	Algodón, Sintéticos, Delicados, Lana, Rápido 30 min, Prelavado, Enjuague + Centrifugado
Funciones adicionales	Salida diferida, Seguridad infantil, Nivel de suciedad ajustable, Opción de enjuague adicional
Tipo de tambor	Tambor de acero inoxidable
Mantenimiento y limpieza	Limpieza regular del filtro y de la junta de la puerta; programa de limpieza del tambor disponible
Seguridad	Seguridad infantil, parada automática en caso de atasco, sistema antidesbordamiento
Piezas de repuesto	Disponibles en el sitio web oficial y distribuidores autorizados; reparabilidad garantizada 10 años

Preguntas frecuentes - LS 1065 Saivod

¿Cómo instalar mi lavadora Saivod LS 1065?

Coloque la máquina sobre un suelo estable y horizontal. Desatornille los pernos de transporte en la parte trasera, retire los calzos de poliestireno, luego conecte las mangueras de entrada de agua y de desagüe. Asegúrese de dejar un espacio de al menos 2 cm a los lados para la ventilación.

¿Por qué mi lavadora no desagua?

Verifique que el filtro de desagüe no esté obstruido por residuos. Límpielo regularmente. Asegúrese también de que la manguera de desagüe no esté doblada ni obstruida. Si el problema persiste, contacte a un técnico.

¿Qué hacer si el tambor no gira?

puede deberse a una sobrecarga. Reduzca la carga y verifique que ninguna prenda esté atascada entre el tambor y la cuba. Si el problema persiste, la correa de transmisión o el motor pueden estar defectuosos.

¿Cómo limpiar el filtro de la lavadora?

Corte la alimentación y la entrada de agua. Abra la trampilla inferior, desenrosque el filtro y límpielo bajo agua corriente. Vuelva a colocarlo apretando bien. Realice esta operación cada 2 meses.

¿Qué programa elegir para ropa delicada?

Utilice el programa Delicados con una temperatura baja (30°C máx.) y una velocidad de centrifugado reducida (400 rpm). Coloque las prendas frágiles en una bolsa de lavado.

¿Cómo desbloquear la puerta después de un ciclo?

Espere de 2 a 3 minutos después de finalizar el ciclo para que se libere el bloqueo electrónico. Si la puerta sigue bloqueada, use el cordón de desagüe de emergencia (ubicado detrás de la trampilla inferior) para vaciar el agua restante, luego intente de nuevo.

¿Qué hacer en caso de fuga de agua?

Verifique la conexión de las mangueras de entrada y desagüe. Apriete las abrazaderas si es necesario. Inspeccione la junta de la puerta; si está dañada, reemplácela. Si la fuga proviene de la base, llame a un profesional.

¿Cómo reducir el ruido del centrifugado?

Asegúrese de que la máquina esté bien nivelada y que las patas estén estables y en contacto con el suelo. Evite cargas desequilibradas distribuyendo la ropa uniformemente en el tambor.

¿Puedo usar vinagre blanco para descalcificar mi máquina?

Sí, vierta 200 ml de vinagre blanco en el compartimento de lavado principal e inicie un programa vacío a 90°C. Esto elimina la cal y los malos olores. No lo mezcle con lejía.

¿Cómo activar la seguridad infantil?

Mantenga presionadas simultáneamente las teclas Salida diferida y Enjuague adicional durante 3 segundos. Se enciende un indicador. Para desactivar, repita la operación.

MANUAL DE USUARIO LS 1065 Saivod

• Instructions for use
  GB
• Mode d'emploi
  FR
• Instrucciones para el empleo
  ES
  • Manual de instruções
  PT
  • Bedienungsanleitung
  DE

sKZ^/sK>^66cq

ENGLISH

5-14

FRANÇAIS

15-24

ESPAÑOL

25-34

PORTUGUÊS

35-44

DEUTSCH

45-54

Dear customer,

Nuestra enhorabuena por haber seleccionado uno de nuestros productos.

Le rogamos leer atentamente las instrucciones para el uso antes de la conexión y el uso de la máquina. El conocimiento de los principios de funcionamiento garantiza un aprovechamiento correcto y seguro del aparato. Las instrucciones para el uso contienen muchas indicaciones útiles sobre el funcionamiento, contienen además los detalles técnicos de la lavadora que le ayudarán a optimizar el uso de esta máquina.

En caso de venta o de cesión de la lavadora, hay que acordarse de entregar al nuevo usuario el manual de instrucciones para el uso.

INDICE

NOTAS Y CONSEJOS PARA EL USUARIO 26 27

DESCRIPCIÓN DE LA MÁQUINA 27

INSTALACIÓN DE LA MÁQUINA 28-30

- Desembalaje y desbloqueo de la náquina 28

- Puesta en plano de la lavadora 29

- Empalme con la conexión hídrica 29

- Conexión con la instalación eléctrica 30

USO DE LA LAVADORA 30-32

- Advertencias antes del uso 30

• Uso de detergentes 31

- Cómo eliminar algunas manchas 32

- Símbolos internacionales para el tratamiento del vestuario 32

MANTENIMIENTO 33-34

• Limpieza de la lavadora 33

• Limpieza del filtro 33

- Solución de los problemas 34

MODELO:

NÚMERO DE FABRICACIÓN:

FECHA DE COMPRA:

El uso de este aparato è debe ser el de una lavadora para uso doméstico, cualquier otro uso debe considerarse impropio y por lo tanto peligroso.
Cualquier modificación o intento de manipulación del aparato puede ser peligrosos para el usuario y provocar daños a la lavadora.
Considerado el notable peso de la lavadora, hay que observar normas particulares de seguridad durante su desplazamiento.
Está prohibido que los niños usen la máquina, sin vigilancia.
Cualquier cambio de la instalación hídrica o eléctrica debe ser efectuado por técnicos autorizados.
Al posicionar el aparato controle que el cable de alimentación no sufra dobleces ni compresiones y quede accesible, para eventuales intervenciones.
Antes de la activación de la lavadora, quite todo el embalaje y los bloqueos usado para el transporte (tornillos de protección). En caso contrario, se puede dañar seriamente tanto la máquina como el ambiente de la habitación.
Si el aparato debe ser instalado en una superficie de moqueta, nay que comprobar que, entre la lavadora y el pavimento, el aire cir-

No conectar o bien desconectar el enchufe de la toma de corriente eléctrica con las manos mojadas.

La lavadora debe conectarse a una toma de corriente eléctrica provista de toma de tierra y conforme a las exigencias de seguridad.

Sepuede abrir la lavadora solamente después que el led, o el display indica el final del ciclo. En algunos modelos esto es señalado por el parpadeo de la tecla start.

Al ejecutar las revisiones o las limpiezas acordarse de desconocitar el aparato de la toma de corriente eléctrica.

cule libremente.

▼ La lavadora no debe sobrecargarse.
Durante el funcionamiento del aparato evite el contacto con el agua que sale del tubo de desagüe porque puede tener una temperatura elevada, evite además el contacto con el vidrio de la puerta porque durante el lavado tiende a calentarse
Lave exclusivamente tejidos destinados al lavado en lavadora. Para cualquier duda es posible controlar las indicaciones del productor detalladas en las etiquetas del vestuario (ver „Símbolos para el tratamiento de los vestidos” pág. 8)
Antes de introducir la ropa en la lavadora es necesario controlar que todos los bolsillos estén vacíos. Los objetos duros y puntiagudos como, por ejemplo, monedas, alílleres, clavos, tornillos o bien piedras pueden provocar serios daños.
No es posible lavar en la lavadora ropa sucia con sustancias que contienen bencina. Si las manchas han sido eliminadas con productos vaporizados, antes de la carga en la lavadora, hay que esperar la vaporización completa de estas sustancias desde la superficie de los tejidos.
No usar detergentes para el lavado a mano porque la espuma abundante que se forma

Está prohibido conectar la lavadora a la toma eléctrica usando extensiones o enchufes múltiples.

No exponer el aparato a los agentes atmosféricos.

Si se desea desconectar la lavadora de la toma de corriente no tirar del cable eléctrico cine del enclaufe.

Después de haber terminado el lavado se aconseja desconectar el onchufe de la toma de la corriente eléctrica y cerrar el grifo del agua.

puede dañar las partes internas de la máquina.

Al final del lavado de alfombras, edredones o bien otros tejidos con fibras largas, hay que recordarse de controlar el filtro y, si es necesario, limpiarlo.
Se aconseja dejar abierta la puerta al final del ciclo de lavado.
No intente reparar por sí solo las averías del aparato porque las reparaciones efectuadas por no profesionales pueden provocar serios daños y hacer caducar el derecho a las reparaciones bajo garantía.
Las reparaciones del aparato puede ser efectuadas exclusivamente por el personal autorizado de los centros de asistencia. Para las reparaciones deben usarse sólo piezas de recambio originales.
Este aparato lleva el marcado CE en conformidad con la Directiva 2002/96/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación

de este producto evita consecuencias negativas para el medioambiente y la salud. El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos. Deséchelo con arreglo a las normas medioambientales para eliminación de residuos. Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con el ayuntamiento, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.

LA EMPRESA PRODUCTORA RECHAZA CUALQUIER RESPONSABILIDAD POR EVENTUALES ACCIDENTES PROVOCADOS POR NO HABER OBSERVADO LAS NORMAS DE SEGURIDAD Y LAS INSTRUCCIONES DE USO.

DESCRIPCIÓN DE LA MÁQUINA

La lavadora es un electrodoméstico que lave cualquier tipo de tejido cuando usted lo desea.

La estructura ha sido realizada con paneles de chapa tratados y barnizados de manera que sus cualidades estéticas puedan permanecer inalteradas en el tiempo.
El motor y todas las piezas en movimiento han sido estudiadas y realizadas de manera que garanticen el menor ruido posible.
▼t La cuba de acero inoxidable es amplia y de fácil acceso para una mejor calidad del lavado y para una mayor duración de la ropa.
El panel de mandos encierra en si la pcsibilidad de usar fácilmente todos los lavados y los secados deseados (ver tablero de mandos y tabla de programas).
▼ La puerta, muy amplia, facilita la cargay descarga de la ropa.
Su elevada estabilidad se ha conseguido gracias a la constante investigación de los técnicos sobre los equilibrios de las masas en movimiento.

A - Puerta
B - Filtro
C - Pies regulables
D - Cubierta superior
E - Cuba
F - Tablero de mandos
G - Gaveta del detergente

La instalación debe ser efectuada por personal profesionalmente calificado, según las instrucciones del constructor, puesto que una instalación incorrecta puede causar daños a personas y cosas.

La máquina puede instalarse en cualquier lugar siempre que la temperatura del entorno no sea inferior a los 3°C y los cables o tubos situados en la parte posterior de la máquina no queden aplastados.

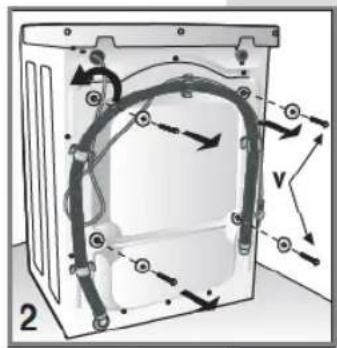

Por motivos de transporte el grupo oscilante de la máquina está bloqueado por 4 separadores con tornillos. Antes de poner en función la máquina quitar los separadores, y los tornillos de bloqueo, recuperar los tornillos y los separadores para eventuales traslados.

Cerrar los orificios con los tapones correspondientes suministrados en dotación que se encuentran en el interior de la bolsa con los documentos.

N.B. Si los separadores permanecen en el interior de la máquina abrir el panel posterior, recuperarlos y volver a montar el panel.

Por motivos de transporte el grupo oscilante de la máquina está bloqueado con 4 separadores con tornillos. Antes de hacer fundonar la máquina quitar los tornillos de bloqueo con una llave.

Introducir en los orificios un destornillador y operar como se indica en la figura para poder recuperar los 4 separadores de plástico.

N.B. Si los separadores permanecen en el interiorde la máquina abrir el panel posterior, recuperarlos y volver a montar el panel.

PUESTA EN PLANO DE LA LAVADORA

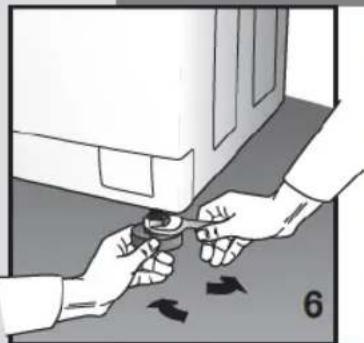

Después de haber seleccionado el lugar adecuado, nivelar bien la máquina usando los pies regulables (Fig. 4). Poner particular atención al seleccionar la posición, en nivelar bien la lavadora y en la seguridad de las contratuercas.

En el caso que la puesta en plano no haya sido ejecutada correctamente, la lavadora quedará inestable y el funcionamiento será ruidoso con los consiguientes daños.

En el caso que la máquina se coloque sobre un pavimento de moqueta, hay que controlar que entre la lavadora y el pavimento el aire circule libremente.

No es aconsejable monta: la máquina en lugares donde la temperatura puede bajar por debajo de los 0°C.

EMPALME HÍDRICO

La presión en la red hídrica debe estar incluida entre 0,05 y 1,00 MPa (0,5 - 10 bar.)

Antes de la conexión, abrir el grifo y hacer salir una determinada cantidad de agua para limpiar los tubos eliminando las impurezas como arena, óxido (esta operación es particularmente importante si la lavadora ha quedado inactiva durante largo tiempo o está conectada a una tubería del agua nueva).

El tubo de alimentación del agua debe conectarse a la toma de agua fría con boca roscada de 3/4".

N.B. En las lavadoras electrónicas dotadas de doble electroválvula (agua caliente y fría), conectar el tubo rojo al grifo del agua caliente y, el otro tubo al grifo del agua fría. Si no es posible utilizar un grifo de agua caliente, los dos tubos deben estar conectados al del agua fría, mediante el racor específico en dotacion (ver fig. 8)

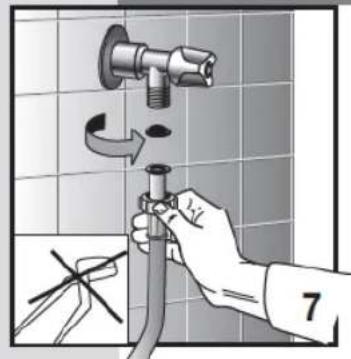

Entre el grifo y el tubo colocar el filtro guarnición en dotación con la lavadora, luego atornillar a mano apretando bien (fig. 7-8).
▼ El tubo de alimentación atornillarlo a la lavadora (fig. 9).

N.B. Utilizar el nuevo :ubo en dotación con la máquina.

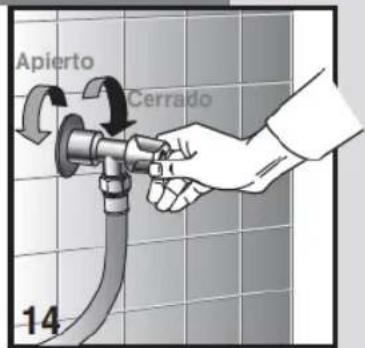

Durante el lavado latoma de alimentación del agua debe estar completamente abierta.

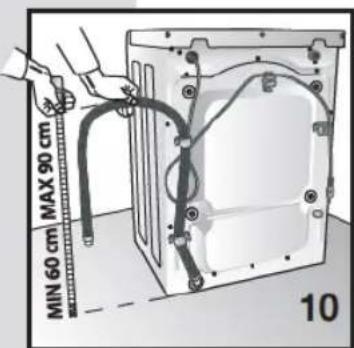

El tubo de descargadel agua debe estar a una altura incluida entre 60 cm y 90 cm (fig. 10).
Si está previsto el desagüe del agua directamente en el conducto de desagüe, el extremo libre del tubo de la máquina debe introducirse en un conducto con un diámetro interno no inferior a 40 mm.
Es importante no conectar herméticamente el tubo de la máquina al conducto de desagüe para evitar llenar de aire el sifón y, por consiguiente, provocar la salida del agua.
Si el agua debe descargarse en el lavadero o en otra zona de descarga, el extremo libre del tubo debe reforzarse previamente en el punto de pliegue con un gancho específico suministrado con la lavadora. Luego, poner el tubo en el borde del lavatorio yfijar el gancho de manera que el tubo no caiga (fig. 11). El lavadero debe tener la descarga limpia para permitir que el agua corra libremente.

Comprobar que la tensión eléctrica indicada en los datos técnicos de la placa situada en el lado interno de la puerta del filtro, ccrresponda a aquélla de la red eléctrica (fig. 12).
Dispositivos salvavidas, cables eléctricos y toma de la red deben tener parámetros adecuados para soportar la carga máxima indicada en la placa.
Luego de la instalación, tanto el acceso a la alimenación de red como la desconexión de la alimentación de red deben estar ga'antizados por un interruptor bipolar.

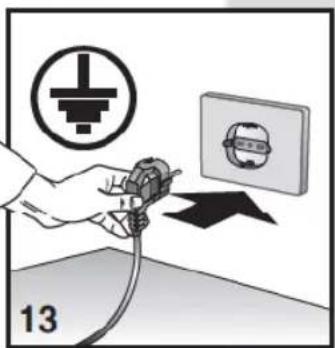

La toma de corriente a la cual está conectada la máquina debe estar dotada de toma de tierra. En caso contrario, el productor rechaza cualquier responsabilidad por eventuales accidentes (fig. 13).
Si la toma en la cual se introduce el enchufe no funciona o bien no es adecuada, debe ser sustituida por un electricista calificado.
Está prohibido conectar la lavadora a la red a través de elementos indirectos como extensiones y tomas múltiples.
Durante el mantenimiento el enchufe de la lavadora debe desconectarse de la fuente de corriente.
No introducir y no quitar el enchufe de la toma con las manos mojadas.
Si el cable de alimentación está averiado, llamar al centro de asistencia técnica especializado.
▼ Posicionar el aparato de manera que se pueda acceder con facilidad al cable de alimentación para poderlo desconectar en caso de necesidad.

USO DE LA LAVADORA

ADVERTENCIAS ANTES DEL USO

Atención: Antes de proceder al primer lavado dela ropa se ruega realizar un breve ciclo de lavado sin ropa.

Esto permite verificar el funcionamiento de la lava:lora y limpiar la cuba.

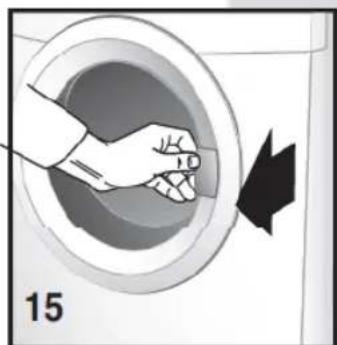

En cada lavado controlar que:

▼ las conexiones hidráulicas estén correctas, el tubo de desagüe esté bien posicionado (ver conexión hidráulica) que el grifo esté abierto (fig.14).
con las manos secas introducir el enchufe en la toma de corriente.
▼ dividir la ropa según el tipo de tejido (ver etiqueta cel vestuario).
controlar que no hayan objetos en los bolsillos de la ropa que se va a lavar, pueden causar daños a la ropa, a la máquina o al filtro

La lavadora está dotada de un compartimiento para los detergentes con tres cubetas.

cubeta para detergente en polvo para el prelavado o bien para el remojo (1)
|| cubeta para detergente en polvo para el lavado normal (2)

usar un detergente con espuma controlada y suavizante (si es el caso) indicado para lavadoras automáticas. Para las dosis seguir las indicaciones escritas en el envase.

N.B. Las cantidades elevadas de detergente pueden producir demasiada espuma e influir negativamente en el resultado del lavado.

Cantidades demasiado bajas pueden provocar un lavado no satisfactorio.

N.B. Cuando se llena la cubeta del detergente es importante que éste no entre en la sección del suavizante en cuanto se producirfa un aclarado con espuma, y los tejidos pueden quedar manchados de blanco.

Viceversa si el suavizante entra en la sección del detergente reduce su eficacia.

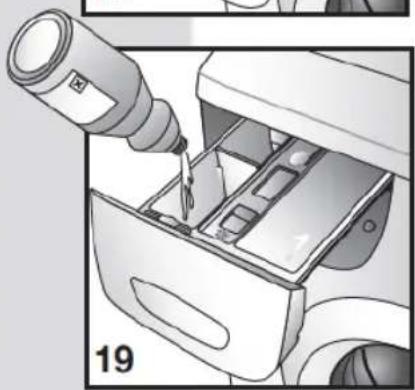

N.B. Cuando se usa el detergente líquido (recomendado para programas sin prelavado), introducir el contenedor especial (si previsto) en la cubeta intermedia "2"(de la nanera que se ilustra al lado), luego vaciar el detergente líquido hasta el nivel máximo indicado.

▼ cerrar el cajón de detergente antes de iniciar el lavado.

Atención! No quitar el cajón del detergente durante el funcionamiento de la máquina, (puede salir agua.)

Existen algunas manchas que no pueden eliminarse de los vestidos sólo con el lavado en lavadora. Antes de limpiar a mano manchas de cualquier tipo efectuar una prueba en una parte poco visible de la prenda, iniciando desde el borde de la mancha y procediendo hacia su centro para evitar de este modo la formación de halos. A continuación indicamos diferentes modos para eliminar las manchas.

CERA: Raspar la cera con una punta redondeada para no provocar daños al tejido, luego, poner el tejido entre dos hojas de papel secante, pasar la mancha debajo de la plancha caliente.
BOLÍGRAFO ROTULADORES: limpiar con un paño suave humedecido con alcohol etílico. Tener cuidado que no se extienda la mancha.
HUMEDAD Y MOHO: si el tejido tolera bien el uso de la lejía, realizar el ciclo de lavado agregando lejía. En caso contrario, mojar la parte sucia con agua oxigenada de 10 volúmenes y dejar procesar por 10 o 15 minutos.
▼ QUEMADURAS LIGERAS DE PLANCHA: seguir las indicaciones para el moho y la humedad.
Óxido: usar productos para manchas de óxido siguiendo las indicaciones del productor presentes en le envase del producto.
▼ CHICLES: pasar un cubito de hielo por el tejido, fregar lo más posible y luego pasar un paño de algodón humedecido con acetona.
▼ BARNIZ: no dejar secar el barniz. Pasar en la

zona sucia el solvente indicado en la confección del barniz (por ej. agua, trementina, tricloroetileno), enjabonar y luego aclarar.

BARRA DE LABIOS: las manchas sobre el algodón o bien sobre la lana se eliminan con un paño humedecido con éter. Para la seda, en cambio, usar el tricloroetileno.
BARNIZ PARA LAS UÑAS: colocar papel secante sobre el tejido manchado, luego, humedecer el revés del género con acetona cambiando a menudo el papel secante que está sobre la mancha. Proceder de este modo hasta la completa eliminación de la mancha.
MORGA O ALQUITRÁN aplicar en la mancha un poco de mantequilla fresca, dejar reposar y luego lavar con esencia de trementina.
HIERBA: enjabonar delicadamente, usar lejía diluida. Para los tejidos de lana se puede obtener un buen resultado incluso con alcohol al 90%.
▼ SANGRE: poner a remojo en agua fría agregando sal, luego, lavar con jabón para la ropa.

SÍMBOLOS INTERNACIONALES PARA EL TRATAMIENTO DEL TEJDO

Antes de poner alguna prenda de ropa en la lavadora y seleccionar el programa correspondiente se recomienda examinar los símbolos ubicados en las etiquetas del productor. La tabla que se indica a continuación puede ser útil para la lectura de los símbolos.

	Lavado normal		Planchar hasta un máx de 200°	Secar extendido
	Lavado delicado		Planchar hasta un máx de 150°	Secar colgado
	Lavar a 95°C máx.		Planchar hasta un máx de 100°	Secar en colgador
	Lavar a 60°C máx.		No planchar	Secar en la secadora a temperatura normal
	Lavar a 40°C máx.		Lavar en seco con solvente
	Lavar a 30°C máx.		Lavar en seco exclusivamente con bencina, alkohol puro y R113	Secar en la secadora a temperatura reducida
	Lavar a mano		Lavar en seco exclusivamente con percloro etílico, bencina, alconol puro, R111 y R113.
	No lavar con agua			No secar con secadora
	Lojía on agua fría
	No lavar con lejía		No lavar en seco

LIMPIEZA DE LA LAVADORA

La lavadora ha sido proyectada para reducir al mínimo el mantenimiento. En todo caso es importante recordar que se debe limpiar regularmente.

Antes de la limpieza contiolar que el aparato esté desconectado de la red eléctrica y que la alimentación del agua esté cerrada.

La estructura externa y las partes de plástico de la lavadora deben limpiarse solamente con un paño suave húmedo.

ATENCIÓN!!

No utilizar de ninguna manera para la limpieza de la máquina sustancias químicas, productos abrasivos, alcohol, jabón, bencinas u otros solventes porque pueden da?ar la máquina. (fig.21)

Al final del lavado dejar abierta la puerta por algún tiempo para secar las partes de goma.

Lavar periódicamente las cubetas de los detergentes. Para hacer esto extraer el compartimiento de los detergentes y aclararlo debajo del agua corriente (fig.22). Luego introducirlo nuevanente.

CÓMO EXTRAER EL COMPARTIMENTO DE LOS DETERGENTES

abrir el compartimento de los detergentes;
▼ presionar con la mano derecha la leyenda «PUSH» y, con la otra mano, extraer la gaveta tirándola hacia sí (fig. 23)

antes de iniciar las operaciones que se describen a continuación, controlar que la lavadora esté vacía. No quitar el filtro durante el funcionamiento de la máquina o cuando ésta última está llena de agua.

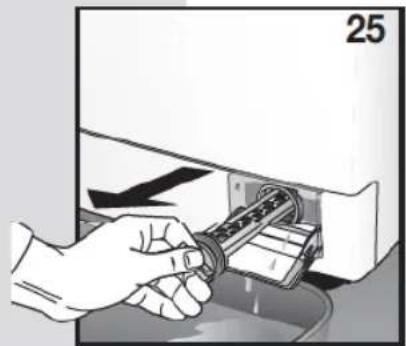

Poner debajo del filtro un paño o bien un plato plano para recoger el agua que ha quedado en su interior. Abrir la puerta del filtro, destornillar y quitar éste último girando en sentido antihcrario (fig.24/25).

El filtro debe limpiarse periódicamente.

Aclarar el filtro con el chorro de agua corriente y eliminar todos los residuos. Volver a atornillar el filtro en sentido horario comprobando que esté cerrado herméticamente.

SOLUCIÓN DE LOS PRÓBLEMAS

En caso que falle el funcionamiento de la máquina, antes de llamar a la asistencia autorizada es aconsejable verificar que la causa no esté entre las que se ilustran a continuación. En algunos modelos las anomalías se evidencian con un código al final del ciclo.

Código:E:00 Efectuar los controles enumerados en el párrafo identificado con *
E:01 Efectuar los controles enumerados en el párrafo identificado con **
E:02 Anomalía técnica "Llamar al servicio de asistencia"
E:03 Anomalía técnica "Llamar al servicio de asistencia"

La lavadora no funciona (las luces indicadoras de control no están encendidas) (Display apagado)

- comprobar que:

1) Haya tensión en la red
2) El enchufe esté conectado correctamente a la toma de corriente
3) El pulsador On/Off esté presionado si no previsto, que la perilla del programador esté posicionada en un programa.

La lavadora no funciona (las luces indicadoras de control están encendidas) (Display Iluminado)

- controlar que:

1) El programa haya sido seleccionado
2) La puerta con vidrio esté cerrada correctamente
3) el pulsador "Start" esté presionado (sólo para modelos electrónicos)
4) Verificar, las siguientes indicaciones "La lavadora no carga agua"

La lavadora no carga agua\*

• controlar que:

1) Haya agua en los tubos
2) El tubo de carga esté conectado a la lavadora
3) El grifo de alimentación delagua esté abierto
4) El filtro no esté obstruido. En este caso, proceder a su limpieza desconectando el aparato de la red eléctrica

La lavadora carga y descarga agua continuamente\*\*:

• controlar que:

1) El tubo de descarga se encuentre a la altura adecuada (60-90 cm)
2) El extremo del tubo de descarga no esté sumergido en el agua

La lavadora no descarga agua y no centrifuga:

- controlar que:

1) El tubo de descarga esté conectado correctamente
2) El tubo de descarga no esté doblado
3) El filtro de la descarga no esté cerrado
4) No se haya seleccionado la función de exclusión de la centrífuga
5) No se haya seleccionado la función de stop con agua.

La lavadora vibra y hace ruido

• controlar que:

1) Todas las protecciones para el transporte hayan

sido quitadas.

2) La lavadora esté perfectamente en plano
3) La lencería voluminosa como sábanas, manteles etc. no esté concentrada en una sola parte del tambor

La puerta con vidrio no se abre

- controlar que:

1) El ciclo de lavado esté terminado.
2) No se haya seleccionado la función stop con agua (automática en algunos modelos).

La ropa no está suficientemente centrifugada

- controlar que:

1) La ropa haya sido distribuida uniformemente en el tambor
2) Se haya elegido la velocidad de centrífuga correcta

La lavadora se bloquea durante el lavado

- controlar que:

1) No falte la corriente

Queda demasiado detergente en la cubeta

- controlar quc:

1) El grifo de alimentación del agua esté abierto
2) El filtro que se encuentra entre el grifo y el tubo de alimentación esté limpio

Después del lavado la ropa no está limpia

- controlar que:

1) El tambor no se haya cargado demasiado
2) Se haya utilizado la cantidad de detergente adecuada
3) Se haya elegido el programa de trabajo correspondiente

La ropa se ha encogido o bien se ha desteñido

- controlar que:

1) Se haya elegido el programa de lavado correcto
2) Se haya seleccionado la justa temperatura de lavado

La lavadora no seca (sólo para modelo de lavadoras secadoras)

- controlar que:

1) El grifo de alimentación del agua esté abierto
2) El filtro de descarga esté limpio
3) La lavadora esté encendida (luz indicadora de control o display iluminado)
4) El programa de secado haya sido seleccionado
5) El tiempo de secado haya sido implementado

Si después de la ejecución de las funciones descritas, el aparato sigue no funcionando correctamente señalar el defecto al centro de asistencia técnica autorizado más cercano.

Se ruega comunicar el modelo, el numero de fabricacior y el tipo de avería. Los datos del aparato se encuentran en la tabla informativa posicionada en la puerta del filtro.

Estas informaciones permiten al operador de la asistencia técnica obtener las piezas de recambio necesarias y, por lo tanto, garantizan una veloz y eficaz ejecución de la reparación.

Estimado Cliente,

1 Pulsador retrasador de partida
2 Pulsador selección centrífuga
A Pulsadores para funciones opcionales
B Led indicadores de velocidad de la centrífuga
P Mando de selección de programas y temperaturas
S Led del estado de avance de los programas
C Led indicador de retraso
7 Pulsador de partida

USO DE LA LAVADORA

CICLO DE LAVADO

(siguiendo el procedimiento descrito a continuación, la lavadora efectúa el ciclo de lavado programado)

1. Abrir la puerta.
2. Cargar la ropa en la cuba y cerrar la puerta.

Atención: está prohibido sobrecargar la lavadora. Se desaconseja lavar prendas que absorban una gran cantidad de agua, como, por ejemplo, alfombras.

1. Echar un detergente en polvo que haga poca espuma y un suavizante para lavadoras automáticas en las respectivas cubetas (véase el capítulo "USO DE LOS DETERGENTES").
2. Cerrar el compartimiento del detergente y no abrirlo durante el funcionamiento de la lavadora ya que puede derramarse agua.
3. Girar el mando programador (P) para seleccionar el programa y la temperatura deseados en función del tipo de tejido por lavar (véase: "TABLAS DE PROGRAMAS") luego presionar el pulsador de partida (7) y el ciclo inicia.
4. Seleccione la velocidad de centrífuga deseada presionando el pulsador (2) (ver "CENTRÍFUGA VARIABLE").
5. Seleccionar las funciones opcionales deseadas con los pulsadores (A) (véase: "FUNCIONES OPCIONALES"). Los pulsadores presionados se encienden.
6. Presione si lo desea el pulsador (1) (ver "RETRASADOR DE PARTIDA").
7. Accionar el pulsador (7) para empezar el ciclo de lavado (véase: "PULSADOR DE PUESTA EN MARCHA").
8. Al finalizar el lavado, gire el mando del programador hasta la posición de parada.
9. Abrir la puerta y quitar la ropa.
10. Con las manos secas, desenchufar la lavadora de la red eléctrica.
11. Cerrar la llave de alimentación del agua.

▼ CONTROL DE LAS FASES DE LAVADO

En la figura de al lado se indican las 4 funciones principales de un ciclo de lavado: PRELAVADO-LAVADO, ACLARADO, CENTRIFUGADO y FIN.

Cada una de estas funciones se indica durante el ciclo de lavado mediante un led luminoso, de manera que siempre se puede saber a qué punto se encuentra el lavado. Al final de la centrifugación el led correspondiente permanece encendido por aproximadamente 2 minutos, lo cual equivale al tiempo necesario para que la puerta de vidrio se abra. A este punto se enciende el led correspondiente a "FIN".

▼ CENTRÍFUGA VARIABLE:

Antes de iniciar un programa, es posible elegir el centrifugado más adecuado entre una amplia gama. Para ello, girar el mando (2) hasta alcanzar el valor deseado. Si desea excluir la centrífuga el led encendido tiene que ser el que corresponde al símbolo si está presente, o a la leyenda exclusión de la centrífuga.

N.B. la velocidad máxima de la centrífuga varía según el modelo y es la que se señala en los "Led" de la máquina. La máxima velocidad de la centrífuga seleccionable para cada programa, es aquélla relativa al led que automáticamente se enciende en el momento de seleccionar el programa elegido.

Control del desequilibrio de la carga durante el centrifugado: Esta lavadora posee un sistema especial que controla electrónicamente que la carga esté bien equilibrada. Antes de efectuar el centrifugado, este sistema hace que la ropa se coloque en la cuba de la manera más uniforme posible. En caso de distribución irregular de la ropa, la velocidad de centrifugado final se reduce por motivos de seguridad, y, si el desequilibrio es muy elevado, no se efectúa.

1000

800

500

○

RETRASADOR DE PARTIDA

La máquina está dotada de un retrasador de partida que permite retrasar el lavado hasta un máximo de 8 horas. Las horas pueden seleccionarse de la siguiente manera: por cada presión del pulsador (1) el lavado se retrasa 1, 2, 4, 8, horas. Presionando la tecla START (7), el pulsador (1) se enciende, para indicar que la función ha sido habilitada; desde ese momento la máquina, después de haber esperado el número de horas implementado, inicia automáticamente el ciclo de lavado.

▼ PULSADOR DE PARTIDA

Al presionar este pulsador la lavadora inicia el ciclo de lavado. El pulsador (7) o bien una flecha verde en el display (según el modelo) se enciende para indicar que el ciclo de lavado ha iniciado.

La función de Stop sirve para interrumpir el programa de la lavadora. Si, por cualquier motivo, durante el ciclo de lavado se desea cambiar el programa o añadir más ropa, colocar el mando del programador en "STOP" luego, colocar el mando en el programa deseado y accionar el pulsador "START".

¡Atención! Se aconseja utilizar esta función únicamente si es realmente necesario y sólo si el programa que se desea interrumpir ha iniciado desde hace menos de tres minutos. Antes de poder abrir la puerta después de interrumpir un programa, hay que esperar que transcurran dos minutos para que la puerta se desbloquee.

Si uno de los pulsadores que se indican a continuación se selecciona se ilumina. Si en cambio se da cuenta que lo ha seleccionado por error o bien ha cambiado idea, para anular la opción, se debe presionar nuevamente.

PRELAVADO

Al presionar este pulsador, se obtiene una lavado corto con una temperatura máxima de 40°C por una duración de aproximadamente 10 minutos. Dicha función puede usarse solamente en los programas "ALGODÓN" y "SINTÉTICOS" "COTIDIANO".

LAVADO ENERGICO

Al presionar este pulsador, la máquina efectúa un lavado con temperatura implementada pero con mayor tiempo. El pulsador está activo en los programas "ALGODÓN" y "SINTÉTICOS".

ACLARADO SUPLEMENTARIO

Esta lavadora se ha fabricado para consumir la menor cantidad de agua posible. En zonas con aguas muy suaves o en el caso de que queden residuos de detergente al final del ciclo, se puede realizar un aclarado suplementario, para lo cual hay que accionar dicho pulsador.

ANTIPLIEGUES

Al presionar este pulsador, al final del ciclo de lavado la ropa que está dentro de la lavadora siguen girando por otros 30 minutos para reducir los pliegues. Con esta función la centrífuga de ejercicio se reduce automáticamente. La función no está activa para el programa "LANA".

N.B.: las funciones opcionales sólo se pueden usar en algunos programas; por lo tanto, si el programa no permite esta función, el pulsador esta inhabilitado (véase: TABLA DE LOS PROGRAMAS).

TABLAS DE PROGRAMAS

MANDO DE PROGRAMAS	TEMPER. EJERCICIO	ETIQUETA	TIPO DE TEJIDO	Compartimiento detergente	PULSADORES HABILITADOS
ALGODÓN	90°		Tejidos blancos de algodón muy sucios, con manchas orgánicas
ALGODÓN	75°		Para sábanas, camisas, manteles y toallas de tejidos resistentes muy sucios
ALGODÓN *	60°		Para camisas, manteles y toallas de tejidos resistentes sucios
ALGODÓN	40°		Tejidos blancos y de colores resistentes muy sucios
ALGODÓN	30°		Tejidos de colores delicados, ropa poco sucia
SINTÉTICOS	60°		Tejidos sintéticos de colores resistentes muy sucios
SINTÉTICOS	40°		Tejidos sintéticos de colores resistentes sucios
SINTÉTICOS	30°		Tejidos sintéticos de colores delicados poco sucios
DELICADOS	40°		Tejidos de algodón delicado, viscosa y mixtos delicados
DELICADOS	30°		Tejidos de algodón delicado, viscosa y mixtos delicados
LANA ***	40°		Tejidos de lana que se pueden lavar en la lavadora
SETA	30°		Tejidos de lana que se pueden lavar en la lavadora		○		○
SETA	FRÍO	—	Tejidos de lana que se pueden lavar en la lavadora		○		○
LAVADO A MANO	30°		Tejidos que se deben lavar a mano		○		○
LAVADO RÁPIDO	35°		Tejidos de algodón delicado, viscosa y mixtos delicados poco sucios		○		○
COTIDIANO	40°		Tejidos de algodón delicado, de color delicados y ligeramente sucios		●	○	○	●
LAVADO EN FRÍO	FRÍO	—	Tejidos delicados		○	○	●	●
ACLARADOS	—	—	Para aclarar y refrescar la ropa		○	○	●	○
DESCARGA Y CENTRIFUGADO	—	—	Descarga y centrifugado final		○	○	○	●

UNCIÓN INHABILITADA

OPCIONAL CON EL PULSADOR DE PRELAVADO ACCIONADO

* Programa de referencia para la clasificación energética, en conformidad con la norma EN 60456 Con Pulsador Enérgico implementado

*** Programa de referencia para pura lana virgen

La lavadora electrónica posee un sistema especial que reconoce automáticamente la cantidad de piezas introducidas, regula los litros de agua que se deben utilizar y disminuye proporcionalmente el tiempo de lavado para ahorrar agua, tiempo y energía. Cuando la cantidad de ropa que se debe lavar es inferior a la carga máxima aconsejada (véase: TABLA DE LAS CARACTERÍSTICAS TÉCNICAS), la cantidad de agua utilizada para el lavado disminuye en proporción de dos litros por cada kilo de ropa en menos. En caso de lavados a media carga o inferiores, la máquina efectúa automáticamente un aclarado menos con respecto a los previstos. N.B.: esta función sólo se encuentra habilitada en los programas para algodón.

CARACTERÍSTICAS TÉCNICAS

MODELO →		LS 1065 E
Dimensiones:	Ancho cm.:	59.5
	Altura cm.:	85.5
	Profundidad cm.:	55.0
Carga máxima aconsejable durante el lavado:		6.0 Kg
		4.0 Kg
		3.0 Kg
		1.5 Kg
Centrífuga máx: (rev./min.)		1000
Presión del agua		min. 0,05 MPa - max. 1 MPa
Potencia máxima absorbida/Conexión eléctrica:		ver tarjeta de características

RETARDADOR DE ARRANQUE
